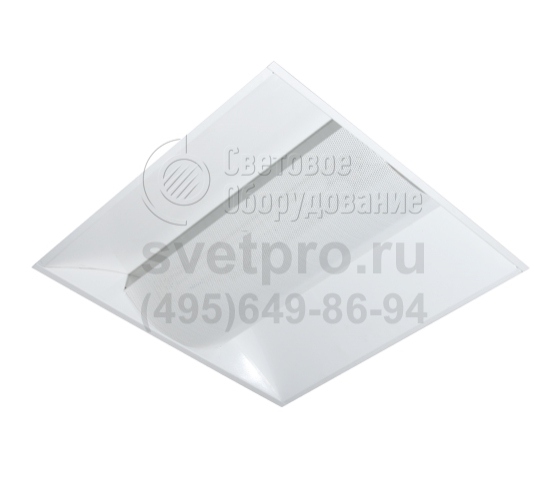

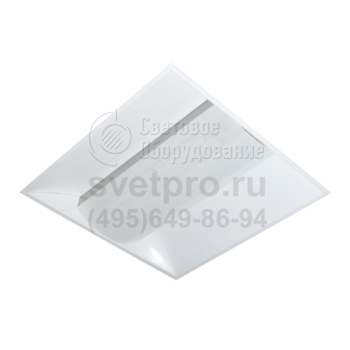

ЛВО10 Comfort Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G11 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО10 Comfort |
Мощность: | 36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛВО10 Comfort уместны в холлах гостиниц, залах ожидания вокзалов, комнатах для переговоров, кабинетах психологической разгрузки, юридических консультациях, игровых комнатах.
Модель ориентирована на встраивание в ячейки, образованные монтажным профилем потолков Армстронг.
Изделие с квадратным корпусом вмещает две компактные люминесцентные лампы (36 Вт) со штырьковым цоколем. ПРА в модификациях представлен электронным (cosϕ≥0,96) и электромагнитным (cosϕ≥0,85) типом. Для получения эффекта отражённого света в модельном ряду применены два типа металлических рассеивателей: с перфорацией и прямоугольными отверстиями. Часть света проходит напрямую к рабочей поверхности, а часть – после отражения от сплошной части оптического элемента. Конструктивное решение минимизирует слепящее действие света и обеспечивает равномерность его распределения.
Оболочка светильника ЛВО10 Comfort образована из стальных частей: корпуса и рассеивателя. Оба составных элемента имеют белое порошковое окрашивание. Степень защиты соответствует IP20. Изделие размером 595х595х112 мм хорошо сопрягается с форматом области встраивания: 600х600 мм.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный светильник отраженного света.
- Оптическая система минимизирует дискомфорт.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Сталь, окрашен белой порошковой краской. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. |
Установка | Встраивается в подвесные потолки типа “Армстронг” (600х600 мм). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Comfort | коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра (рассеиватель) | 1 - перфорированный Р; 2 - с прямоугольными отверстиями L. |

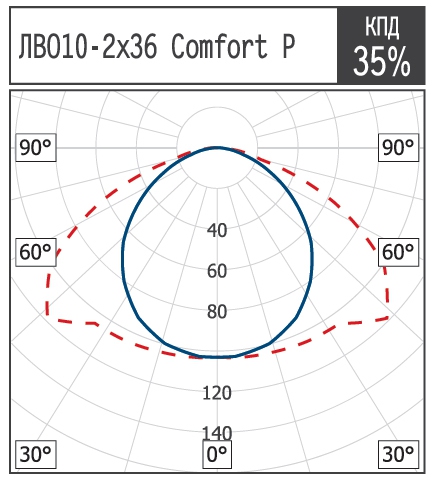

КСС

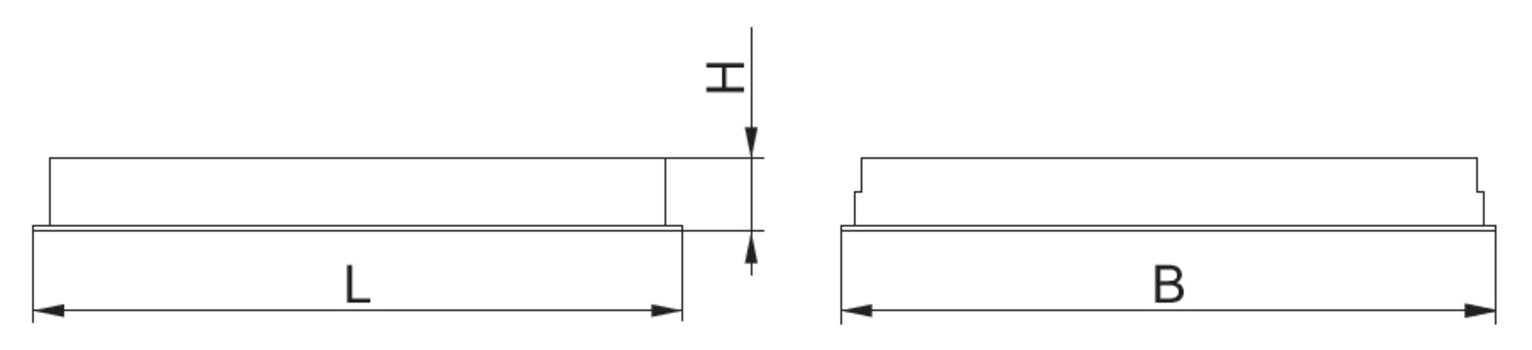

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ЛВО10-2х36 | 595 | 595 | 112 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО10-2х36-001 Comfort P |
1010236001 |
4.25 |
ЛВО10-2х36-011 Comfort P HF |
1010236011 |
3.05 |
ЛВО10-2х36-002 Comfort L |
1010236002 |
4.25 |
ЛВО10-2х36-012 Comfort L HF |
1010236012 |
3.05 |
