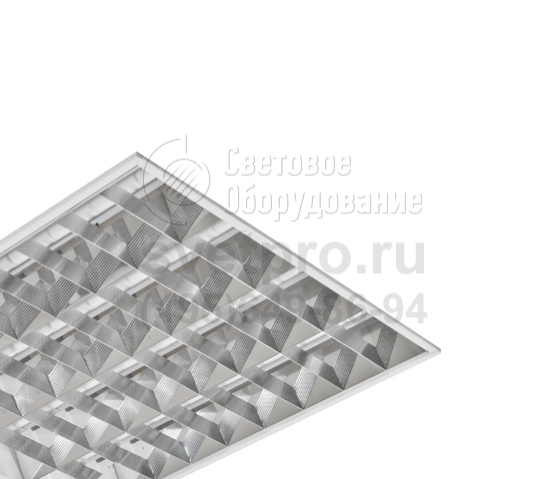

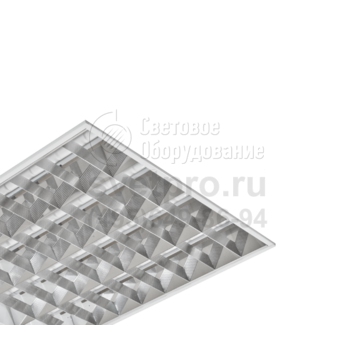

ЛВО10 Rastr Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО10 Rastr |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель ЛВО10 Rastr применяют для освещения помещений, предназначенных для офисной, торговой, административной деятельности. Их эксплуатируют в коридорах, фойе, холлах, игровых комнатах.
Осветительные приборы встраиваются в вырезы гипсокартонных потолков и ячейки, образованные монтажным профилем потолков Армстронг и Грильято.
Выбор модификации осуществляют по типу потолочной конструкции, приоритетному типу лампы: Т5 или Т8, установленному нормативу освещённости, который реализуется за счёт количества ламп (две или четыре) и их мощности (14, 28, 18, 36 Вт). Энергосберегающая тенденция характерна для ламп Т5, эксплуатируемых с ЭПРА (cosϕ≥0,96). Данный тип ПРА имеет место и в изделиях с Т8, которые также имеют версии с электромагнитным балластом (cosϕ≥0,85). Автономную работу при аварийной ситуации обеспечит БАП, которым оснащена часть изделий.
Оптический элемент – V-образная растровая решётка – повышает комфортность освещения, обеспечивая создание защитного угла. Реализуется и рассеивание света. Алюминиевый зеркальный растр также обеспечивает защиту ламп от механического повреждения. Фиксацию конструктивной части в стальном корпусе обеспечивают скрытые пружины.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Оптическая система с V-образным зеркальным растром обеспечивает высокий КПД.
- Высокая энергоэффективность ЭПРА А1, А2, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Решетка | Экранирующая зеркальная из анодированного алюминия. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Встраивается в подвесные потолки типа “Армстронг” (600х600 мм). Устанавливается в потолки “Грильято” (модели с индексом GR). Устанавливается в подшивные потолки (заказывается дополнительно: скоба). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
PRB | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
GR | для потолков «Грильято». |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 - зеркальная решетка. |

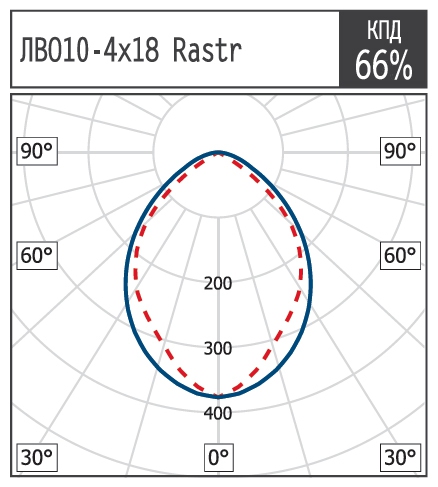

КСС
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Скоба (комплект 4 шт.) | 5000000002 | 0.05 |

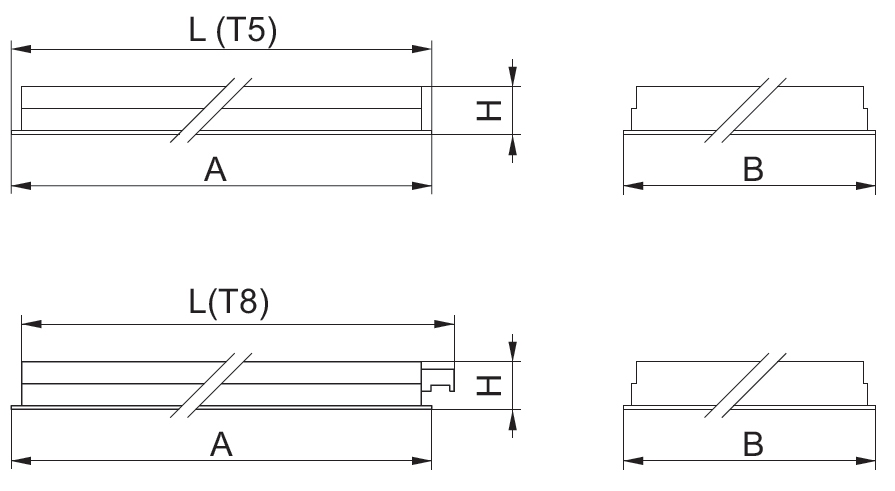

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa (A) |
ЛВО10-2х14 | 1 | 595 | 295 | 69 | 595x295 |
ЛВО10-2х28 | 1 | 1195 | 295 | 69 | 1195x295 |
ЛВО10-4х14 | 1 | 595 | 595 | 69 | 595x595 |
ЛВО10-4х28 | 1 | 1195 | 595 | 69 | 1195x595 |
ЛВО10-2х18 | 2 | 629 | 295 | 75 | 595х295 |
ЛВО10-2х36 | 2 | 1239 | 295 | 75 | 1195х295 |
ЛВО10-4х18 | 2 | 629 | 595 | 75 | 595х595 |
ЛВО10-4х36 | 2 | 1239 | 595 | 75 | 1195х595 |
ЛВО10-2х14 GR | 1 | 590 | 290 | 69 | 590 |
ЛВО10-2х28 GR | 1 | 1190 | 290 | 69 | 1190 |
ЛВО10-4х14 GR | 1 | 590 | 590 | 69 | 590 |
ЛВО10-4х28 GR | 1 | 1190 | 590 | 69 | 1190 |

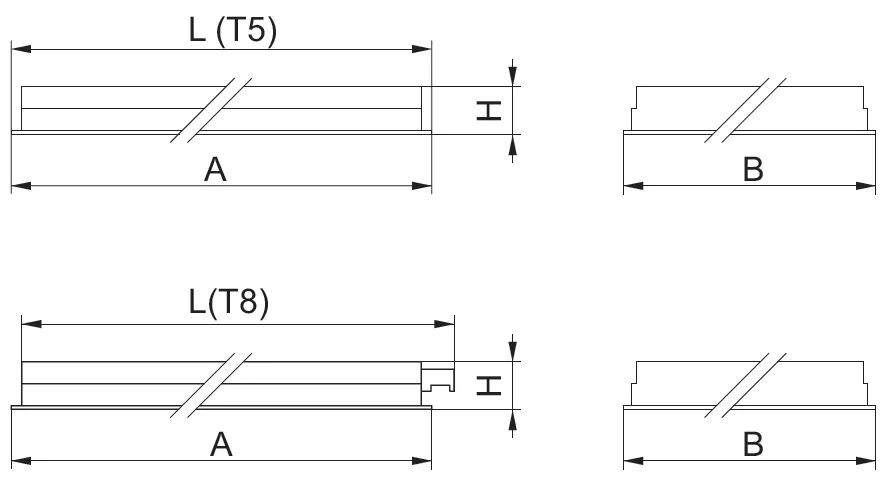

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО10 Rastr для ЛЛ Т5 G5 |
||
ЛВО10-2х14-031 Rastr HF |
1110214031 |
2.50 |
ЛВО10-2х14-041 Rastr |
1110214041 |
2.50 |
ЛВО10-2х28-031 Rastr HF |
1110228031 |
3.70 |
ЛВО10-2х28-041 Rastr |
1110228041 |
3.70 |
ЛВО10-2х28-031 Rastr HF БАП |
1110228081 |
4.70 |
ЛВО10-2х28-041 Rastr БАП |
1110228091 |
4.70 |
ЛВО10-4х14-031 Rastr HF |
1110414031 |
3.90 |
ЛВО10-4х14-041 Rastr |
1110414041 |
3.90 |
ЛВО10-4х14-031 Rastr HF БАП |
1110414081 |
4.90 |
ЛВО10-4х14-041 Rastr БАП |
1110414091 |
4.90 |
ЛВО10-4х28-031 Rastr HF |
1110428031 |
6.00 |
ЛВО10-4х28-041 Rastr |
1110428041 |
6.00 |
ЛВО10-4х28-031 Rastr HF БАП |
1110428081 |
7.00 |
ЛВО10-4х28-041 Rastr БАП |
1110428091 |
7.00 |
ЛВО10 Rastr для ЛЛ Т5 G5 для потолков "Грильято" |
||
ЛВО10-2х14-031 Rastr GR HF |
1130214031 |
2.50 |
ЛВО10-2х14-041 Rastr GR |
1130214041 |
2.50 |
ЛВО10-2х28-031 Rastr GR HF |
1130228031 |
3.70 |
ЛВО10-2х28-041 Rastr GR |
1130228041 |
3.70 |
ЛВО10-4х14-031 Rastr GR HF |
1130414031 |
3.90 |
ЛВО10-4х14-041 Rastr GR |
1130414041 |
3.90 |
ЛВО10-4х14-031 Rastr GR HF БАП |
1130414081 |
4.90 |
ЛВО10-4х14-041 Rastr GR БАП |
1130414091 |
4.90 |
ЛВО10-4х28-031 Rastr GR HF |
1130428031 |
6.00 |
ЛВО10-4х28-041 Rastr GR |
1130428041 |
6.00 |
Наименование |
Код |
Масса, кг |
ЛВО10 Rastr для ЛЛ Т8 G13 |
||
ЛВО10-2х18-001 Rastr |
1110218001 |
2.23 |
ЛВО10-2х18-011 Rastr |
1110218011 |
1.88 |
ЛВО10-2х18-021 Rastr |
1110218021 |
2.23 |
ЛВО10-2х18-031 Rastr HF |
1110218031 |
1.88 |
ЛВО10-2х18-041 Rastr |
1110218041 |
2.03 |
ЛВО10-2х36-001 Rastr |
1110236001 |
3.63 |
ЛВО10-2х36-011 Rastr |
1110236011 |
2.66 |
ЛВО10-2х36-021 Rastr |
1110236021 |
3.63 |
ЛВО10-2х36-031 Rastr HF |
1110236031 |
2.66 |
ЛВО10-2х36-041 Rastr |
1110236041 |
3.78 |
ЛВО10-2х36-001 Rastr БАП |
1110236051 |
4.63 |
ЛВО10-2х36-011 Rastr БАП |
1110236061 |
3.66 |
ЛВО10-2х36-021 Rastr БАП |
1110236071 |
4.66 |
ЛВО10-2х36-031 Rastr HF БАП |
1110236081 |
3.66 |
ЛВО10-2х36-041 Rastr БАП |
1110236091 |
4.78 |
ЛВО10-4х18-001 Rastr |
1110418001 |
3.47 |
ЛВО10-4х18-011 Rastr |
1110418011 |
2.60 |
ЛВО10-4х18-021 Rastr |
1110418021 |
3.47 |
ЛВО10-4х18-031 Rastr HF |
1110418031 |
2.60 |
ЛВО10-4х18-041 Rastr |
1110418041 |
2.75 |
ЛВО10-4х18-001 Rastr БАП |
1110418051 |
4.47 |
ЛВО10-4х18-011 Rastr БАП |
1110418061 |
3.60 |
ЛВО10-4х18-021 Rastr БАП |
1110418071 |
4.47 |
ЛВО10-4х18-031 Rastr HF БАП |
1110418081 |
3.60 |
ЛВО10-4х18-041 Rastr БАП |
1110418091 |
3.75 |
ЛВО10-4х36-001 Rastr |
1110436001 |
6.20 |
ЛВО10-4х36-011 Rastr |
1110436011 |
4.30 |
ЛВО10-4х36-021 Rastr |
1110436021 |
6.20 |
ЛВО10-4х36-031 Rastr HF |
1110436031 |
4.30 |
ЛВО10-4х36-041 Rastr |
1110436041 |
4.30 |
ЛВО10-4х36-001 Rastr БАП |
1110436051 |
7.20 |
ЛВО10-4х36-011 Rastr БАП |
1110436061 |
5.30 |
ЛВО10-4х36-021 Rastr БАП |
1110436071 |
7.20 |
ЛВО10-4х36-031 Rastr HF БАП |
1110436081 |
5.30 |
ЛВО10-4х36-041 Rastr БАП |
1110436091 |
5.30 |
