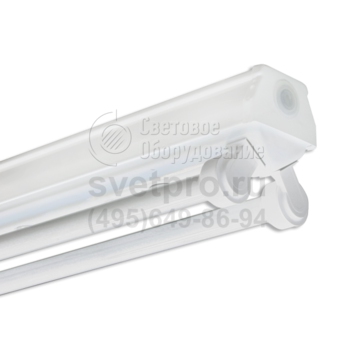

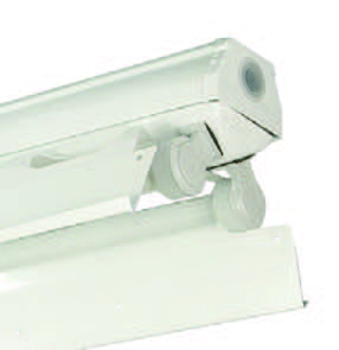

ПВЛМ / ЛСП22 / PVLM Пылевлагозащищенный светильник
| Область применения: |
|
| Назначение: |
|
| Источник света: | Люминесцентная лампа T12, Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
| Цоколь: | G5, G13 |
| Номинальное напряжение: | 220 В |
| Класс защиты по току: | I |
| Класс защиты IP: | IP53/IP54 |
| Климатическое исполнение: | УХЛ4 |
| Артикул производителя: | ПВЛМ / ЛСП22 / PVLM |
| Мощность: | 36-65 Вт |
| Габаритные размеры: | см. чертёж |
| Наличие: | |
| Количество: | |
| Цвет свечения: |
Производитель «Ардатовский СТЗ», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Светильники ПВЛМ и ЛСП22 PVLM применяют для общего освещения помещений, воздушная среда которых увлажнена или осложнена наличием пыли. В данную область входят помещения промышленных предприятий, осуществляющих производство продуктов питания, тканей, строительных смесей.

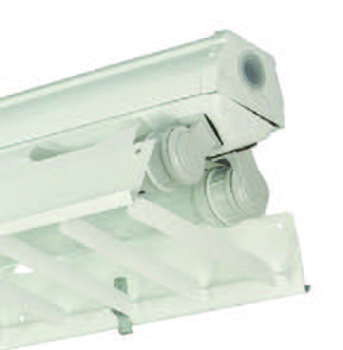

Для закрепления на поверхность потолка изделия базовой комплектации снабжены скользящими монтажными скобами, обеспечивающими мобильность индивидуально установленных осветительных приборов.
Функцию источника света выполняют трубчатые люминесцентные лампы Т8 (36 и 58 Вт) и Т12 (40 и 65 Вт), которых в каждой модификации две. Поддержку работоспособности ламп в версиях изделия осуществляет электронный или электромагнитный ПРА. Защитный угол формирует диффузный отражатель (с перфорацией и сплошной) или (и) экранирующая решётка. Выбор оптических элементов производится из перечня аксессуаров.
Степень герметичности оптической части в базовой комплектации ПВЛМ и ЛСП22 PVLM соответствует IP53. Для её повышения до IP54 используется защитная труба, изготовленная из ударопрочного поликарбоната. Конструктивную защиту электрического отсека обеспечивают сальниковый ввод и уплотнительная прокладка, а также резьбовые замки, объединяющие стальную панель и корпус.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный дизайн.
- Удобство использования. Применение сменных муфт ламподержателей. Скользящий подвес обеспечивает надежность крепления в любой точке.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности.
конструкция
| Корпус и панель корпуса | Листовая сталь, окрашены белой порошковой краской. Панель крепится к корпусу двумя резьбовыми замками. |

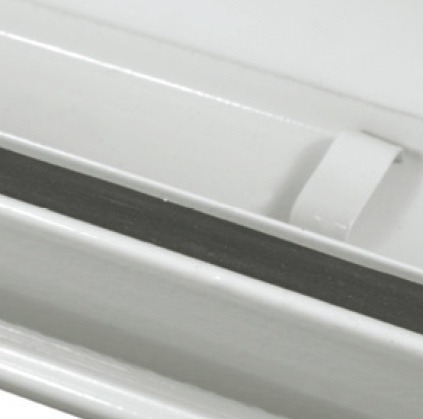

| Уплотнительная прокладка | Вспененная резина, по контуру между корпусом и панелью. |
| Отражатель диффузный с отверстиями и без отверстий | Листовая сталь, окрашен белой порошковой краской. Крепится к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола (заказывается дополнительно). Защитный угол не менее 15°. |
| Экранирующая решетка | Листовая сталь, окрашена белой порошковой краской. Крепится к отражателю с помощью подпружиненных кронштейнов армированными винтами (заказывается дополнительно). |
| Ламподержатель | Поликарбонат, герметичный. |
| Защитная труба | Поликарбонат. |
| Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. |
| Установка | Монтаж индивидуально. Способ монтажа: крепление на скользящих монтажных скобах. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
| HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
| Первая цифра | 0 – базовое исполнение (IP54); 5 – с защитной трубой (IP65). |
| Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
| Третья цифра (отражатель) | 2 – установка на несущую поверхность. |

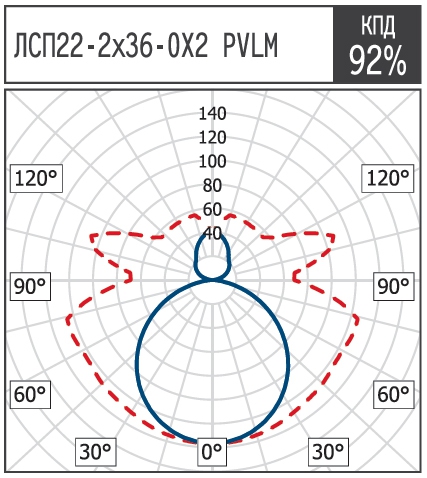

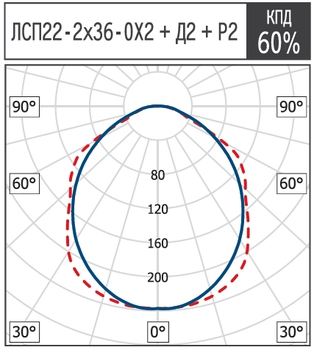

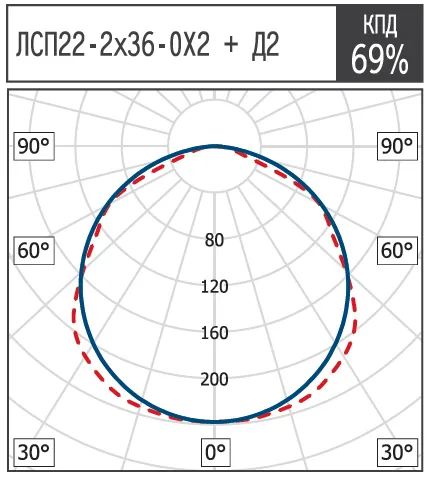

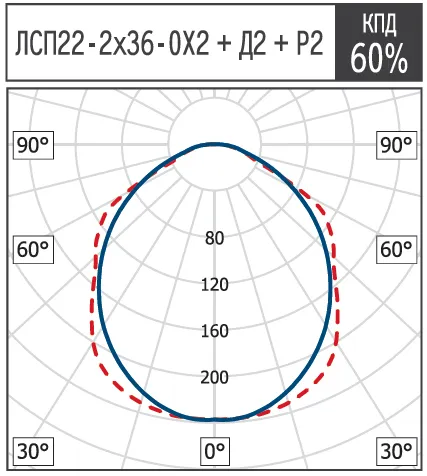

ксс
|
|
|
|
|

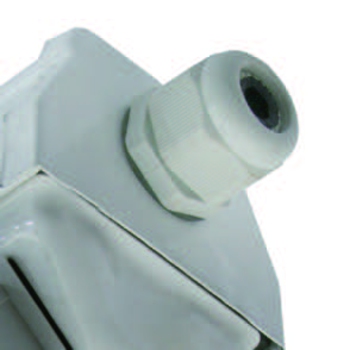

| Уплотнительный контур из резины | Сальниковый ввод входит в базовую комплектацию |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
| Наименование | Код | Масса, кг |
| Диффузный отражатель | ||
| Д2х36/40 (для ЛСП22-2х36/40) | 1010021236 | 1.80 |
| Д2х58/65 (для ЛСП22-2х58/65) | 1012021258 | 2.00 |
| Диффузный отражатель с отверстиями | ||
| ДО2х36/40 (для ЛСП22-2х36/40) | 1010022236 | 1.60 |
| ДО2х58/65 (для ЛСП22-2х58/65) | 1012022258 | 1.80 |
| Экранирующая решетка | ||
| Р236 (для ЛСП22-2х36/40, ЛСП02-2х36) | 1009022302 | 0.60 |
| Р258 (для ЛСП22-2х58/65, ЛСП02-2х58) | 1013022302 | 0.80 |
|
|
| ЛСП22-2х36-012 PVLM HF + ДО2х36/40 | ЛСП22-2х40-002 PVLM + ДО2х36/40 + Р236 |
| Наименование | Код |

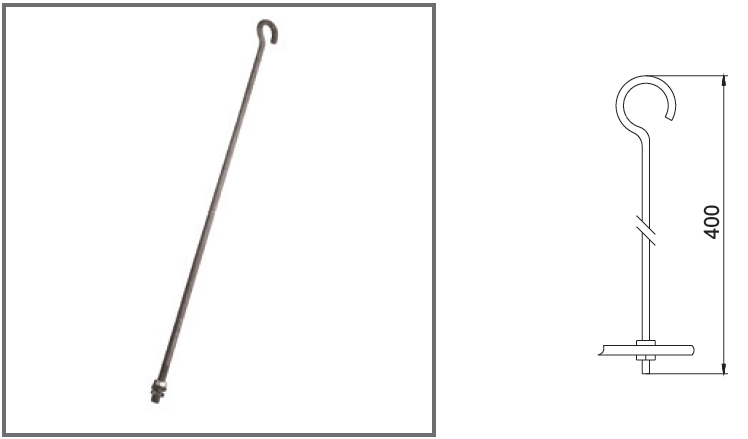

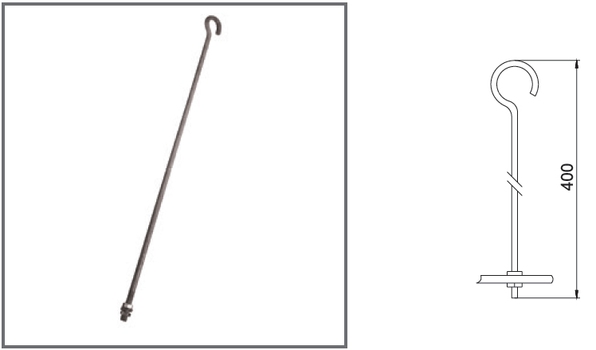

| Подвес на стержень,(ø 6 мм) | 1002010400 |

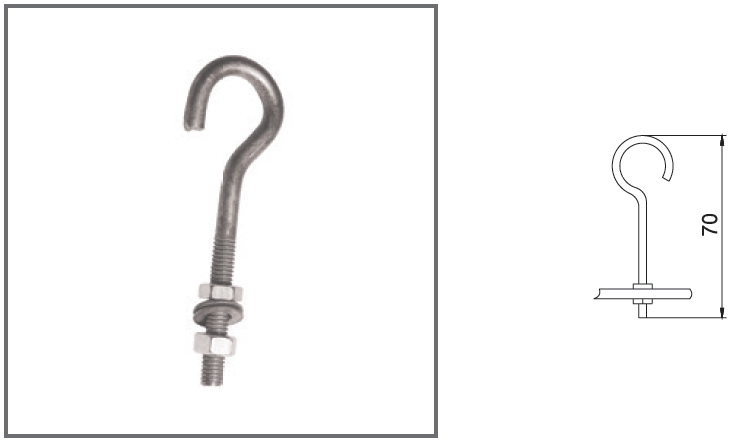

| Подвес на крюк | 1004010070 |

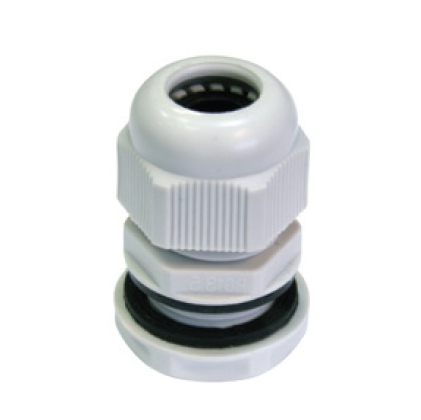

| Кабельный ввод IP65 PG21 | 1029040721 |

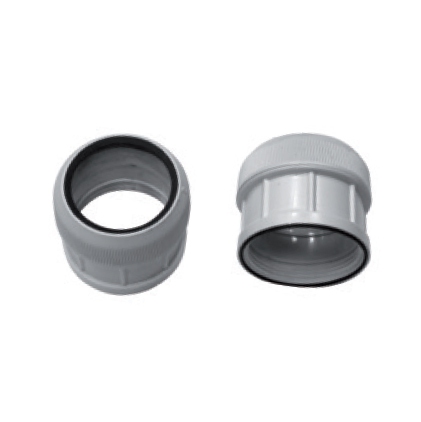

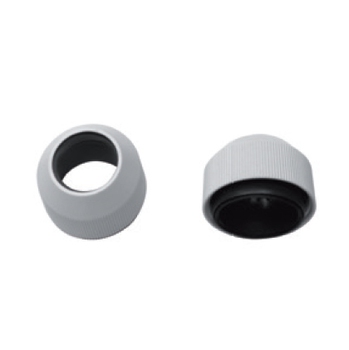

| Герметичный ламподержатель для ламп Т8 | 1038042638 |
| Герметичный ламподержатель для ламп с защитной трубой и ламп Т12 | 1039042638 |
|
|
|
|
|
| Подвес на стержень | Подвес на крюк | Кабельный ввод IP65 PG21 | Герметичный ламподержатель для ламп Т8 | Герметичный ламподержатель для ламп Т12 |

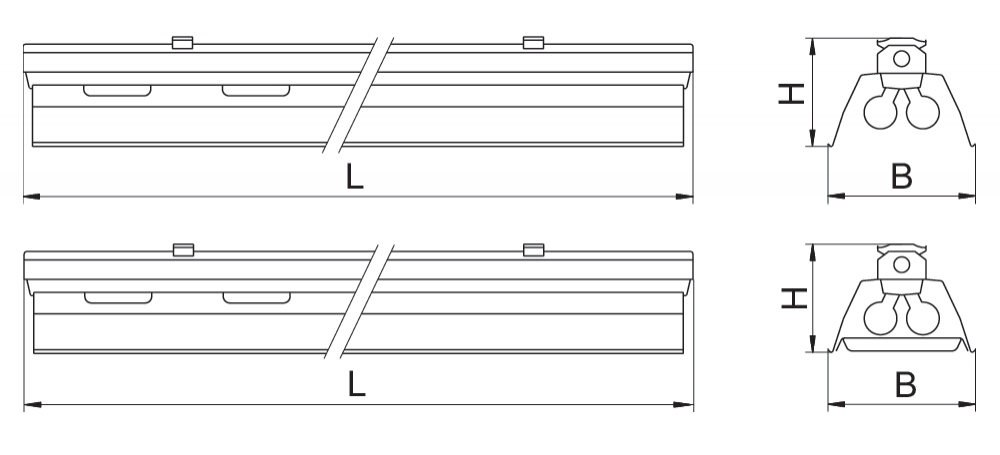

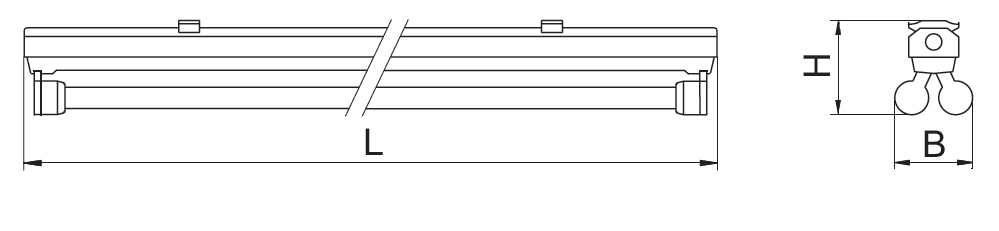

ГАБАРИТНЫЕ РАЗМЕРЫ
| Наименование | L, мм | B, мм | H, мм | A, мм |
| ПВЛМ-2х40 | 1325 | 148 | 220 | 800 |
| ЛСП22-2х36/40 | 1325 | 148 | 220 | 800 |
| ЛСП22-2х58/65 | 1625 | 148 | 220 | 800 |

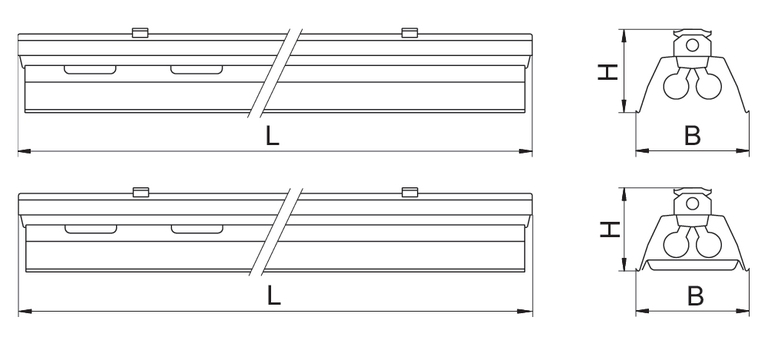

ГАБАРИТНЫЕ РАЗМЕРЫ
| Наименование | L, мм | B, мм | H, мм |
| Габаритные характеристики светильника с отражателем | |||
| ЛСП22-2х36/40-002 + Д2/ДО2 | 1325 | 226 | 220 |
| ЛСП22-2х58/65-002 + Д2/ДО2 | 1625 | 226 | 220 |
| Габаритные характеристики светильника с отражателем и решеткой | |||
| ЛСП22-2х36/40-002 + Д2/ДО2 + Р2 | 1325 | 226 | 220 |
| ЛСП22-2х58/65-002 + Д2/ДО2 + Р2 | 1625 | 226 | 220 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
|
Наименование |
Код |
Масса, кг |
|
ПВЛМ для ЛЛ T12 G13 |
||
|
ПВЛМ-2х40-22 |
1007240000 |
5.40 |
|
ПВЛМ-2х40-22 ЭПРА |
1007240010 |
4.40 |
|
ЛСП22 для ЛЛ T8 G13 |
||
|
ЛСП22-2х36-002 PVLM |
1022236002 |
5.40 |
|
ЛСП22-2х36-012 PVLM HF |
1022236012 |
4.40 |
|
ЛСП22-2х36-502 PVLM |
1022236502 |
5.60 |
|
ЛСП22-2х36-512 PVLM HF |
1022236512 |
4.60 |
|
ЛСП22-2х58-002 PVLM |
1022258002 |
8.00 |
|
ЛСП22-2х58-012 PVLM HF |
1022258012 |
7.20 |
|
ЛСП22-2х58-502 PVLM |
1022258502 |
8.30 |
|
ЛСП22-2х58-512 PVLM HF |
1022258512 |
7.50 |
|
ЛСП22 для ЛЛ T12 G13 |
||
|
ЛСП22-2х40-002 PVLM |
1022240002 |
5.40 |
|
ЛСП22-2х40-012 PVLM HF |
1022240012 |
4.40 |
|
ЛСП22-2х65-002 PVLM |
1022265002 |
8.00 |
|
ЛСП22-2х65-012 PVLM HF |
1022265012 |
7.20 |
