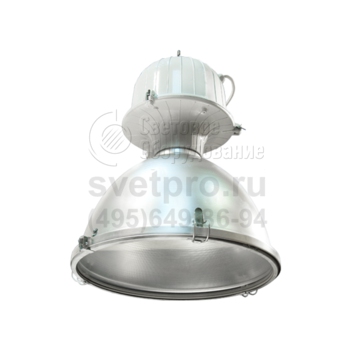

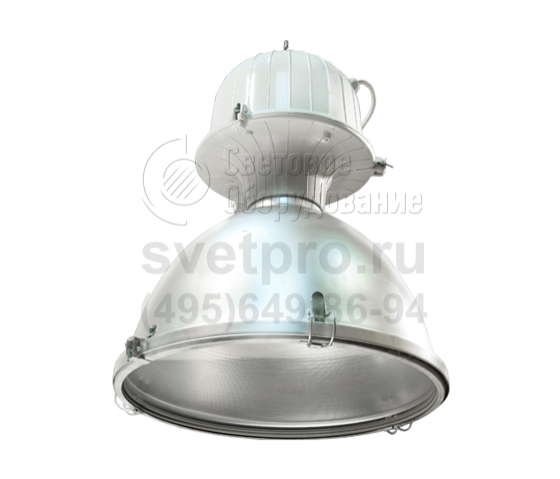

РСП05 / ЖСП01 / ГСП17 со встроенным ПРА Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP53/IP54 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | РСП05 / ЖСП01 / ГСП17 |
Мощность: | 70-400 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы РСП05, ЖСП01 и ГСП17 с глубоким типом светораспределения обеспечат освещение высоких производственных цехов, гипер- и супермаркетов, логистических комплексов.

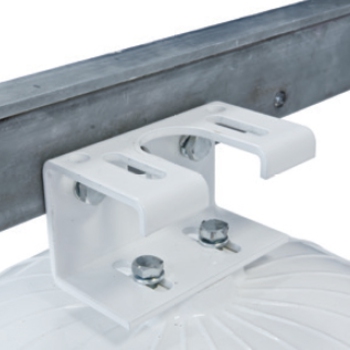

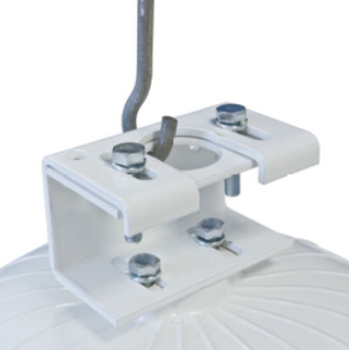

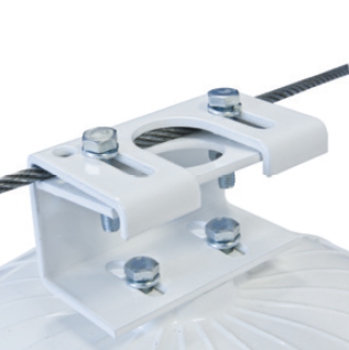

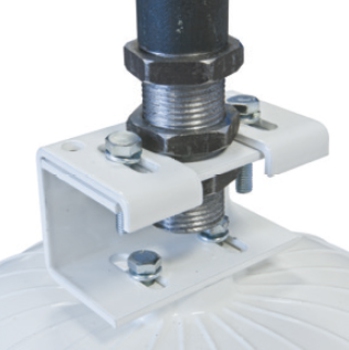

Универсальное крепление, являющееся частью изделия, позволяет выполнить подвесную установку на крюк, монтажный профиль, тросовый подвес, трубу.
Резьбовой патрон в модификациях светильника предполагает установку ламп с цоколем Е27 (ДНаТ-70, ДРИ-70 (100; 150), ДРЛ-125) и цоколем Е40 (от 100 до 400 Вт). Зажигание и стабильность работы обеспечивает встроенный ЭмПРА. Каждая модификация имеет конструктивные отличия, относящиеся к типу отражателя (сплошной и с отверстиями), наличию защитного стекла, сетки или комплекта: отражатель+защитное стекло+сетка.
Степень защиты светильников РСП05, ЖСП01 и ГСП17 определяет состав конструктивных частей, доступны значения: IP20 (53; 54). Антикоррозионную функцию выполняет порошковое окрашивание, нанесённое на алюминиевый корпус и защитную сетку. Стекло вставлено в обечайку. Последовательность закреплений: отражатель крепится к корпусу, обечайка со стеклом или (и) защитная сетка – к отражателю.
особенности продукта
- Простота установки.Универсальное крепление на крюк, монтажный профиль, на трубу G3/4-B.
- Эффективность. Применение источников света с высокой световой отдачей (МГЛ, ДНаТ) обеспечивает высокую энергоэффективность.
- Безопасность. Светильник HB EL обеспечивает освещение в основном и аварийном режимах эксплуатации при переключении сети питания.
конструкция

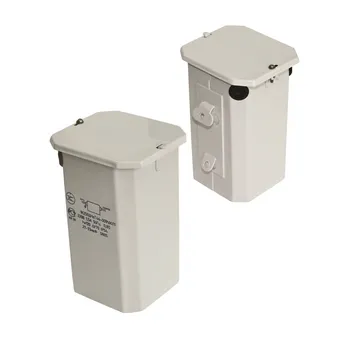

Корпус | Алюминий. Изготовлен методом литья, окрашен белой порошковой краской. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, коэффициент мощности не менее 0,85. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппарате. |
Установка | Рекомендуемая высота подвеса от 6 м. Крепление: универсальное - позволяет крепить светильник на крюк, на монтажный профиль, на трубу G3/4-B и промышленный трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
HB | коммерческое название. |
HBF | со стабилизатором выравнивания давления. |
EL | с дополнительной лампой аварийного освещения. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 7 – со встроенным ЭмПРА (PF не менее 0,85). |
Вторая цифра | 0 – отражатель открытый; 2 – с защитной сеткой; 3 – с защитным стеклом; 4 – с защитным стеклом + защитная сетка. |
Третья цифра (отражатель) | 1 - с вентиляционными отверстиями; 2 – без вентиляционных отверстий. |

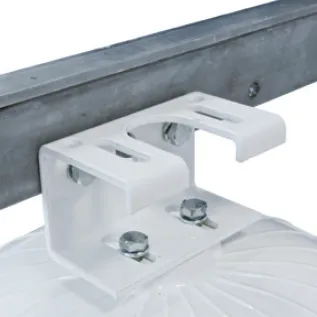

Подвес на крюк | Крепление на трубу | Крепление на монтажный профиль | Крепление на трос |

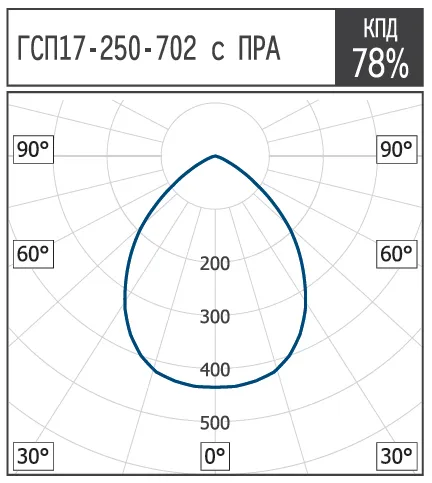

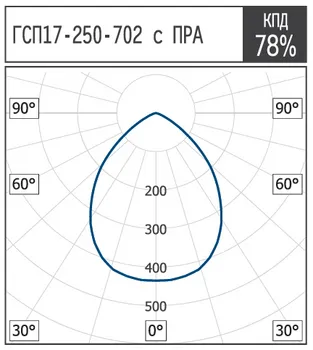

КСС

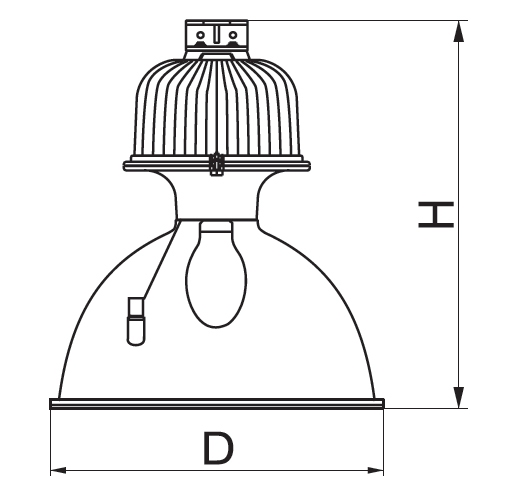

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
РСП05-125-701/702 | 320 | 520 |
РСП05-125-721/722 | 320 | 535 |
РСП05-125-732 | 320 | 530 |
РСП05-125-742 | 320 | 550 |
РСП05-250-701/702 | 369 | 550 |
РСП05-250-721/722 | 369 | 565 |
РСП05-250-732 | 471 | 620 |
РСП05-250-742 | 471 | 640 |
РСП05-400-721/722 | 471 | 610 |
РСП05-400-721/722 | 471 | 625 |
РСП05-400-732 | 529 | 675 |
РСП05-400-742 | 529 | 695 |
ЖСП01-70/100/150-701/702 | 320 | 520 |
ЖСП01-70/100/150-721/722 | 320 | 535 |
ЖСП01-70/100/150-732 | 320 | 530 |
ЖСП01-70/100/150-742 | 320 | 550 |
ЖСП01-250-701/702 | 369 | 550 |
ЖСП01-250-721/722 | 369 | 565 |
ЖСП01-250-732 | 369 | 560 |
ЖСП01-250-742 | 369 | 580 |
ЖСП01-400-701/702 | 471 | 610 |
ЖСП01-400-721/722 | 471 | 625 |
ЖСП01-400-732 | 471 | 620 |
ЖСП01-400-742 | 471 | 640 |
Наименование | D, мм | H, мм |
ГСП17-70/100/150-701/702 | 320 | 520 |
ГСП17-70/100/150-721/722 | 320 | 535 |
ГСП17-70/100/150-732 | 320 | 530 |
ГСП17-70/100/150-742 | 320 | 550 |
ГСП17-250-701/702 | 369 | 550 |
ГСП17-250-721/722 | 369 | 565 |
ГСП17-250-732 | 369 | 560 |
ГСП17-250-742 | 369 | 580 |
ГСП17-400-701/702 | 471 | 610 |
ГСП17-400-721/722 | 471 | 625 |
ГСП17-400-732 | 471 | 620 |
ГСП17-400-742 | 471 | 640 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | IP | Тип КСС | Масса, кг |
ЖСП01 для ламп типа ДНаТ 70 Е27 |
||||
ЖСП01-70-701 |
1001070701 |
IP20 |
Г |
5.80 |
ЖСП01-70-702 |
1001070702 |
IP53 |
Г |
5.80 |
ЖСП01-70-721 |
1001070721 |
IP20 |
Г |
5.90 |
ЖСП01-70-722 |
1001070722 |
IP53 |
Г |
5.90 |
ЖСП01-70-732 |
1001070732 |
IP54 |
Г |
7.20 |
ЖСП01-70-742 |
1001070742 |
IP54 |
Г |
7.50 |
ЖСП01 для ламп типа ДНаТ 100 Е40 |
||||
ЖСП01-100-701 |
1001100701 |
IP20 |
Г |
5.90 |
ЖСП01-100-702 |
1001100702 |
IP53 |
Г |
5.90 |
ЖСП01-100-721 |
1001100721 |
IP20 |
Г |
6.00 |
ЖСП01-100-722 |
1001100722 |
IP53 |
Г |
6.00 |
ЖСП01-100-732 |
1001100732 |
IP54 |
Г |
7.50 |
ЖСП01-100-742 |
1001100742 |
IP54 |
Г |
7.60 |
ЖСП01 для ламп типа ДНаТ 150 Е40 |
||||
ЖСП01-150-701 |
1001150701 |
IP20 |
Г |
6.10 |
ЖСП01-150-702 |
1001150702 |
IP53 |
Г |
6.10 |
ЖСП01-150-721 |
1001150721 |
IP20 |
Г |
6.20 |
ЖСП01-150-722 |
1001150722 |
IP53 |
Г |
6.20 |
ЖСП01-150-732 |
1001150732 |
IP54 |
Г |
7.50 |
ЖСП01-150-742 |
1001150742 |
IP54 |
Г |
7.90 |
ЖСП01 для ламп типа ДНаТ 250 Е40 |
||||
ЖСП01-250-701 |
1001250701 |
IP20 |
Г |
6.90 |
ЖСП01-250-702 |
1001250702 |
IP53 |
Г |
6.90 |
ЖСП01-250-721 |
1001250721 |
IP20 |
Г |
7.00 |
ЖСП01-250-722 |
1001250722 |
IP53 |
Г |
7.00 |
ЖСП01-250-732 |
1001250732 |
IP54 |
Г |
8.30 |
ЖСП01-250-742 |
1001250742 |
IP54 |
Г |
8.60 |
ЖСП01 для ламп типа ДНаТ 400 Е40 |
||||
ЖСП01-400-701 |
1001400701 |
IP20 |
Г |
8.00 |
ЖСП01-400-702 |
1001400702 |
IP53 |
Г |
8.00 |
ЖСП01-400-721 |
1001400721 |
IP20 |
Г |
8.70 |
ЖСП01-400-722 |
1001400722 |
IP53 |
Г |
8.70 |
ЖСП01-400-732 |
1001400732 |
IP54 |
Г |
11.20 |
ЖСП01-400-742 |
1001400742 |
IP54 |
Г |
11.80 |
Наименование |
Код | IP | Тип КСС | Масса, кг |
РСП05 для ламп типа ДРЛ 125 Е27 |
||||
РСП05-125-701 |
1005125701 |
IP20 |
Г |
4.80 |
РСП05-125-702 |
1005125702 |
IP53 |
Г |
4.80 |
РСП05-125-721 |
1005125721 |
IP20 |
Г |
5.00 |
РСП05-125-722 |
1005125722 |
IP53 |
Г |
5.00 |
РСП05-125-732 |
1005125732 |
IP54 |
Г |
7.50 |
РСП05-125-742 |
1005125742 |
IP54 |
Г |
8.00 |
РСП05 для ламп типа ДРЛ 250 Е40 |
||||
РСП05-250-701 |
1005250701 |
IP20 |
Г |
6.20 |
РСП05-250-702 |
1005250702 |
IP53 |
Г |
6.20 |
РСП05-250-721 |
1005250721 |
IP20 |
Г |
6.50 |
РСП05-250-722 |
1005250722 |
IP53 |
Г |
6.50 |
РСП05-250-732 |
1005250732 |
IP54 |
Г |
9.00 |
РСП05-250-742 |
1005250742 |
IP54 |
Г |
9.30 |
РСП05 для ламп типа ДРЛ 400 Е40 |
||||
РСП05-400-701 |
1005400701 |
IP20 |
Г |
8.00 |
РСП05-400-702 |
1005400702 |
IP53 |
Г |
8.00 |
РСП05-400-721 |
1005400721 |
IP20 |
Г |
8.20 |
РСП05-400-722 |
1005400722 |
IP53 |
Г |
8.20 |
РСП05-400-732 |
1005400732 |
IP54 |
Г |
11.30 |
РСП05-400-742 |
1005400742 |
IP54 |
Г |
12.00 |
Наименование |
Код | IP | Тип КСС | Масса, кг |
ГСП17 для ламп типа ДРИ 70 Е27 |
||||
ГСП17-70-701 |
1018070701 |
IP20 |
Г |
5.80 |
ГСП17-70-702 |
1018070702 |
IP53 |
Г |
5.80 |
ГСП17-70-721 |
1018070721 |
IP20 |
Г |
5.90 |
ГСП17-70-722 |
1018070722 |
IP53 |
Г |
5.90 |
ГСП17-70-732 |
1018070732 |
IP54 |
Г |
7.20 |
ГСП17-70-742 |
1018070742 |
IP54 |
Г |
7.50 |
ГСП17 для ламп типа ДРИ 100 Е27 |
||||
ГСП17-100-701 |
1018100701 |
IP20 |
Г |
5.90 |
ГСП17-100-702 |
1018100702 |
IP53 |
Г |
5.90 |
ГСП17-100-721 |
1018100721 |
IP20 |
Г |
6.00 |
ГСП17-100-722 |
1018100722 |
IP53 |
Г |
6.00 |
ГСП17-100-732 |
1018100732 |
IP54 |
Г |
7.50 |
ГСП17-100-742 |
1018100742 |
IP54 |
Г |
7.60 |
ГСП17 для ламп типа ДРИ 150 Е27 |
||||
ГСП17-150-701 |
1018150701 |
IP20 |
К |
6.10 |
ГСП17-150-702 |
1018150702 |
IP53 |
К |
6.10 |
ГСП17-150-721 |
1018150721 |
IP20 |
К |
6.20 |
ГСП17-150-722 |
1018150722 |
IP53 |
К |
6.20 |
ГСП17-150-732 |
1018150732 |
IP54 |
К |
7.50 |
ГСП17-150-742 |
1018150742 |
IP54 |
К |
7.90 |
ГСП17 для ламп типа ДРИ 250 Е40 |
||||
ГСП17-250-701 |
1018250701 |
IP20 |
Г |
6.90 |
ГСП17-250-702 |
1018250702 |
IP53 |
Г |
6.90 |
ГСП17-250-721 |
1018250721 |
IP20 |
Г |
7.00 |
ГСП17-250-722 |
1018250722 |
IP53 |
Г |
7.00 |
ГСП17-250-732 |
1018250732 |
IP54 |
Г |
8.30 |
ГСП17-250-742 |
1018250742 |
IP54 |
Г |
8.60 |
ГСП17 для ламп типа ДРИ 400 Е40 |
||||
ГСП17-400-701 |
1018400701 |
IP20 |
Г |
8.00 |
ГСП17-400-702 |
1018400702 |
IP53 |
Г |
8.00 |
ГСП17-400-721 |
1018400721 |
IP20 |
Г |
8.70 |
ГСП17-400-722 |
1018400722 |
IP53 |
Г |
8.70 |
ГСП17-400-732 |
1018400732 |
IP54 |
Г |
11.20 |
ГСП17-400-742 |
1018400742 |
IP54 |
Г |
11.80 |
