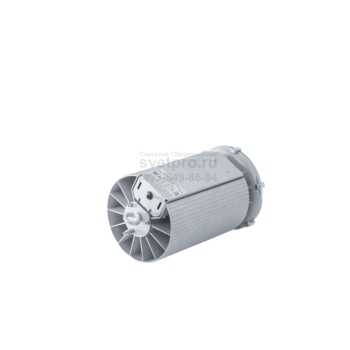

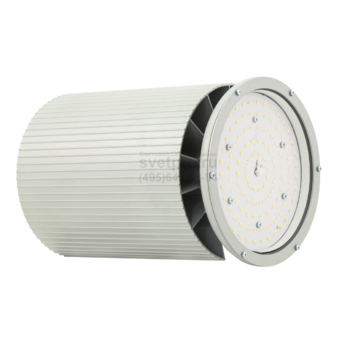

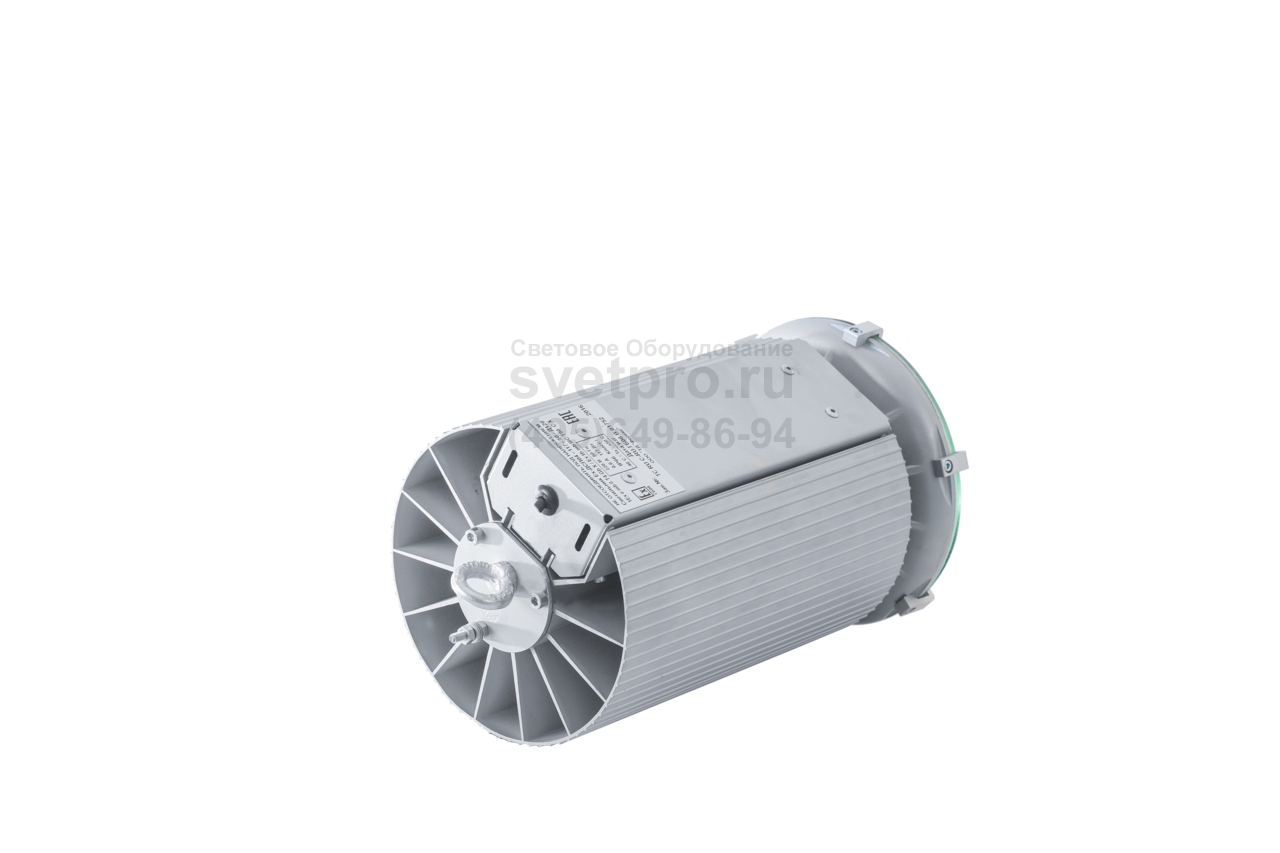

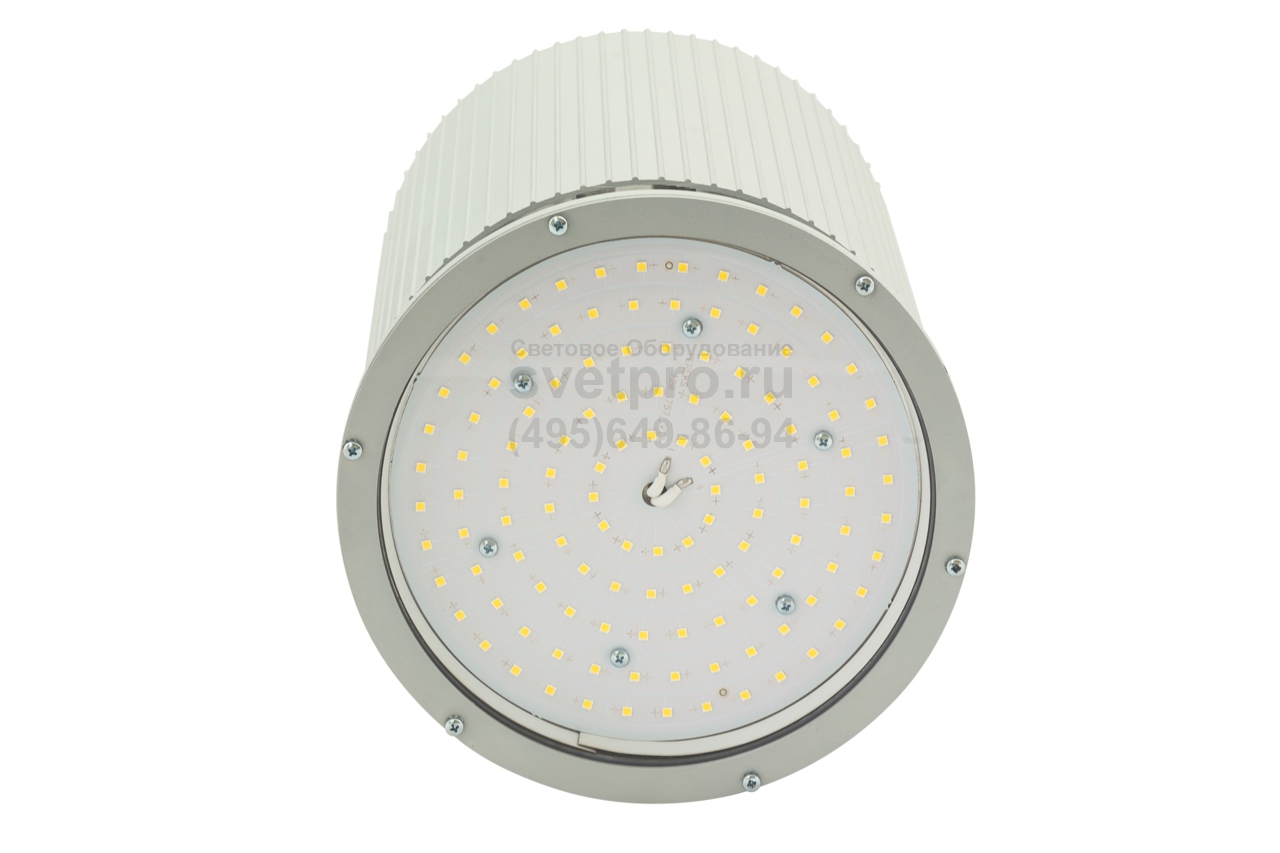

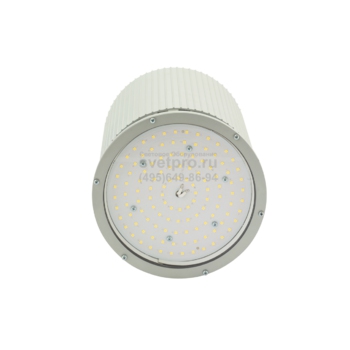

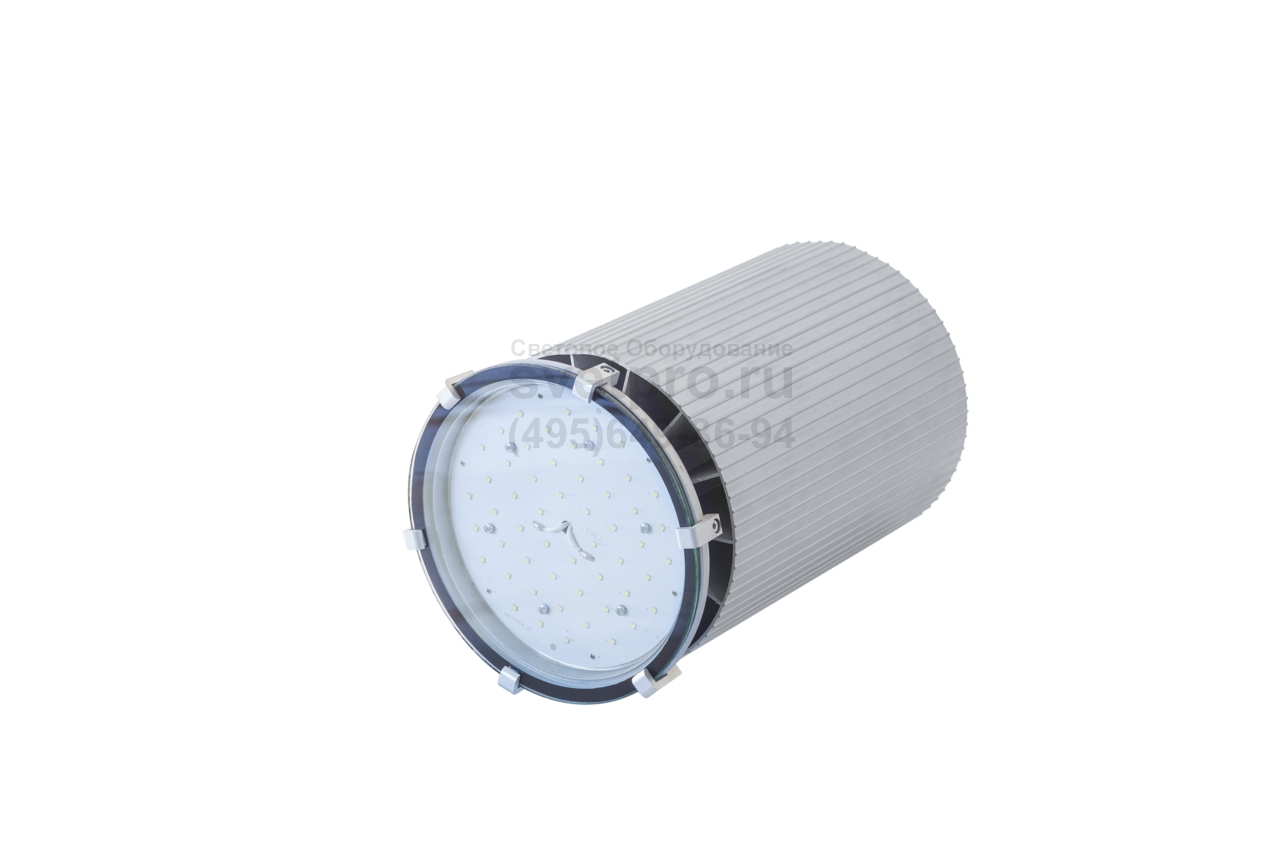

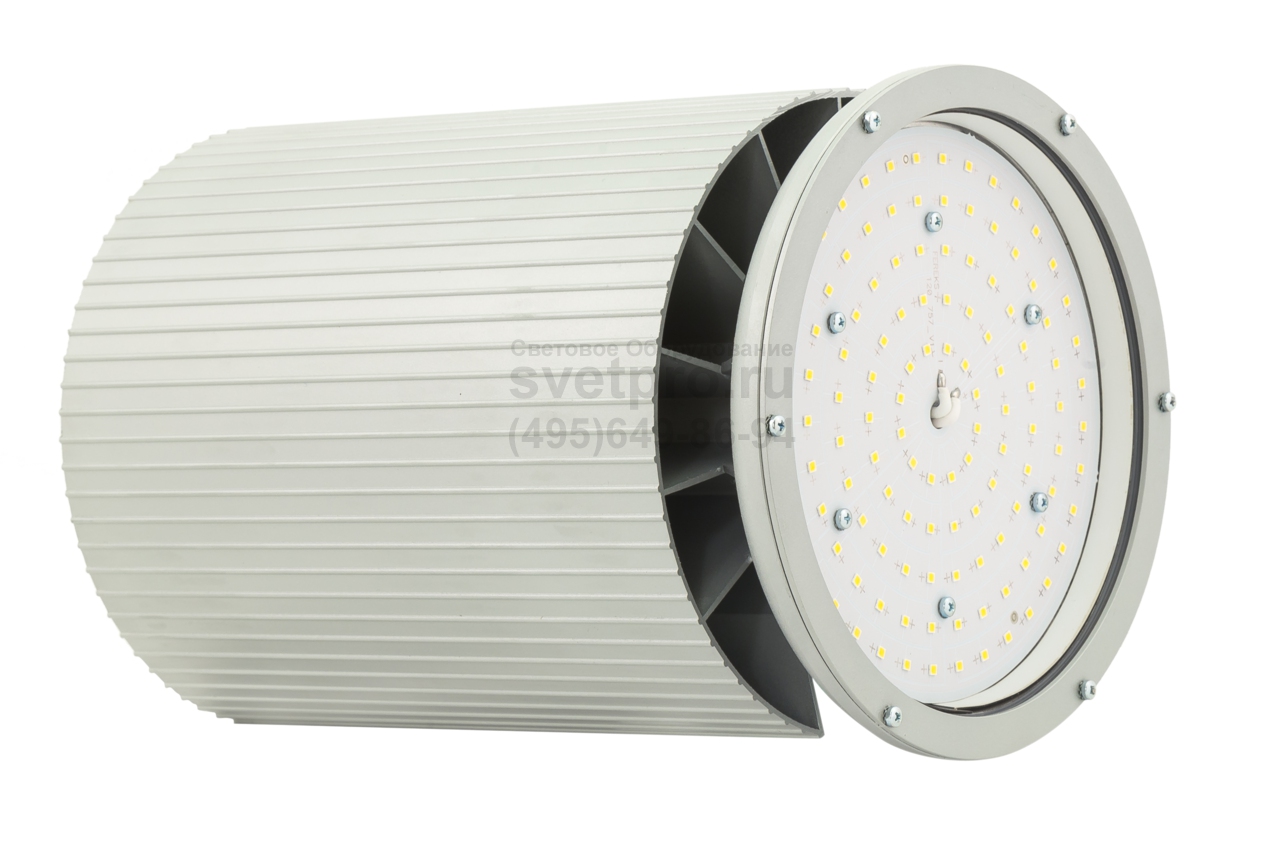

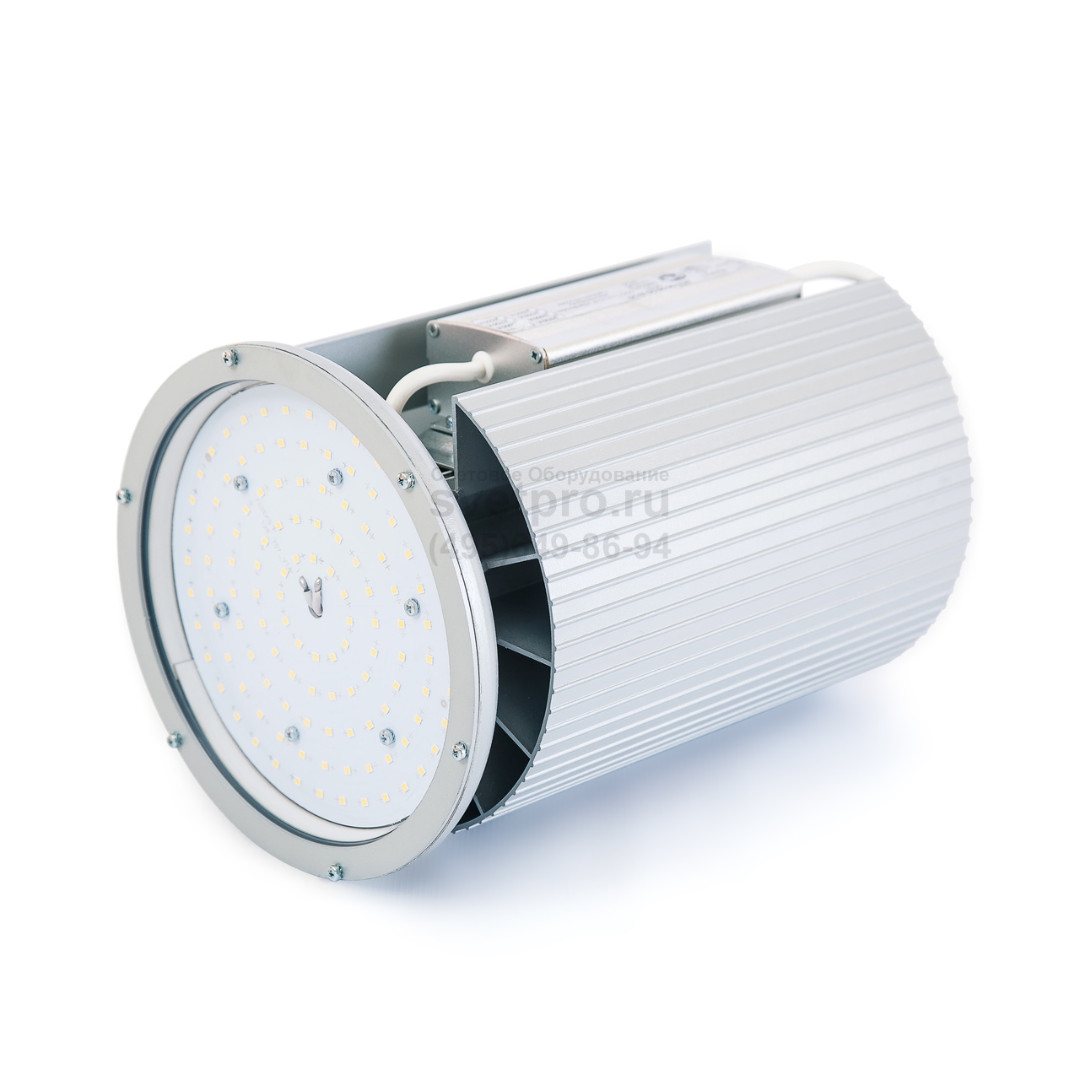

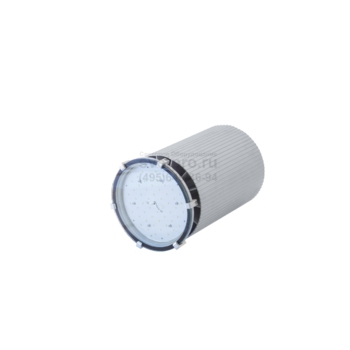

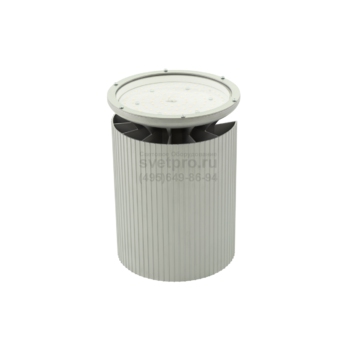

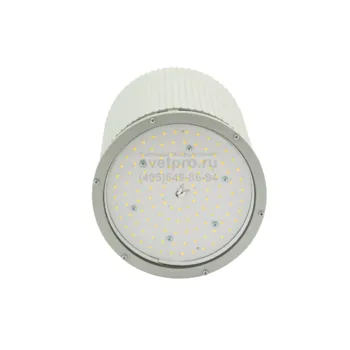

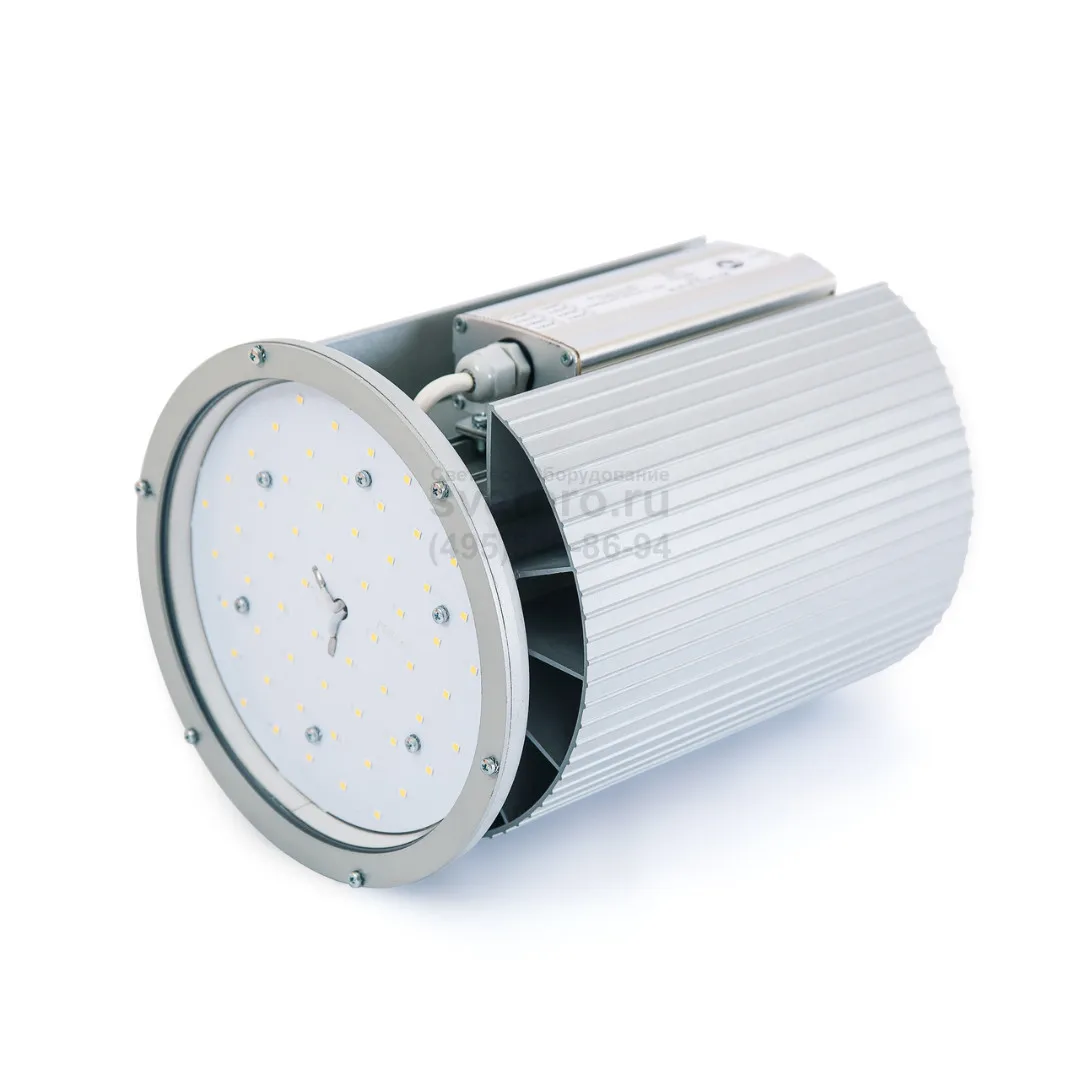

ДСП Светодиодный светильник
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 110-285 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСП |
Мощность: | 70-177 Вт |
Индекс цветопередачи: | >70, >80 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 9300-25920 лм |

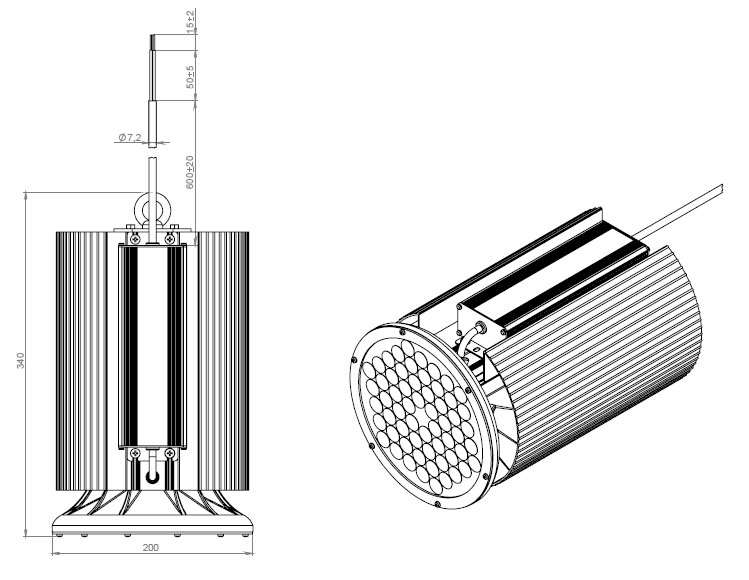

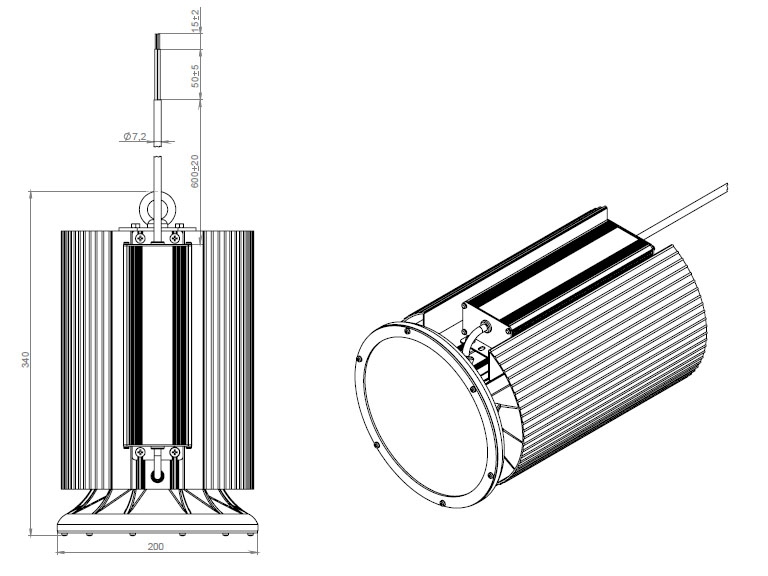

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
ОПИСАНИЕ

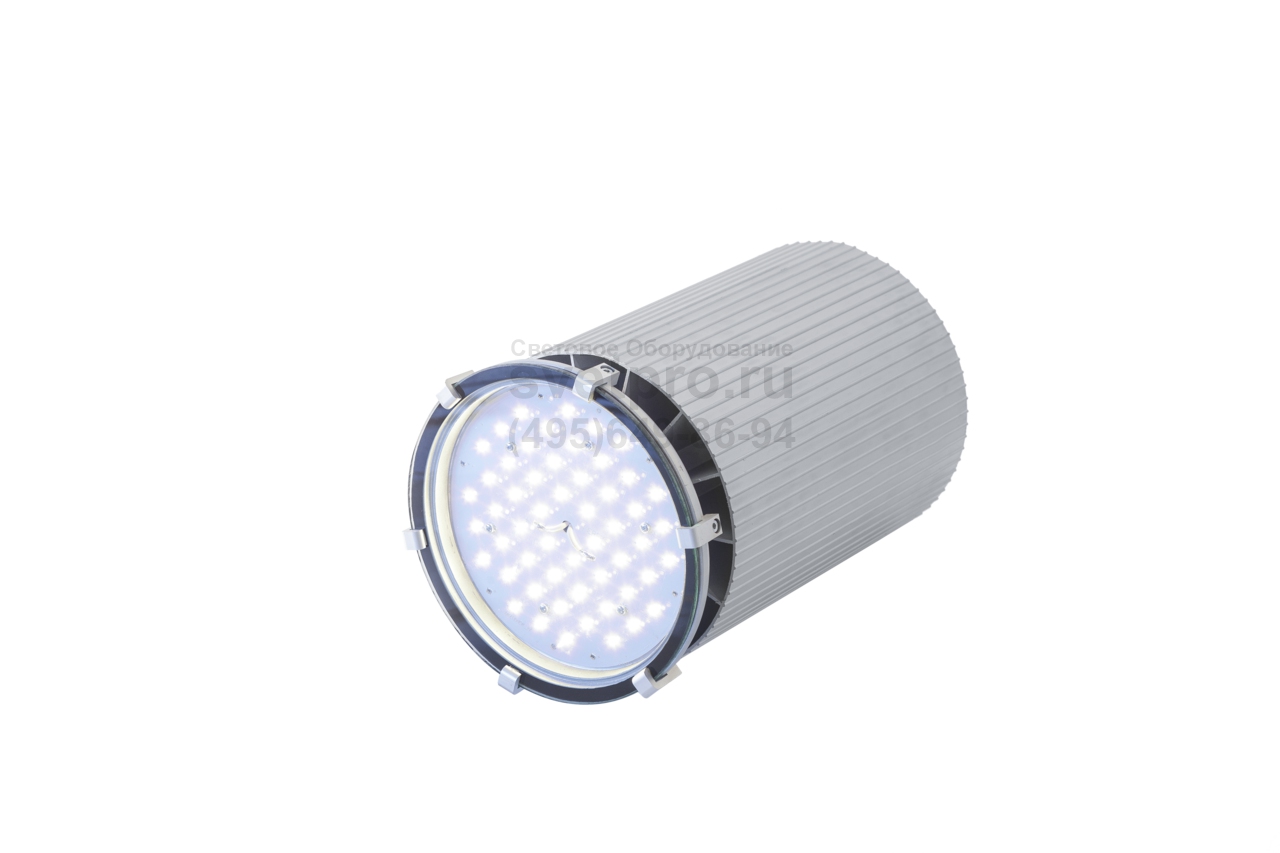

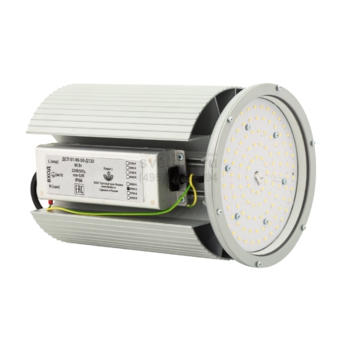

Светильники ДСП ориентированы на освещение складов, производственных участков, спортивных сооружений, торговых залов.

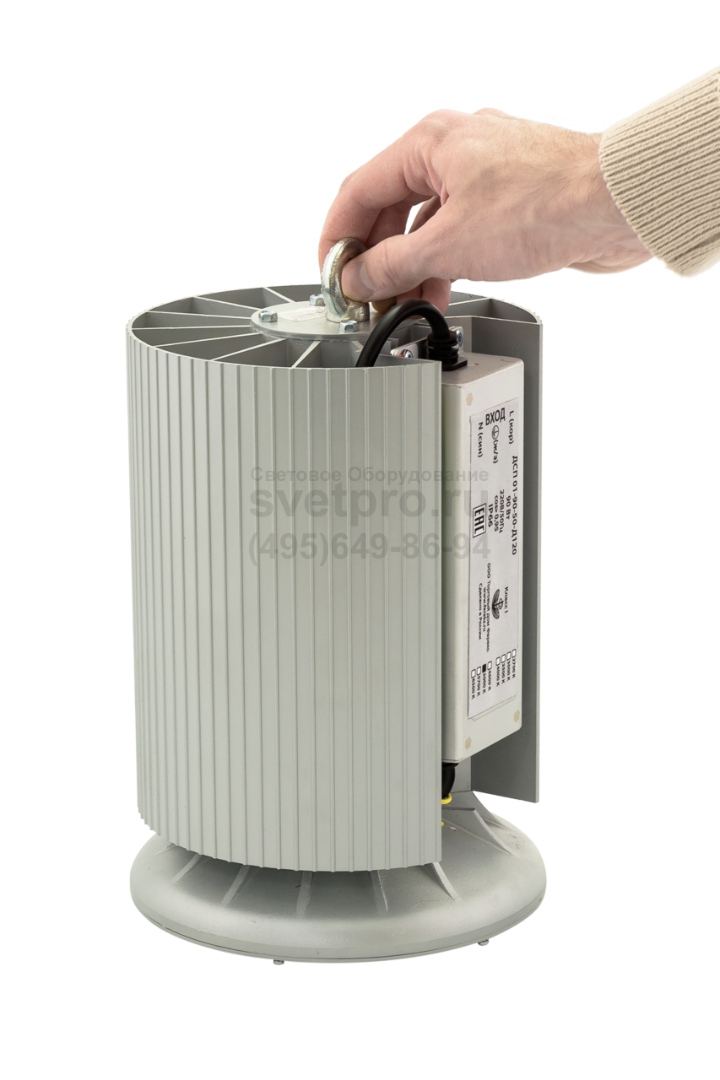

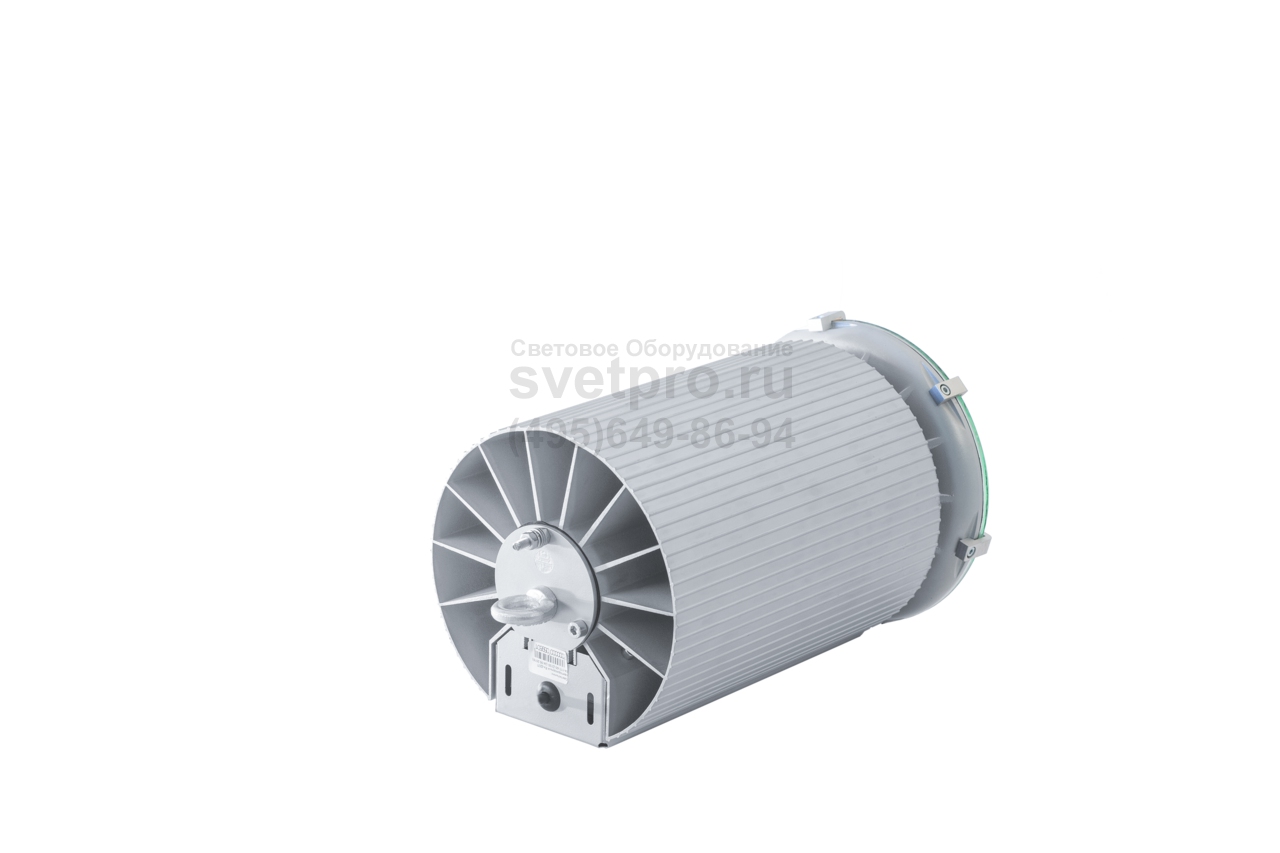

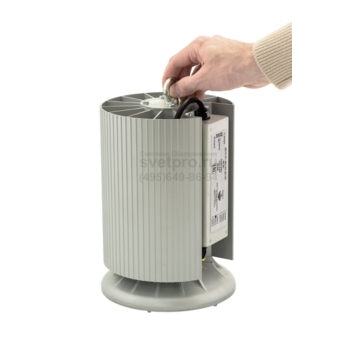

Осветительный прибор подвешивается на крюк или трос, рым-болт является конструктивной частью.

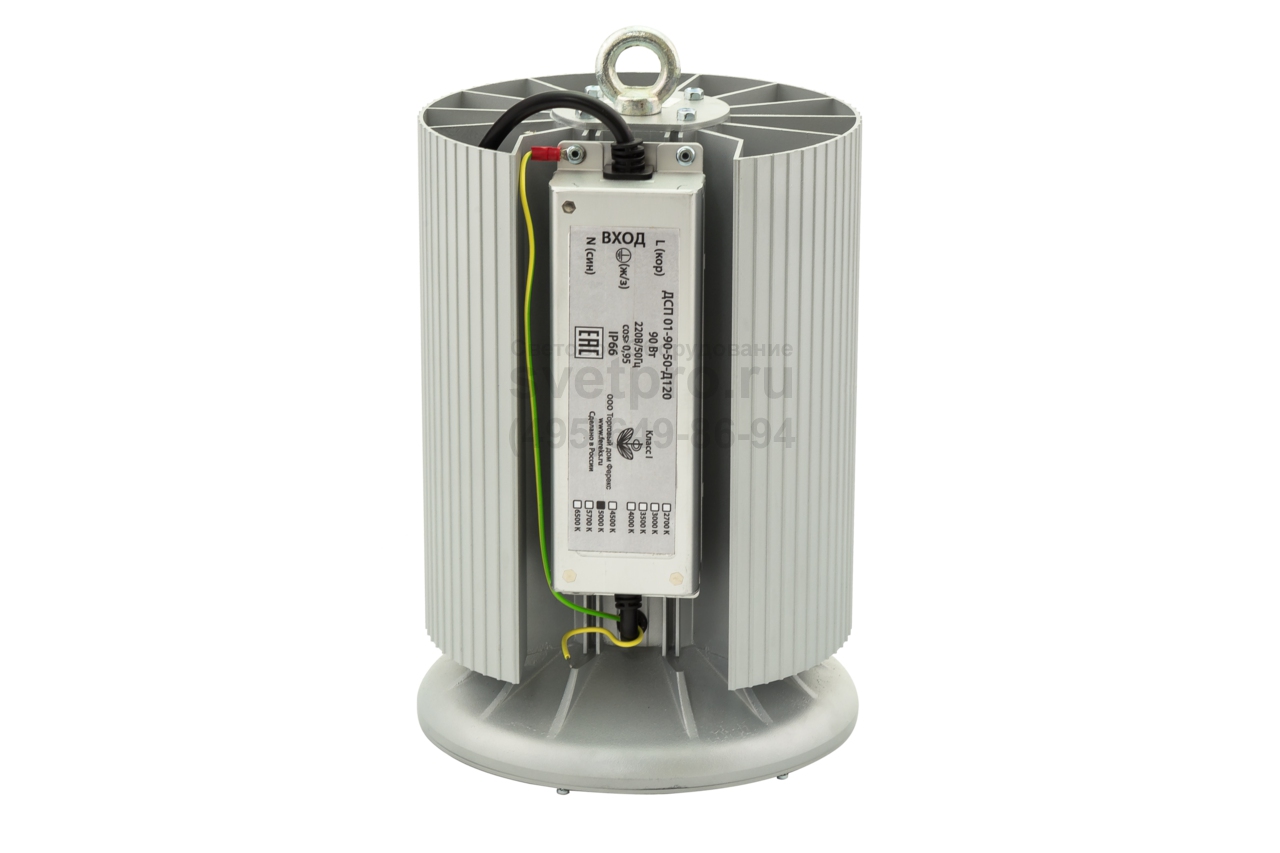

Электропитание в сети с напряжением 110–285 В осуществляется посредством драйвера. Количество светодиодов, собранных на модуле, составляет 54 (60, 120) штук, они потребляют мощность: 70, 90, 130, 177 Вт. Максимальный световой поток – 25 920 лм. Выбор осуществляется с учетом приоритетного типа светораспределения: Д (120о), Г (60о), К (15о, 40о). Доступны версии с диммированием и дистанционным управлением. Цветопередача соответствует индексу Ra70 и более, цветовая температура света 4700–5300 К.

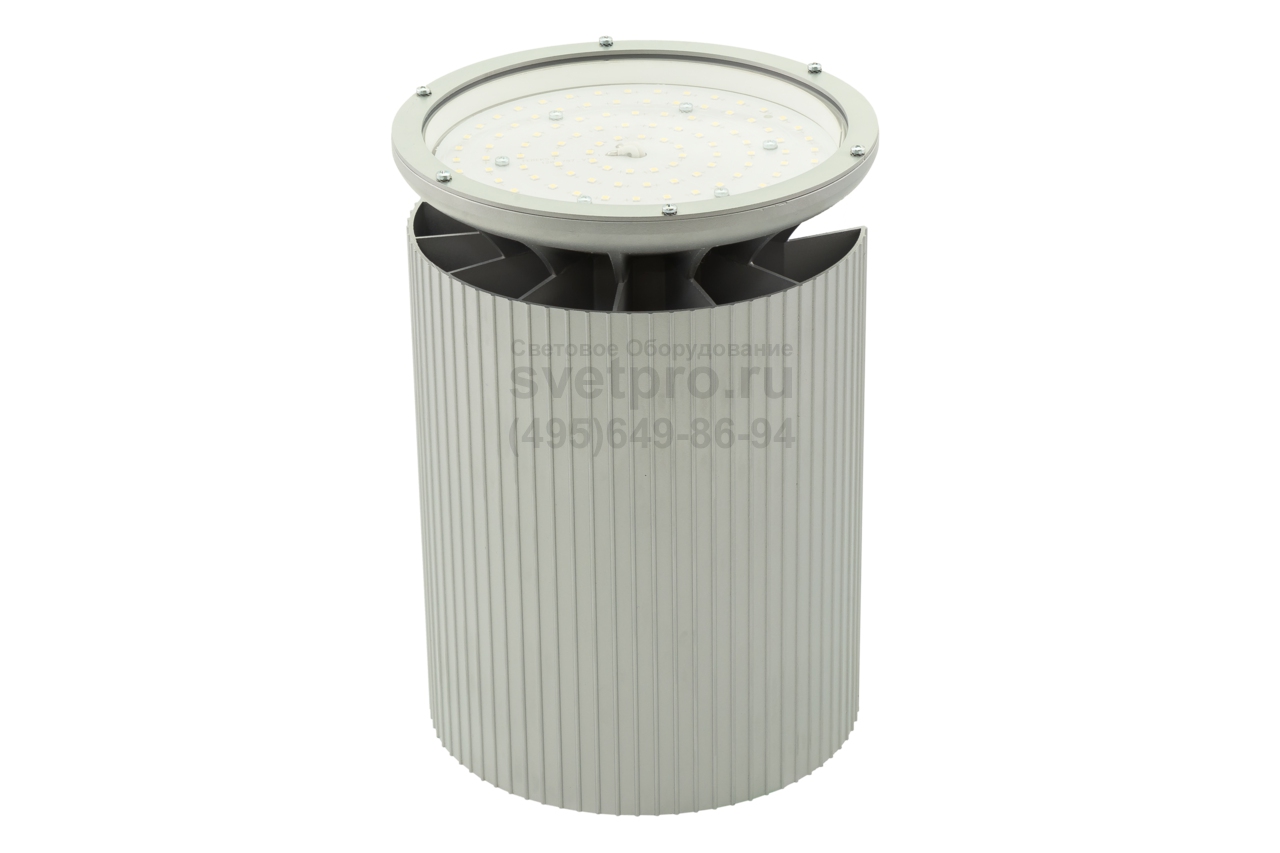

Объединение конструктивных частей: алюминиевого корпуса с нанесенным полимерным покрытием и прозрачного рассеивателя (ПММА или поликарбонат), а также способ ввода питающего провода – обеспечивают герметичность, соответствующую степени IP66. Так исключается влияние на работу светильника ДСП влаги, воды, пыли. В изделии обеспечен надлежащий отвод тепла от модуля.
Светодиодные светильники серии "ДСП" ТМ "Ферекс" предназначены для обеспечения требуемого уровня освещенности в производственных, складских и торговых помещениях с высокими потолками (подвесной монтаж).
Имеют ударопрочный пыленепроницаемый корпус. Класс защиты от внешний воздействий - IP66 позволяет использовать светильники "ДСП" во влажных помещениях.
Высокотехнологичные светодиоды японского бренда Nichia и применяемая оптика создают равномерное и умеренно яркое освещение без эффекта мерцания.
Светильники "ДСП" могут выпускаться с регулировкой яркости (диммирование). Ряд модификаций имеет возможность дистанционного управления.
Гарантийный срок на светильники серии "ДСП" - от 3-х до 5 лет.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,32-0,6 |
Рабочий ток светодиодов, А |
0,117-0,7 |
Количество светодиодов, шт |
54-120 |
Световой поток светодиодов (Tj=25°C), Лм |
9300-25920 |
Световой поток светильника (Та=25°С), Лм |
7532-18189 |

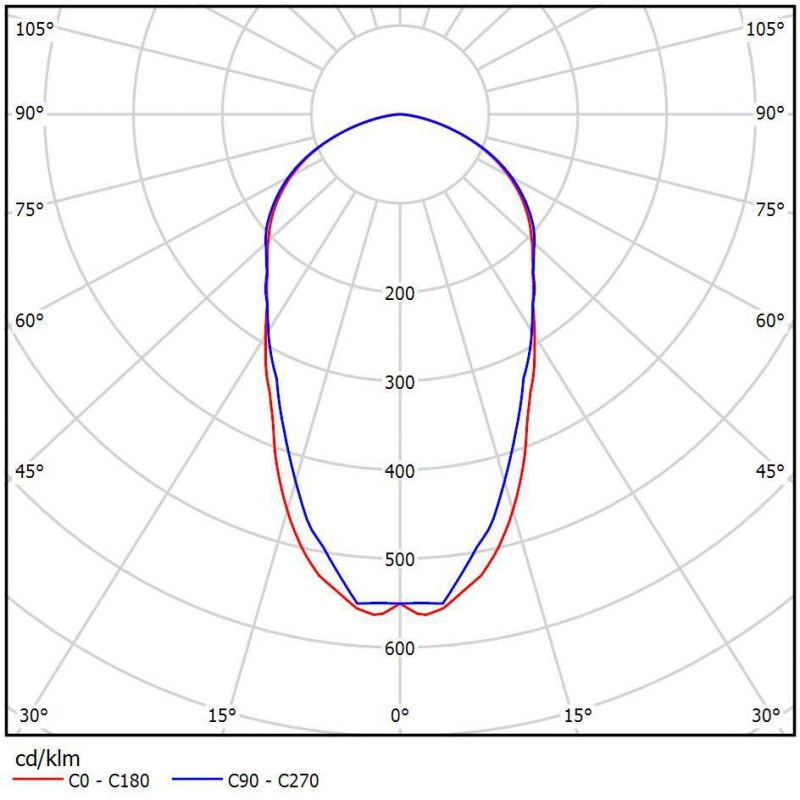

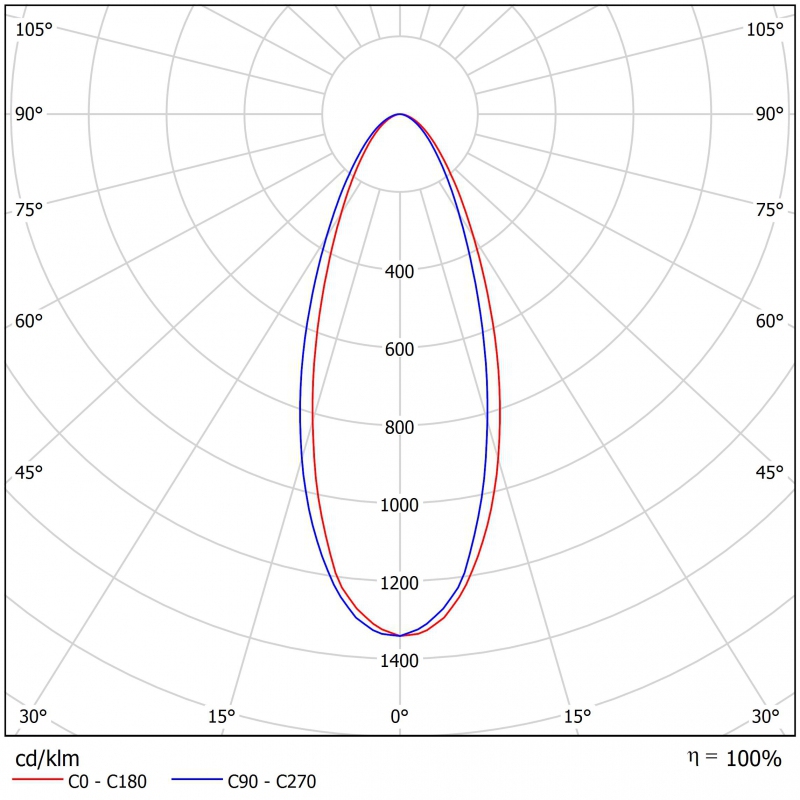

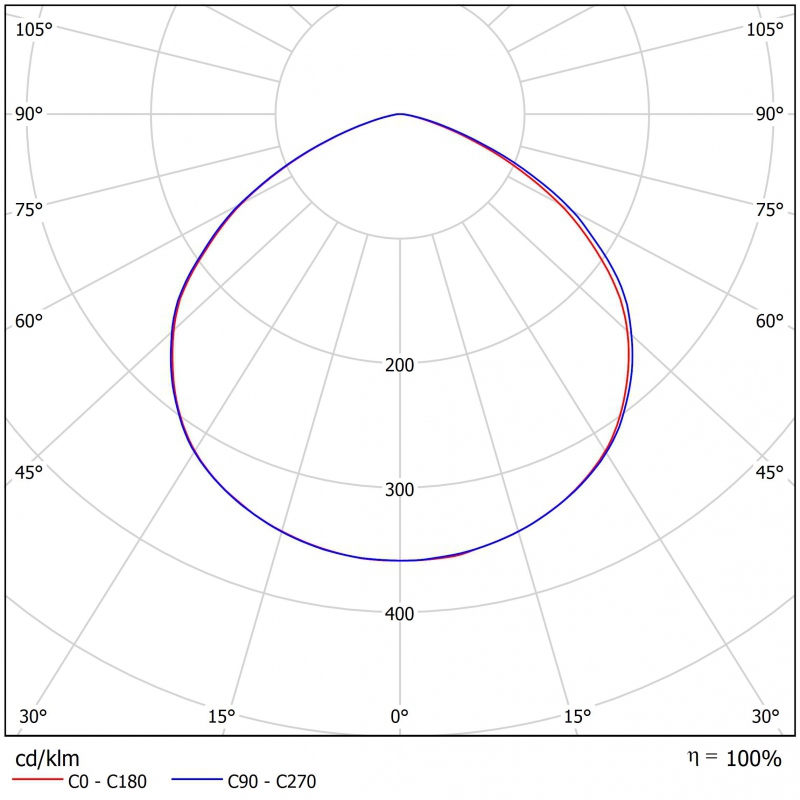

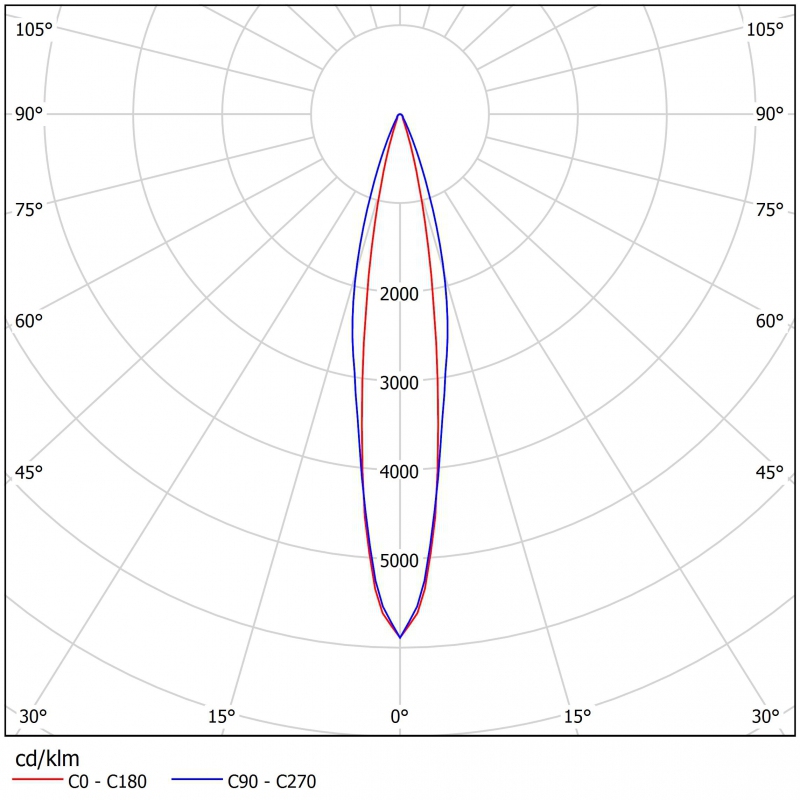

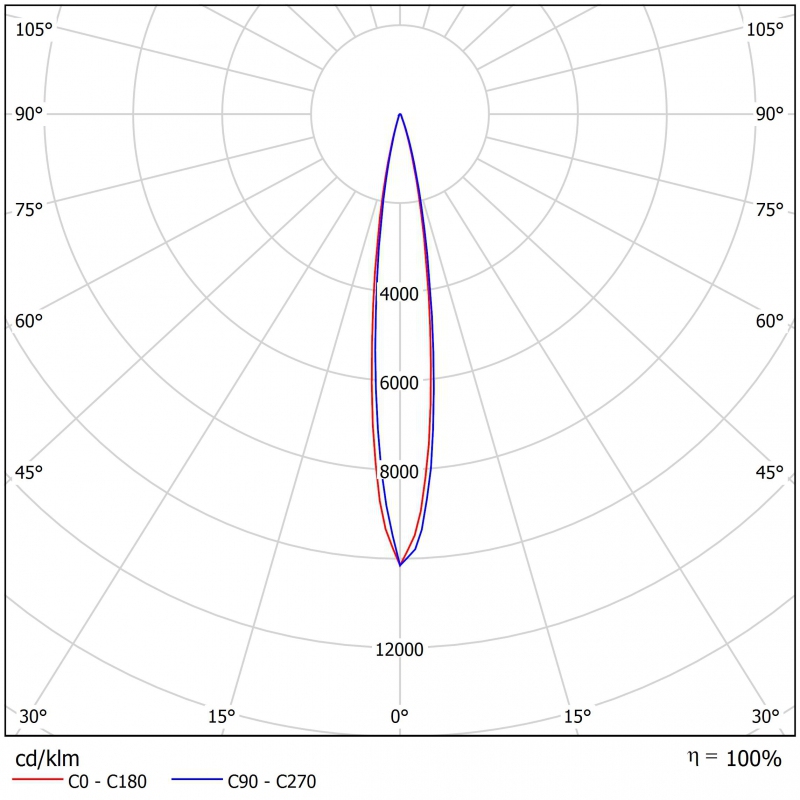

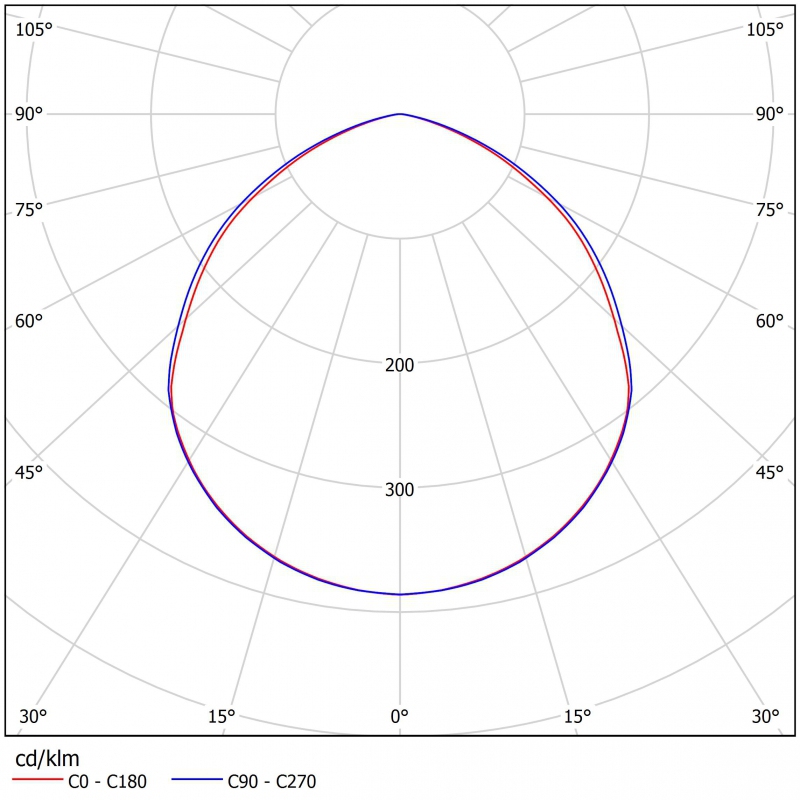

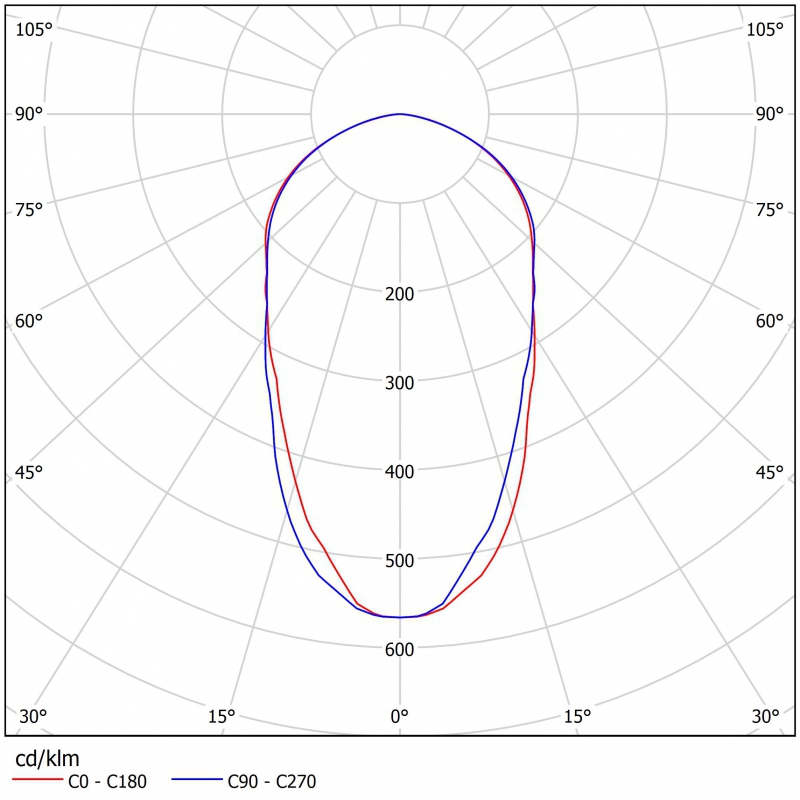

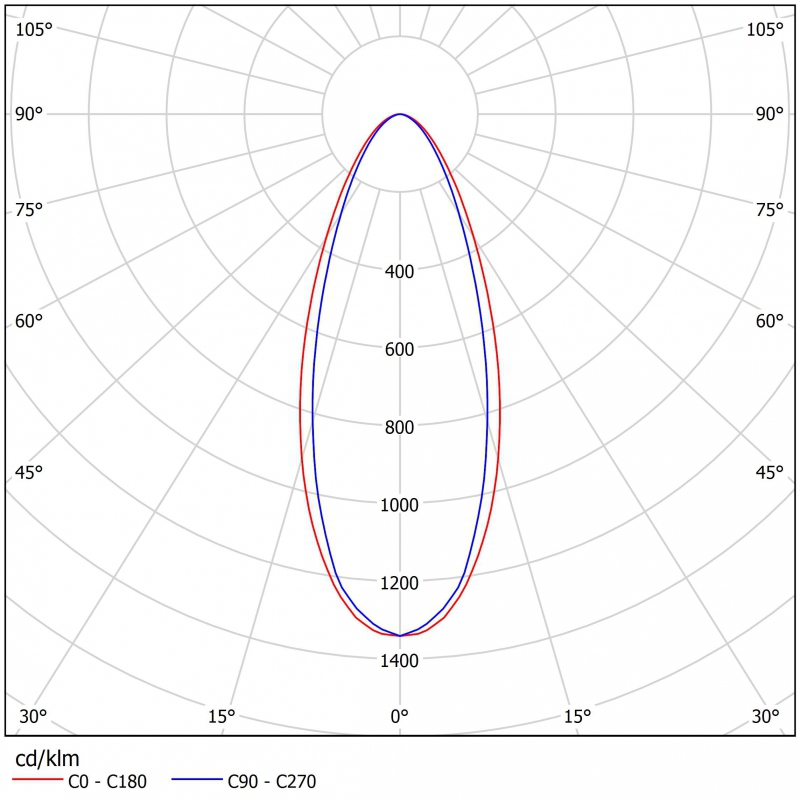

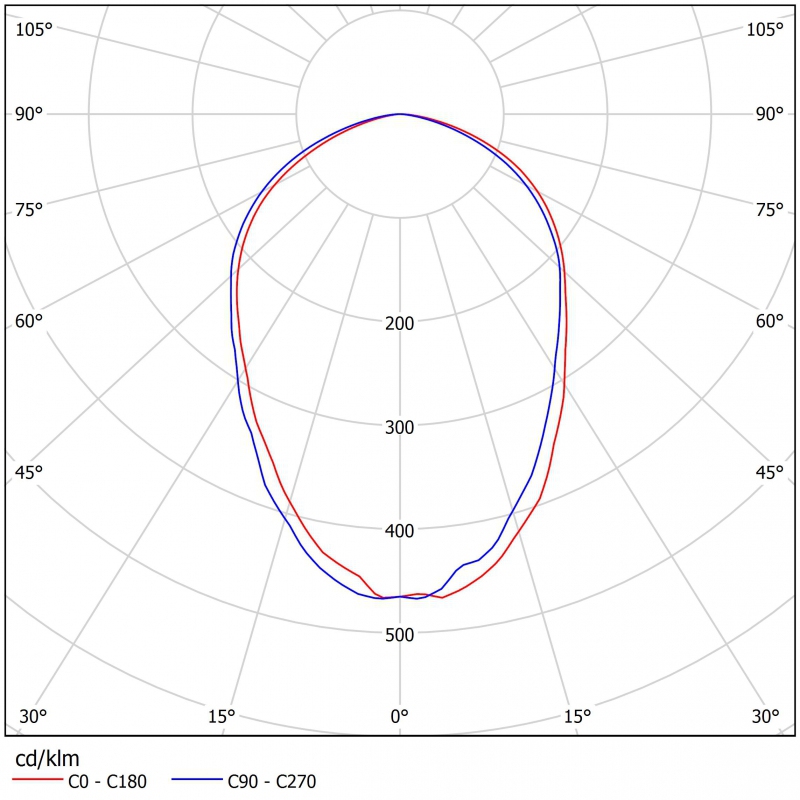

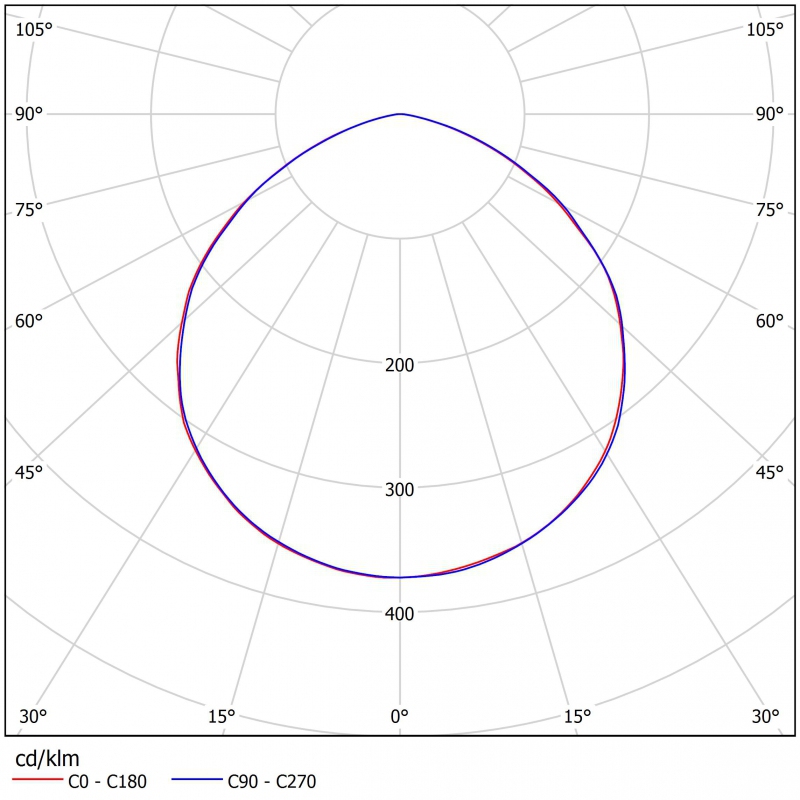

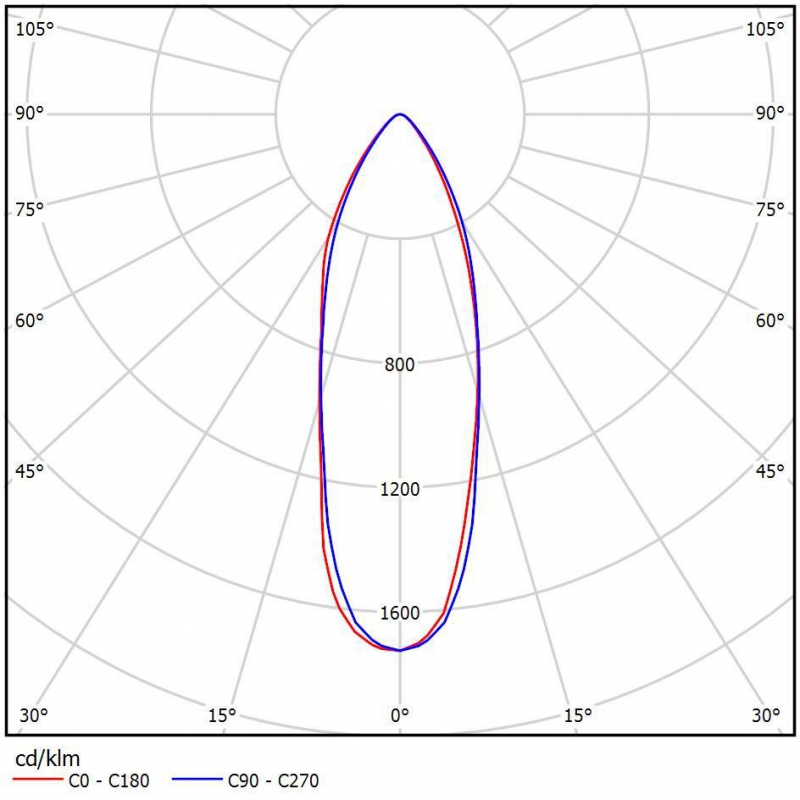

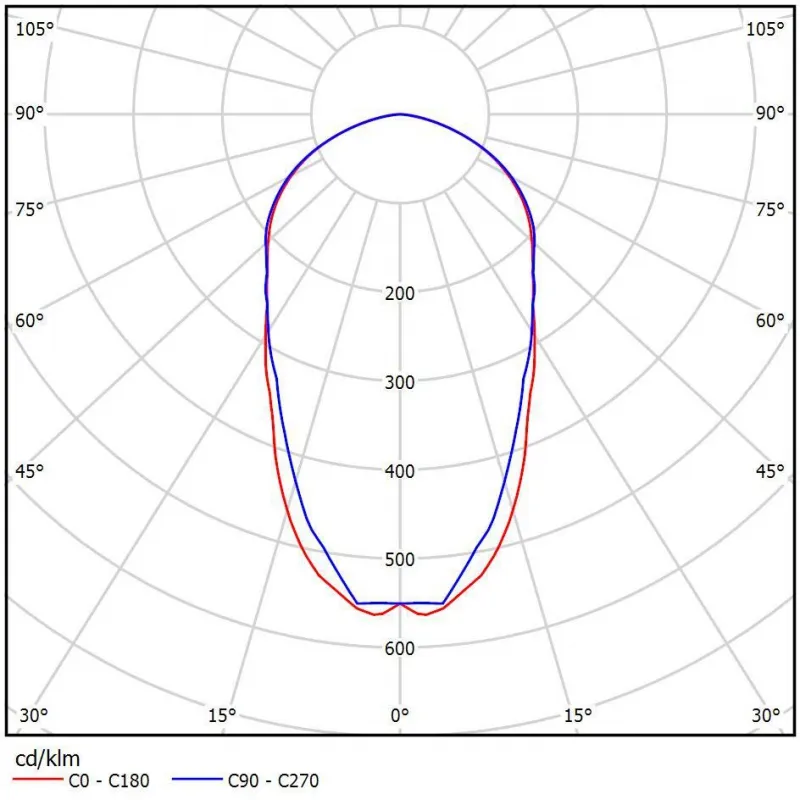

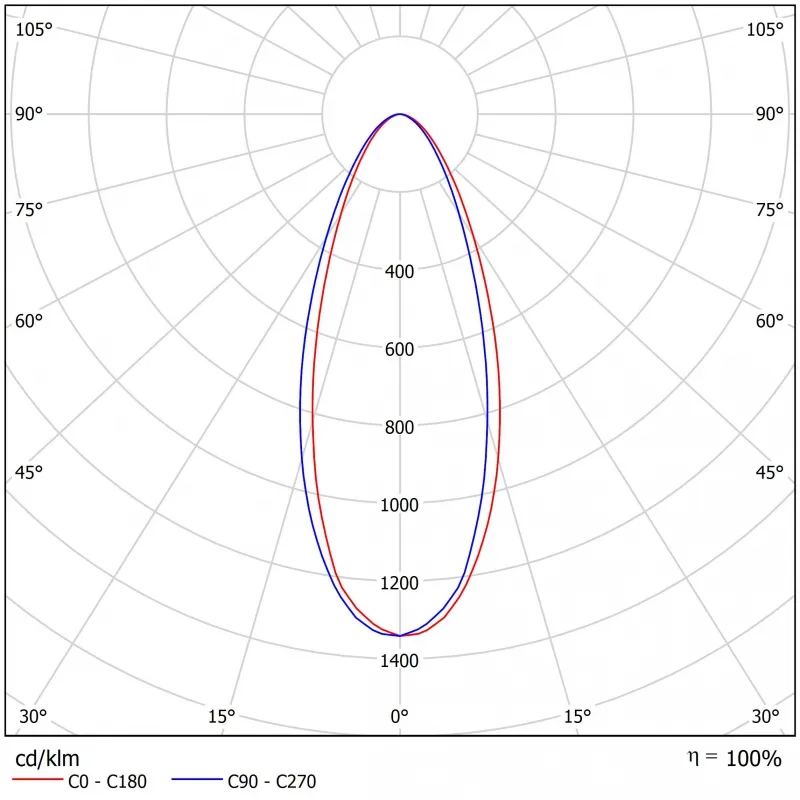

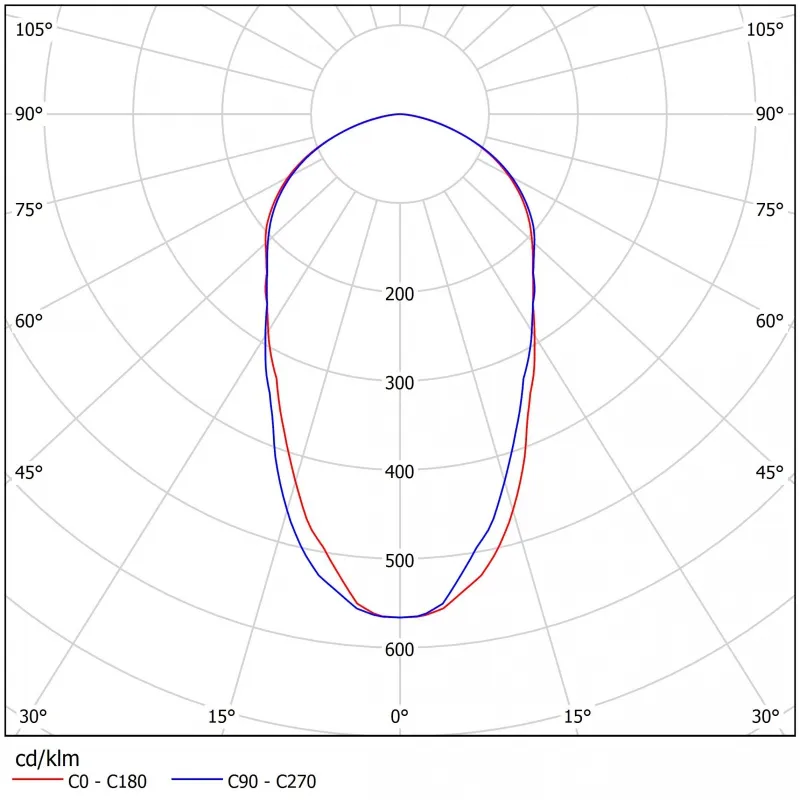

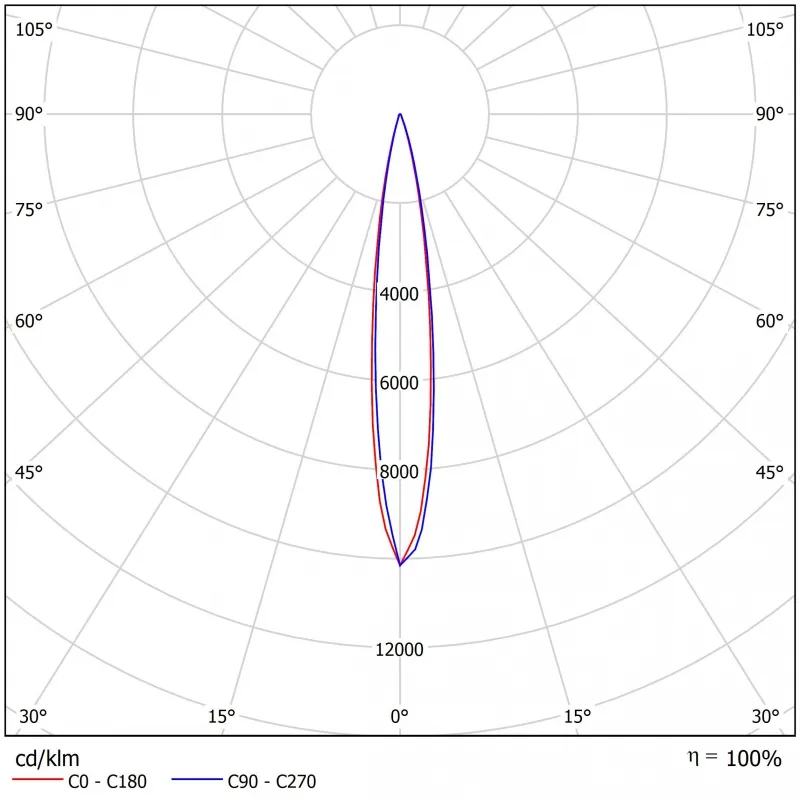

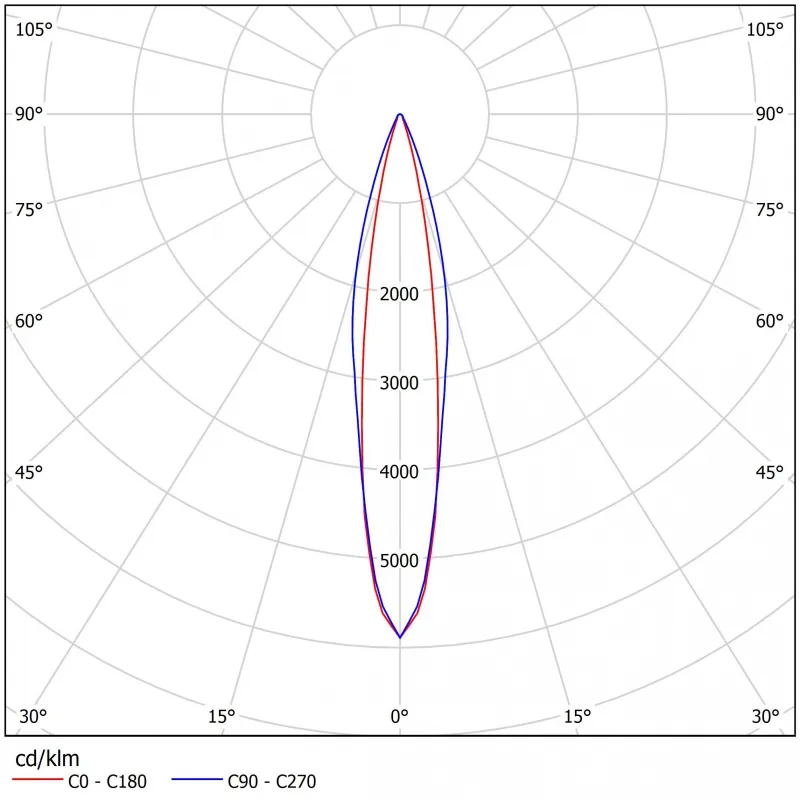

Тип кривой силы света |
Д-косинусная 120˚, Г-Глубокая 60˚, К-концентрированная 15˚, К-концентрированная 40˚ |
Корпус светильника |
сплав алюминия с полимерным покрытием |
Материал рассеивателя |
прозрачный ПММА, 3мм; оптика ДСП (ПММА); прозрачный поликарбонат, 3мм |
Крепление |
подвесное (крюк, трос) |

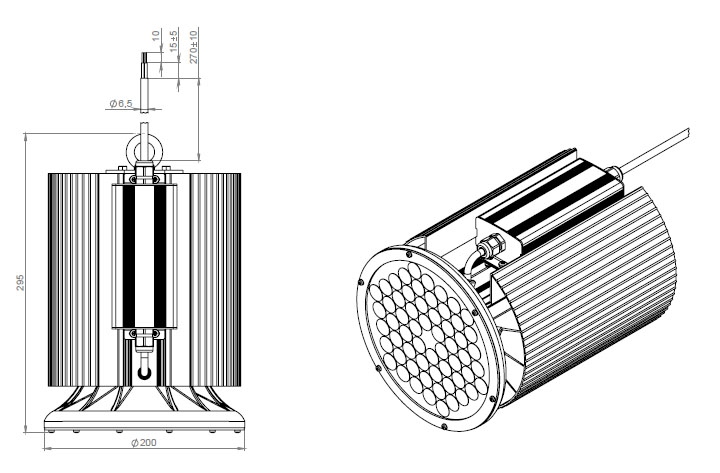

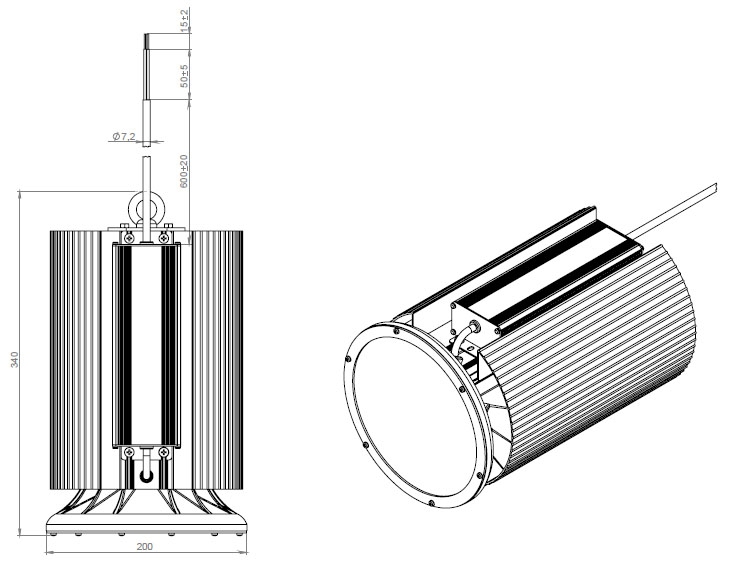

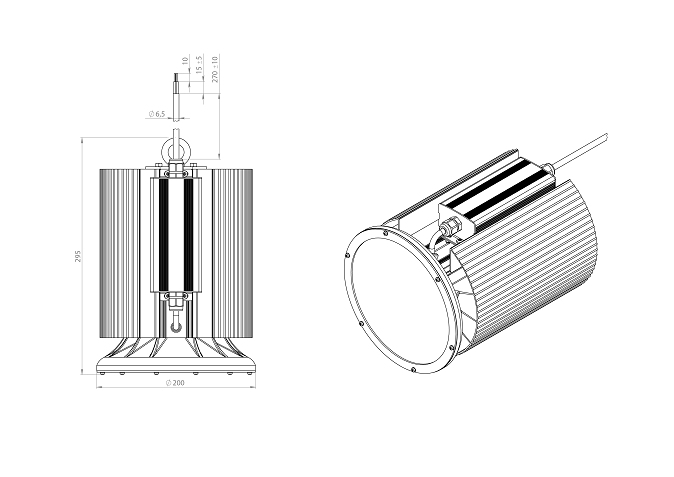

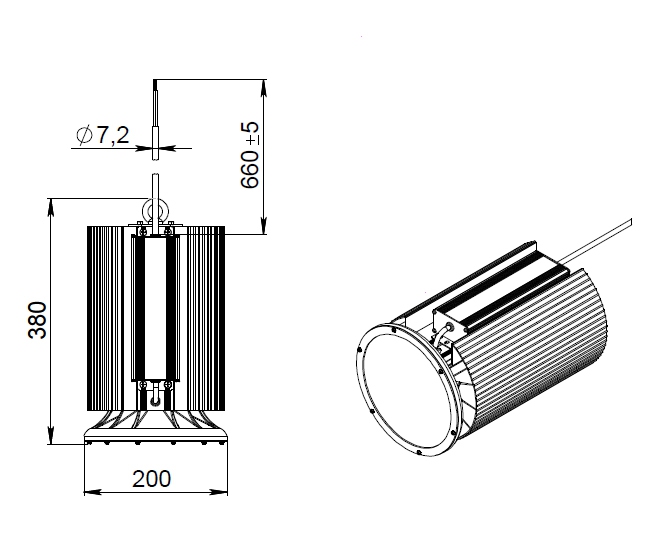

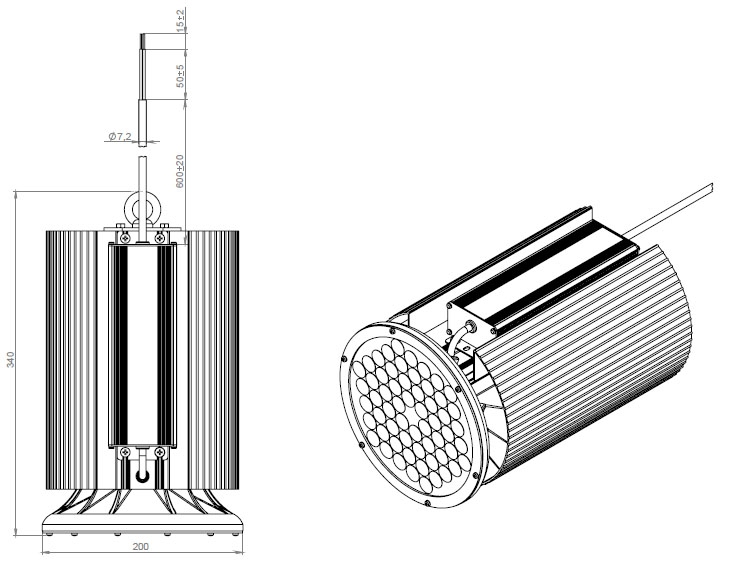

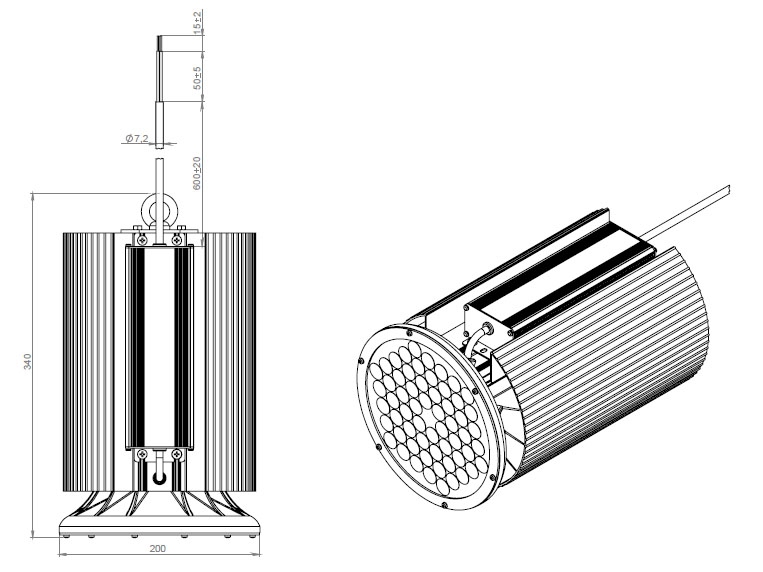

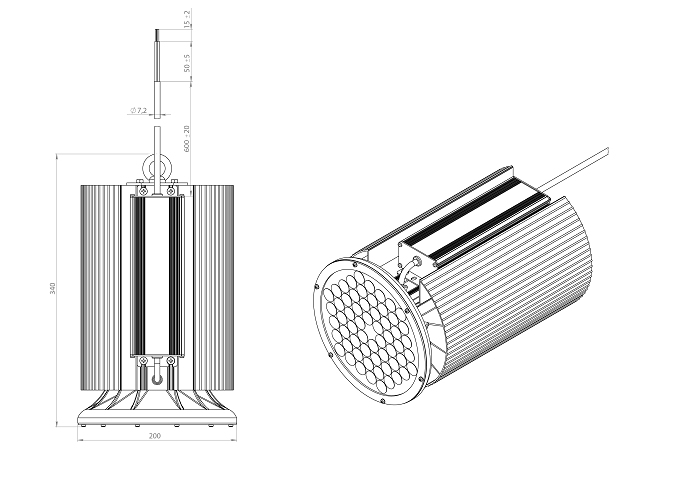

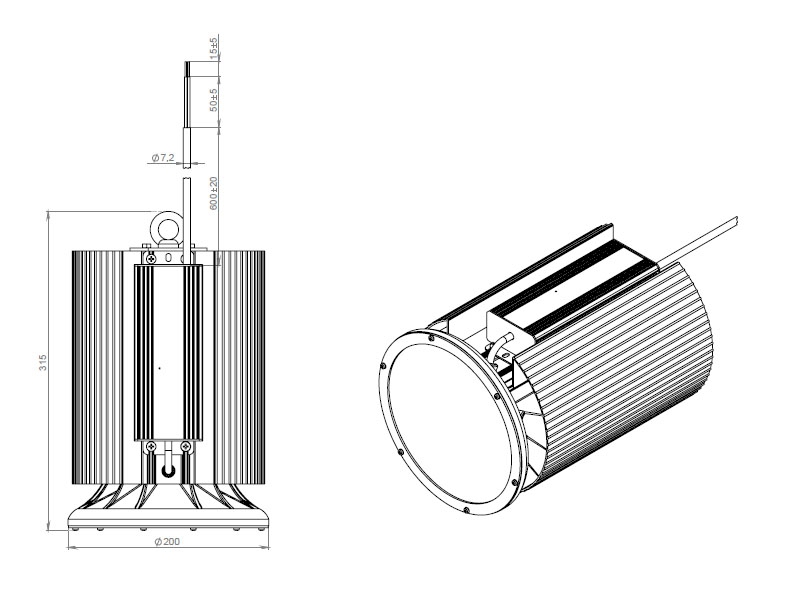

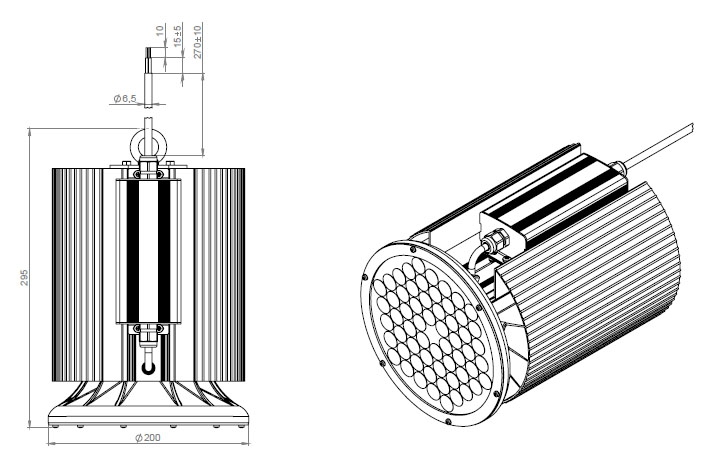

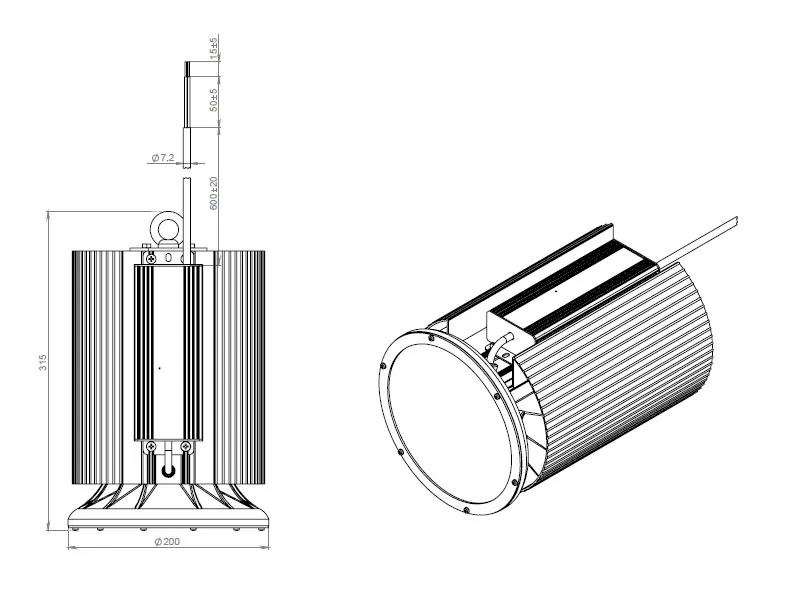

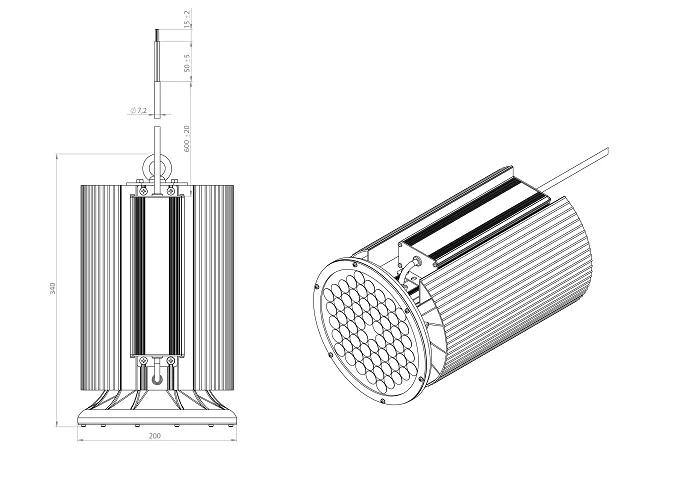

Габаритные размеры светильника,мм |
D200x315/340/380/295 |
Масса светильника не более,кг |
5-7 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, л |
3-5 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|

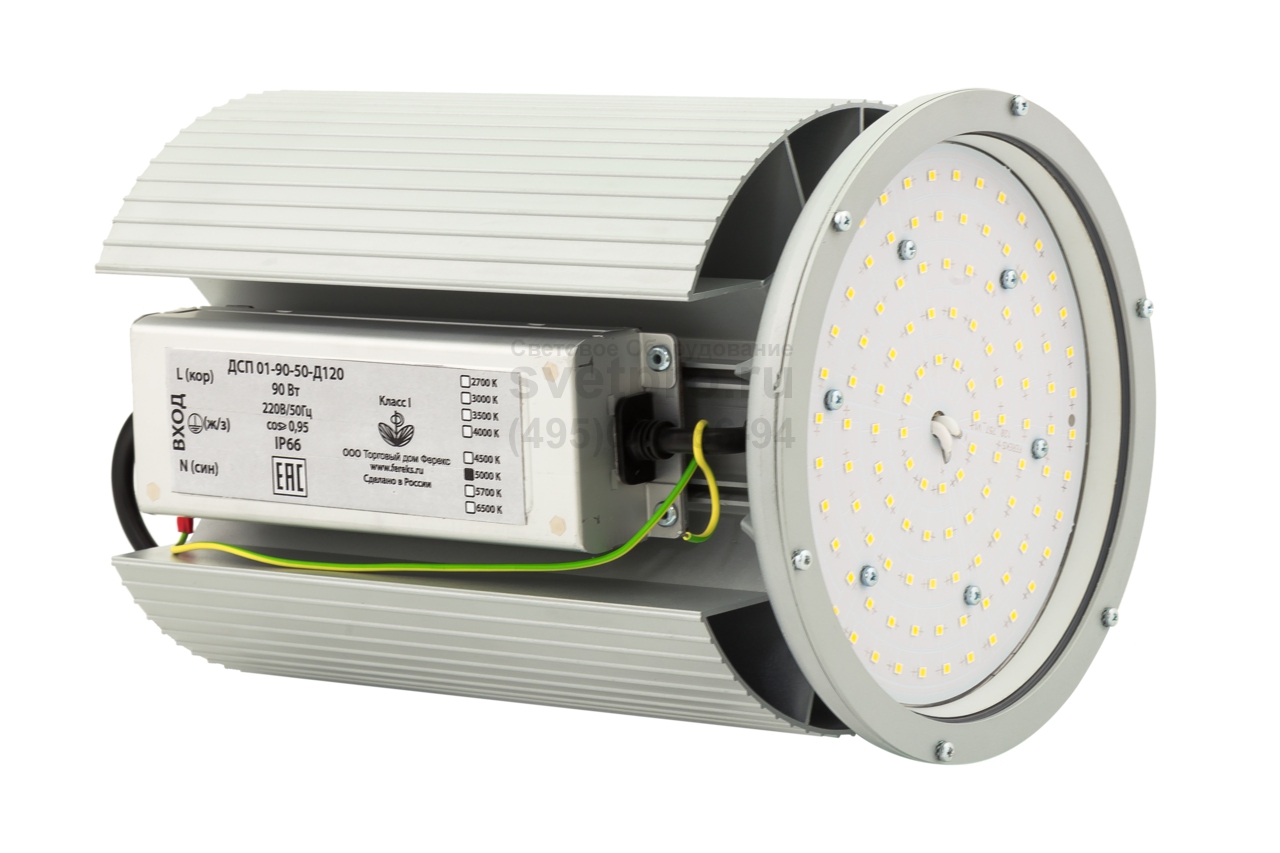

ДСП 01-90-50-Д120 | 120 | 90 | 12600 | КСС | Размеры |
ДСП 01-130-50-Г60 (замена ДСП 01-135-50-Г60) | 60 | 130 | 19200 | КСС | Размеры |

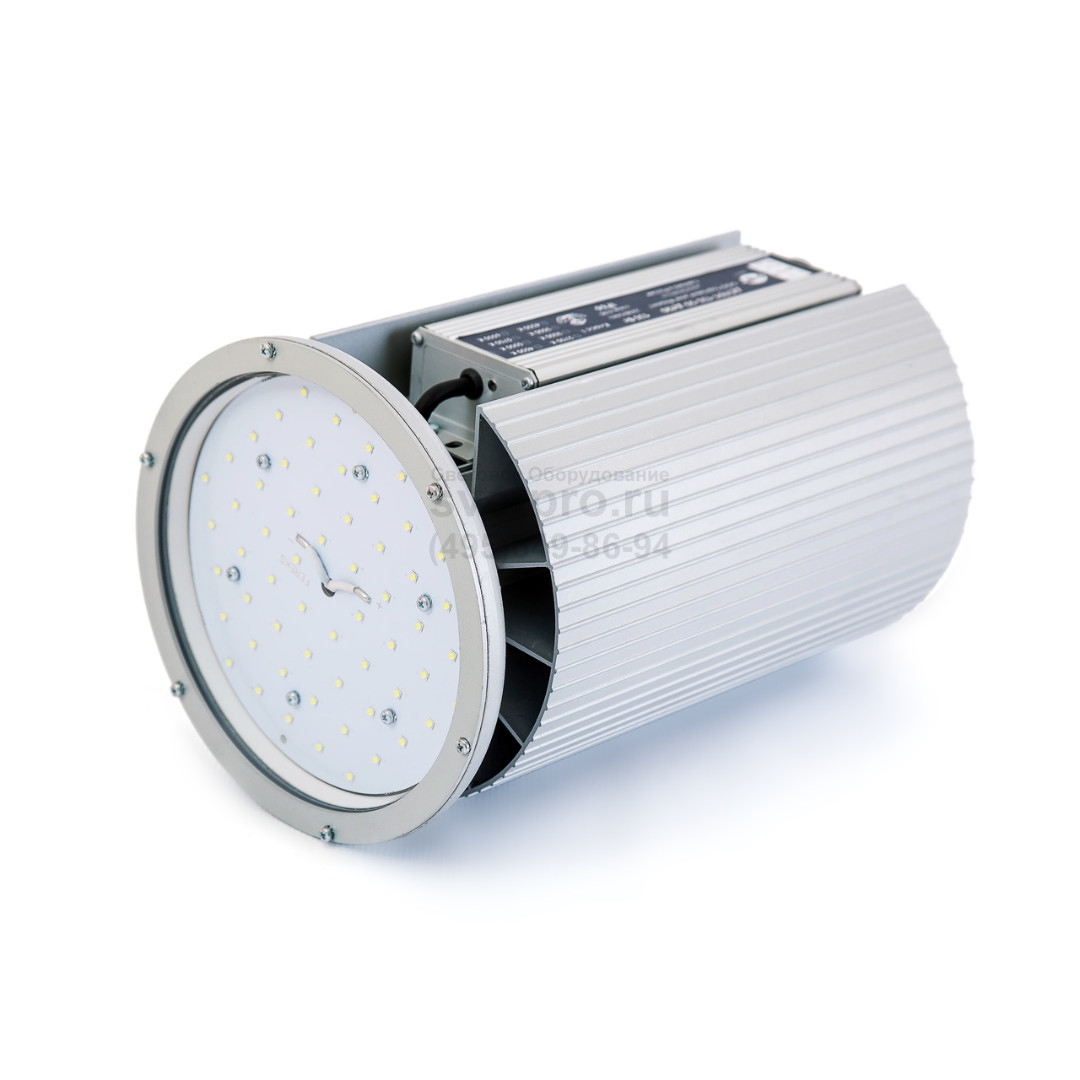

ДСП 01-130-50-Д120 (замена ДСП 01-135-50-Д120) | 60 | 130 | 19200 | КСС | Размеры |
ДСП 01-130-50-К15 (замена ДСП 01-135-50-К15) | 60 | 130 | 19200 | КСС | Размеры |

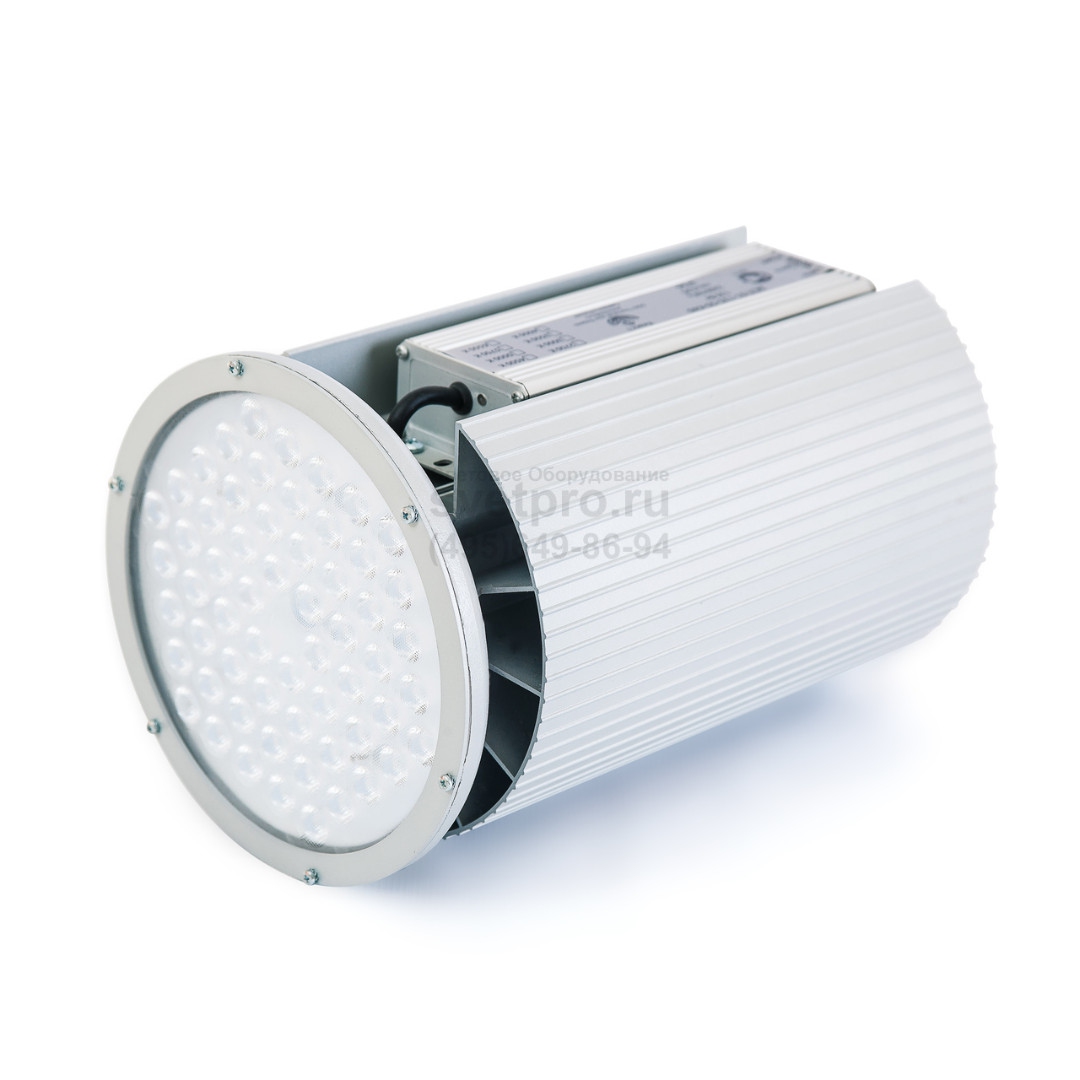

ДСП 01-130-50-К40 (замена ДСП 01-135-50-К40) | 60 | 130 | 19200 | КСС | Размеры |
ДСП 03-130-50-Д120 с возможностью удаленного управления | 60 | 130 | 19200 | КСС | Размеры |
ДСП 03-130-50-К15 с возможностью удаленного управления | 60 | 130 | 19200 | КСС | Размеры |
ДСП 03-130-50-К40 с возможностью удаленного управления | 60 | 130 | 19200 | КСС | Размеры |
ДСП 01-177-50-Г60 (замена ДСП 01-180-50-Г60) | 54 | 177 | 25920 | КСС | Размеры |
ДСП 01-177-50-К40 (замена ДСП 01-180-50-К40) | 54 | 177 | 25920 | КСС | Размеры |
ДСП 04-70-50-Г60 | 60 | 70 | 9300 | КСС | Размеры |

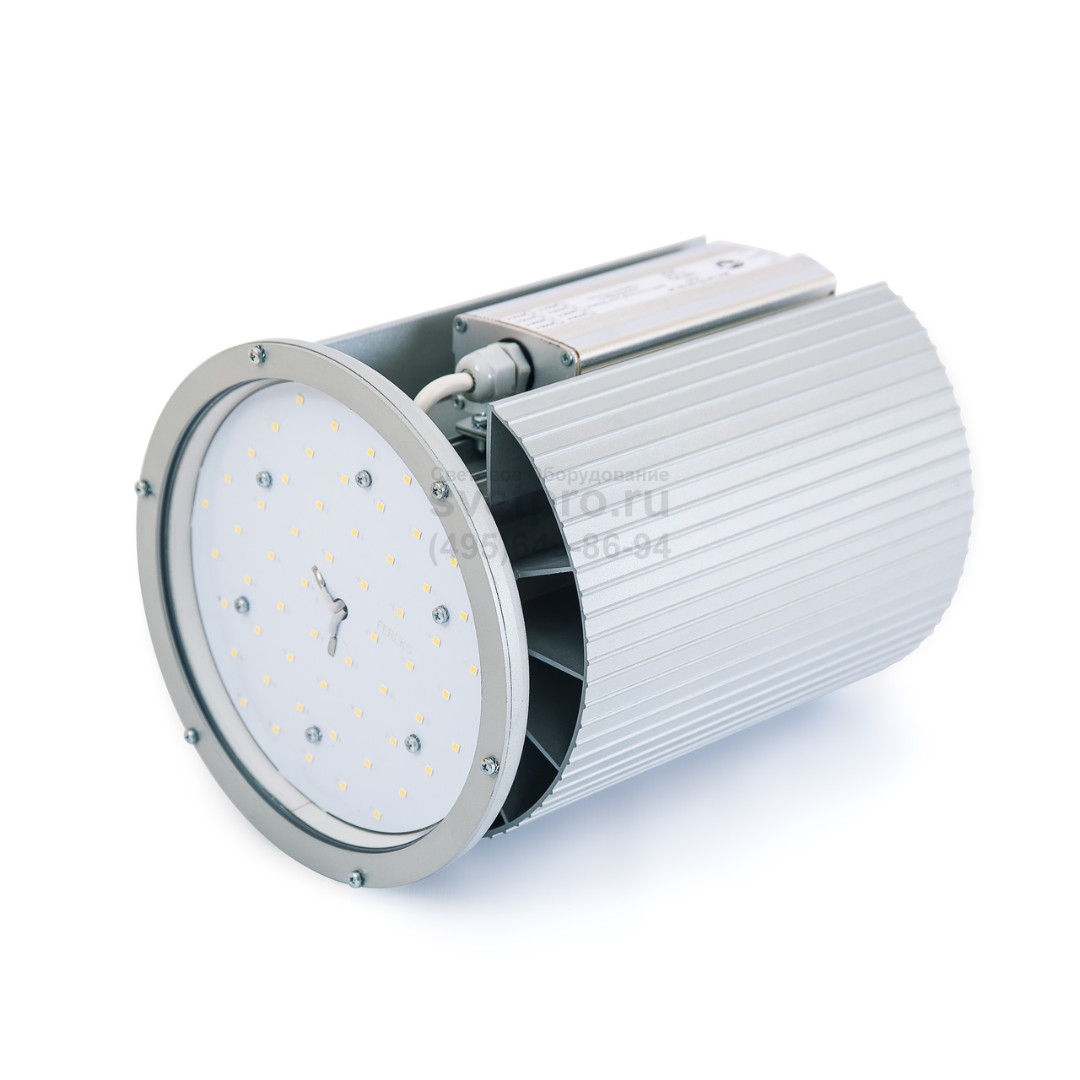

ДСП 04-70-50-Д120 | 60 | 70 | 9300 | КСС | Размеры |
ДСП 04-70-50-К15 | 60 | 70 | 9300 | КСС | Размеры |
ДСП 04-70-50-К40 | 60 | 70 | 9300 | КСС | Размеры |
