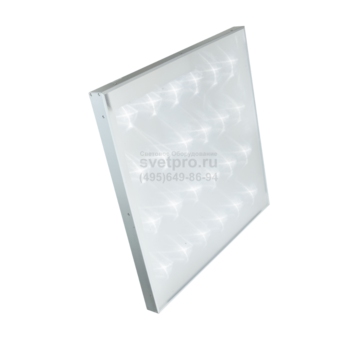

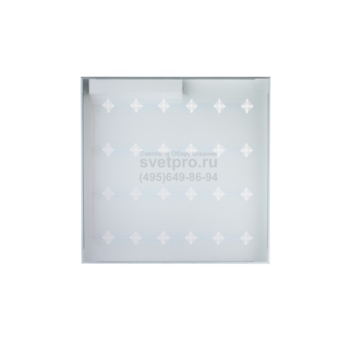

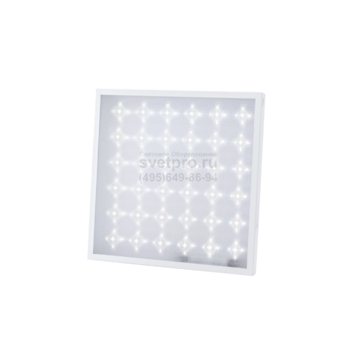

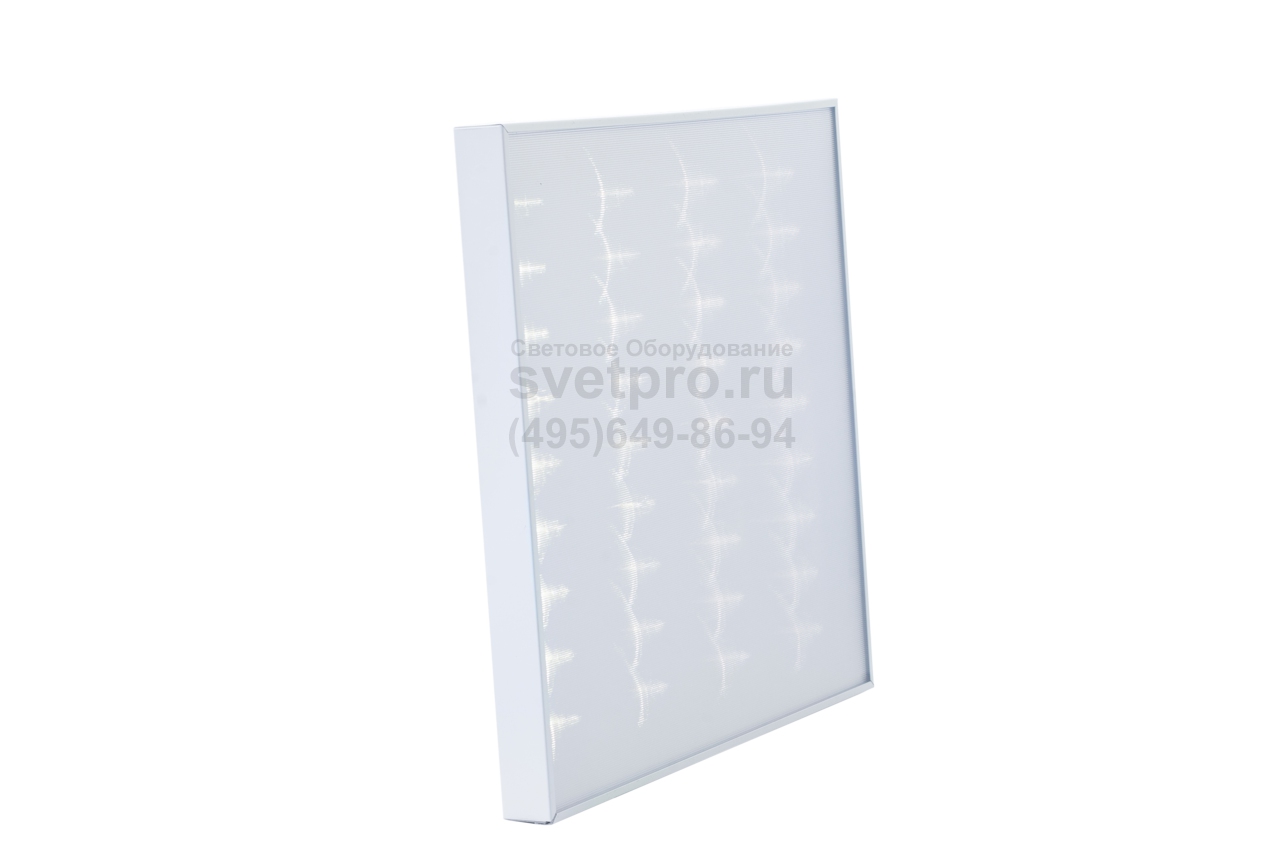

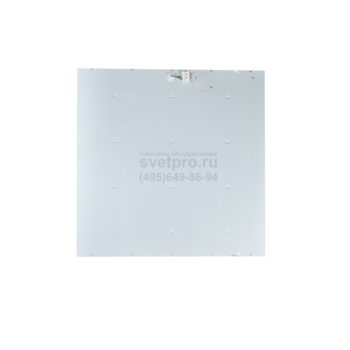

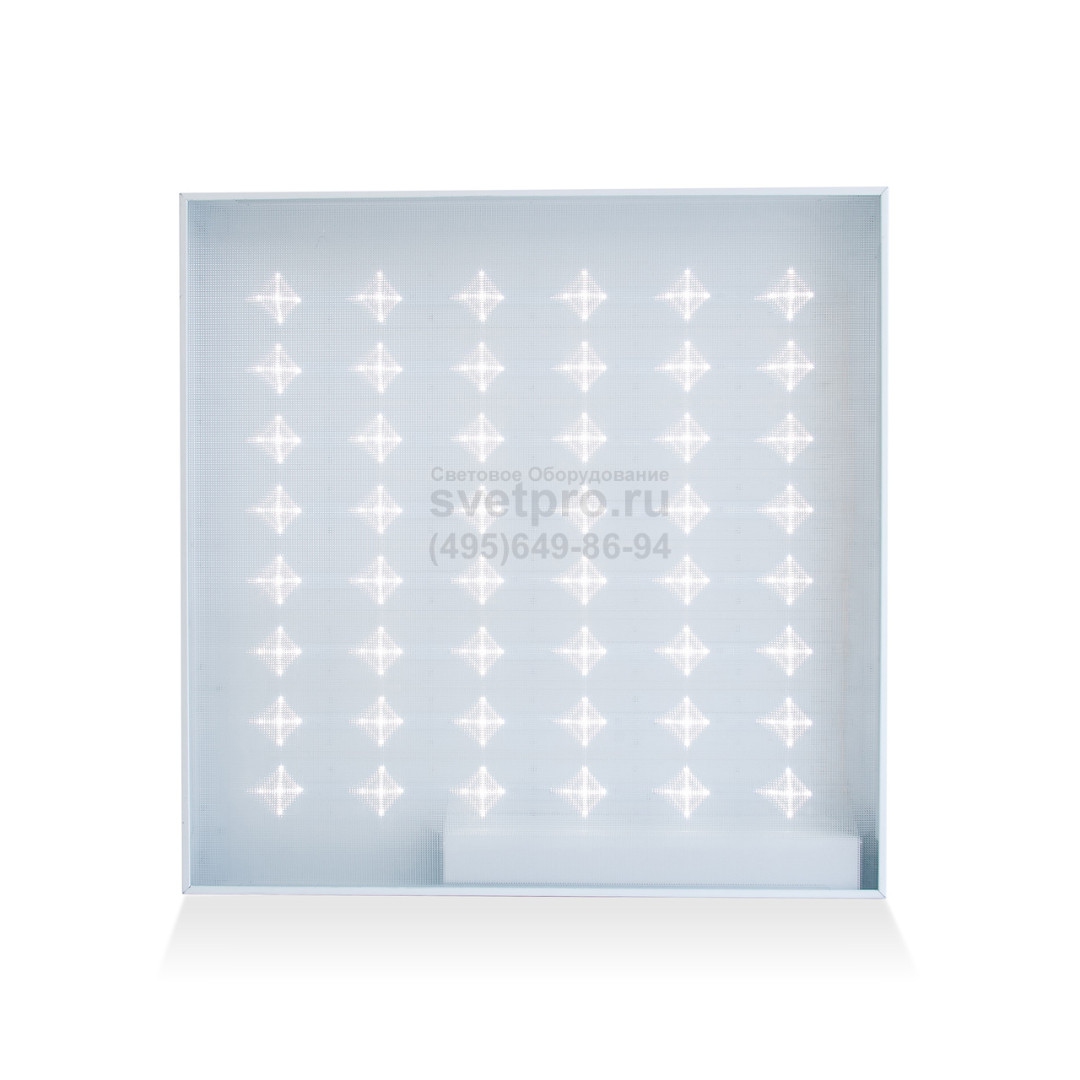

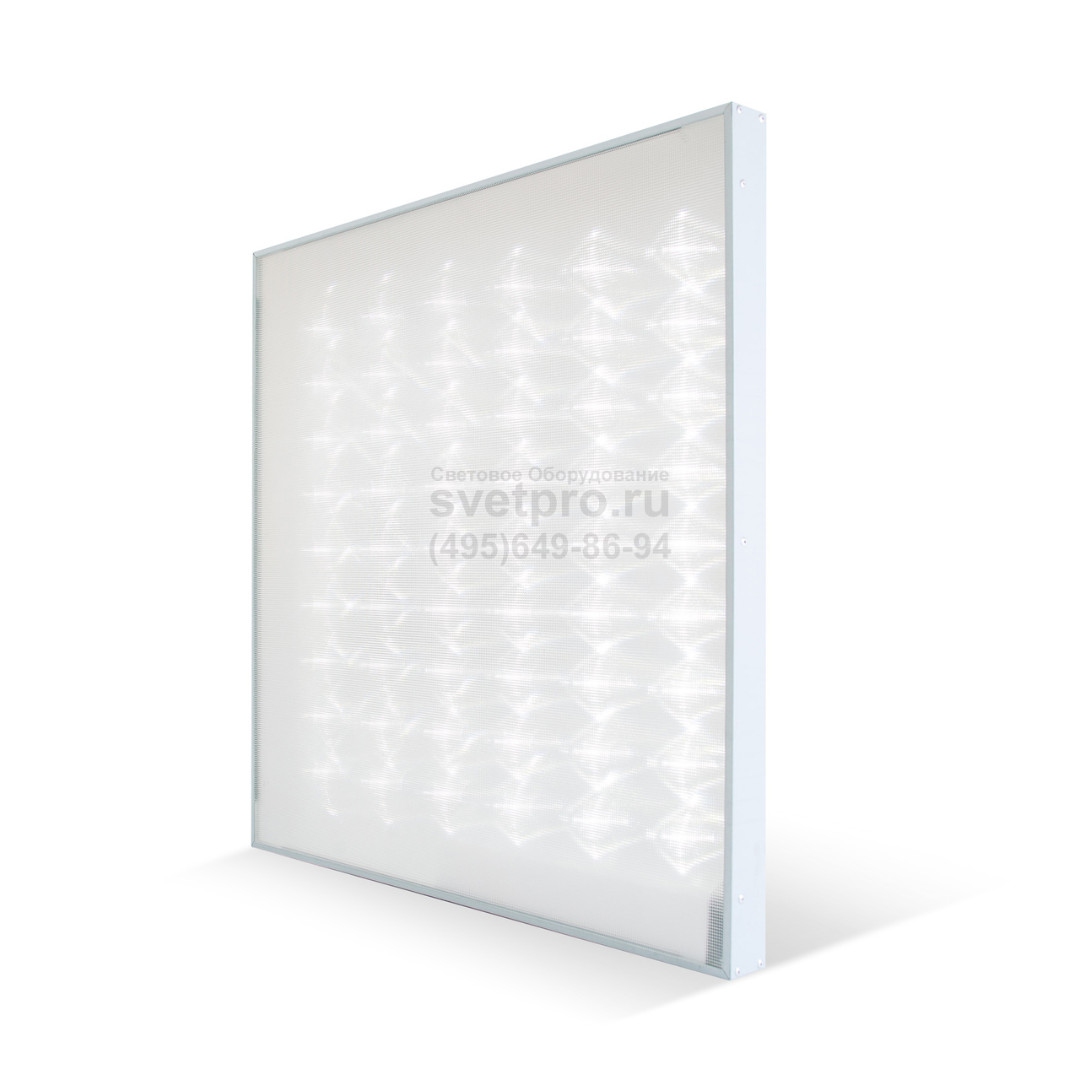

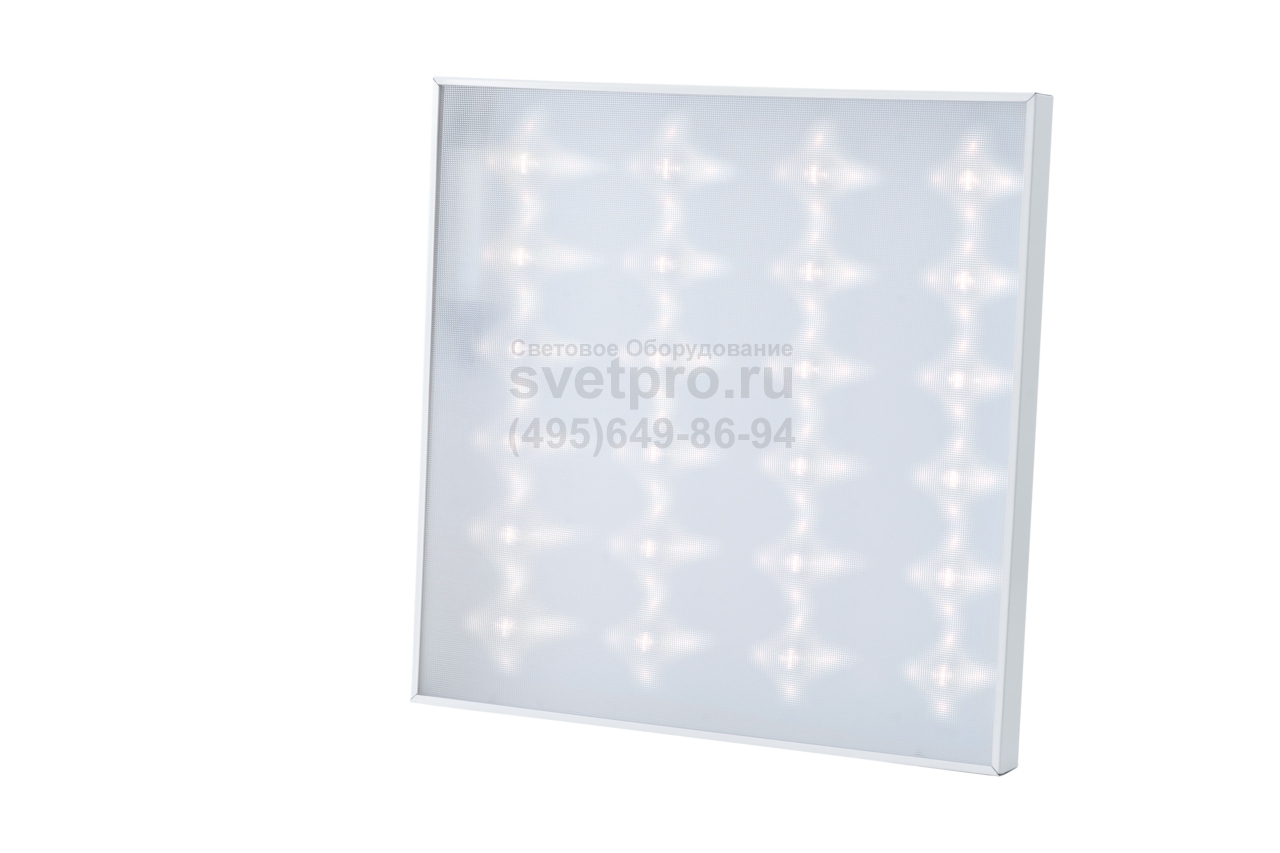

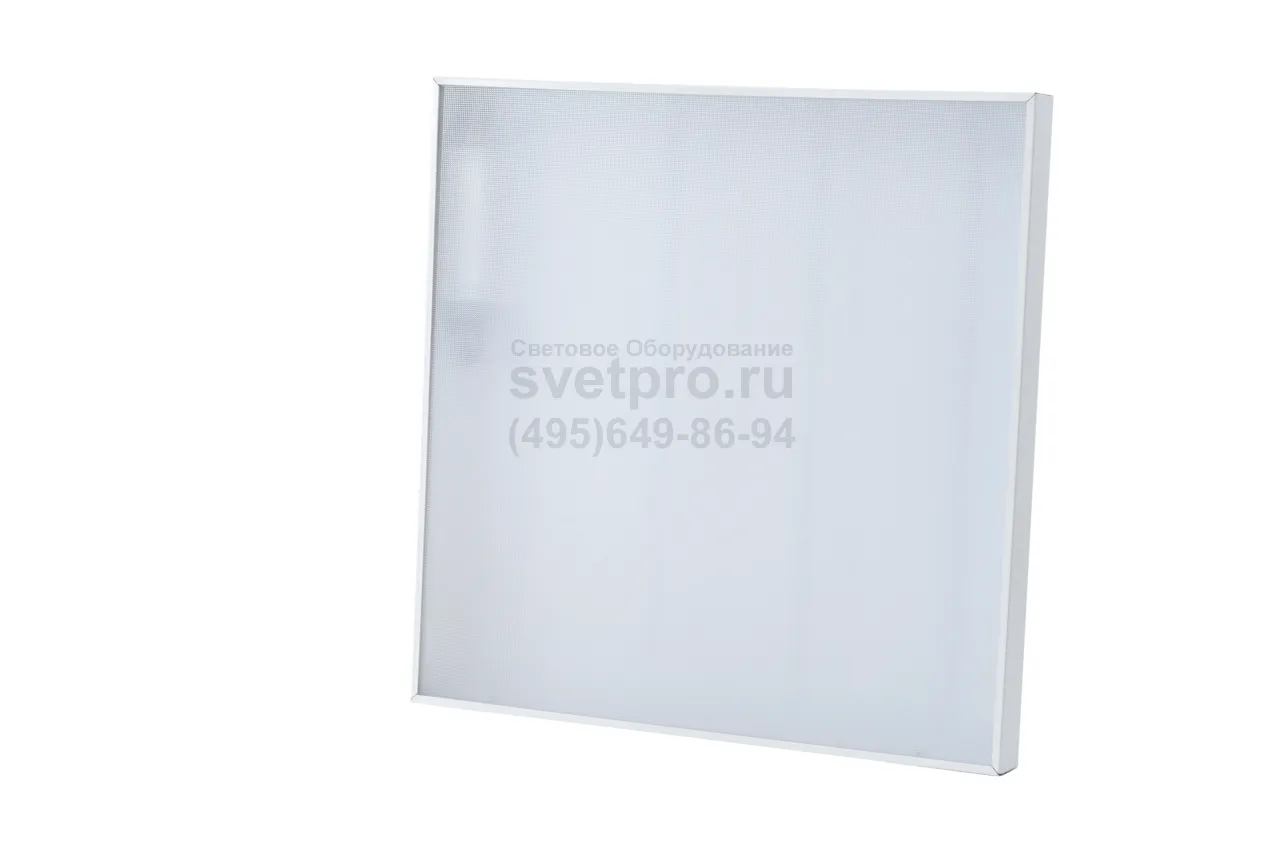

ССВ Светодиодный светильник
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 176-264 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP54 |
Климатическое исполнение: | УХЛ3.1 |
Артикул производителя: | ССВ |
Мощность: | 15-50 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 1890-5670 лм |

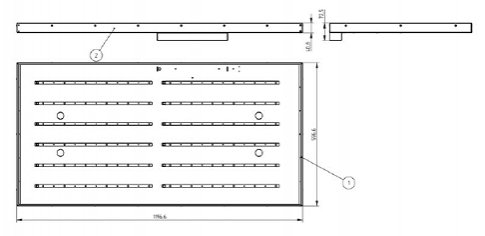

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -10 до +40 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
ОПИСАНИЕ
Модель ССВ предложена как альтернатива светильников, эксплуатируемых с лампами Т5 или Т8. Она применяется для освещения офисов, помещений в административных и общественных организациях. Доступны версии для применения в производственных условиях.
Изделие предполагает накладной или встраиваемый способ установки. Габариты выбраны с учетом особенностей оборудования потолков типа Армстронг и Грильято.
Эксплуатация осветительного прибора осуществляется в сетях, напряжение которых ограничено значениями 176–264 В. Источником света выбран светодиодный модуль, объединивший 18 (24, 36, 48, 54, 72) элемента, потребляющих 15–50 Вт электроэнергии. Излучаемый световой поток – до 6840 лм, тип КСС – косинусная (Д), пульсации – не более 1 %, что в комплексе с хорошей цветопередачей (Ra>80) и цветовой температурой (4700 К – 5300 К) способствует созданию рабочей атмосферы.
На оцинкованный корпус светильника ССВ нанесено полимерное покрытие. Для освещения сухих помещений выбирают изделия с IP20, при наличии влаги и пыли – версии с IP54. Модель может применяться в холодных (до -10оС) и жарких (до +40оС) помещениях. Способу монтажа способствует легкий вес изделия – до 2,5 кг.
Светодиодные светильники серии «ССВ» ТД «Ферекс» предназначены для общего освещения офисных, общественных, административных и торговых помещений.

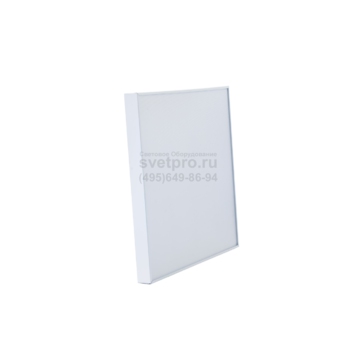

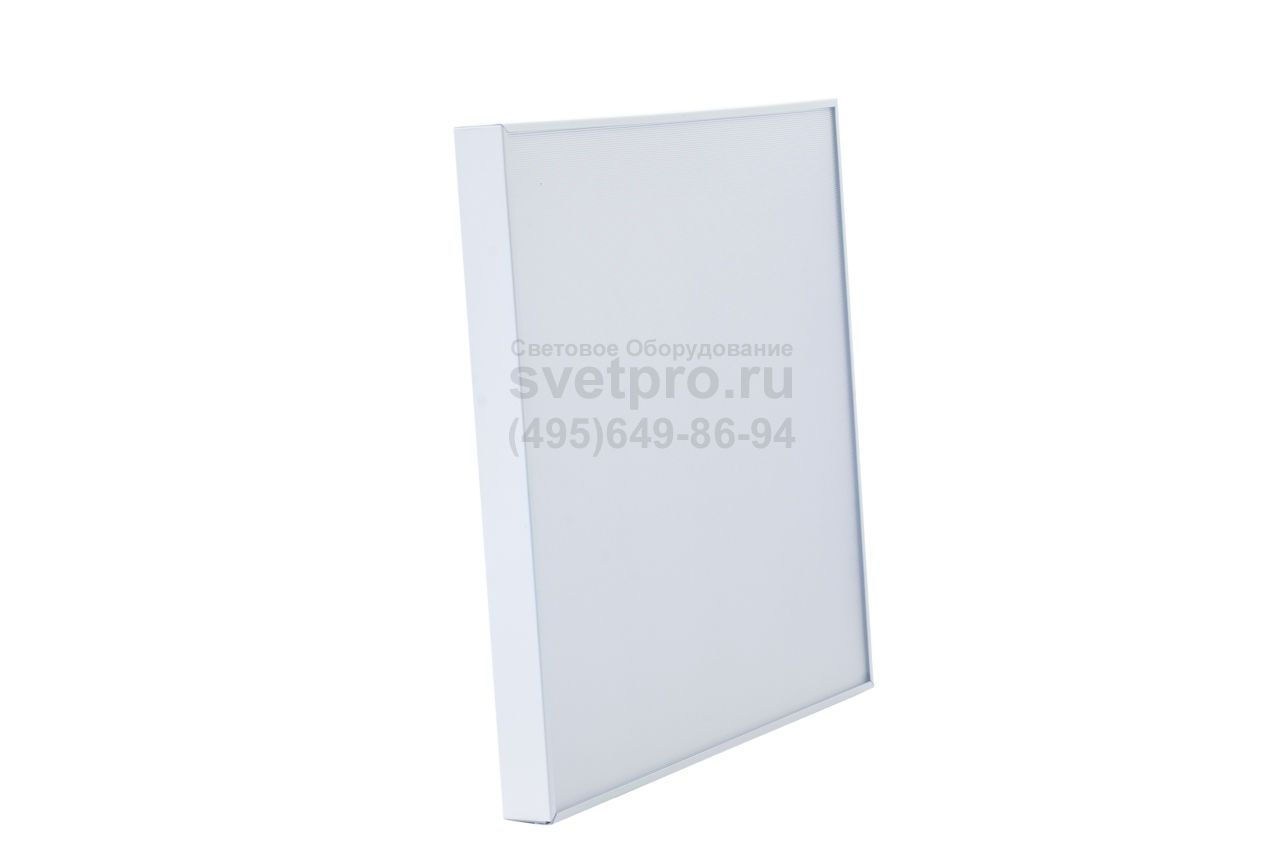

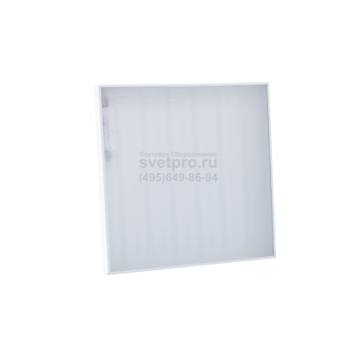

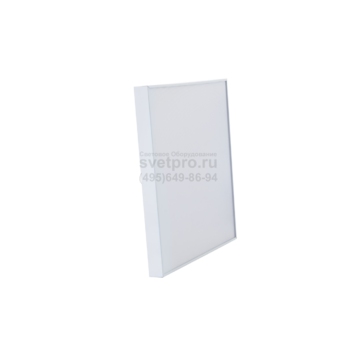

Линейка представлена разногабаритными моделями (595×595×40/50, 595х298х40, 595х1198х40, 1181/1200х210х40 мм) мощностью от 15 до 50Вт. Предусмотрено исполнение для потолков типа «Армстронг» или «Грильято» и в универсальном корпусе (одновременно встраиваемый или накладной монтаж).
Высокотехнологичные японские светодиоды Nichia обеспечивают уровень освещенности, необходимый для продуктивной работы сотрудников. Диапазон цветовой температуры от 3500 до 6500К позволяет выбрать необходимый свет освещения: теплый, нейтральный или холодный.

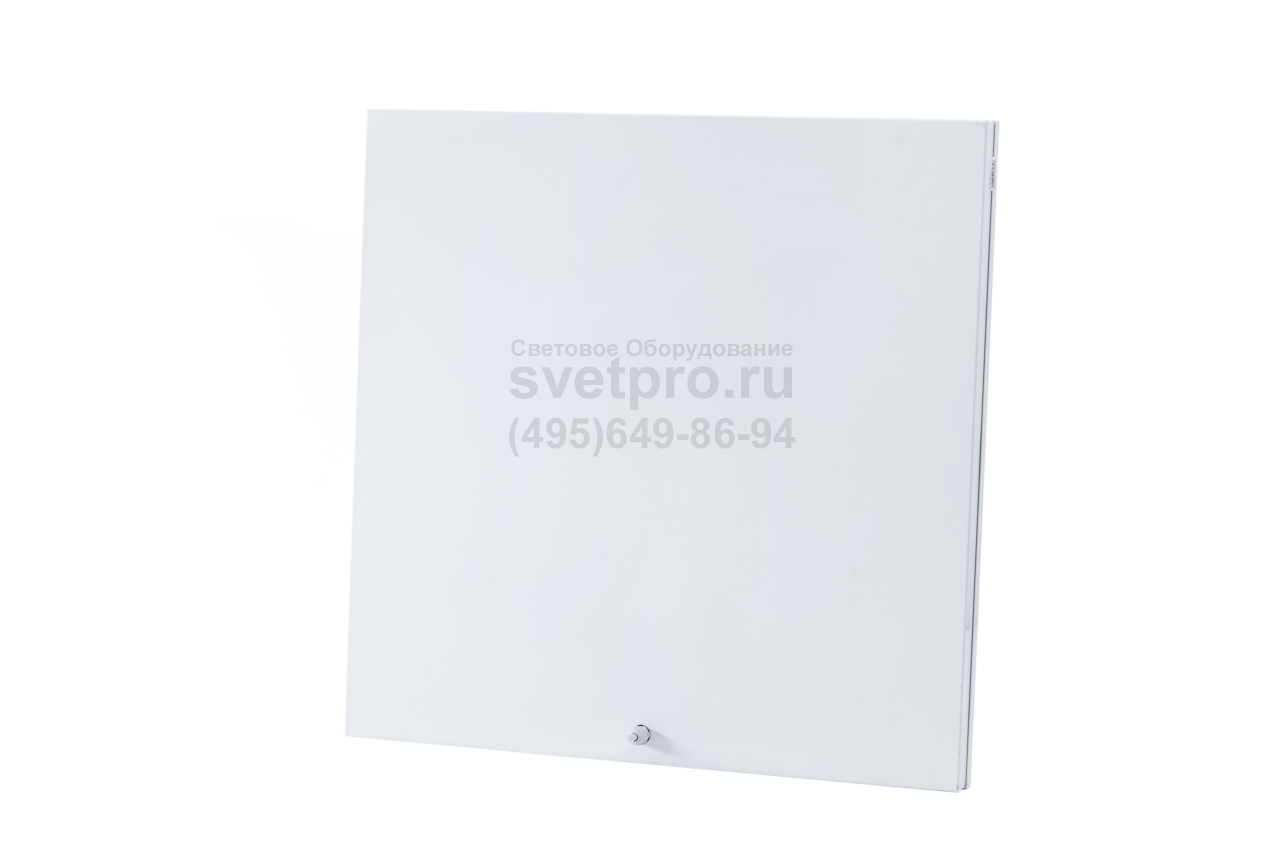

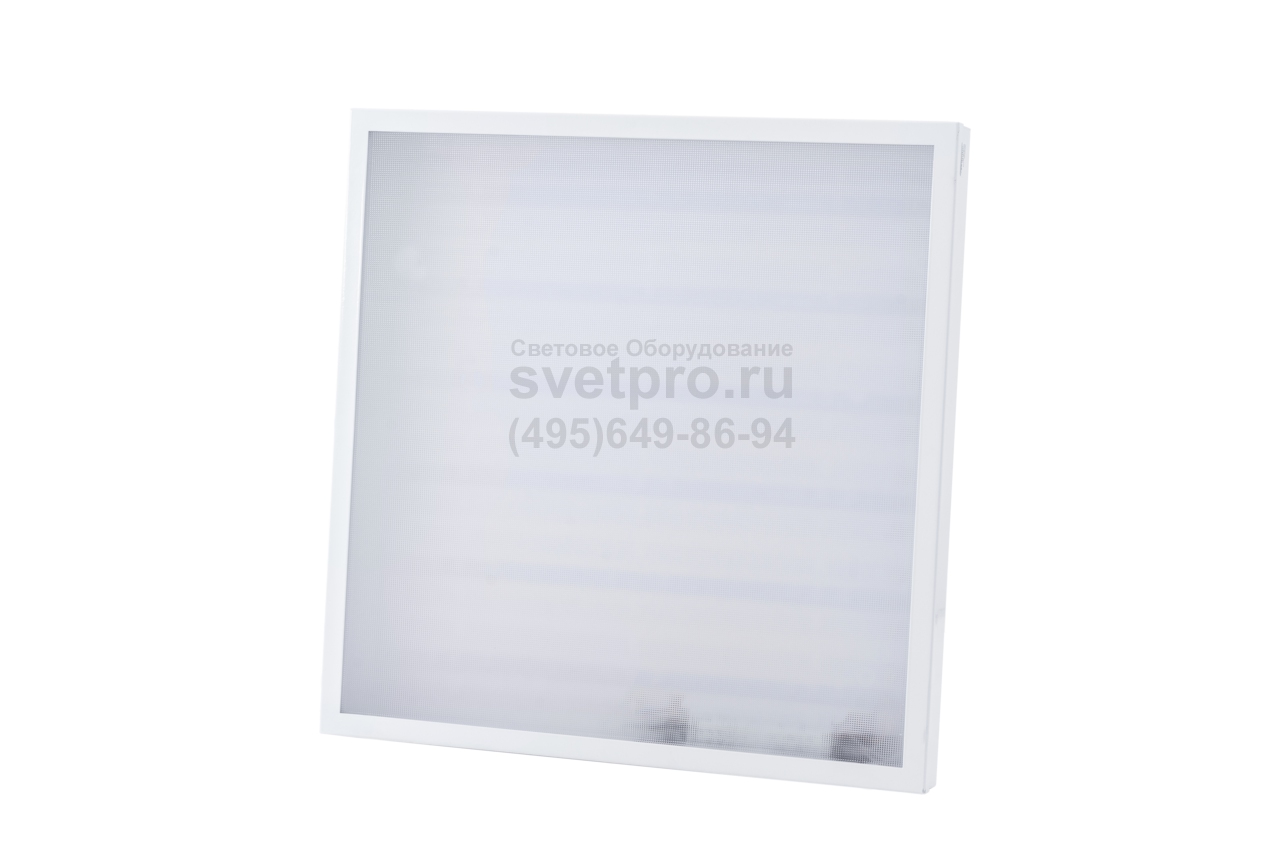

Степень защиты корпуса от внешних воздействий - IP20 (для сухих помещений). Предусмотрена возможность исполнения с IP54.
Гарантия на светильники серии "ССВ" – 3 года.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,07-0,19 |
Рабочий ток светодиодов, mA |
117 |
Максимально допустимый рабочий ток для светодиода согласно Data Sheet, A |
0,2 |
Количество светодиодов, шт |
18-54 |
Световой поток светодиодов (Tj=25°C), Лм |
1890-5670 |
Световой поток светильника (Та=25°С), Лм |
1600-4446 |

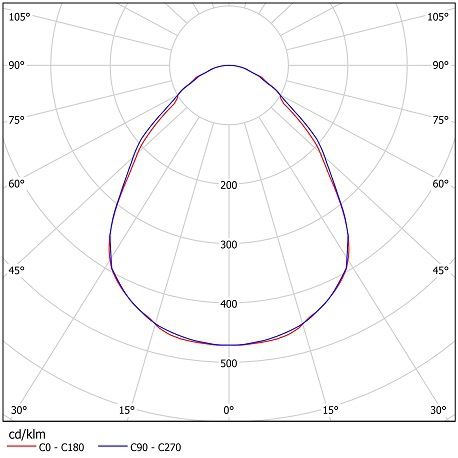

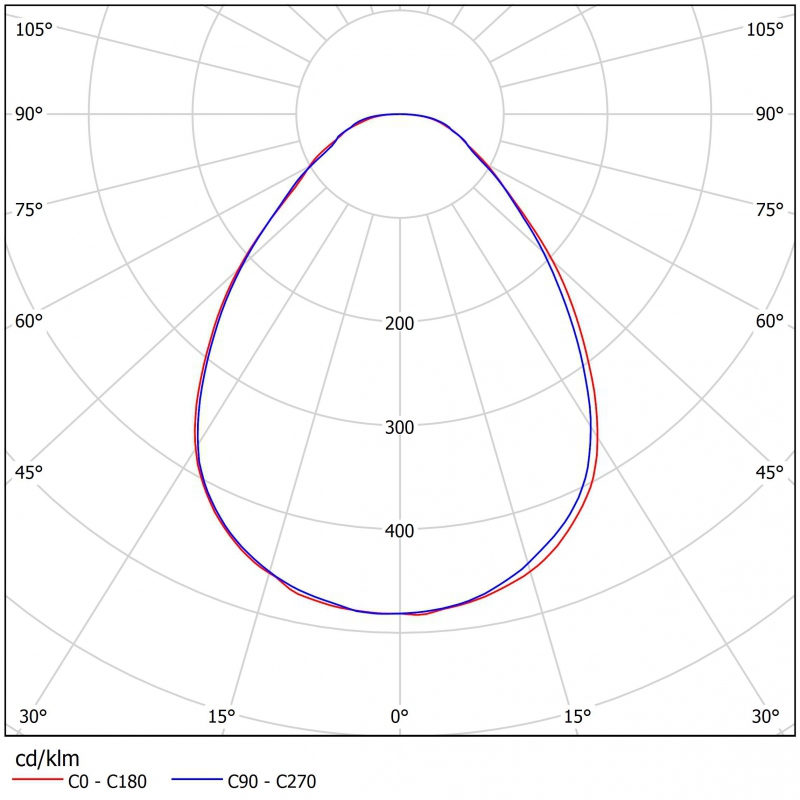

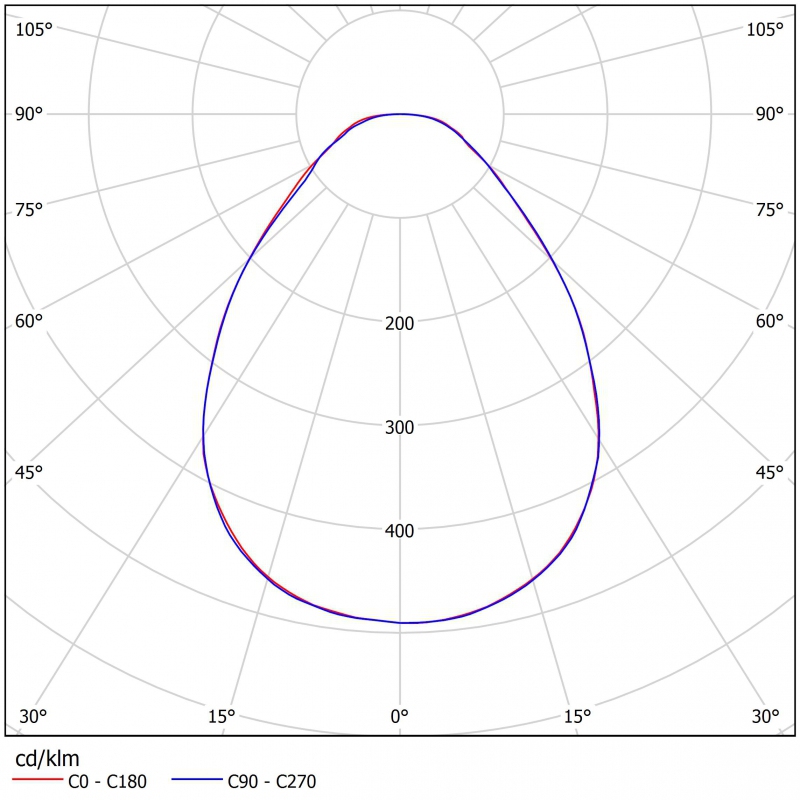

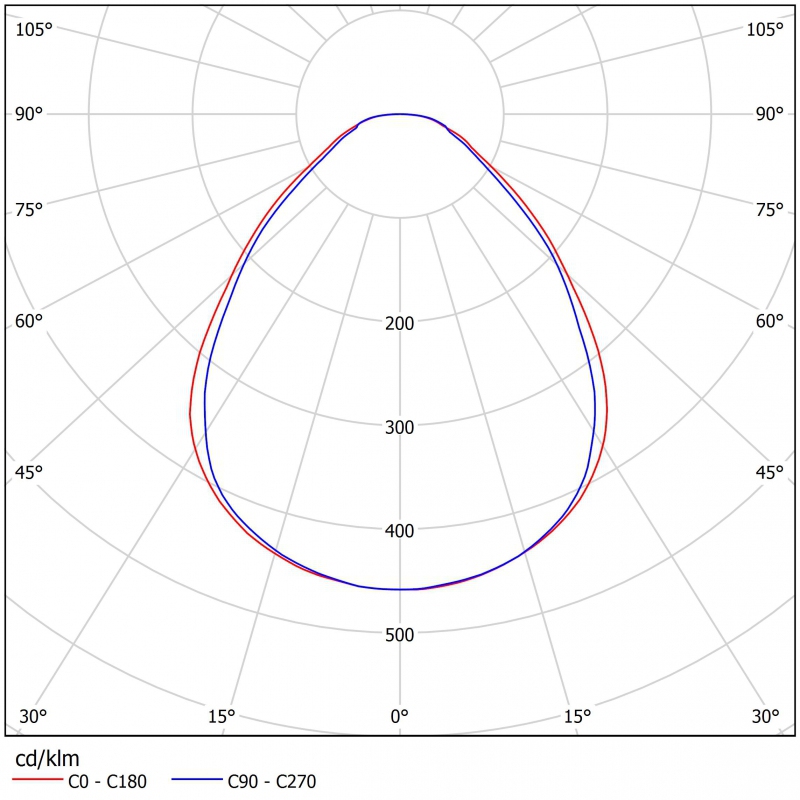

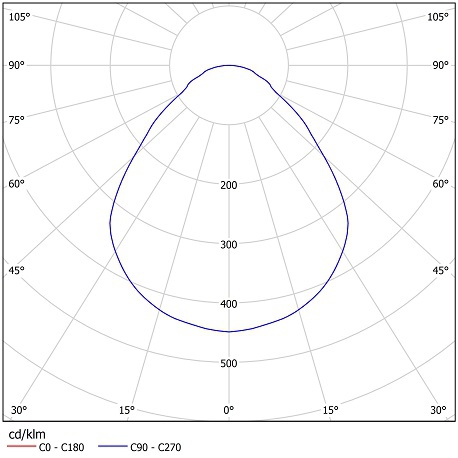

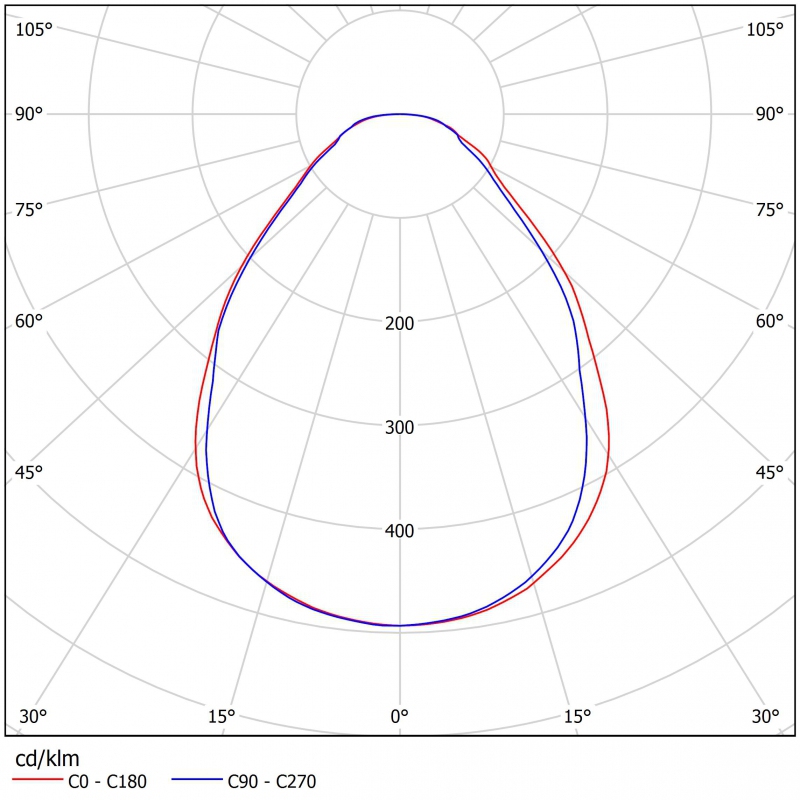

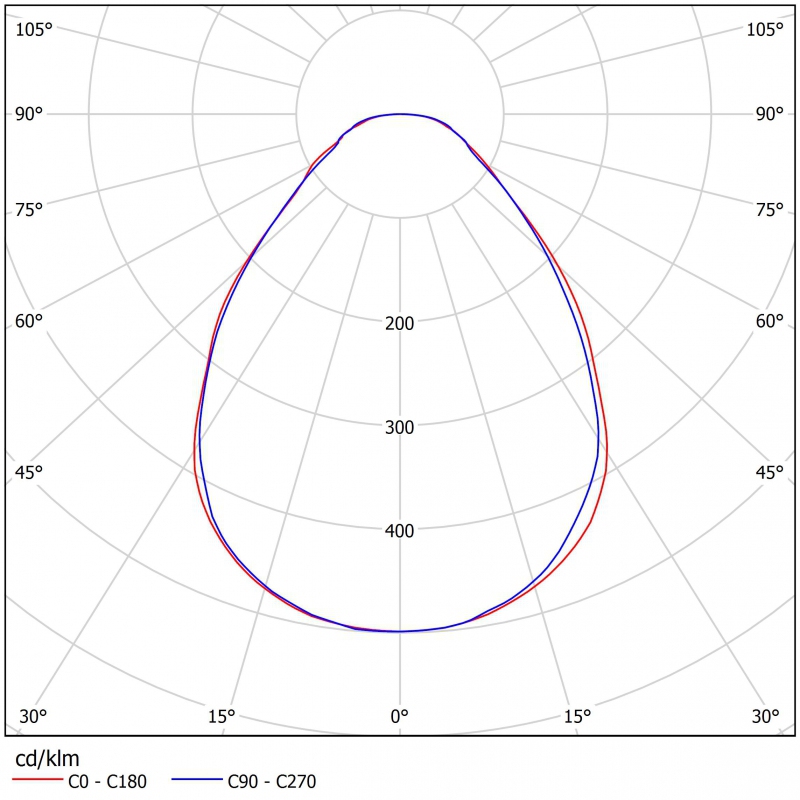

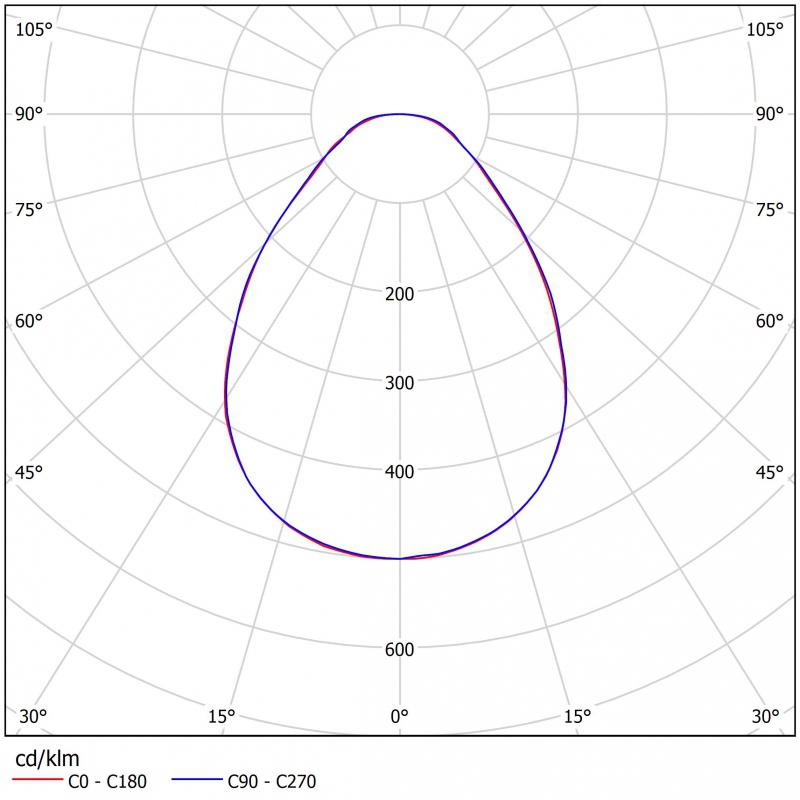

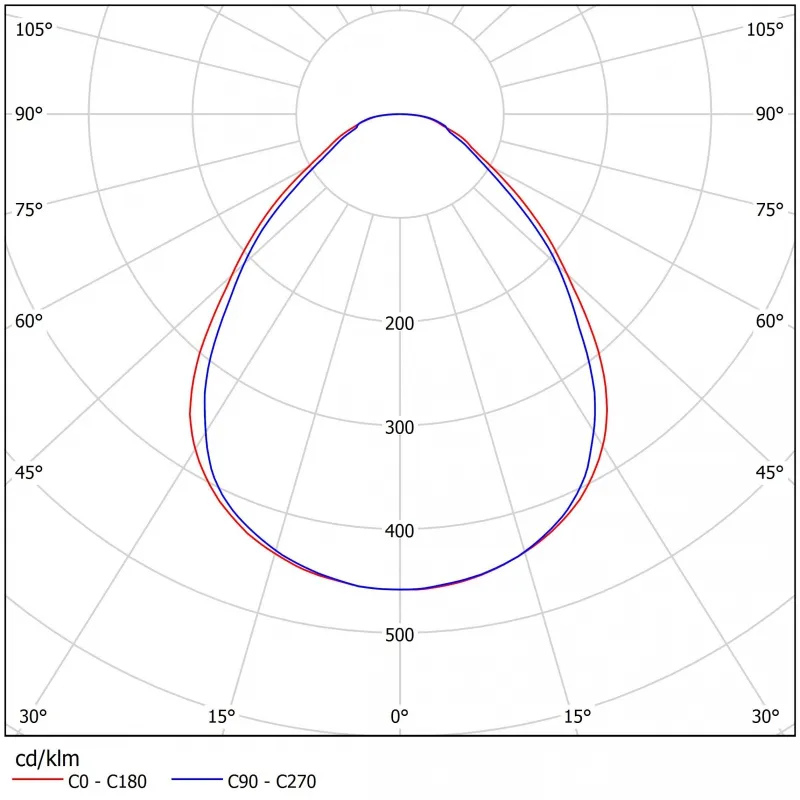

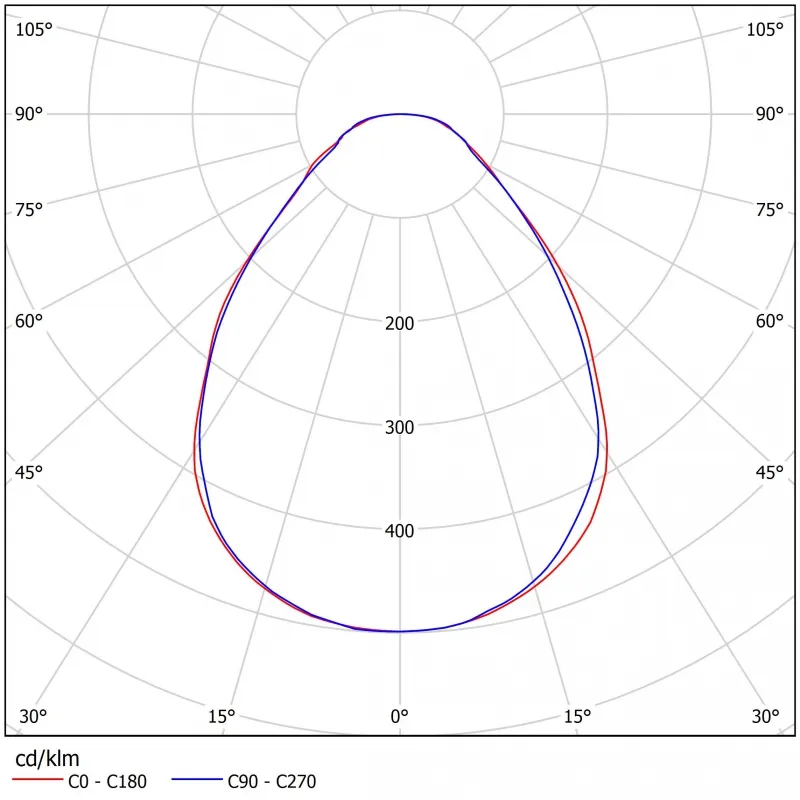

Тип кривой силы света |
Д - косинусная 120˚ |
Тип подключения/клеммная колодка |
Wago |
Корпус светильника |
оцинкованый металл с полимерным покрытием |
Материал рассеивателя |
призматический полистерол, 3 мм |
Крепление |
встраиваемый/накладной |

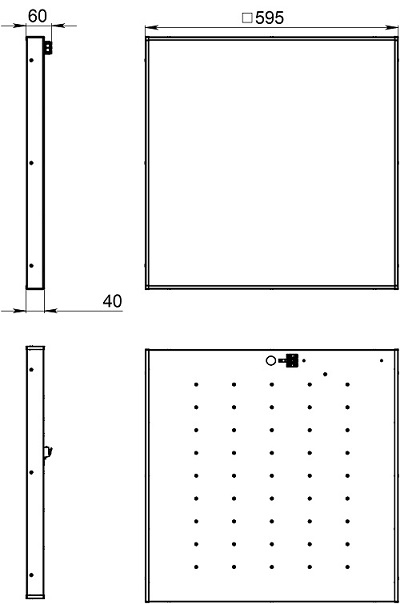

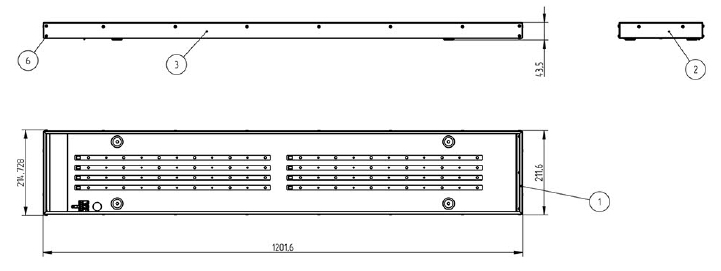

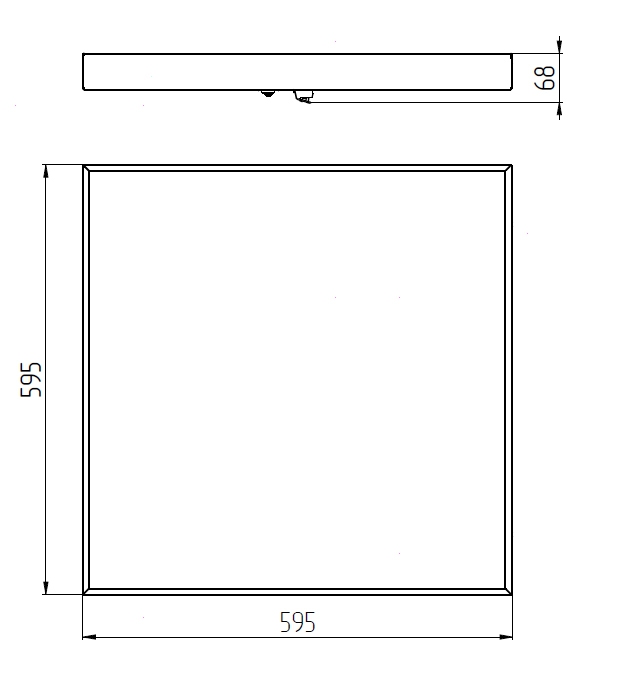

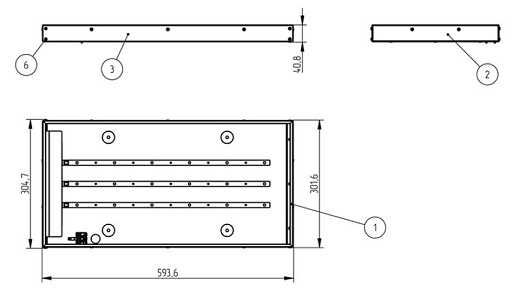

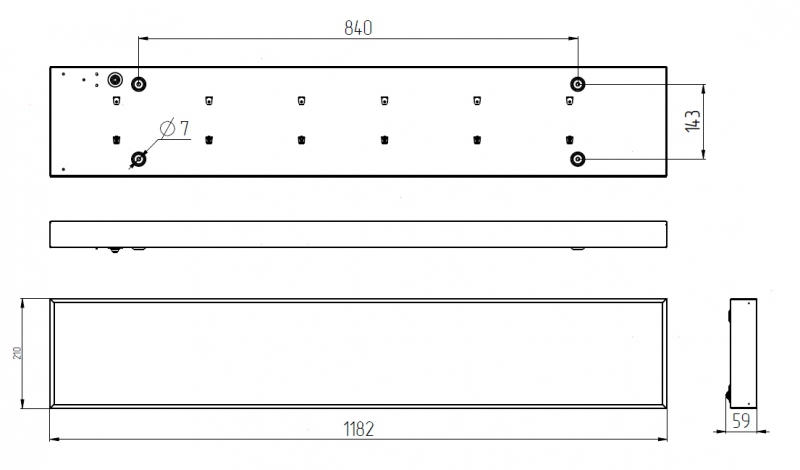

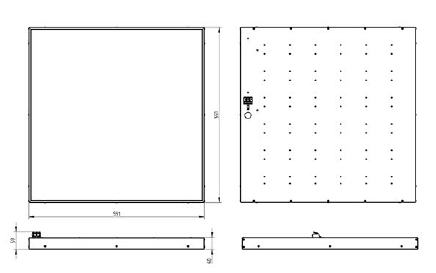

Габаритные размеры светильника, мм |
595×298х40, 595×595х50, 1200×210х50, 595×595х40 |
Масса светильника не более, кг |
1,9-2,5 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, лет |
3 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|

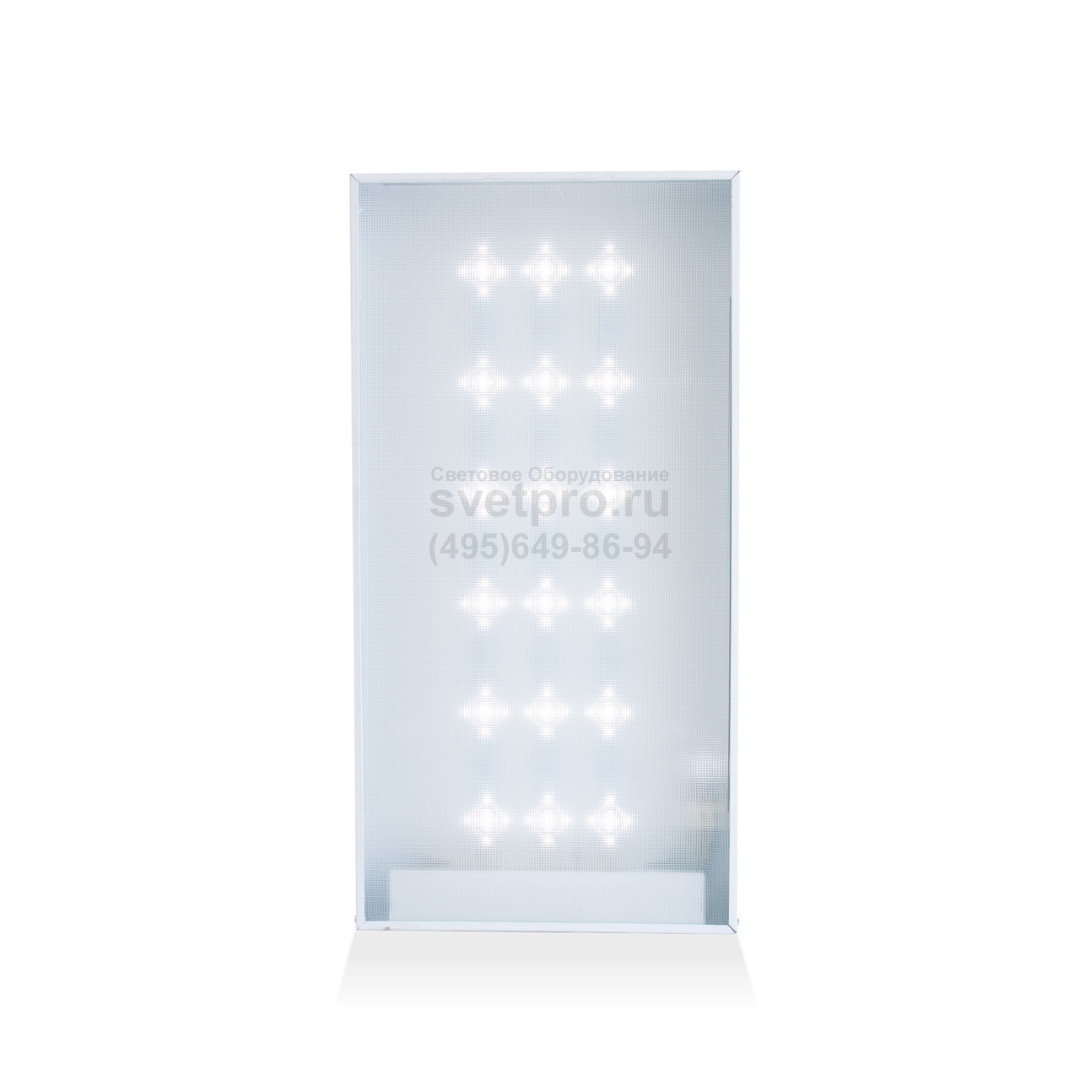

ССВ 15-1600-Н50 (замена ССВ 15-1500-Н50) | 18 | 15 | 1890 | КСС | Размеры |

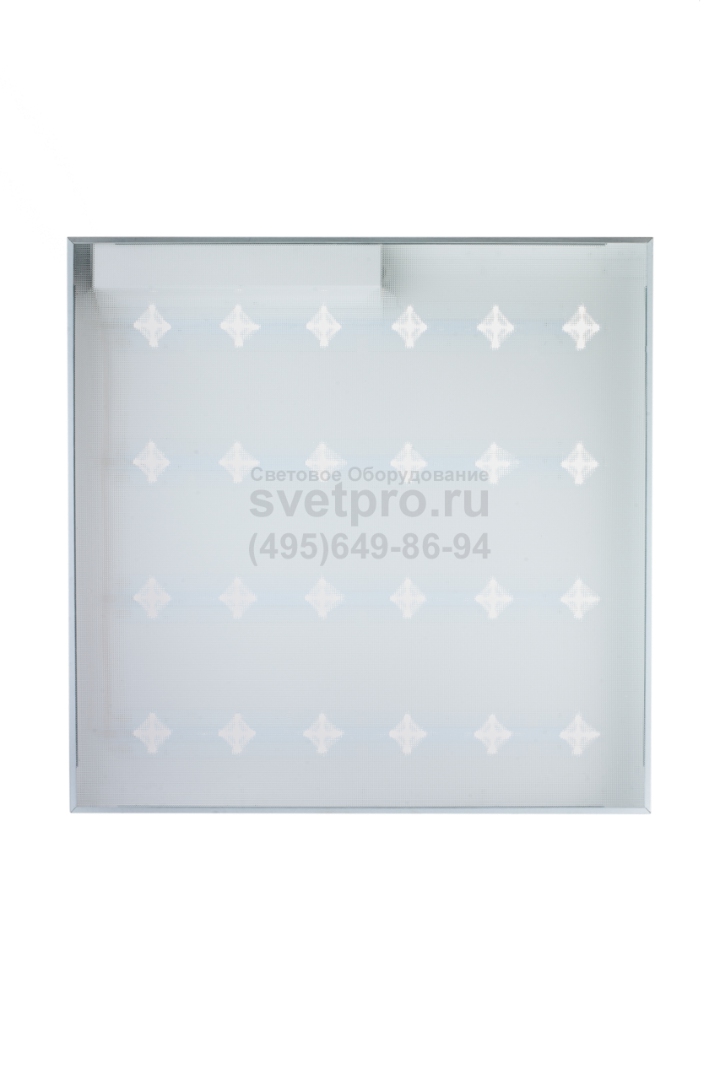

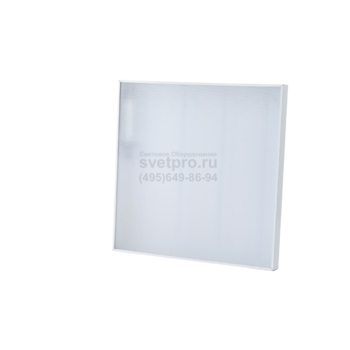

ССВ 23-2400-А40 (замена ССВ 23-2300-А40) | 24 | 23 | 2880 | КСС | Размеры |

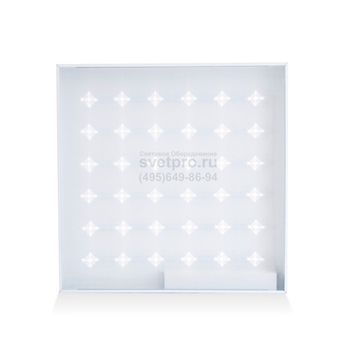

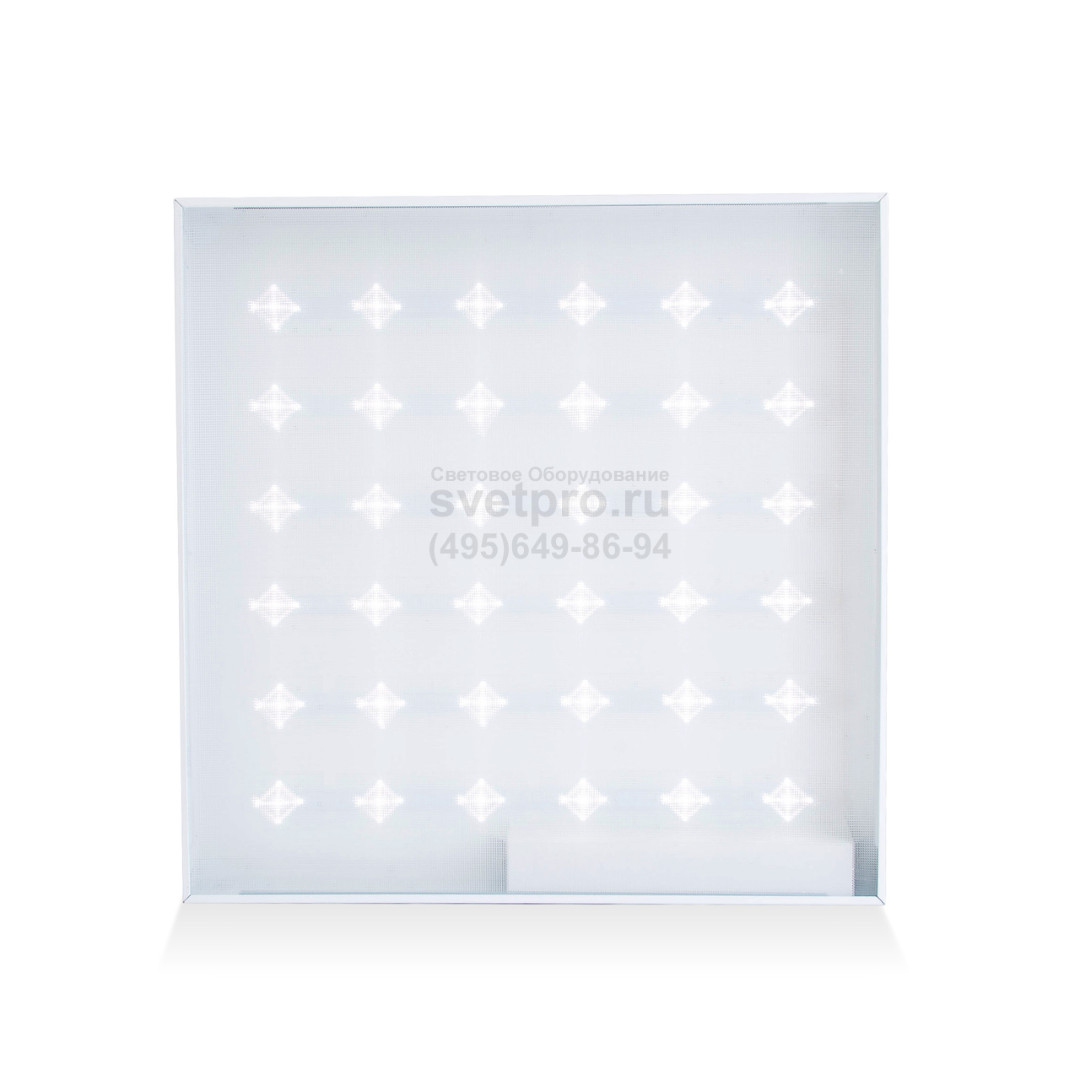

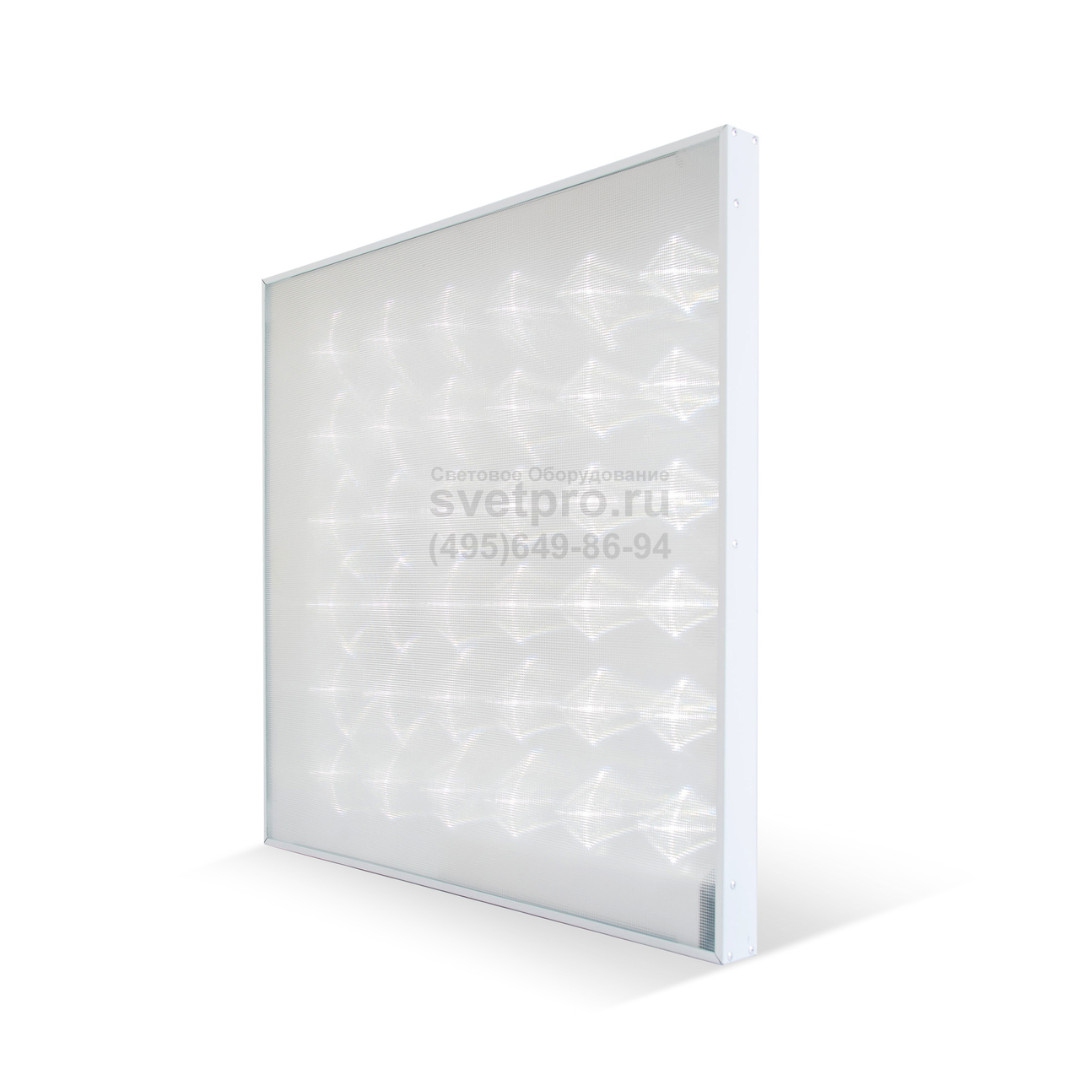

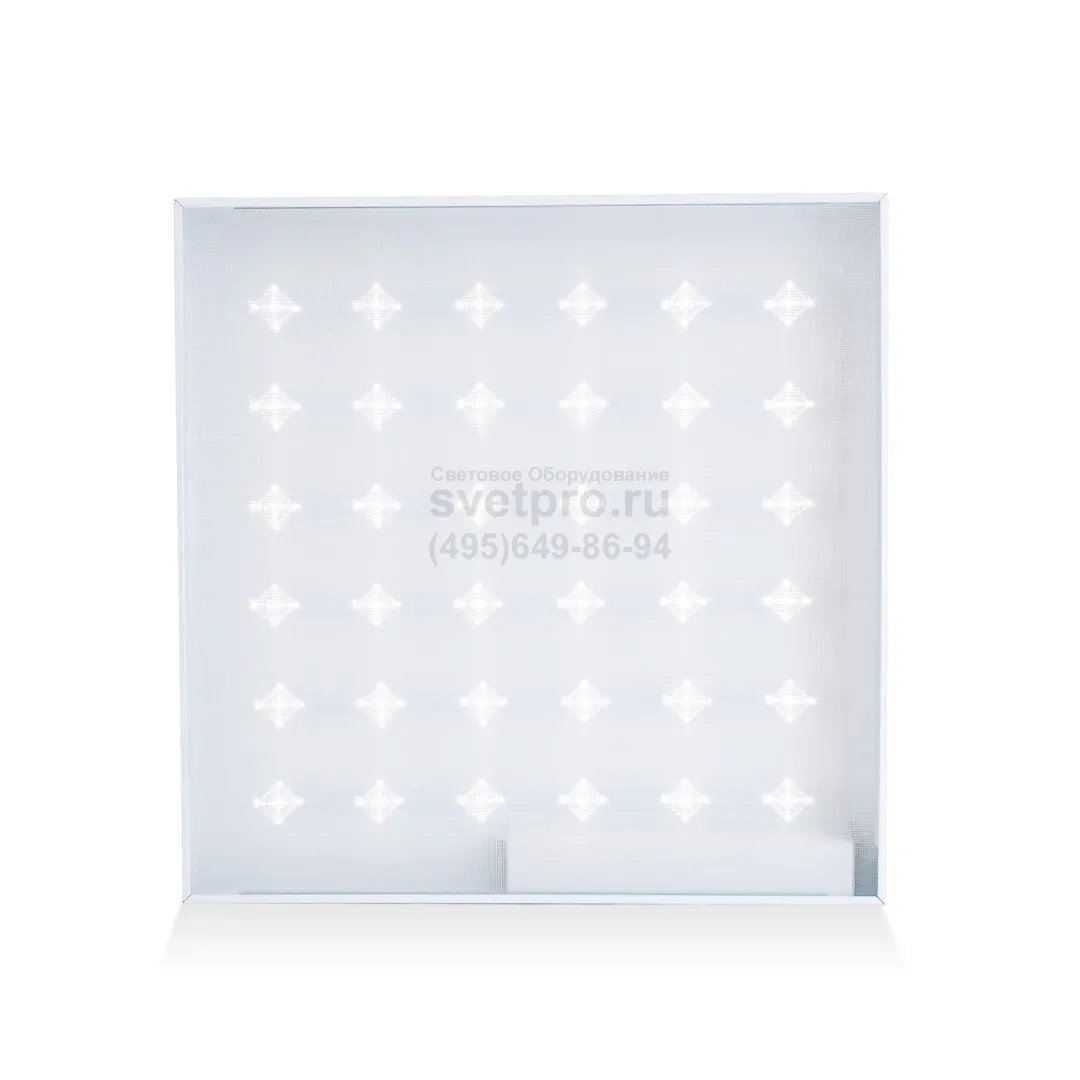

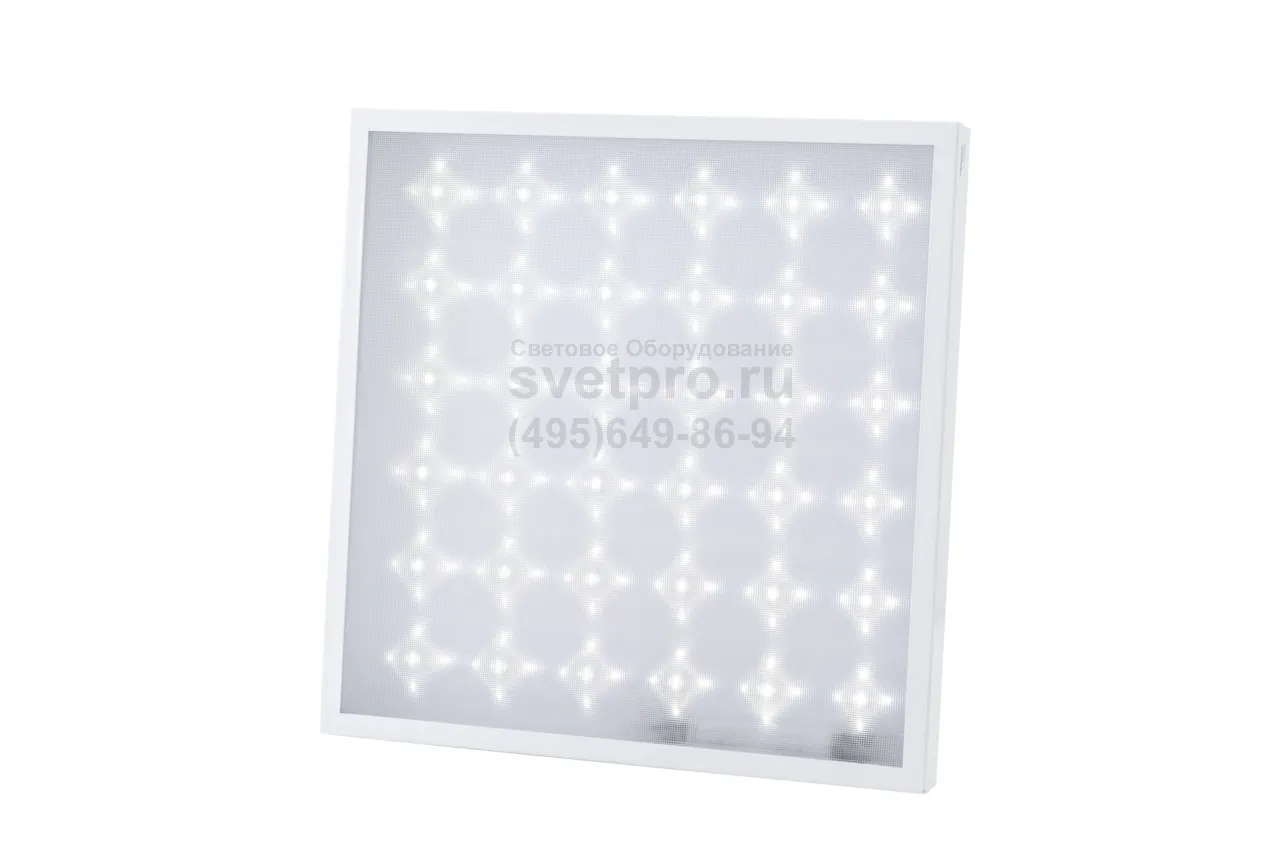

ССВ 28-3100-А50 (замена ССВ 30-3000-А50) | 36 | 28 | 3780 | КСС | Размеры |
ССВ 28-3000-К50 (замена ССВ 30-2700-К50) | 36 | 28 | 3780 | КСС | Размеры |
ССВ 30-3000-Г40 с креплением типа "Грильято" | 36 | 30 | 3450 | КСС | Размеры |

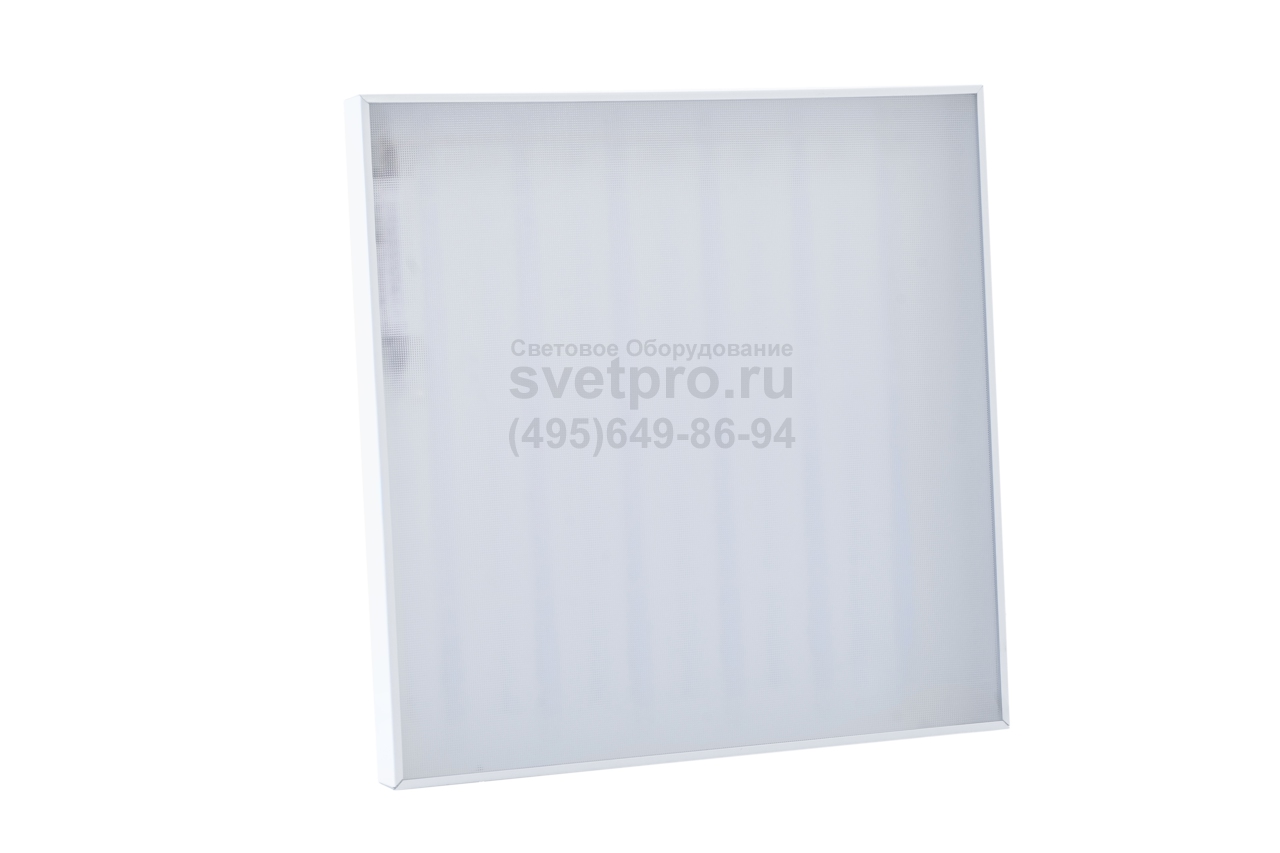

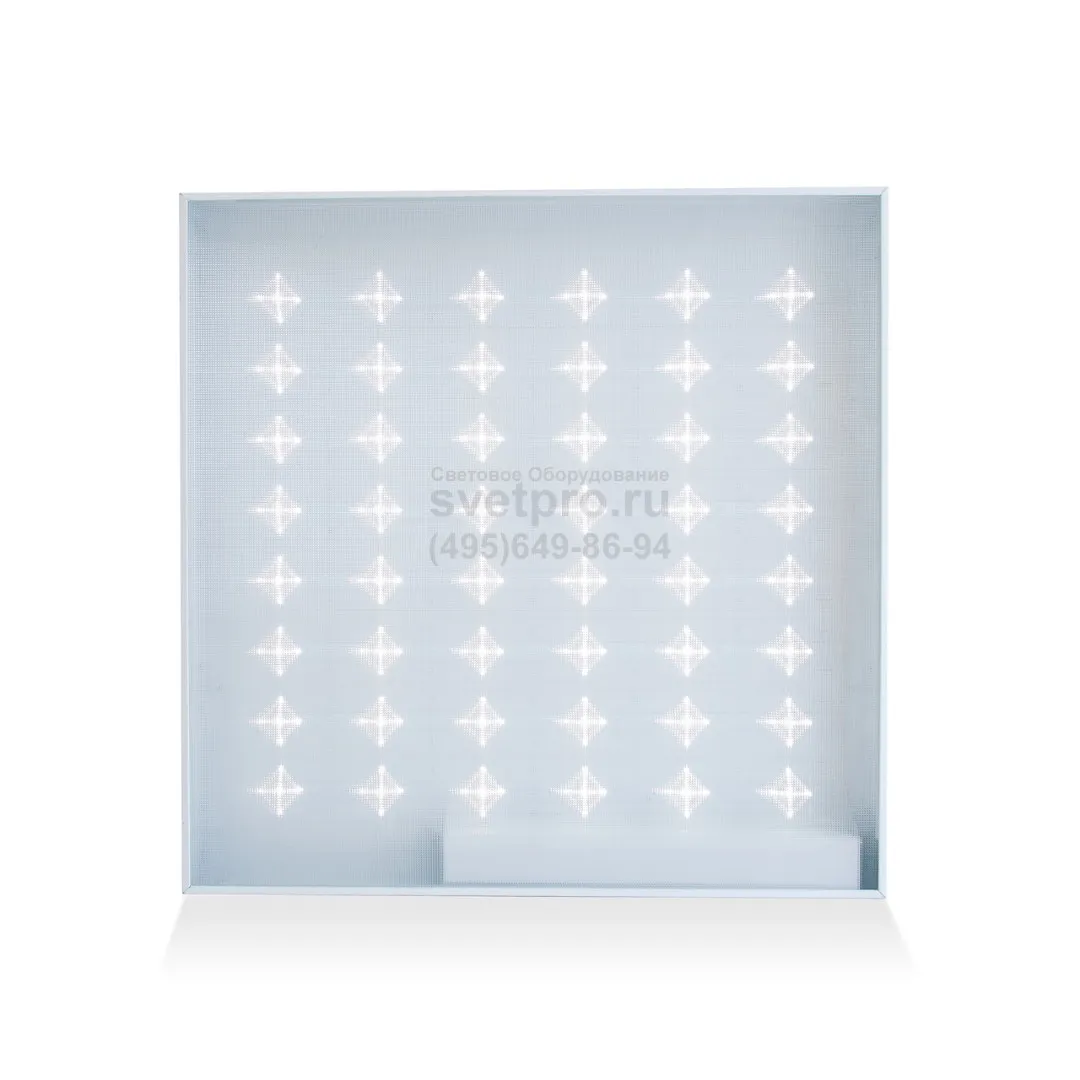

ССВ 37-4000-А50 (замена ССВ 37-3850-А50) | 48 | 37 | 5040 | КСС | Размеры |

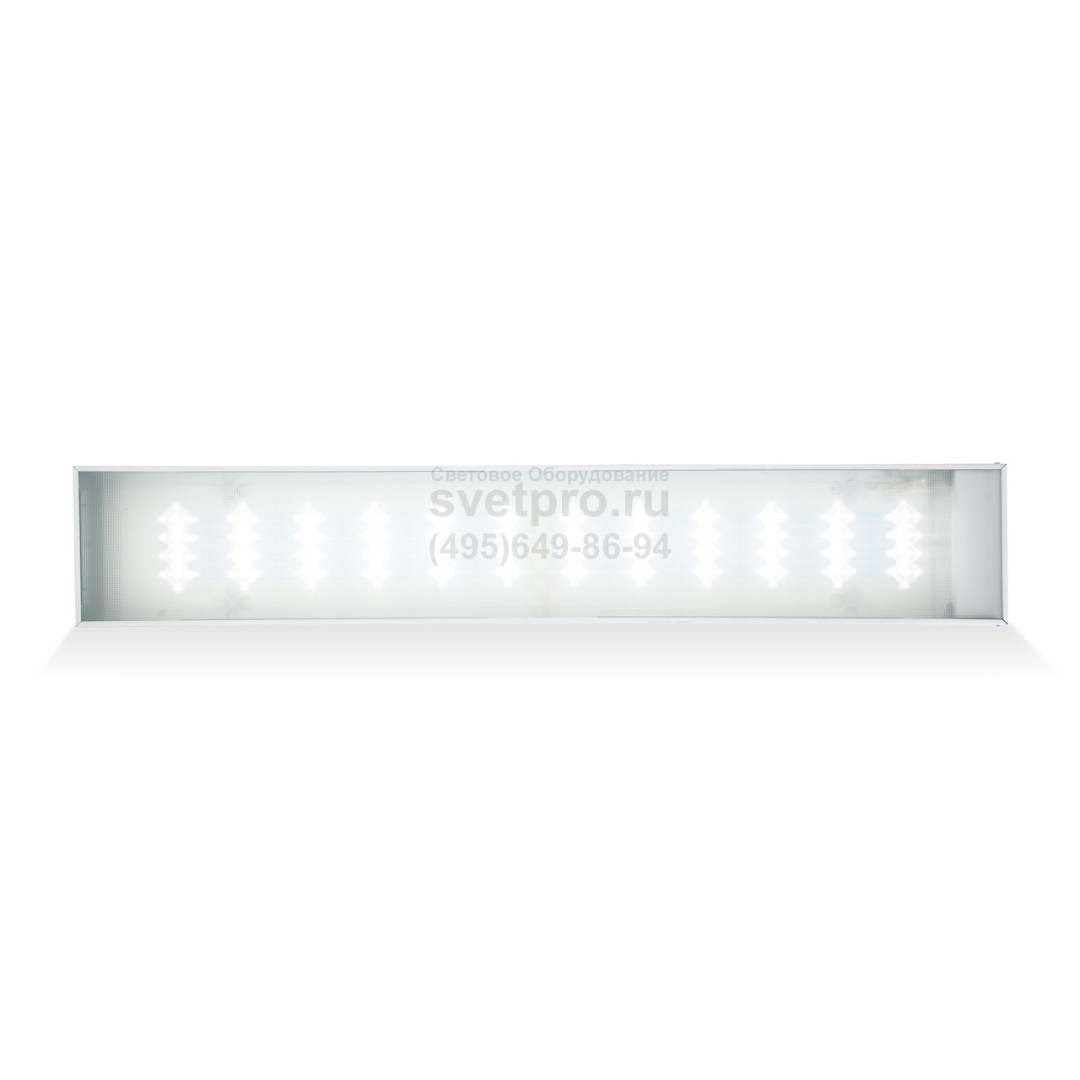

ССВ 37-3900-K50 (замена ССВ 37-3500-K50) | 48 | 37 | 5040 | КСС | Размеры |

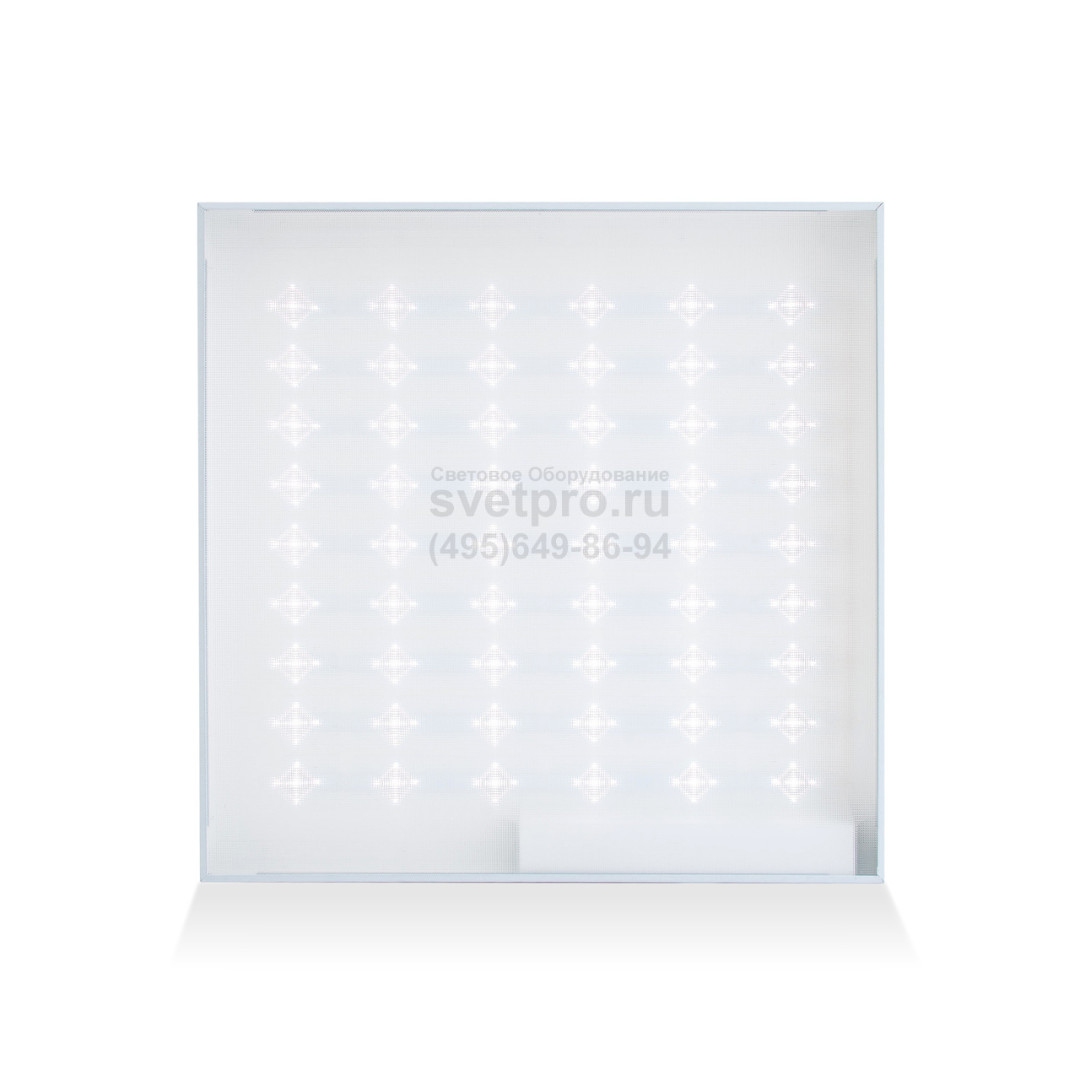

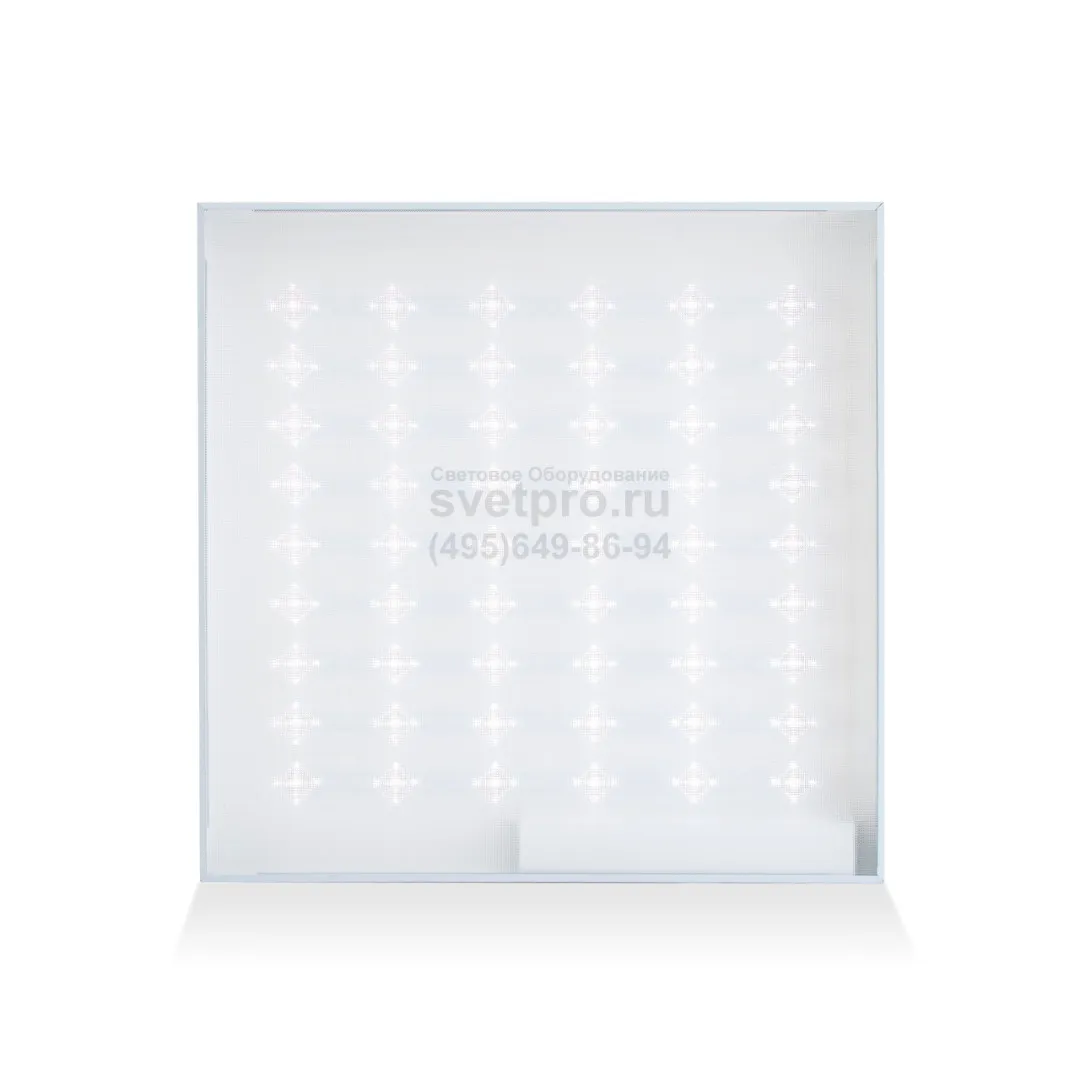

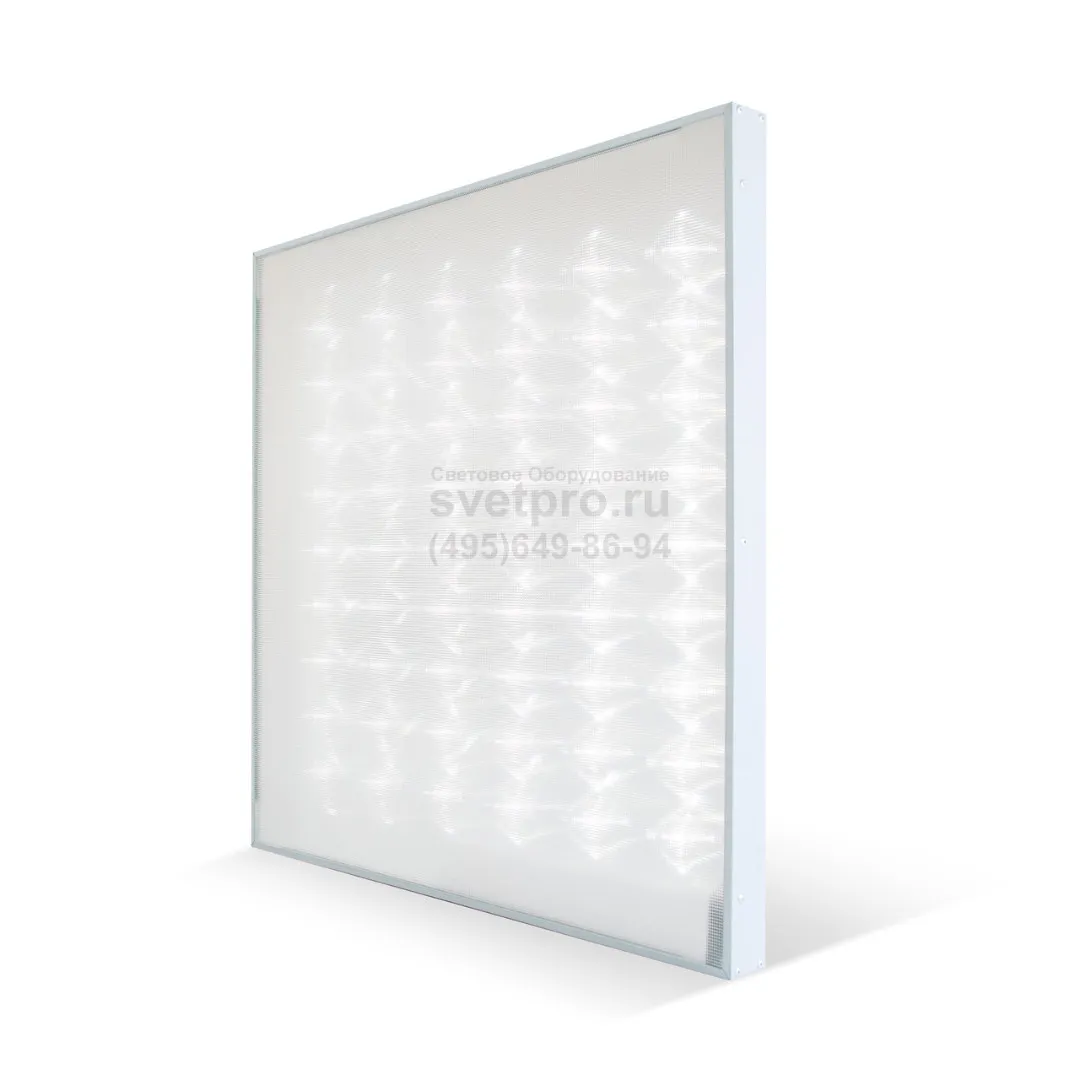

ССВ 41-4500-А50 (замена ССВ 41-4160-А50) | 54 | 41 | 5670 | КСС | Размеры |
ССВ 50-5800-А40 (замена ССВ 50-4800-А40) | 72 | 50 | 6840 | КСС | Размеры |
