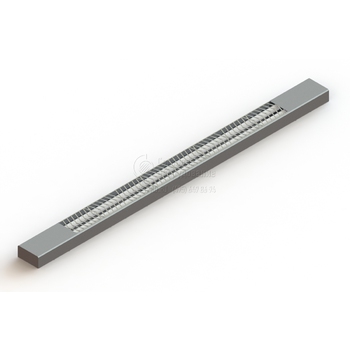

BR под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BR |
Мощность: | 18-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

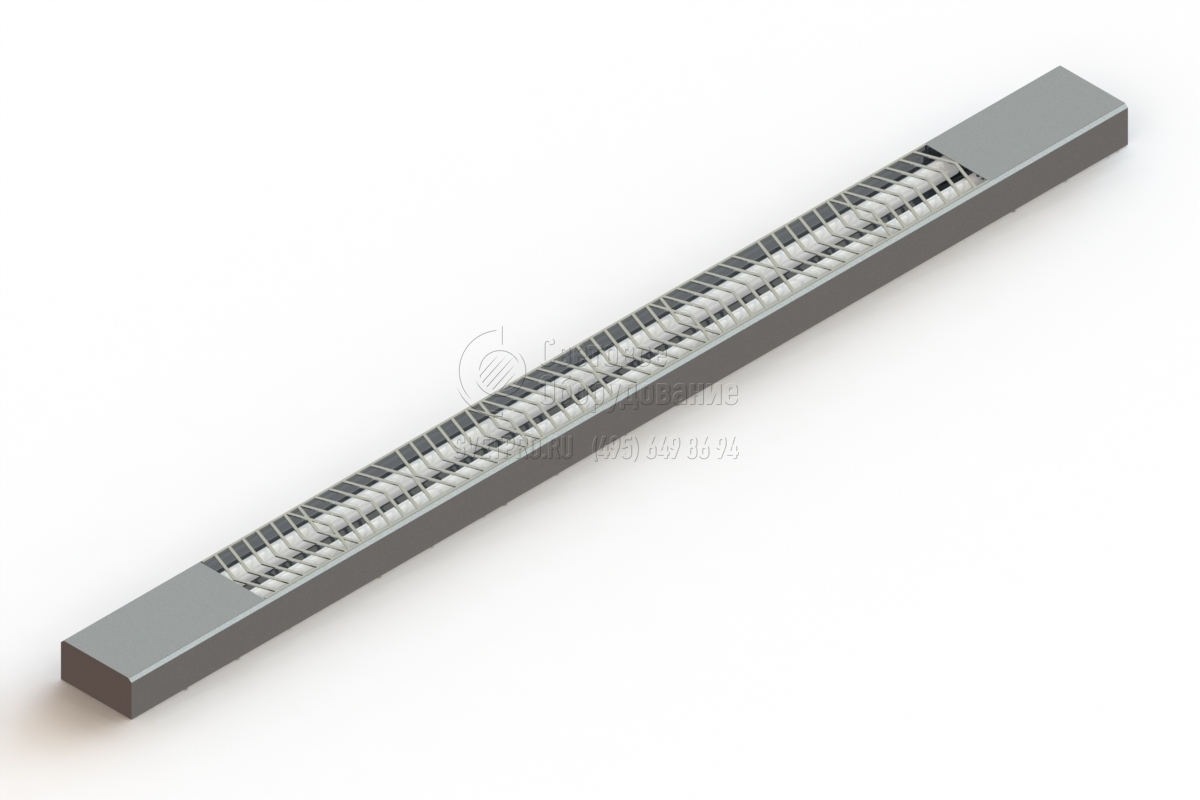

Светильники BR, работающие с лампами Т5 и Т8, устанавливаются в торговых залах, офисах, в помещениях административных и общественных объектов.
Формы монтажа: подвес и накладывание. Расстановка: одиночная или групповая, путем объединения в модульные конструкции. Действия упрощаются наличием принадлежностей, приобретаемых дополнительно. К ним относятся: тросовые подвесы (1,0; 2,0; 4,0 м), крепления, различные конфигурации соединений.
Работу ламп (1, 2, 4) поддерживает электронный пускорегулирующий аппарат. Значения доступной потребляемой мощности источника света: 18–58 Вт. Предложены версии для работы в аварийных ситуациях (БАП на 1 час).
Светильник образован алюминиевым корпусом, изготовленным из профиля. Форма продольного сечения – прямоугольная. Края закрываются стальными торцевыми заглушками, участки за пределами светового окна – тубусом, в том числе с шинопроводом. Оптические элементы: алюминиевый отражатель и решетки. Их количество определено модификацией светильника BR. Элементы изделия окрашены в базовые цвета: черный, белый, серебристый. Доступно окрашивание по заказу.
Модульный светильник прямоугольного поперечного сечения под одну или две линейные люминесцентные лампы. Корпус светильника изготовлен из алюминиевого профиля.
Оснащен высококачественным алюминиевым отражателем.
Варианты исполнения:
- с электронным ПРА (Е)
- с электронным ПРА, аварийное исполнение (М)
Длительность работы в аварийном режиме – 1 час.
Источник света – линейная люминесцентная лампа Т8, Т5
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BR можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

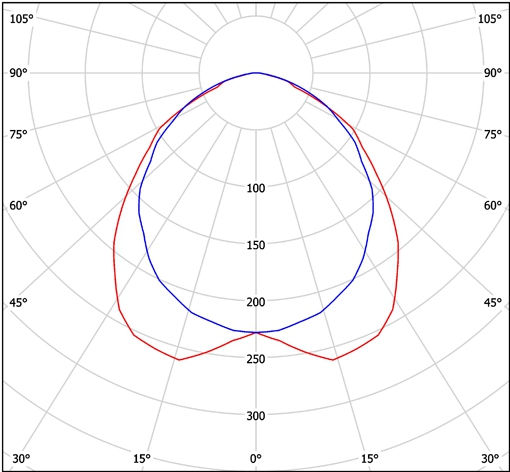

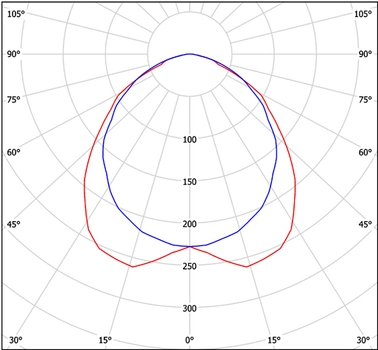

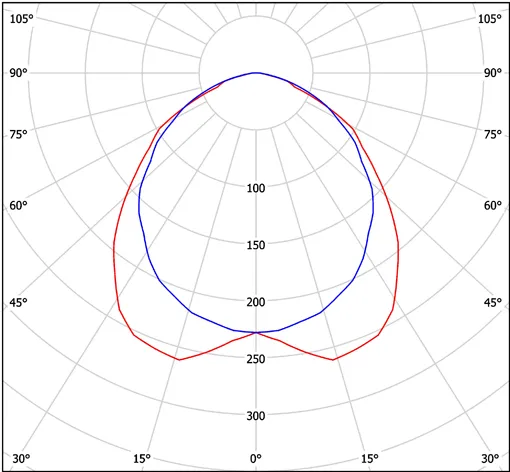

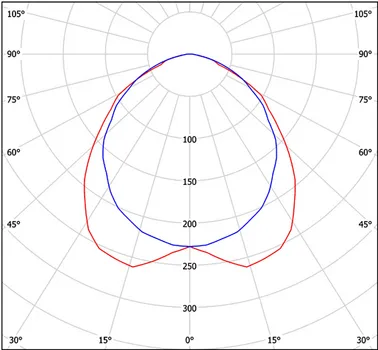

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

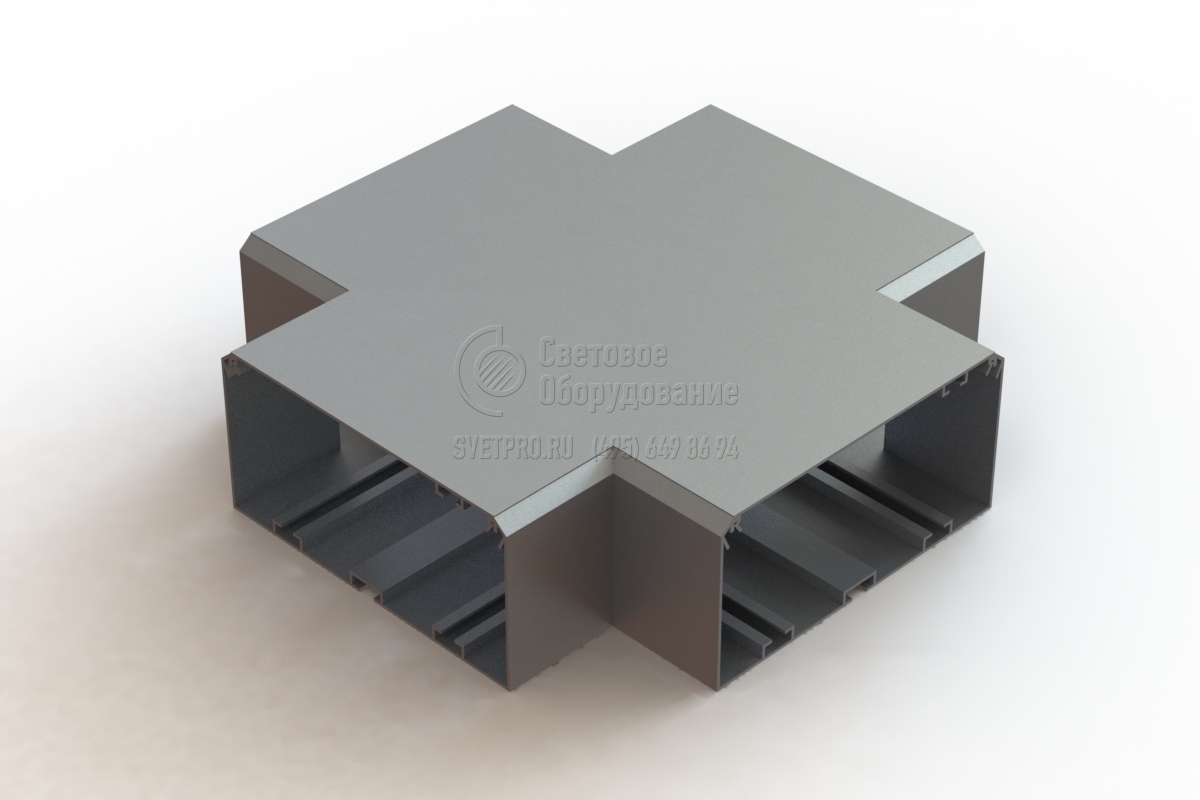

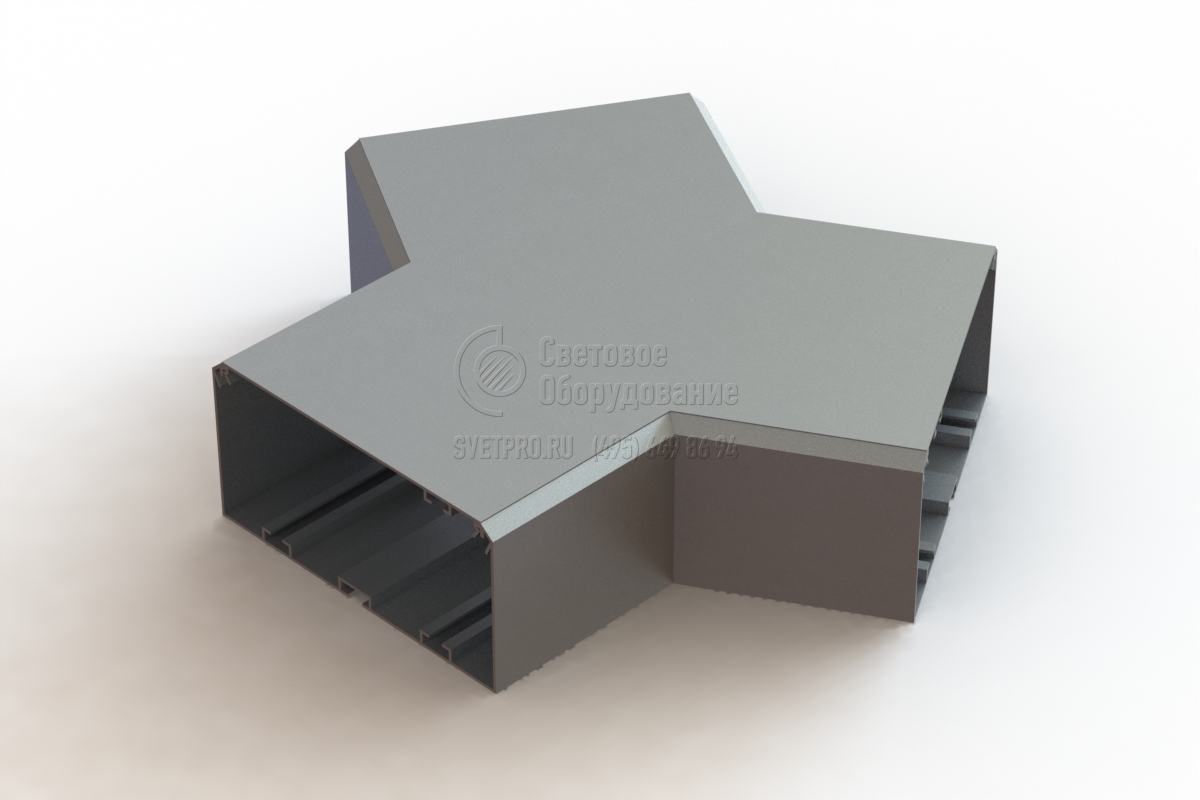

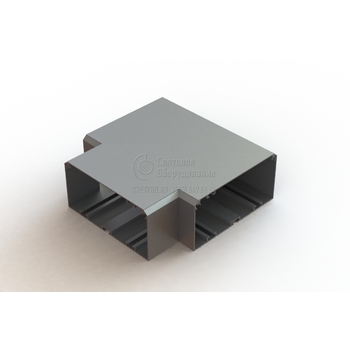

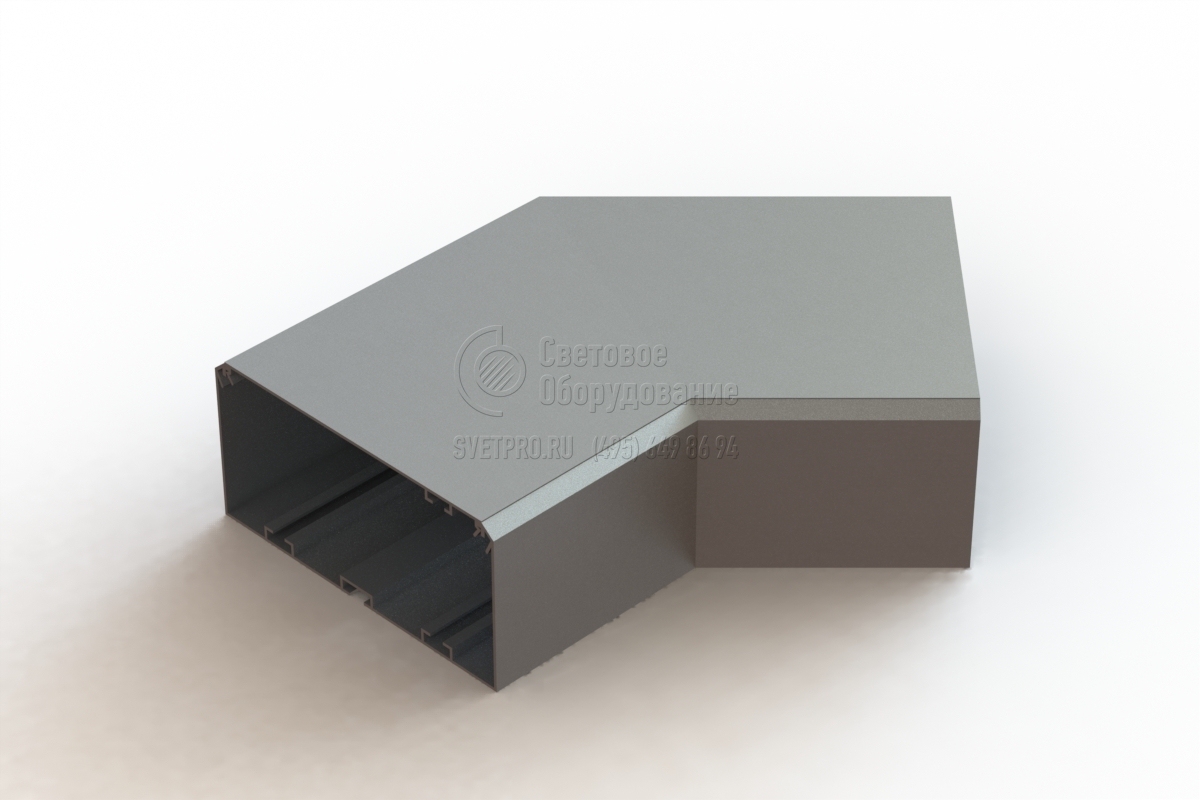

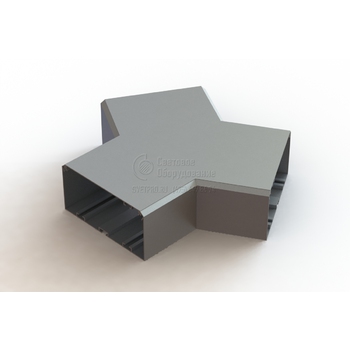

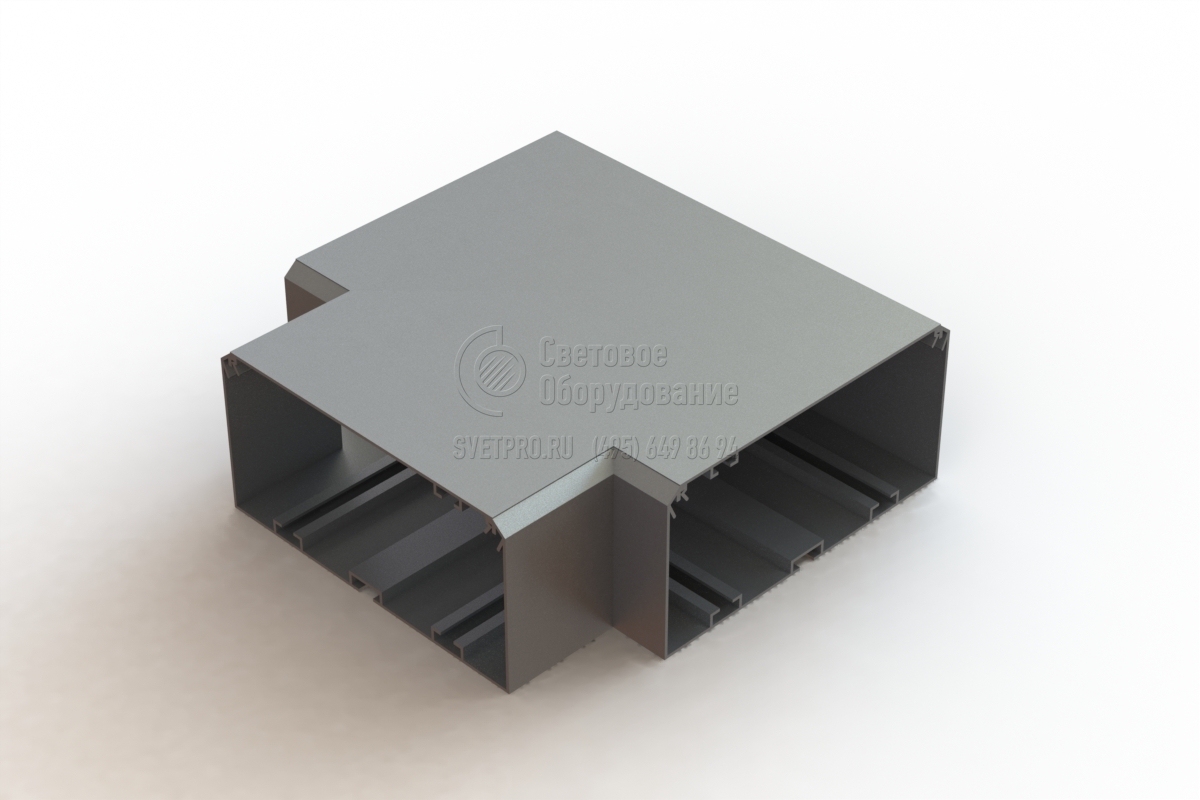

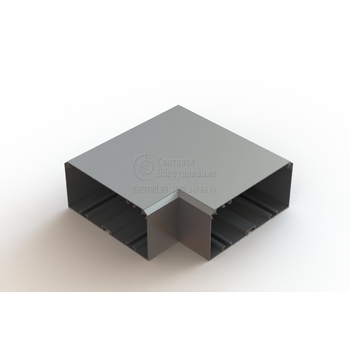

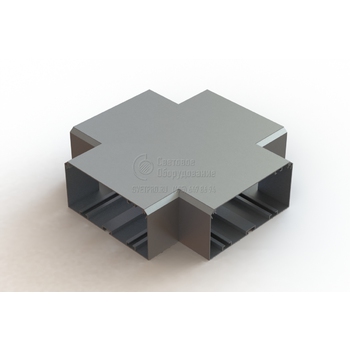

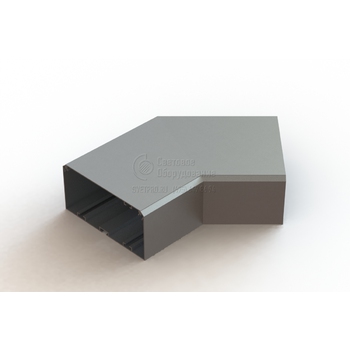

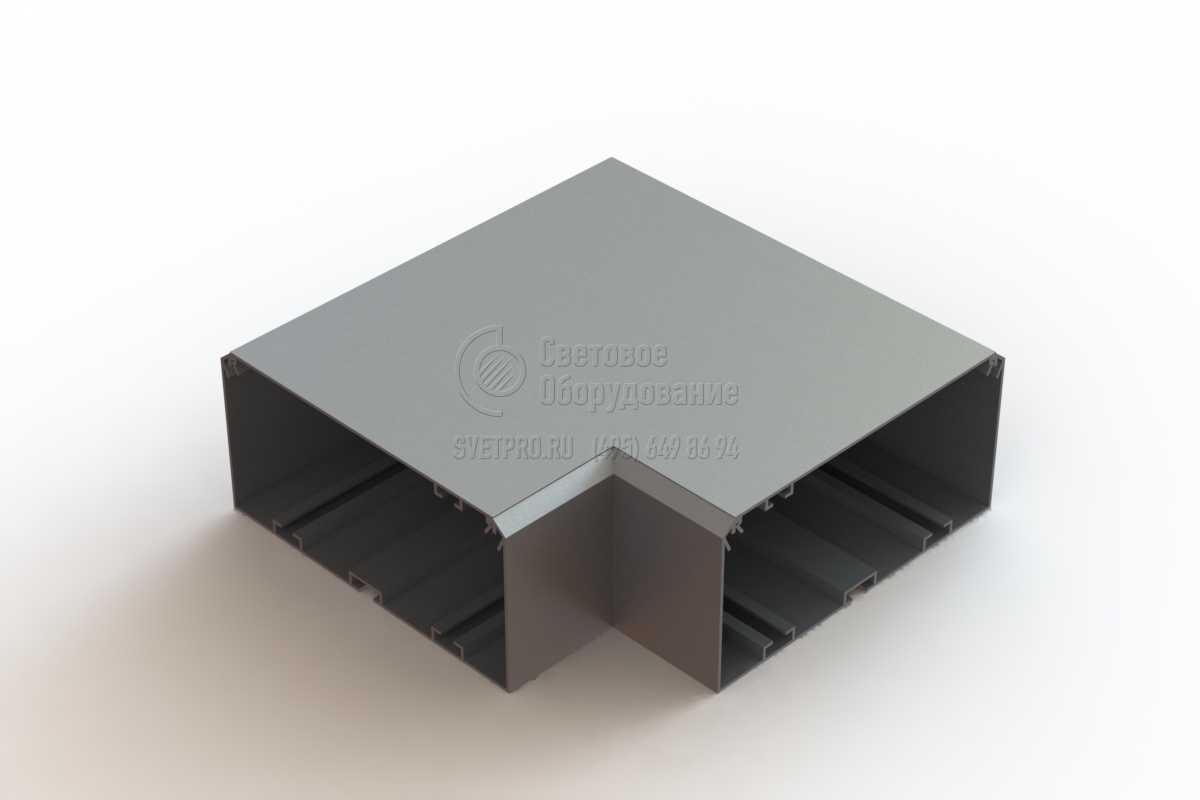

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

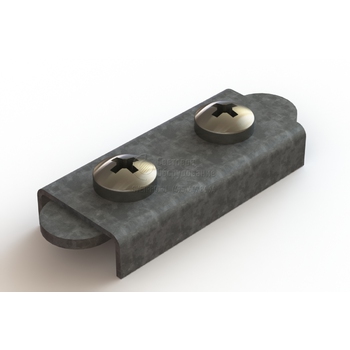

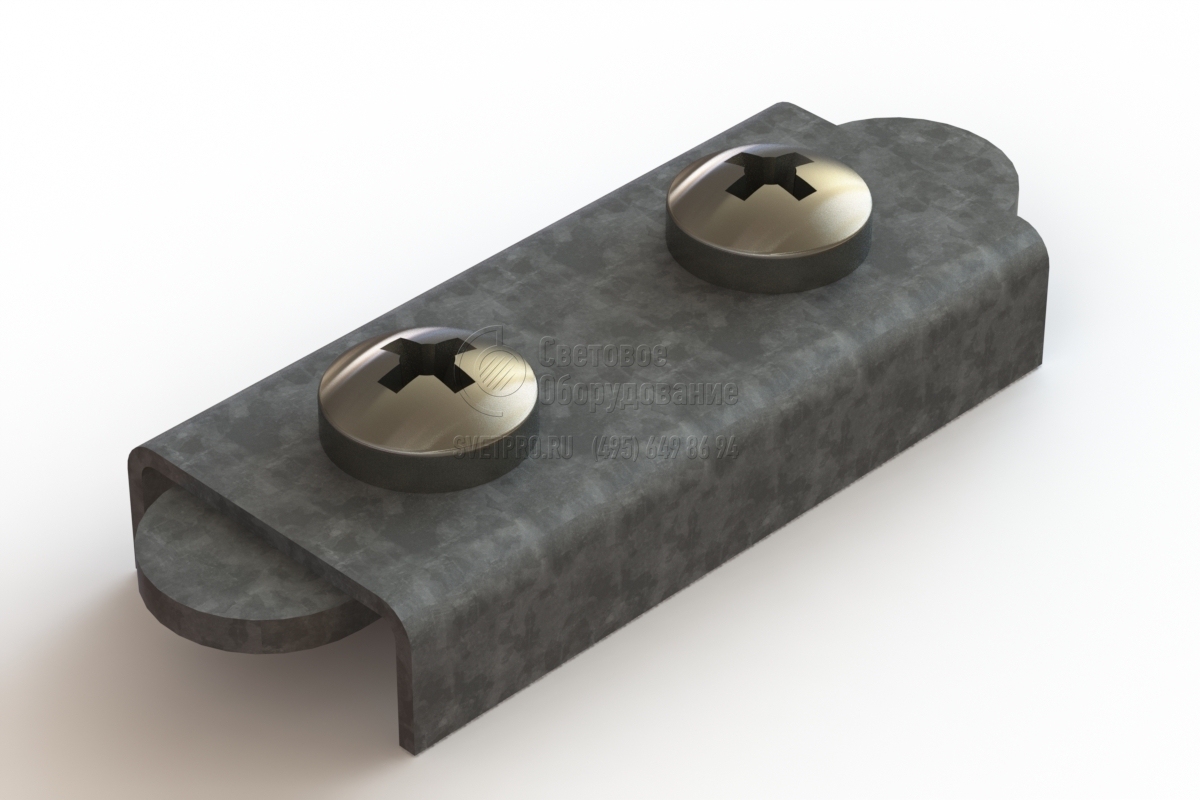

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

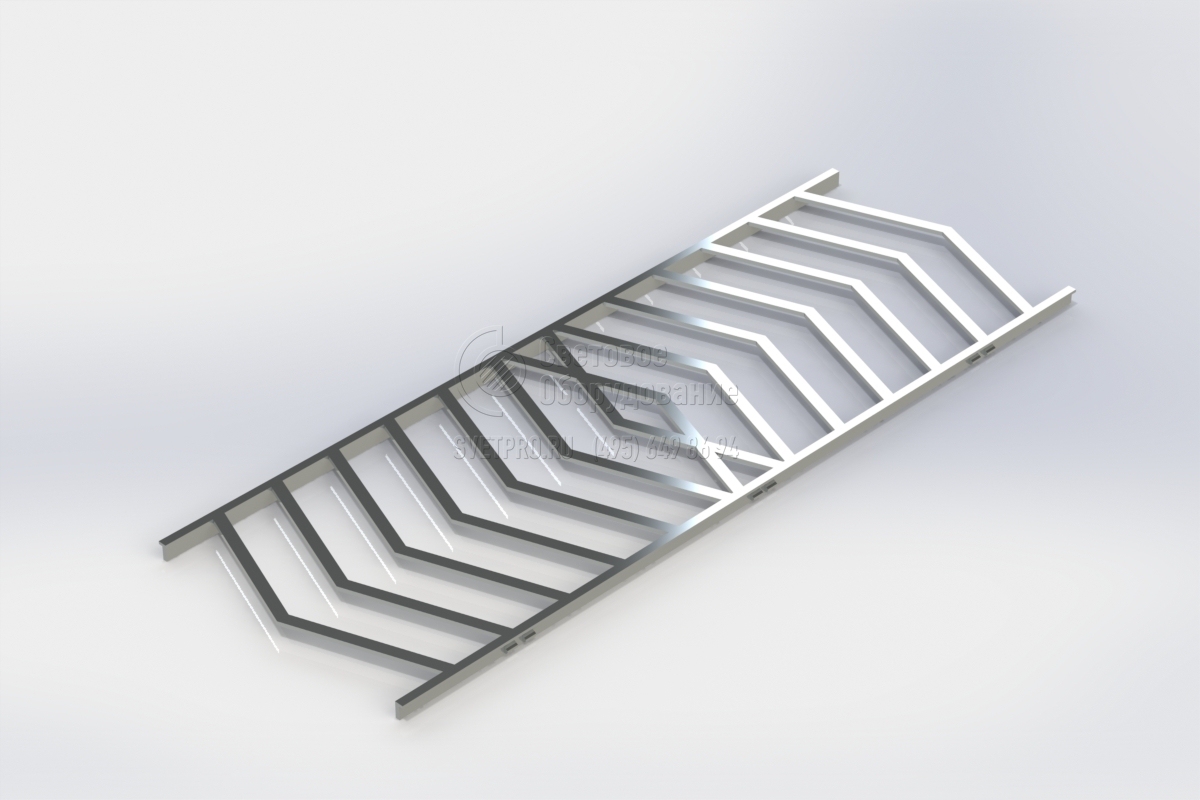

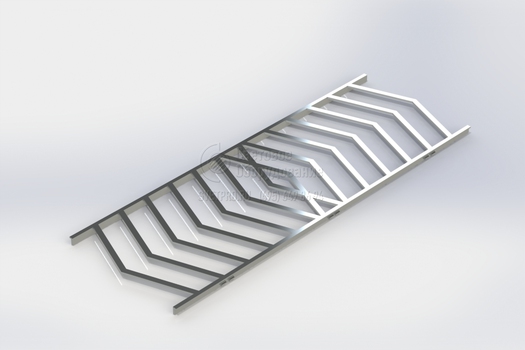

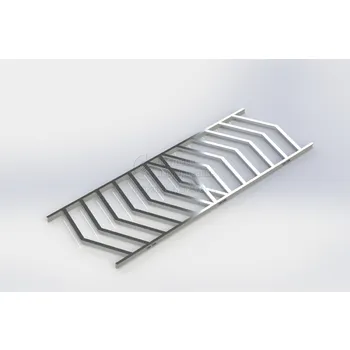

Решетки
Материал: полистирол - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100047-1 | Решетка BR Halla lighting белый | |
103-100047-4 | Решетка BR Halla lighting прозрачный | |
103-100047-5 | Решетка BR Halla lighting хром |

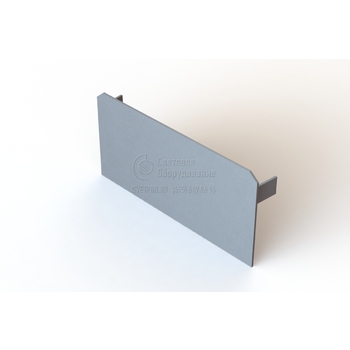

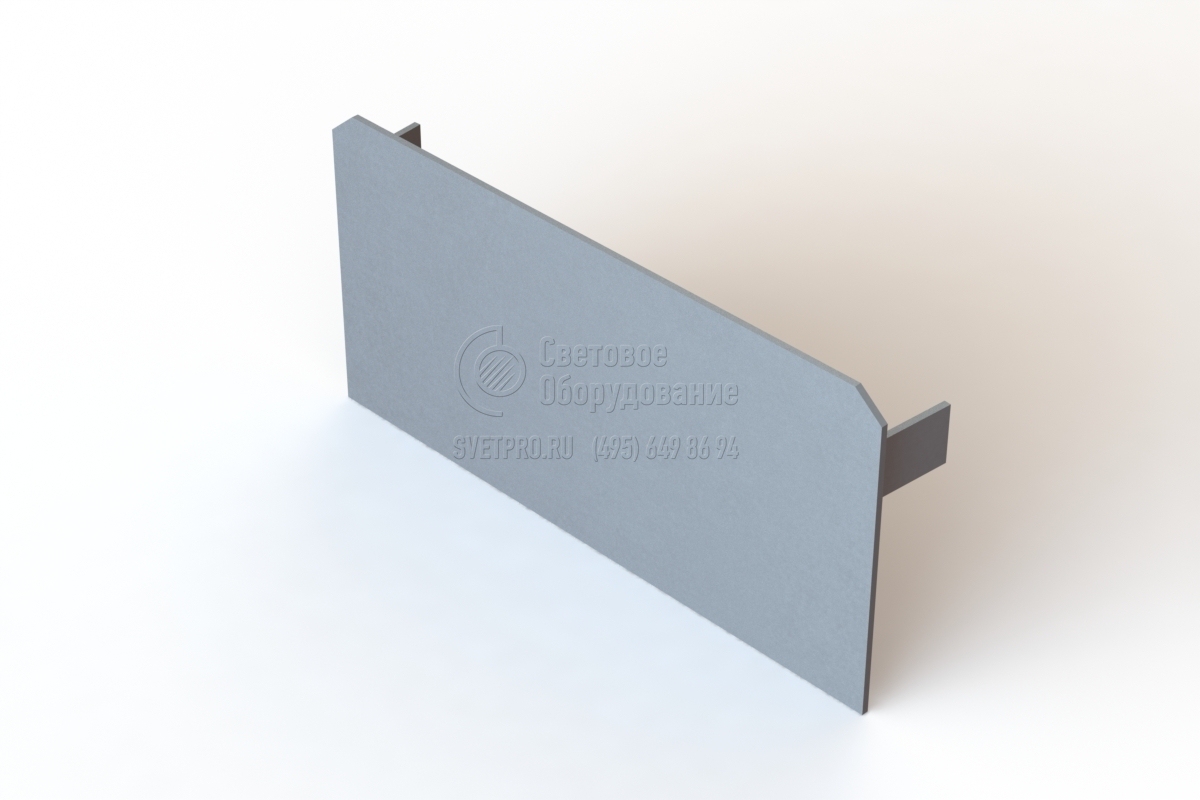

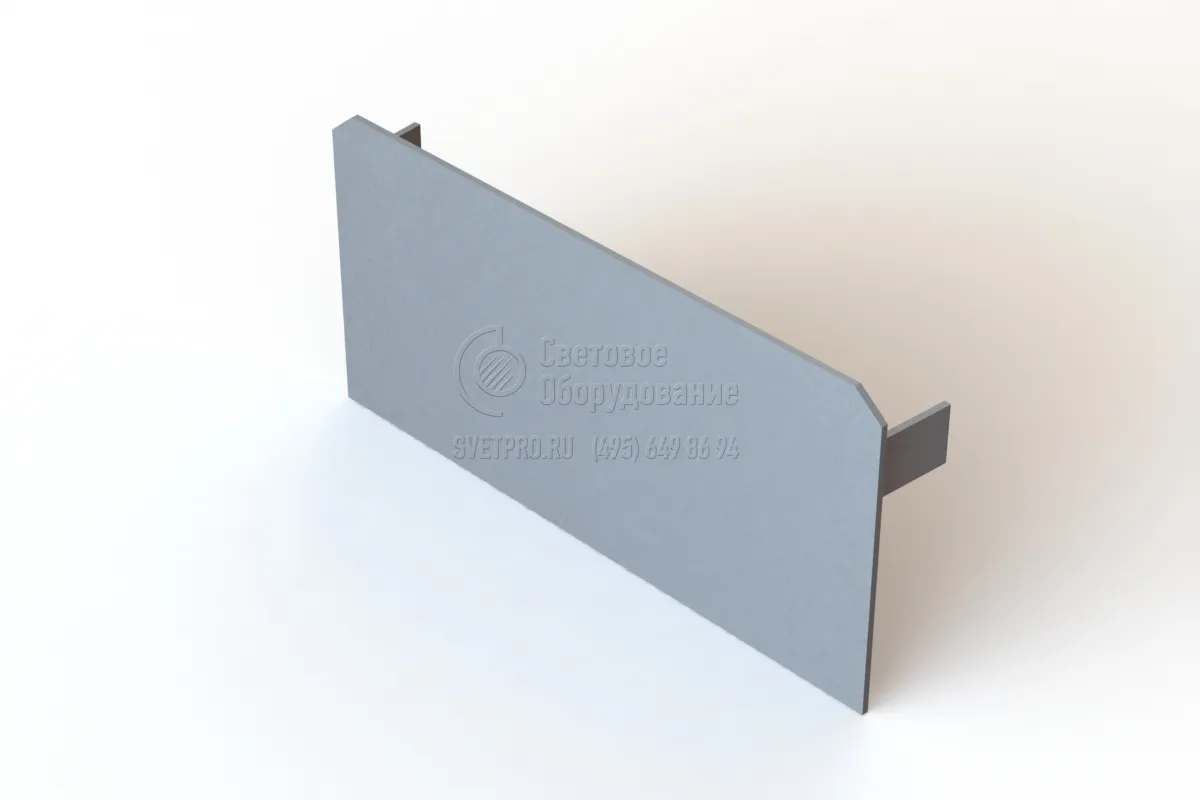

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100006-1 | Заглушка BR-C-M Halla lighting белый | |
103-100006-2 | Заглушка BR-C-M Halla lighting серебро | |
103-100006-3 | Заглушка BR-C-M Halla lighting черный |

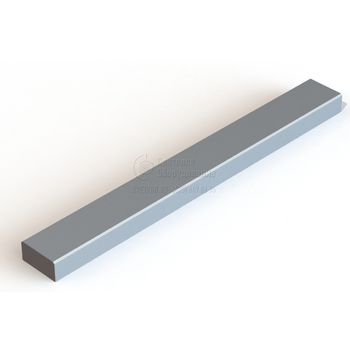

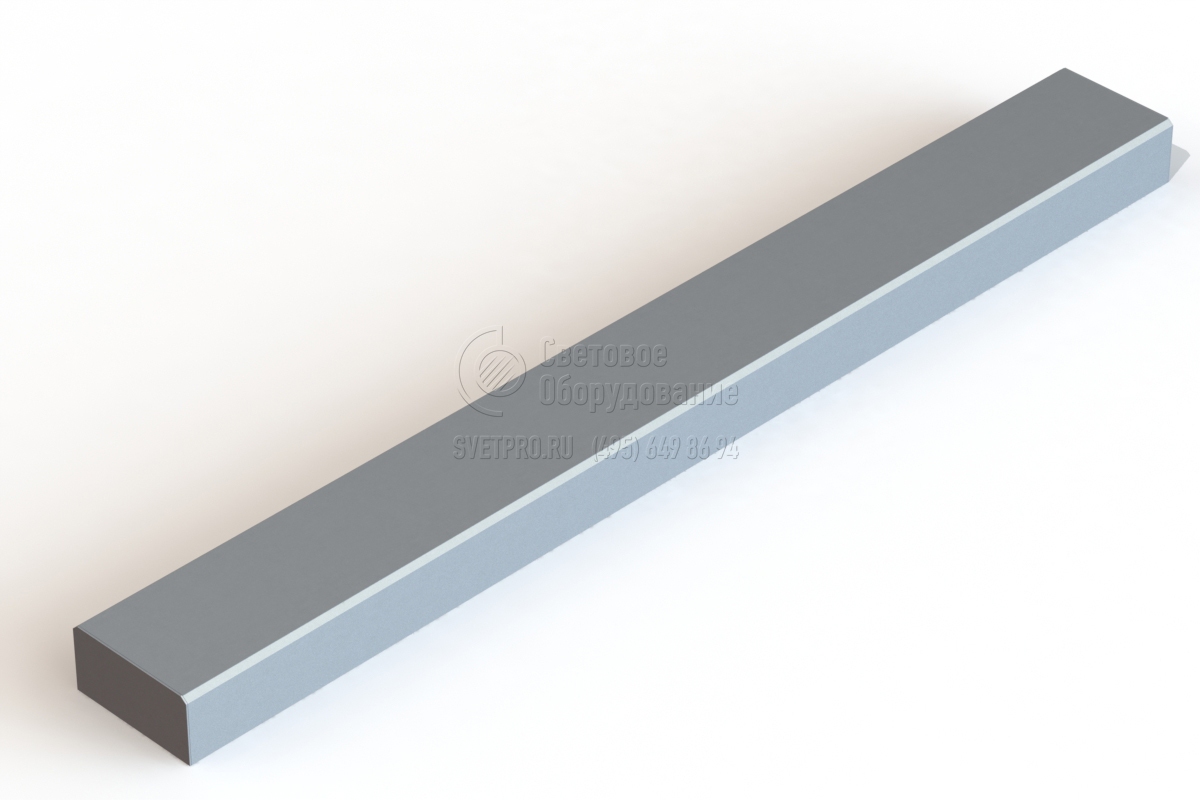

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

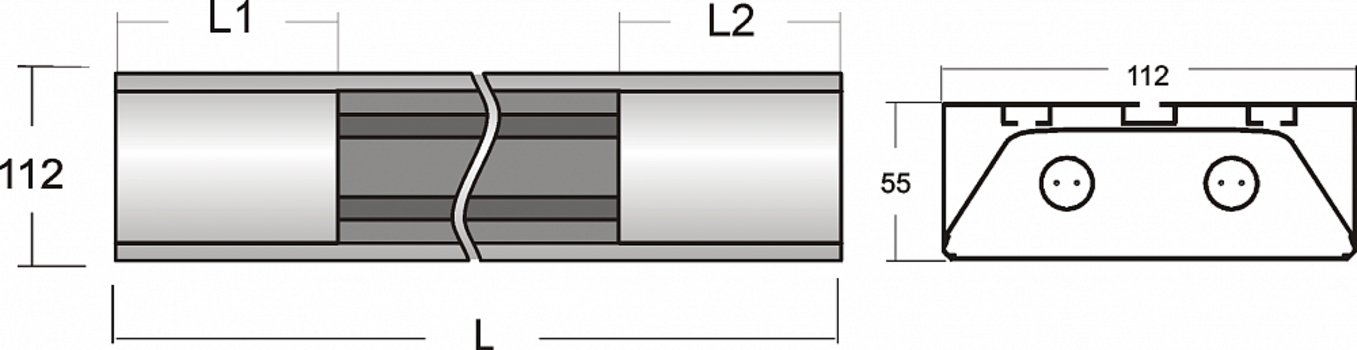

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Длина крышки L2, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|
101-100079-1 |
белый |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100079-2 |
серебро |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100079-3 |
черный |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100080-1 |
белый |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100080-2 |
серебро |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100080-3 |
черный |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100081-1 |
белый |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100081-2 |
серебро |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100081-3 |
черный |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100082-1 |
белый |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100082-2 |
серебро |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100082-3 |
черный |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100083-1 |
белый |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100083-2 |
серебро |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100083-3 |
черный |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100084-1 |
белый |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
262 |
262 |
3 200 |
101-100084-2 |
серебро |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
262 |
262 |
3 200 |
101-100084-3 |
черный |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
262 |
262 |
3 200 |
101-100085-1 |
белый |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
262 |
262 |
3 500 |
101-100085-2 |
серебро |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
262 |
262 |
3 500 |
101-100085-3 |
черный |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
262 |
262 |
3 500 |
101-100086-1 |
белый |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100086-2 |
серебро |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100086-3 |
черный |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100506-1 |
белый |
ЭПРА / БАП |
1 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100506-2 |
серебро |
ЭПРА / БАП |
1 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100506-3 |
черный |
ЭПРА / БАП |
1 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100507-1 |
белый |
ЭПРА / БАП |
1 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100507-2 |
серебро |
ЭПРА / БАП |
1 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100507-3 |
черный |
ЭПРА / БАП |
1 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100508-1 |
белый |
ЭПРА / БАП |
1 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100508-2 |
серебро |
ЭПРА / БАП |
1 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100508-3 |
черный |
ЭПРА / БАП |
1 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100509-1 |
белый |
ЭПРА / БАП |
2 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100509-2 |
серебро |
ЭПРА / БАП |
2 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100509-3 |
черный |
ЭПРА / БАП |
2 |
T8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100510-1 |
белый |
ЭПРА / БАП |
2 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100510-2 |
серебро |
ЭПРА / БАП |
2 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100510-3 |
черный |
ЭПРА / БАП |
2 |
T8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100511-1 |
белый |
ЭПРА / БАП |
2 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100511-2 |
серебро |
ЭПРА / БАП |
2 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100511-3 |
черный |
ЭПРА / БАП |
2 |
T8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
