BRC-LED-G13 под светодиодные трубки
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BRC-LED-G13 |
Мощность: | 9-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильники BRC-LED-G13 предназначены для реализации задач по освещению магазинов и торговых центров, помещений в административных, общественных организациях и офисах.
Предлагаемые дополнительно принадлежности позволяют применить подвесной или накладной способ монтажа. Длина тросовых подвесов выбирается из значений: 1,0 (2,0; 4,0) м. Светильники устанавливаются одиночно (торцы закрываются заглушками) или группами, объединяемыми в модульные конструкции соединительными элементами.
Выбор модели BRC-LED-G13 ведется по мощности светодиодных ламп: 9, 18, 24 Вт, которых в изделии две. При этом учитываются цветовые предпочтения: черный, белый, серебристый, по заявке – иной по RAL.
Продольное сечение корпуса, изготовленного из алюминиевого профиля, прямоугольное. Крышка – овальной формы. Количество оптических решеток определено модификацией, цвет выбирается из предложенного: прозрачный, белый, хромирование. Рассеиватель, выполненный из призматического поликарбоната: матовый или прозрачный. Алюминиевый тубус, закрывающий часть корпуса, имеет 3 варианта окрашивания.

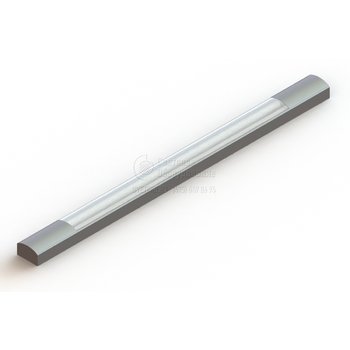

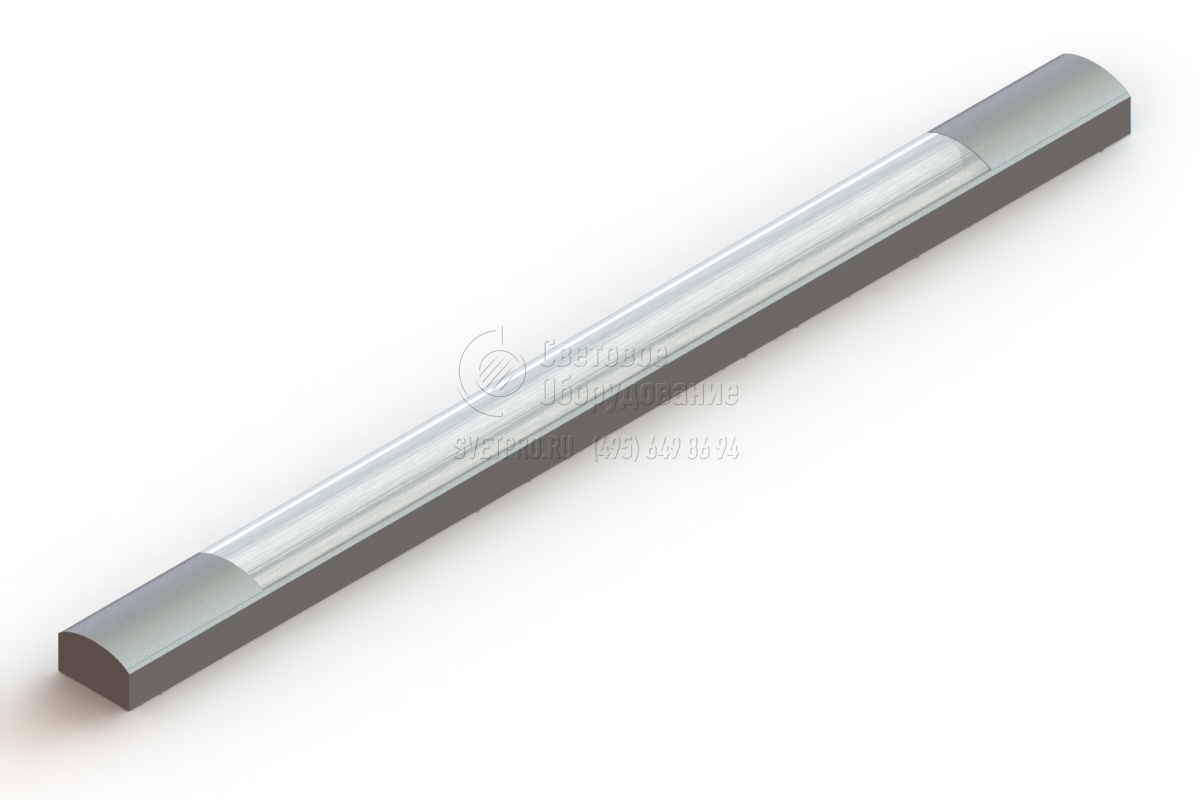

Модульный светильник прямоугольного поперечного сечения с овальной крышкой. Корпус светильника изготовлен из алюминиевого профиля.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BRC-LED-G13 можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

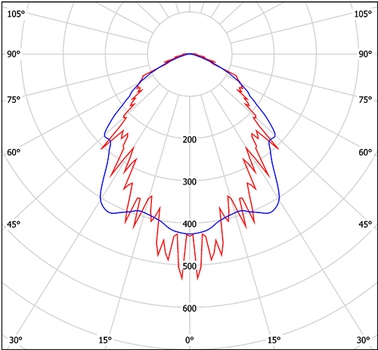

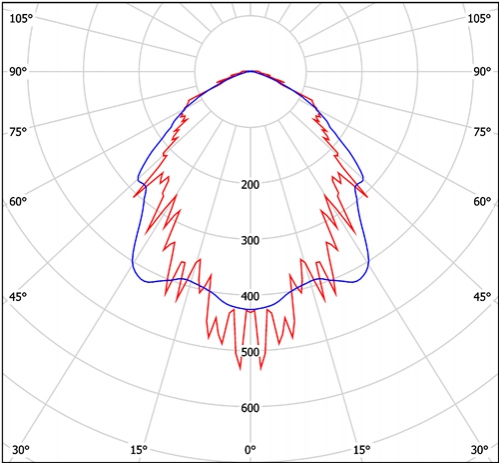

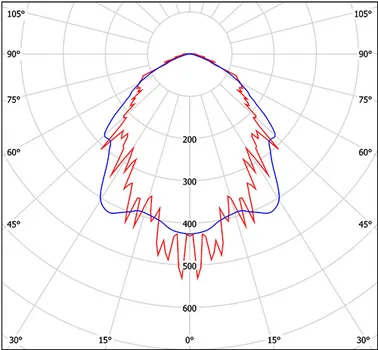

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

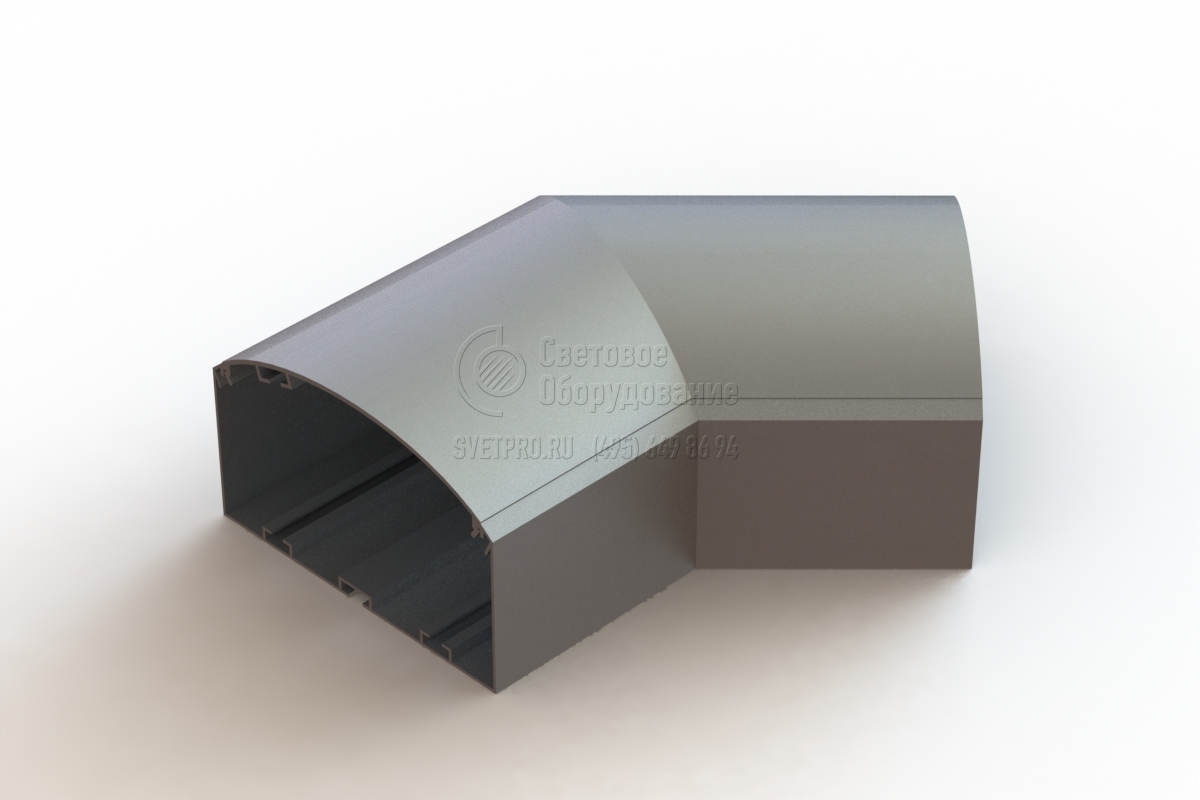

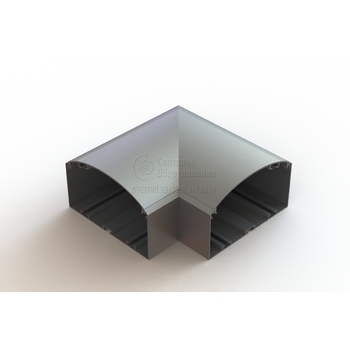

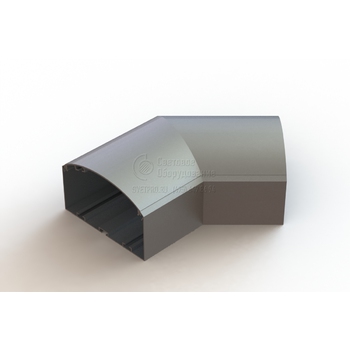

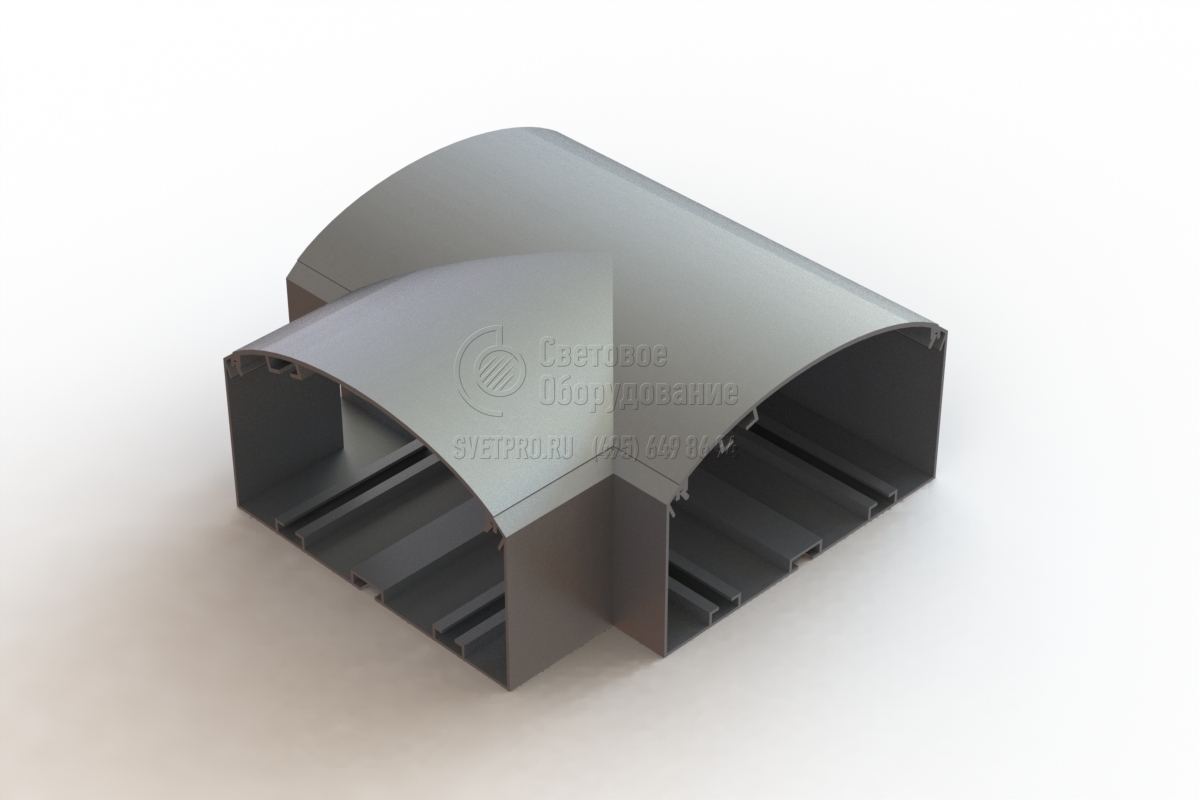

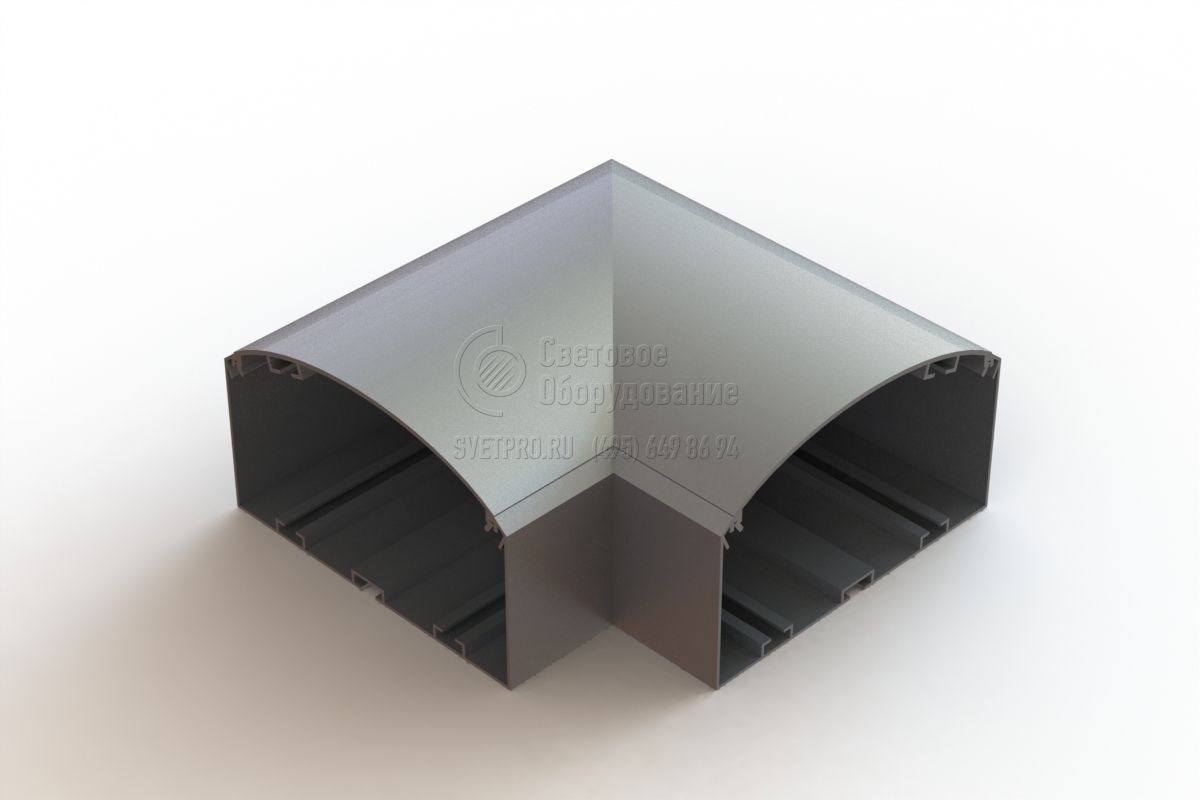

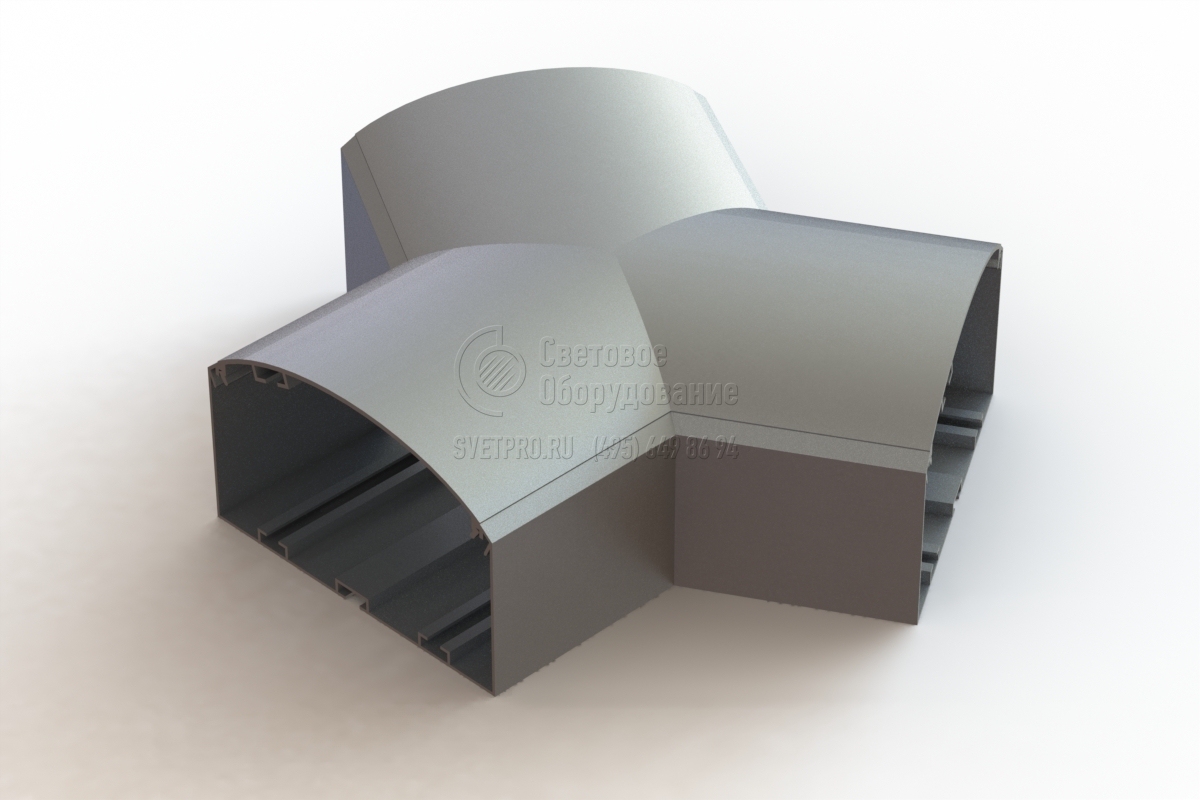

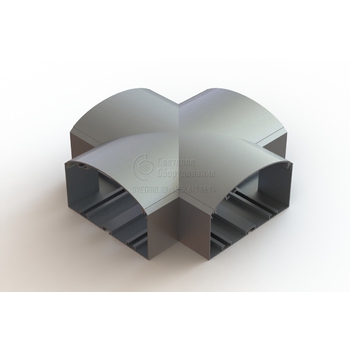

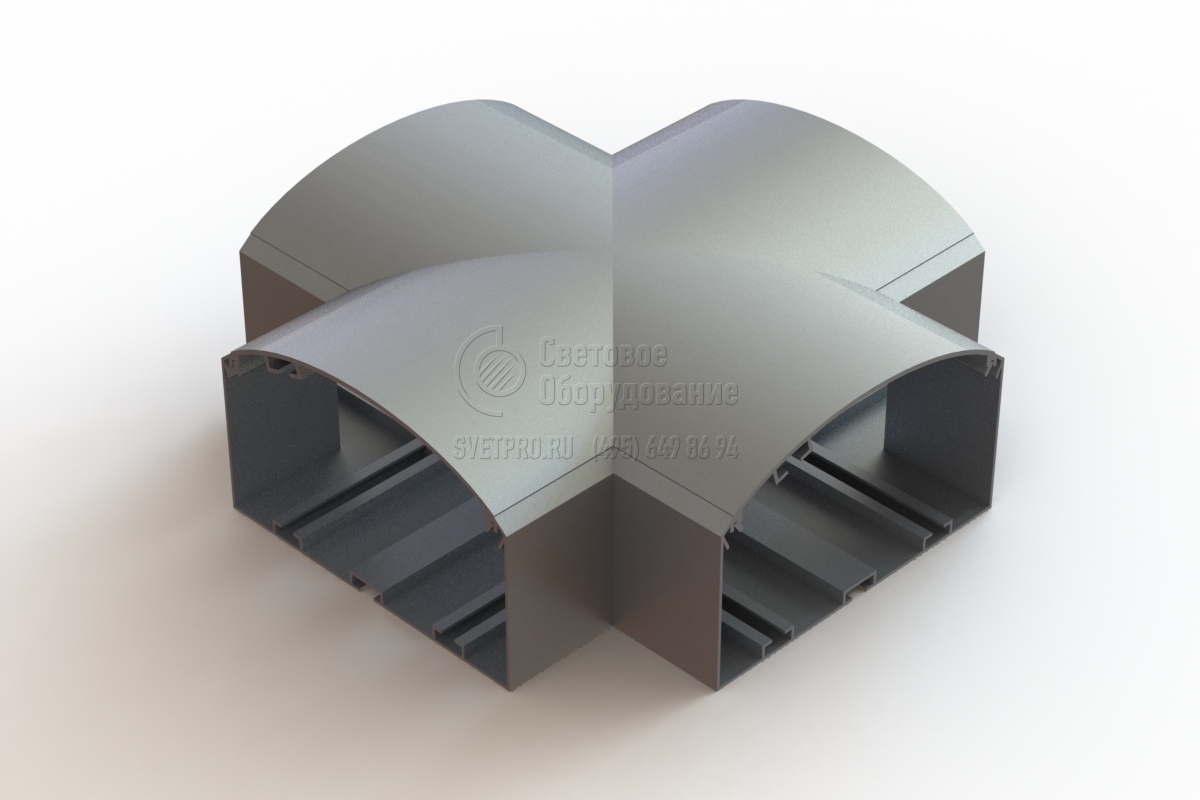

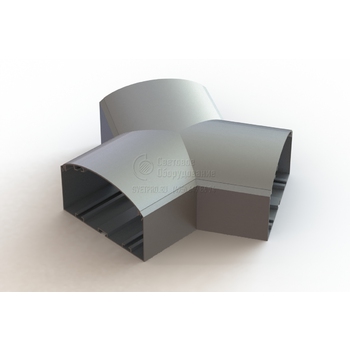

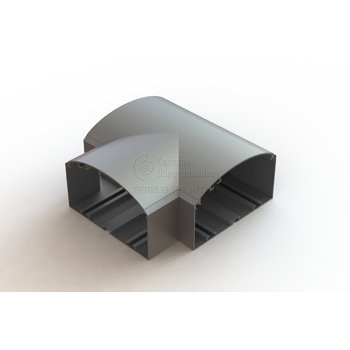

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

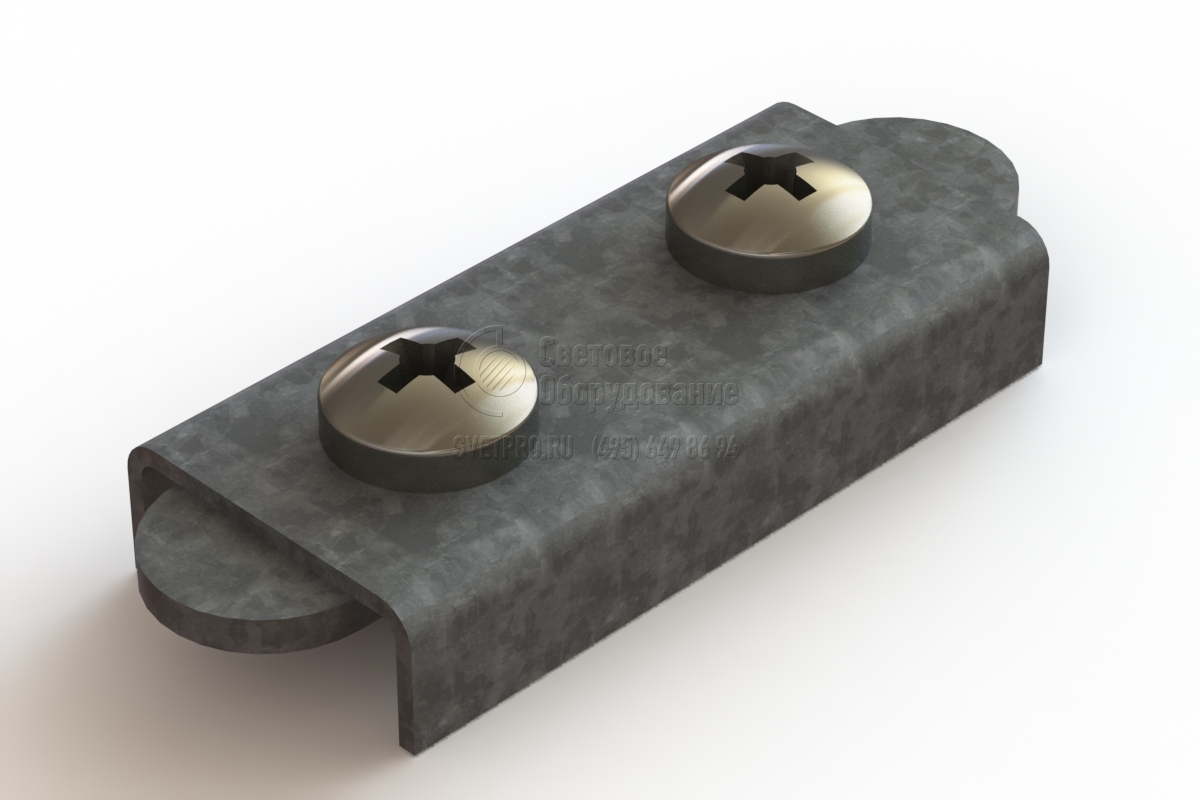

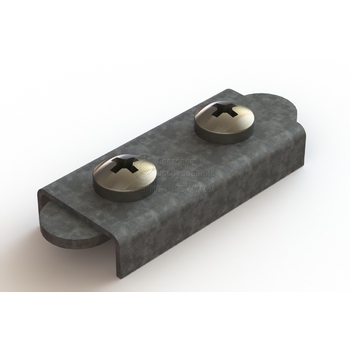

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

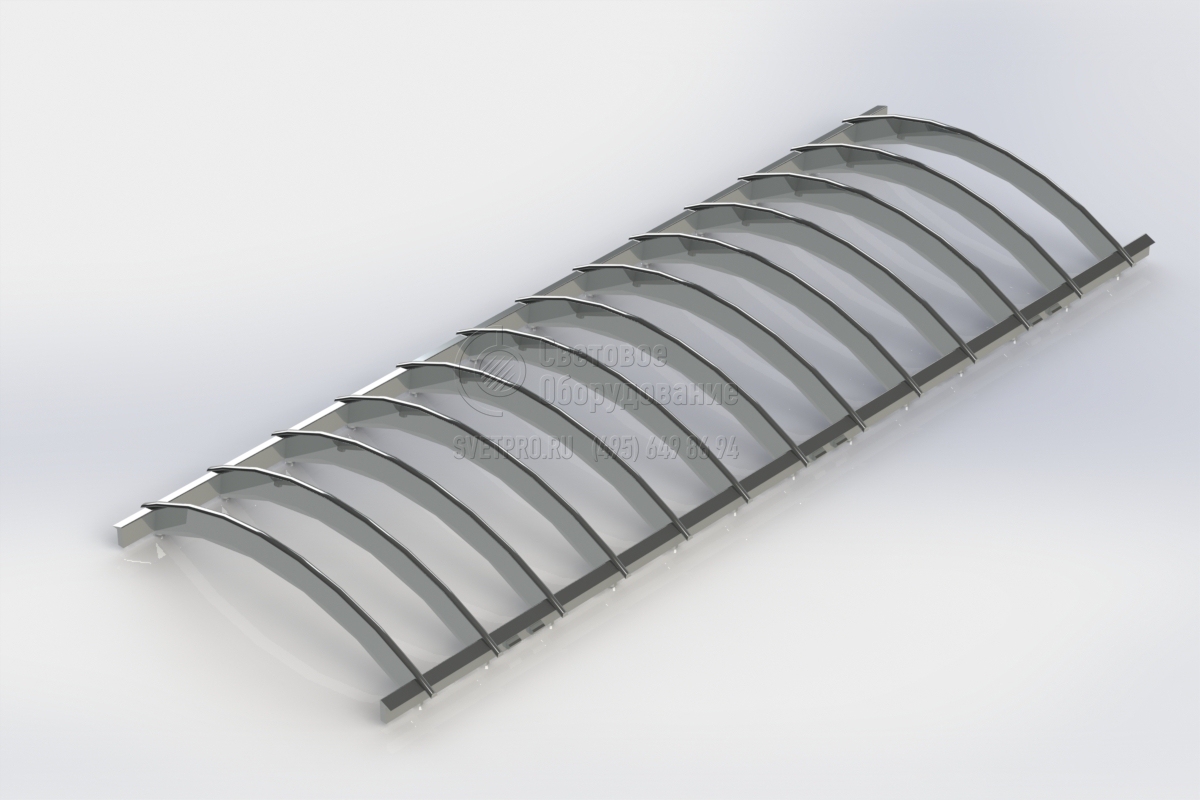

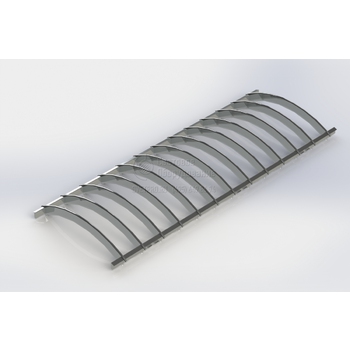

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.

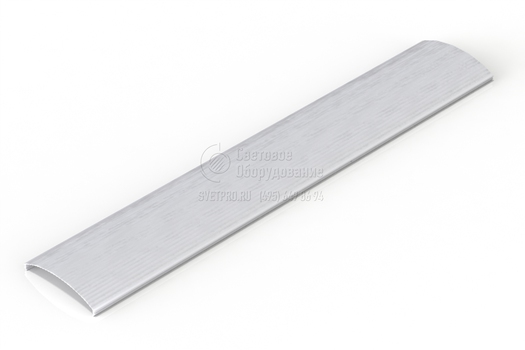

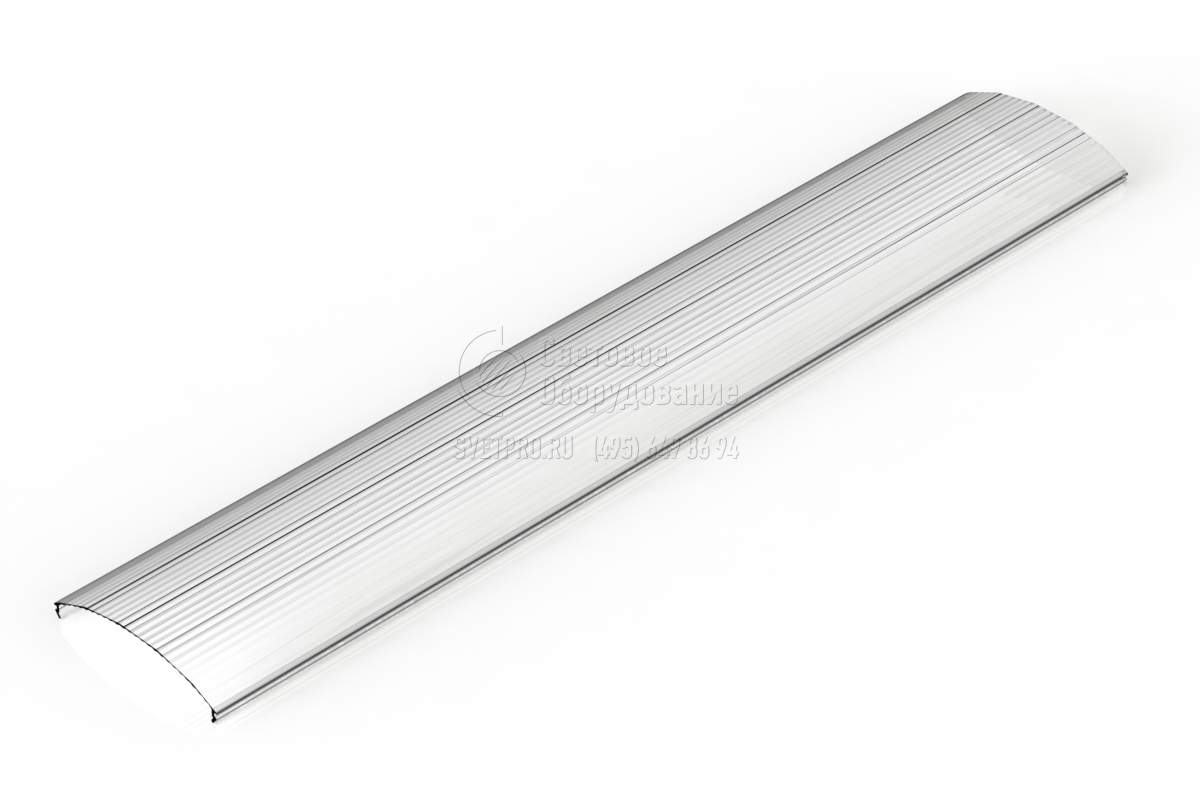

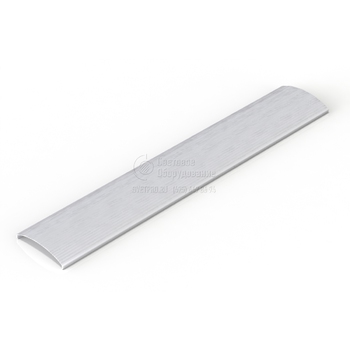

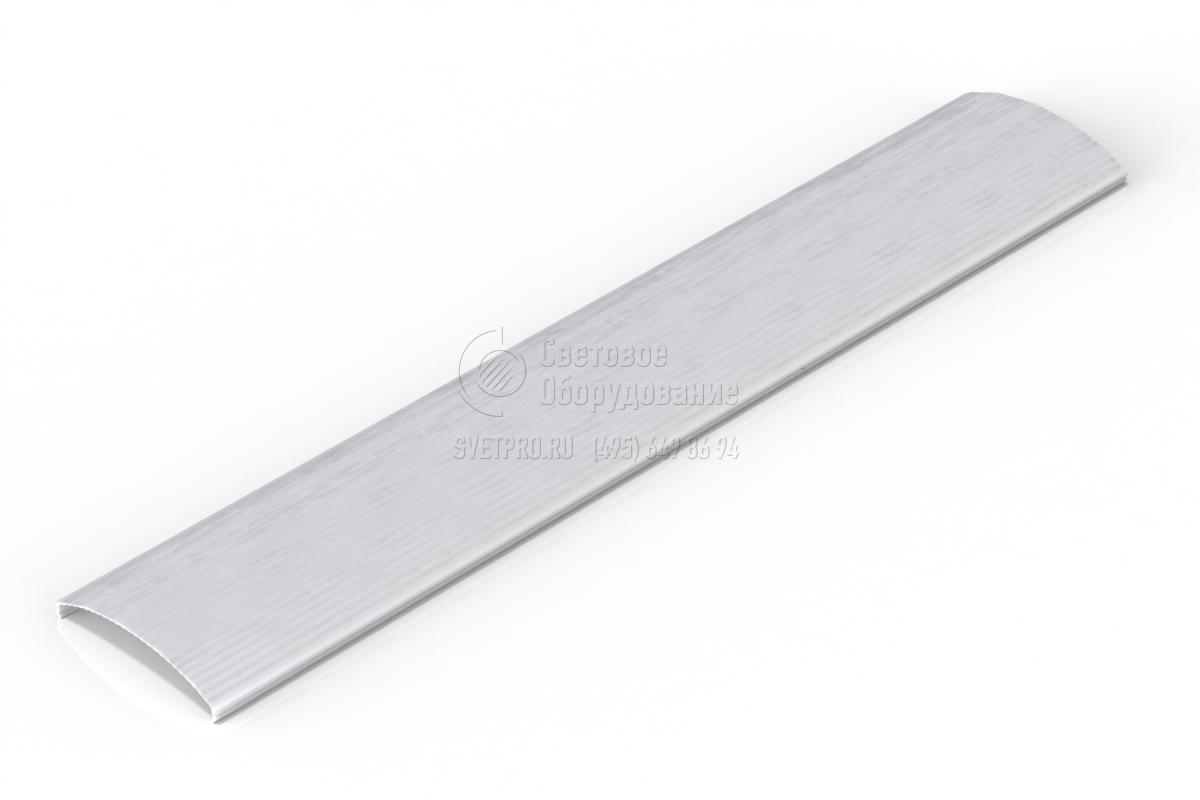

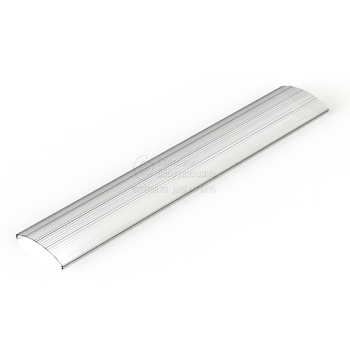

Рассеиватели
Рассеиватель призматический из поликарбоната.

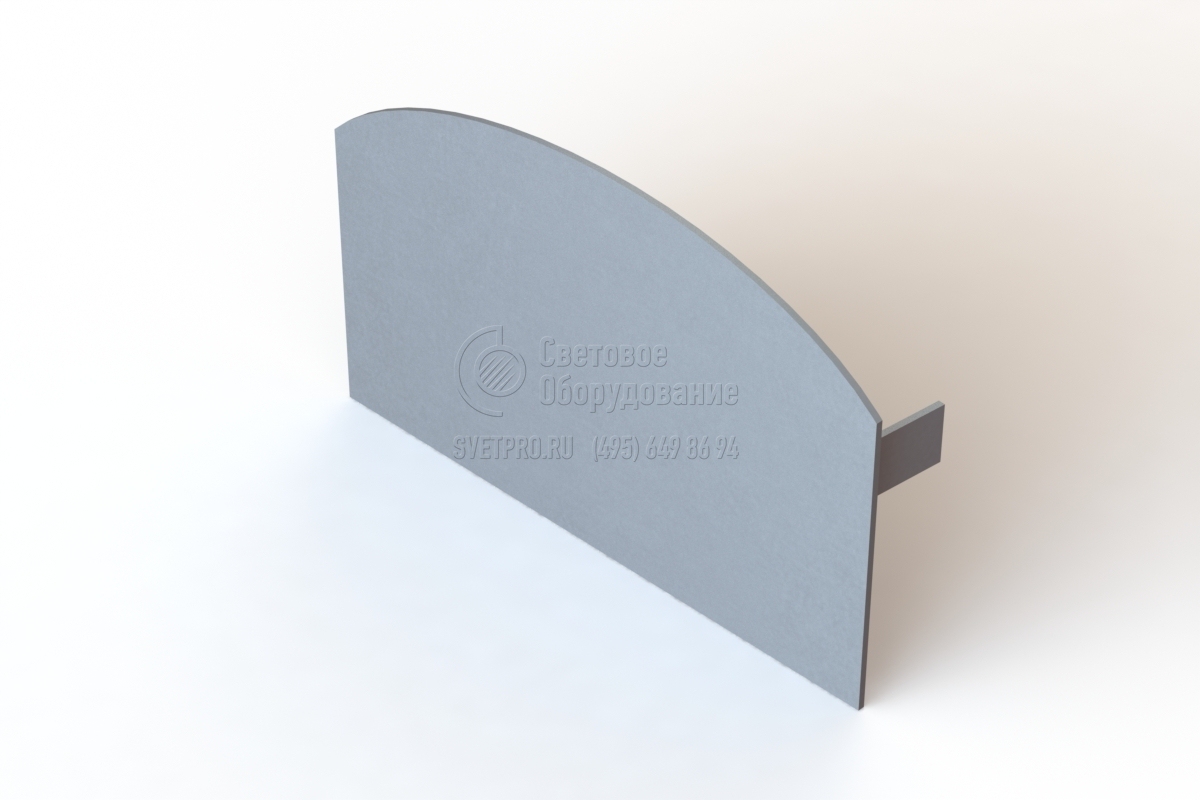

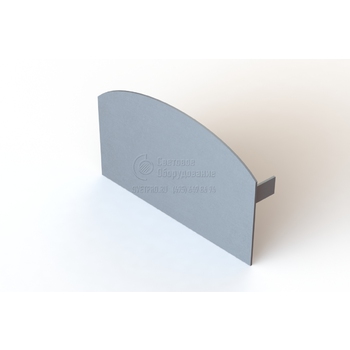

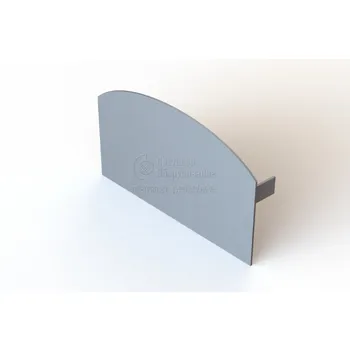

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100005-1 | Заглушка BRC-C-M Halla lighting белый | |
103-100005-2 | Заглушка BRC-C-M Halla lighting серебро | |
103-100005-3 | Заглушка BRC-C-M Halla lighting черный |

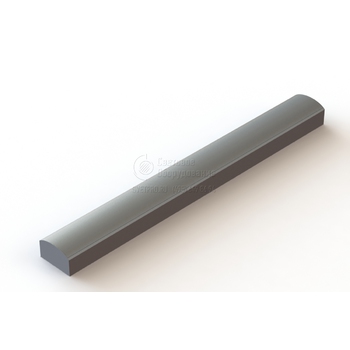

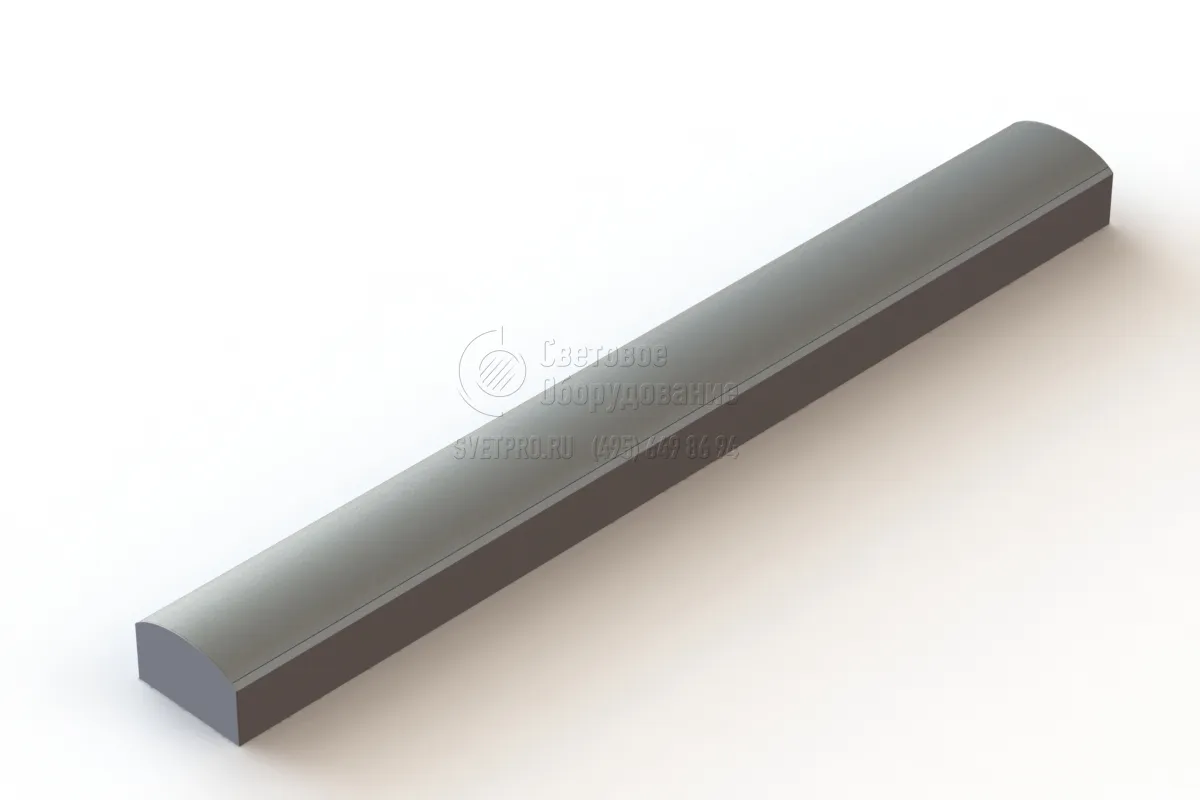

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

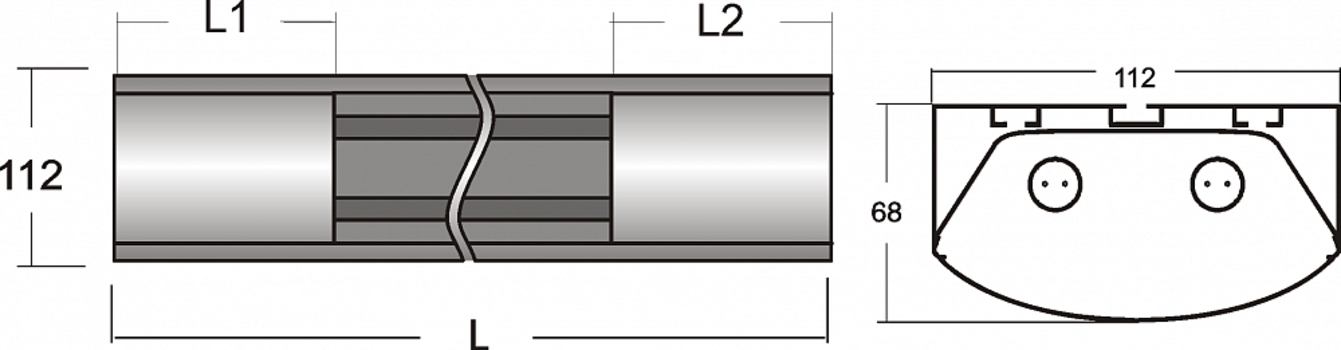

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Количество ламп, шт |
Мощность, Вт |
Количество решеток, шт |
Угол свечения |
Длина L, мм |
Длина крышки L1, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|
101-100099-1 |
белый |
2 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100099-2 |
серебро |
2 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100099-3 |
черный |
2 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100100-1 |
белый |
2 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
101-100100-2 |
серебро |
2 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
101-100100-3 |
черный |
2 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
101-100101-1 |
белый |
2 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100101-2 |
серебро |
2 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100101-3 |
черный |
2 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100497-1 |
белый |
1 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100497-2 |
серебро |
1 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100497-3 |
черный |
1 |
9 |
2 |
120 |
860 |
142 |
1 050 |
101-100498-1 |
белый |
1 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100498-2 |
серебро |
1 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100498-3 |
черный |
1 |
18 |
4 |
120 |
1434 |
142 |
1 610 |
101-100499-1 |
белый |
1 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
101-100499-2 |
серебро |
1 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
101-100499-3 |
черный |
1 |
24 |
5 |
120 |
1720 |
142 |
1 940 |
