BS-LED-G13 под светодиодные трубки
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BS-LED-G13 |
Мощность: | 9-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

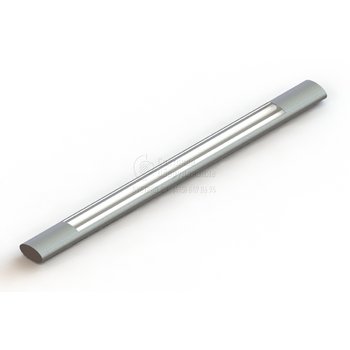

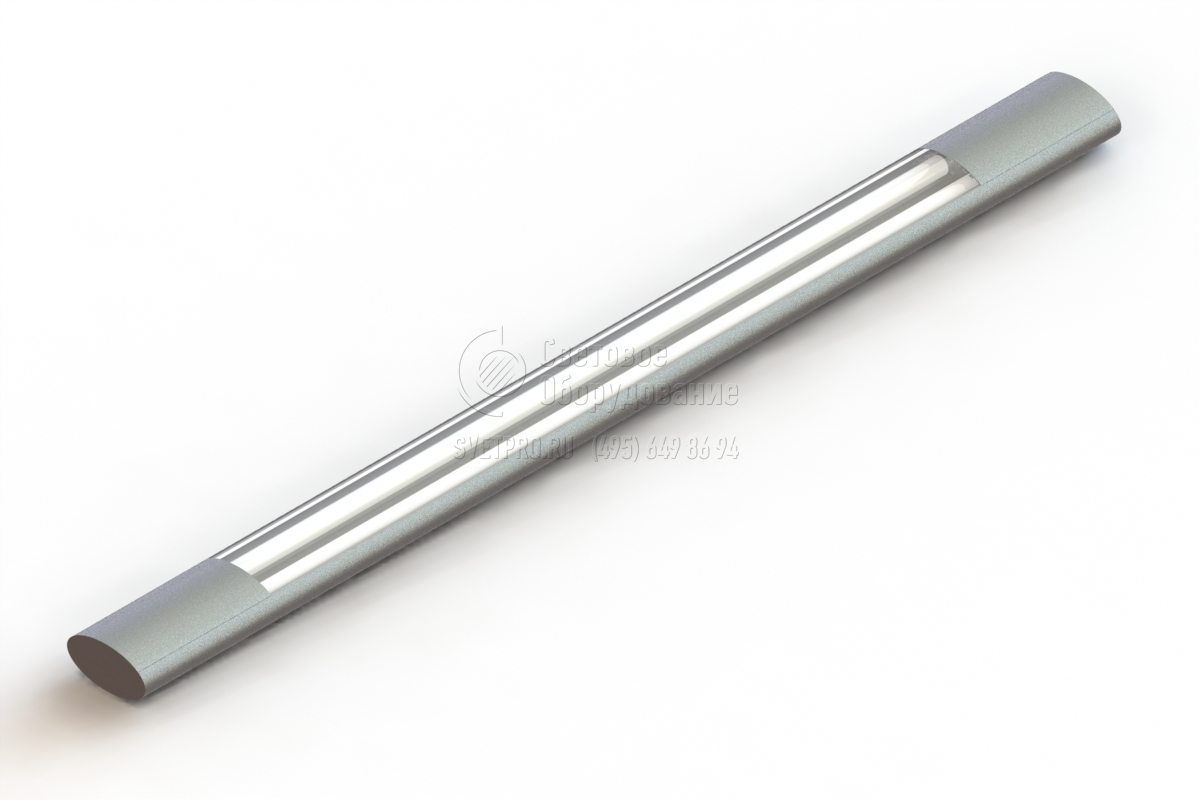

Привычный образ потолочного пространства офисов, торговых залов административных помещений сохранят линейные светильники BS-LED-G13 под светодиодные лампы.
Доступность подвесного и накладного способа монтажа позволяет расширять количество объектов применения. Выбор способа остановки ведет к приобретению принадлежностей: комплекта подвесов необходимой длины (1,0; 2,0; 4,0 м) или комплекта креплений к потолку (проволочному лотку) и заглушек. Для объединения светильников в модульную конструкцию применяются соединительные элементы (аксессуары).
Источником света в модельном ряду изделия являются 1 или 2 лампы с цоколем G13. Выбор доступен и по иным параметрам: мощности (9, 18, 24 Вт), цвету корпуса (базовые варианты и индивидуальные по цвету каталога RAL). Длина изделия зависима от выбранной лампы.
Алюминиевый корпус светильника BS-LED-G13 в поперечном разрезе представляет овал. В перечень принадлежностей входят оптические решетки (поликарбонат, пластик) и рассеиватель, выполненный из призматического матового или прозрачного поликарбоната.
Модульный светильник овального поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BS-LED-G13 можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

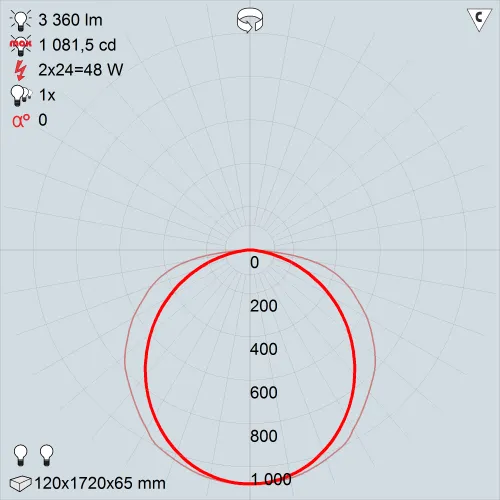

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100026-1 | Комплект подвесов (2 шт) UNI-Z-1000 Halla lighting белый | |
103-100027-1 | Комплект подвесов (2 шт) UNI-Z-2000 Halla lighting белый | |
103-100028-1 | Комплект подвесов (2 шт) UNI-Z-4000 Halla lighting белый |
Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Внешний вид | Артикул | Наименование |
---|---|---|

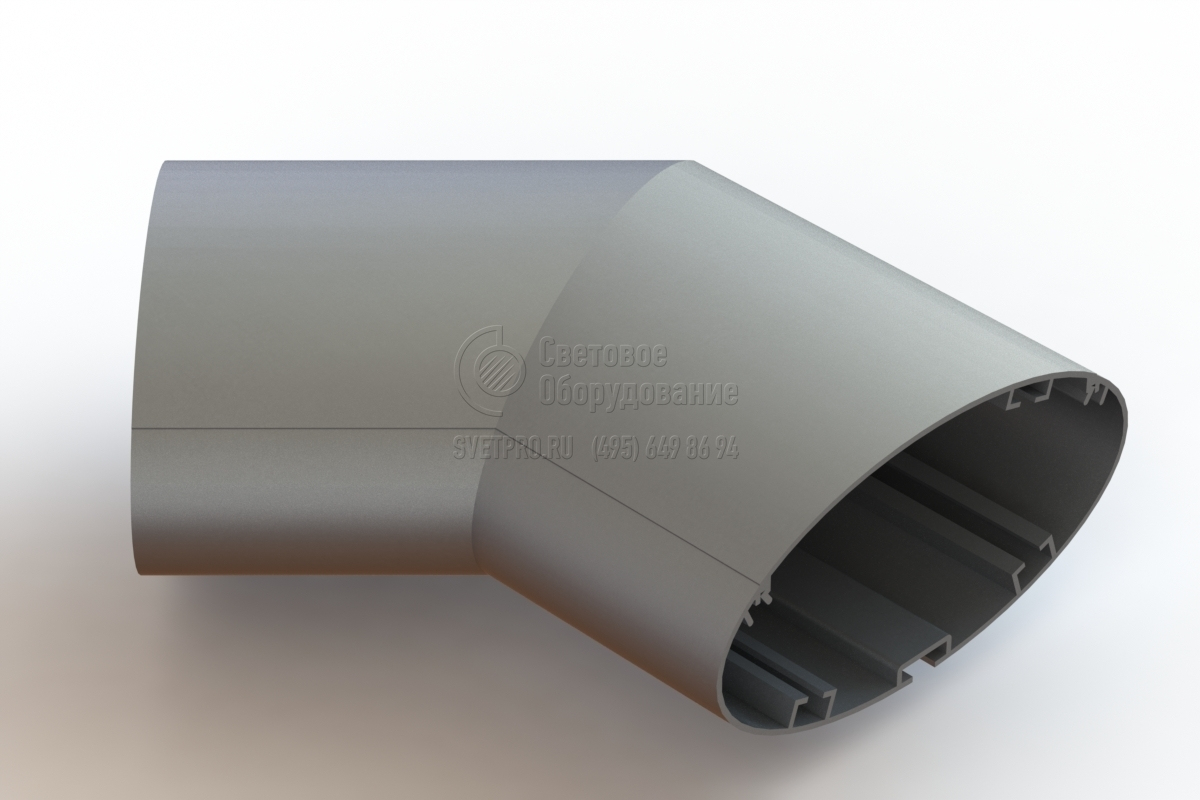

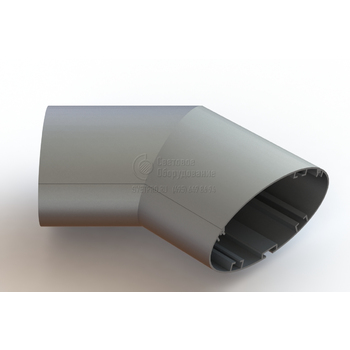

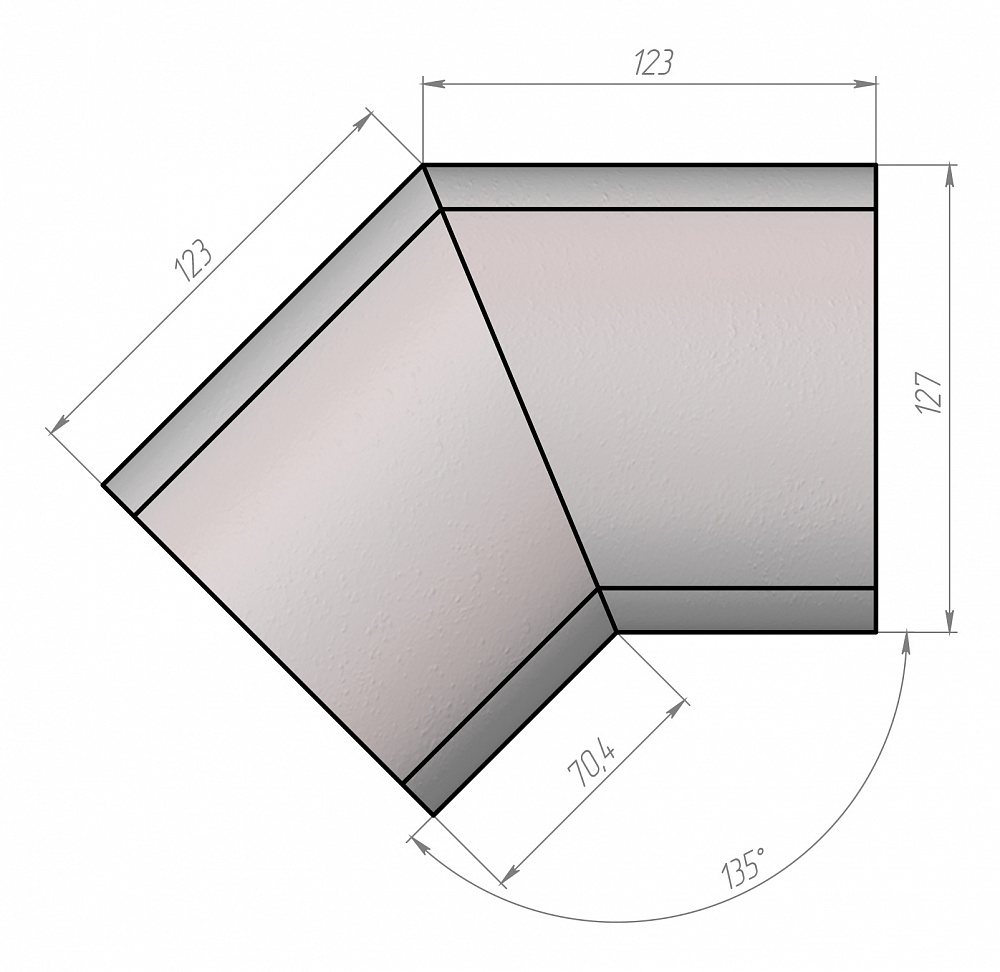

103-100075-1 | Соединение BS-135 Halla lighting белый | |
103-100075-2 | Соединение BS-135 Halla lighting серебро | |
103-100075-3 | Соединение BS-135 Halla lighting черный | |

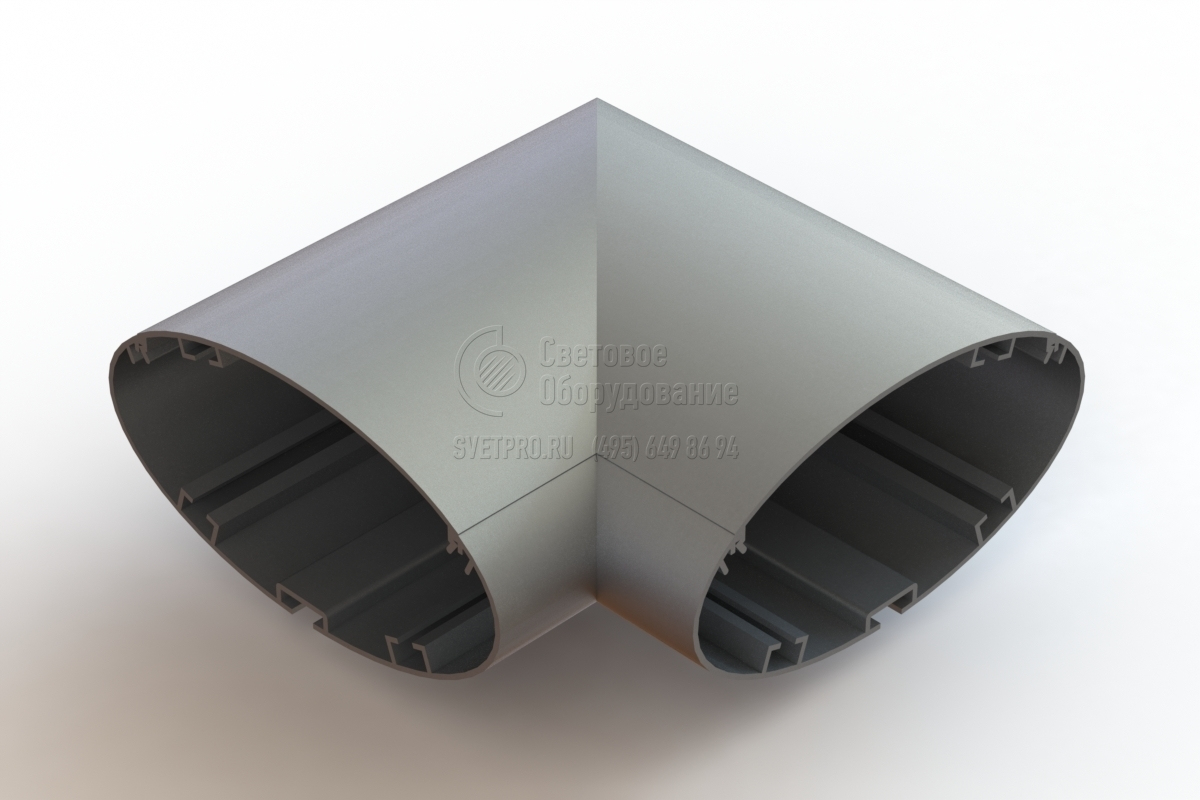

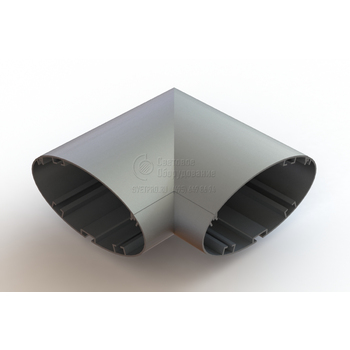

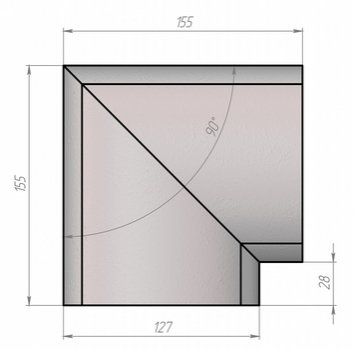

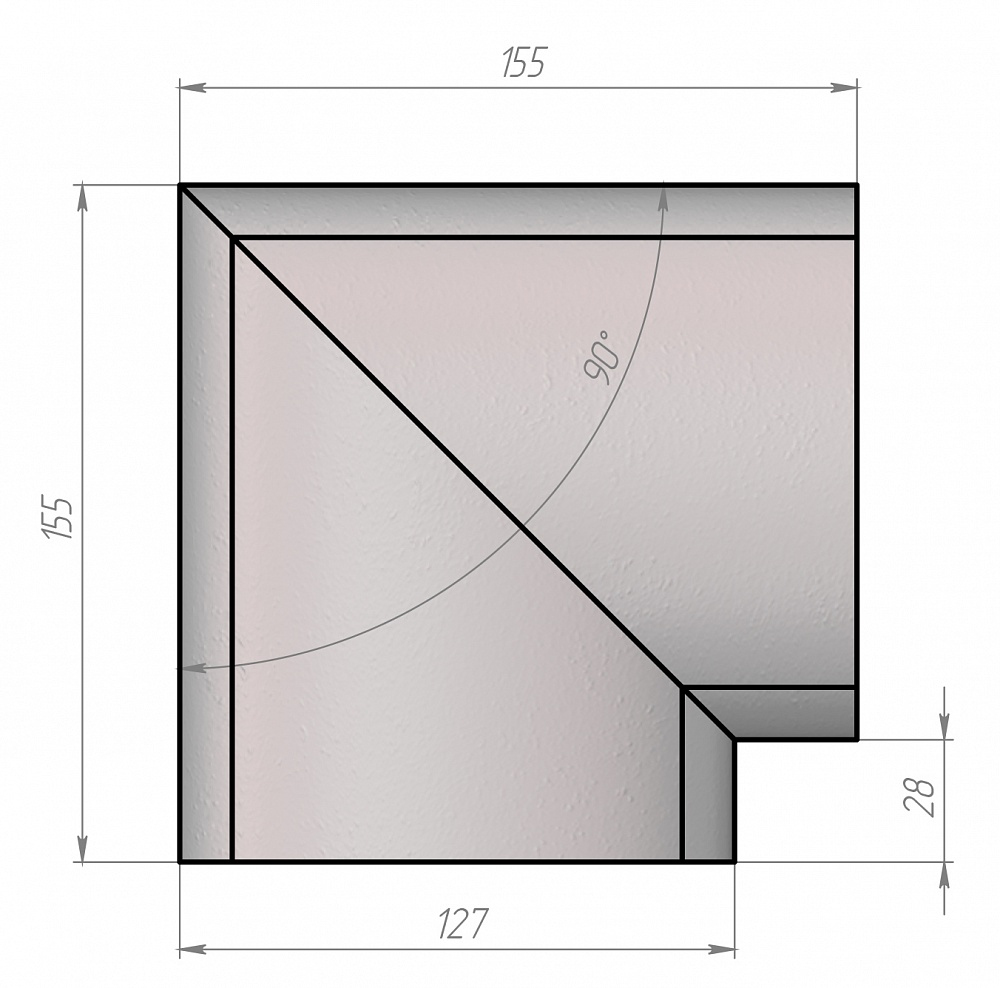

103-100076-1 | Соединение BS-L Halla lighting белый | |
103-100076-2 | Соединение BS-L Halla lighting серебро | |
103-100076-3 | Соединение BS-L Halla lighting черный | |

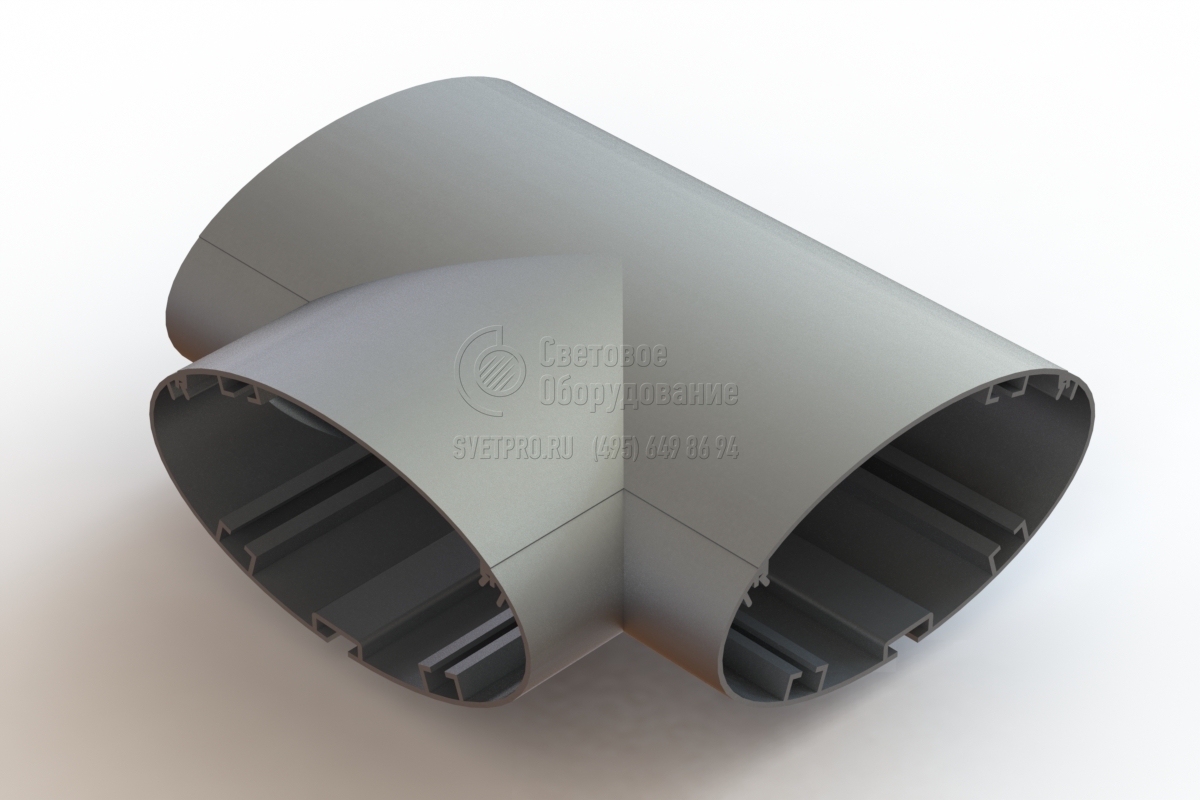

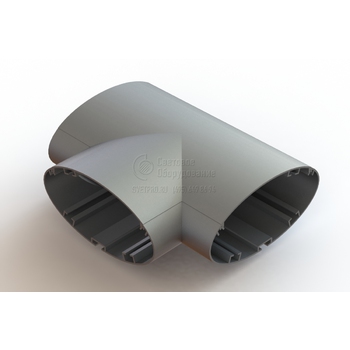

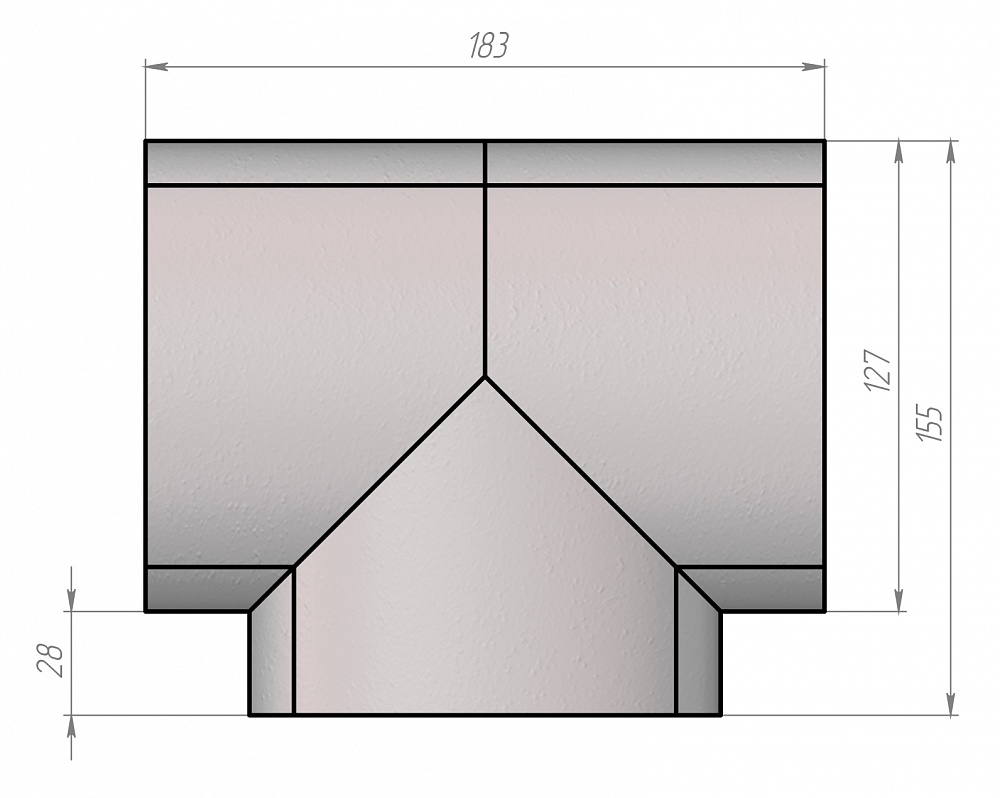

103-100077-1 | Соединение BS-T Halla lighting белый | |
103-100077-2 | Соединение BS-T Halla lighting серебро | |
103-100077-3 | Соединение BS-T Halla lighting черный | |

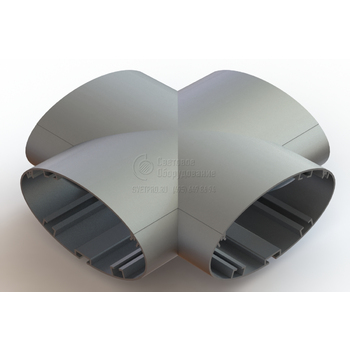

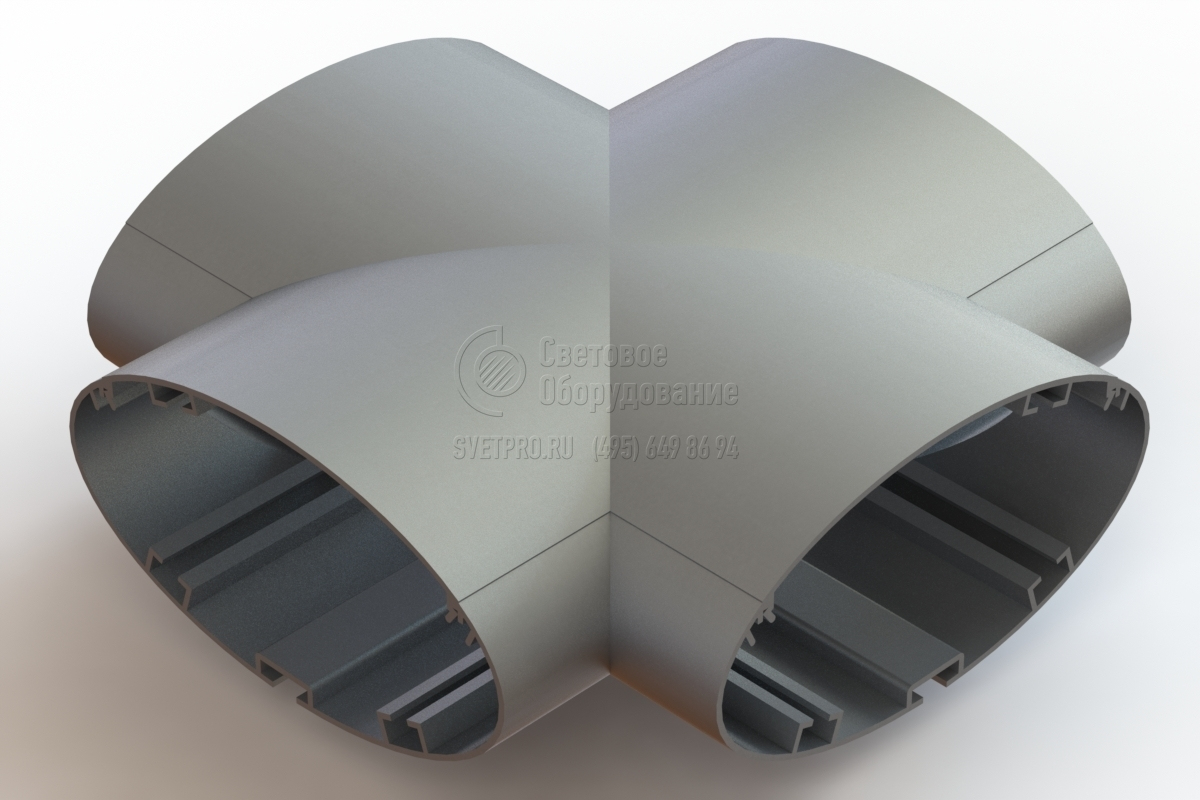

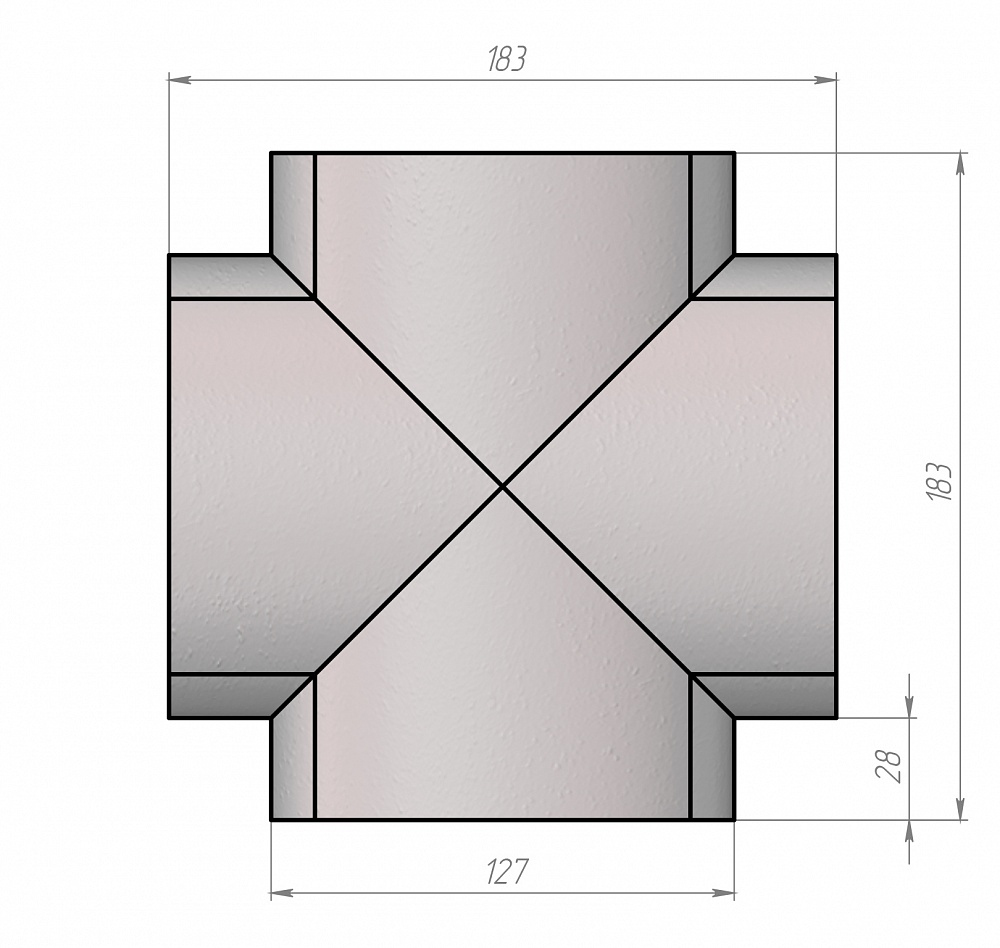

103-100078-1 | Соединение BS-X Halla lighting белый | |
103-100078-2 | Соединение BS-X Halla lighting серебро | |
103-100078-3 | Соединение BS-X Halla lighting черный | |

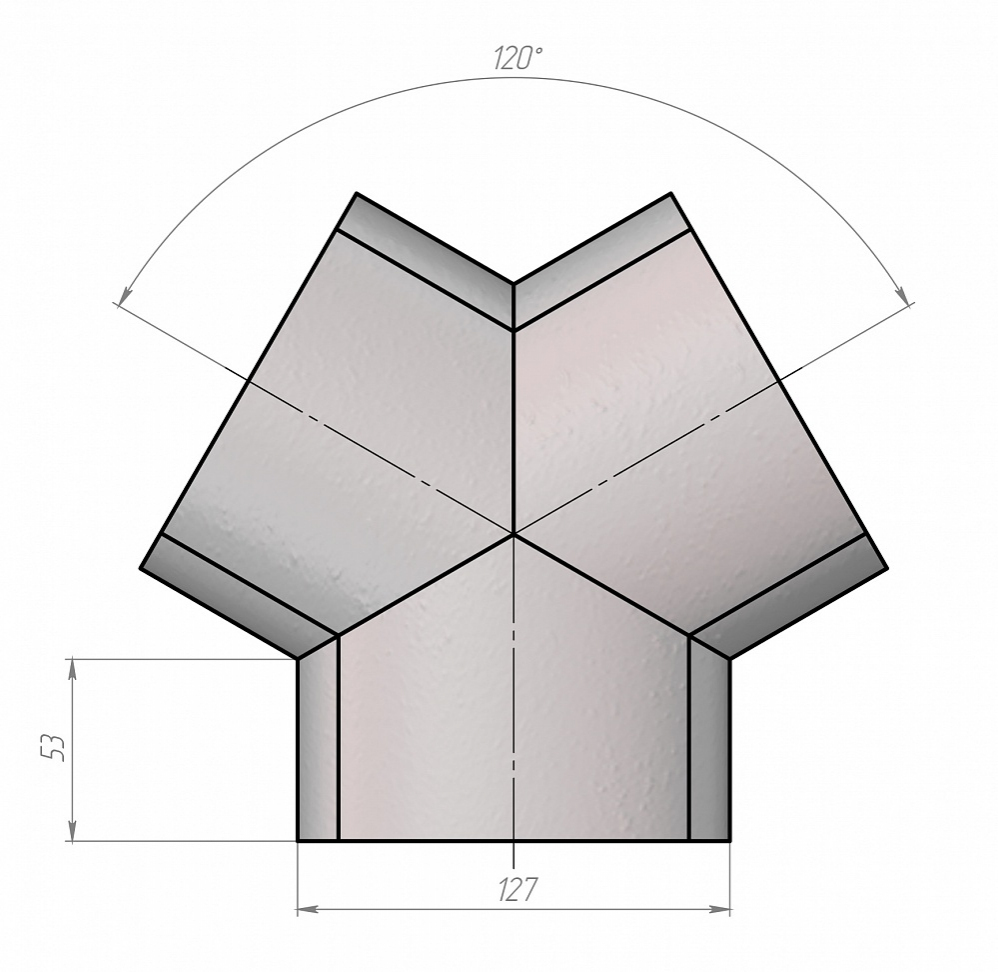

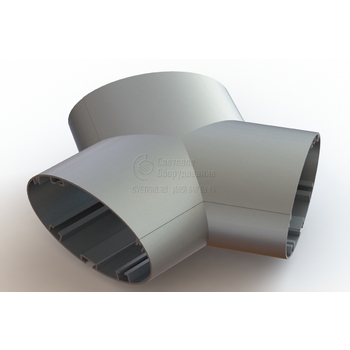

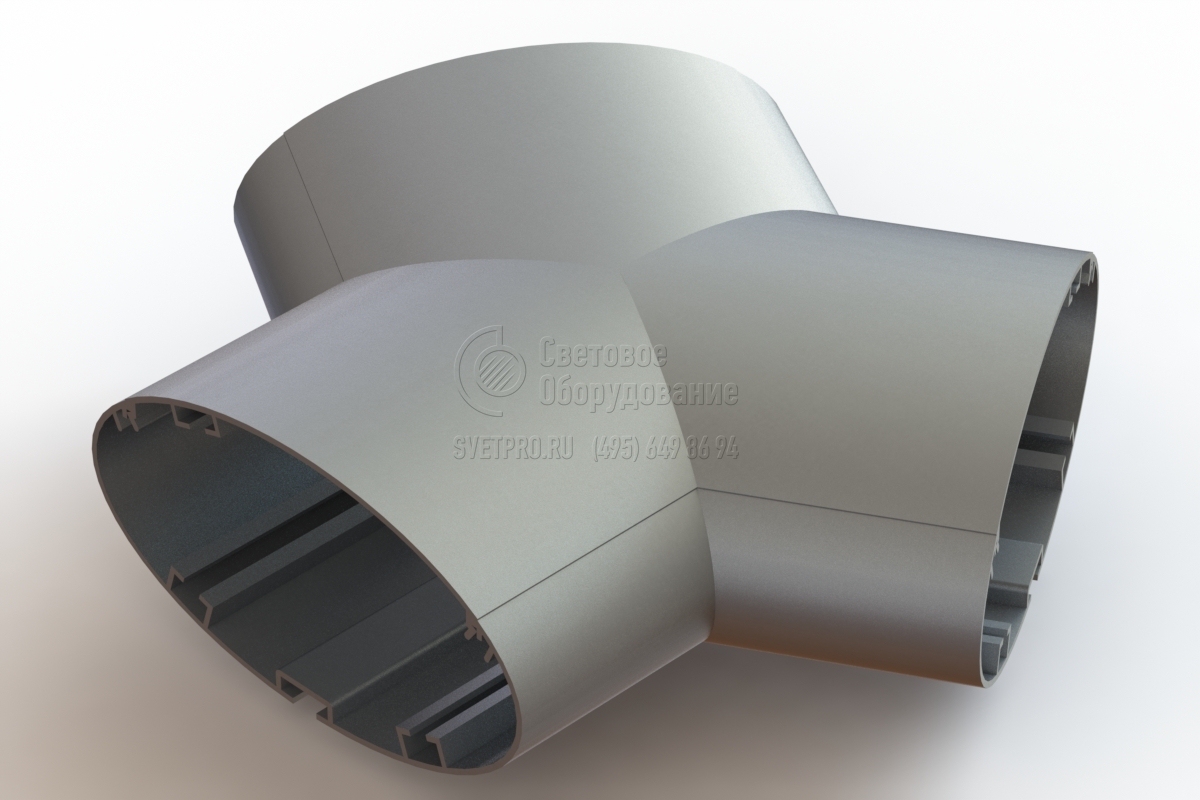

103-100079-1 | Соединение BS-Y Halla lighting белый | |
103-100079-2 | Соединение BS-Y Halla lighting серебро | |
103-100079-3 | Соединение BS-Y Halla lighting черный |
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

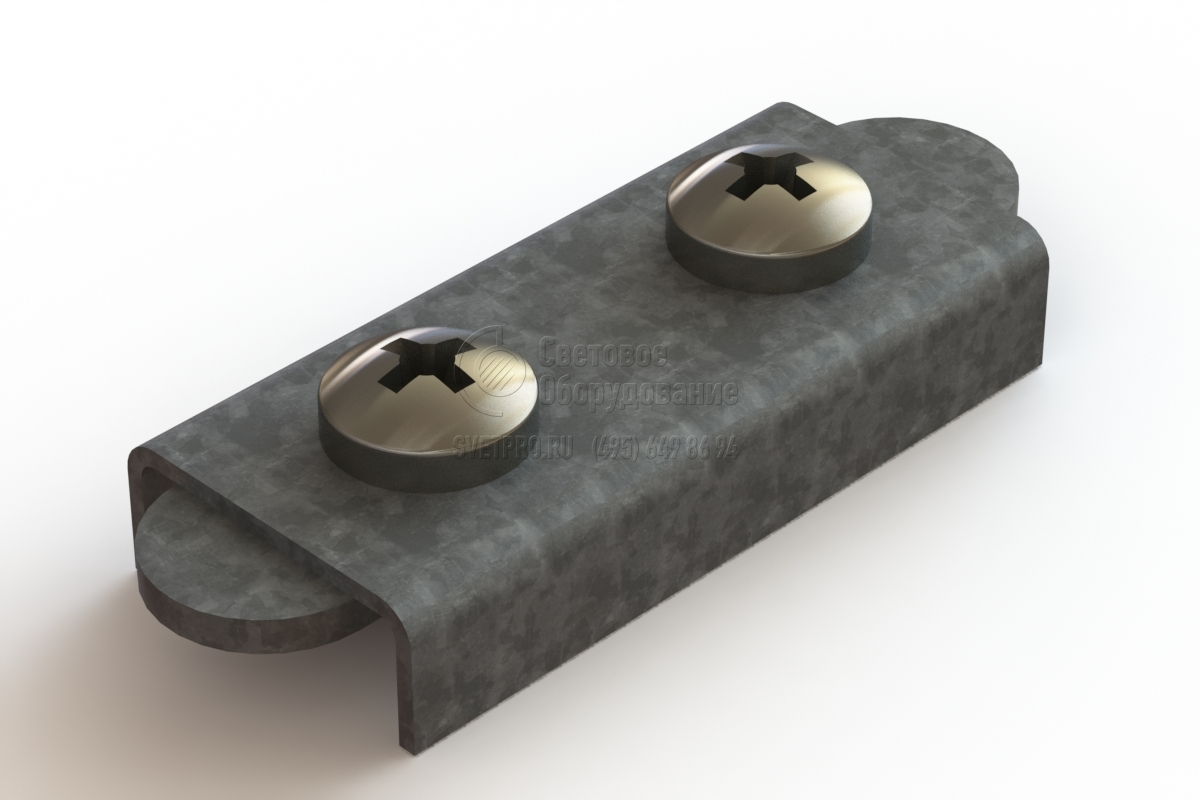

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

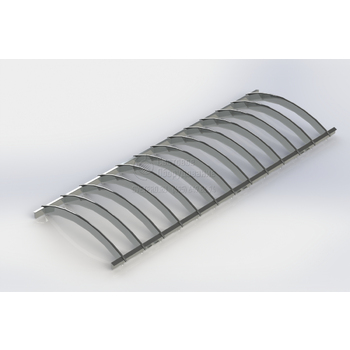

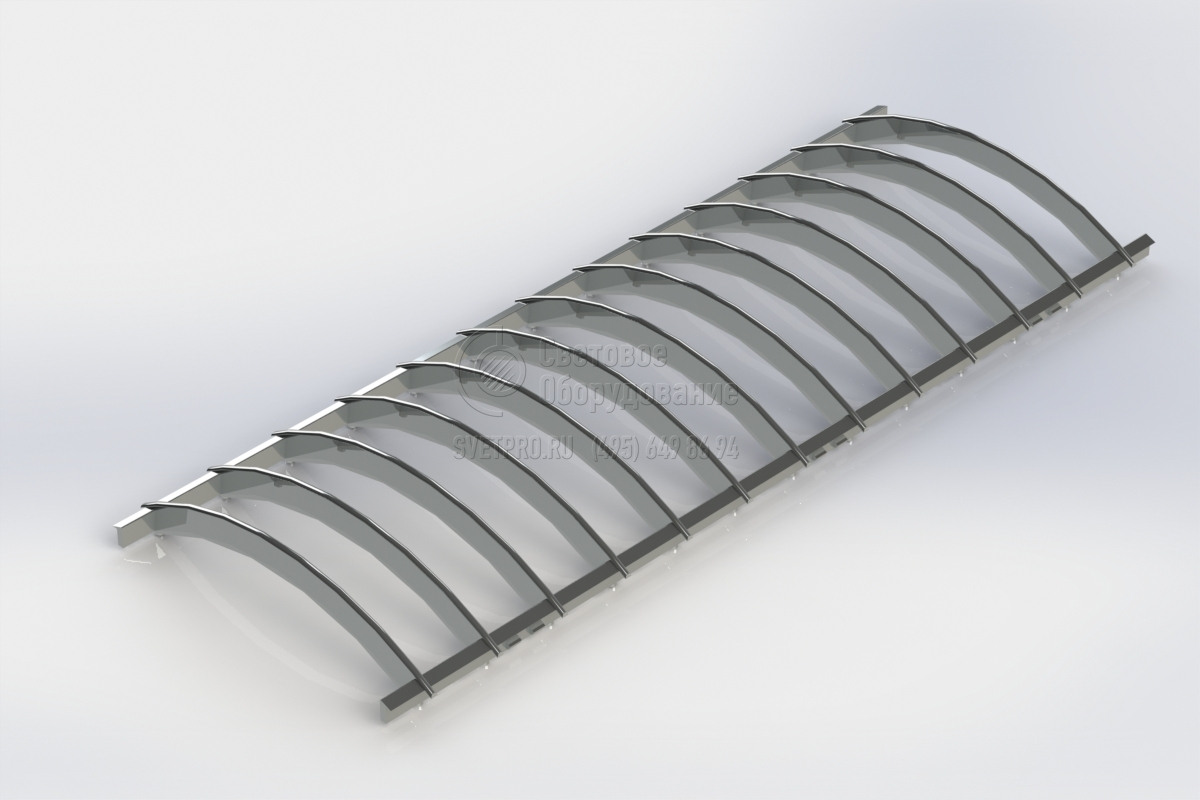

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100048-1 | Решетка BS/BRC/HT/MAX/BM1 Halla lighting белый | |
103-100048-4 | Решетка BS/BRC/MAX/BM1 Halla lighting прозрачный | |
103-100048-5 | Решетка BS/BRC/HT/MAX/BM1 Halla lighting хром |

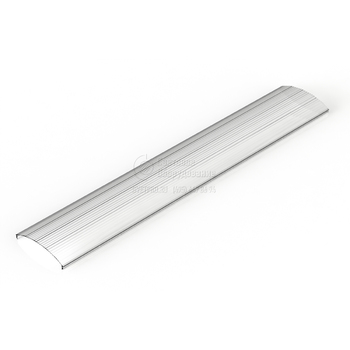

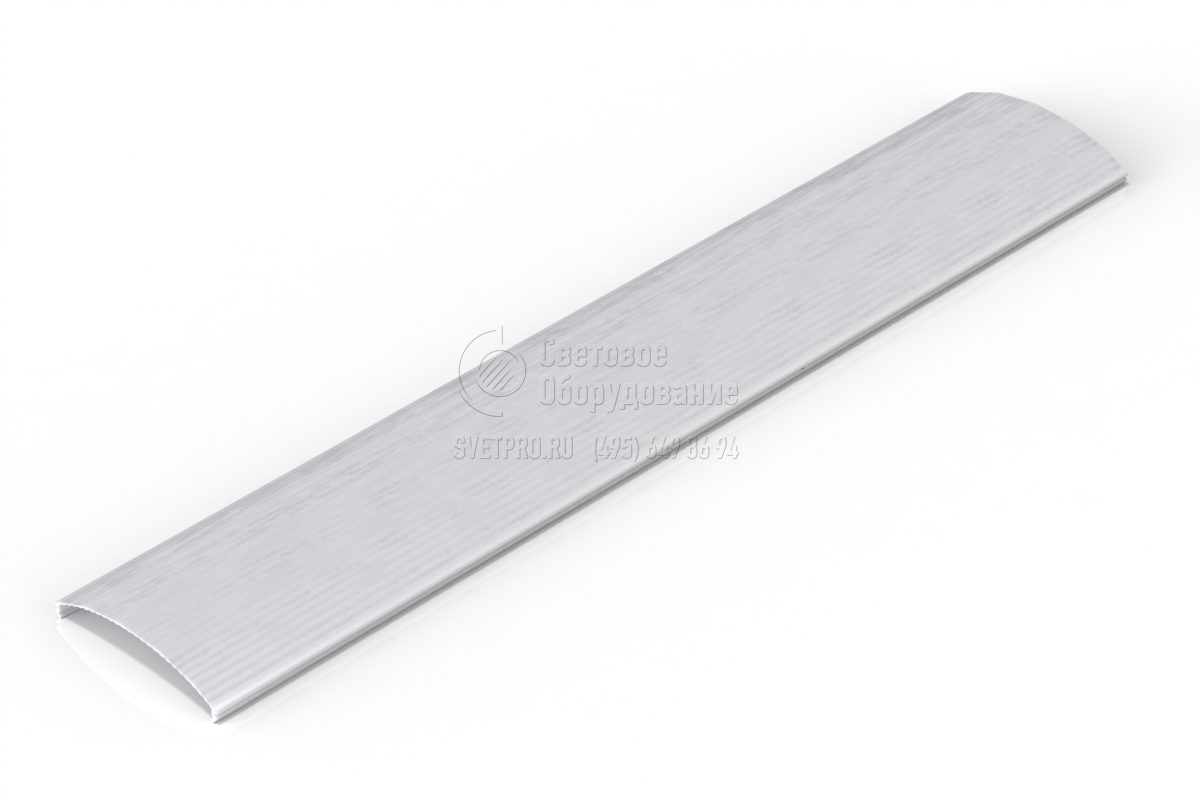

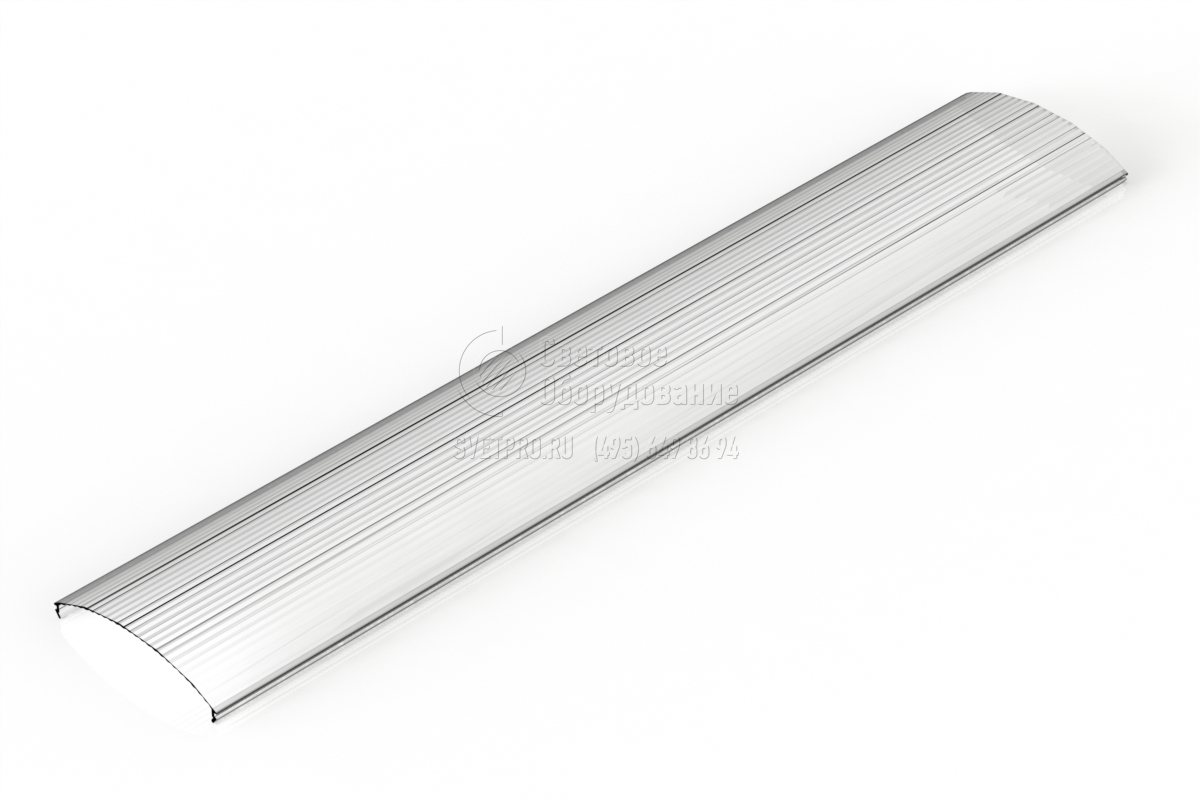

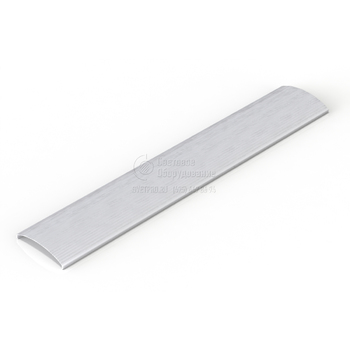

Рассеиватели
Рассеиватель призматический из поликарбоната.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100034-4 | Рассеиватель BS/BRC/MAX 18W L= 575 mm Halla lighting clear | |
103-100101-8 | Рассеиватель BS/BRC/MAX 18W L= 575 mm Halla lighting matt | |
103-100109-4 | Рассеиватель BS/BRC 21/39W L= 825 mm Halla lighting clear | |
103-100109-8 | Рассеиватель BS/BRC 21/39W L= 825 mm Halla lighting matt | |
103-100036-4 | Рассеиватель BS/BRC/MAX 36W L= 1149 mm Halla lighting clear | |
103-100102-8 | Рассеиватель BS/BRC/MAX 36W L= 1149 mm Halla lighting matt | |
103-100037-4 | Рассеиватель BS/BRC/MAX 58W L= 1435 mm Halla lighting clear | |
103-100103-8 | Рассеиватель BS/BRC/MAX 58W L= 1435 mm Halla lighting matt | |
103-100212-4 | Рассеиватель BS 14W L= 529 mm Halla lighting clear | |
103-100212-8 | Рассеиватель BS 14W L= 529 mm Halla lighting matt | |
103-100213-4 | Рассеиватель BS 21W L= 825 mm Halla lighting clear | |
103-100213-8 | Рассеиватель BS 21W L= 825 mm Halla lighting matt | |
103-100040-4 | Рассеиватель BS/MAX 54W L= 1099 mm Halla lighting clear | |
103-100104-8 | Рассеиватель BS/MAX 54W L= 1099 mm Halla lighting matt |

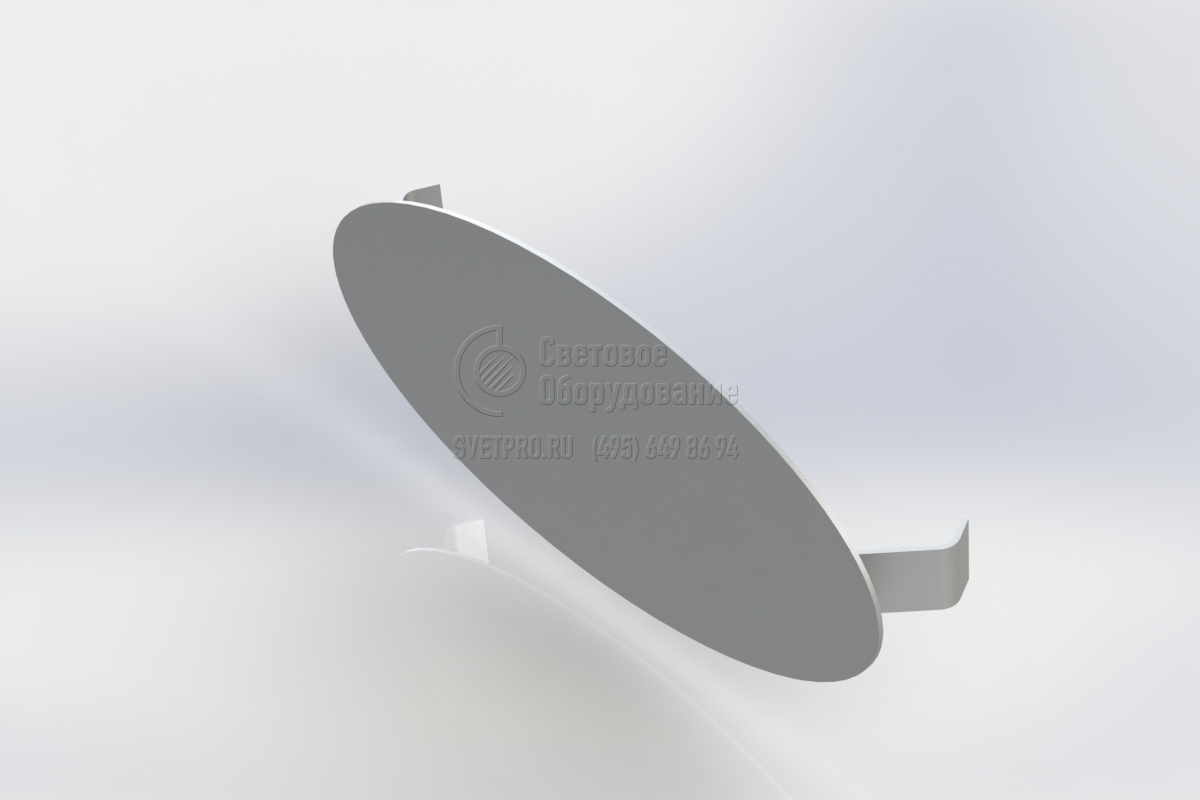

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь, пластик.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100008-1 | Заглушка BS-C-P Halla lighting белый | |
103-100007-1 | Заглушка BS-C-M Halla lighting белый | |
103-100007-2 | Заглушка BS-C-M Halla lighting серебро | |
103-100007-3 | Заглушка BS-C-M Halla lighting черный |

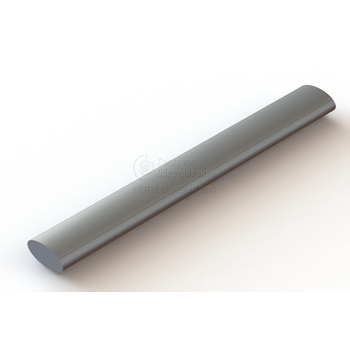

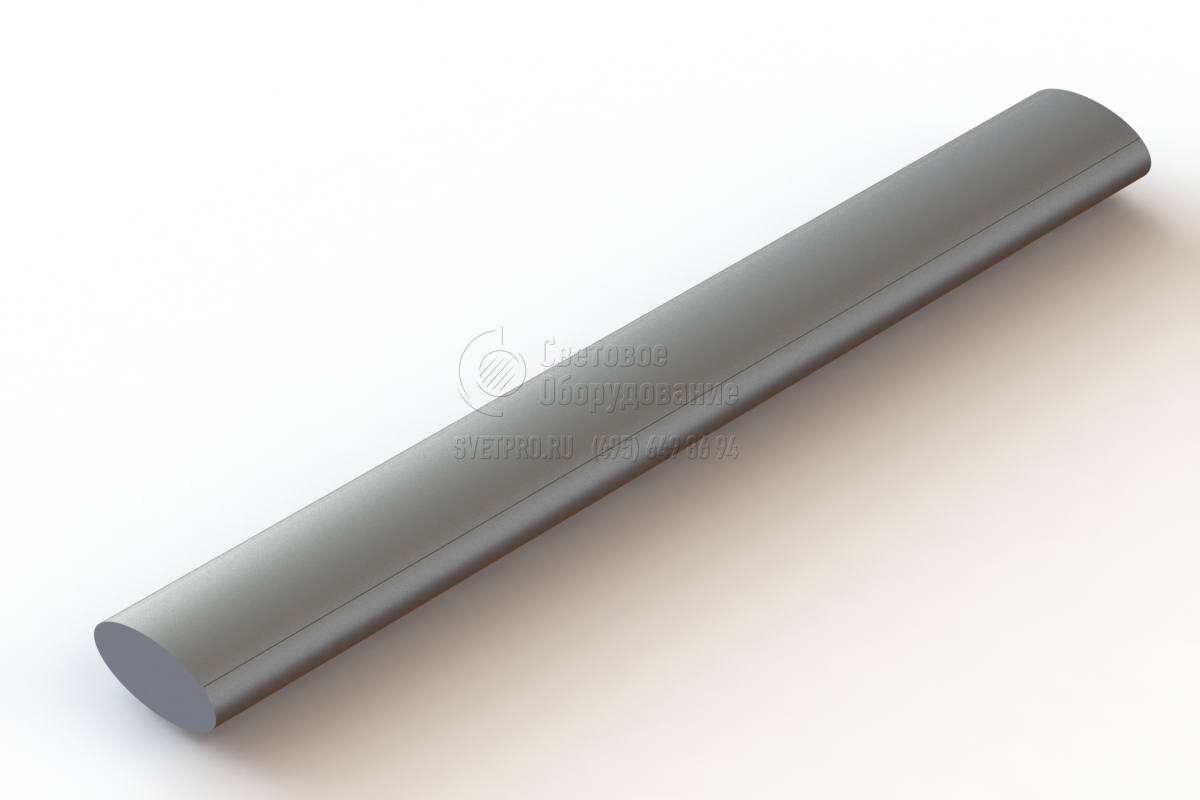

Тубусы
Корпус алюминиевый, покрытый порошковой краской.
Внешний вид | Артикул | Наименование |
---|---|---|
102-100014-1 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting белый | |
102-100014-2 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting серебро | |
102-100014-3 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting черный | |
102-100015-1 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100015-2 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100015-3 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100010-1 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting белый | |
102-100010-2 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting серебро | |
102-100010-3 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting черный | |
102-100011-1 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100011-2 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100011-3 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100012-1 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting белый | |
102-100012-2 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting серебро | |
102-100012-3 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting черный | |
102-100013-1 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100013-2 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100013-3 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100018-1 | Тубус BS-TUB-980 Halla lighting белый | |
102-100018-2 | Тубус BS-TUB-980 Halla lighting серебро | |
102-100018-3 | Тубус BS-TUB-980 Halla lighting черный | |
102-100016-1 | Тубус BS-TUB-1580 Halla lighting белый | |
102-100016-2 | Тубус BS-TUB-1580 Halla lighting серебро | |
102-100016-3 | Тубус BS-TUB-1580 Halla lighting черный | |
102-100017-1 | Тубус BS-TUB-1960 Halla lighting белый | |
102-100017-2 | Тубус BS-TUB-1960 Halla lighting серебро | |
102-100017-3 | Тубус BS-TUB-1960 Halla lighting черный |

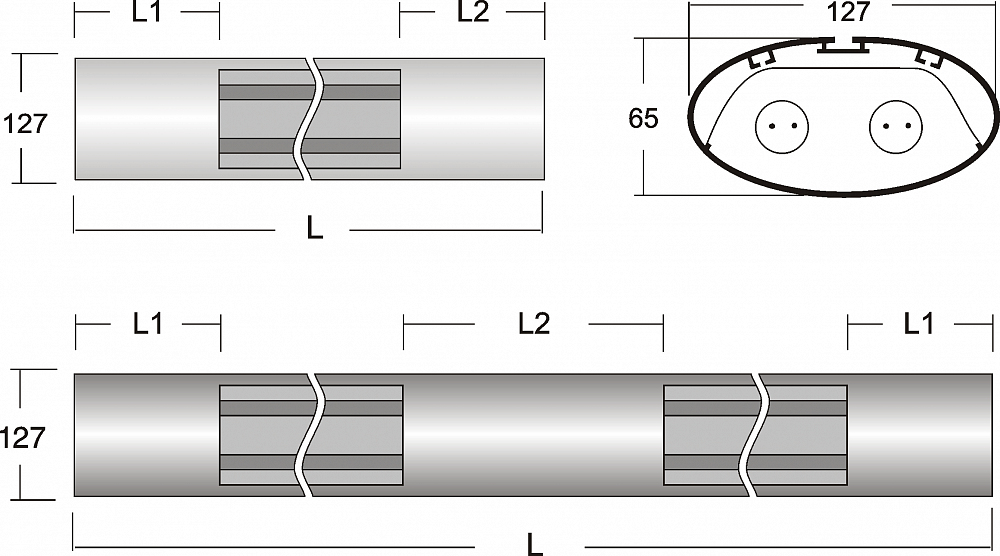

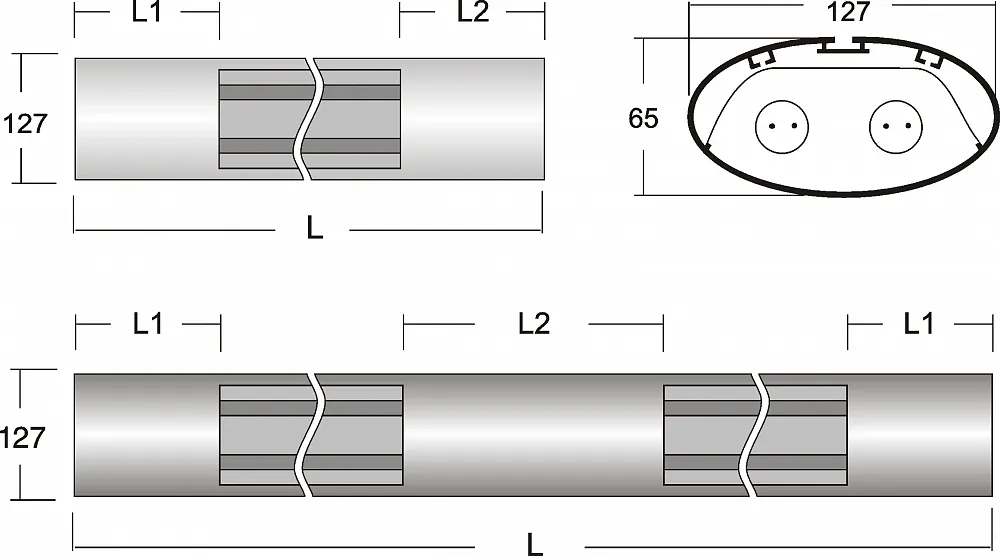

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Количество ламп, шт |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Масса, гр |
---|---|---|---|---|---|---|---|
101-100149-1 |
белый |
2 |
18 |
4 |
1434 |
142 |
2500 |
101-100149-2 |
серебро |
2 |
18 |
4 |
1434 |
142 |
2500 |
101-100149-3 |
черный |
2 |
18 |
4 |
1434 |
142 |
2500 |
101-100150-1 |
белый |
2 |
24 |
5 |
1720 |
142 |
3000 |
101-100150-2 |
серебро |
2 |
24 |
5 |
1720 |
142 |
3000 |
101-100150-3 |
черный |
2 |
24 |
5 |
1720 |
142 |
3000 |
101-100151-1 |
белый |
2 |
9 |
2 |
860 |
142 |
1500 |
101-100151-2 |
серебро |
2 |
9 |
2 |
860 |
142 |
1500 |
101-100151-3 |
черный |
2 |
9 |
2 |
860 |
142 |
1500 |
101-100491-1 |
белый |
1 |
9 |
2 |
860 |
142 |
1500 |
101-100491-2 |
серебро |
1 |
9 |
2 |
860 |
142 |
1500 |
101-100491-3 |
черный |
1 |
9 |
2 |
860 |
142 |
1500 |
101-100492-1 |
белый |
1 |
18 |
4 |
1434 |
142 |
2500 |
101-100492-2 |
серебро |
1 |
18 |
4 |
1434 |
142 |
2500 |
101-100492-3 |
черный |
1 |
18 |
4 |
1434 |
142 |
2500 |
101-100493-1 |
белый |
1 |
24 |
5 |
1720 |
142 |
3000 |
101-100493-2 |
серебро |
1 |
24 |
5 |
1720 |
142 |
3000 |
101-100493-3 |
черный |
1 |
24 |
5 |
1720 |
142 |
3000 |
