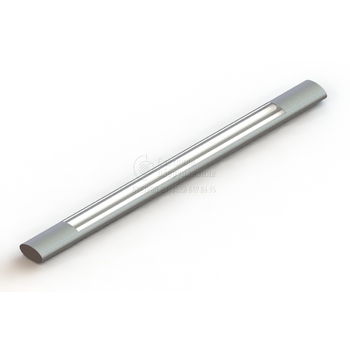

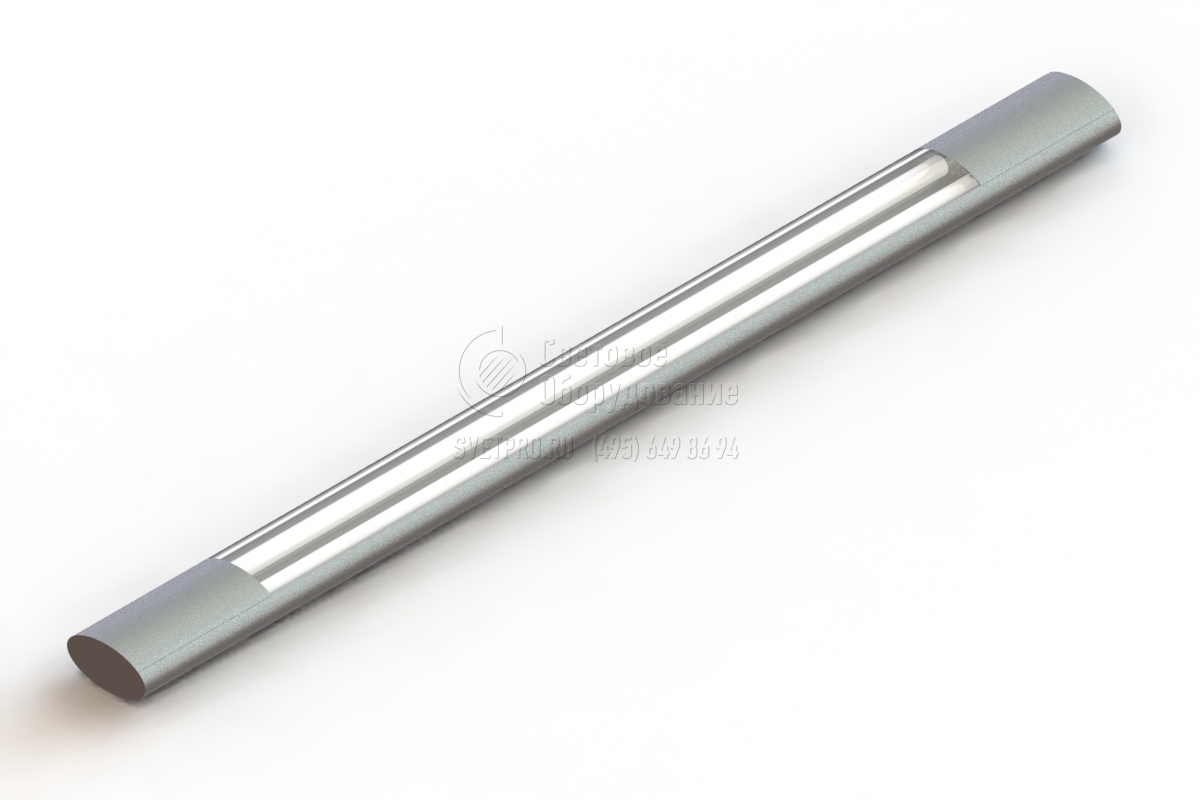

BS под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BS |
Мощность: | 18-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильники BS под люминесцентные лампы востребованы для освещения помещений в административных учреждениях и общественных заведениях, офисах и торговых объектах.
Осветительный прибор ориентирован на подвесную установку и непосредственное прикрепление к опорной поверхности. Монтажные элементы: комплекты подвесов (1,0; 2,0; 4,0 м), крепления, соединения для объединения в модульные линии, заглушки заказываются дополнительно. Данная мера позволяет реализовать максимум пожеланий потребителя.
Модификации светильника включают версии с одной, двумя и четырьмя лампами Т5 (21 и 54 Вт) и Т8 (18, 36, 58 Вт). Изделия с Т5 комплектуются ЭПРА, с Т8 – ЭПРА и ЭмПРА. Обеспечен выбор светильников с электронным аппаратом, обеспечивающим управление по цифровому стандарту DALI, а в изделиях с Т8 – и аварийную комплектацию, содержащую БАП (1 час). Лампы расположены в центре корпуса или двумя симметричными группами.
Корпус светильника BS изготовлен из алюминиевого профиля (овальное сечение). Цветовые версии окрашивания: серебряный, белый, черный (по заявке любой по RAL). Призматический поликарбонатный рассеиватель, выбранный из размерного ряда, прозрачный или матовый. Оптика также включает решетки и отражатель.
Светильник модульный овального поперечного сечения под одну или две линейные люминесцентные лампы. Корпус светильника изготовлен из алюминиевого профиля.
Оснащен высококачественным алюминиевым отражателем.
Варианты исполнения:
- с индуктивным ПРА (С)
- с электронным ПРА (Е)
- с электронным ПРА, регулируемый цифровой DALI (D)
- с электронным ПРА, аварийное исполнение (M)
Длительность работы в аварийном режиме – 1 час.
Источник света – линейная люминесцентная лампа Т8, Т5.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BS можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется к потолку на тросовые подвесы или с помощью прямого соединения. Все принадлежности заказываются отдельно.

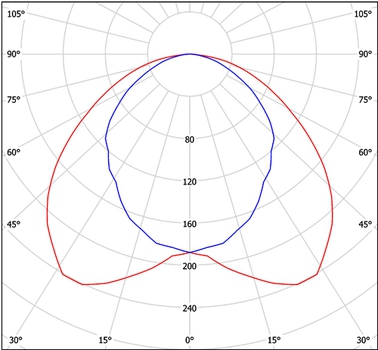

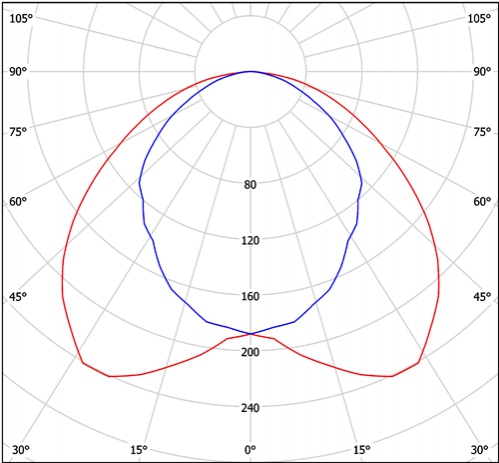

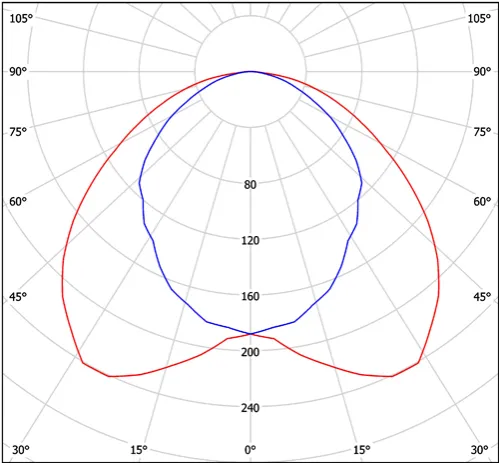

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

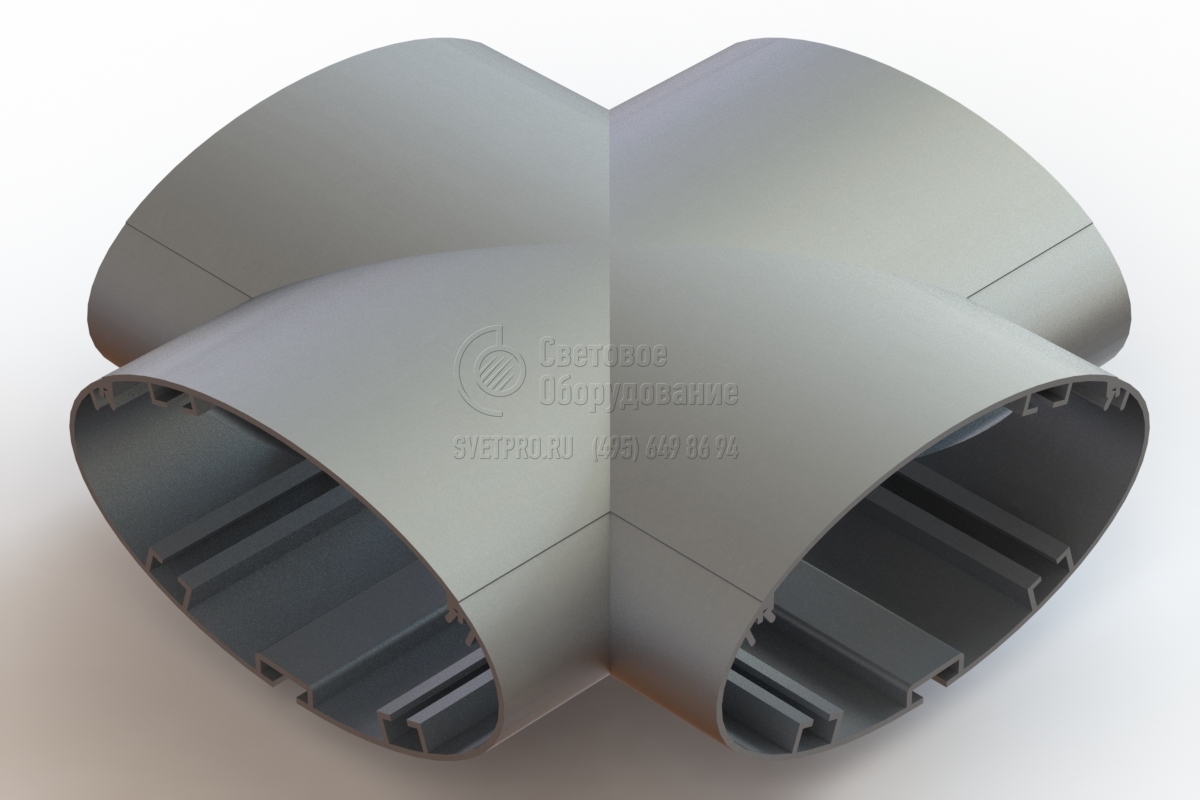

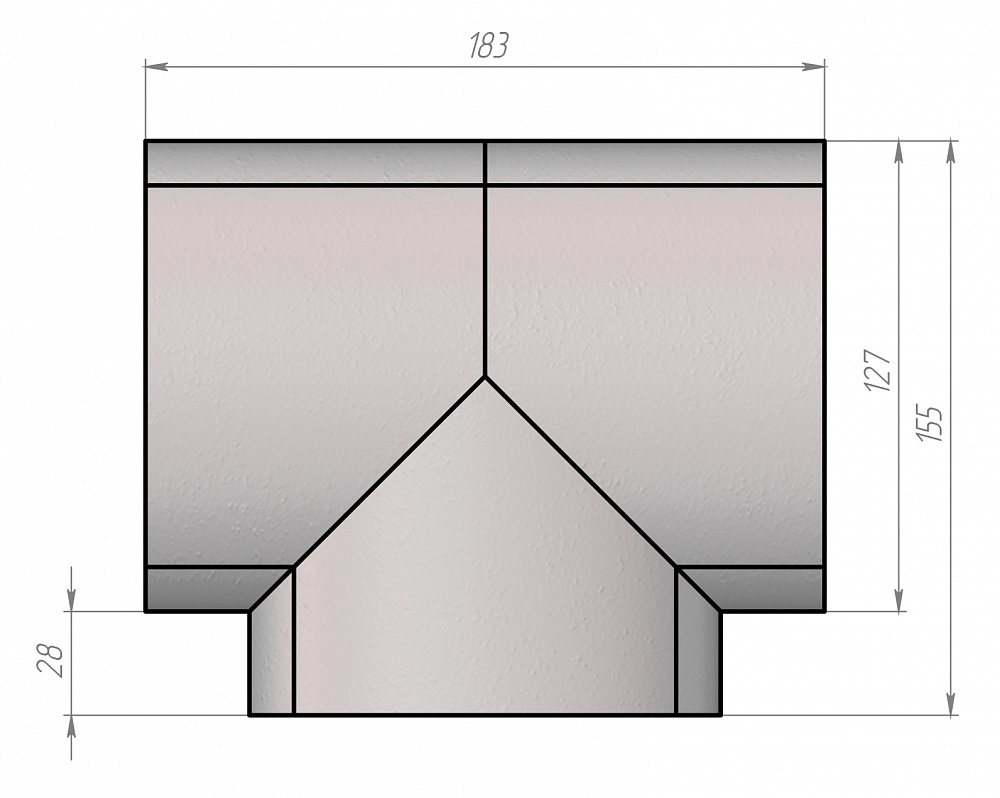

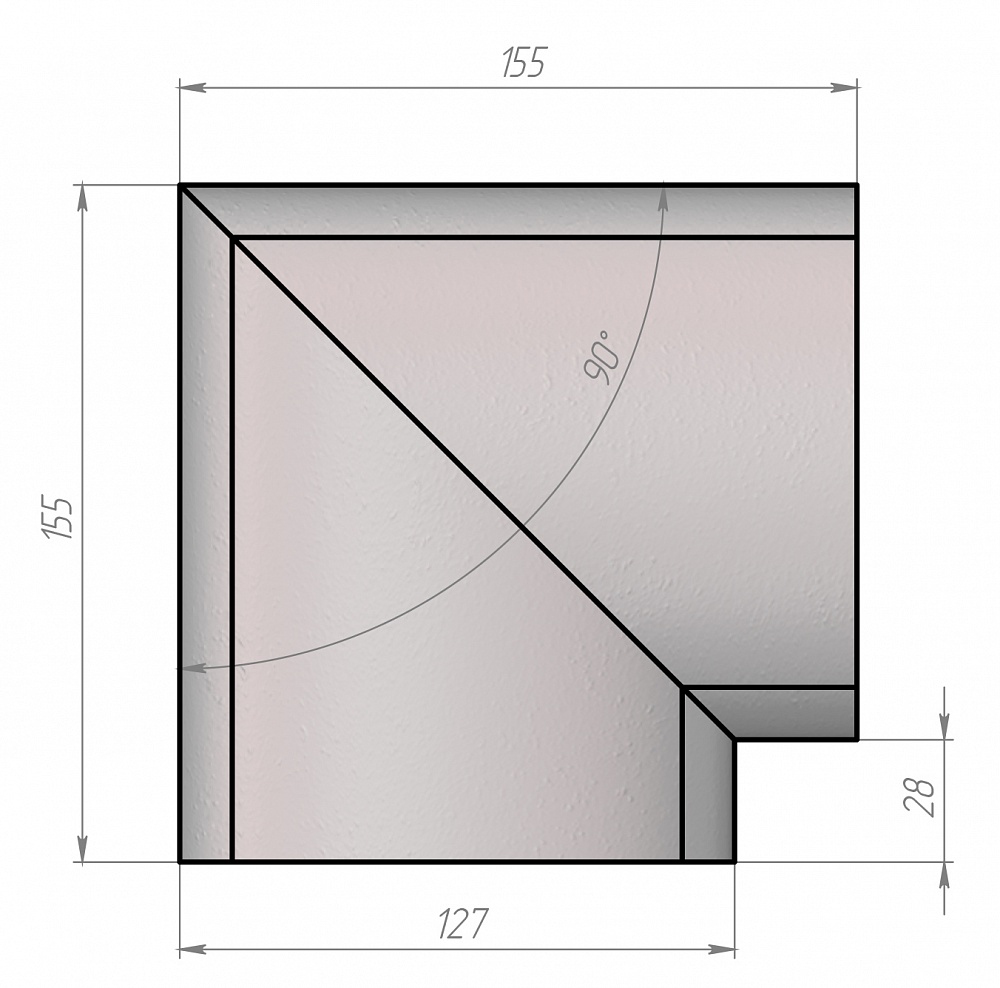

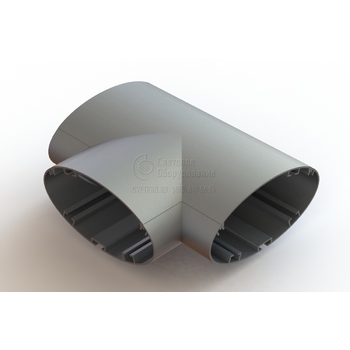

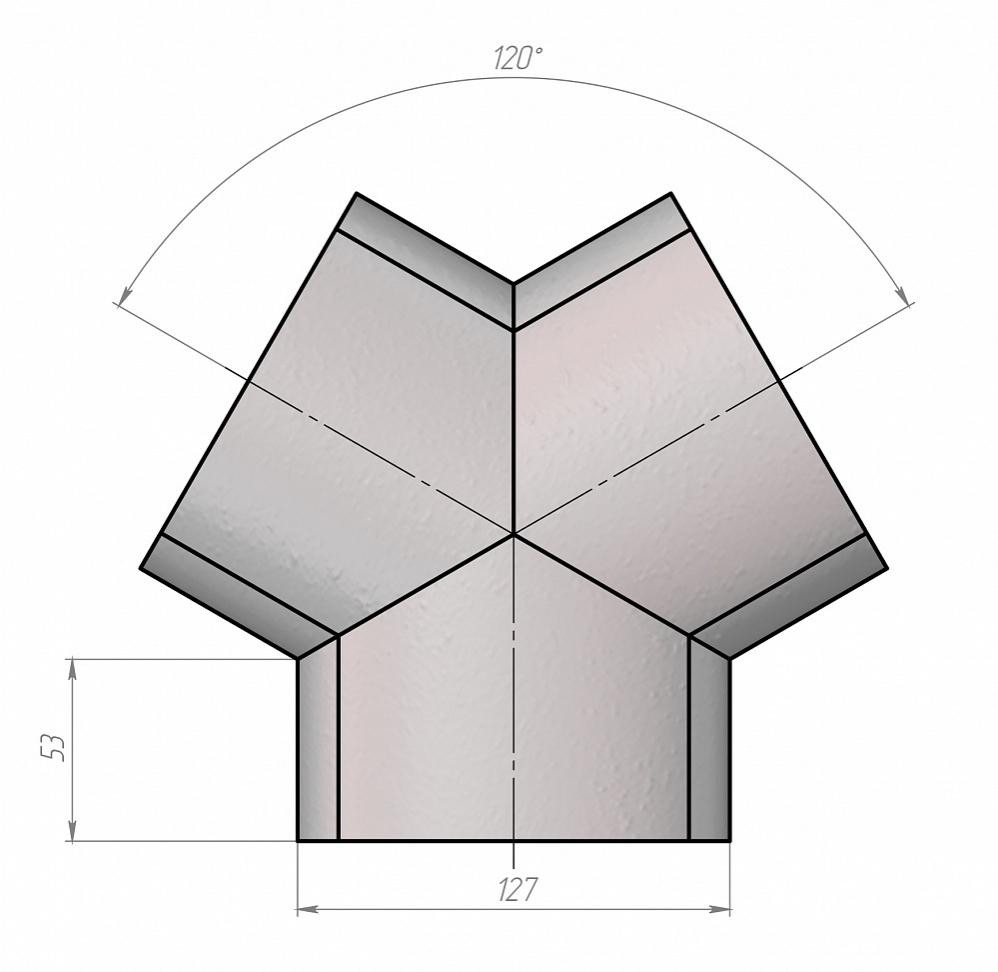

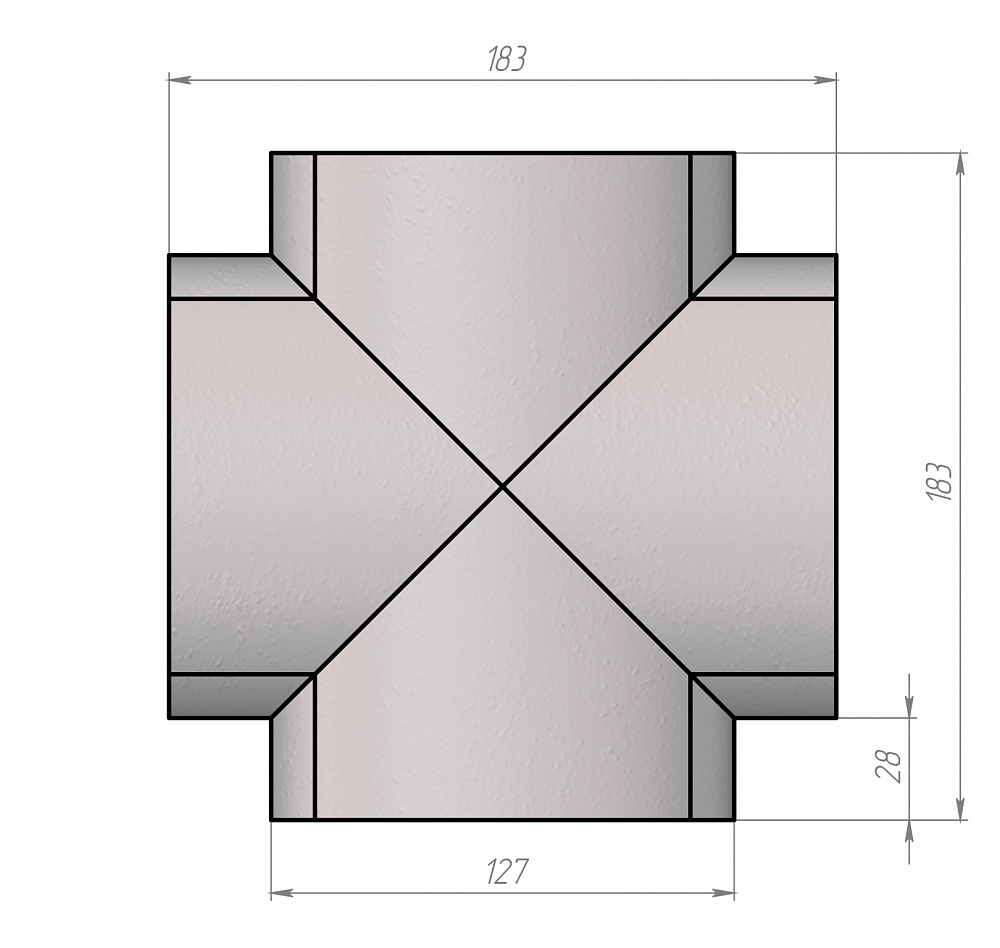

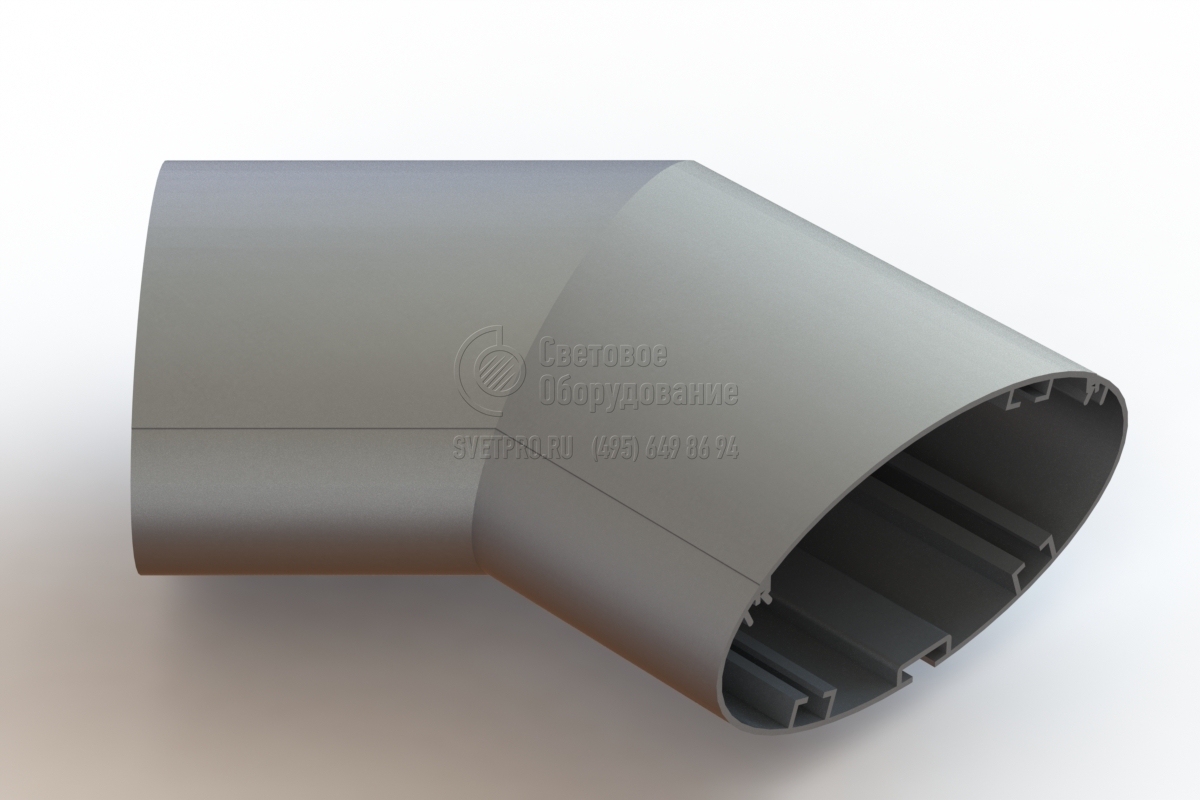

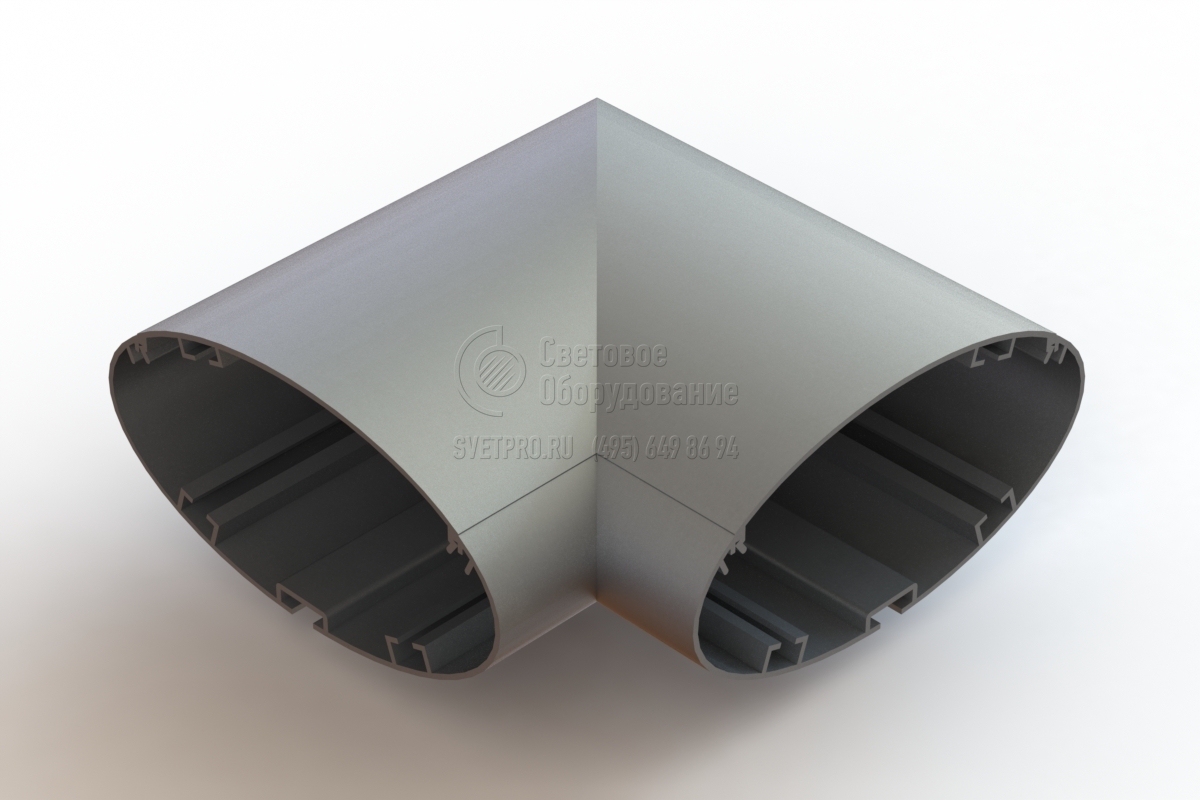

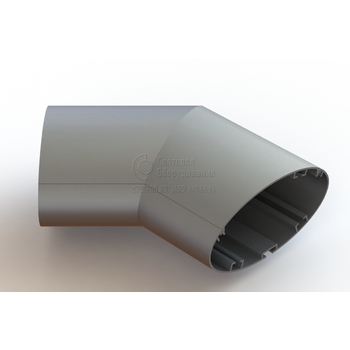

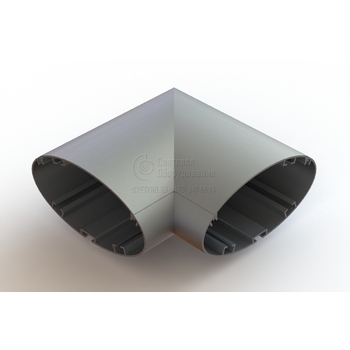

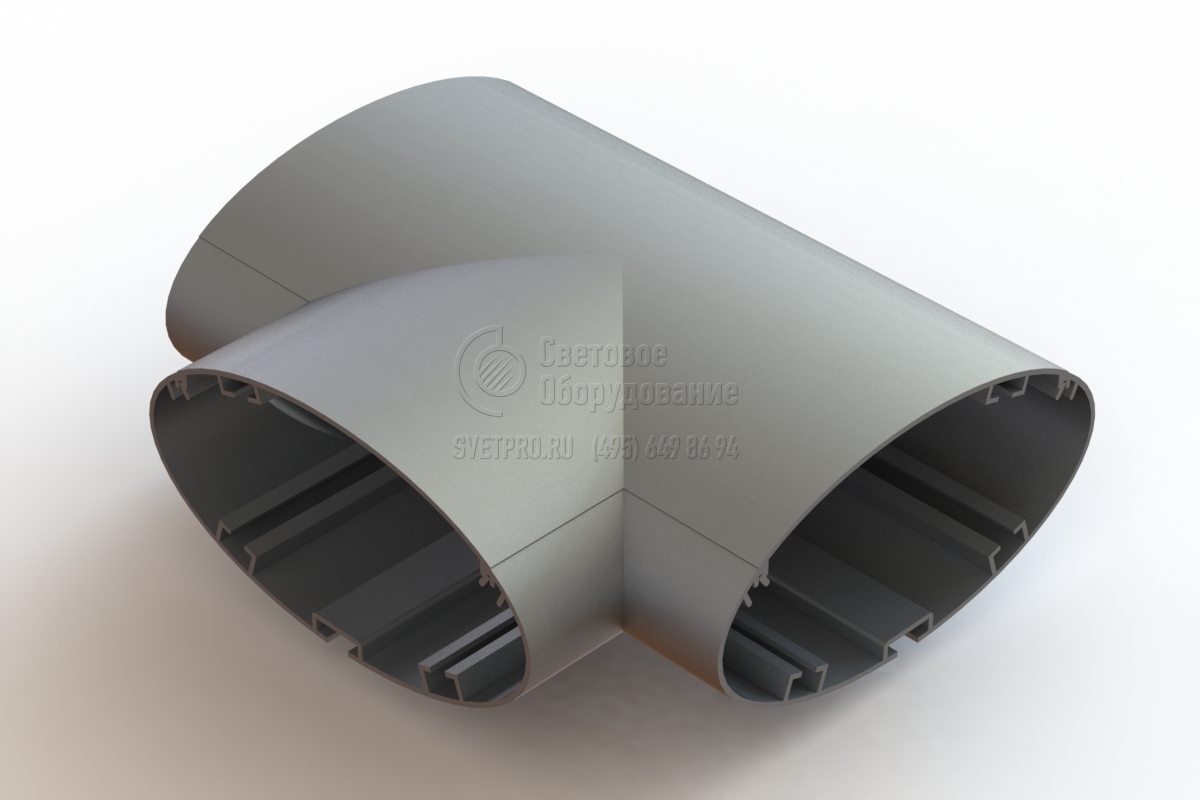

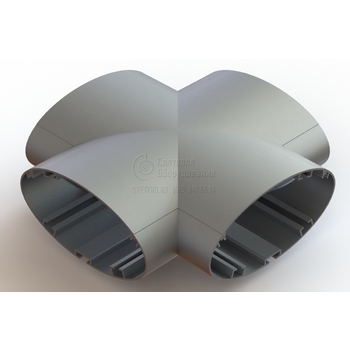

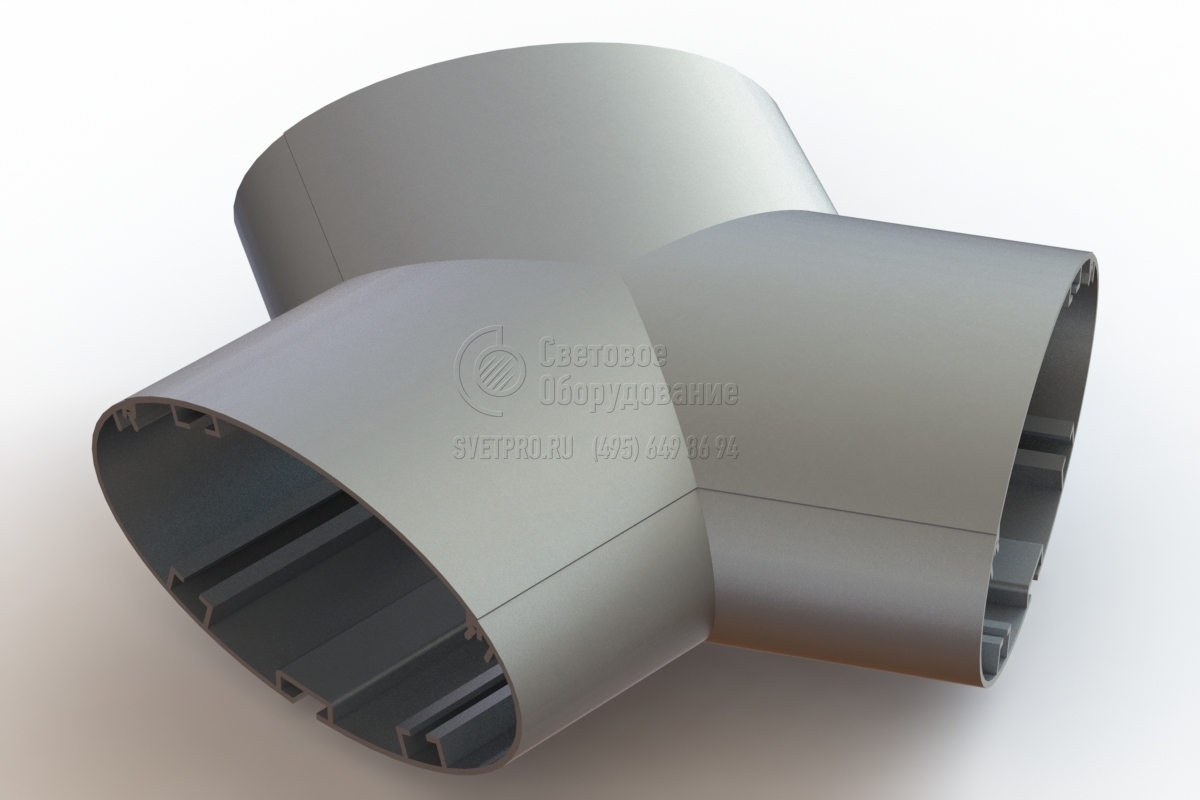

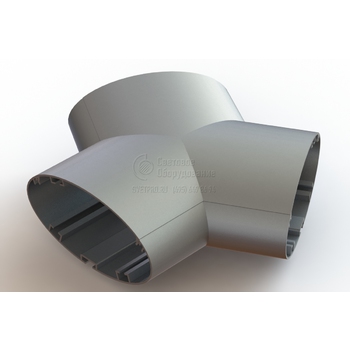

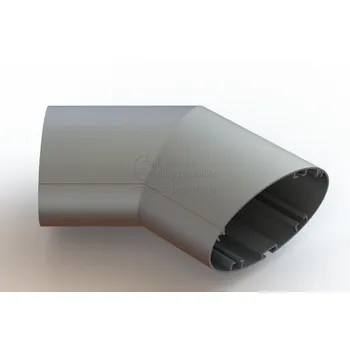

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.

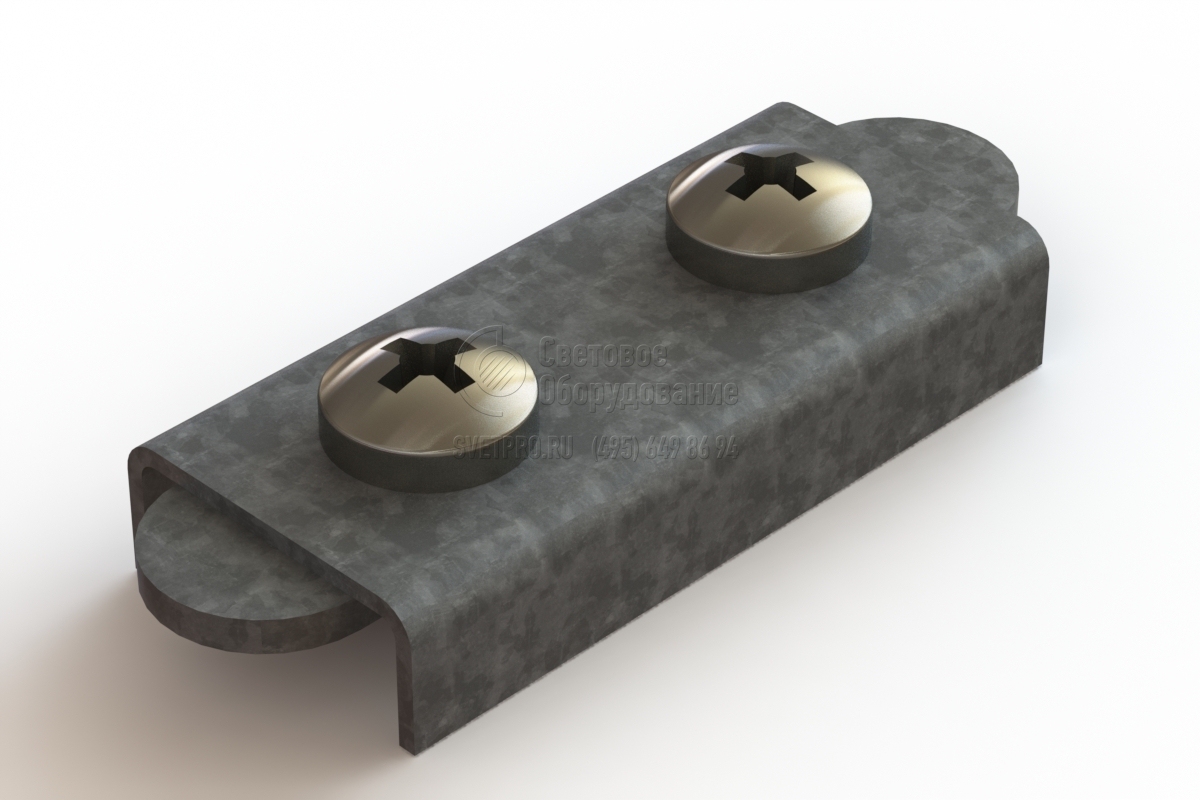

Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

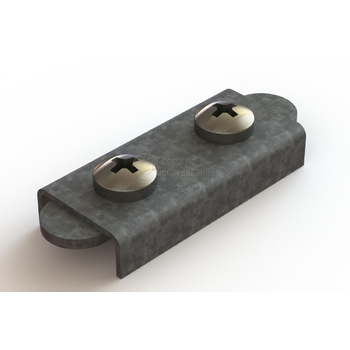

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

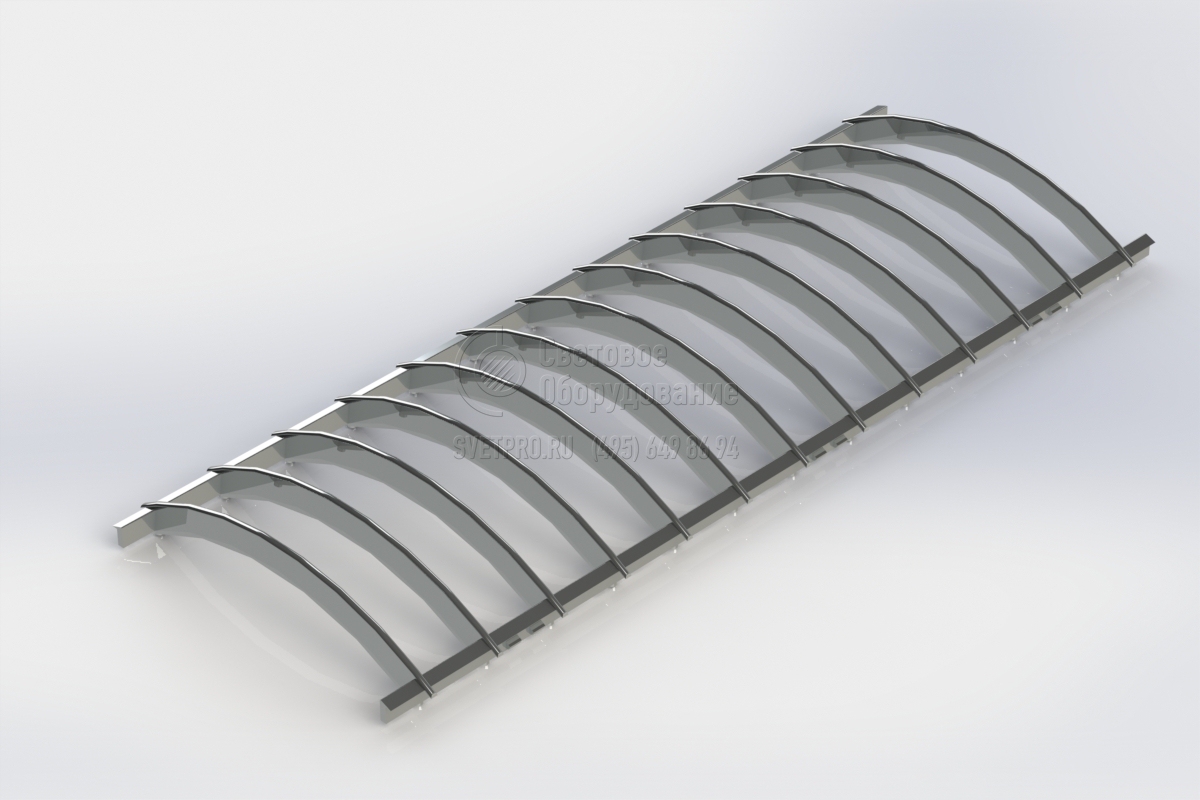

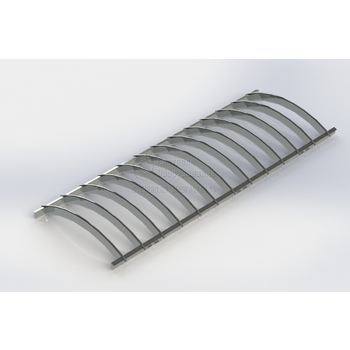

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.

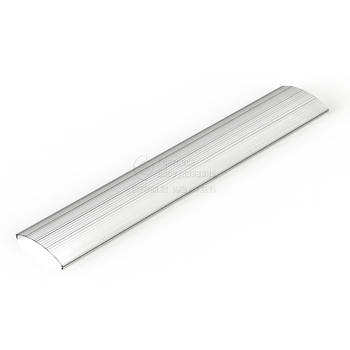

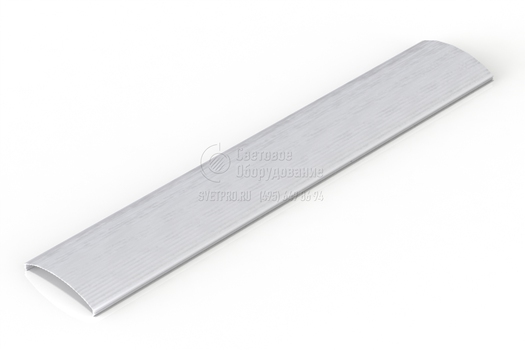

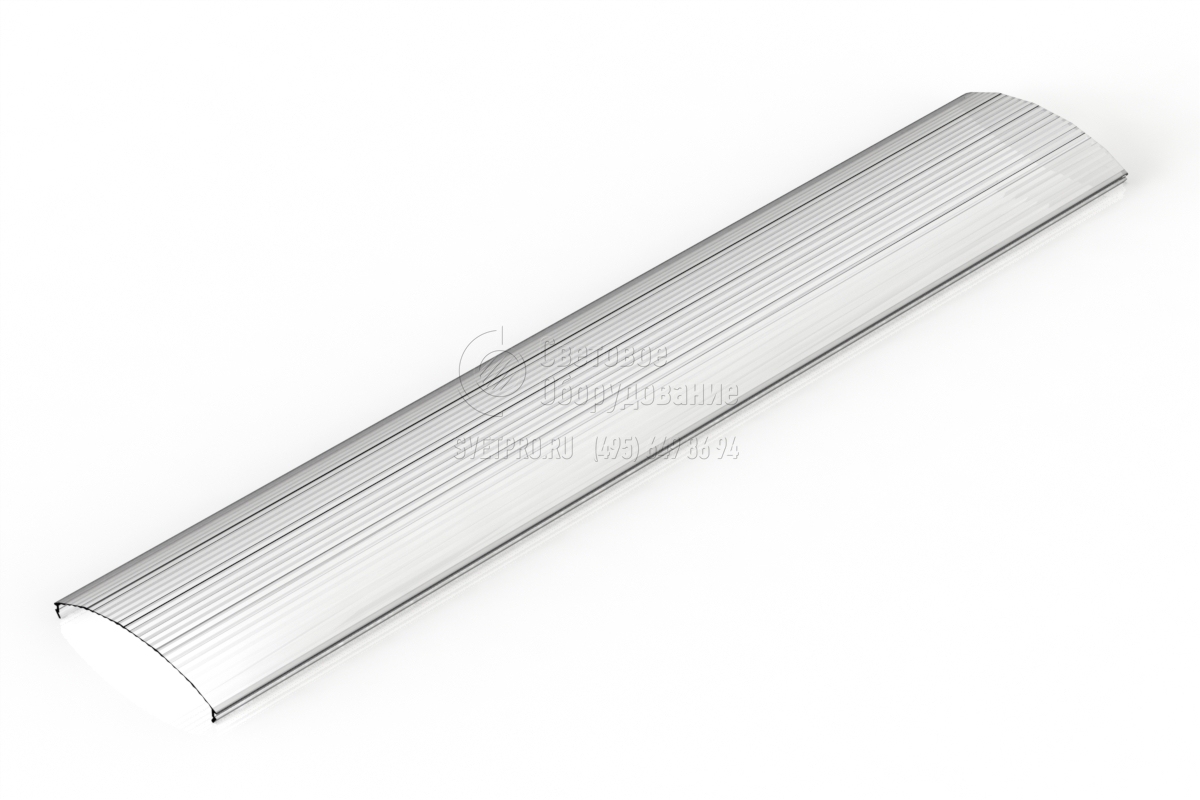

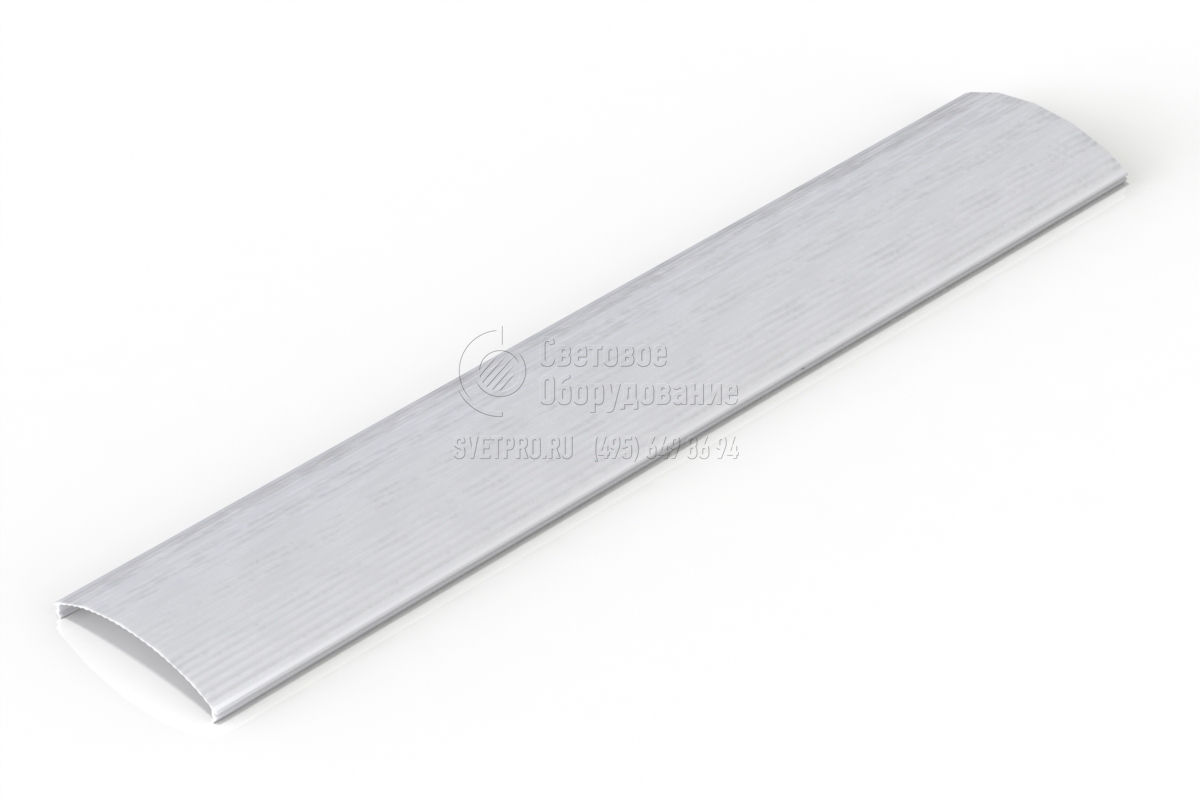

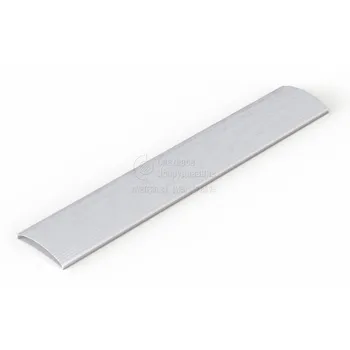

Рассеиватели
Рассеиватель призматический из поликарбоната.

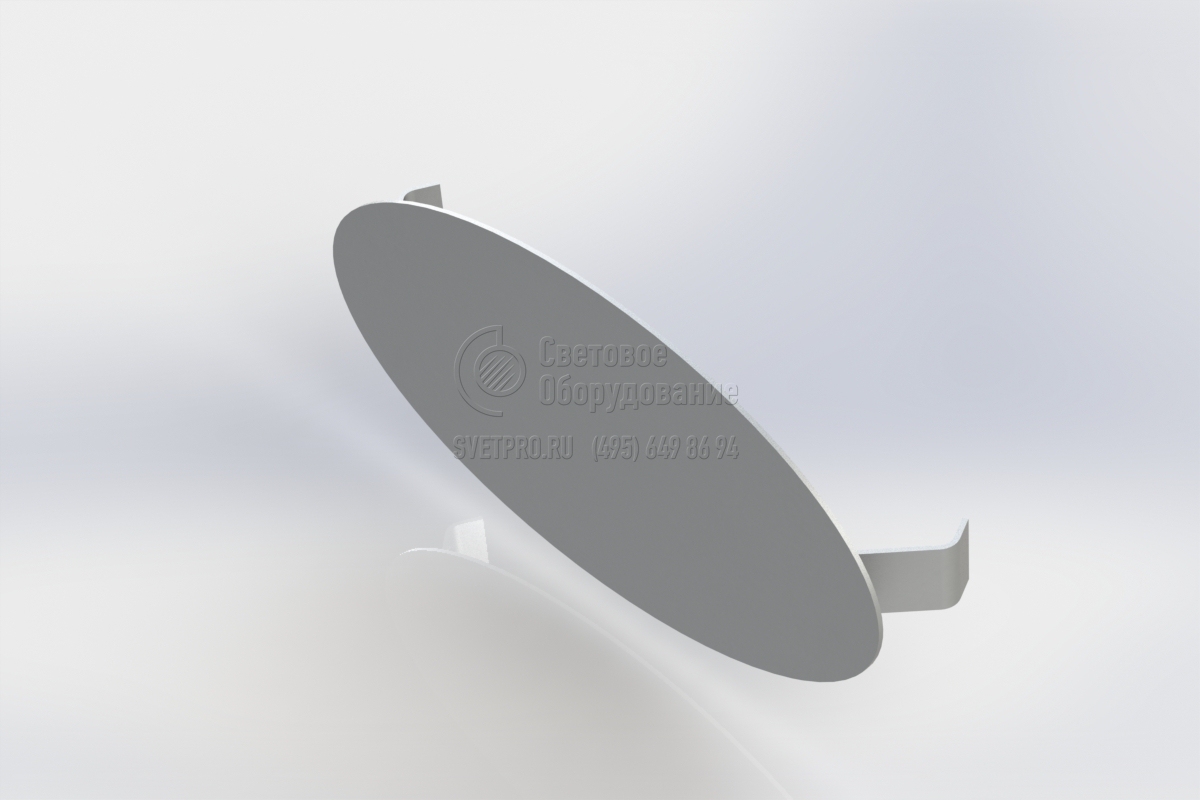

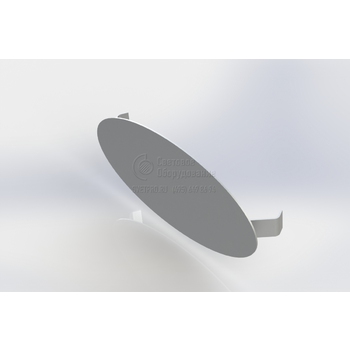

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь, пластик.

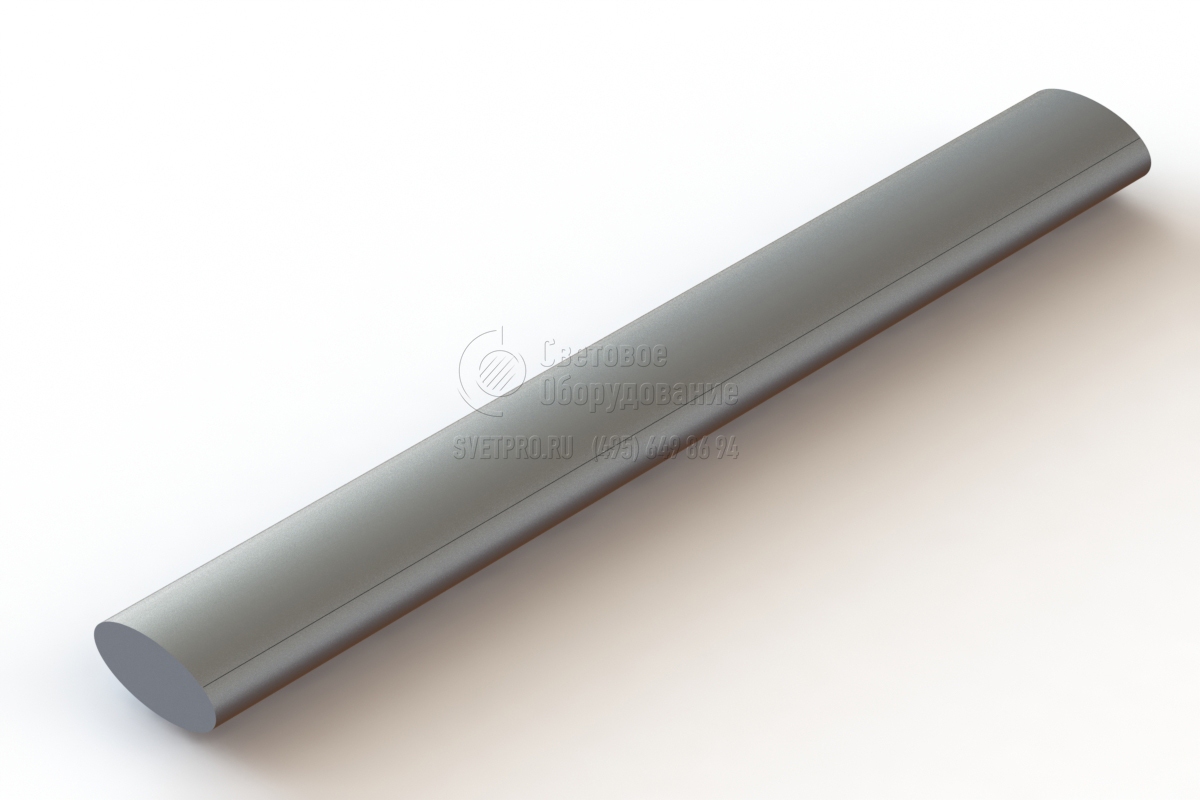

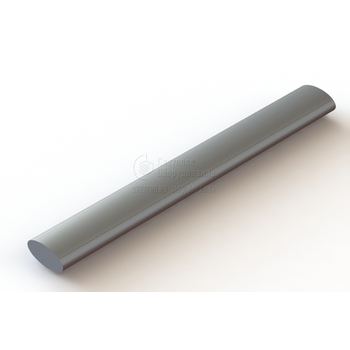

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

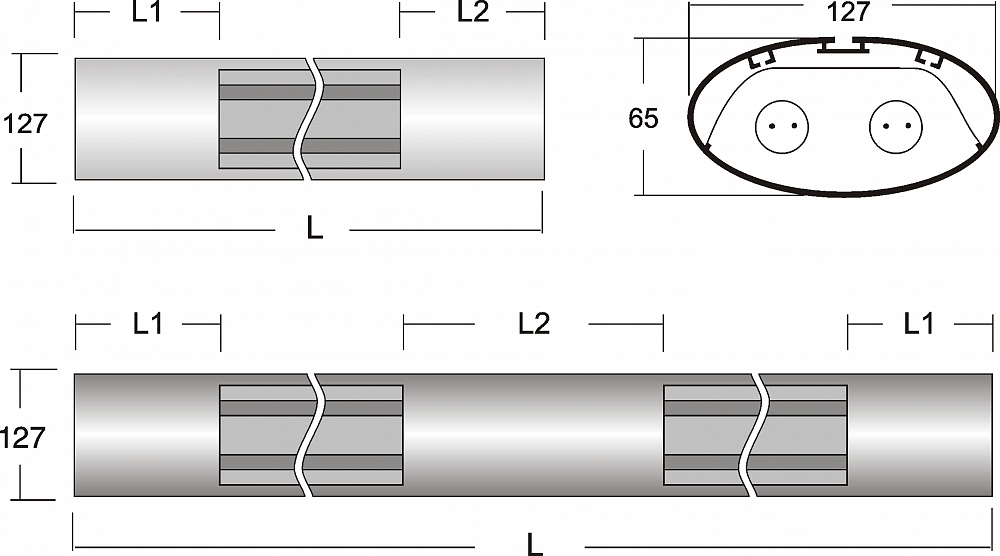

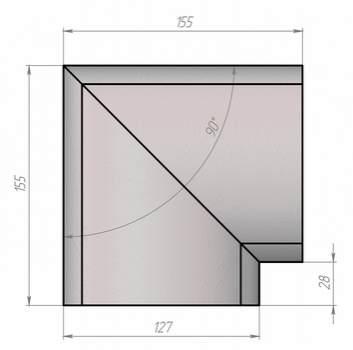

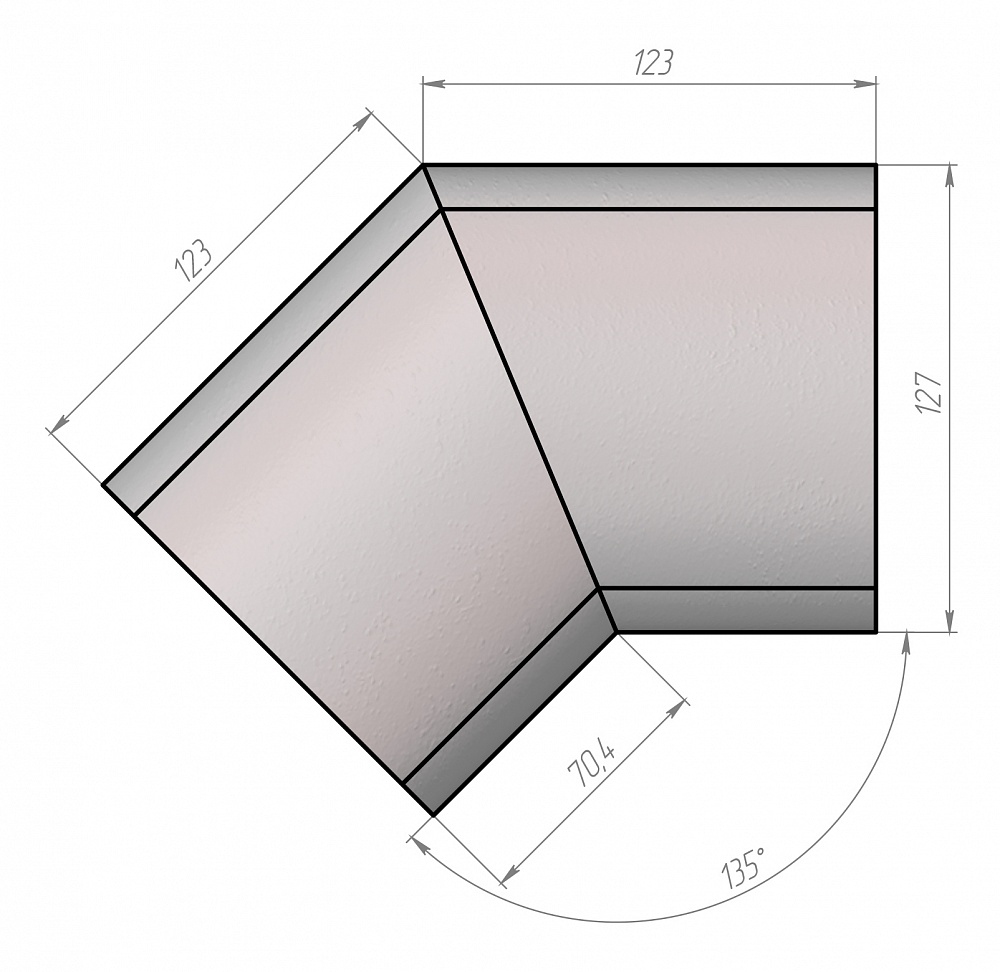

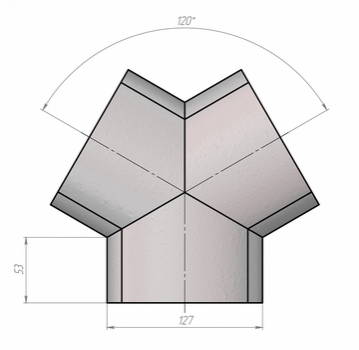

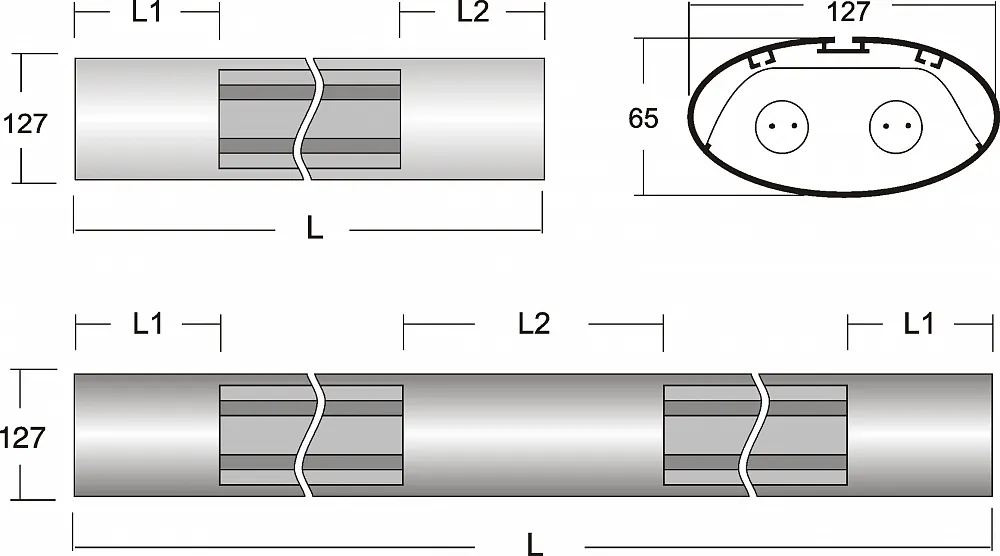

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Длина крышки L2, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|
101-100111-1 |
белый |
ЭМПРА |
1 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100111-2 |
серебро |
ЭМПРА |
1 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100111-3 |
черный |
ЭМПРА |
1 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100112-1 |
белый |
ЭПРА / DALI |
1 |
Т8 |
18 |
2 |
1212 |
170 |
460 |
3000 |
101-100112-2 |
серебро |
ЭПРА / DALI |
1 |
Т8 |
18 |
2 |
1212 |
170 |
460 |
3000 |
101-100112-3 |
черный |
ЭПРА / DALI |
1 |
Т8 |
18 |
2 |
1212 |
170 |
460 |
3000 |
101-100113-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
2 |
980 |
142 |
262 |
2000 |
101-100113-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
2 |
980 |
142 |
262 |
2000 |
101-100113-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
2 |
980 |
142 |
262 |
2000 |
101-100115-1 |
белый |
ЭПРА / DALI |
1 |
Т5 |
21 |
3 |
1470 |
170 |
460 |
3500 |
101-100115-2 |
серебро |
ЭПРА / DALI |
1 |
Т5 |
21 |
3 |
1470 |
170 |
460 |
3500 |
101-100115-3 |
черный |
ЭПРА / DALI |
1 |
Т5 |
21 |
3 |
1470 |
170 |
460 |
3500 |
101-100116-1 |
белый |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3100 |
101-100116-2 |
серебро |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3100 |
101-100116-3 |
черный |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3100 |
101-100117-1 |
белый |
ЭПРА / DALI |
1 |
Т8 |
36 |
4 |
1970 |
410 |
410 |
4000 |
101-100117-2 |
серебро |
ЭПРА / DALI |
1 |
Т8 |
36 |
4 |
1970 |
410 |
410 |
4000 |
101-100117-3 |
черный |
ЭПРА / DALI |
1 |
Т8 |
36 |
4 |
1970 |
410 |
410 |
4000 |
101-100118-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
4 |
1580 |
170 |
262 |
2800 |
101-100118-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
4 |
1580 |
170 |
262 |
2800 |
101-100118-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
4 |
1580 |
170 |
262 |
2800 |
101-100120-1 |
белый |
ЭПРА |
1 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100120-2 |
серебро |
ЭПРА |
1 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100120-3 |
черный |
ЭПРА |
1 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100121-1 |
белый |
ЭМПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3800 |
101-100121-2 |
серебро |
ЭМПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3800 |
101-100121-3 |
черный |
ЭМПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3800 |
101-100122-1 |
белый |
ЭПРА / DALI |
1 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100122-2 |
серебро |
ЭПРА / DALI |
1 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100122-3 |
черный |
ЭПРА / DALI |
1 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100123-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3400 |
101-100123-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3400 |
101-100123-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3400 |
101-100125-1 |
белый |
ЭПРА |
2 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100125-2 |
серебро |
ЭПРА |
2 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100125-3 |
черный |
ЭПРА |
2 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100126-1 |
белый |
ЭПРА |
4 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100126-2 |
серебро |
ЭПРА |
4 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100126-3 |
черный |
ЭПРА |
4 |
Т5 |
54 |
8 |
2870 |
120 |
430 |
5100 |
101-100127-1 |
белый |
ЭМПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100127-2 |
серебро |
ЭМПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100127-3 |
черный |
ЭМПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
2300 |
101-100129-1 |
белый |
ЭПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
1800 |
101-100129-2 |
серебро |
ЭПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
1800 |
101-100129-3 |
черный |
ЭПРА |
2 |
Т8 |
18 |
2 |
980 |
202 |
202 |
1800 |
101-100131-1 |
белый |
ЭМПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3500 |
101-100131-2 |
серебро |
ЭМПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3500 |
101-100131-3 |
черный |
ЭМПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
3500 |
101-100132-1 |
белый |
ЭПРА / DALI |
2 |
Т8 |
36 |
4 |
1780 |
170 |
460 |
4000 |
101-100132-2 |
серебро |
ЭПРА / DALI |
2 |
Т8 |
36 |
4 |
1780 |
170 |
460 |
4000 |
101-100132-3 |
черный |
ЭПРА / DALI |
2 |
Т8 |
36 |
4 |
1780 |
170 |
460 |
4000 |
101-100133-1 |
белый |
ЭПРА |
2 |
Т8 |
36 |
4 |
1674 |
262 |
262 |
2700 |
101-100133-2 |
серебро |
ЭПРА |
2 |
Т8 |
36 |
4 |
1674 |
262 |
262 |
2700 |
101-100133-3 |
черный |
ЭПРА |
2 |
Т8 |
36 |
4 |
1674 |
262 |
262 |
2700 |
101-100134-1 |
белый |
ЭПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
2700 |
101-100134-2 |
серебро |
ЭПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
2700 |
101-100134-3 |
черный |
ЭПРА |
2 |
Т8 |
36 |
4 |
1580 |
215 |
215 |
2700 |
101-100136-1 |
белый |
ЭПРА |
2 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100136-2 |
серебро |
ЭПРА |
2 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100136-3 |
черный |
ЭПРА |
2 |
Т5 |
54 |
4 |
1745 |
215 |
430 |
4000 |
101-100137-1 |
белый |
ЭМПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
4700 |
101-100137-2 |
серебро |
ЭМПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
4700 |
101-100137-3 |
черный |
ЭМПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
4700 |
101-100138-1 |
белый |
ЭПРА / DALI |
2 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100138-2 |
серебро |
ЭПРА / DALI |
2 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100138-3 |
черный |
ЭПРА / DALI |
2 |
Т8 |
58 |
5 |
2065 |
170 |
460 |
5100 |
101-100139-1 |
белый |
ЭПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3200 |
101-100139-2 |
серебро |
ЭПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3200 |
101-100139-3 |
черный |
ЭПРА |
2 |
Т8 |
58 |
5 |
1960 |
262 |
262 |
3200 |
101-100428-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100428-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100428-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100429-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100429-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100429-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100430-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
101-100430-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
101-100430-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
101-100431-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100431-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100431-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4000 |
101-100432-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100432-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100432-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5000 |
101-100433-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
101-100433-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
101-100433-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6100 |
