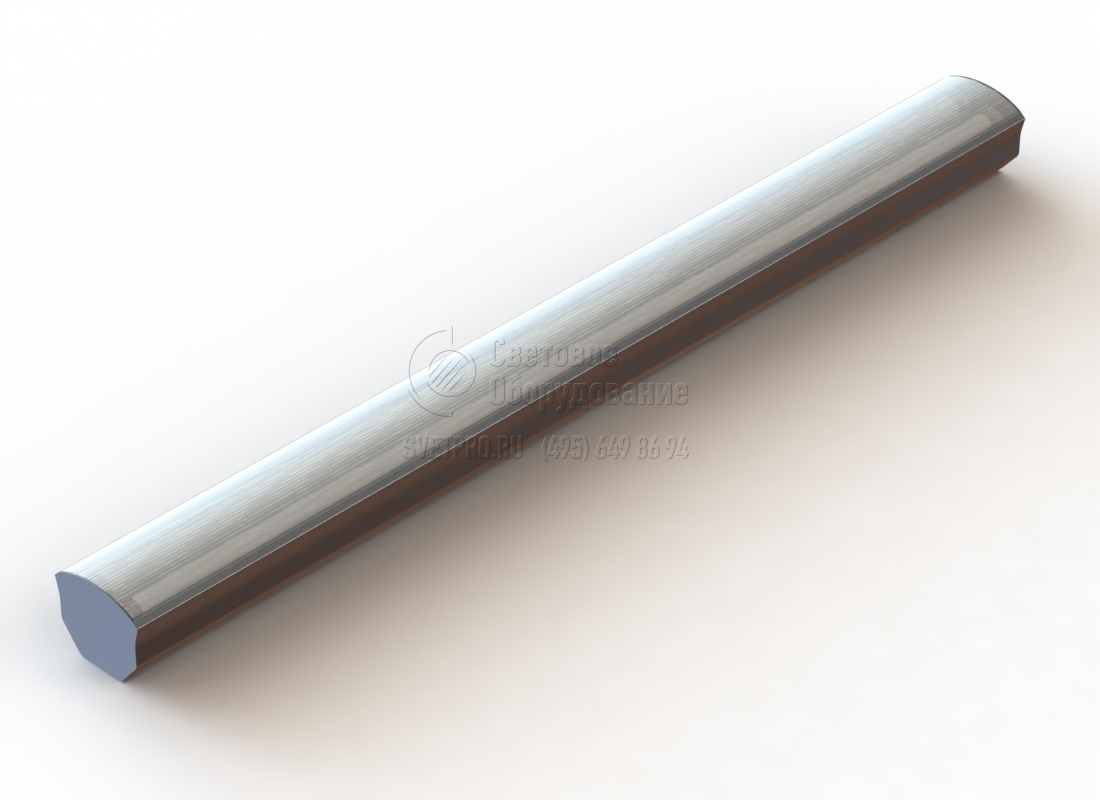

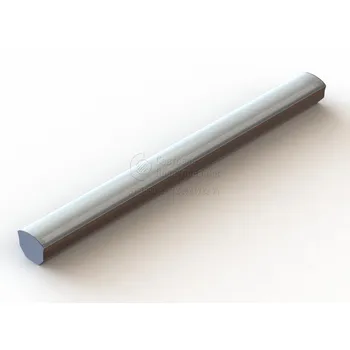

HT-LED-G13 под светодиодные трубки
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | HT-LED-G13 |
Мощность: | 18-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильники HT-LED-G13 под светодиодные трубки отличает трапециевидная форма сечения. Данные изделия наделены рядом качественных эксплуатационных характеристик, значимых для персонала и посетителей офисов, административных и общественных помещений, торговых объектов.
Одиночная или групповая установка светильников осуществляется с использованием дополнительных приспособлений: подвесов, позволяющих расположить изделия на расстоянии 1,0; 2,0; 4,0 м от потолка, или креплений для непосредственного прикрепления к потолку (или лотку). Торцы закрываются заглушками.
Ламповый источник света потребляет сетевое напряжение. Количество ламп (18 или 24 Вт) в модификациях составляет 1, 2, 4 штуки. Четырехламповые версии образованы из двух двухламповых модификаций. В светильнике HT-LED-G13 устанавливаются оптические решетки.
Модель имеет 3 базовых цвета: черный, белый, серебро, но может окрашиваться по заявке в цвета каталога RAL. Рассеиватель выбирается из позиций, предложенных в составе принадлежностей. Он изготовлен из призматического матового или прозрачного поликарбоната.
Модульный светильник трапециевидного поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии HT-LED-G13 можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

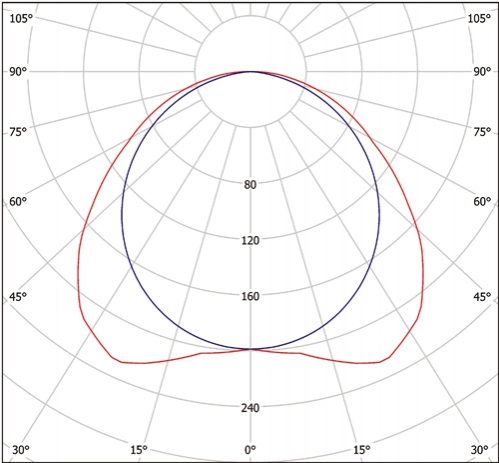

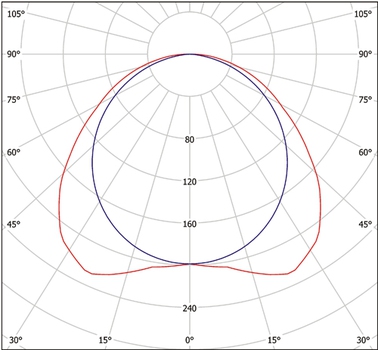

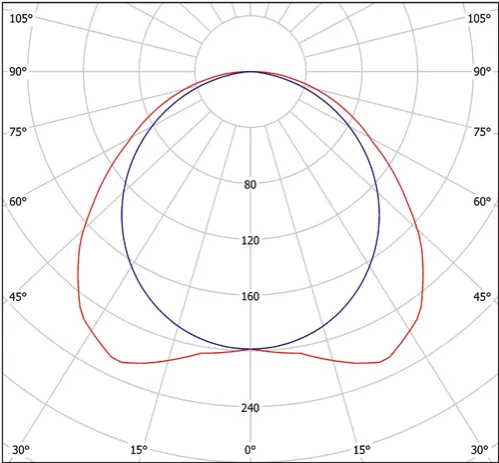

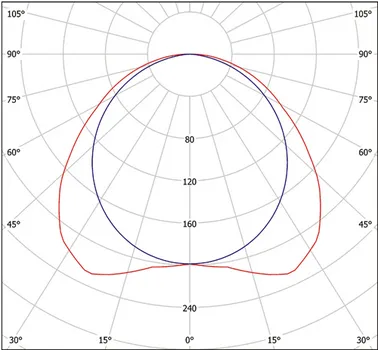

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

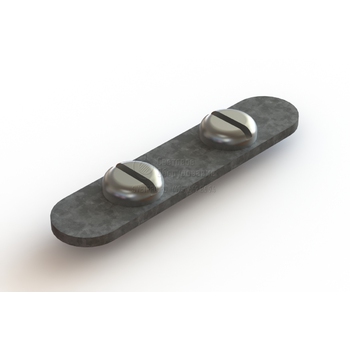

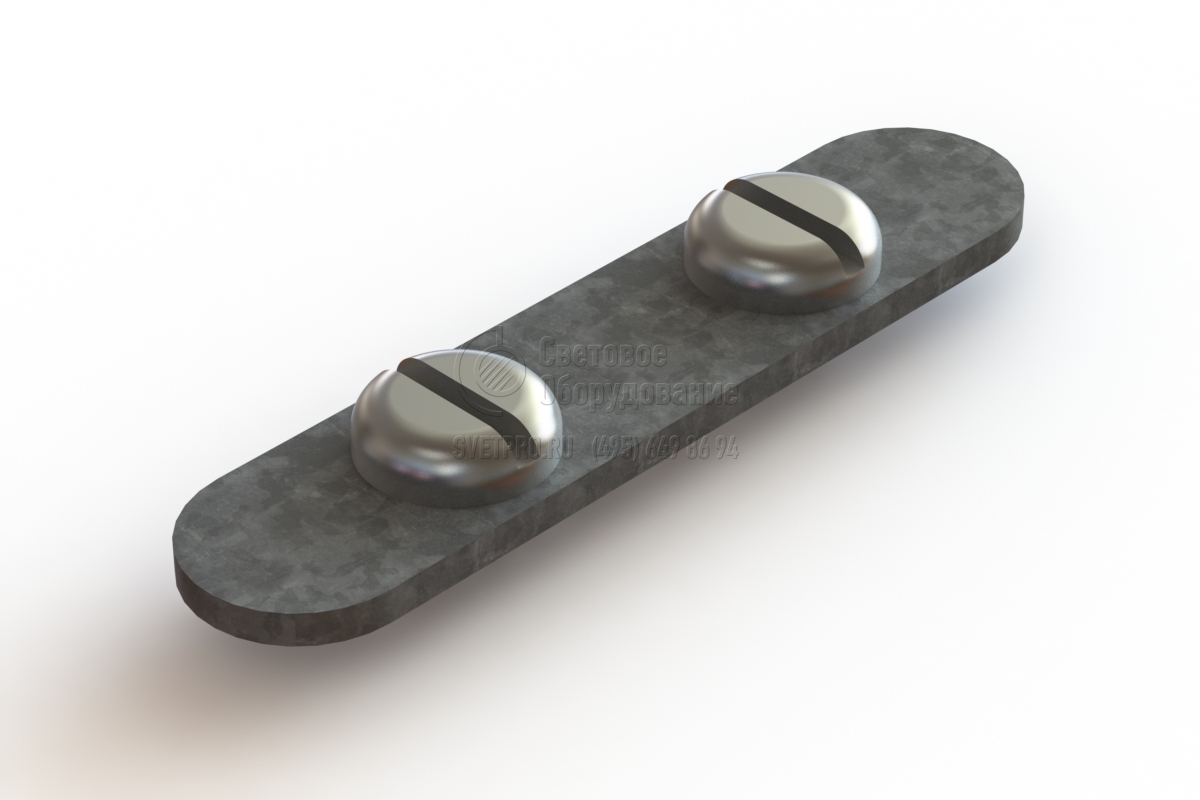

Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100018-0 | Комплект креплений (2 шт) UNI-KX Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

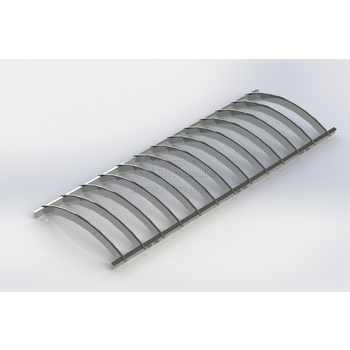

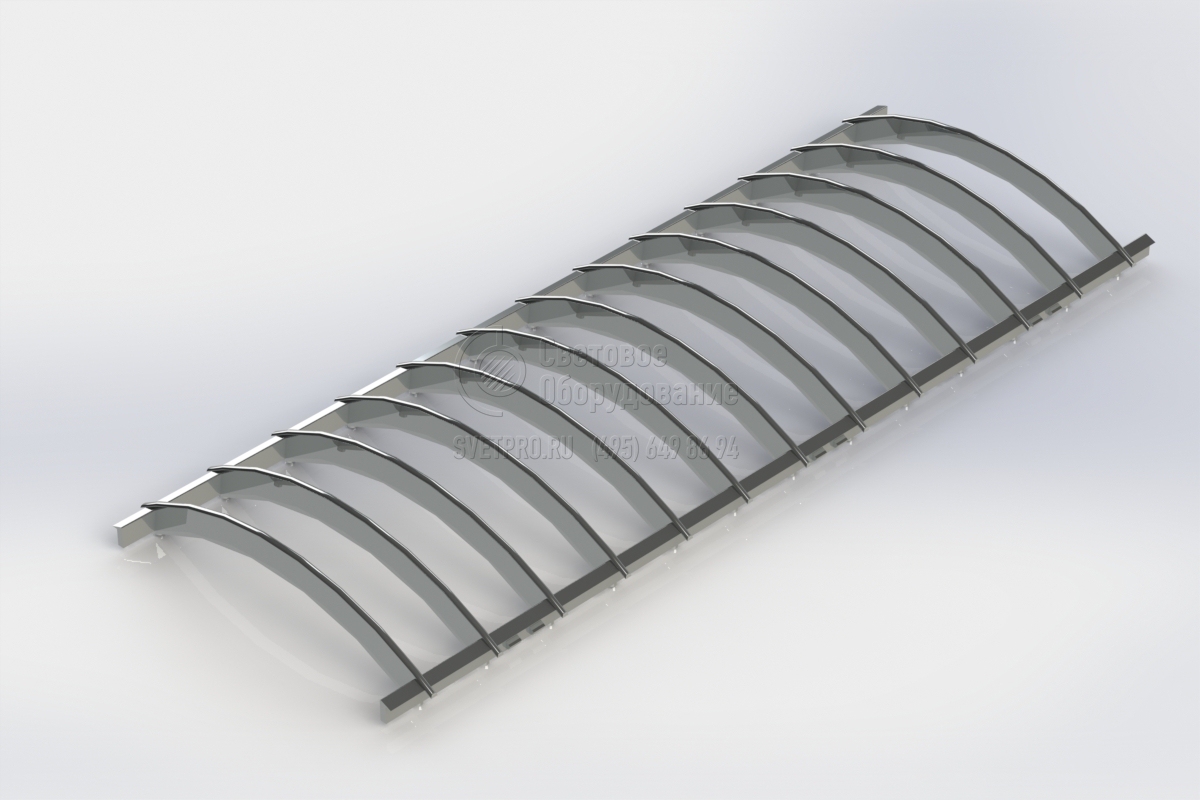

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.

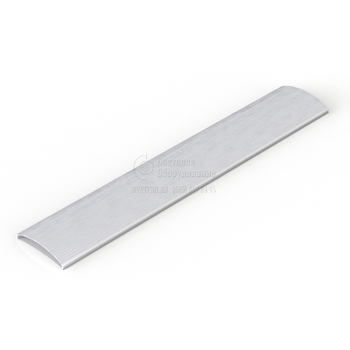

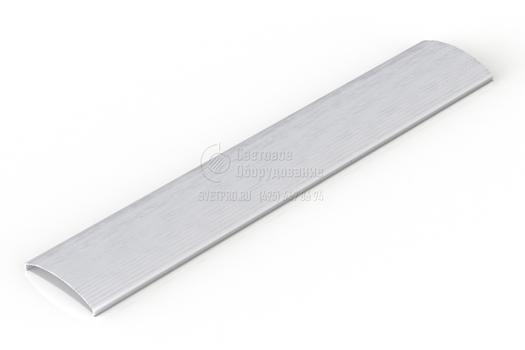

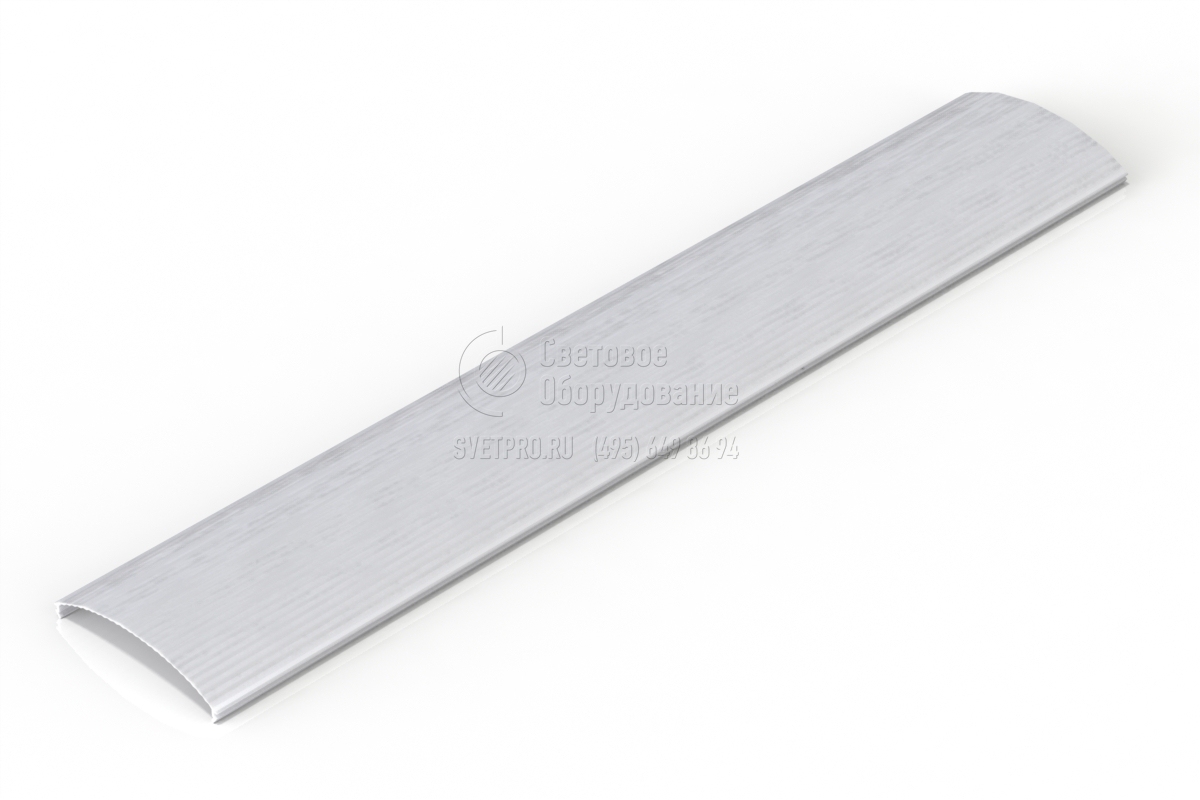

Рассеиватели
Рассеиватель призматический из поликарбоната.

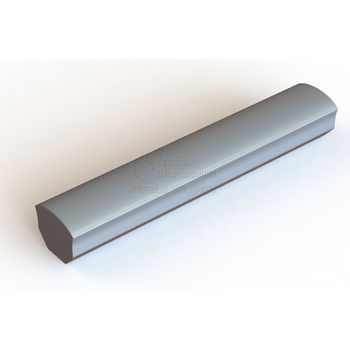

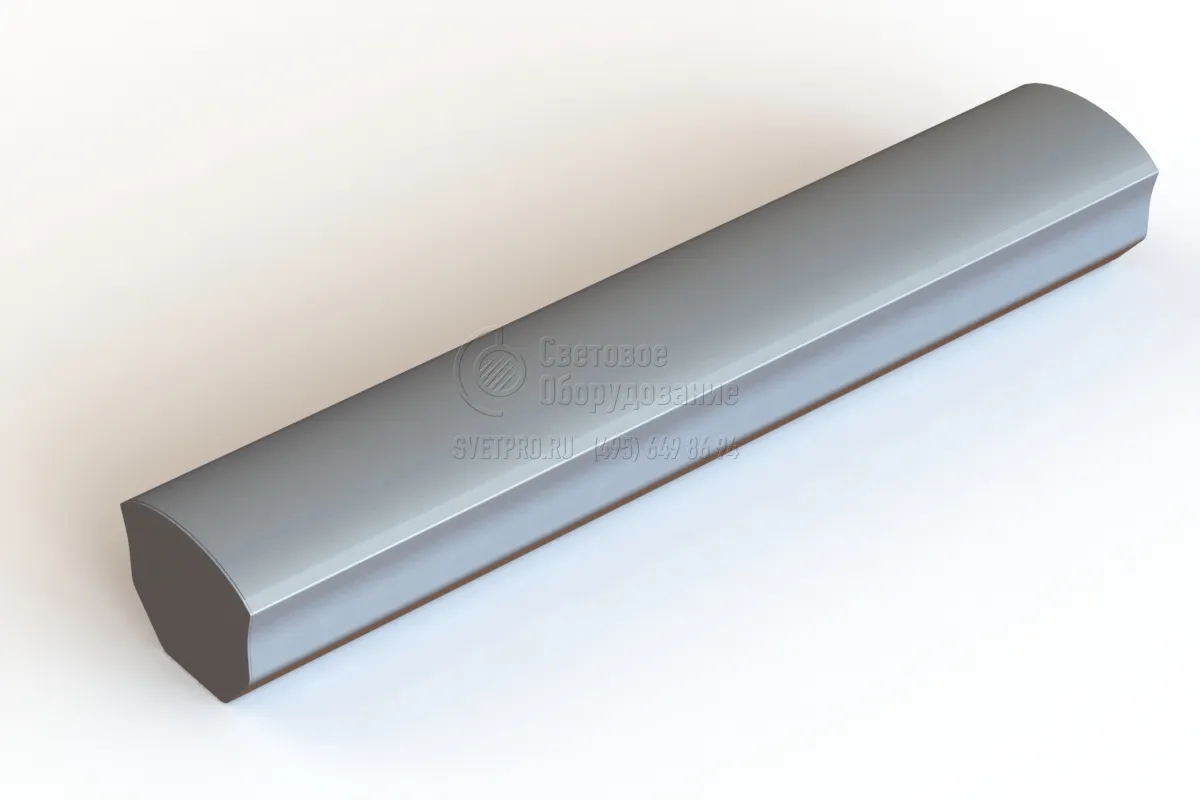

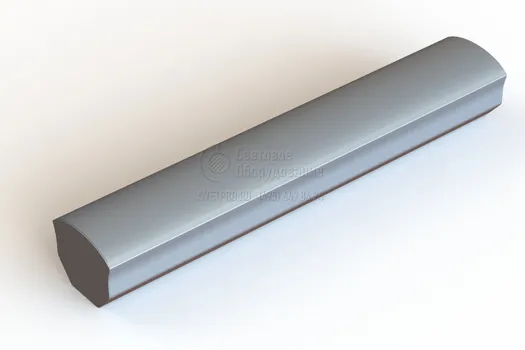

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

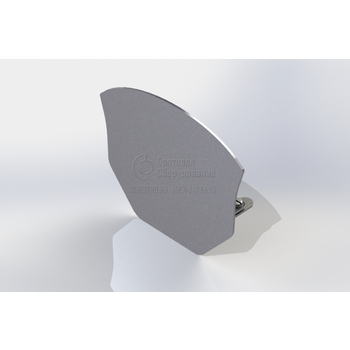

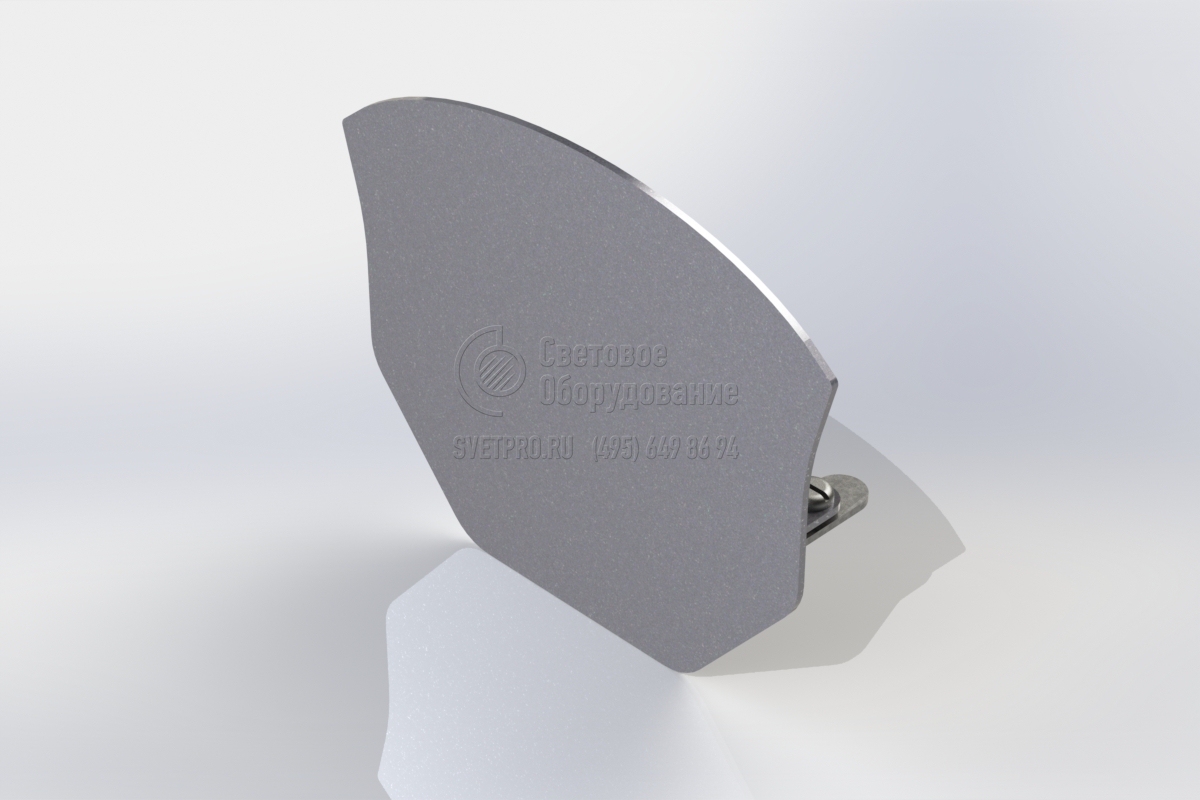

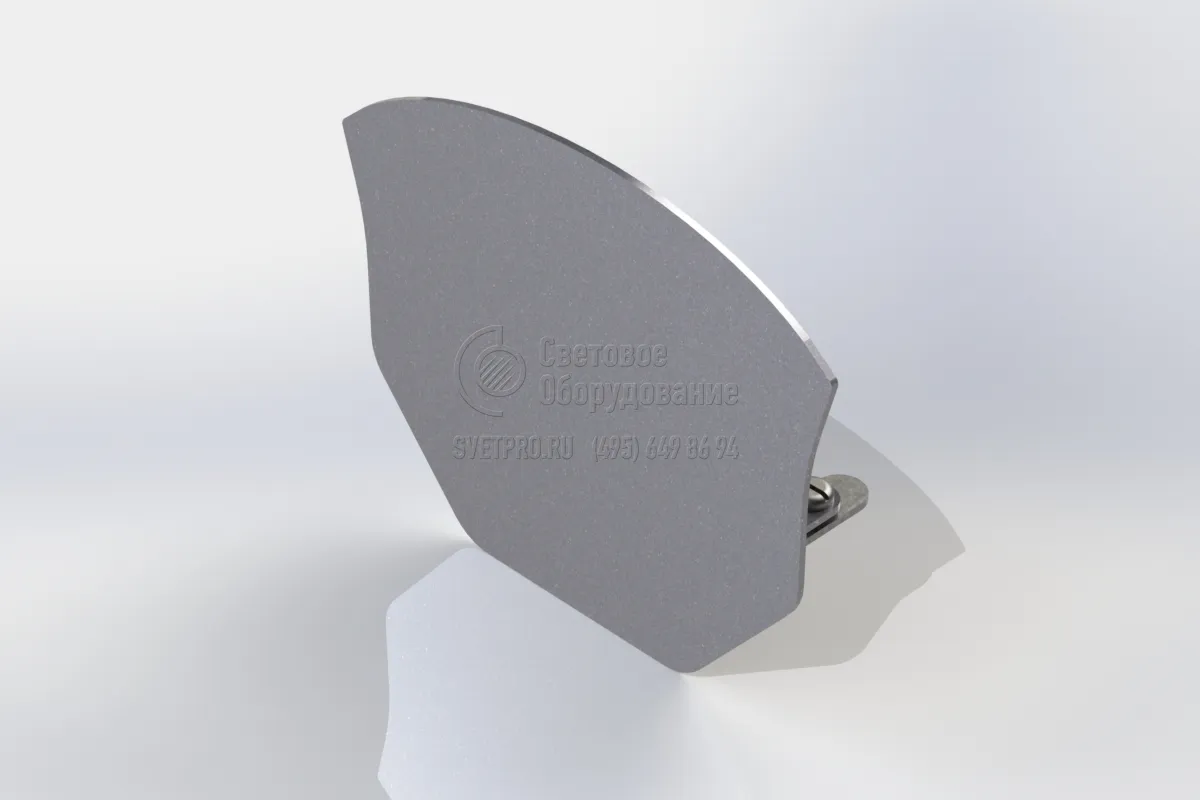

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100189-1 | Заглушка HT-C-M Halla lighting белый | |
103-100189-2 | Заглушка HT-C-M Halla lighting серебро | |
103-100189-3 | Заглушка HT-C-M Halla lighting черный |

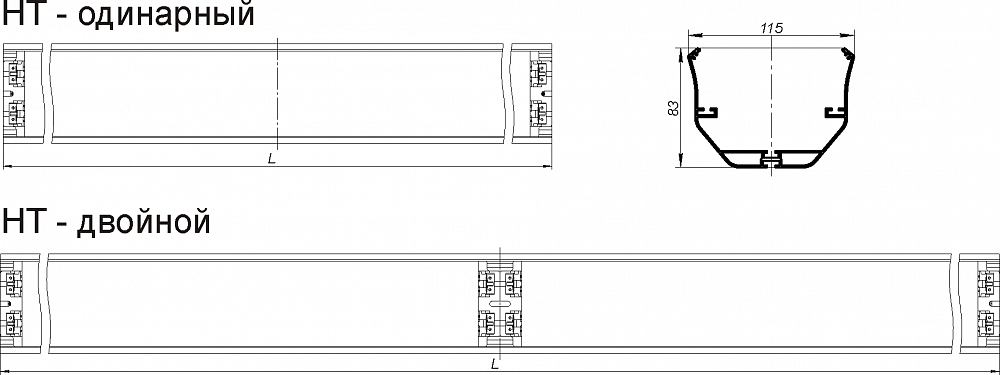

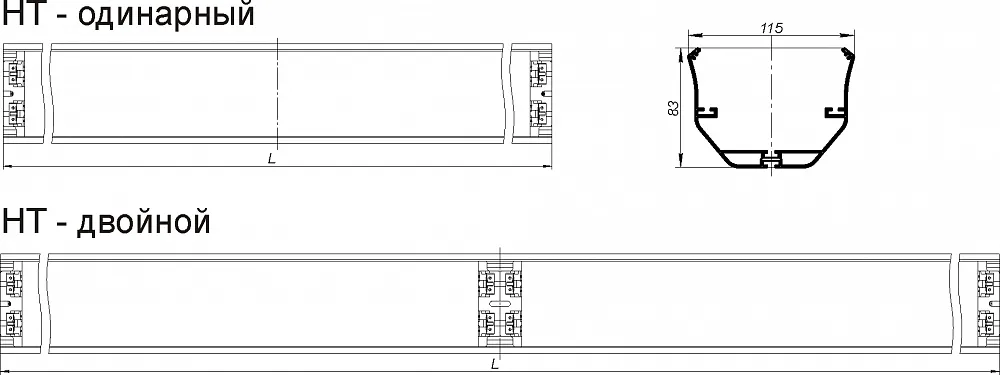

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Количество ламп, шт |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Масса, гр |
---|---|---|---|---|---|---|
101-100524-1 |
белый |
1 |
18 |
5 |
1230 |
2 100 |
101-100524-2 |
серебро |
1 |
18 |
5 |
1230 |
2 100 |
101-100524-3 |
черный |
1 |
18 |
5 |
1230 |
2 100 |
101-100525-1 |
белый |
2 |
18 |
5 |
1230 |
2 100 |
101-100525-2 |
серебро |
2 |
18 |
5 |
1230 |
2 100 |
101-100525-3 |
черный |
2 |
18 |
5 |
1230 |
2 100 |
101-100526-1 |
белый |
1 |
24 |
6 |
1530 |
2 600 |
101-100526-2 |
серебро |
1 |
24 |
6 |
1530 |
2 600 |
101-100526-3 |
черный |
1 |
24 |
6 |
1530 |
2 600 |
101-100527-1 |
белый |
2 |
24 |
6 |
1530 |
2 600 |
101-100527-2 |
серебро |
2 |
24 |
6 |
1530 |
2 600 |
101-100527-3 |
черный |
2 |
24 |
6 |
1530 |
2 600 |
101-100528-1 |
белый |
2 |
18 |
9 |
2460 |
4 100 |
101-100528-2 |
серебро |
2 |
18 |
9 |
2460 |
4 100 |
101-100528-3 |
черный |
2 |
18 |
9 |
2460 |
4 100 |
101-100529-1 |
белый |
4 |
18 |
9 |
2460 |
4 100 |
101-100529-2 |
серебро |
4 |
18 |
9 |
2460 |
4 100 |
101-100529-3 |
черный |
4 |
18 |
9 |
2460 |
4 100 |
