HT под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | HT |
Мощность: | 18-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

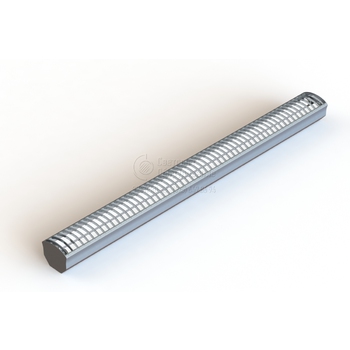

Модель HT под люминесцентные лампы применяется при освещении помещений объектов административной структуры и общественных организаций, офисов и торговых залов.
Геометрия освещаемого пространства учитывается при способе монтажа. Используя принадлежности, несложно выполнить подвесную или прямую установку изделия. Подвес можно подобрать по длине из значений: 1,0; 2,0; 4,0 м. Объединение светильников в модульную конструкцию выполняется с применением соединений для прямолинейного или фигурного объединения.
Модельный ряд представляют модификации, работающие с лампами Т5 или Т8. Работа версий с Т8 поддерживается ЭПРА и ЭмПРА. Отдельные изделия с ЭПРА, наряду с основным режимом, способны обеспечить аварийное освещение, для этого в их состав включен БАП (1 час). Количество ламп в светильниках – 1 или 2, мощность 18–80 Вт.
Корпус светильника HT выполнен из алюминиевого профиля с овальным сечением. Его поверхность и заглушки окрашены в 3 базовых цвета. Индивидуальное цветовое решение – по заявке. Световой поток формируется под воздействием отражателя, минимизации слепящего действия и рассеиванию света способствуют решетки и рассеиватель. Их выбор доступен из перечня принадлежностей.
Модульный светильник трапецевидного поперечного сечения под одну или две линейные люминесцентные лампы. Корпус светильника изготовлен из алюминиевого профиля.
Оснащен высококачественным алюминиевым отражателем.
Варианты исполнения:
- с электронным ПРА (Е)
- с электронным ПРА, аварийное исполнение (M)
Длительность работы в аварийном режиме – 1 час.
Источник света – линейная люминесцентная лампа Т8, Т5.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии HT можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

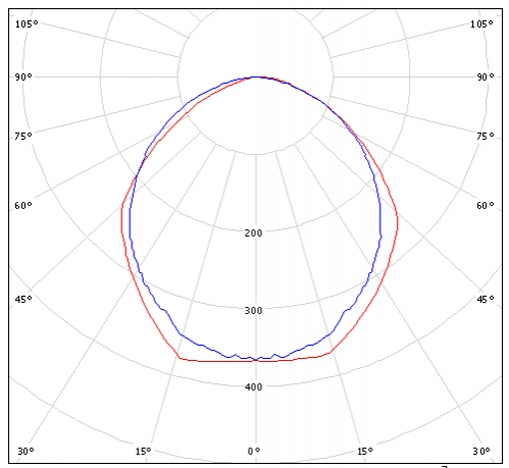

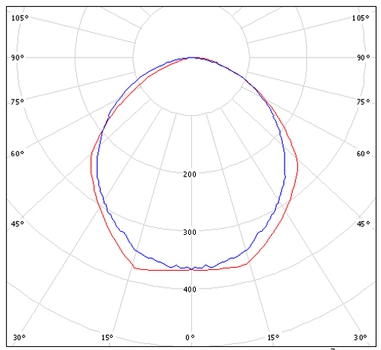

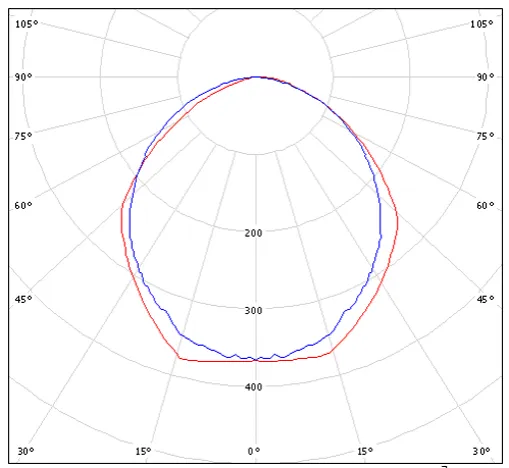

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

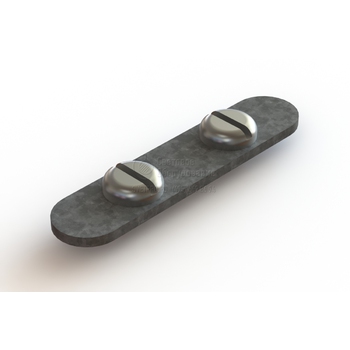

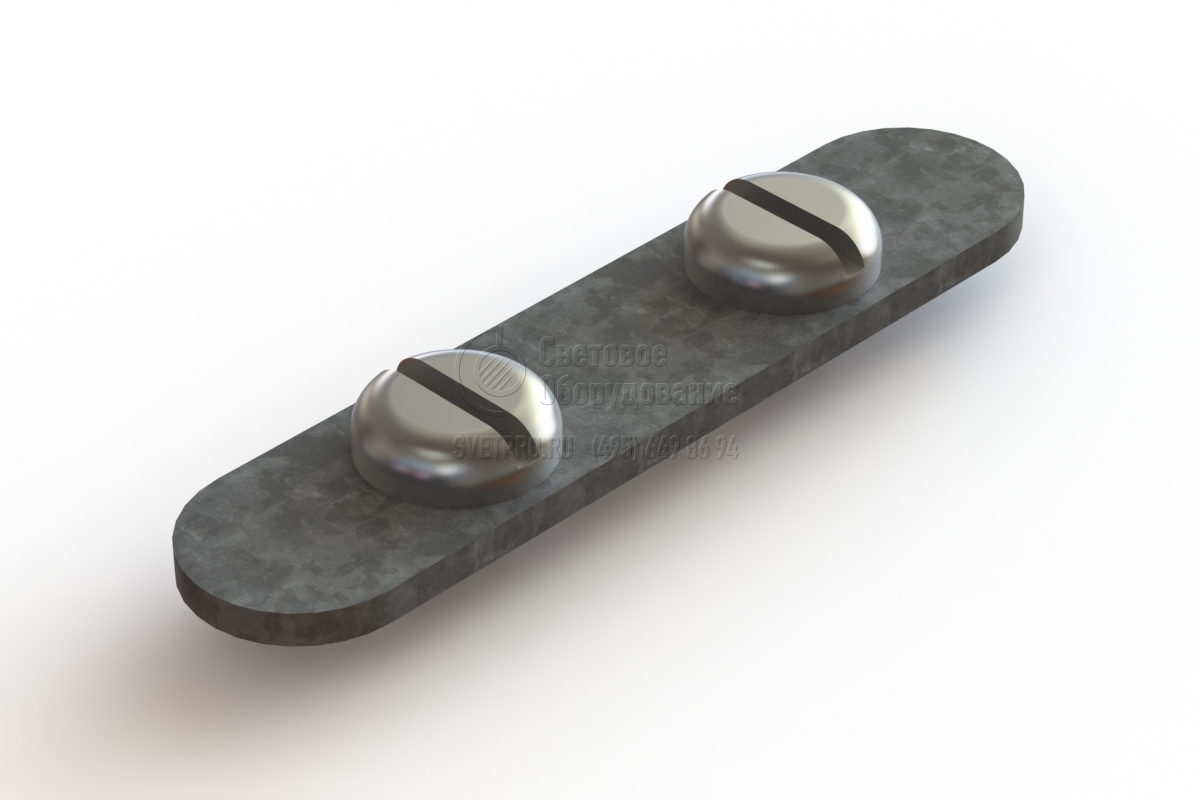

103-100018-0 | Комплект креплений (2 шт) UNI-KX Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

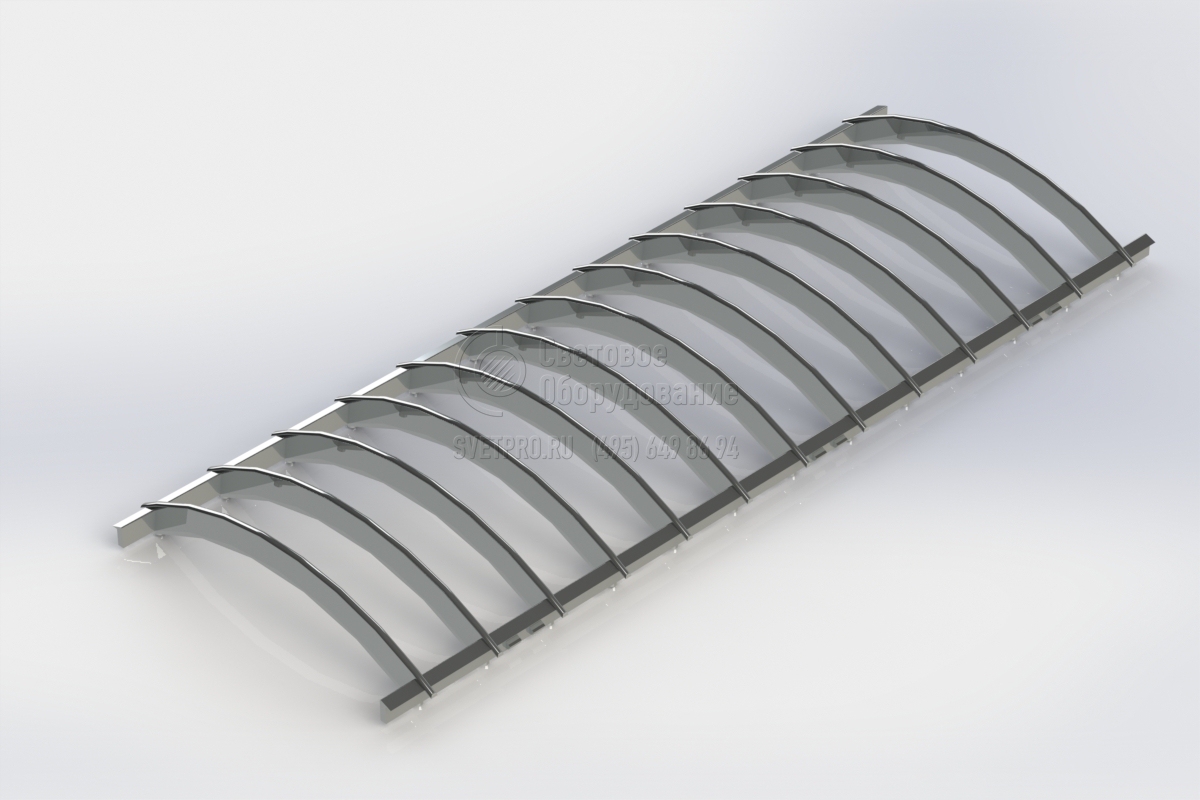

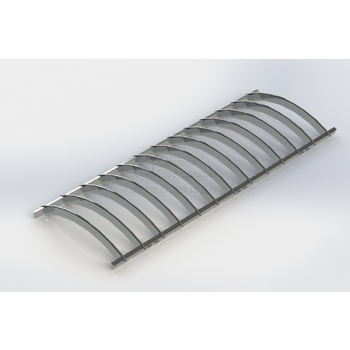

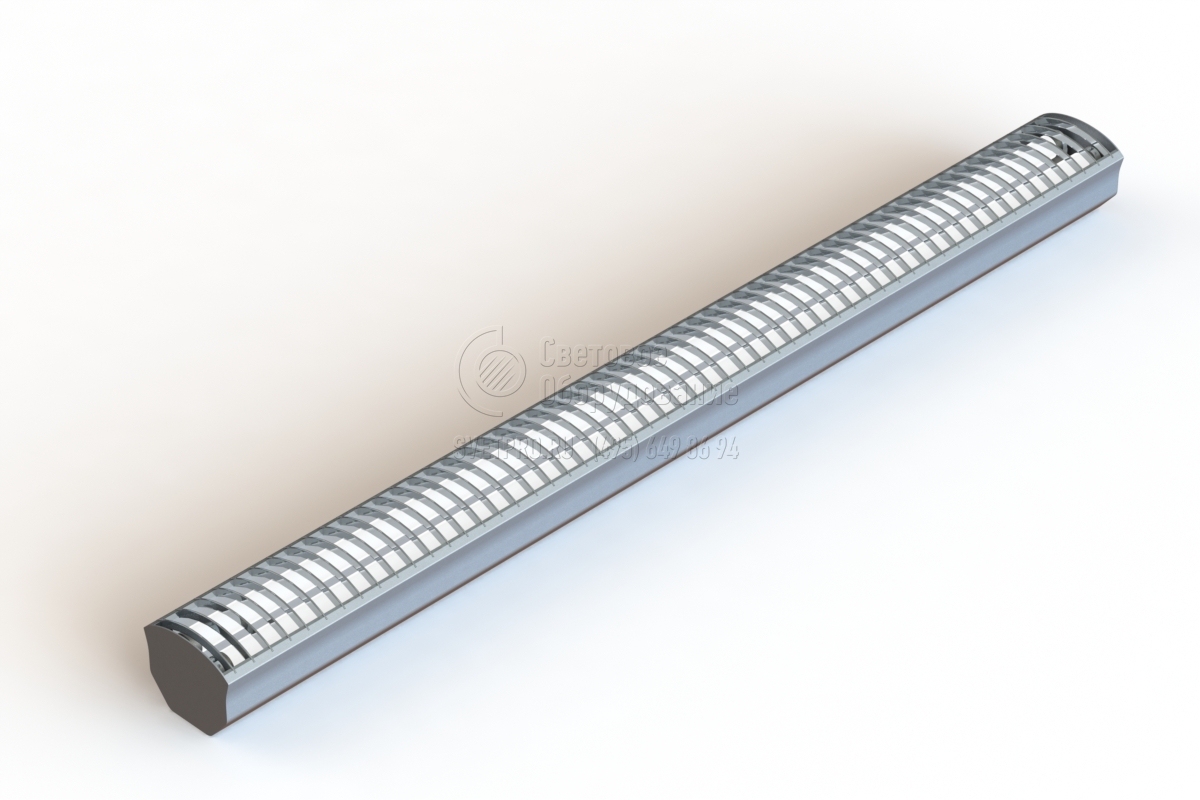

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.

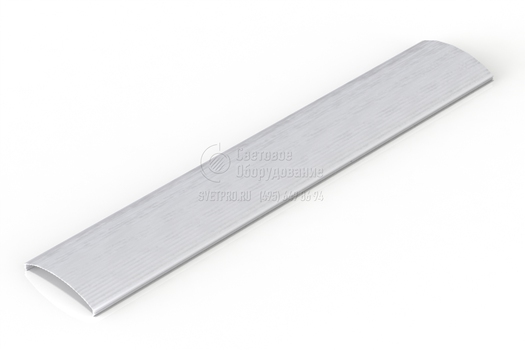

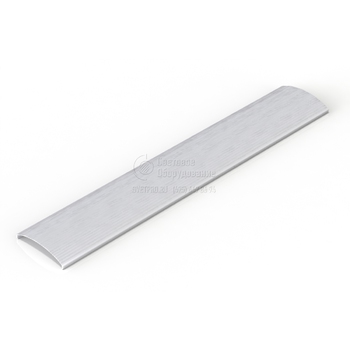

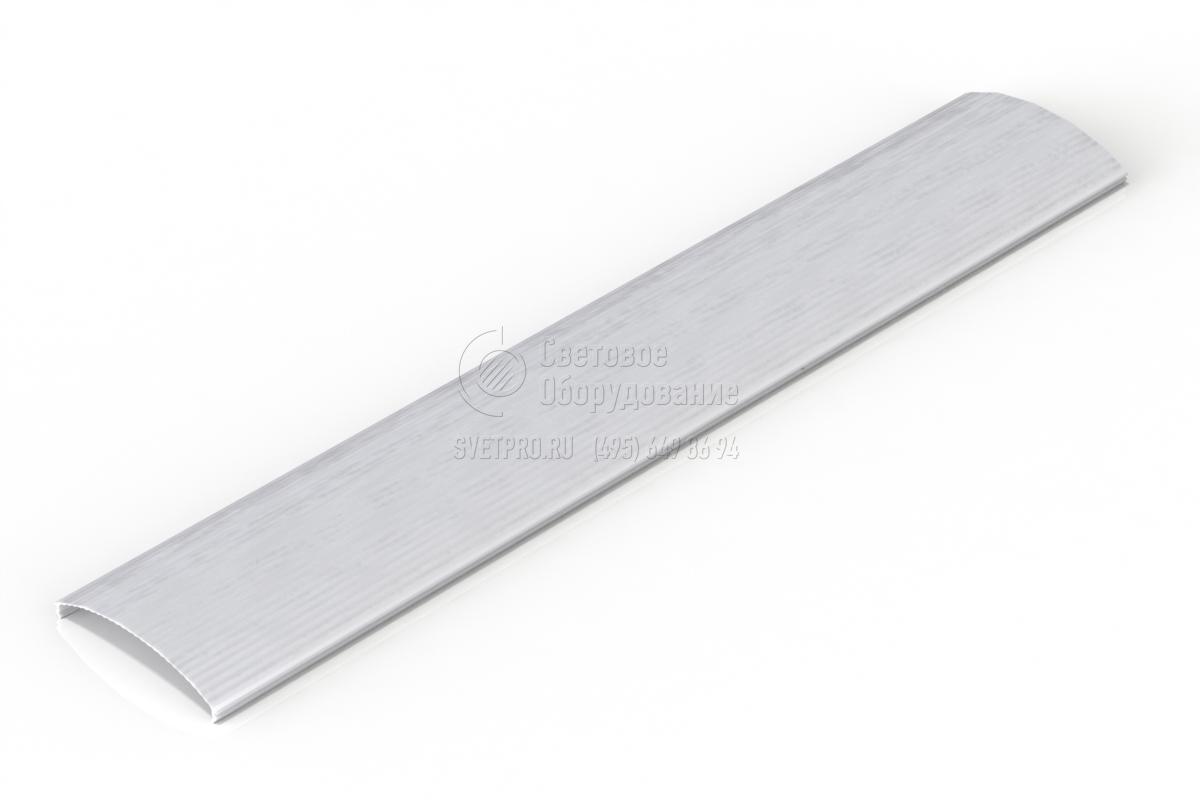

Рассеиватели
Рассеиватель призматический из поликарбоната.

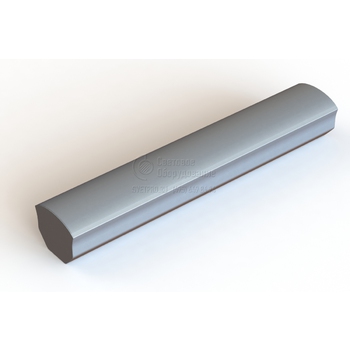

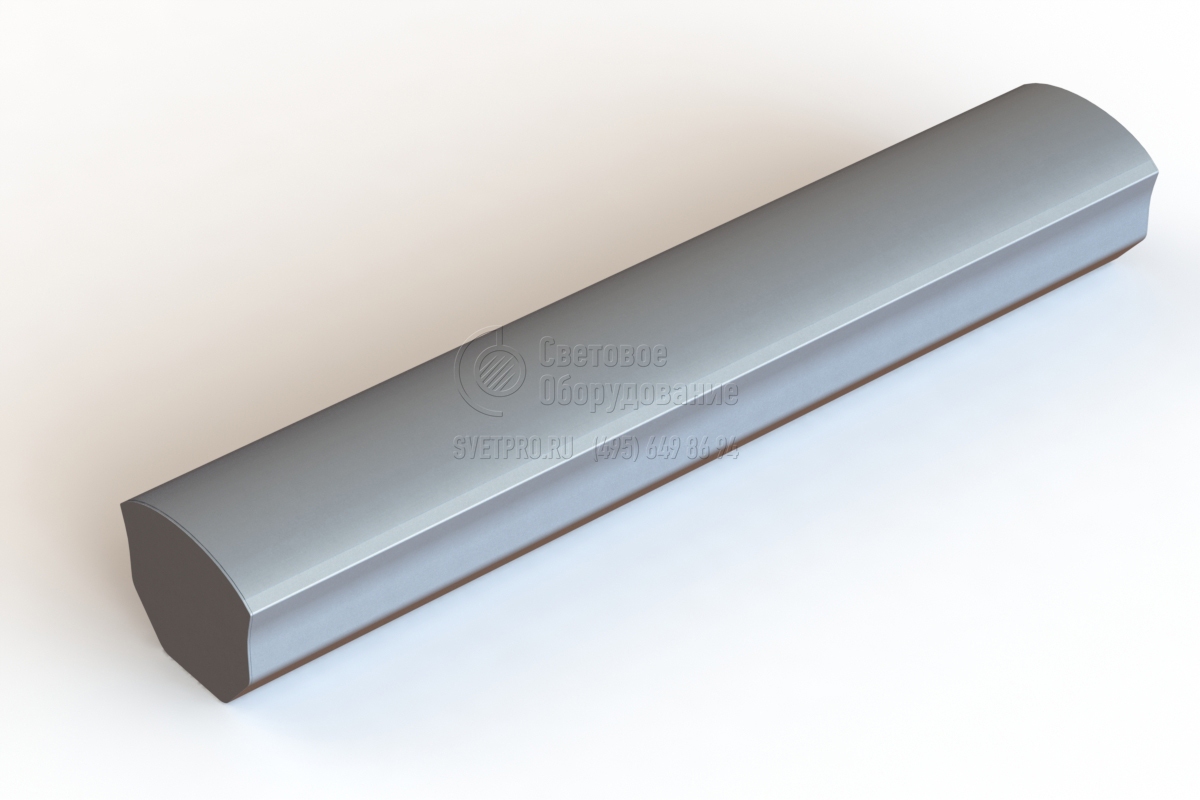

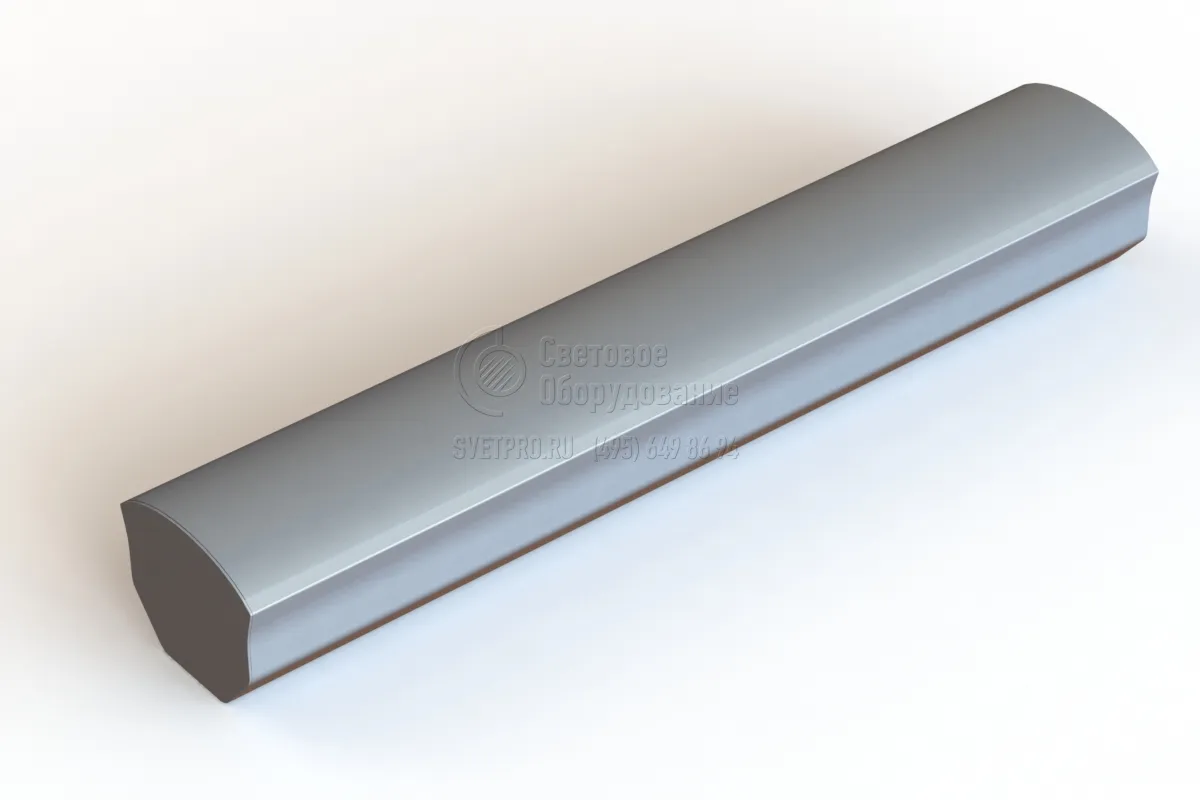

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

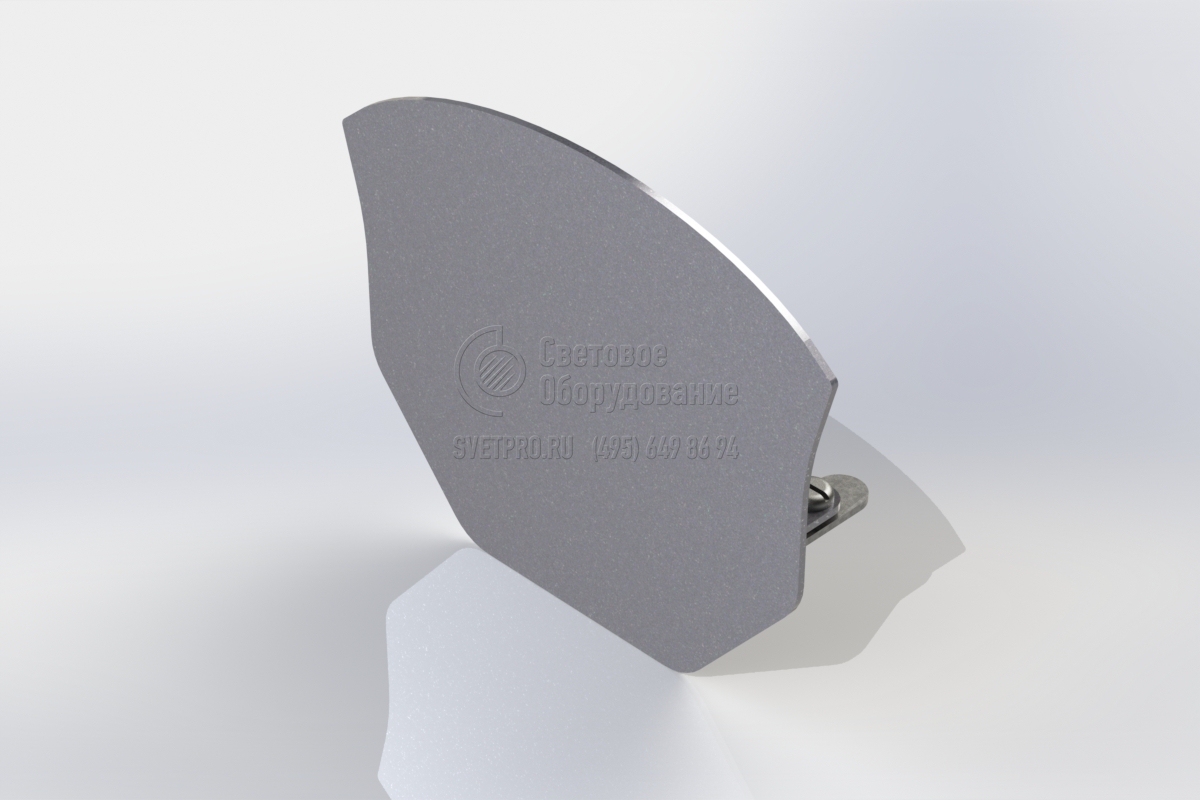

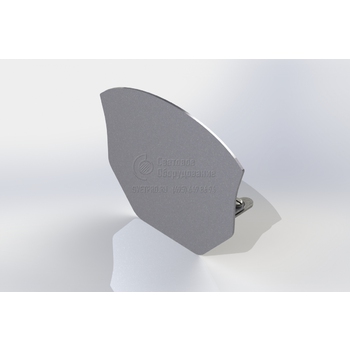

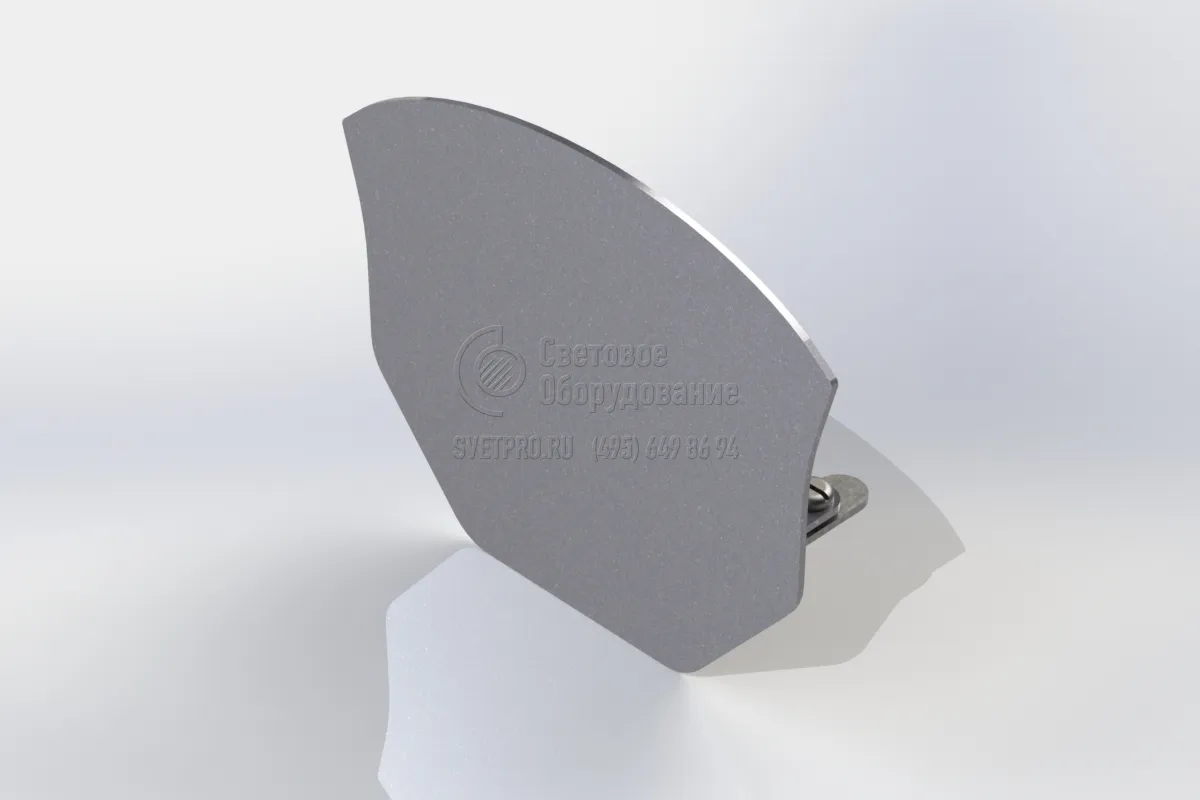

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100189-1 | Заглушка HT-C-M Halla lighting белый | |
103-100189-2 | Заглушка HT-C-M Halla lighting серебро | |
103-100189-3 | Заглушка HT-C-M Halla lighting черный |

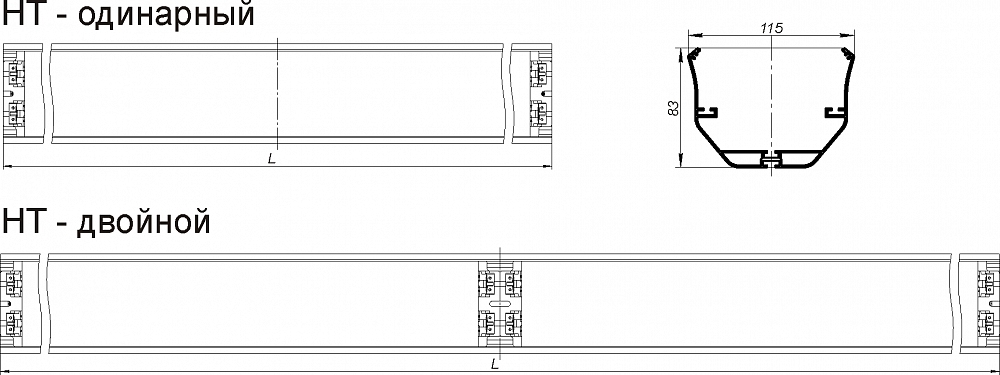

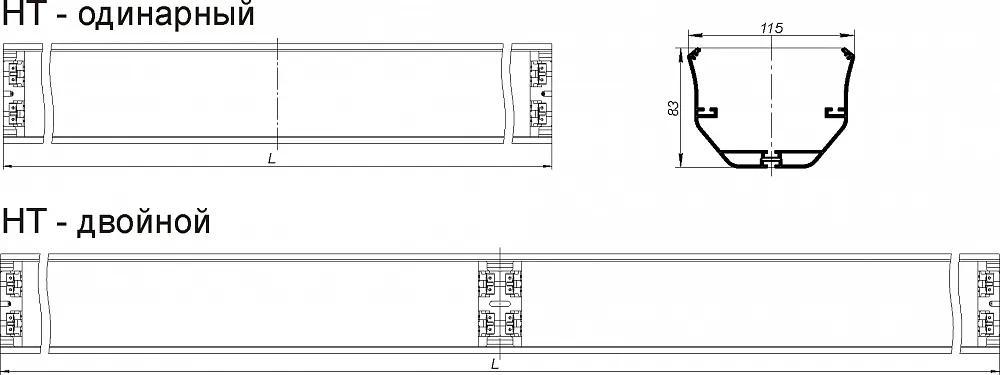

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|
101-100512-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100512-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100512-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100513-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100513-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100513-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100514-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100514-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100514-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100517-1 |
белый |
ЭПРА |
2 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100517-2 |
серебро |
ЭПРА |
2 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100517-3 |
черный |
ЭПРА |
2 |
Т8 |
18 |
3 |
620 |
1 300 |
101-100518-1 |
белый |
ЭПРА |
2 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100518-2 |
серебро |
ЭПРА |
2 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100518-3 |
черный |
ЭПРА |
2 |
Т8 |
36 |
5 |
1230 |
2 300 |
101-100519-1 |
белый |
ЭПРА |
2 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100519-2 |
серебро |
ЭПРА |
2 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100519-3 |
черный |
ЭПРА |
2 |
Т8 |
58 |
6 |
1530 |
2 800 |
101-100520-1 |
белый |
ЭПРА |
2 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100520-2 |
серебро |
ЭПРА |
2 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100520-3 |
черный |
ЭПРА |
2 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100521-1 |
белый |
ЭПРА |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100521-2 |
серебро |
ЭПРА |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100521-3 |
черный |
ЭПРА |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100522-1 |
белый |
ЭПРА |
2 |
Т5 |
54 |
10 |
2358 |
4 300 |
101-100522-2 |
серебро |
ЭПРА |
2 |
Т5 |
54 |
10 |
2358 |
4 300 |
101-100522-3 |
черный |
ЭПРА |
2 |
Т5 |
54 |
10 |
2358 |
4 300 |
101-100523-1 |
белый |
ЭПРА |
4 |
Т5 |
54 |
10 |
2358 |
4 600 |
101-100523-2 |
серебро |
ЭПРА |
4 |
Т5 |
54 |
10 |
2358 |
4 600 |
101-100523-3 |
черный |
ЭПРА |
4 |
Т5 |
54 |
10 |
2358 |
4 600 |
101-100586-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100586-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100586-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100587-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100587-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100587-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
36 |
5 |
1230 |
2 700 |
101-100588-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100588-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100588-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100589-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100589-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100589-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
58 |
6 |
1530 |
3 200 |
101-100590-1 |
белый |
ЭПРА |
1 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100590-2 |
серебро |
ЭПРА |
1 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100590-3 |
черный |
ЭПРА |
1 |
Т5 |
54 |
5 |
1179 |
2 300 |
101-100591-1 |
белый |
ЭПРА / БАП |
1 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100591-2 |
серебро |
ЭПРА / БАП |
1 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100591-3 |
черный |
ЭПРА / БАП |
1 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100592-1 |
белый |
ЭПРА / БАП |
2 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100592-2 |
серебро |
ЭПРА / БАП |
2 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100592-3 |
черный |
ЭПРА / БАП |
2 |
Т5 |
54 |
5 |
1179 |
2 700 |
101-100593-1 |
белый |
ЭПРА |
1 |
Т5 |
35 |
6 |
1480 |
2 800 |
101-100593-2 |
серебро |
ЭПРА |
1 |
Т5 |
35 |
6 |
1480 |
2 800 |
101-100593-3 |
черный |
ЭПРА |
1 |
Т5 |
35 |
6 |
1480 |
2 800 |
101-100594-1 |
белый |
ЭПРА / БАП |
1 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100594-2 |
серебро |
ЭПРА / БАП |
1 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100594-3 |
черный |
ЭПРА / БАП |
1 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100595-1 |
белый |
ЭПРА / БАП |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100595-2 |
серебро |
ЭПРА / БАП |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100595-3 |
черный |
ЭПРА / БАП |
2 |
Т5 |
35 |
6 |
1480 |
3 200 |
101-100596-1 |
белый |
ЭПРА / БАП |
2 |
Т5 |
54 |
10 |
2358 |
4 700 |
101-100596-2 |
серебро |
ЭПРА / БАП |
2 |
Т5 |
54 |
10 |
2358 |
4 700 |
101-100596-3 |
черный |
ЭПРА / БАП |
2 |
Т5 |
54 |
10 |
2358 |
4 700 |
101-100597-1 |
белый |
ЭПРА / БАП |
4 |
Т5 |
54 |
10 |
2358 |
5 500 |
101-100597-2 |
серебро |
ЭПРА / БАП |
4 |
Т5 |
54 |
10 |
2358 |
5 500 |
101-100597-3 |
черный |
ЭПРА / БАП |
4 |
Т5 |
54 |
10 |
2358 |
5 500 |
101-100653-1 |
белый |
ЭПРА |
1 |
Т5 |
80 |
6 |
1480 |
3 200 |
101-100653-2 |
серебро |
ЭПРА |
1 |
Т5 |
80 |
6 |
1480 |
3 200 |
101-100653-3 |
черный |
ЭПРА |
1 |
Т5 |
80 |
6 |
1480 |
3 200 |
101-100689-1 |
белый |
ЭПРА |
2 |
Т5 |
80 |
6 |
1480 |
3 200 |
101-100689-2 |
серебро |
ЭПРА |
2 |
Т5 |
80 |
6 |
1480 |
3 200 |
101-100689-3 |
черный |
ЭПРА |
2 |
Т5 |
80 |
6 |
1480 |
3 200 |
