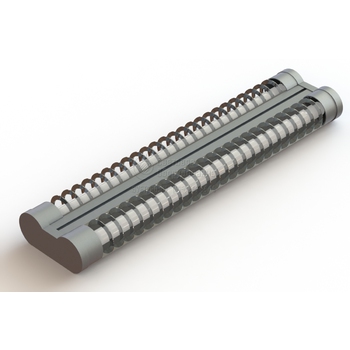

MR под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | MR |
Мощность: | 14-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

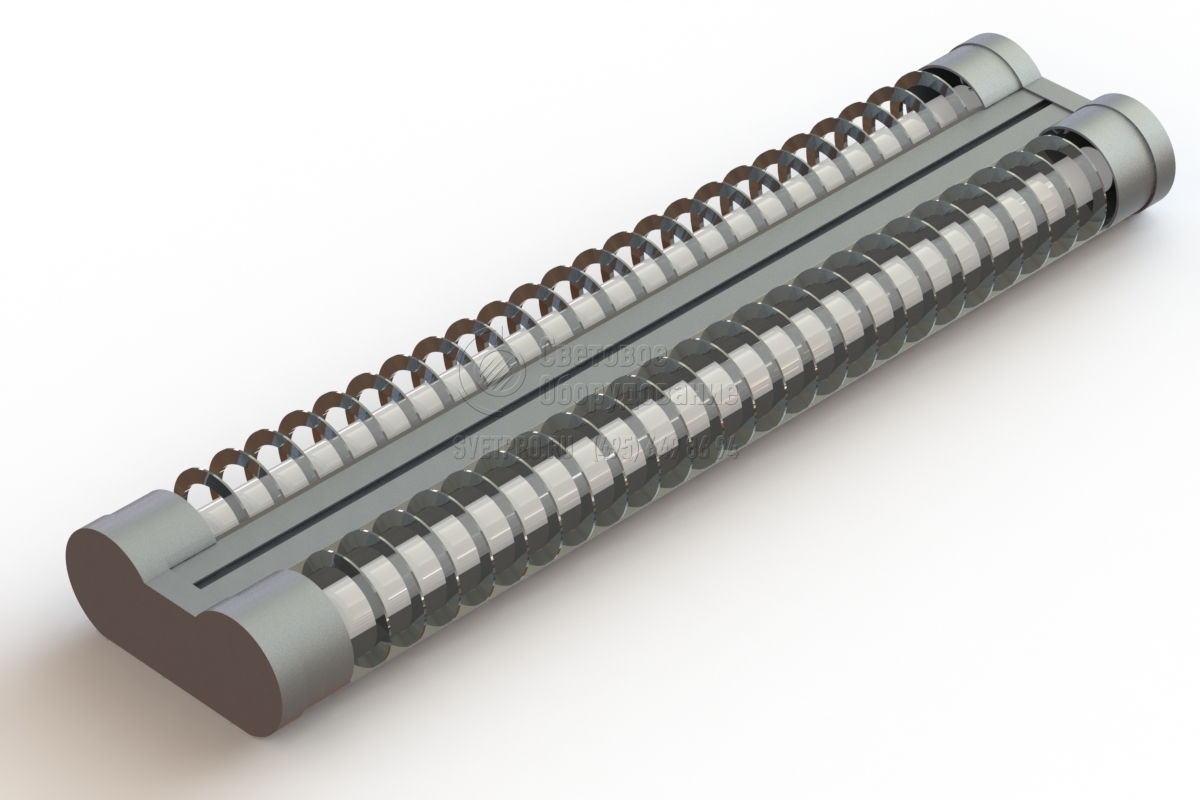

Модель светильника MR соответствует стилю и требованиям, предъявляемым к освещению офисных и административных объектов и общественных мест.
Изделие устанавливается индивидуально или объединяется в линию. Способ установки: подвесной или накладной. При проведении работ используются дополнительно приобретаемые установочные элементы: комплекты тросовых подвесов (1, 2, 4 м) или креплений. Конструкция дополняется заглушками.
Модельный ряд содержит изделия с двумя лампами Т5 и Т8. Диапазон мощности составляет 14 – 58 Вт. В версиях светильника применен электронный ПРА: стандартный нерегулируемый и регулируемый по DALI. Имеются варианты с БАП, позволяющие обеспечивать аварийное освещение (1 час). Оптические решетки, количество которых определено модификацией светильника MR, выбираются из предложенных аксессуаров: прозрачная (полистирол), белая или хромированная (ABSпластик).
Поперечное сечение алюминиевого корпуса изделия представляет восьмиобразную форму. Ей соответствует и вид заглушек. Поверхность обработана порошковым методом. Цвет окрашивания: белый, черный, серебро. На основании заявки цвет можно изменить.
Подвесной светильник из алюминиевого профиля 8-образного поперечного сечения профиля, окрашен порошковой краской.
Источник света - люминесцентная лампа Т8, Т5.
Варианты исполнения:
- электронный ПРА, нерегулируемый(Е)
- электронный ПРА, регулируемый цифровой DALI (D)
- электронный ПРА с блоком аварийного питания (М)
Длительность работы в аварийном режиме – 1 час.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники MR можно устанавливать как самостоятельно, так и соединять в линии. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения.
Все принадлежности заказываются отдельно.

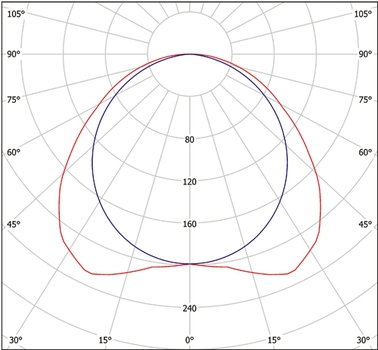

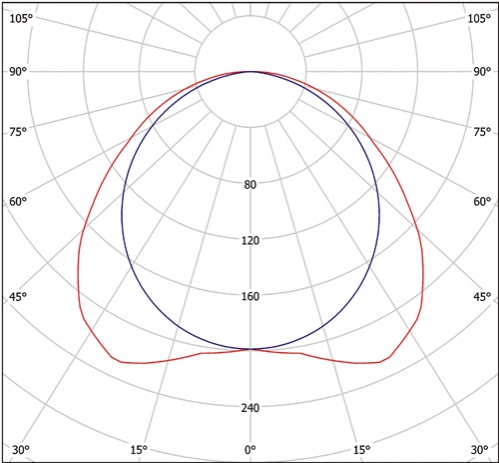

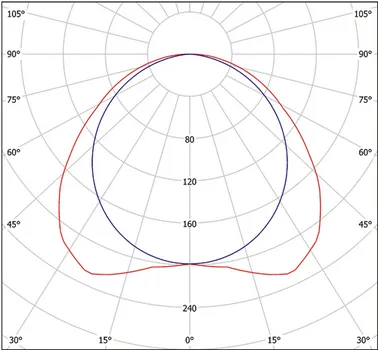

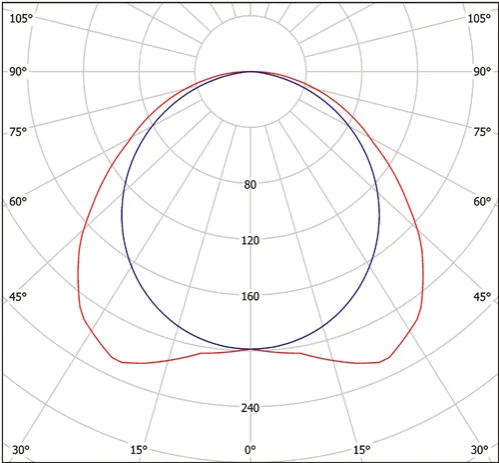

КСС
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

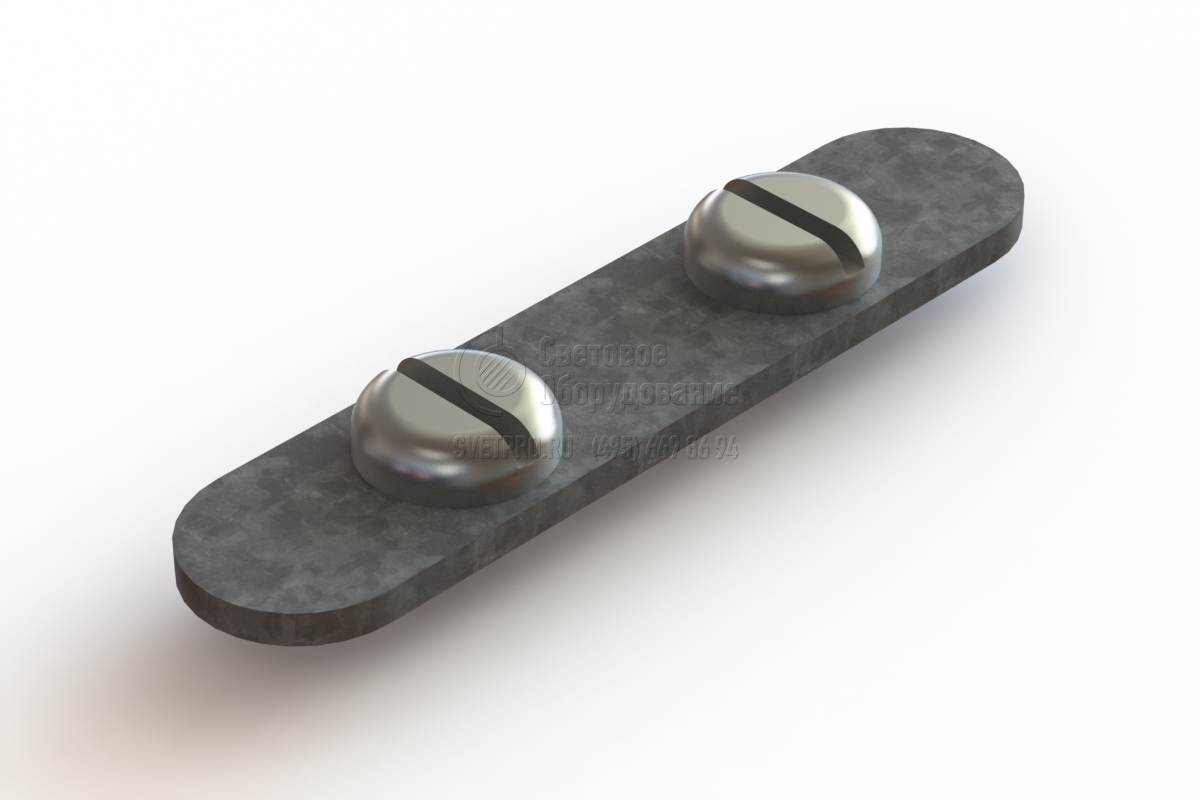

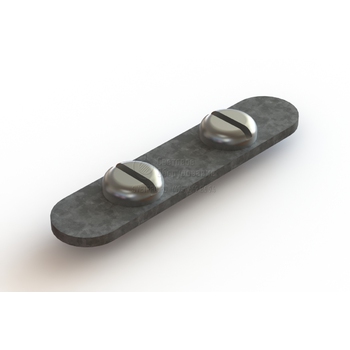

103-100018-0 | Комплект креплений (2 шт) UNI-KX Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

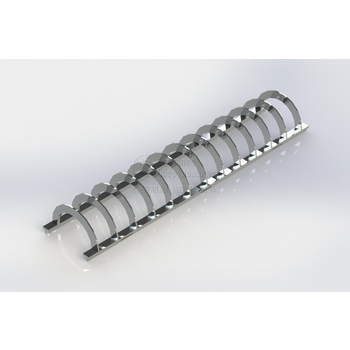

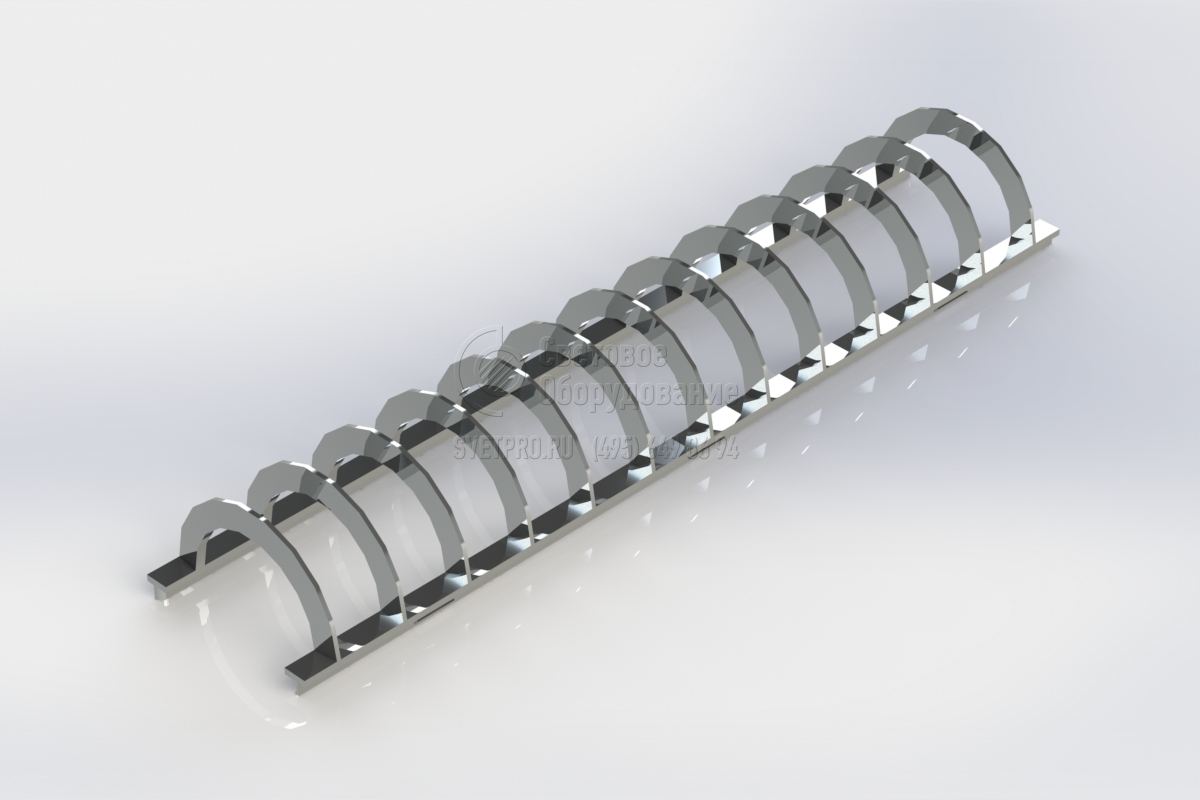

Решетки
Материал: полистирол - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100050-1 | Решетка ZS/MR Halla lighting белый | |
103-100050-4 | Решетка ZS/MR Halla lighting прозрачный | |
103-100050-5 | Решетка ZS/MR Halla lighting хром |

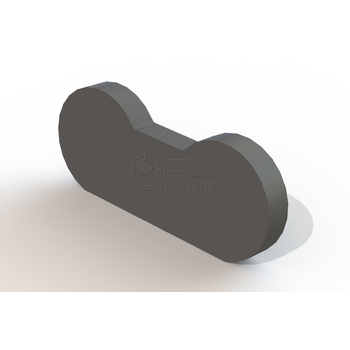

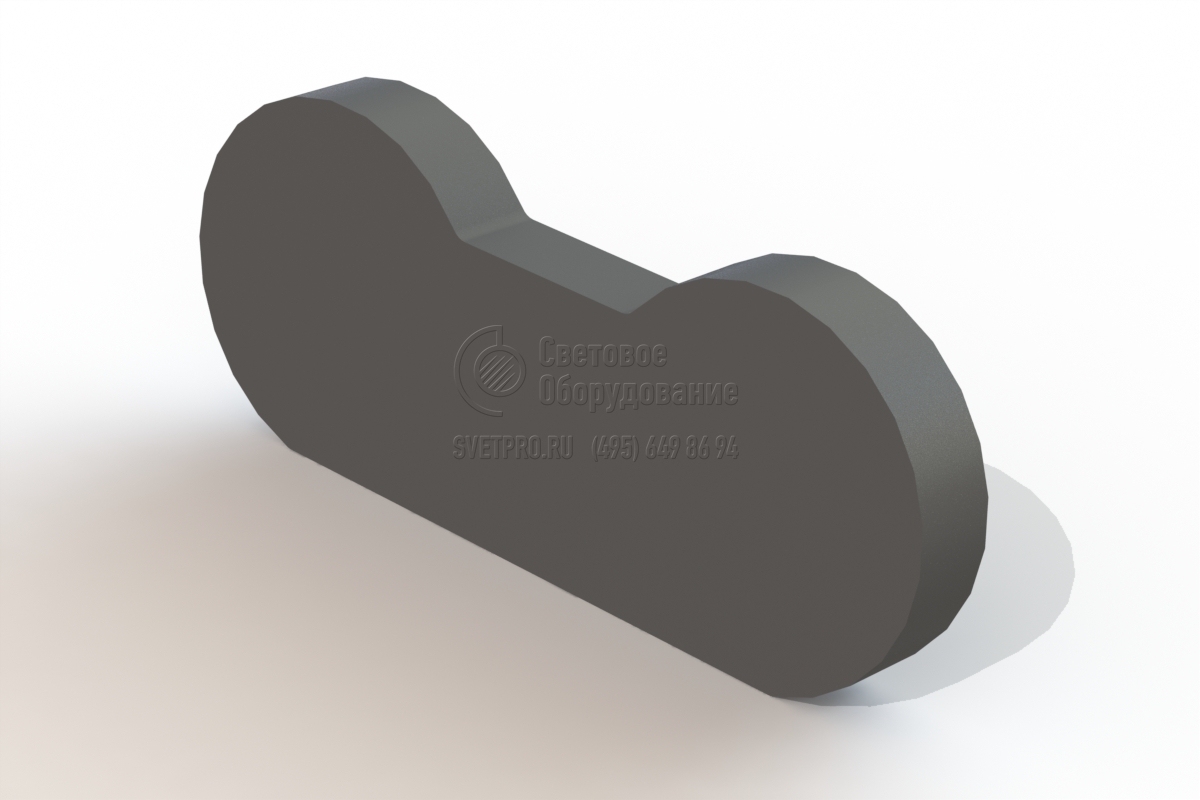

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - пластик.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100009-1 | Заглушка MR-C-P Halla lighting белый | |
103-100009-2 | Заглушка MR-C-P Halla lighting серебро | |
103-100009-3 | Заглушка MR-C-P Halla lighting черный |

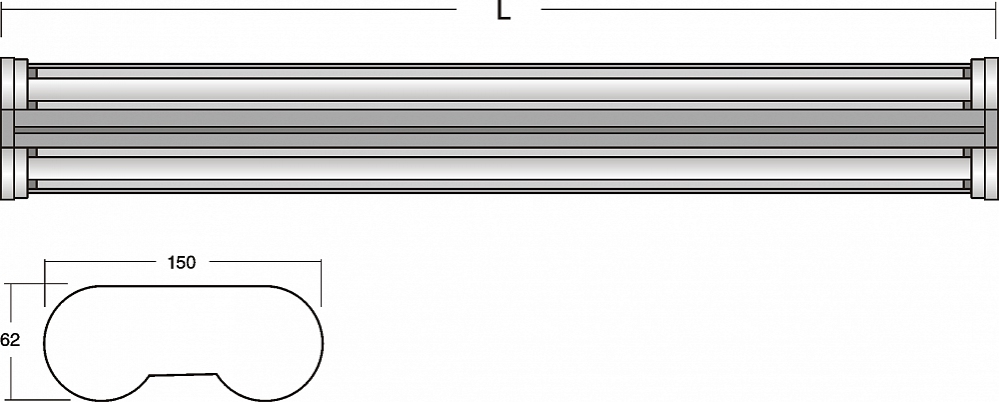

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|
101-100273-1 |
белый |
ЭПРА / DALI |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100273-2 |
серебро |
ЭПРА / DALI |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100273-3 |
черный |
ЭПРА / DALI |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100274-1 |
белый |
ЭПРА |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100274-2 |
серебро |
ЭПРА |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100274-3 |
черный |
ЭПРА |
2 |
T5 |
14 |
4 |
580 |
1 000 |
101-100275-1 |
белый |
ЭПРА |
2 |
T8 |
18 |
4 |
620 |
1 100 |
101-100275-2 |
серебро |
ЭПРА |
2 |
T8 |
18 |
4 |
620 |
1 100 |
101-100275-3 |
черный |
ЭПРА |
2 |
T8 |
18 |
4 |
620 |
1 100 |
101-100276-1 |
белый |
ЭПРА / DALI |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100276-2 |
серебро |
ЭПРА / DALI |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100276-3 |
черный |
ЭПРА / DALI |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100277-1 |
белый |
ЭПРА |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100277-2 |
серебро |
ЭПРА |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100277-3 |
черный |
ЭПРА |
2 |
T5 |
24 |
4 |
580 |
1 200 |
101-100278-1 |
белый |
ЭПРА |
2 |
T5 |
28 |
8 |
1180 |
2 500 |
101-100278-2 |
серебро |
ЭПРА |
2 |
T5 |
28 |
8 |
1180 |
2 500 |
101-100278-3 |
черный |
ЭПРА |
2 |
T5 |
28 |
8 |
1180 |
2 500 |
101-100279-1 |
белый |
ЭПРА |
2 |
T5 |
35 |
10 |
1480 |
4 000 |
101-100279-2 |
серебро |
ЭПРА |
2 |
T5 |
35 |
10 |
1480 |
4 000 |
101-100279-3 |
черный |
ЭПРА |
2 |
T5 |
35 |
10 |
1480 |
4 000 |
101-100280-1 |
белый |
ЭПРА / DALI |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100280-2 |
серебро |
ЭПРА / DALI |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100280-3 |
черный |
ЭПРА / DALI |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100281-1 |
белый |
ЭПРА |
2 |
T8 |
36 |
8 |
1230 |
1 230 |
101-100281-2 |
серебро |
ЭПРА |
2 |
T8 |
36 |
8 |
1230 |
1 230 |
101-100281-3 |
черный |
ЭПРА |
2 |
T8 |
36 |
8 |
1230 |
1 230 |
101-100282-1 |
белый |
ЭПРА / БАП |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100282-2 |
серебро |
ЭПРА / БАП |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100282-3 |
черный |
ЭПРА / БАП |
2 |
T8 |
36 |
8 |
1230 |
2 500 |
101-100283-1 |
белый |
ЭПРА |
2 |
T5 |
39 |
6 |
880 |
1 600 |
101-100283-2 |
серебро |
ЭПРА |
2 |
T5 |
39 |
6 |
880 |
1 600 |
101-100283-3 |
черный |
ЭПРА |
2 |
T5 |
39 |
6 |
880 |
1 600 |
101-100284-1 |
белый |
ЭПРА / DALI |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100284-2 |
серебро |
ЭПРА / DALI |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100284-3 |
черный |
ЭПРА / DALI |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100285-1 |
белый |
ЭПРА |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100285-2 |
серебро |
ЭПРА |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100285-3 |
черный |
ЭПРА |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100286-1 |
белый |
ЭПРА / БАП |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100286-2 |
серебро |
ЭПРА / БАП |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100286-3 |
черный |
ЭПРА / БАП |
2 |
T5 |
54 |
8 |
1180 |
2 300 |
101-100287-1 |
белый |
ЭПРА |
2 |
T8 |
58 |
10 |
1530 |
4 000 |
101-100287-2 |
серебро |
ЭПРА |
2 |
T8 |
58 |
10 |
1530 |
4 000 |
101-100287-3 |
черный |
ЭПРА |
2 |
T8 |
58 |
10 |
1530 |
4 000 |
