ZF-LED светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | ZF-LED |
Мощность: | 15-58 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 3000-5700 К |
Световой поток: | 765-3346 лм |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильник ZF-LED светодиодный – вариант для построения современных осветительных систем в помещениях офисов, магазинов, административных и общественных зданий, где значимо качество цветопередачи, равномерность света и приоритет цветовой температуры.
Для установки изделия применяются принадлежности: подвесы (1,0; 2,0; 4,0 м) или крепления для непосредственного присоединения к поверхности, предназначенной для монтажа. Одиночное размещение предполагает установку заглушек. При объединении в модульную конструкцию заглушки необходимы крайним изделиям. Выстраивание линий осуществляется посредством соединительных элементов.
Электропитание реализуется посредством встроенного драйвера. Модельный ряд представлен экземплярами мощностью 15–85 Вт, максимальный световой поток составляет 3346 лм. Световой поток распространяется под углом 120о.
Корпус светильника ZF-LED изготовлен из алюминиевого профиля, поперечное сечение – квадратное. Базовое окрашивание – в белый, черный, серебристый цвета. По заявке может быть нанесен иной цвет из RAL. Призматический поликарбонатный рассеиватель (матовый или прозрачный) выбирается в соответствии с размером изделия.

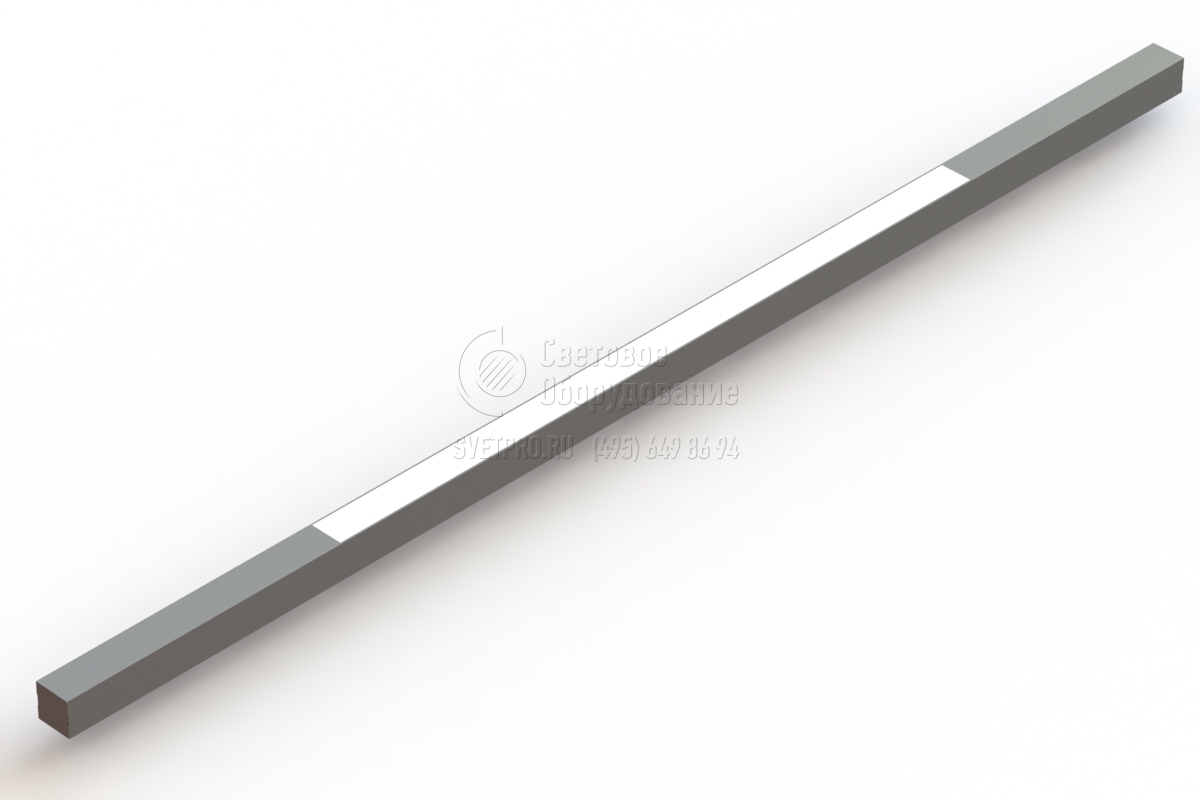

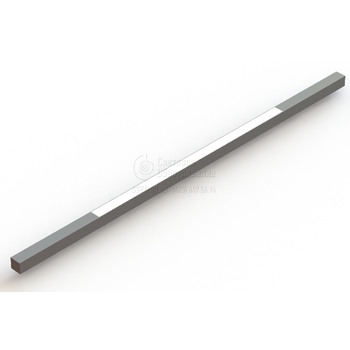

Модульный светодиодный светильник квадратного поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Укомплектован LED модулями и драйвером европейского производства.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии ZF-LED можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

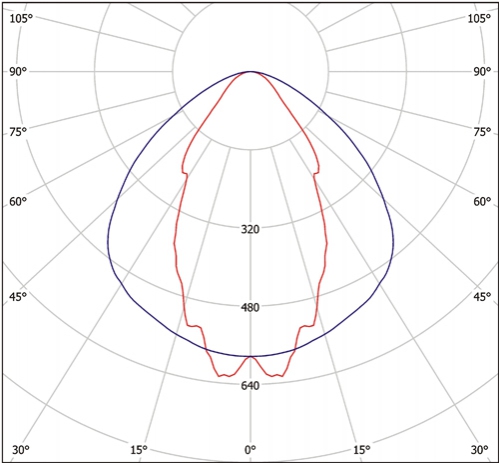

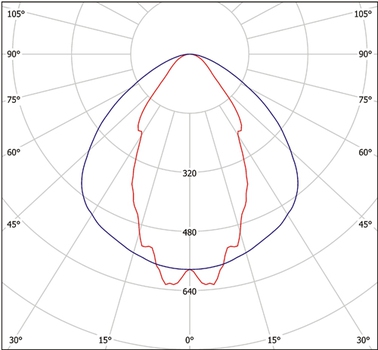

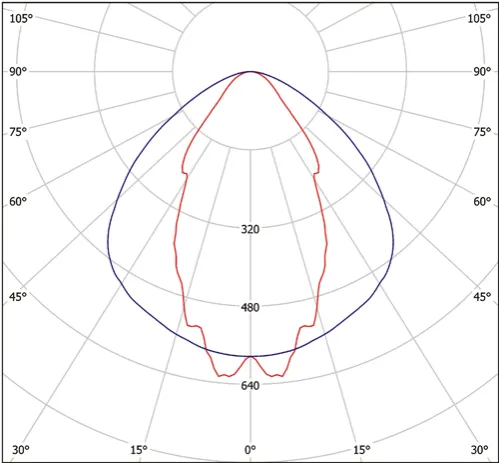

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

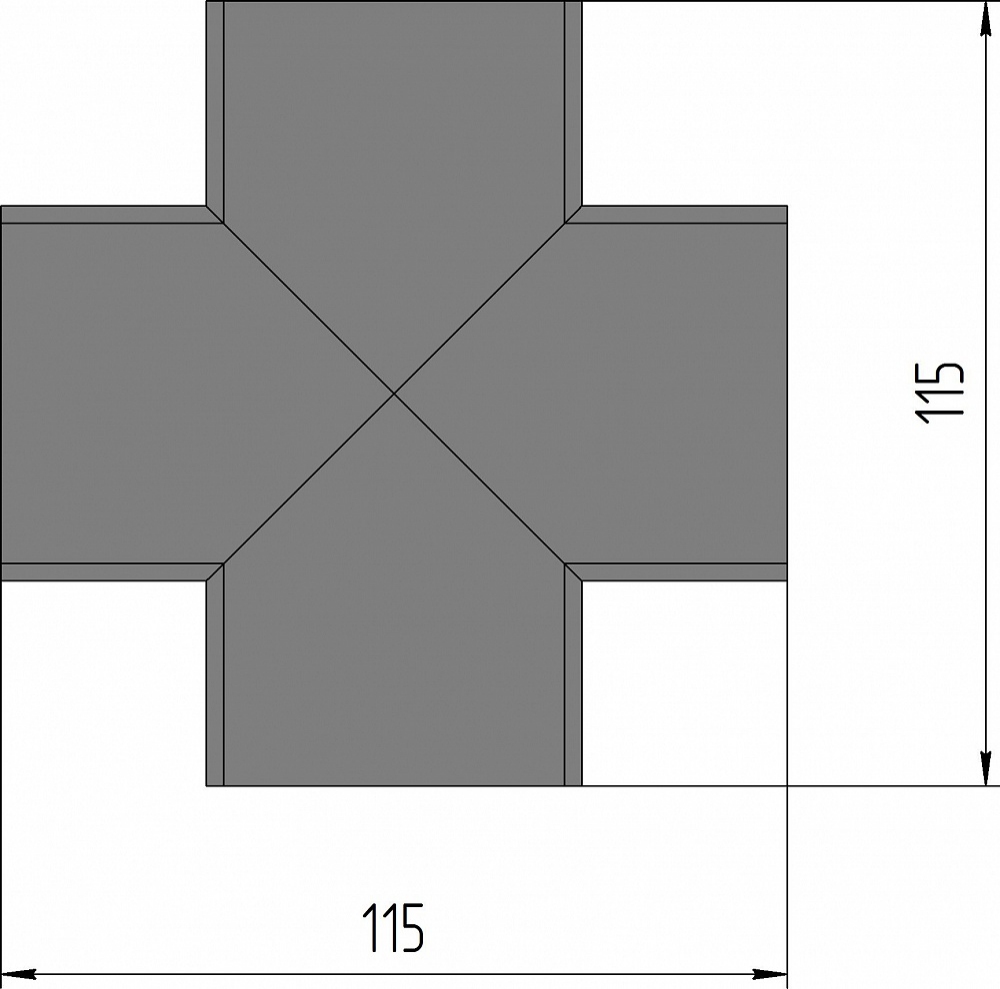

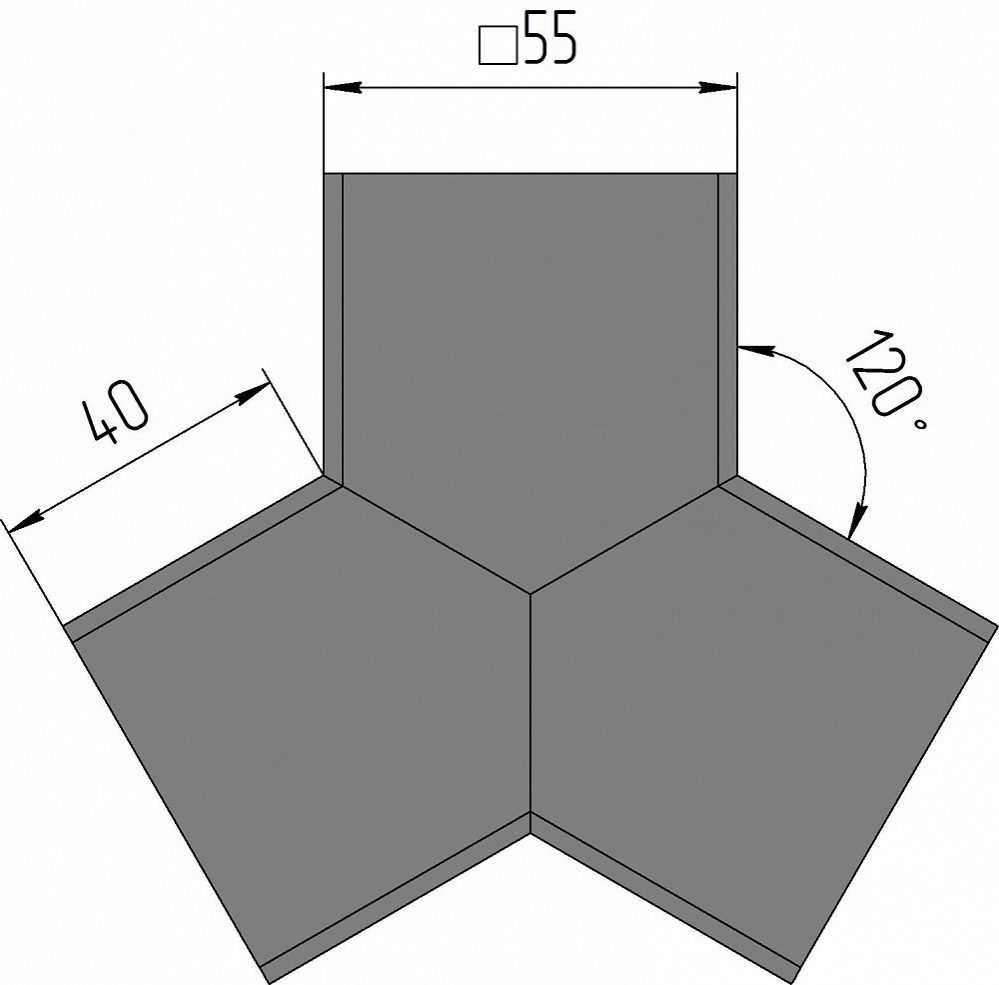

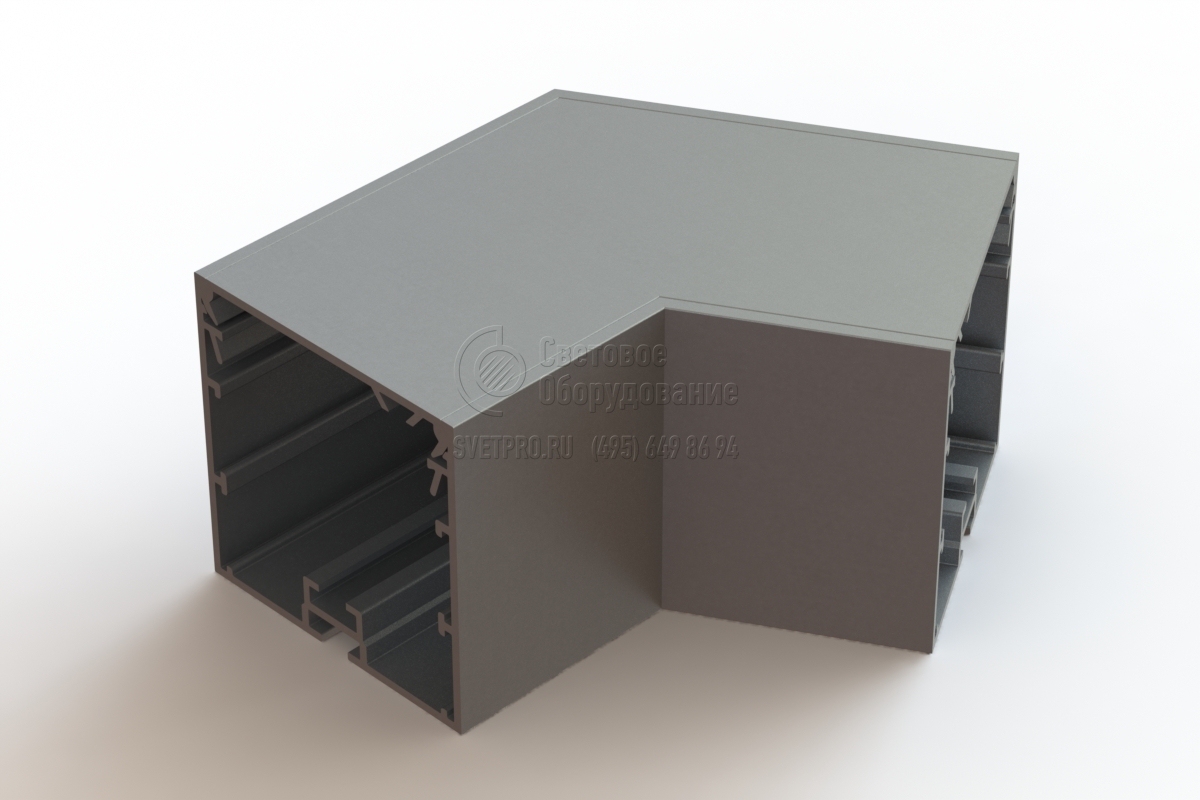

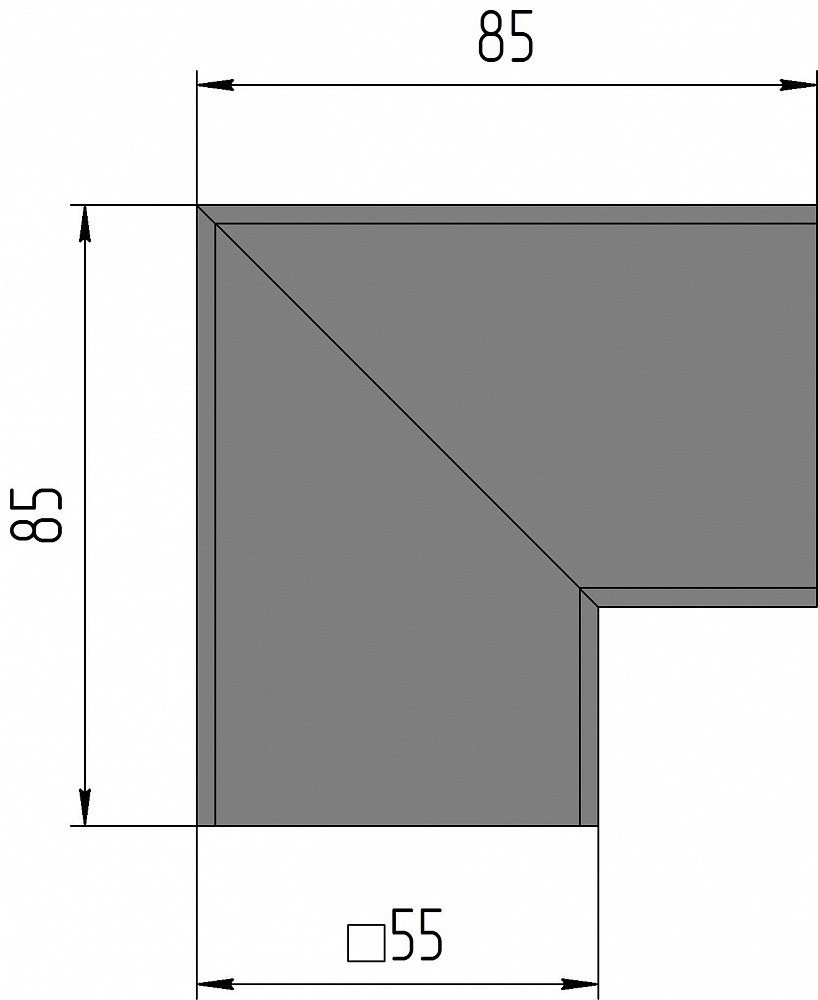

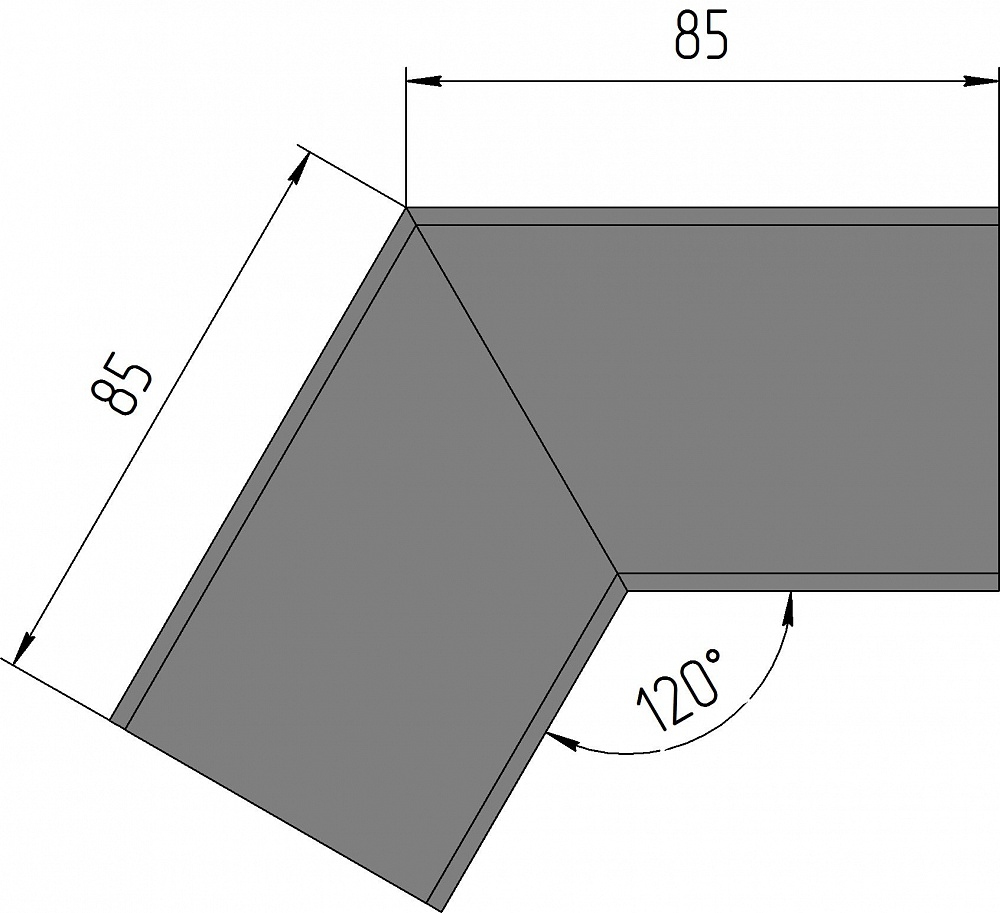

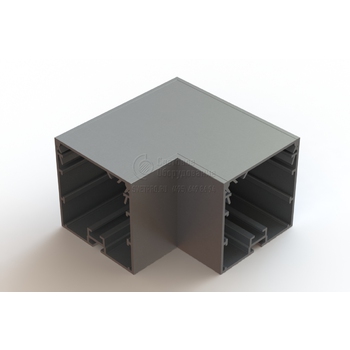

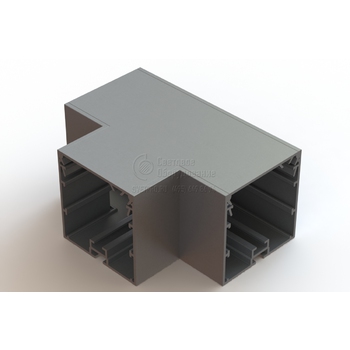

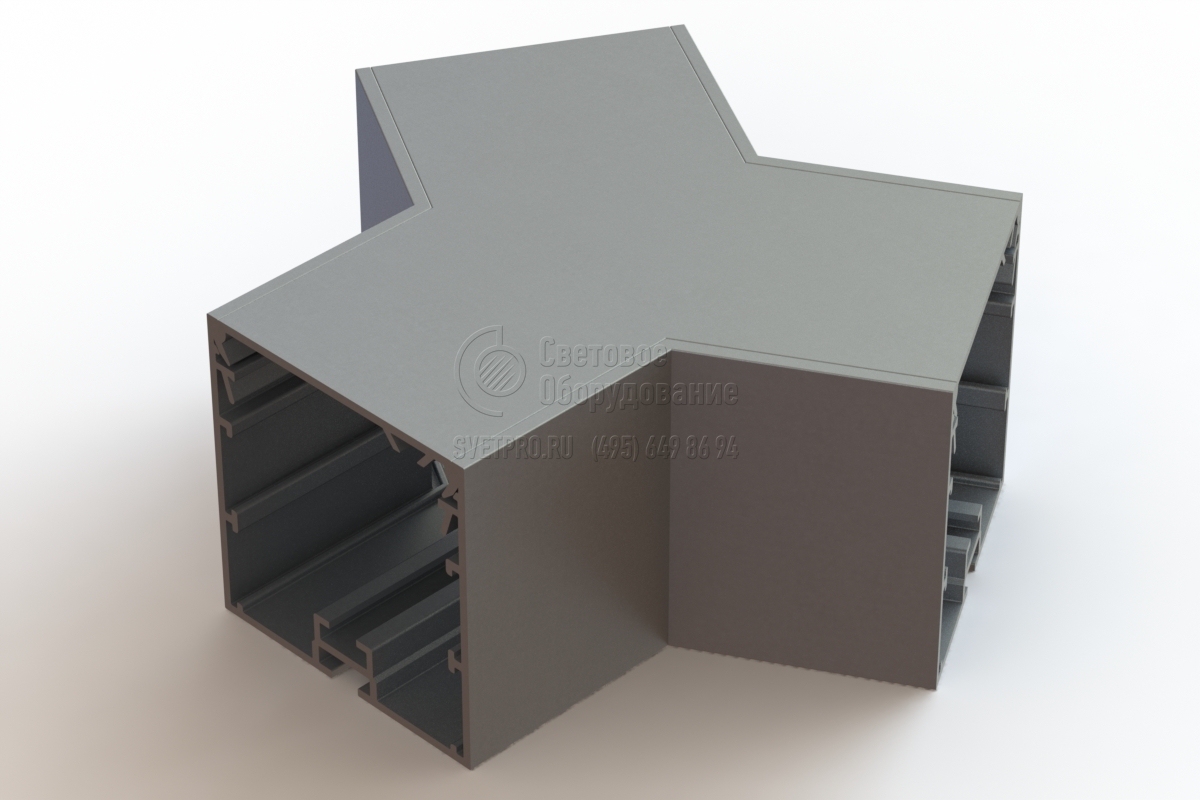

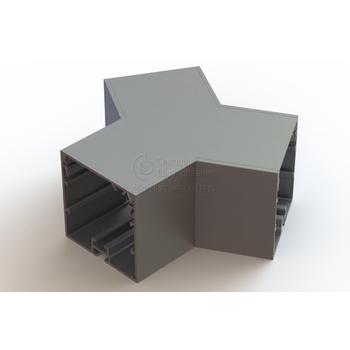

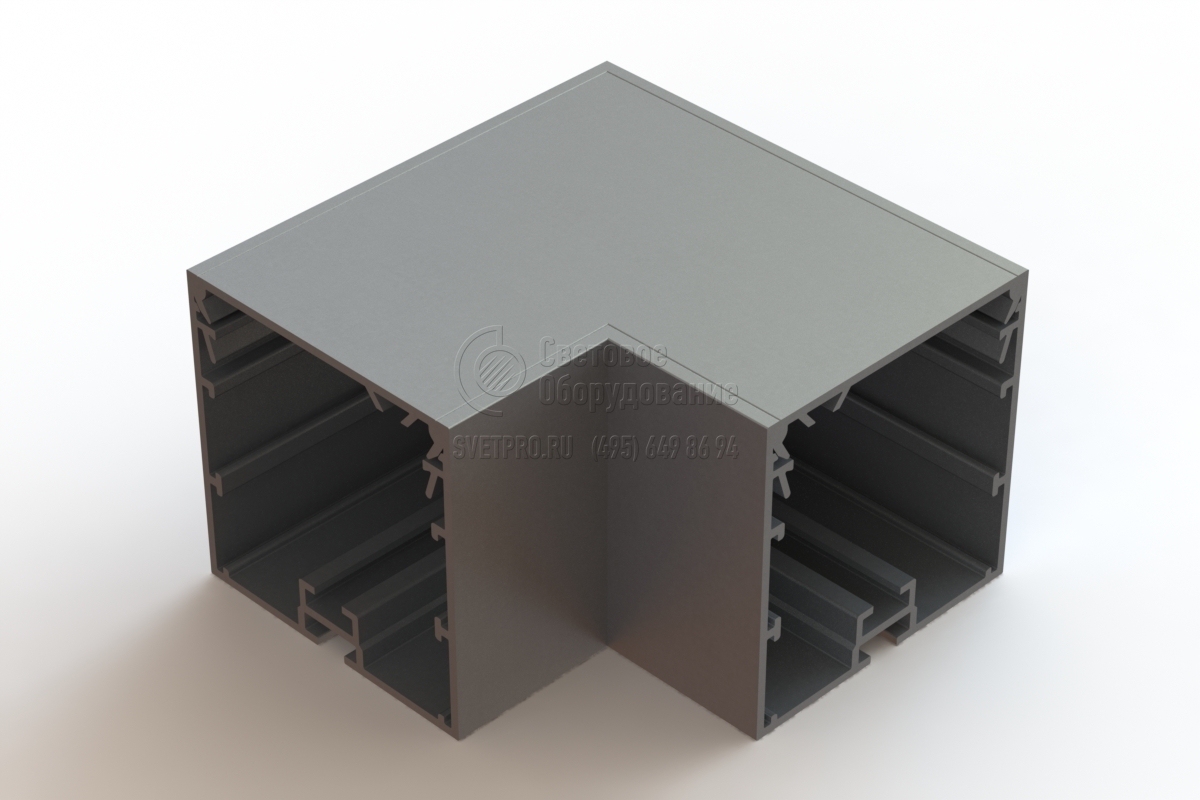

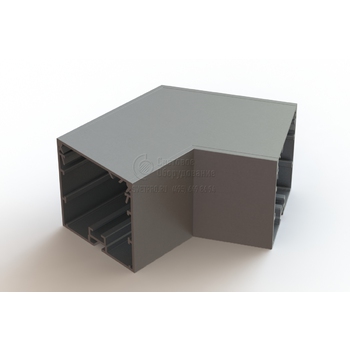

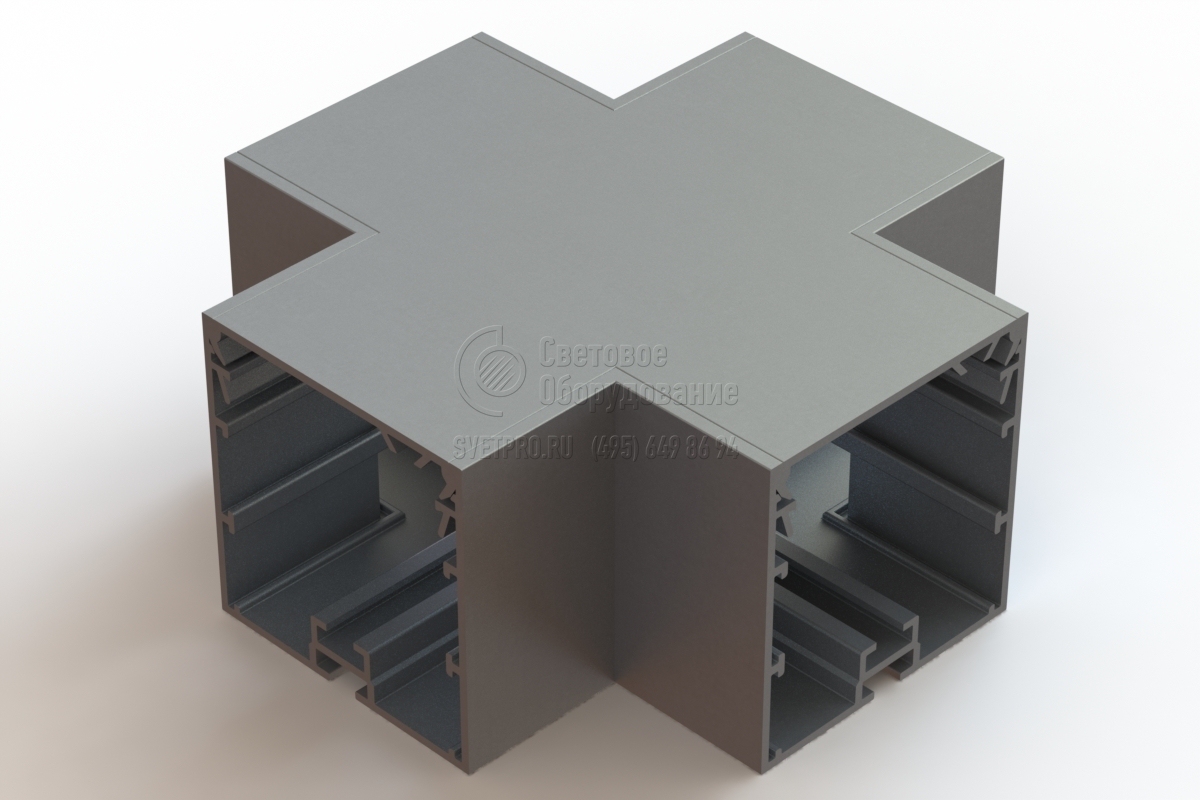

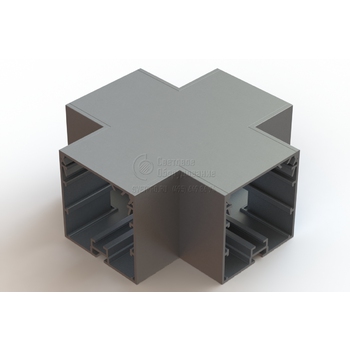

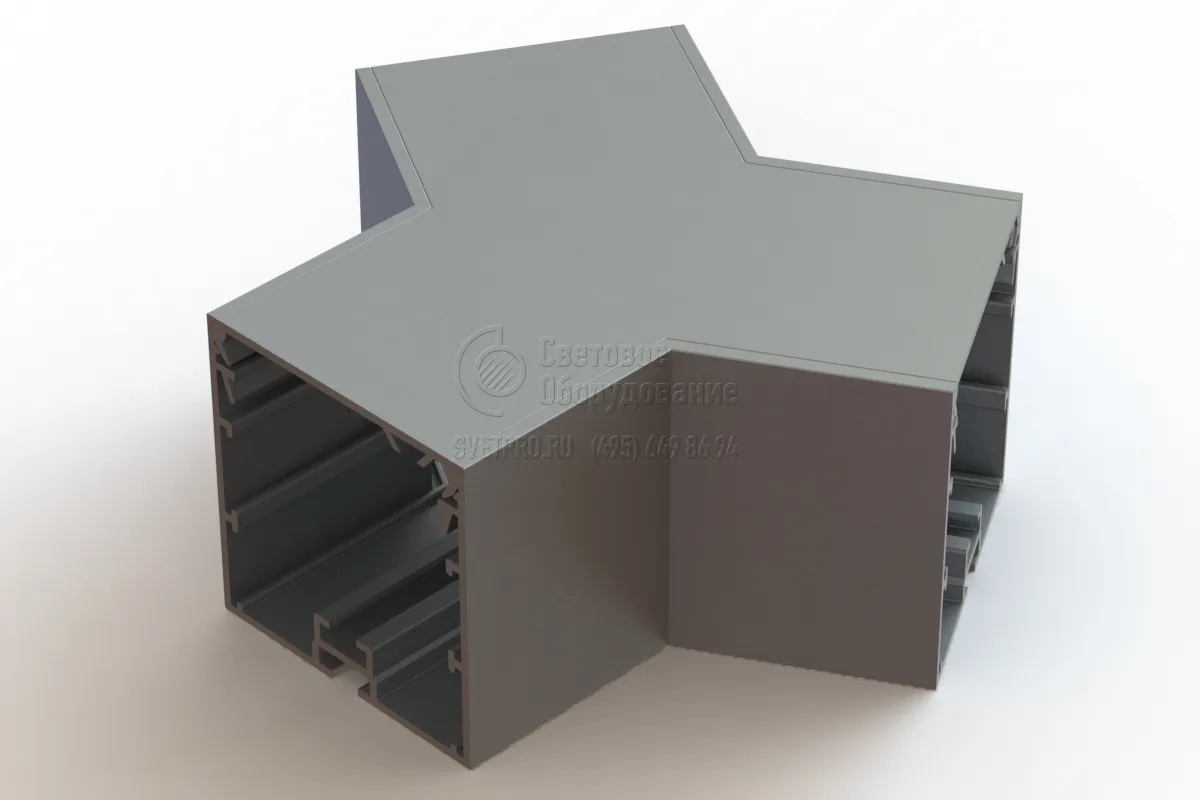

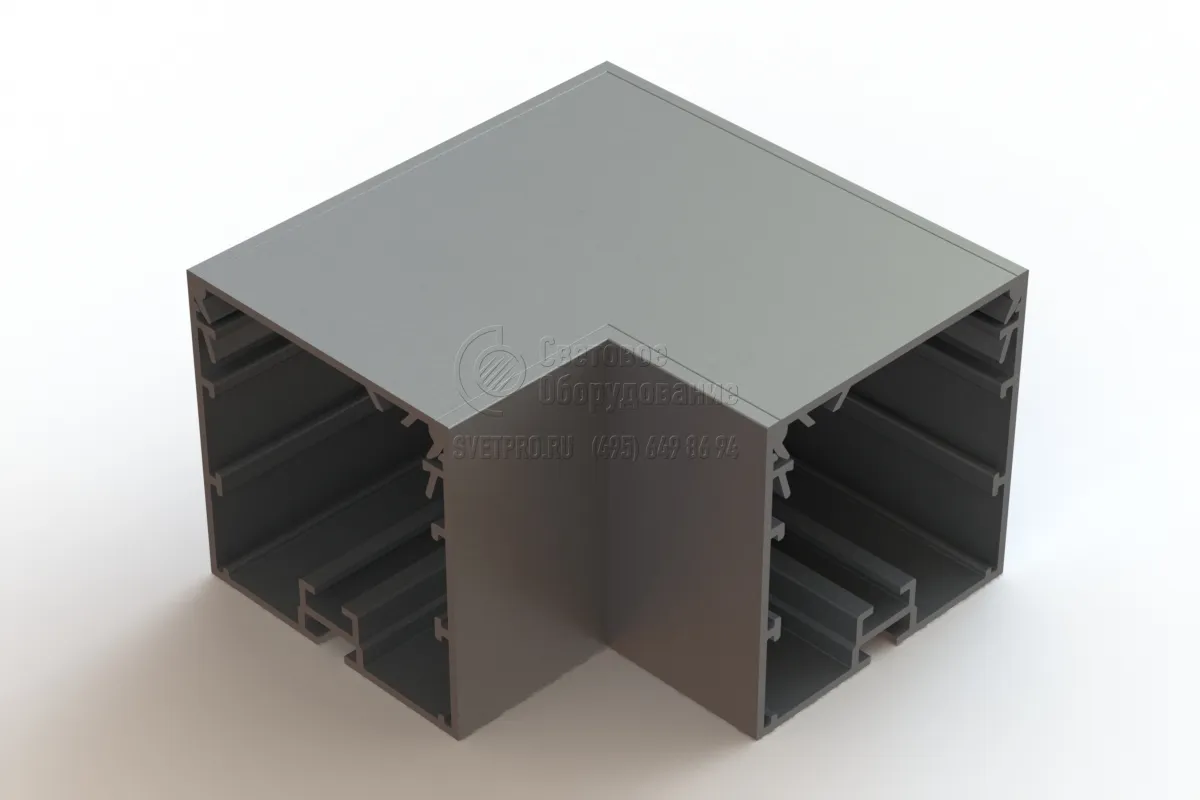

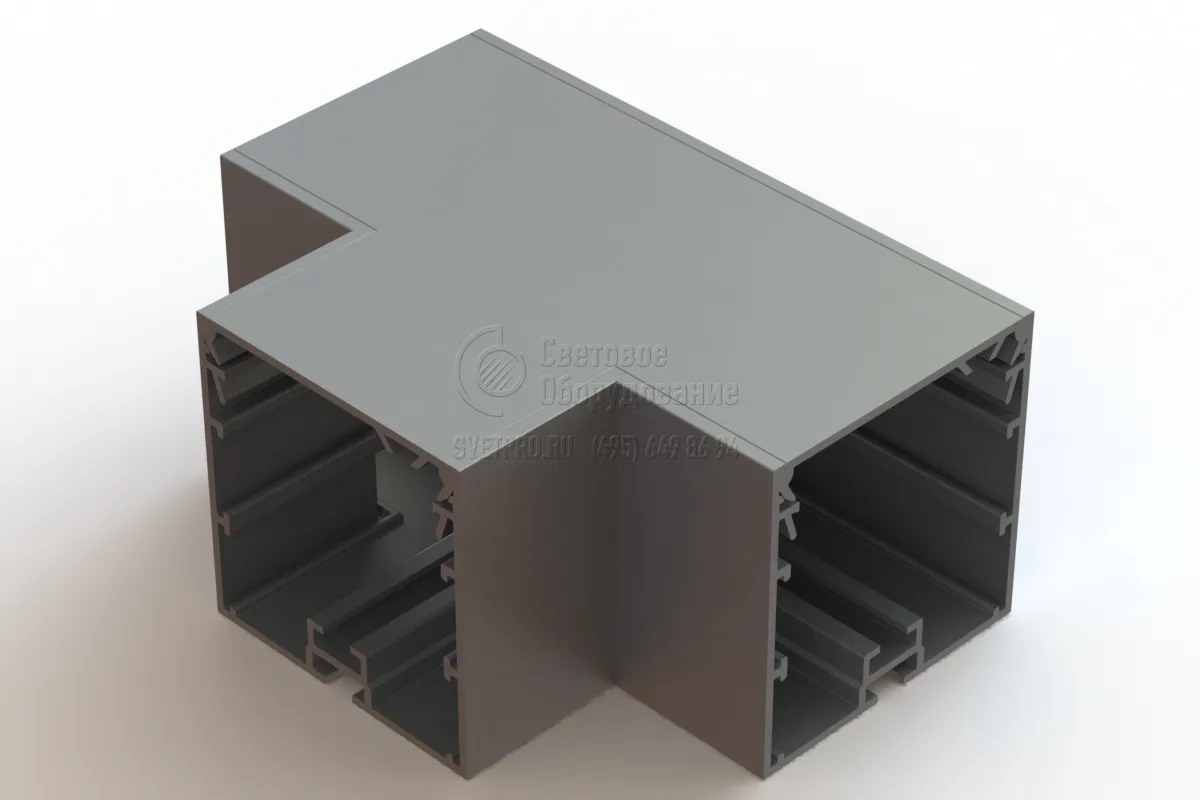

Cоединения

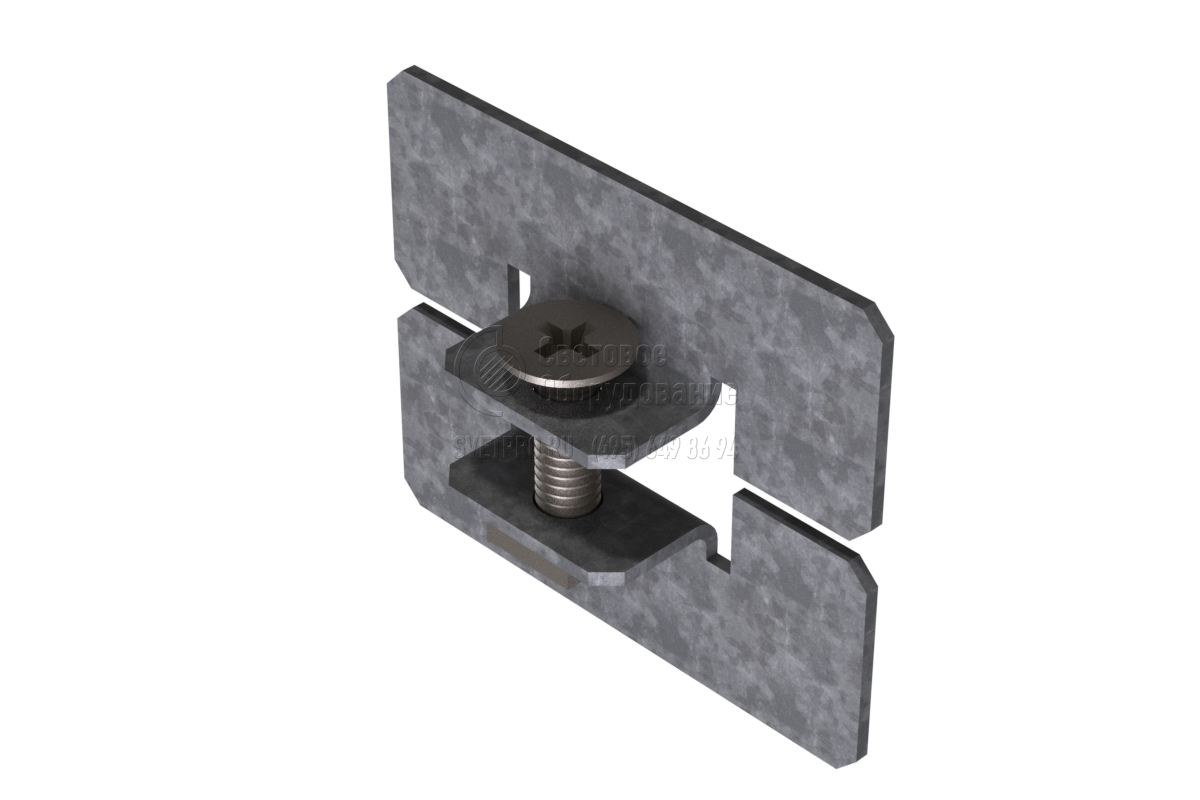

Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.

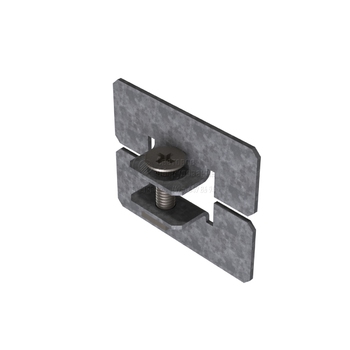

Крепления
Используются для крепления светильников к монтируемой поверхности.

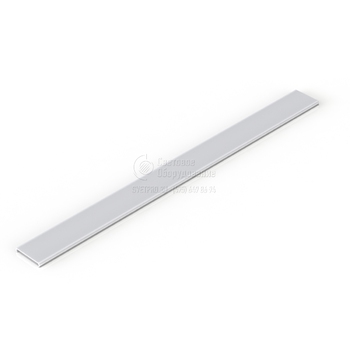

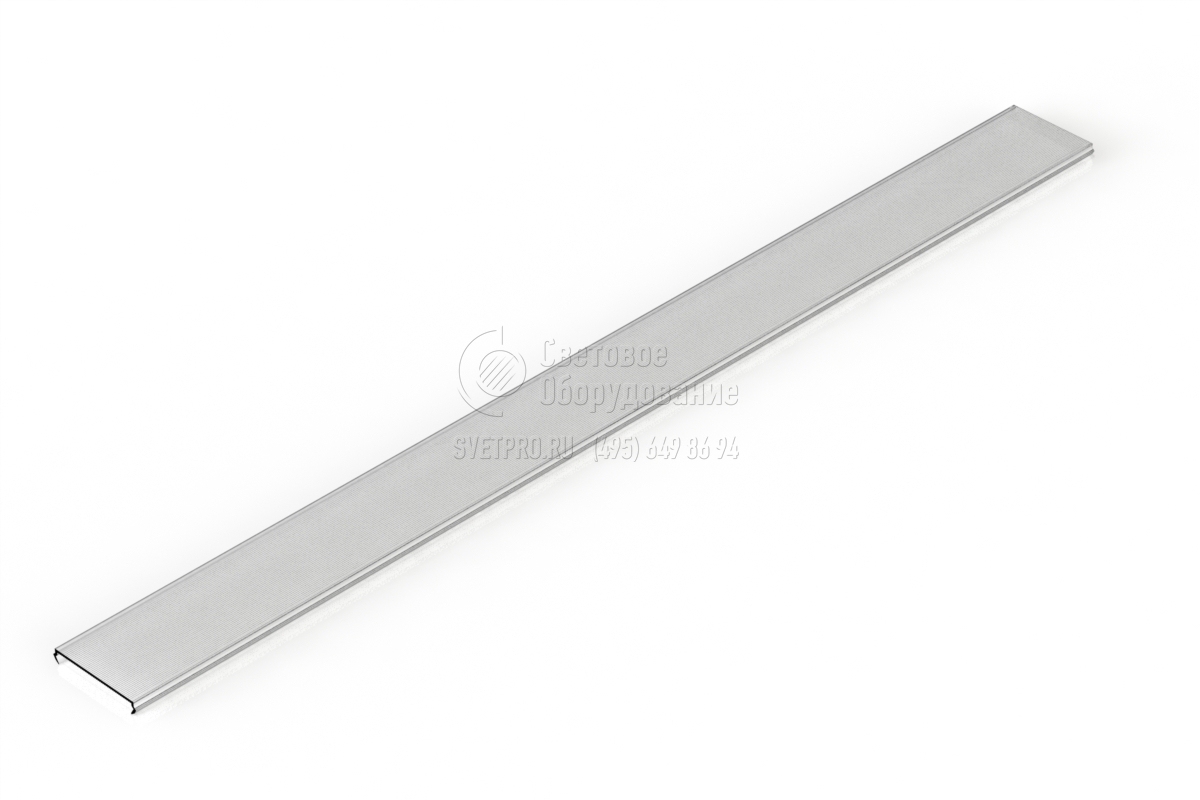

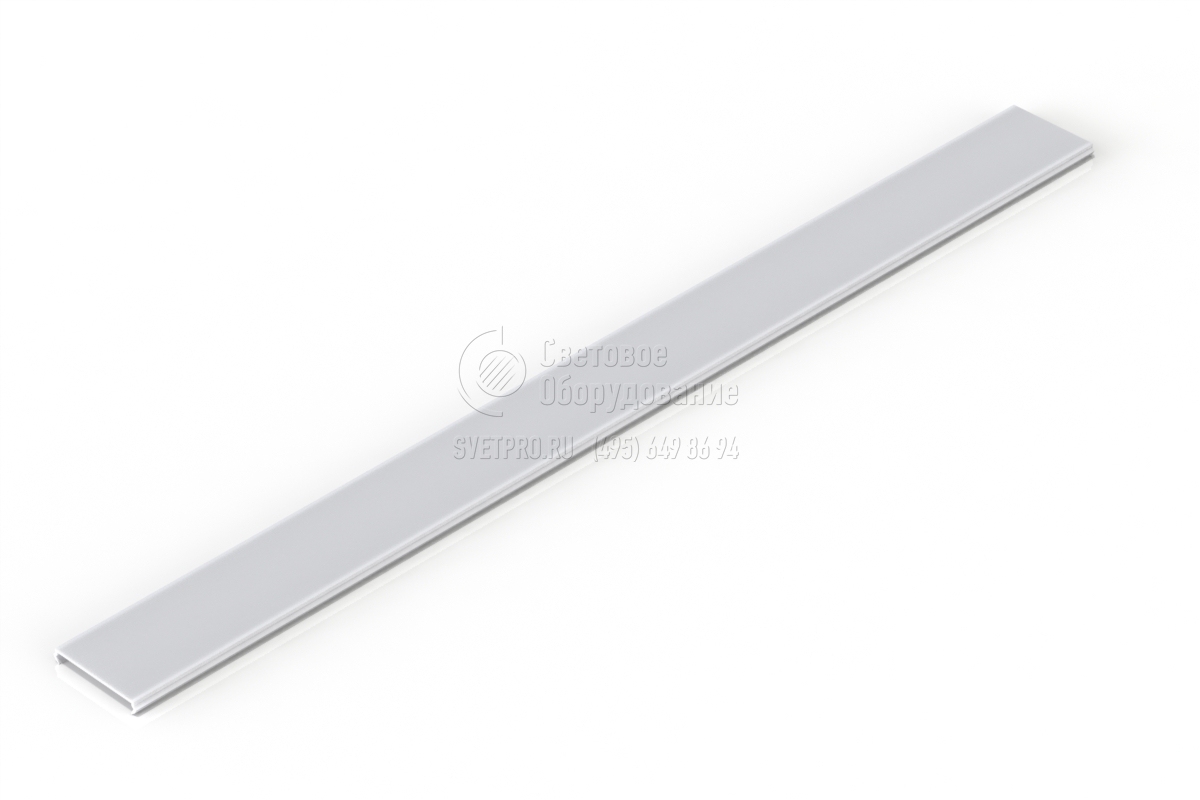

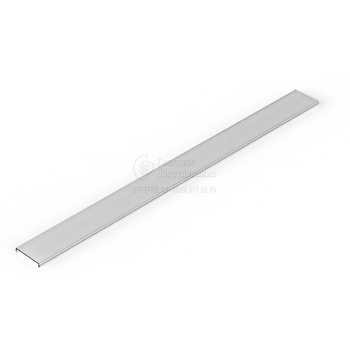

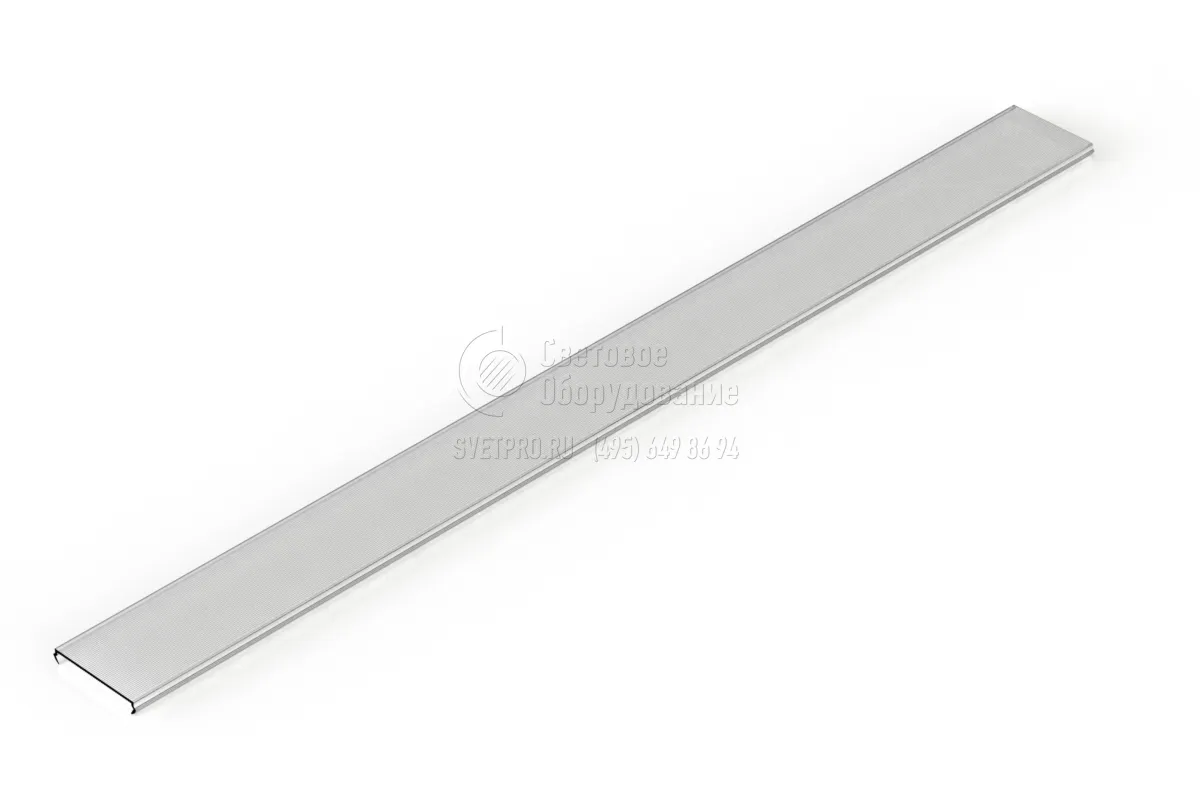

Рассеиватели
Рассеиватель призматический из поликарбоната.

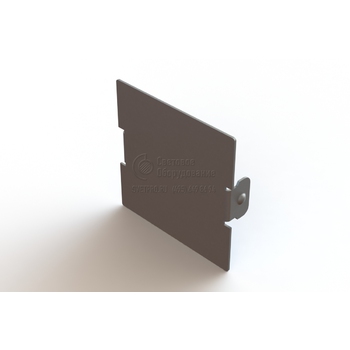

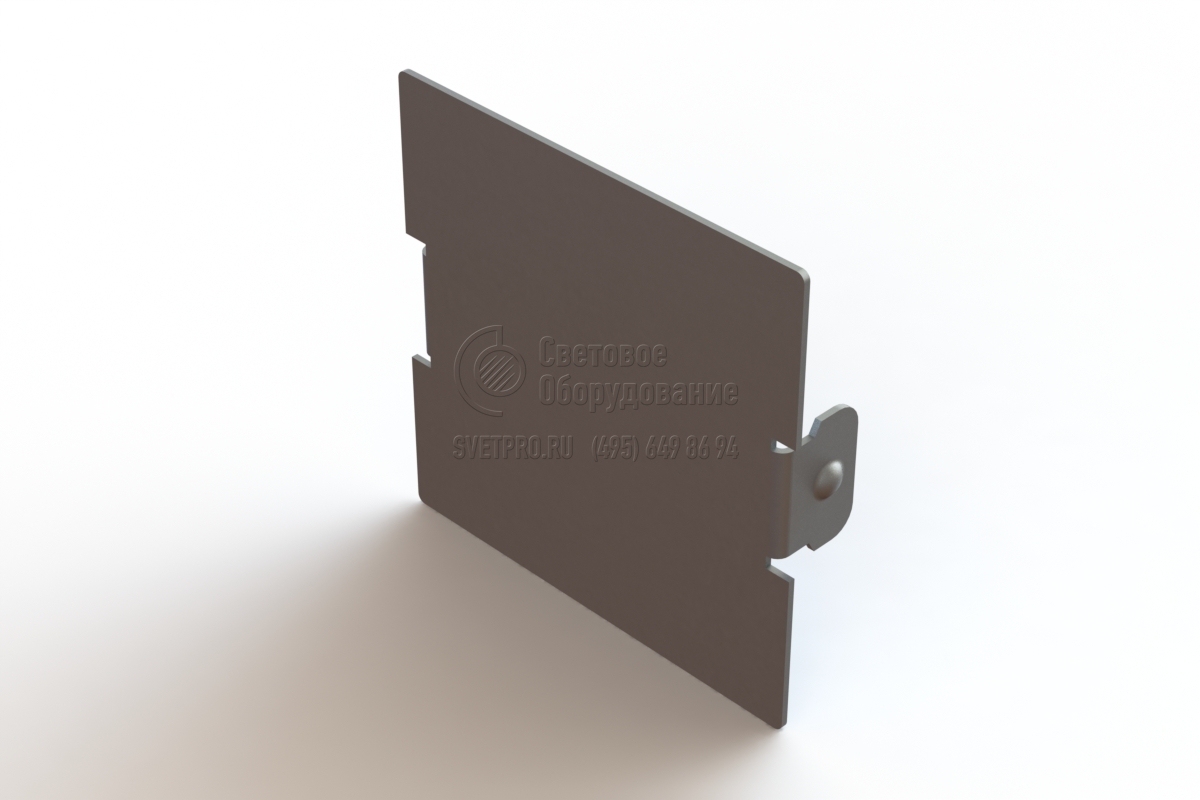

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100010-1 | Заглушка ZF-C-M Halla lighting белый | |
103-100010-2 | Заглушка ZF-C-M Halla lighting серебро | |
103-100010-3 | Заглушка ZF-C-M Halla lighting черный |

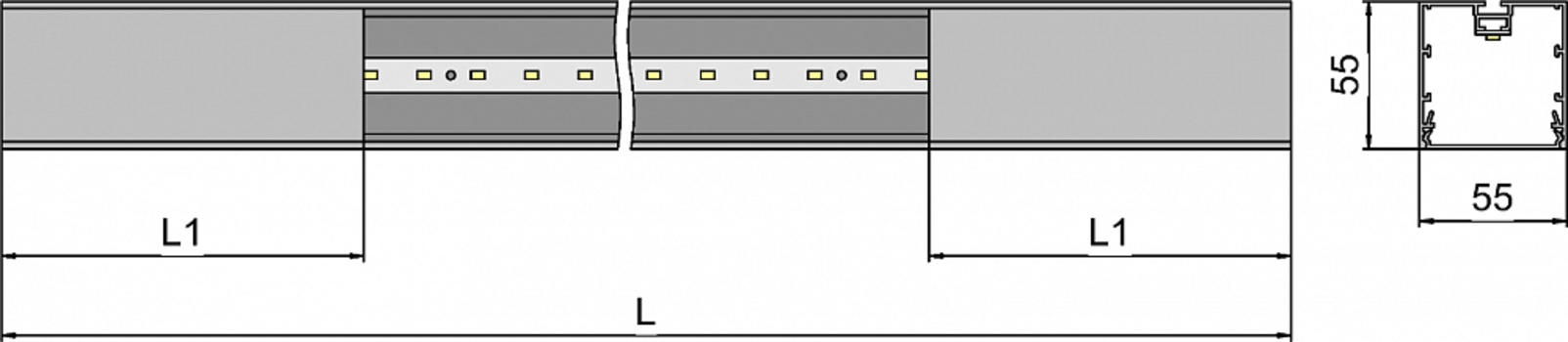

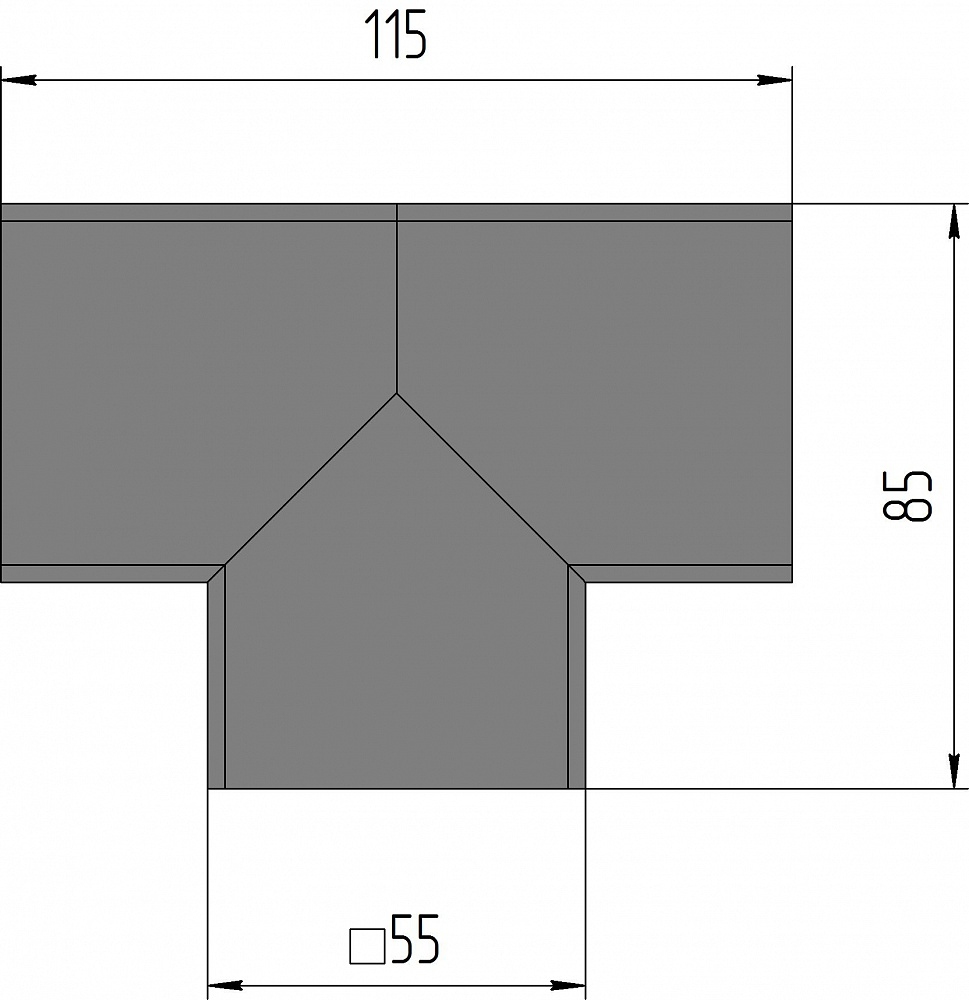

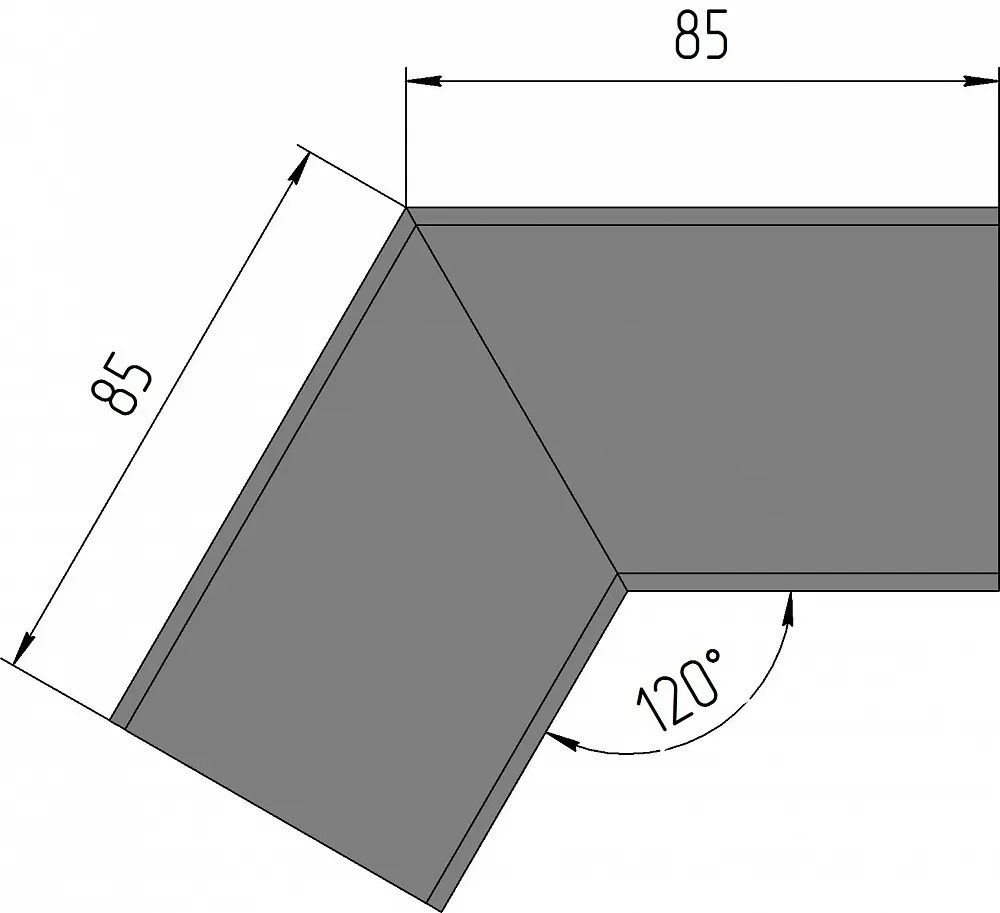

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Мощность, Вт |
Индекс цветопередачи, Ra |
Цветовая температура, К |
Световой поток, Лм |
Световой поток после 50 тыс. часов эксплуатации, % |
Угол свечения |
Количество светодиодов, шт |
Длина L, мм |
Длина крышки L1, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|---|
101-100323-1 |
белый |
44 |
> 80 |
3000 |
2295 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100323-2 |
серебро |
44 |
> 80 |
3000 |
2295 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100323-3 |
черный |
44 |
> 80 |
3000 |
2295 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100324-1 |
белый |
44 |
> 80 |
4000 |
2449 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100324-2 |
серебро |
44 |
> 80 |
4000 |
2449 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100324-3 |
черный |
44 |
> 80 |
4000 |
2449 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100325-1 |
белый |
44 |
> 80 |
5700 |
2510 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100325-2 |
серебро |
44 |
> 80 |
5700 |
2510 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100325-3 |
черный |
44 |
> 80 |
5700 |
2510 |
> 70 |
120 |
108 |
2290 |
310 |
3 100 |
101-100326-1 |
белый |
51 |
> 80 |
3000 |
2678 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100326-2 |
серебро |
51 |
> 80 |
3000 |
2678 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100326-3 |
черный |
51 |
> 80 |
3000 |
2678 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100327-1 |
белый |
51 |
> 80 |
4000 |
2857 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100327-2 |
серебро |
51 |
> 80 |
4000 |
2857 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100327-3 |
черный |
51 |
> 80 |
4000 |
2857 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100328-1 |
белый |
51 |
> 80 |
5700 |
2928 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100328-2 |
серебро |
51 |
> 80 |
5700 |
2928 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100328-3 |
черный |
51 |
> 80 |
5700 |
2928 |
> 70 |
120 |
126 |
2570 |
310 |
3 400 |
101-100329-1 |
белый |
58 |
> 80 |
3000 |
3061 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100329-2 |
серебро |
58 |
> 80 |
3000 |
3061 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100329-3 |
черный |
58 |
> 80 |
3000 |
3061 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100330-1 |
белый |
58 |
> 80 |
4000 |
3265 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100330-2 |
серебро |
58 |
> 80 |
4000 |
3265 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100330-3 |
черный |
58 |
> 80 |
4000 |
3265 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100331-1 |
белый |
58 |
> 80 |
5700 |
3346 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100331-2 |
серебро |
58 |
> 80 |
5700 |
3346 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100331-3 |
черный |
58 |
> 80 |
5700 |
3346 |
> 70 |
120 |
144 |
2850 |
310 |
3 700 |
101-100332-1 |
белый |
15 |
> 80 |
3000 |
765 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100332-2 |
серебро |
15 |
> 80 |
3000 |
765 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100332-3 |
черный |
15 |
> 80 |
3000 |
765 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100333-1 |
белый |
15 |
> 80 |
4000 |
816 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100333-2 |
серебро |
15 |
> 80 |
4000 |
816 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100333-3 |
черный |
15 |
> 80 |
4000 |
816 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100334-1 |
белый |
15 |
> 80 |
5700 |
837 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100334-2 |
серебро |
15 |
> 80 |
5700 |
837 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100334-3 |
черный |
15 |
> 80 |
5700 |
837 |
> 70 |
120 |
36 |
1000 |
225 |
1 800 |
101-100339-1 |
белый |
23 |
> 80 |
3000 |
1148 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100339-2 |
серебро |
23 |
> 80 |
3000 |
1148 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100339-3 |
черный |
23 |
> 80 |
3000 |
1148 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100340-1 |
белый |
23 |
> 80 |
4000 |
1224 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100340-2 |
серебро |
23 |
> 80 |
4000 |
1224 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100340-3 |
черный |
23 |
> 80 |
4000 |
1224 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100341-1 |
белый |
23 |
> 80 |
5700 |
1255 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100341-2 |
серебро |
23 |
> 80 |
5700 |
1255 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100341-3 |
черный |
23 |
> 80 |
5700 |
1255 |
> 70 |
120 |
54 |
1280 |
225 |
2 100 |
101-100344-1 |
белый |
31 |
> 80 |
3000 |
1530 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100344-2 |
серебро |
31 |
> 80 |
3000 |
1530 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100344-3 |
черный |
31 |
> 80 |
3000 |
1530 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100345-1 |
белый |
31 |
> 80 |
4000 |
1632 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100345-2 |
серебро |
31 |
> 80 |
4000 |
1632 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100345-3 |
черный |
31 |
> 80 |
4000 |
1632 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100346-1 |
белый |
31 |
> 80 |
5700 |
1673 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100346-2 |
серебро |
31 |
> 80 |
5700 |
1673 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100346-3 |
черный |
31 |
> 80 |
5700 |
1673 |
> 70 |
120 |
72 |
1730 |
310 |
2 600 |
101-100347-1 |
белый |
37 |
> 80 |
3000 |
1913 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100347-2 |
серебро |
37 |
> 80 |
3000 |
1913 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100347-3 |
черный |
37 |
> 80 |
3000 |
1913 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100348-1 |
белый |
37 |
> 80 |
4000 |
2040 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100348-2 |
серебро |
37 |
> 80 |
4000 |
2040 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100348-3 |
черный |
37 |
> 80 |
4000 |
2040 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100349-1 |
белый |
37 |
> 80 |
5700 |
2091 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100349-2 |
серебро |
37 |
> 80 |
5700 |
2091 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
101-100349-3 |
черный |
37 |
> 80 |
5700 |
2091 |
> 70 |
120 |
90 |
2010 |
310 |
2 700 |
