ZF под люминесцентные лампы

Главная > Бренды > HALLA Lighting > ZF под люминесцентные лампы
Область применения:
  • Административные здания;
  • Торговые залы;
  • Офисные помещения.
Назначение:
  • Подвесные светильники
  • Потолочные светильники
Источник света: Люминесцентная лампа (ЛЛ)
Класс защиты по току: I
Класс защиты IP: IP20/IP40
Мощность: 14-80 Вт
Габаритные размеры: см. чертёж

Производитель «HALLA Lighting», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Эксплуатационные параметры светильника ZF под люминесцентные лампы позволяют использовать его для освещения объектов торговли и административной деятельности, зданий общественных организаций и офисов.

При установке используются принадлежности, соответствующие выбранному способу монтажа. Для подвесной установки применяются тросовые подвесы длиной 1,0; 2,0; 4,0 м, позволяющие сделать акцент на высоте расположения светильника. При непосредственной установке на потолок или шинопровод применяются специально разработанные крепления. Торцевые заглушки, также аксессуар, кроме модификаций, располагающихся на шинопроводе.

В состав модели входит ЭПРА, поддерживающий работу трубчатой лампы Т5. Имеются одно- и двухламповые версии, в которых применены ИС, потребляющие от 14 до 80 Вт. Положение ламп симметричное или асимметричное.

Для изготовления корпуса светильника ZF использован алюминиевый профиль (квадратное сечение). Оптика представлена алюминиевым отражателем и прозрачным или матовым поликарбонатным рассеивателем (приобретается дополнительно). Его выбор осуществляется по размеру ламп.

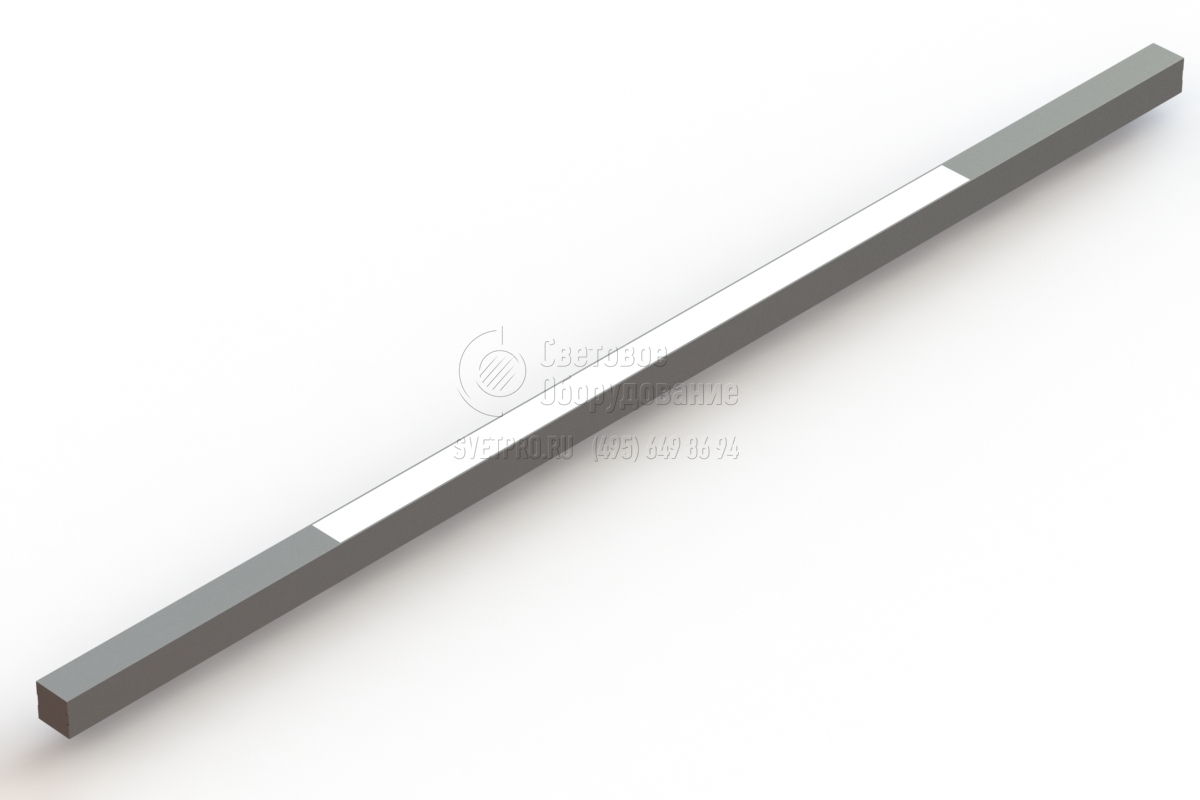

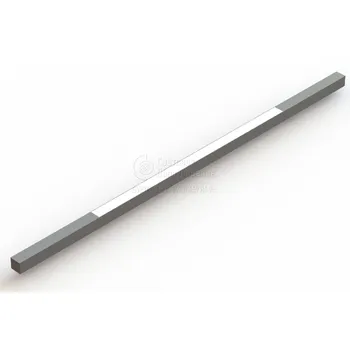

Светильник модульный квадратного поперечного сечения под люминесцентную лампу. Корпус светильника изготовлен из алюминиевого профиля.
Оснащен высококачественным алюминиевым отражателем.

Варианты исполнения:
- ZF-S симметричный с электронным ПРА (Е)
- ZF-M асимметричный с электронным ПРА (Е)
- ZF-U двойной симметричный с электронным ПРА (Е)
- ZF/2A к шинопроводу - укомплектован двумя заглушками

Источник света – линейная люминесцентная лампа Т5.

Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.

Монтаж

Светильники серии ZF можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

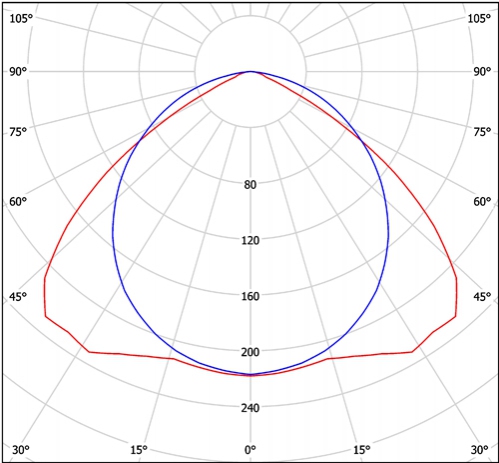

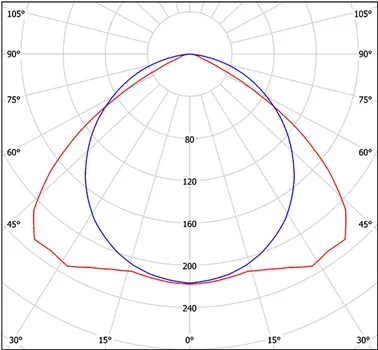

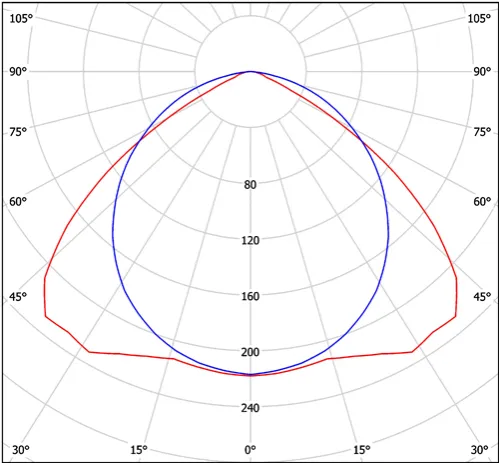

КСС

КСС указаны для светильника без рассеивателя.

Принадлежности

Подвесы

Используются для крепления светильника к потолку. Комплект 2 шт.

Внешний видАртикулНаименование
103-100026-1 Комплект подвесов (2 шт) UNI-Z-1000 Halla lighting белый
103-100027-1 Комплект подвесов (2 шт) UNI-Z-2000 Halla lighting белый
103-100028-1 Комплект подвесов (2 шт) UNI-Z-4000 Halla lighting белый

Cоединения

Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.

Внешний видАртикулНаименование

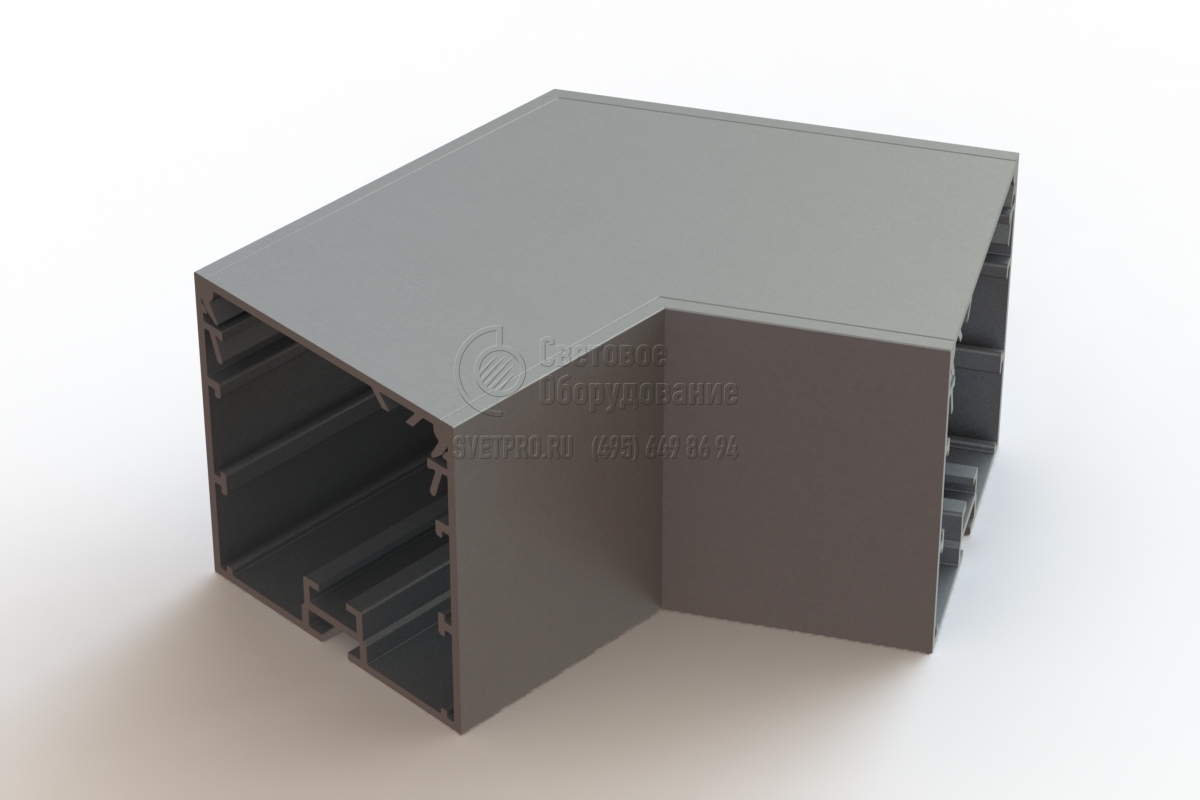

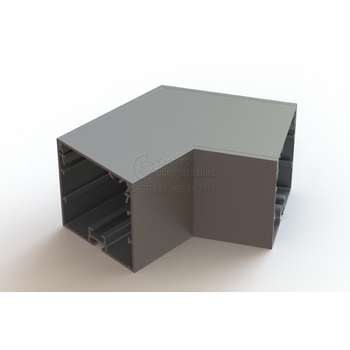

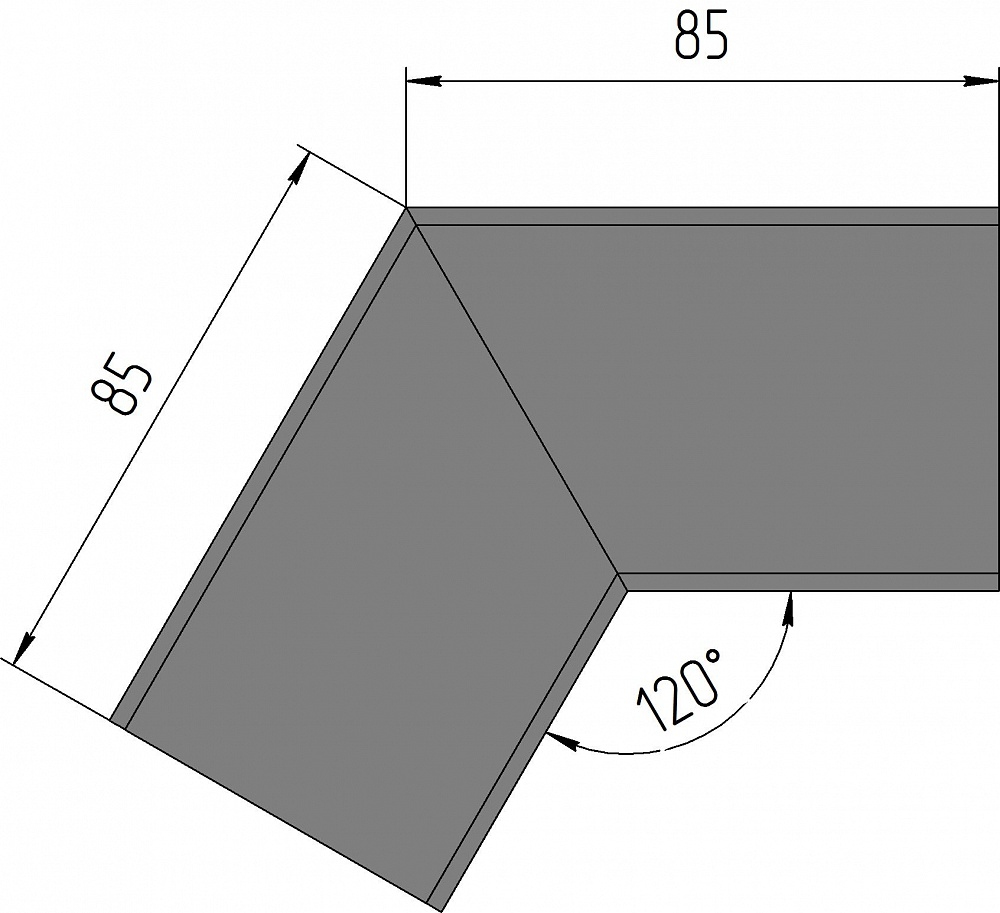

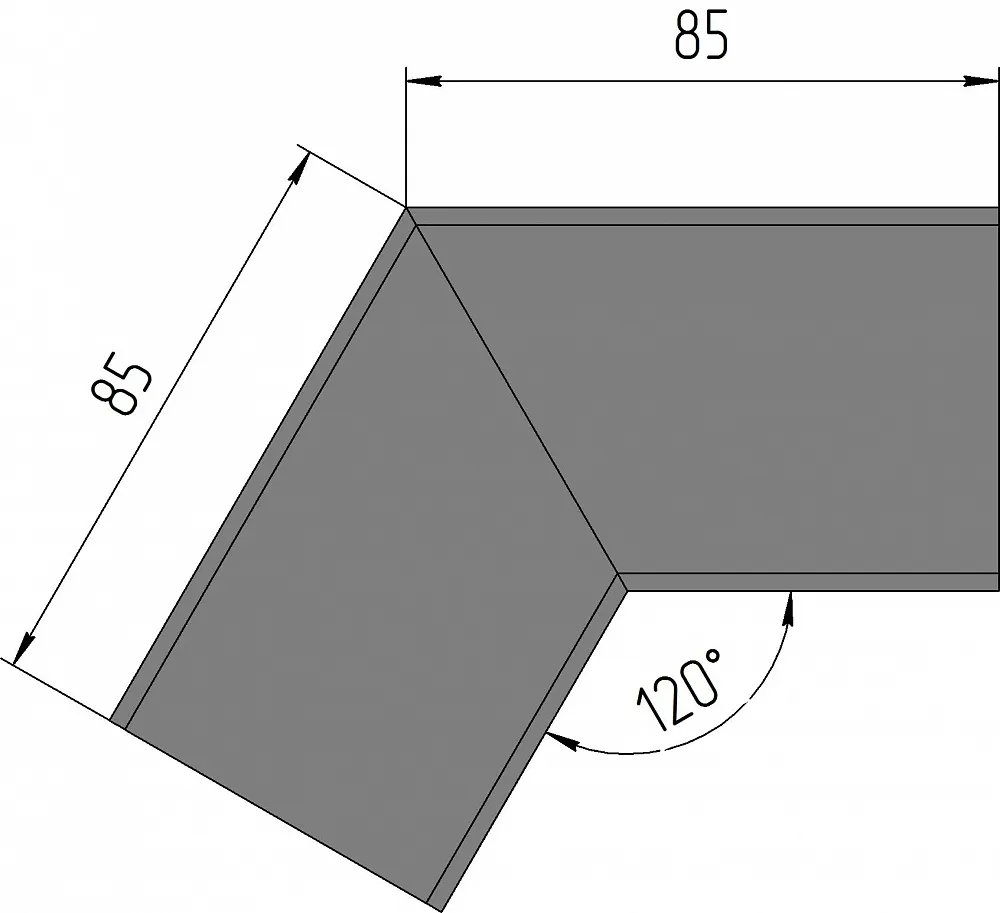

103-100085-1 Соединение ZF-120 Halla lighting белый
103-100085-2 Соединение ZF-120 Halla lighting серебро
103-100085-3 Соединение ZF-120 Halla lighting черный

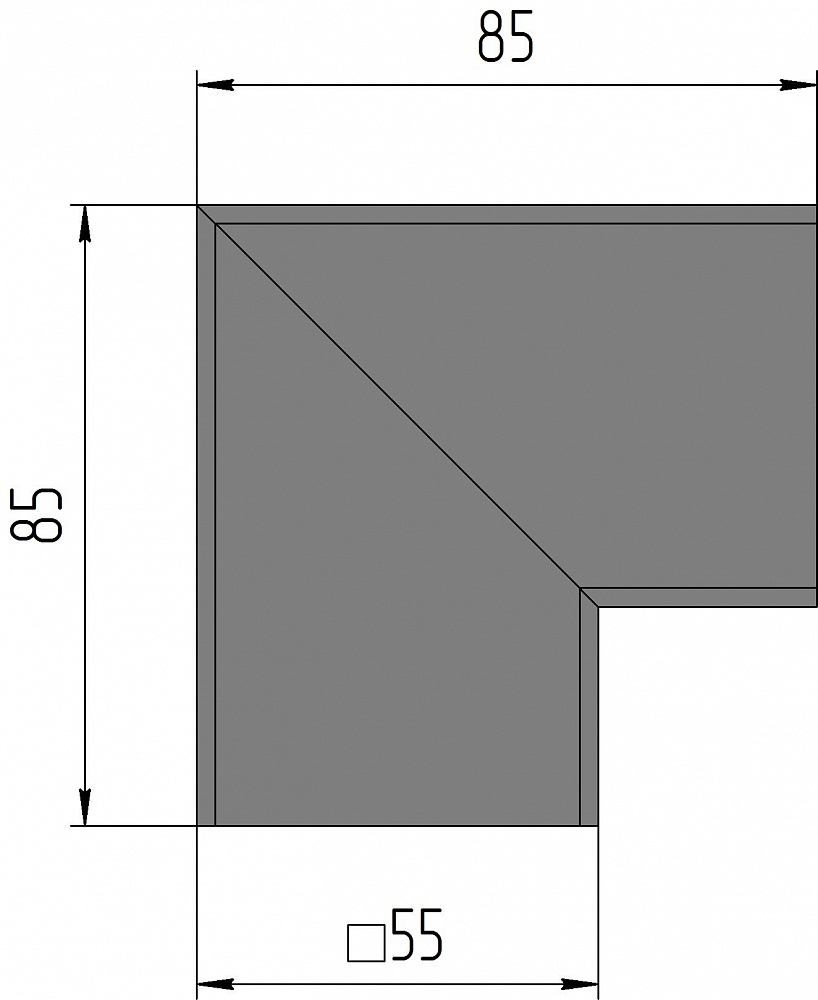

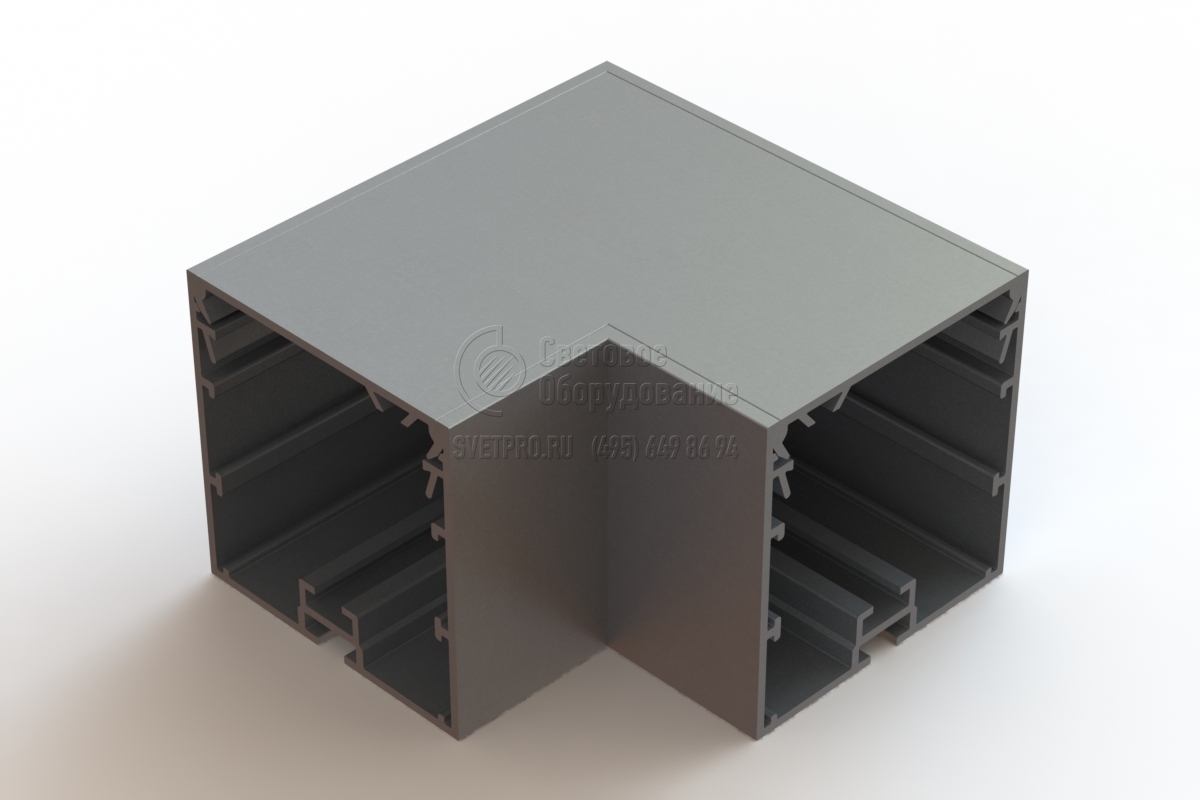

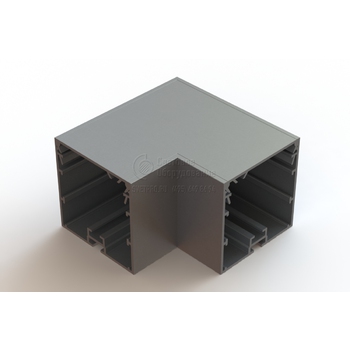

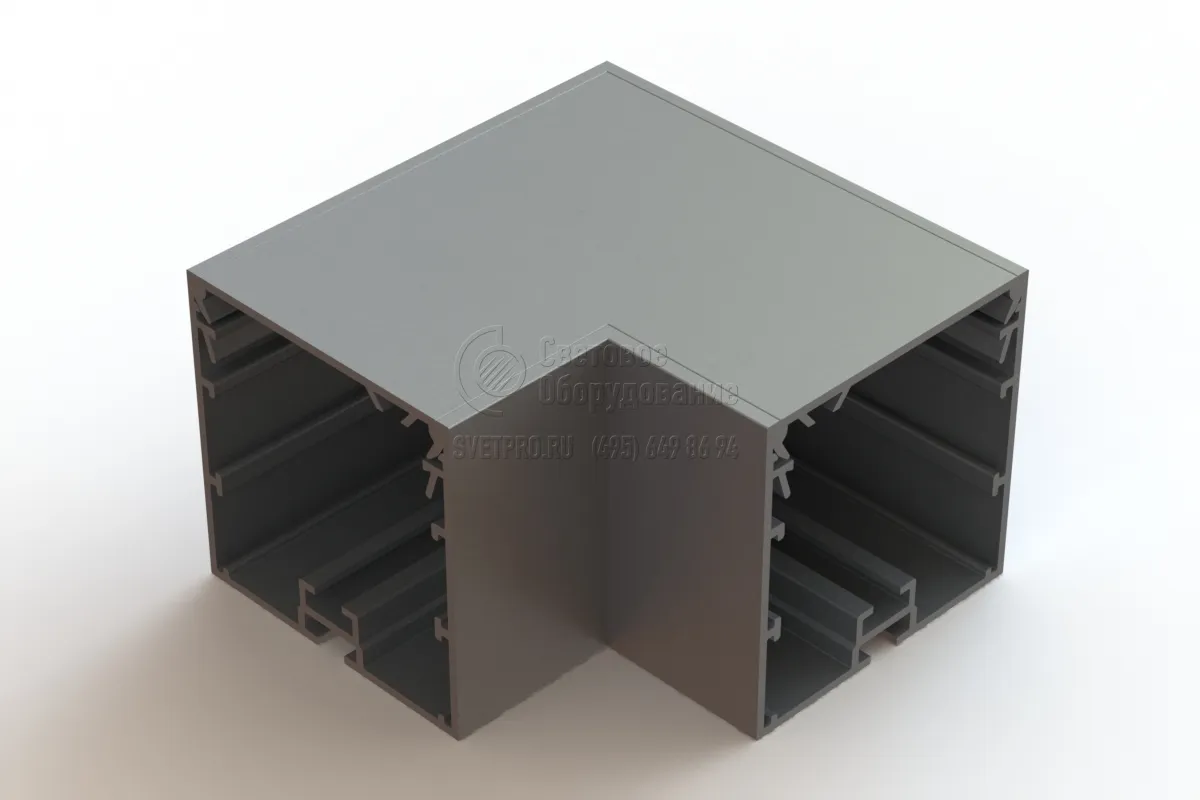

103-100086-1 Соединение ZF-L Halla lighting белый
103-100086-2 Соединение ZF-L Halla lighting серебро
103-100086-3 Соединение ZF-L Halla lighting черный

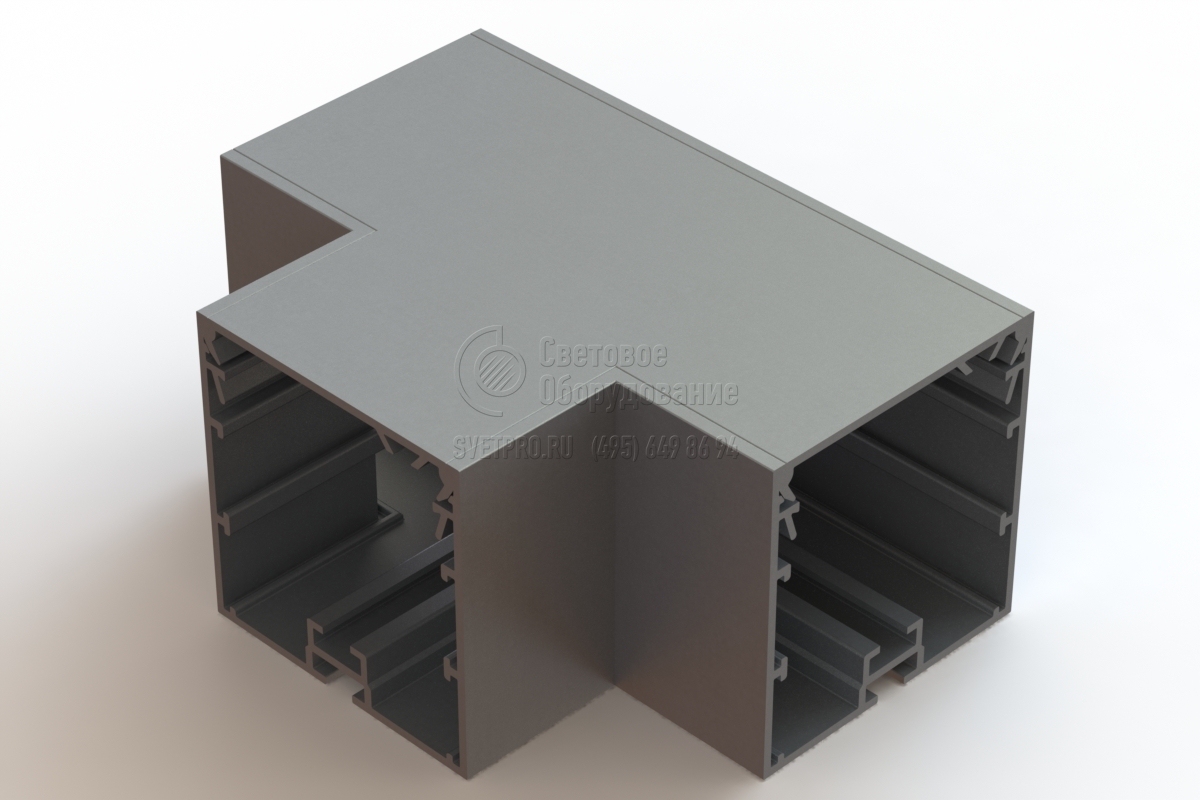

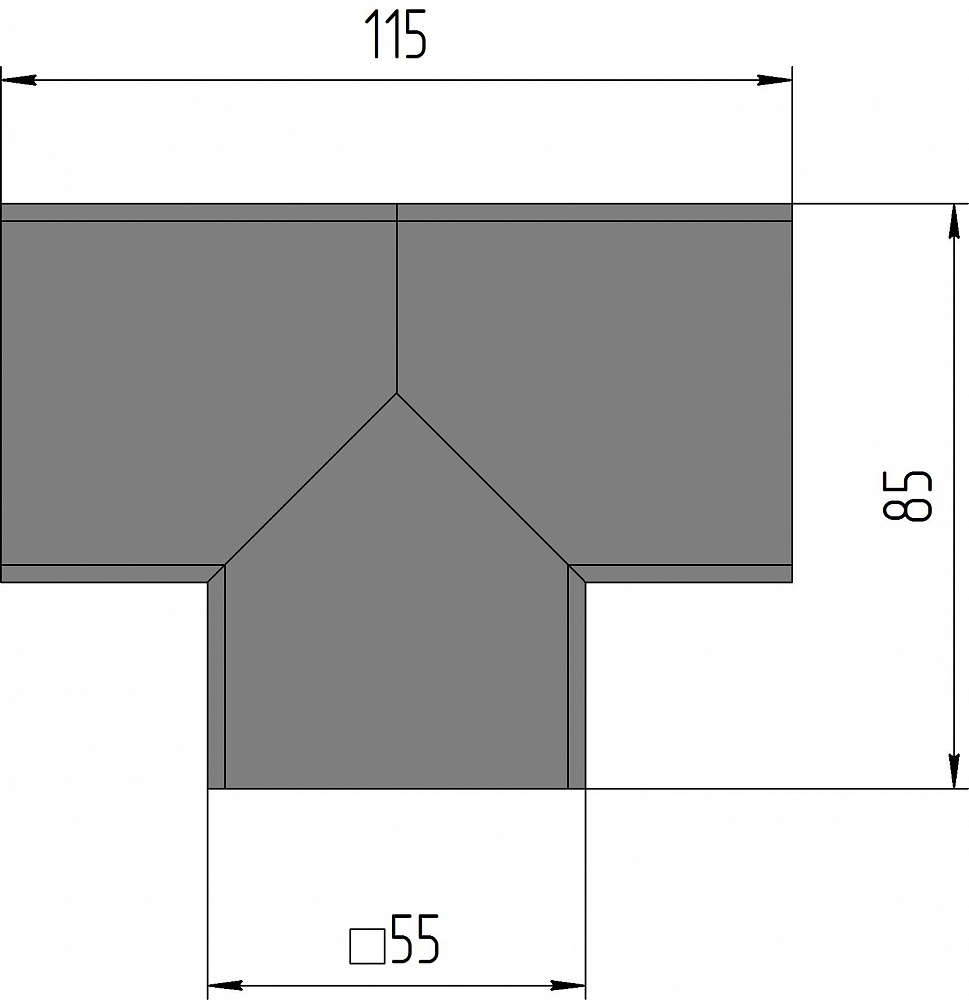

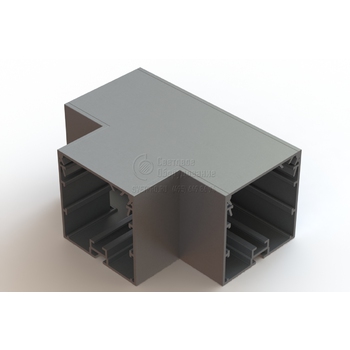

103-100087-1 Соединение ZF-T Halla lighting белый
103-100087-2 Соединение ZF-T Halla lighting серебро
103-100087-3 Соединение ZF-T Halla lighting черный

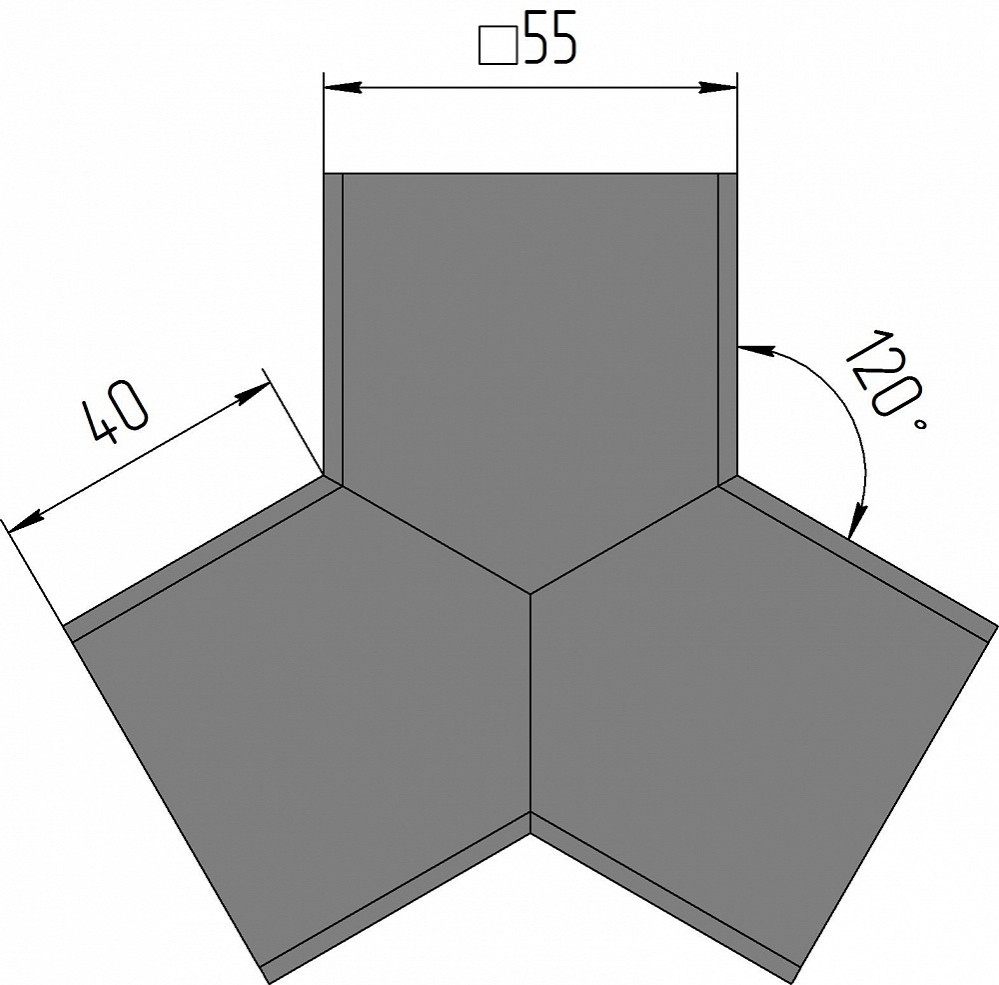

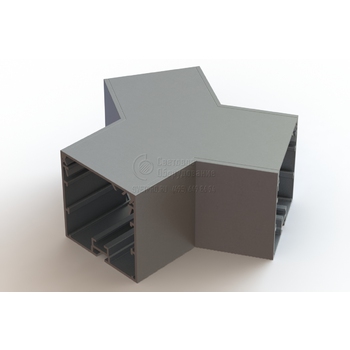

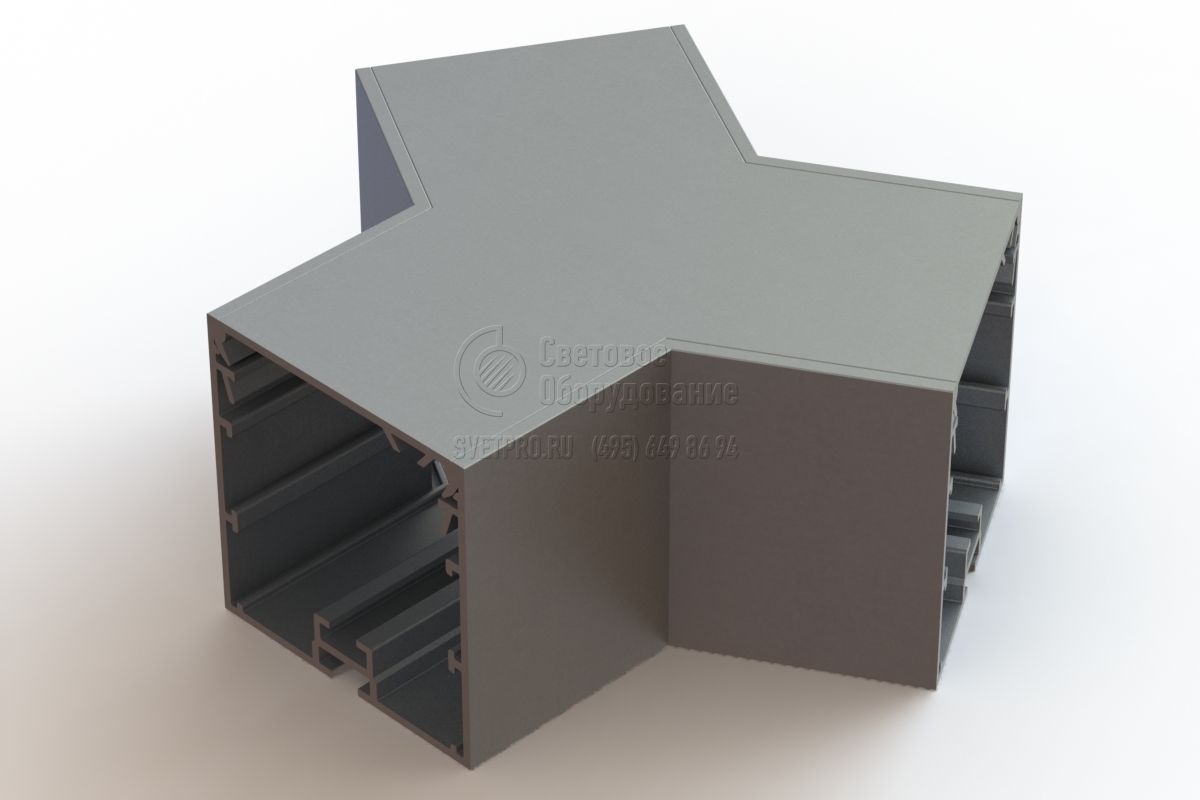

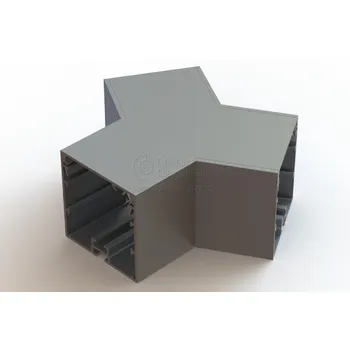

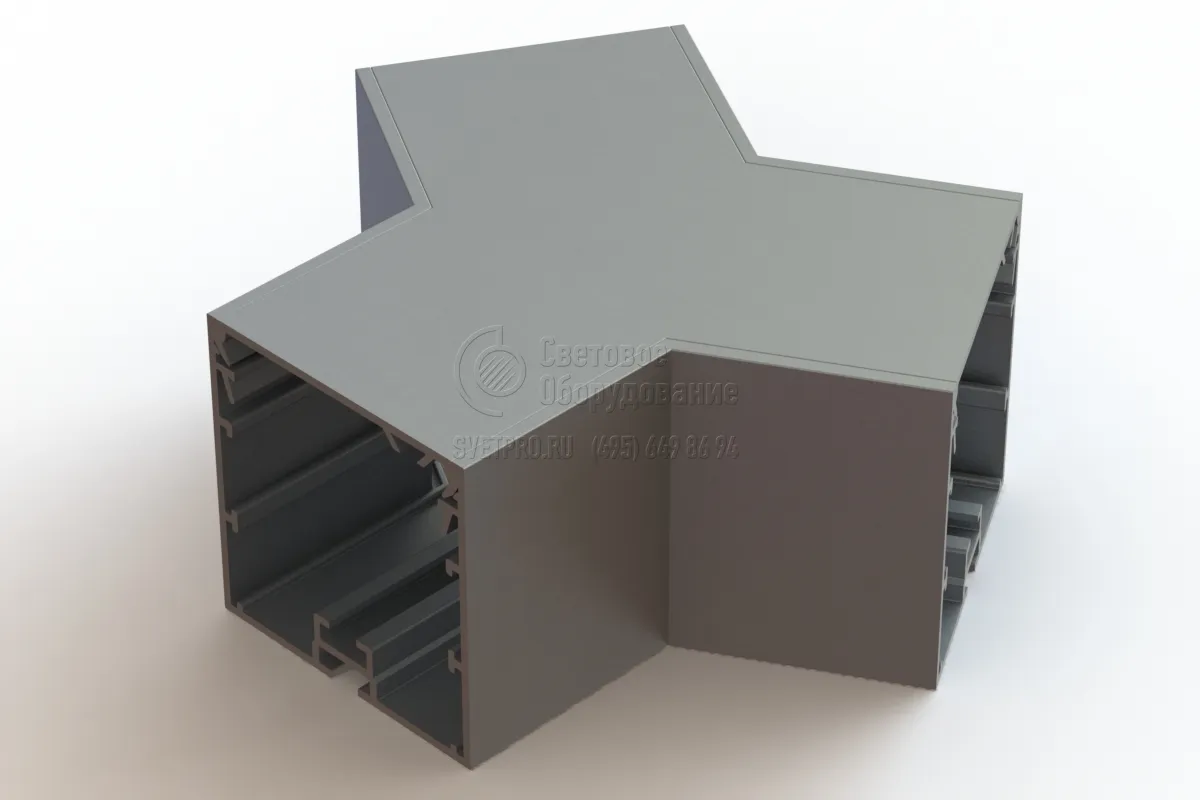

103-100089-1 Соединение ZF-Y Halla lighting белый
103-100089-2 Соединение ZF-Y Halla lighting серебро
103-100089-3 Соединение ZF-Y Halla lighting черный

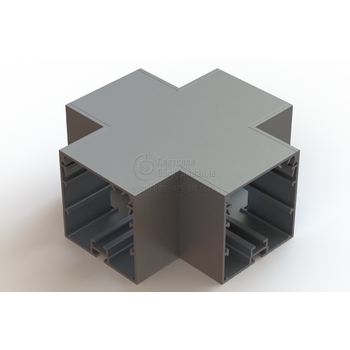

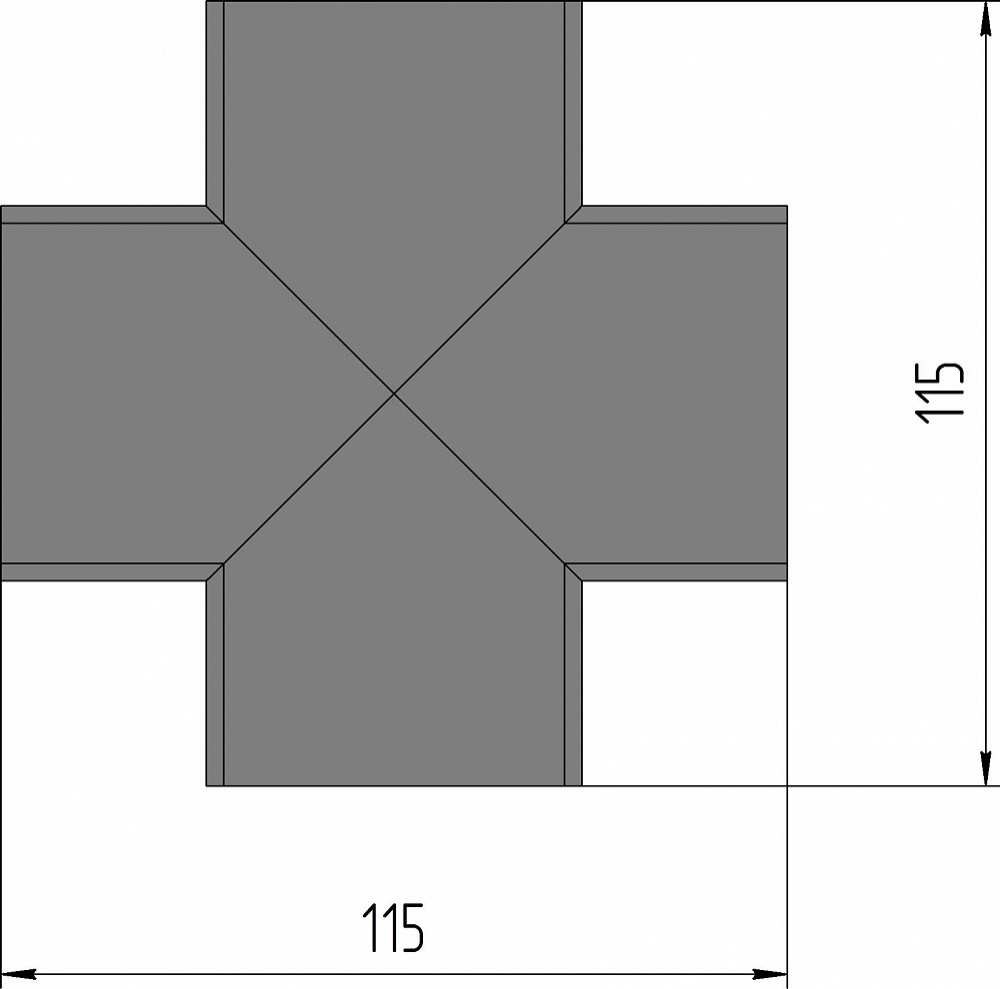

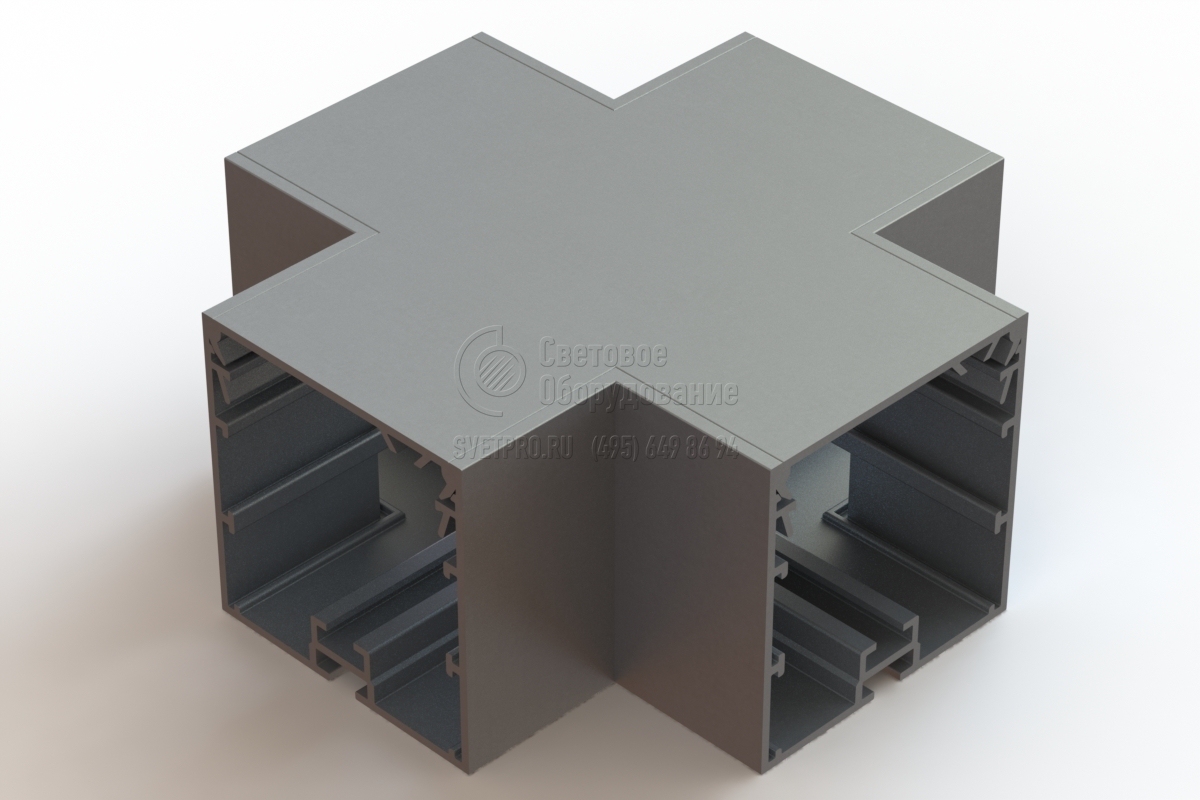

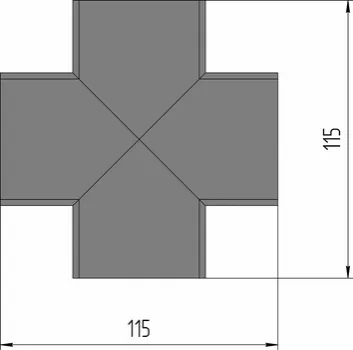

103-100088-1 Соединение ZF-X Halla lighting белый
103-100088-2 Соединение ZF-X Halla lighting серебро
103-100088-3 Соединение ZF-X Halla lighting черный

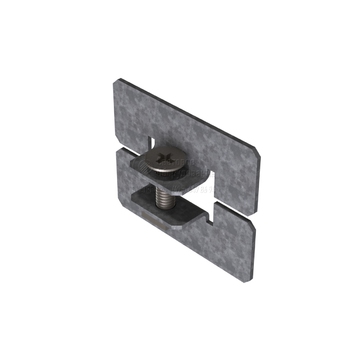

Крепления

Используются для крепления светильников к монтируемой поверхности.

Внешний видАртикулНаименование

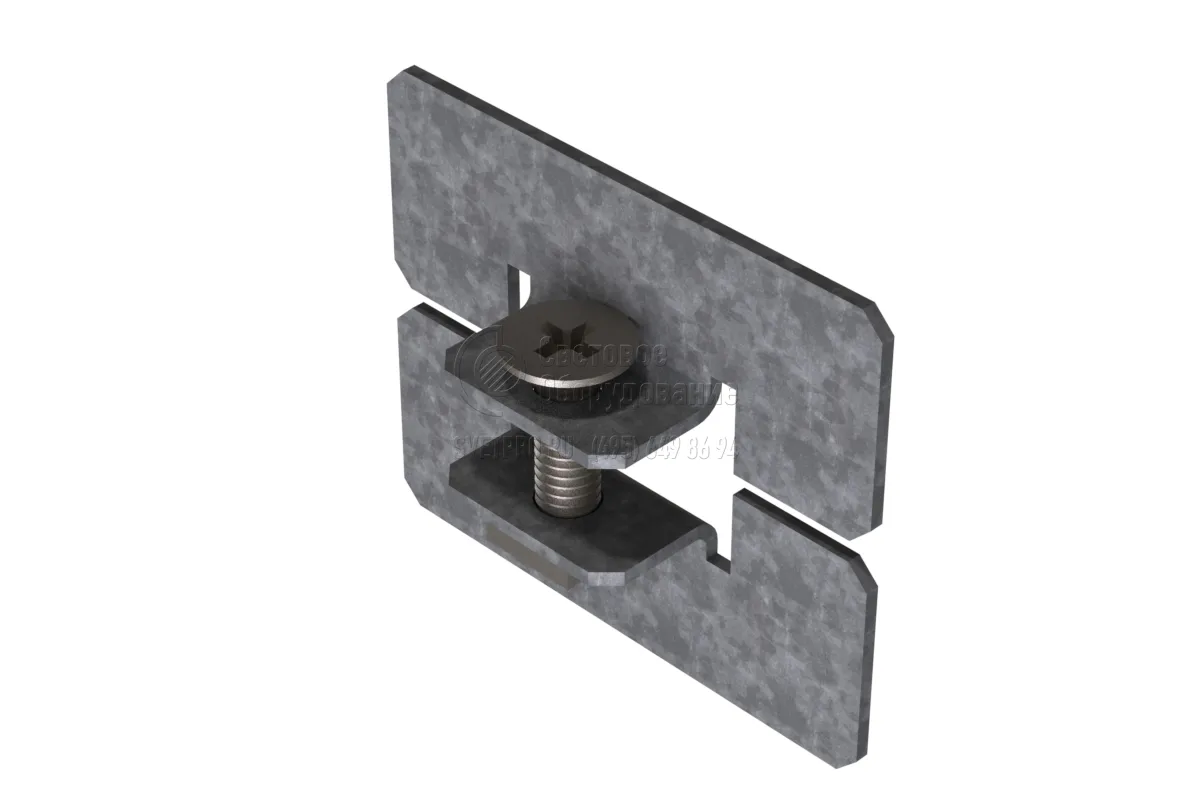

103-100020-0 Комплект креплений (2 шт) UNI-Z ZF Halla lighting
103-100020-0 Комплект креплений (2 шт) UNI-Z ZF/HL Halla lighting
103-100019-0 Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting

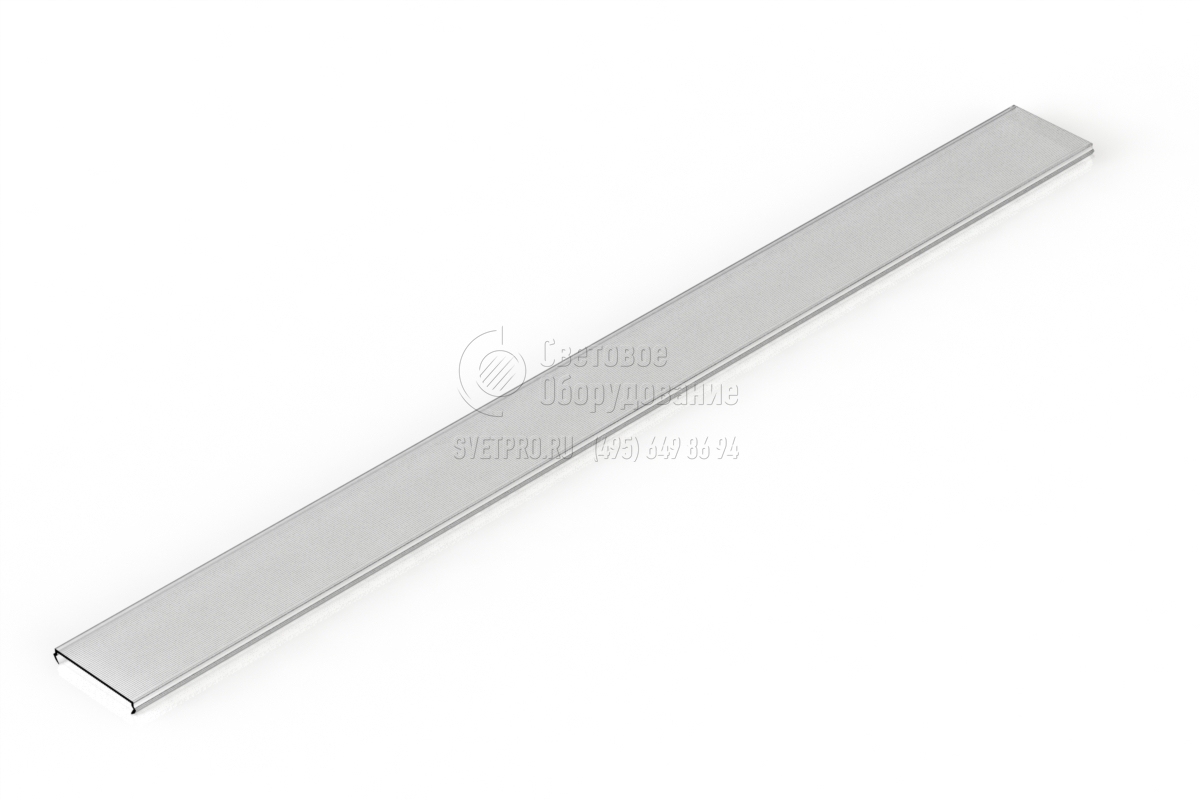

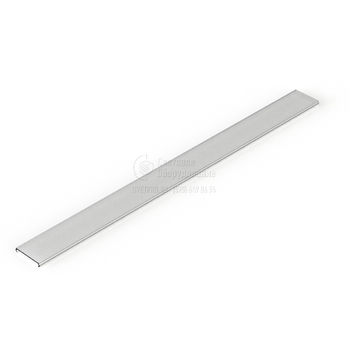

Рассеиватели

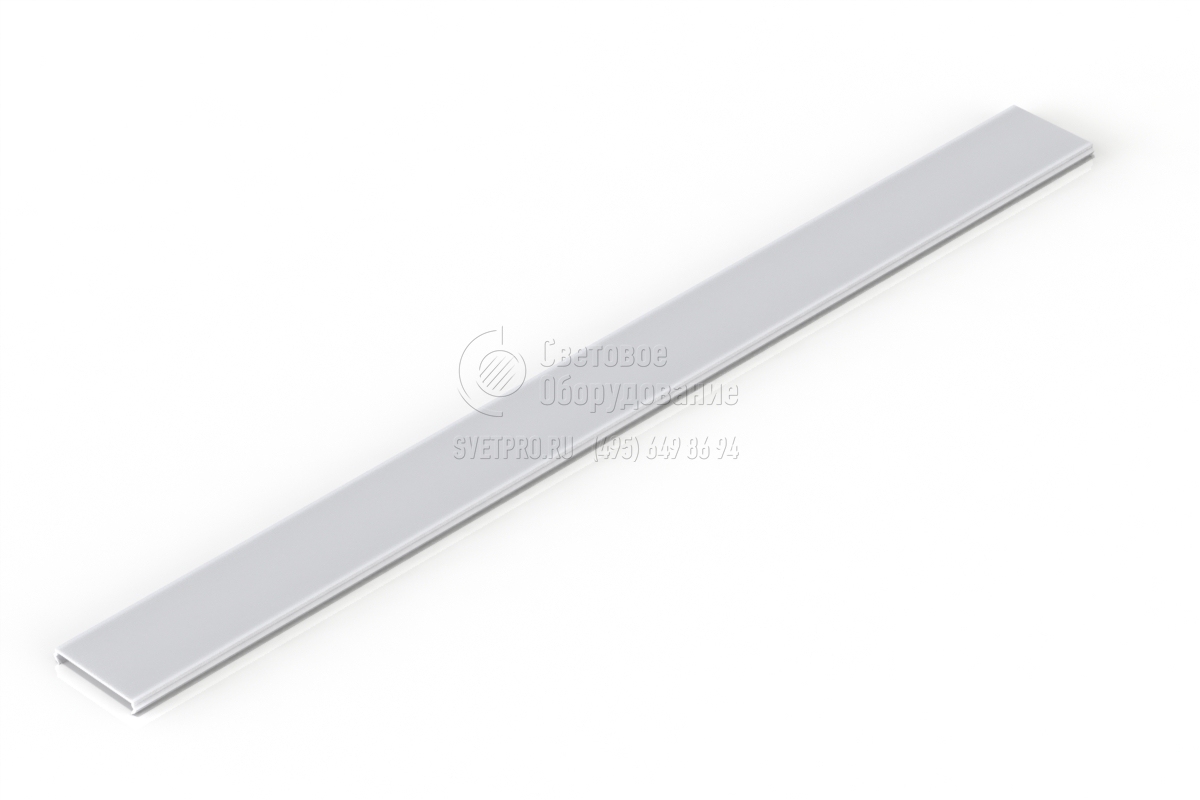

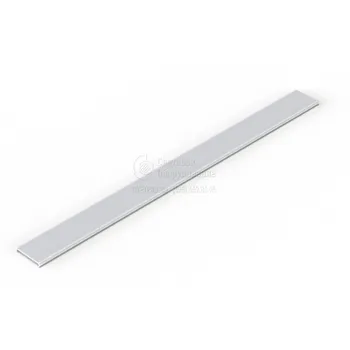

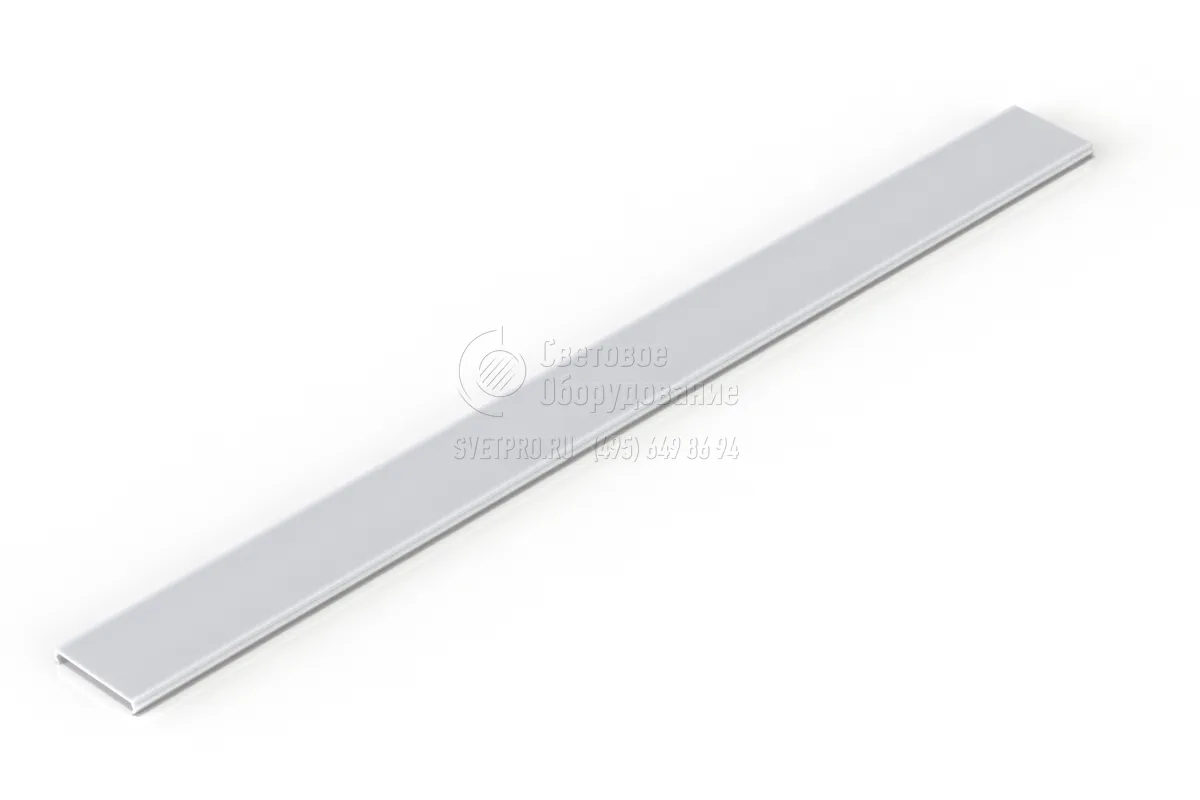

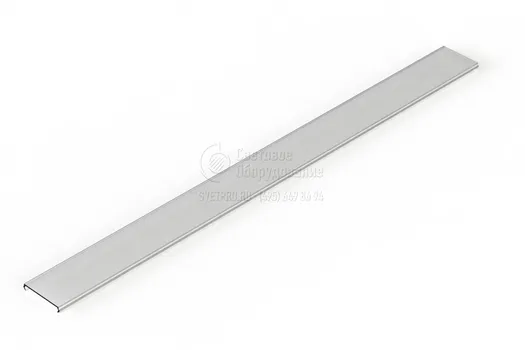

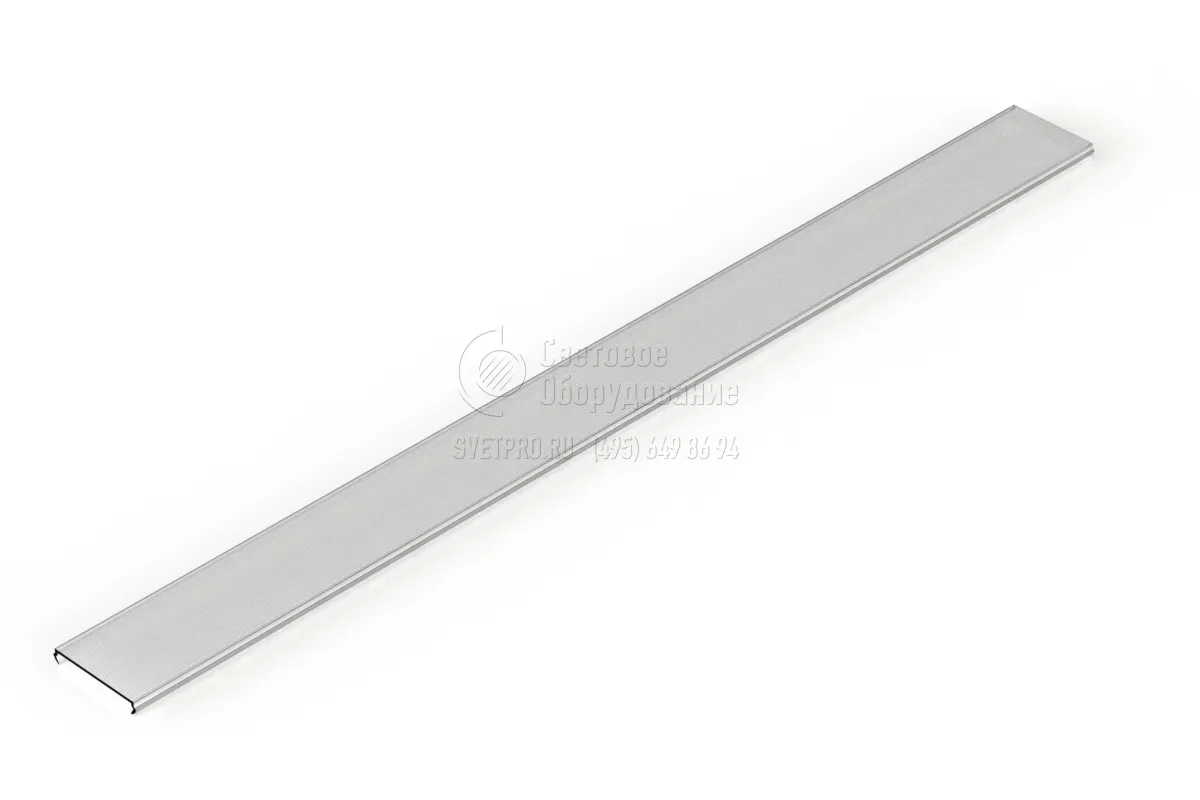

Рассеиватель призматический из поликарбоната.

Внешний видАртикулНаименование
103-100114-8 Рассеиватель ZF 14W,24W L= 525 mm Halla lighting matt
103-100043-4 Рассеиватель ZF 14W,24W L= 525 mm Halla lighting clear
103-100115-8 Рассеиватель ZF 39W L= 825 mm Halla lighting matt
103-100044-4 Рассеиватель ZF 39W L= 825 mm Halla lighting clear
103-100116-8 Рассеиватель ZF 28W,54W L= 1125 mm Halla lighting matt
103-100045-4 Рассеиватель ZF 28W,54W L= 1125 mm Halla lighting clear
103-100117-8 Рассеиватель ZF 35W,80W L= 1425 mm Halla lighting matt
103-100046-4 Рассеиватель ZF 35W,80W L= 1425 mm Halla lighting clear

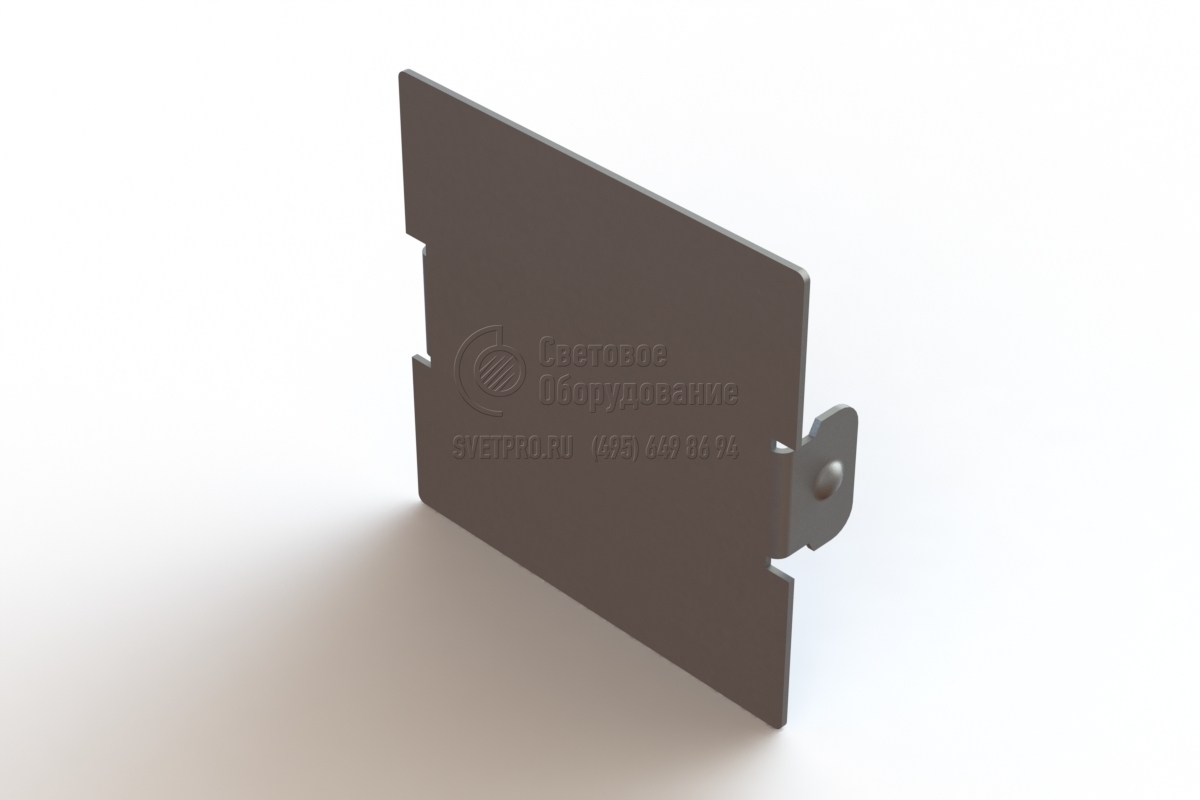

Заглушки

Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
В модификации к шинопроводу две заглушки входят в комплект.

Внешний видАртикулНаименование

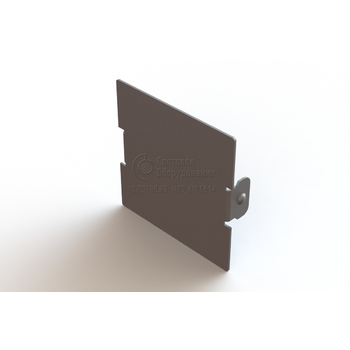

103-100010-1 Заглушка ZF-C-M Halla lighting белый
103-100010-2 Заглушка ZF-C-M Halla lighting серебро
103-100010-3 Заглушка ZF-C-M Halla lighting черный

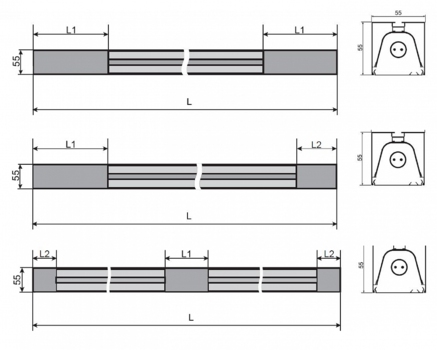

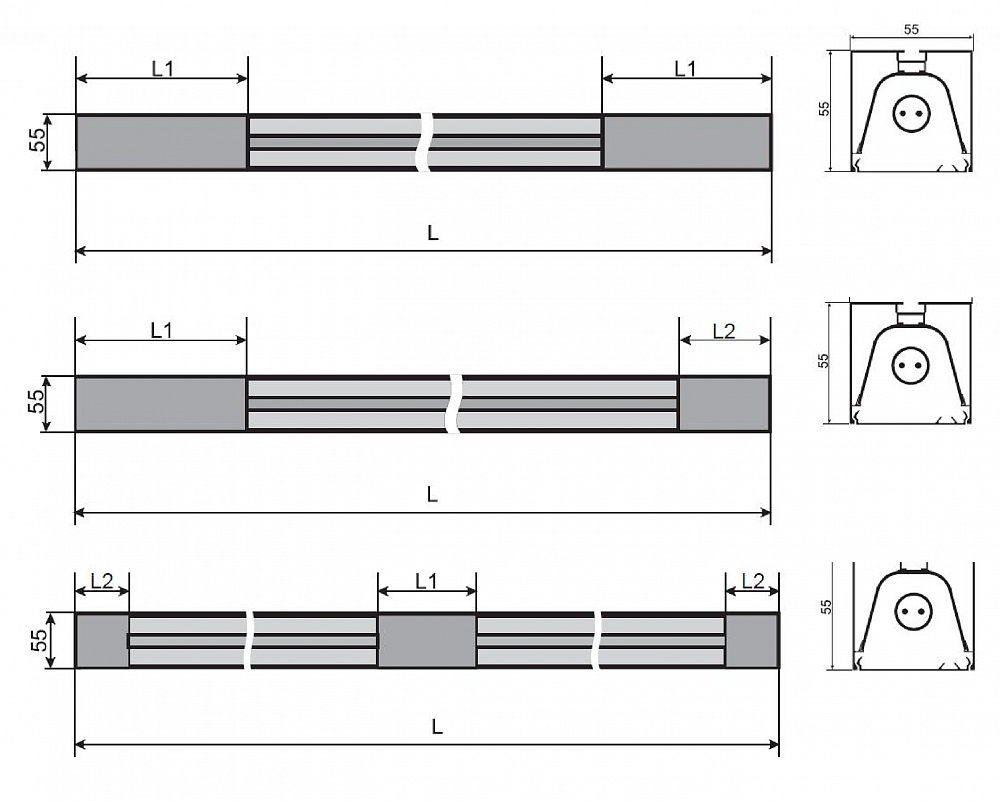

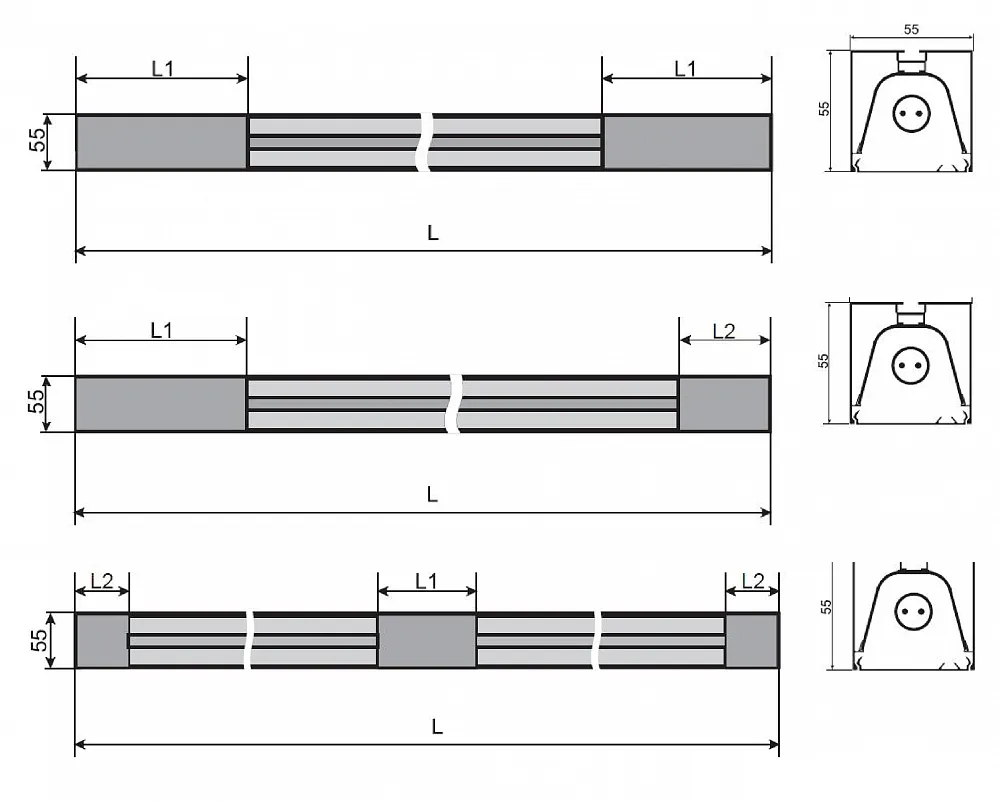

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Артикул

Цвет

Модификация

Количество ламп, шт

Тип лампы

Мощность, Вт

Длина L, мм

Длина крышки L1, мм

Длина крышки L2, мм

Масса, гр

101-100315-1

белый

ЭПРА

1

T5

28

1985

430



2 605

101-100315-2

серебро

ЭПРА

1

T5

28

1985

430



2 605

101-100315-3

черный

ЭПРА

1

T5

28

1985

430



2 605

101-100316-1

белый

ЭПРА

1

T5

54

2025

450



2 605

101-100316-2

серебро

ЭПРА

1

T5

54

2025

450



2 605

101-100316-3

черный

ЭПРА

1

T5

54

2025

450



2 605

101-100317-1

белый

ЭПРА

1

T5

28

1985

430



2 605

101-100317-2

серебро

ЭПРА

1

T5

28

1985

430



2 605

101-100317-3

черный

ЭПРА

1

T5

28

1985

430



2 605

101-100318-1

белый

ЭПРА

1

T5

54

2025

450



2 605

101-100318-2

серебро

ЭПРА

1

T5

54

2025

450



2 605

101-100318-3

черный

ЭПРА

1

T5

54

2025

450



2 605

101-100319-1

белый

ЭПРА

1

T5

35

2245

410



2 805

101-100319-2

серебро

ЭПРА

1

T5

35

2245

410



2 805

101-100319-3

черный

ЭПРА

1

T5

35

2245

410



2 805

101-100320-1

белый

ЭПРА

1

T5

80

2245

410



2 605

101-100320-2

серебро

ЭПРА

1

T5

80

2245

410



2 605

101-100320-3

черный

ЭПРА

1

T5

80

2245

410



2 605

101-100321-1

белый

ЭПРА

1

T5

35

2245

410



2 805

101-100321-2

серебро

ЭПРА

1

T5

35

2245

410



2 805

101-100321-3

черный

ЭПРА

1

T5

35

2245

410



2 805

101-100322-1

белый

ЭПРА

1

T5

80

2245

410



2 605

101-100322-2

серебро

ЭПРА

1

T5

80

2245

410



2 605

101-100322-3

черный

ЭПРА

1

T5

80

2245

410



2 605

101-100352-1

белый

ЭПРА

1

T5

35

2040

410

205

2 600

101-100352-2

серебро

ЭПРА

1

T5

35

2040

410

205

2 600

101-100352-3

черный

ЭПРА

1

T5

35

2040

410

205

2 600

101-100353-1

белый

ЭПРА

1

T5

39

1500

450

225

1 800

101-100353-2

серебро

ЭПРА

1

T5

39

1500

450

225

1 800

101-100353-3

черный

ЭПРА

1

T5

39

1500

450

225

1 800

101-100354-1

белый

ЭПРА

1

T5

54

1800

450

225

2 300

101-100354-2

серебро

ЭПРА

1

T5

54

1800

450

225

2 300

101-100354-3

черный

ЭПРА

1

T5

54

1800

450

225

2 300

101-100368-1

белый

ЭПРА

1

T5

14

1425

450



1 900

101-100368-2

серебро

ЭПРА

1

T5

14

1425

450



1 900

101-100368-3

черный

ЭПРА

1

T5

14

1425

450



1 900

101-100369-1

белый

ЭПРА

1

T5

24

1425

450



1 900

101-100369-2

серебро

ЭПРА

1

T5

24

1425

450



1 900

101-100369-3

черный

ЭПРА

1

T5

24

1425

450



1 900

101-100370-1

белый

ЭПРА

1

T5

28

1985

430



2 400

101-100370-2

серебро

ЭПРА

1

T5

28

1985

430



2 400

101-100370-3

черный

ЭПРА

1

T5

28

1985

430



2 400

101-100371-1

белый

ЭПРА

1

T5

35

2245

410



2 600

101-100371-2

серебро

ЭПРА

1

T5

35

2245

410



2 600

101-100371-3

черный

ЭПРА

1

T5

35

2245

410



2 600

101-100372-1

белый

ЭПРА

1

T5

39

1725

450



2 000

101-100372-2

серебро

ЭПРА

1

T5

39

1725

450



2 000

101-100372-3

черный

ЭПРА

1

T5

39

1725

450



2 000

101-100373-1

белый

ЭПРА

1

T5

54

2025

450



2 400

101-100373-2

серебро

ЭПРА

1

T5

54

2025

450



2 400

101-100373-3

черный

ЭПРА

1

T5

54

2025

450



2 400

101-100374-1

белый

ЭПРА

1

T5

80

2245

410



2 400

101-100374-2

серебро

ЭПРА

1

T5

80

2245

410



2 400

101-100374-3

черный

ЭПРА

1

T5

80

2245

410



2 400

101-100375-1

белый

ЭПРА

2

T5

24

1950

450

225

2 300

101-100375-2

серебро

ЭПРА

2

T5

24

1950

450

225

2 300

101-100375-3

черный

ЭПРА

2

T5

24

1950

450

225

2 300

101-100376-1

белый

ЭПРА

2

T5

39

2550

450

225

3 000

101-100376-2

серебро

ЭПРА

2

T5

39

2550

450

225

3 000

101-100376-3

черный

ЭПРА

2

T5

39

2550

450

225

3 000

101-100377-1

белый

ЭПРА

2

T5

54

2870

450

85

3 600

101-100377-2

серебро

ЭПРА

2

T5

54

2870

450

85

3 600

101-100377-3

черный

ЭПРА

2

T5

54

2870

450

85

3 600
