ZS под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | ZS |
Мощность: | 18-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильники ZS, применяемые для одиночной или групповой установки, характерны для торговых залов, кабинетов в административных и общественных зданиях, офисах.
При монтаже задействуются тросовые подвесы или крепления для непосредственной установки на потолке. Для объединения в модульные конструкции различной конфигурации применяются соединительные элементы. Заглушки и элементы монтажа – принадлежности, приобретаемые дополнительно.
Изделие представлено модификациями, эксплуатируемыми с лампой (лампами) Т5 (35, 39, 54, 80 Вт) и лампой Т8 (18, 36, 58 Вт). Версии для Т8 комплектуются ЭПРА и ЭмПРА, для Т5 – только ЭПРА. Возможно приобретение светильников с блоком аварийного питания (1 час).
Алюминиевый профиль образует корпус с овальным поперечным сечением. Базовые варианты окрашивания: белый, черный, серебряный. По заявке доступны иные цвета. Оптическими элементами, дополняющими светильник ZS, являются: отражатель, решетки (пластик и полистирол) и рассеиватели (призматический поликарбонат). Они предложены в матовом и прозрачном варианте. Принадлежностью является и алюминиевый тубус, в том числе с шинопроводом. Размеры сопоставимы с параметрами светильника.

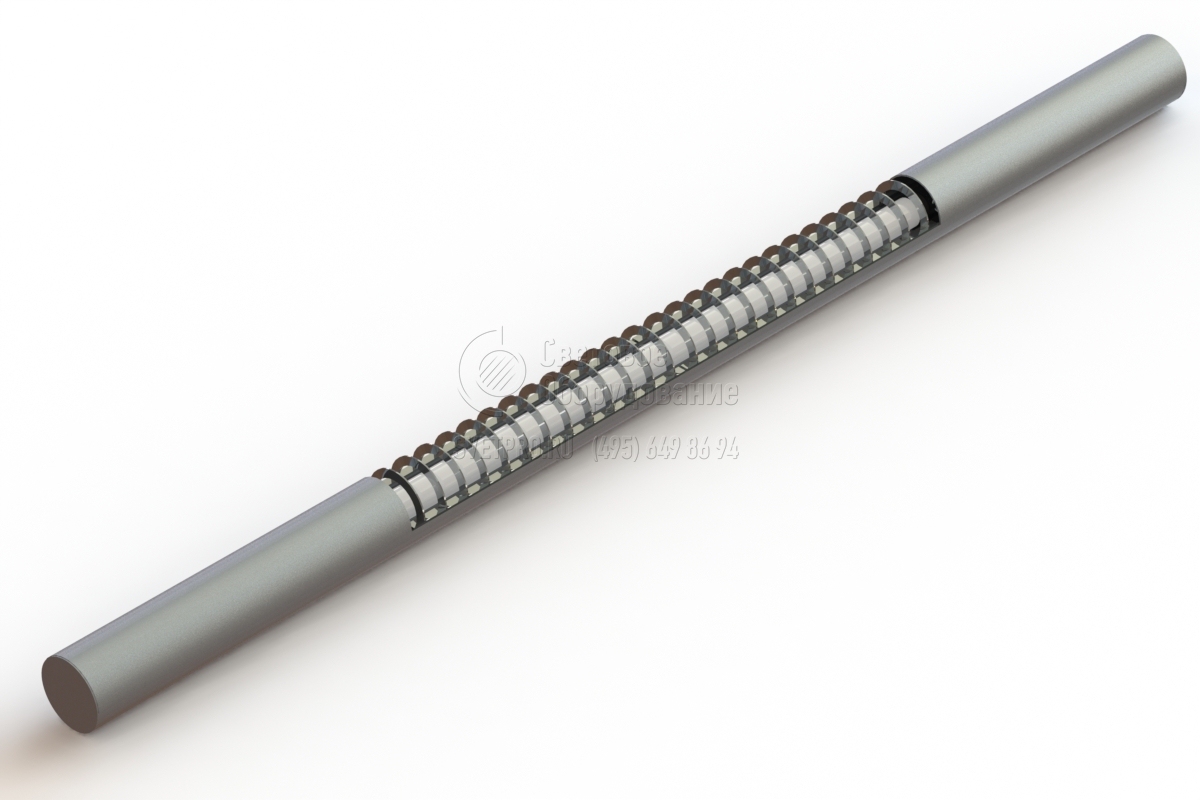

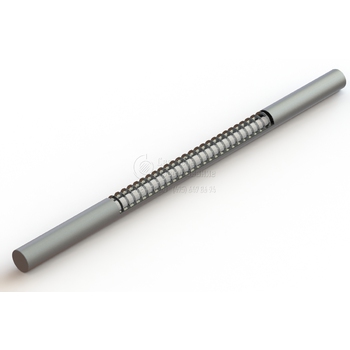

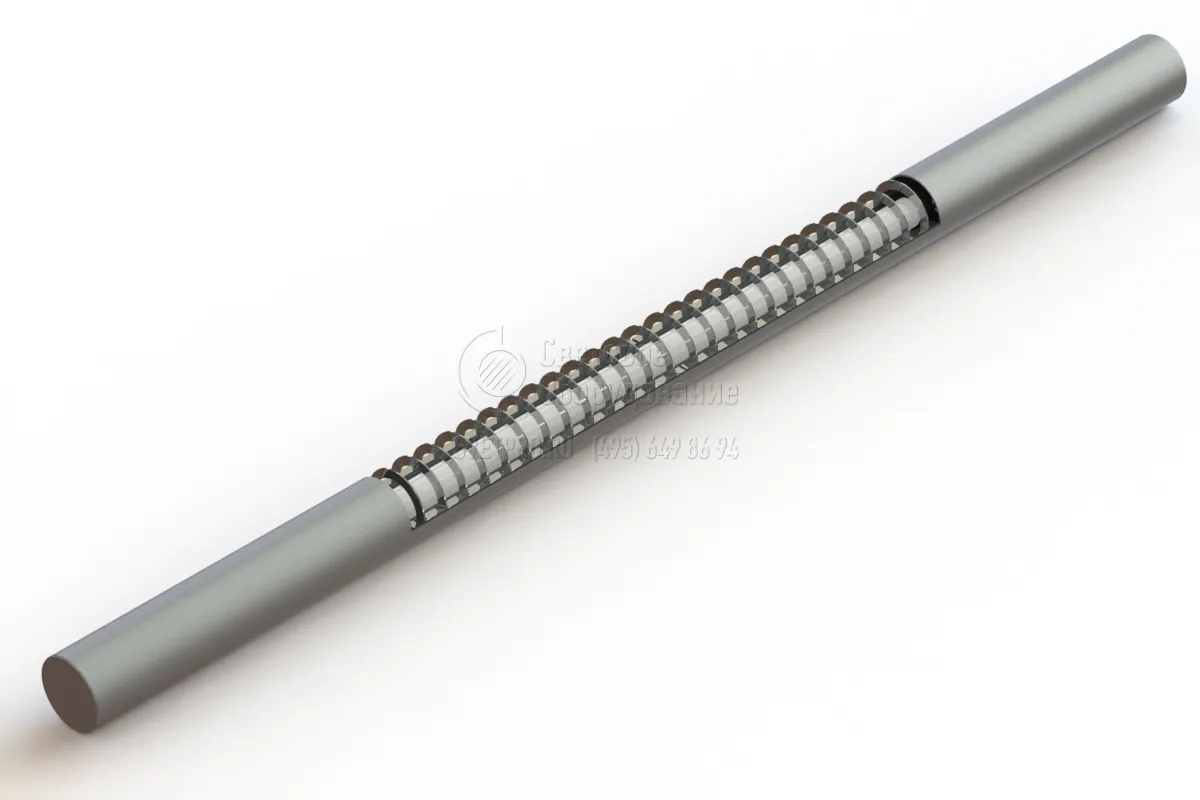

Светильник модульный круглого поперечного сечения под одну лампу.
Корпус светильника изготовлен из алюминиевого профиля.
Оснащен высококачественным алюминиевым отражателем.
Варианты исполнения:
- ZS асимметричный с индуктивным ПРА (С)
- ZS асимметричный с электронным ПРА (Е)
- ZS-S симметричный с индуктивным ПРА (С)
- ZS-S симметричный с электронным ПРА (Е)
- ZS с электронным ПРА, аварийное исполнение (М)
- ZS/2A к шинопроводу - укомплектован двумя заглушками
Длительность работы в аварийном режиме – 1 час.
Источник света – линейная люминесцентная лампа Т8, Т5.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии ZS можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

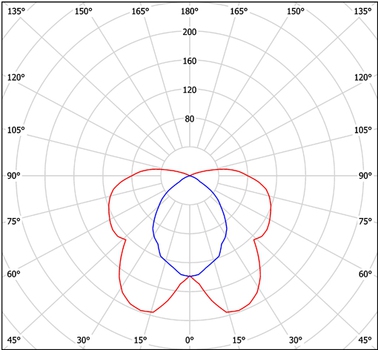

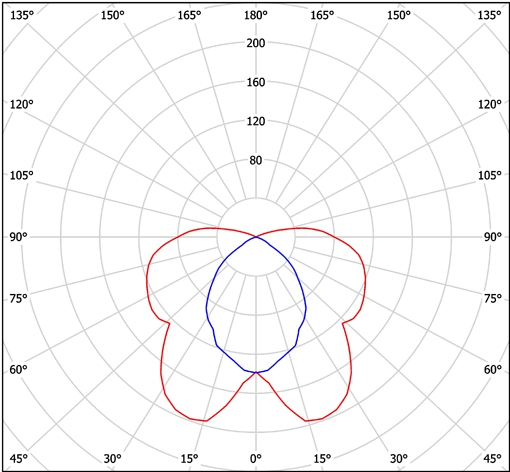

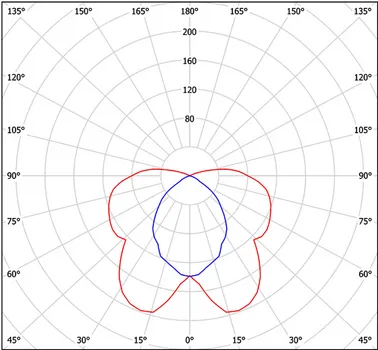

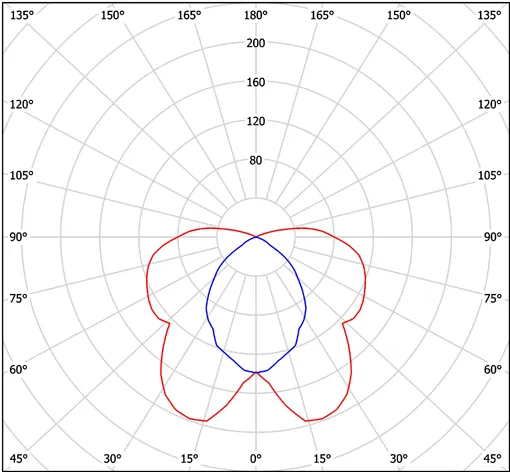

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

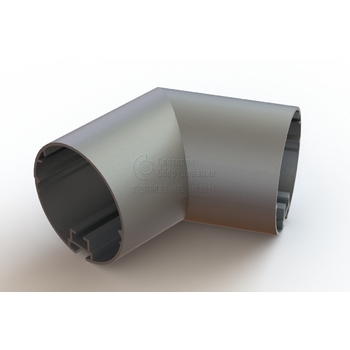

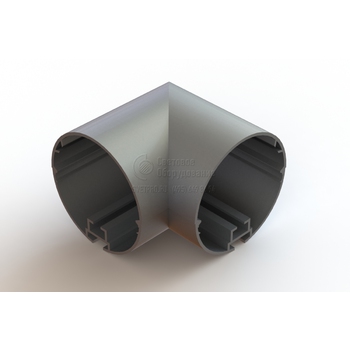

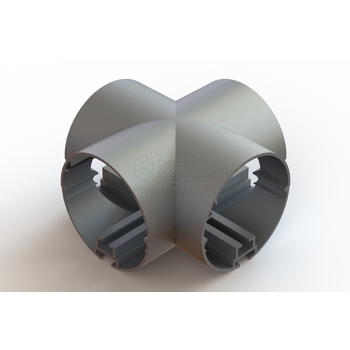

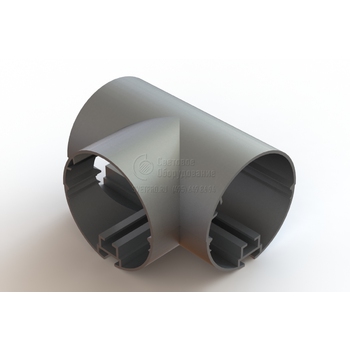

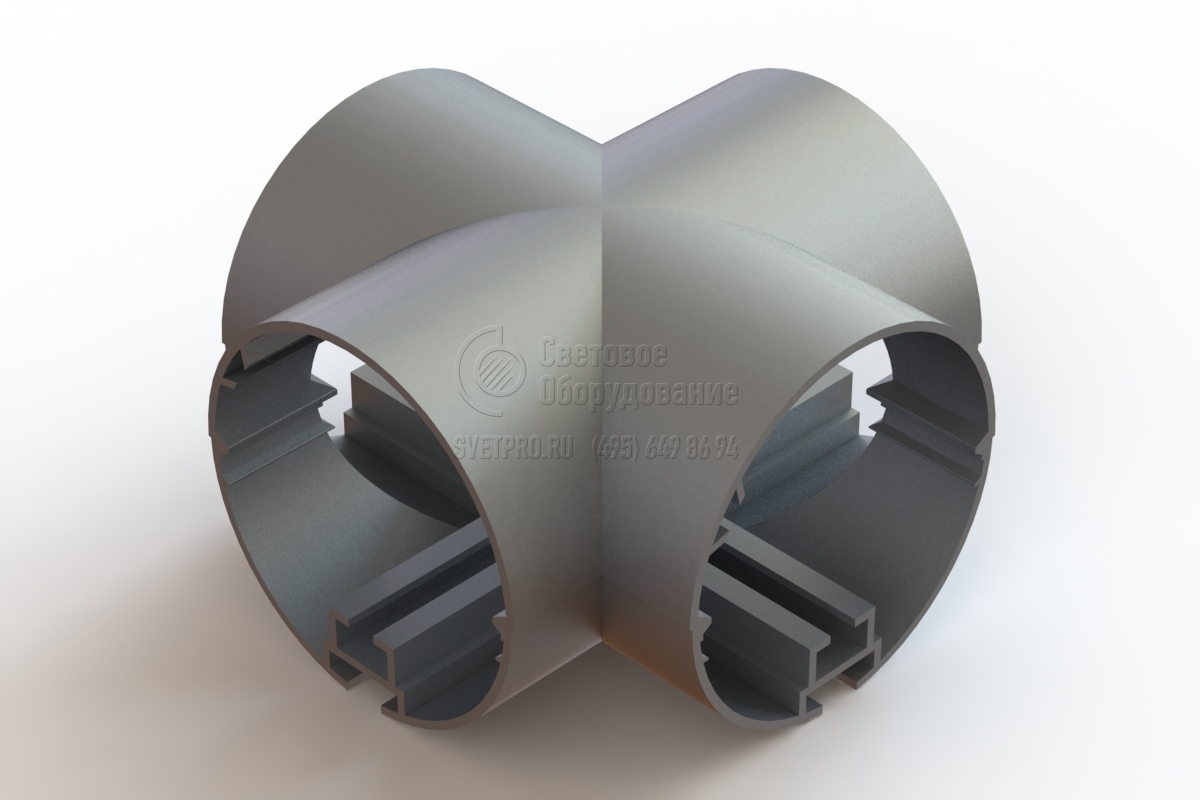

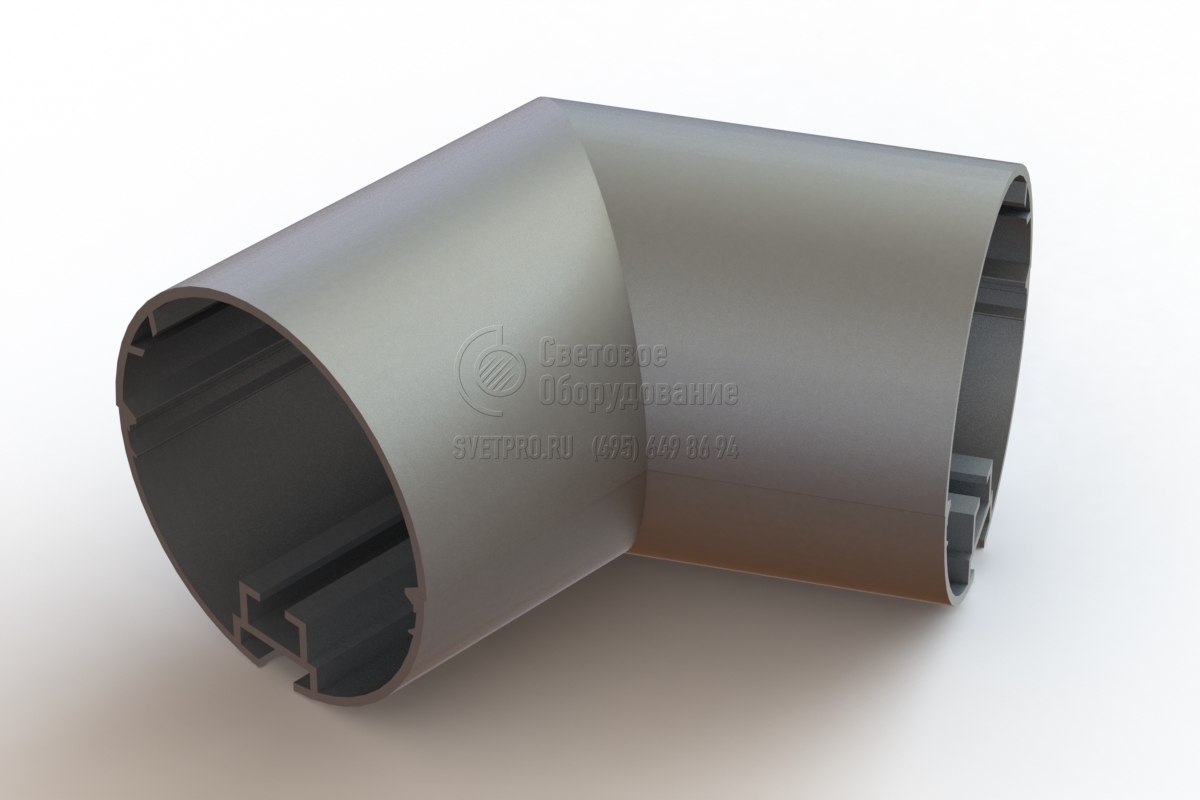

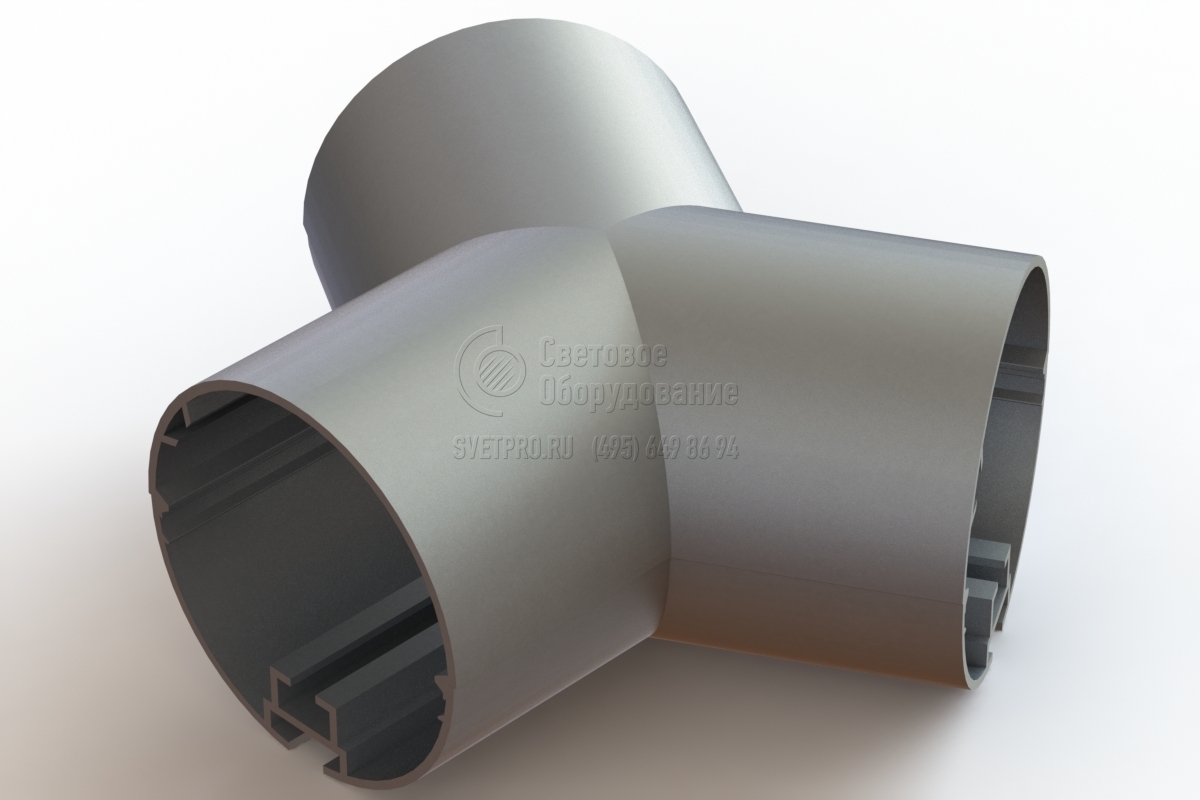

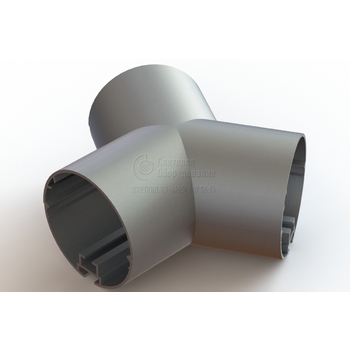

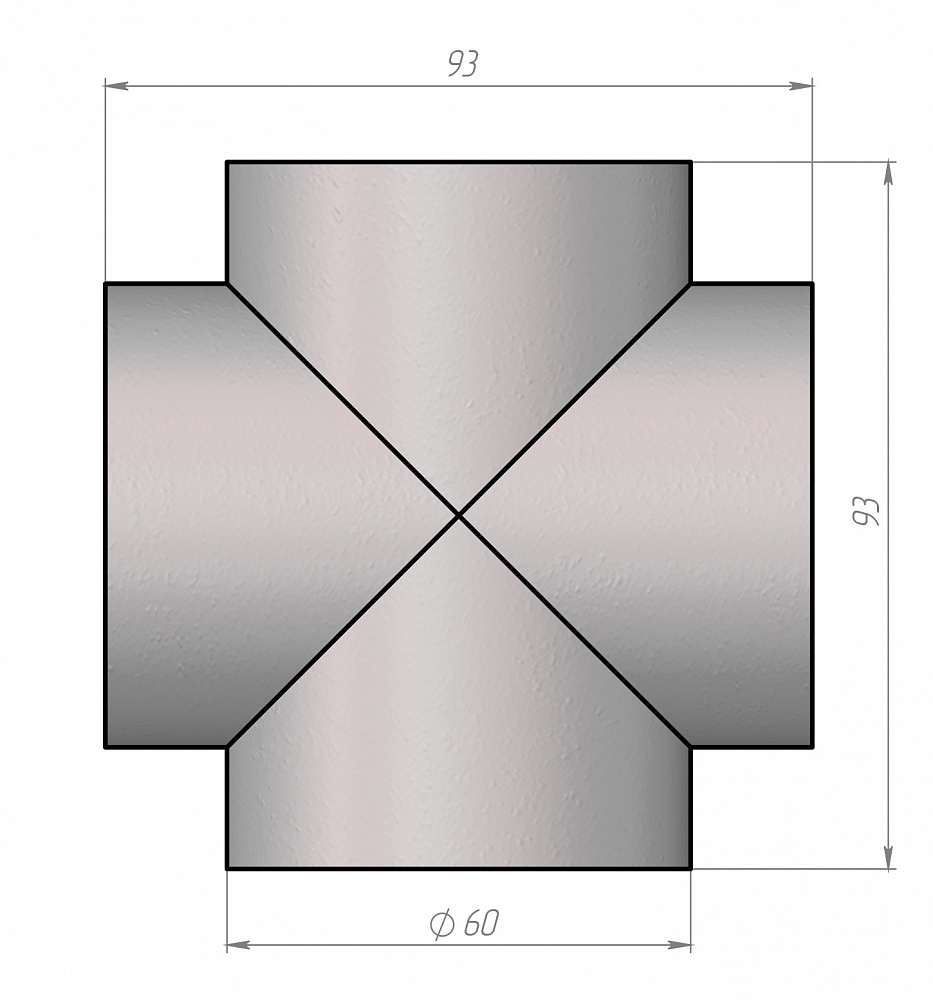

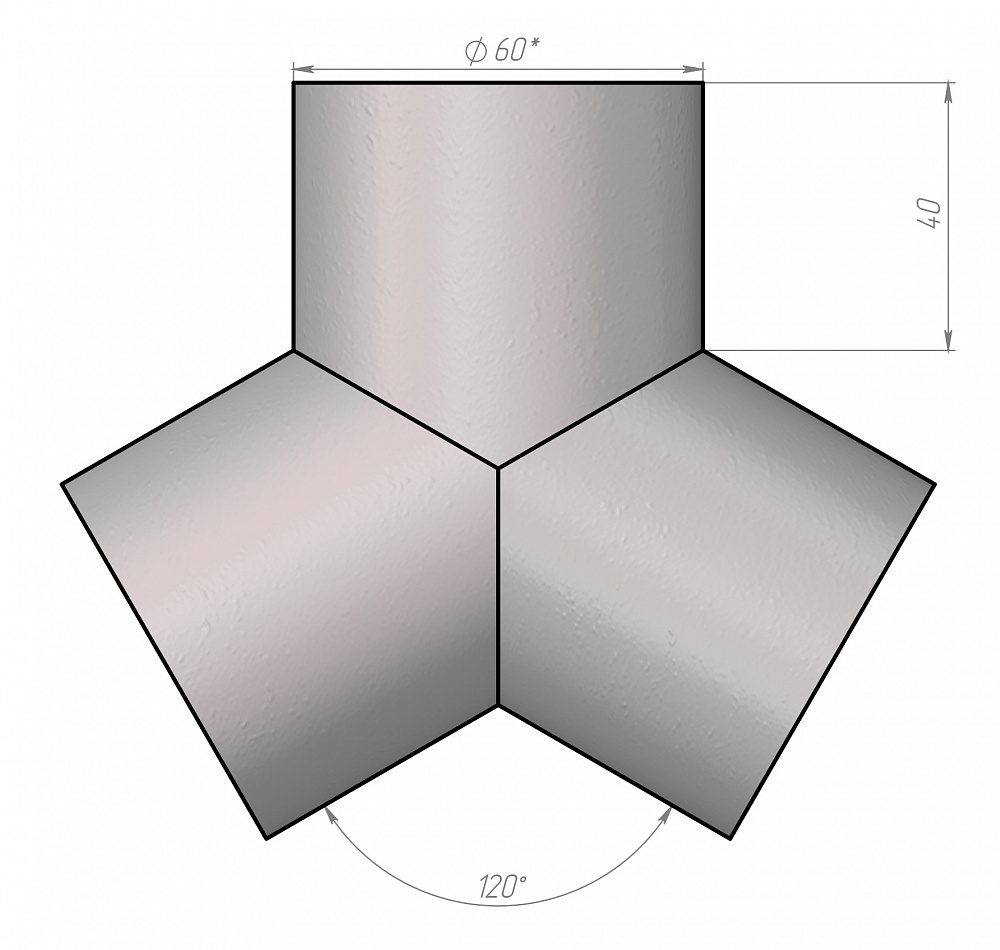

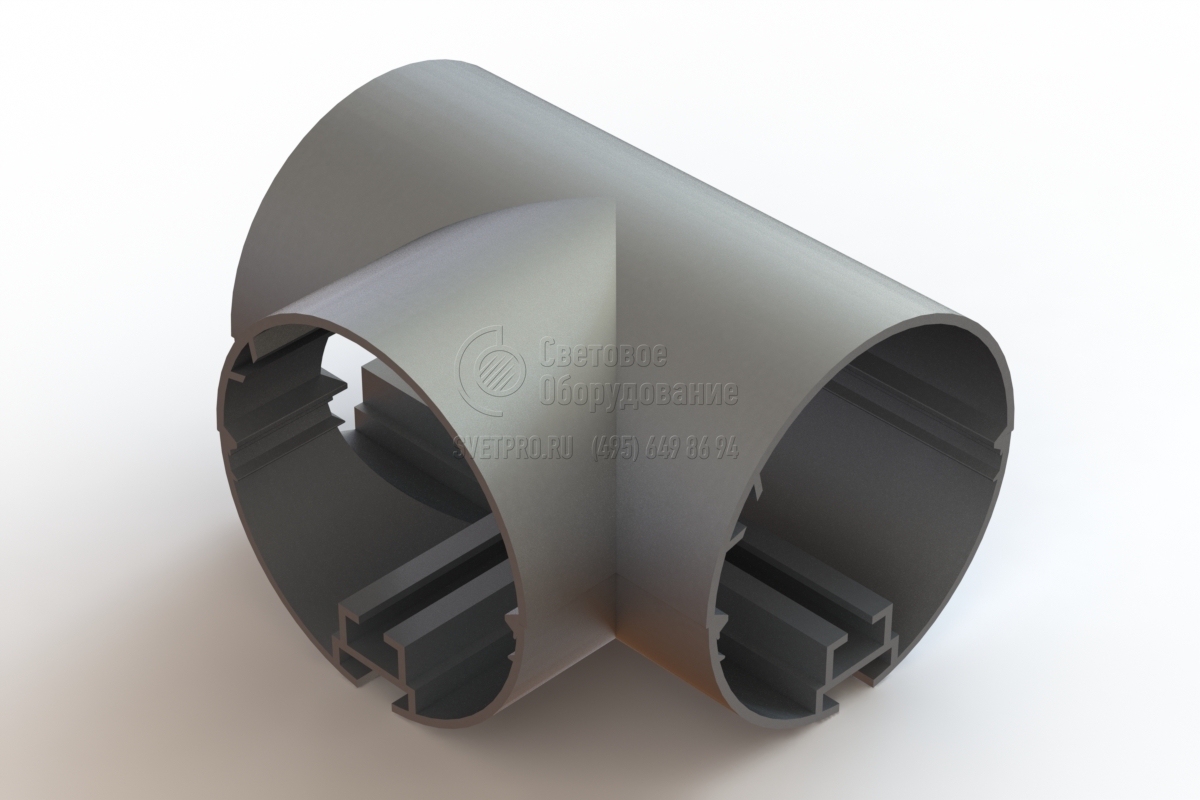

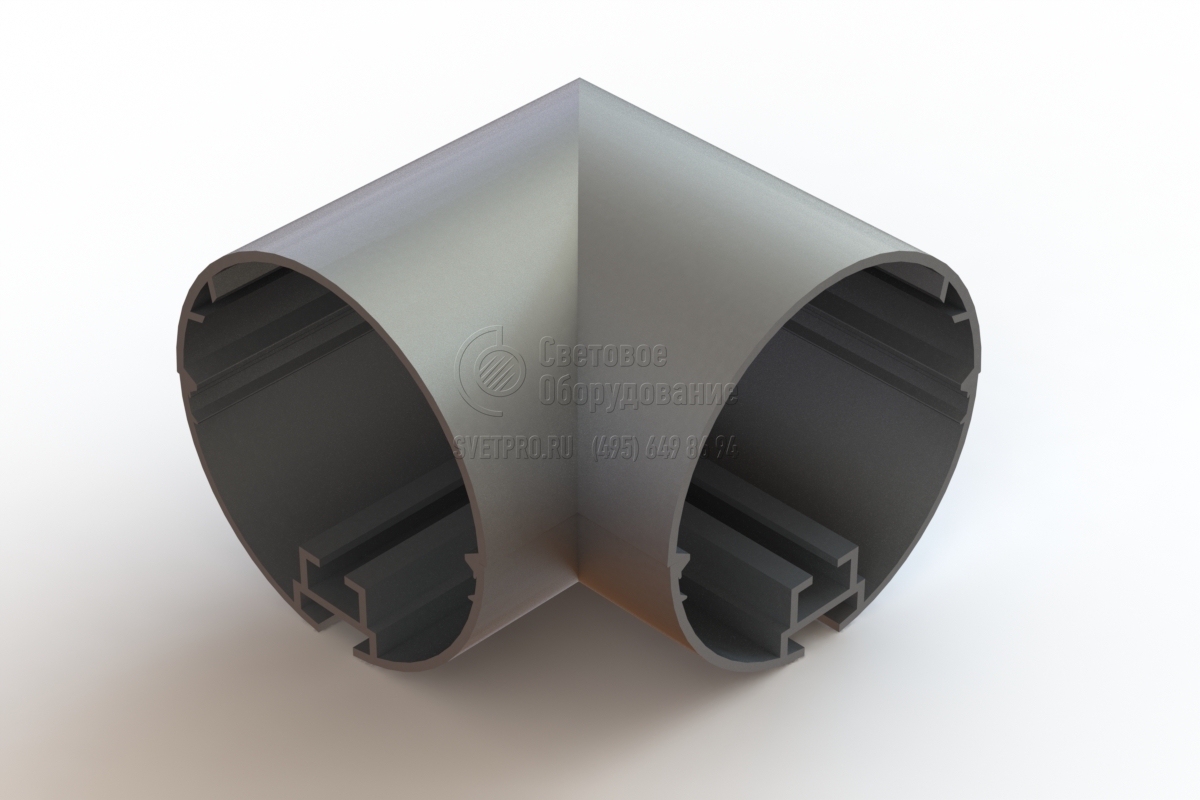

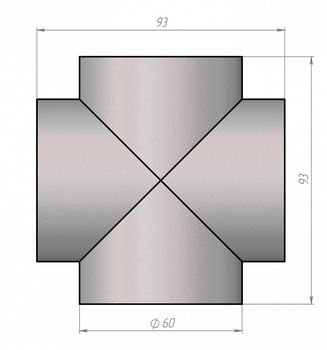

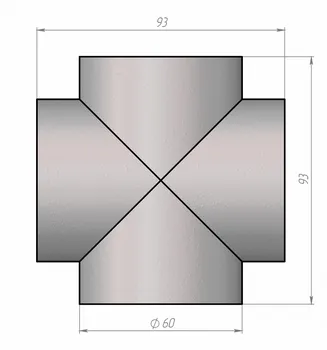

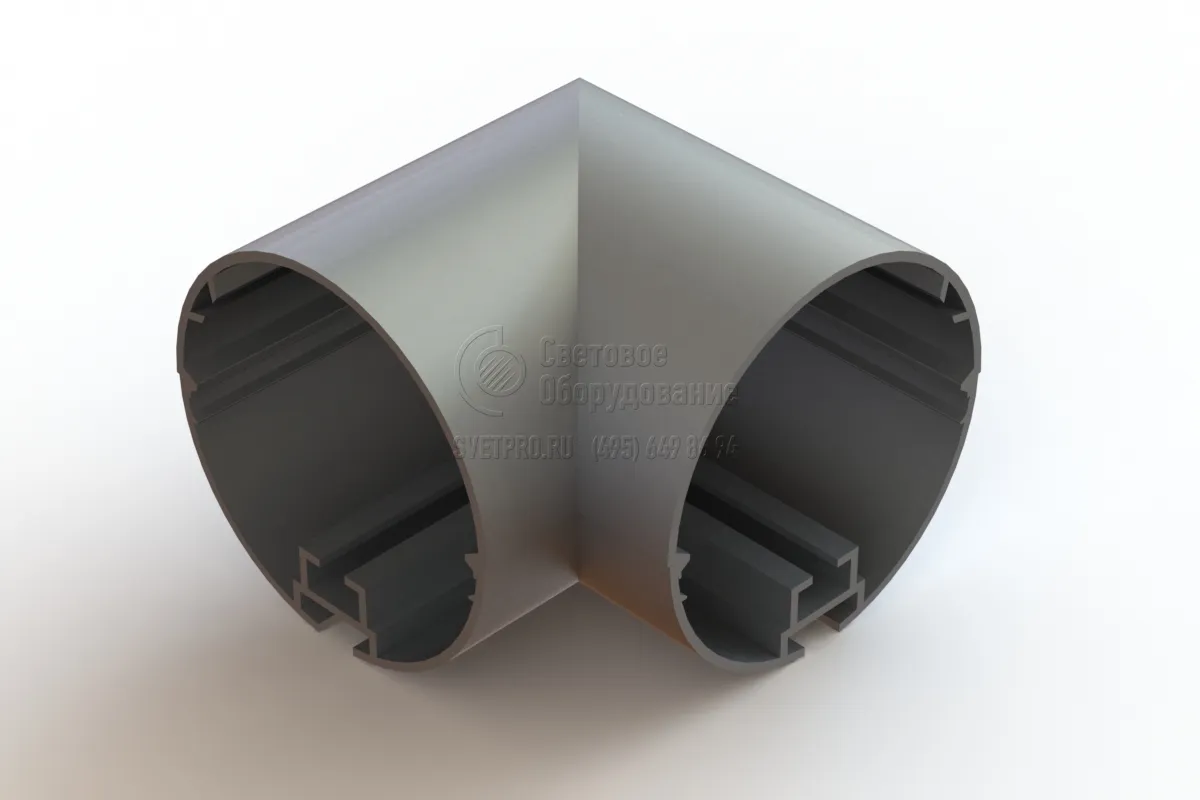

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.

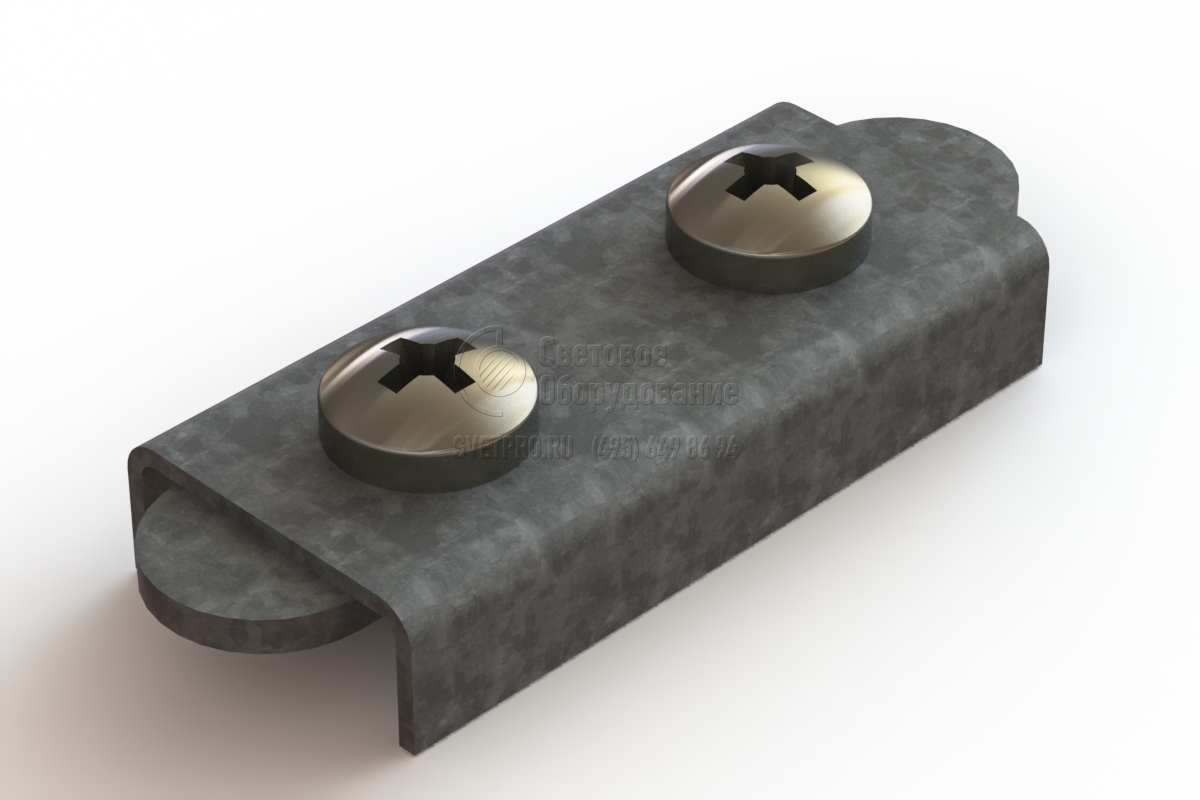

Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

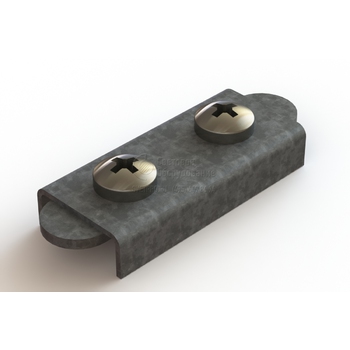

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

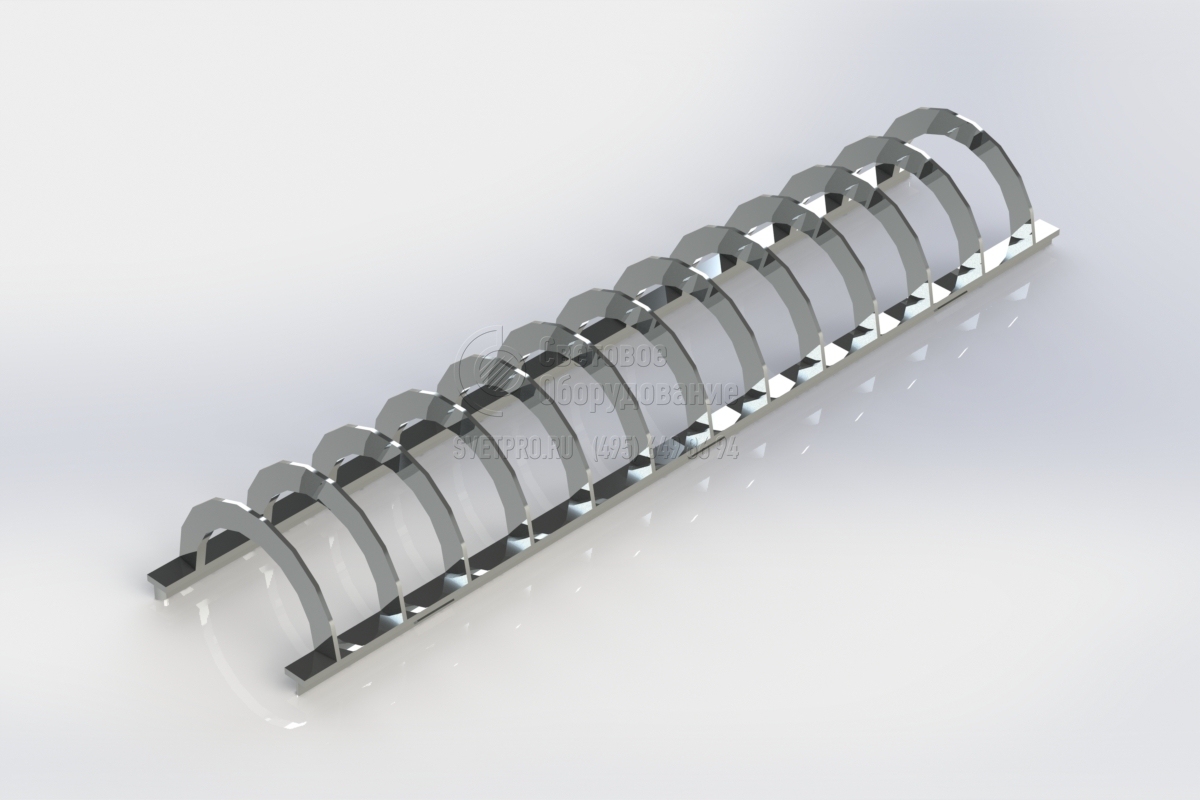

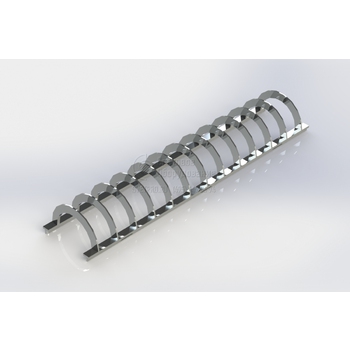

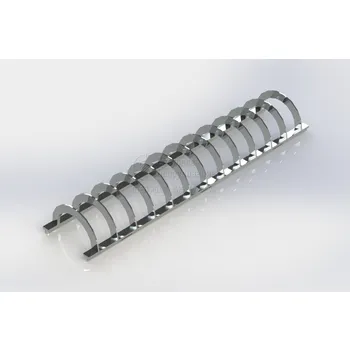

Решетки
Материал: полистирол - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100050-1 | Решетка ZS/MR Halla lighting белый | |
103-100050-4 | Решетка ZS/MR Halla lighting прозрачный | |
103-100050-5 | Решетка ZS/MR Halla lighting хром |

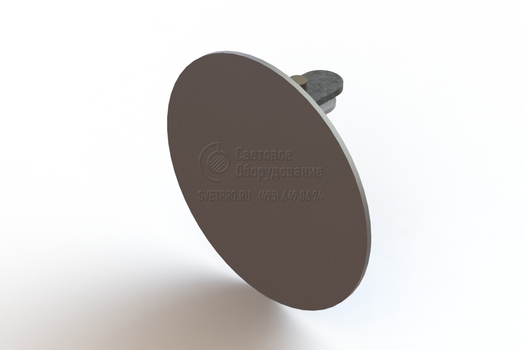

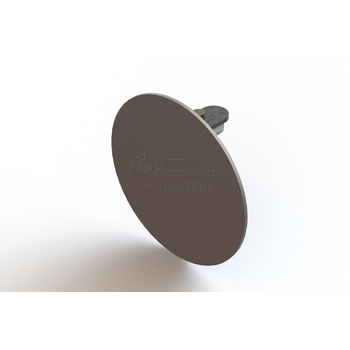

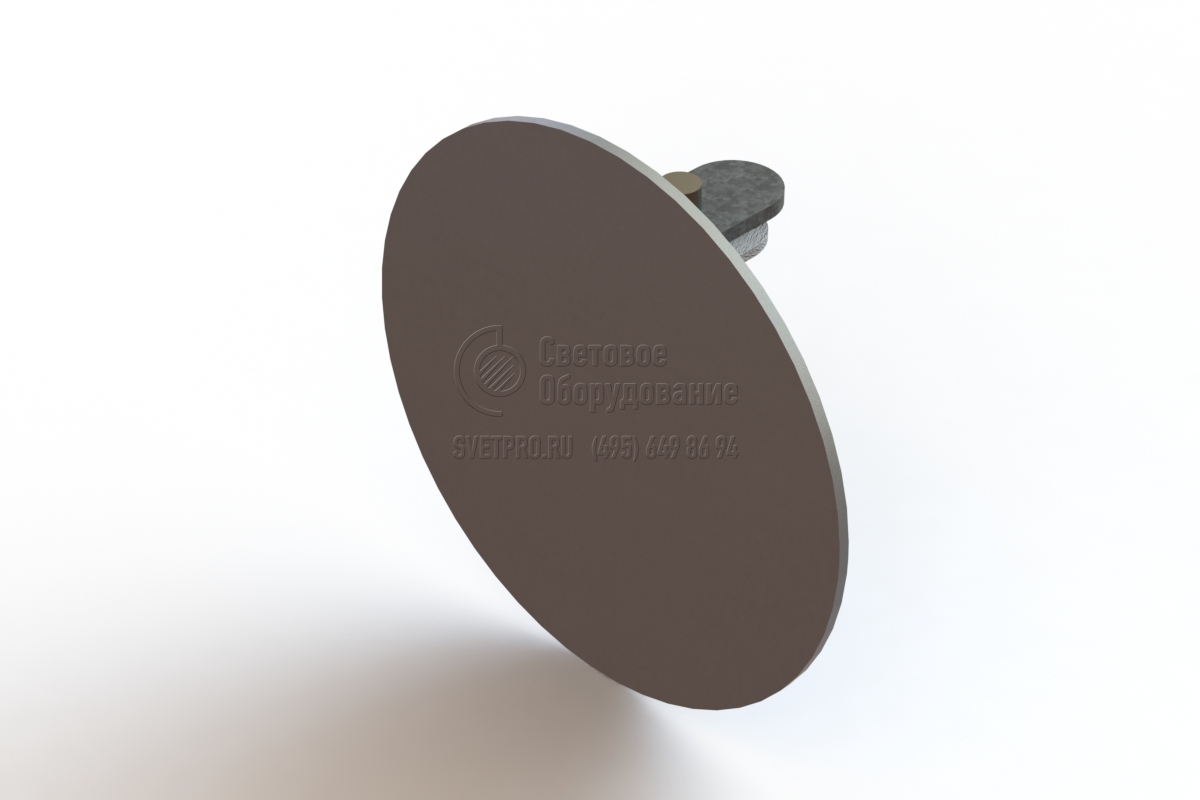

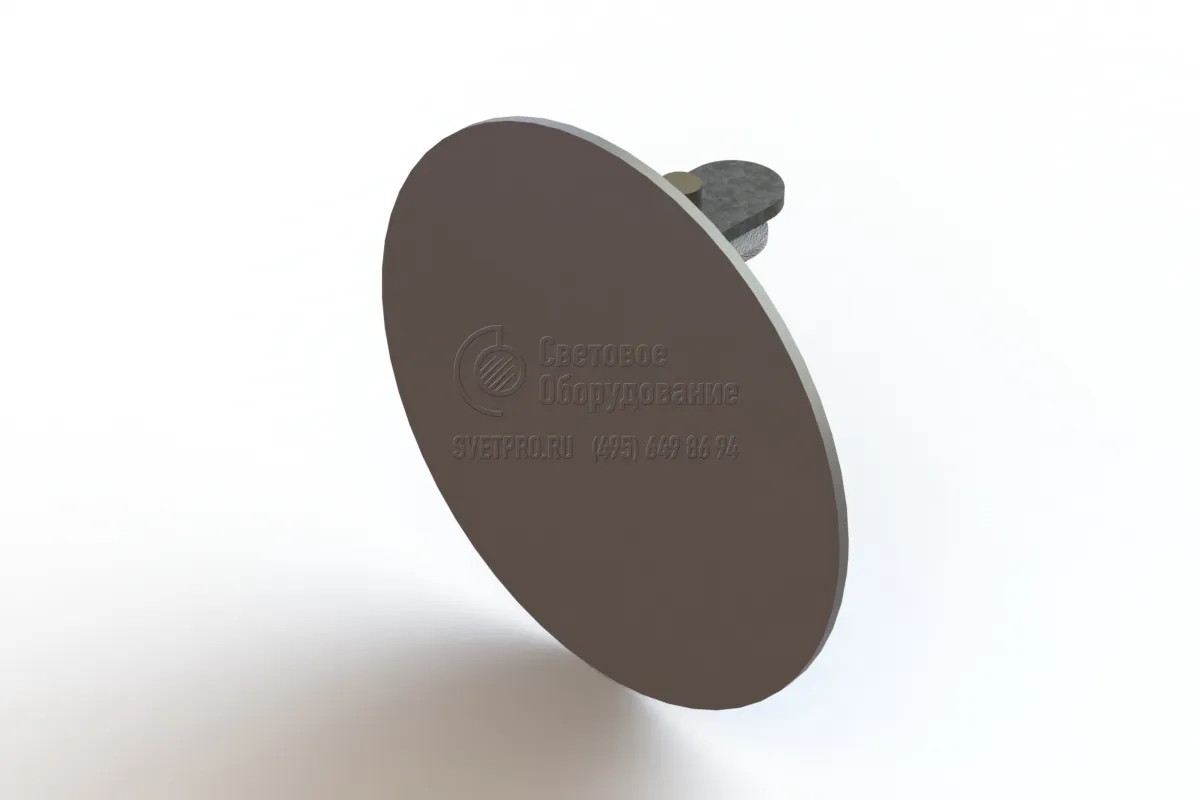

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
В модификации к шинопроводу две заглушки входят в комплект.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100011-1 | Заглушка ZS-C-М Halla lighting белый | |
103-100011-2 | Заглушка ZS-C-М Halla lighting серебро | |
103-100011-3 | Заглушка ZS-C-М Halla lighting черный |

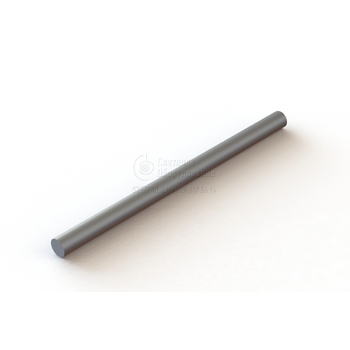

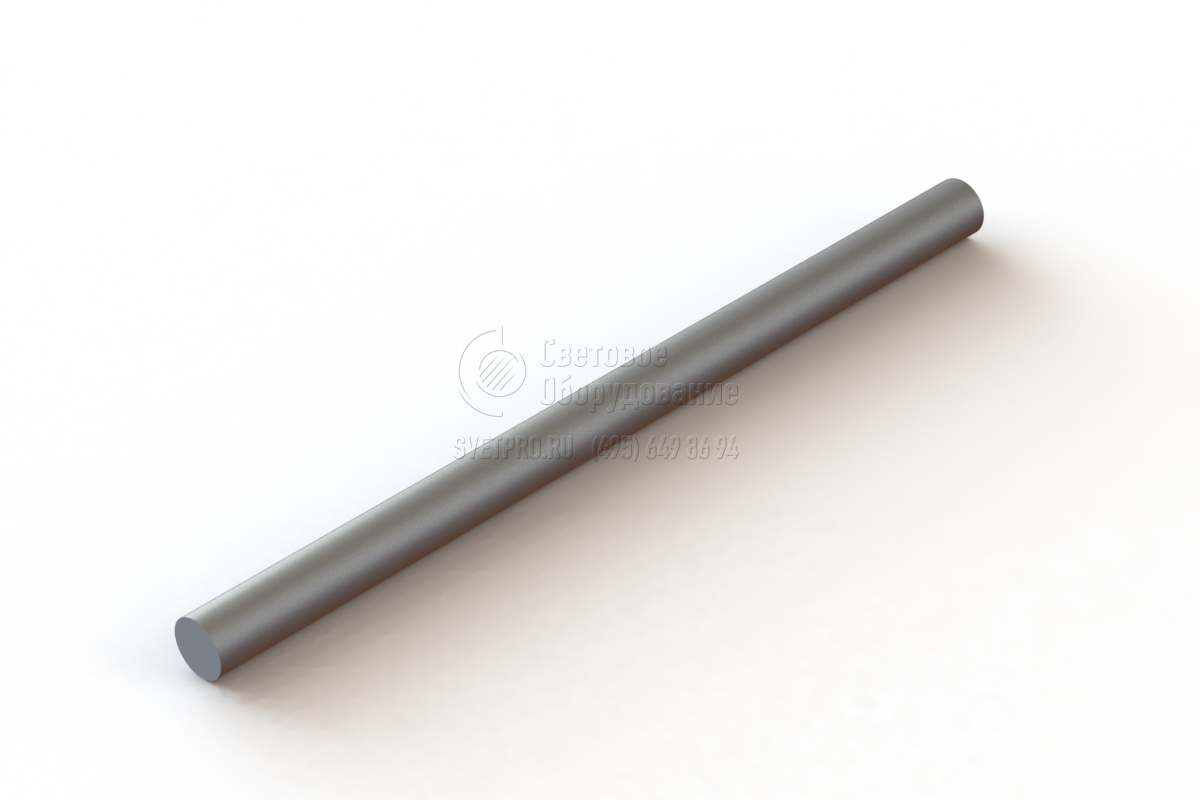

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

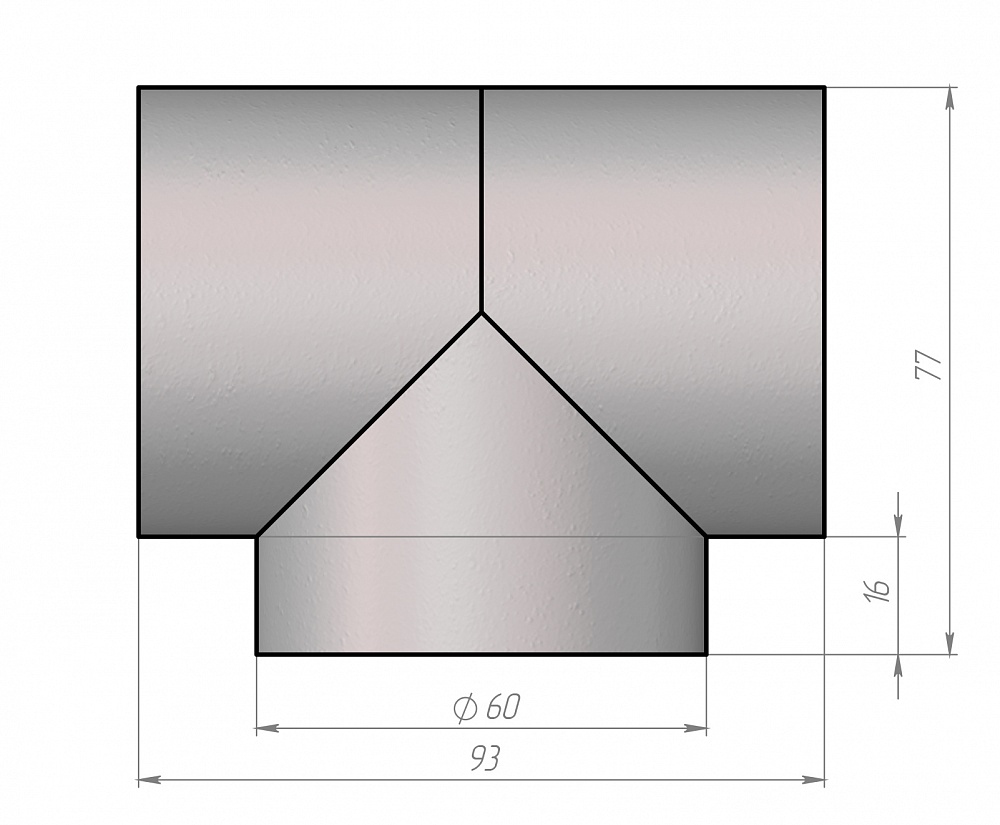

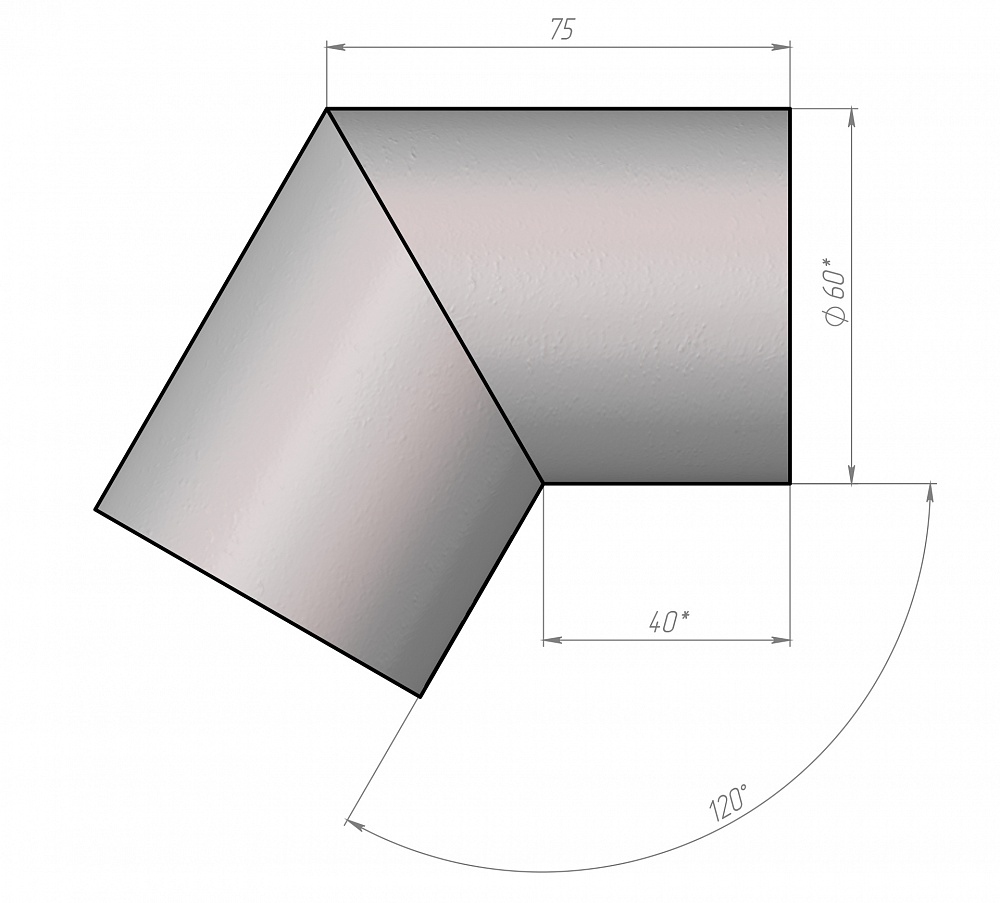

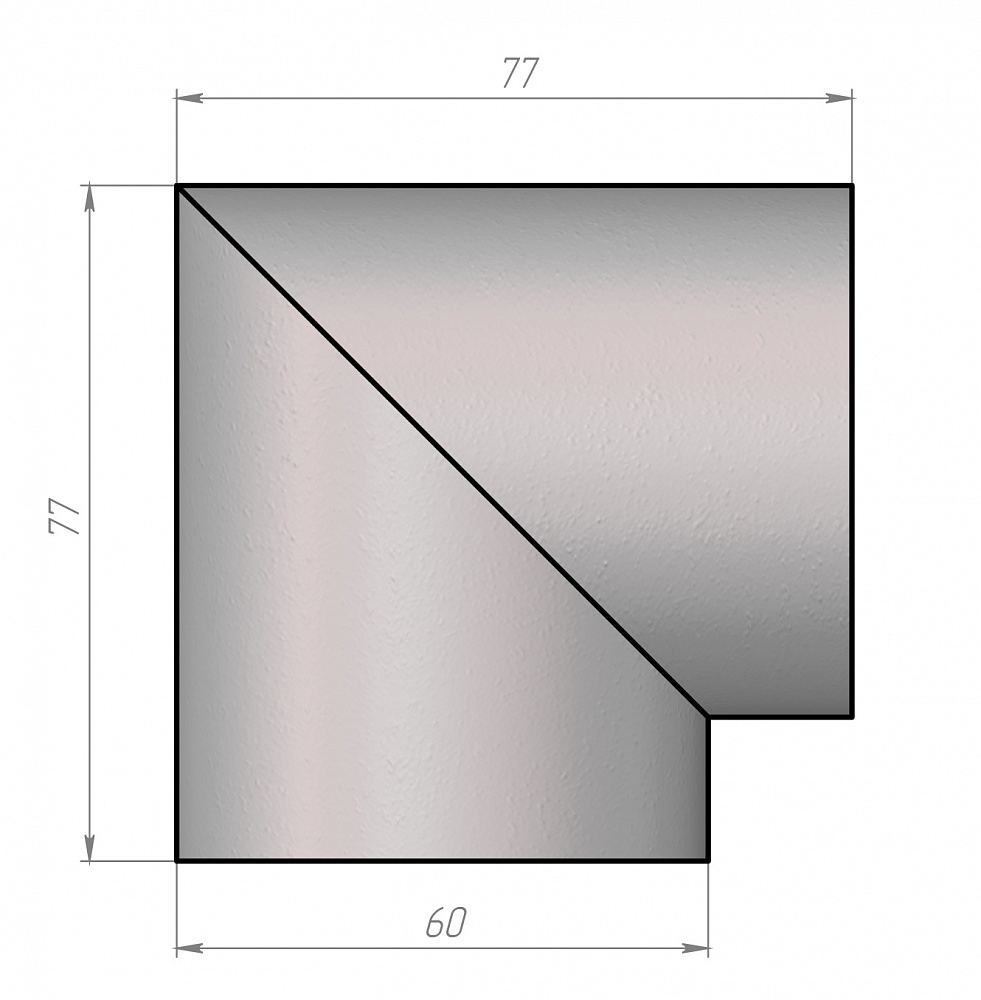

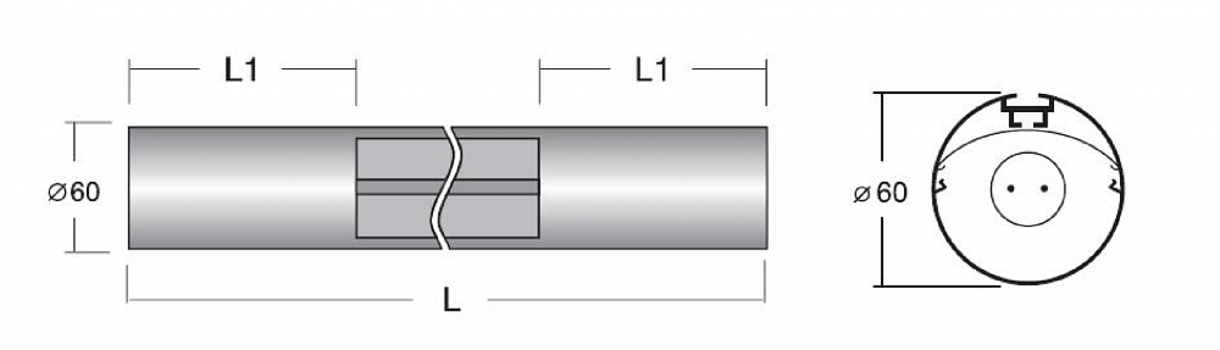

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Длина крышки L2, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|
101-100381-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100381-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100381-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100382-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100382-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100382-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100383-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100383-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100383-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100387-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100387-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100387-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 405 |
101-100388-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100388-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100388-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 905 |
101-100389-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100389-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100389-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
2 105 |
101-100390-1 |
белый |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1000 |
190 |
236 |
1 500 |
101-100390-2 |
серебро |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1000 |
190 |
236 |
1 500 |
101-100390-3 |
черный |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1000 |
190 |
236 |
1 500 |
101-100391-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
2 |
1000 |
126 |
300 |
1 100 |
101-100391-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
2 |
1000 |
126 |
300 |
1 100 |
101-100391-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
2 |
1000 |
126 |
300 |
1 100 |
101-100393-1 |
белый |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1600 |
203 |
253 |
1 800 |
101-100393-2 |
серебро |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1600 |
203 |
253 |
1 800 |
101-100393-3 |
черный |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1600 |
203 |
253 |
1 800 |
101-100394-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
4 |
1600 |
136 |
320 |
1 600 |
101-100394-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
4 |
1600 |
136 |
320 |
1 600 |
101-100394-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
4 |
1600 |
136 |
320 |
1 600 |
101-100396-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
5 |
2000 |
226 |
340 |
1 800 |
101-100396-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
5 |
2000 |
226 |
340 |
1 800 |
101-100396-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
5 |
2000 |
226 |
340 |
1 800 |
101-100401-1 |
белый |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1046 |
236 |
|
1 600 |
101-100401-2 |
серебро |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1046 |
236 |
|
1 600 |
101-100401-3 |
черный |
ЭМПРА |
1 |
Т8 |
18 |
2 |
1046 |
236 |
|
1 600 |
101-100402-1 |
белый |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 200 |
101-100402-2 |
серебро |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 200 |
101-100402-3 |
черный |
ЭПРА |
1 |
Т8 |
18 |
2 |
1174 |
300 |
|
1 200 |
101-100403-1 |
белый |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1646 |
253 |
|
1 900 |
101-100403-2 |
серебро |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1646 |
253 |
|
1 900 |
101-100403-3 |
черный |
ЭМПРА |
1 |
Т8 |
36 |
4 |
1646 |
253 |
|
1 900 |
101-100404-1 |
белый |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 700 |
101-100404-2 |
серебро |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 700 |
101-100404-3 |
черный |
ЭПРА |
1 |
Т8 |
36 |
4 |
1740 |
300 |
|
1 700 |
101-100405-1 |
белый |
ЭМПРА |
1 |
Т8 |
58 |
5 |
2000 |
282 |
|
2 400 |
101-100405-2 |
серебро |
ЭМПРА |
1 |
Т8 |
58 |
5 |
2000 |
282 |
|
2 400 |
101-100405-3 |
черный |
ЭМПРА |
1 |
Т8 |
58 |
5 |
2000 |
282 |
|
2 400 |
101-100406-1 |
белый |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
1 900 |
101-100406-2 |
серебро |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
1 900 |
101-100406-3 |
черный |
ЭПРА |
1 |
Т8 |
58 |
5 |
2030 |
300 |
|
1 900 |
101-100574-1 |
белый |
ЭПРА |
1 |
T5 |
35 |
5 |
2030 |
410 |
203 |
1 900 |
101-100574-2 |
серебро |
ЭПРА |
1 |
T5 |
35 |
5 |
2030 |
410 |
203 |
1 900 |
101-100574-3 |
черный |
ЭПРА |
1 |
T5 |
35 |
5 |
2030 |
410 |
203 |
1 900 |
101-100575-1 |
белый |
ЭПРА |
1 |
T5 |
39 |
3 |
1440 |
310 |
310 |
1 605 |
101-100575-2 |
серебро |
ЭПРА |
1 |
T5 |
39 |
3 |
1440 |
310 |
310 |
1 605 |
101-100575-3 |
черный |
ЭПРА |
1 |
T5 |
39 |
3 |
1440 |
310 |
310 |
1 605 |
101-100576-1 |
белый |
ЭПРА |
1 |
T5 |
54 |
4 |
1753 |
310 |
310 |
1 900 |
101-100576-2 |
серебро |
ЭПРА |
1 |
T5 |
54 |
4 |
1753 |
310 |
310 |
1 900 |
101-100576-3 |
черный |
ЭПРА |
1 |
T5 |
54 |
4 |
1753 |
310 |
310 |
1 900 |
101-100577-1 |
белый |
ЭПРА |
1 |
T5 |
80 |
5 |
2030 |
410 |
203 |
1 900 |
101-100577-2 |
серебро |
ЭПРА |
1 |
T5 |
80 |
5 |
2030 |
410 |
203 |
1 900 |
101-100577-3 |
черный |
ЭПРА |
1 |
T5 |
80 |
5 |
2030 |
410 |
203 |
1 900 |
101-100578-1 |
белый |
ЭПРА / БАП |
1 |
Т5 |
35 |
5 |
2030 |
310 |
310 |
3 600 |
101-100578-2 |
серебро |
ЭПРА / БАП |
1 |
Т5 |
35 |
5 |
2030 |
310 |
310 |
3 600 |
101-100578-3 |
черный |
ЭПРА / БАП |
1 |
Т5 |
35 |
5 |
2030 |
310 |
310 |
3 600 |
101-100579-1 |
белый |
ЭПРА / БАП |
1 |
Т5 |
39 |
3 |
1440 |
310 |
310 |
2 700 |
101-100579-2 |
серебро |
ЭПРА / БАП |
1 |
Т5 |
39 |
3 |
1440 |
310 |
310 |
2 700 |
101-100579-3 |
черный |
ЭПРА / БАП |
1 |
Т5 |
39 |
3 |
1440 |
310 |
310 |
2 700 |
101-100580-1 |
белый |
ЭПРА / БАП |
1 |
Т5 |
54 |
4 |
1753 |
310 |
310 |
3 100 |
101-100580-2 |
серебро |
ЭПРА / БАП |
1 |
Т5 |
54 |
4 |
1753 |
310 |
310 |
3 100 |
101-100580-3 |
черный |
ЭПРА / БАП |
1 |
Т5 |
54 |
4 |
1753 |
310 |
310 |
3 100 |
101-100581-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1187 |
310 |
310 |
2 500 |
101-100581-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1187 |
310 |
310 |
2 500 |
101-100581-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1187 |
310 |
310 |
2 500 |
101-100582-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1800 |
310 |
310 |
3 100 |
101-100582-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1800 |
310 |
310 |
3 100 |
101-100582-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
36 |
5 |
1800 |
310 |
310 |
3 100 |
101-100583-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
2110 |
310 |
330 |
3 600 |
101-100583-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
2110 |
310 |
330 |
3 600 |
101-100583-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
58 |
6 |
2110 |
310 |
330 |
3 600 |
101-100584-1 |
белый |
ЭПРА |
2 |
T5 |
39 |
6 |
2210 |
143 |
282 |
3 000 |
101-100584-2 |
серебро |
ЭПРА |
2 |
T5 |
39 |
6 |
2210 |
143 |
282 |
3 000 |
101-100584-3 |
черный |
ЭПРА |
2 |
T5 |
39 |
6 |
2210 |
143 |
282 |
3 000 |
101-100585-1 |
белый |
ЭПРА |
2 |
T5 |
54 |
8 |
2810 |
143 |
282 |
3 700 |
101-100585-2 |
серебро |
ЭПРА |
2 |
T5 |
54 |
8 |
2810 |
143 |
282 |
3 700 |
101-100585-3 |
черный |
ЭПРА |
2 |
T5 |
54 |
8 |
2810 |
143 |
282 |
3 700 |
