ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Область применения:
  • Освещение жилых кварталов, пешеходных зон, аллей, бульваров, парковок. Не предназначены для воздушной подводки питания.
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ОГККЗ
Установка: Фланцевым способом
Количество крепежный отверстий: 4
Материал: Листовой и трубный прокат
Размер фланца: 300 мм
Нижний диаметр: 136 мм
Верхний диаметр: 64 мм
Вес: 64,5 кг
Высота: 7.5 м
Форма опоры: Граненая
Подвод кабеля: Верх
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

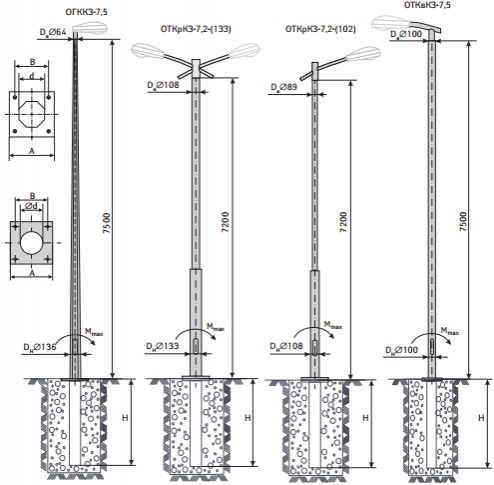

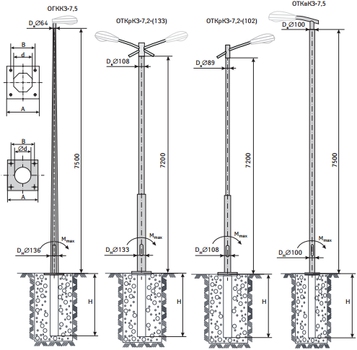

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Обозначение
ОГККЗ
ВысотаВесВерхний диаметрНижний диаметрРазмер опорного фланцаМежцентровое расстояние отверстий
H, мm, кгd, ммD, ммА, ммВ, мм
ОГККЗ - 7,5 7,5 64,5 64 136 300 200

ОПИСАНИЕ

При устройстве внутриквартального освещения жилых массивов, а также обеспечении освещения бульваров, пешеходных зон, воздушная подводка питающего кабеля может быть затруднена или ограничена. В таких случаях выполняется подводка с использованием квартальных опор для подземной подводки.

Опоры могут быть выполнены из стального листа – ОГККЗ или труб с круглым (ОТКрКЗ) или квадратным сечением (ОТКвКЗ). Поверхность опор защищена от коррозии методом горячего цинкования, что значительно увеличивает срок их эксплуатации. Стойкость покрытия имеет гарантию 15 лет. Опоры не только долговечны, но отличаются легкостью, что чрезвычайно важно при установке, их эстетичный вид удачно сочетается с окружающими предметами.
Высота квартальных опор для подземной подводки питающего кабеля небольшая – 7,2 и 7,5 метра. Опоры устанавливаются преимущественно фланцевым способом, однако, возможен и бесфланцевый вариант. Размеры фланца опоры различны и зависят от характеристики опоры (высоты, вида сечения). Фланец опор устанавливается на закладной металлический элемент фундамента. Диаметр закладного элемента рекомендует производитель опор, он составляет 108 или 133 мм. Наиболее легкими по весу, являются квартальные граненые опоры, их вес- 59 кг. При этом они располагают высоким эксплуатационным моментом.

УСТРОЙСТВО

Опоры изготавливаются из листового или трубного проката. Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307 – 89). Гарантия на коррозийную стойкость составляет не менее 15 лет.

ПОКРЫТИЕ

Горячее цинкование.

ПРЕИМУЩЕСТВА

  • Небольшой вес.
  • Эстетичный внешний вид.
  • Высокая антикоррозийная стойкость покрытия.
  • Длительный срок службы.
  • Удобство в монтаже и обслуживании.

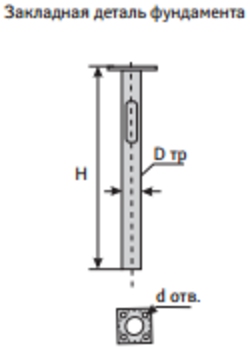

ФУНДАМЕНТ

Подробная информация об алгоритме подбора закладных деталей фундамента к опорам и параметры закладных деталей (ЗДФ) предоставляется по запросу.

ТЕХНИЧЕСКИЕ ДЕТАЛИ

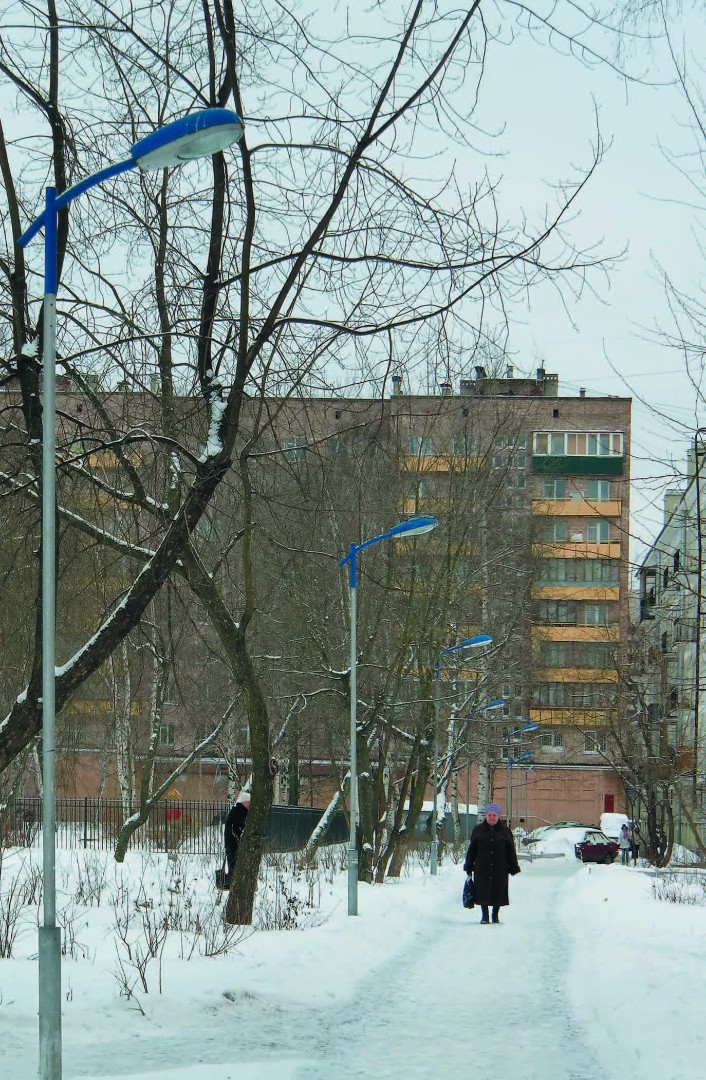

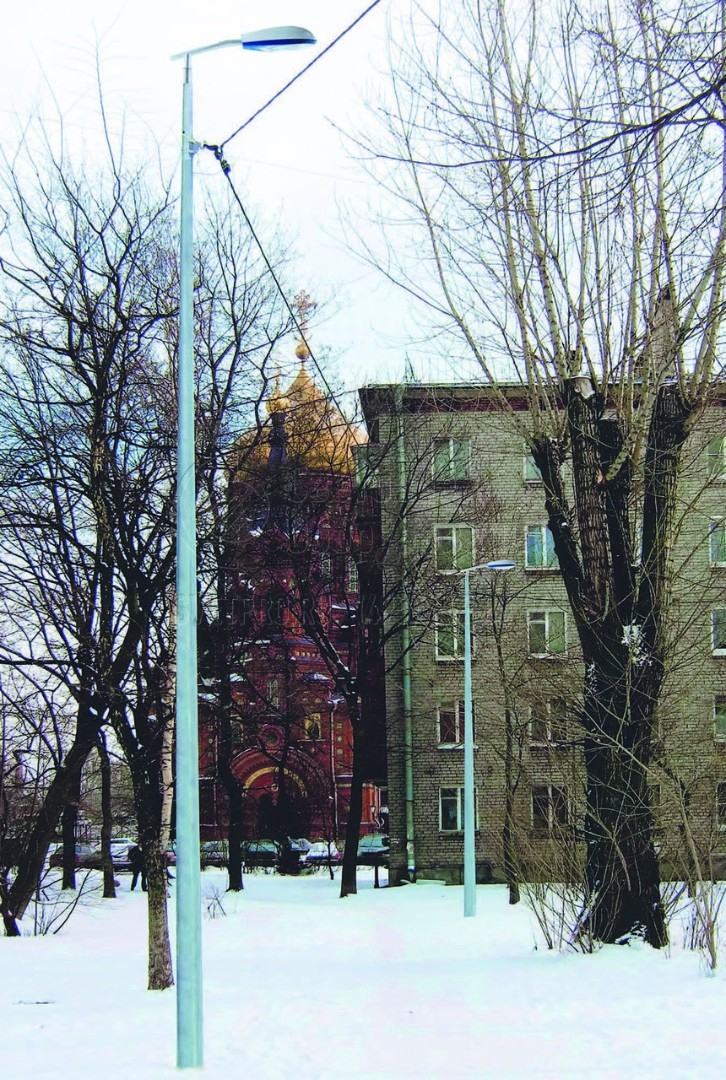

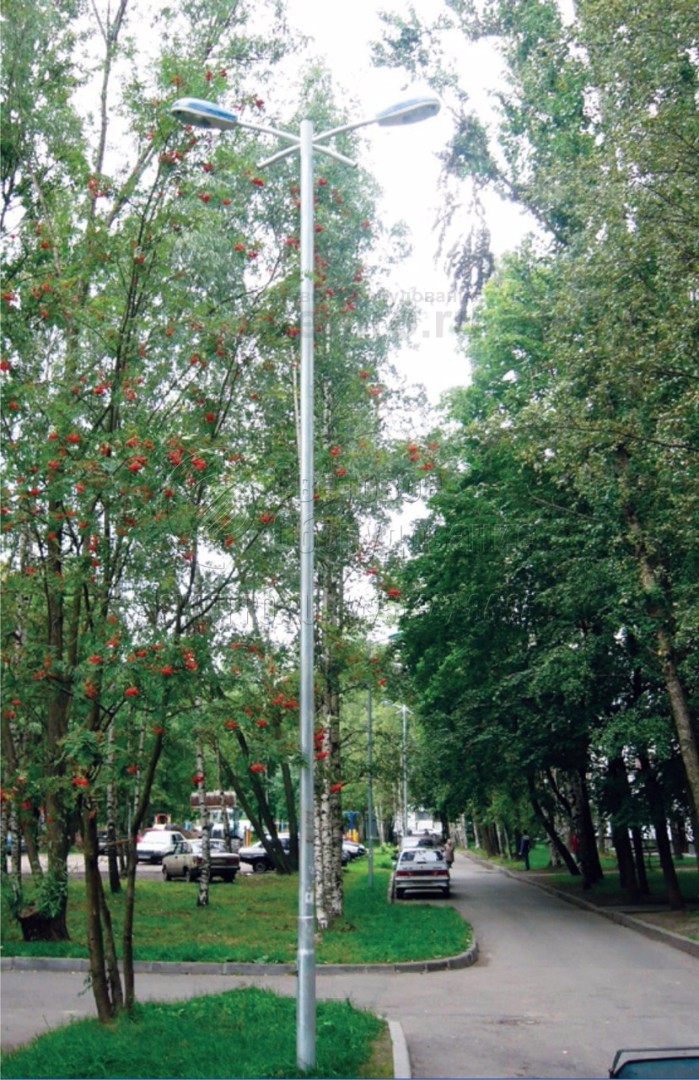

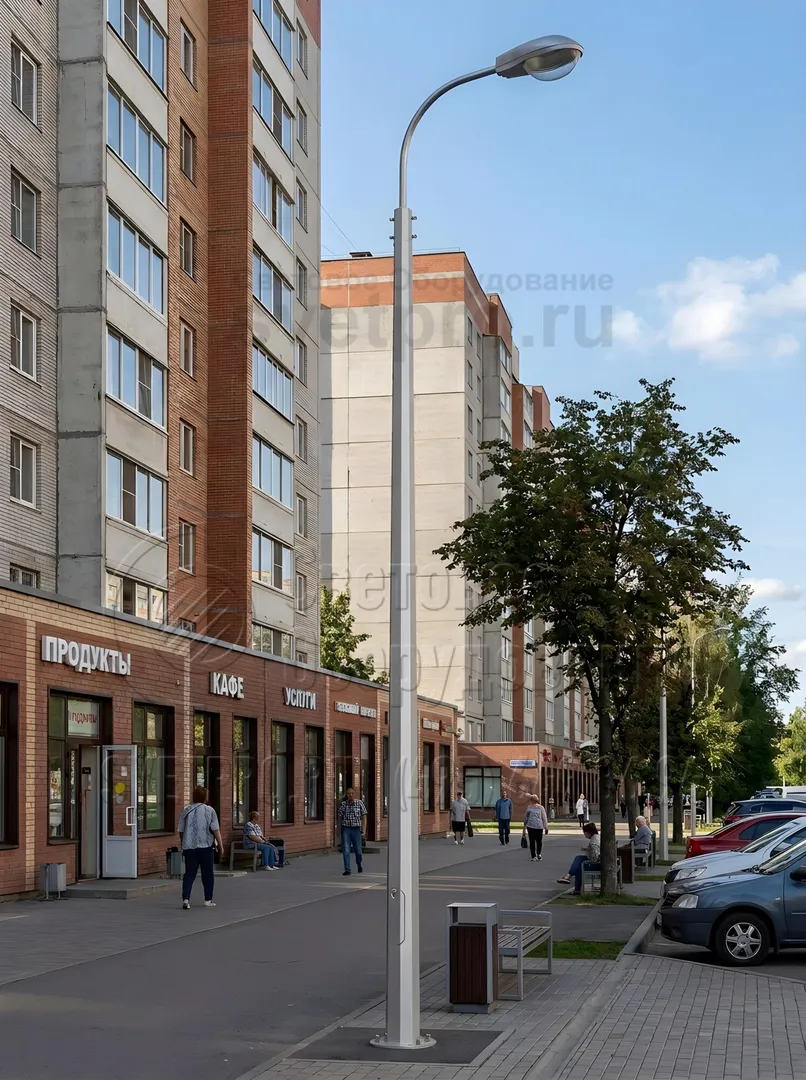

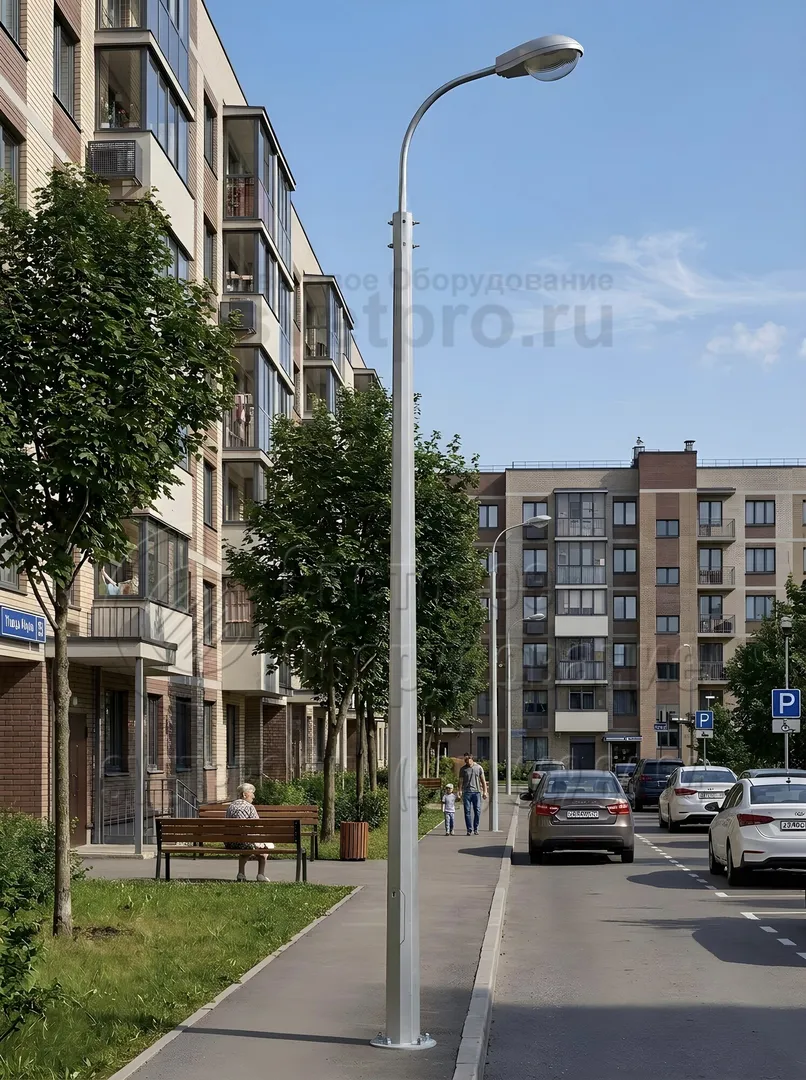

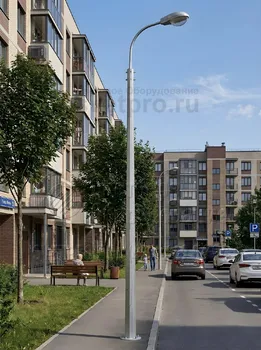

фото с объектов
