ОГКЛИ, ОККЛИ Опоры конические изогнутые
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКЛИ, ОККЛИ |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 300-450 мм |
Вес: | 61-184 кг |
Высота: | 6-11,5 м |
как выбрать опору?

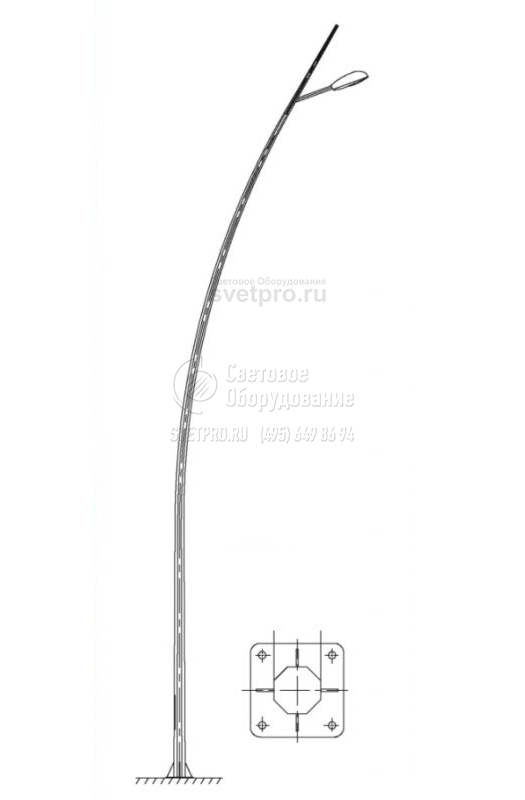

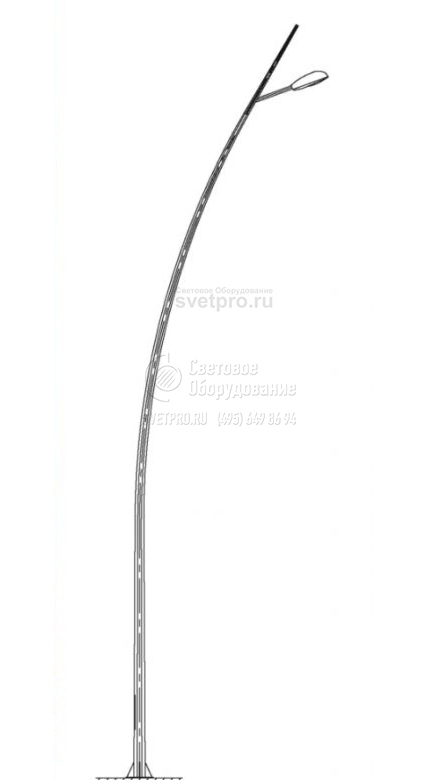

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Длина консоли, L, мм | Размер опорного фланца, A, мм | Межцентровое расстояние отверстий, B, мм |
---|---|---|---|---|---|
ОГКЛИ/ОККЛИ | H, м | m, кг | L, мм | A, мм | B, мм |
ОГКЛИ-7,5-6,0 | 7,5 | 179 | 6,4 | 400 | 300 |
ОГКЛИ-11,5 | 11,5 | 184 | 1,8 | 400 | 300 |
ОККЛИ-6 | 6 | 61 | 0,8 | d300 | d200 |
ОККЛИ-8 | 8 | 87 | 1 | d370 | d270 |
ОККЛИ-9 | 9 | 134 | 1 | d450 | d320 |
ОПИСАНИЕ
Опора коническая изогнутая — это инженерная конструкция для систем освещения, которая одновременно имеет красивый внешний вид, высокую прочность, маленький вес. Она выдерживает нагрузку от тяжелых световых приборов на оголовке и украшает освещаемые объекты.
Главная особенность опор этого типа — корпус в виде конуса, который изогнут в сторону дороги под небольшим радиусом. Это делает дизайн конструкции необычным и позволяет разместить центр светового пятна дальше от центральной оси ствола.
В зависимости от формы поперечного сечения корпуса в линейке представлено два типа опор:
- ОГКЛИ — ствол опоры имеет многогранное поперечное сечение. Стороны и угол многоугольника образует ребро жесткости, благодаря которому повышается жесткость конструкции и несущая способность ствола.
- ОККЛИ – корпус этой модели опоры имеет форму кругла в поперечнике. Благодаря этому конструкция приобретает более красивый внешний вид и по дизайну напоминает парково-декоративную.
Еще одна особенность опоры — наличие специального элемента, на который крепится консольный световой прибор. Для установки светильника не нужно покупать кронштейн, но число светильников ограничено.
Купить опору этой разновидности можно в нашей производственной компании. Для оформления заказа обратитесь к менеджерам отдела продаж или заполните форму на сайте.

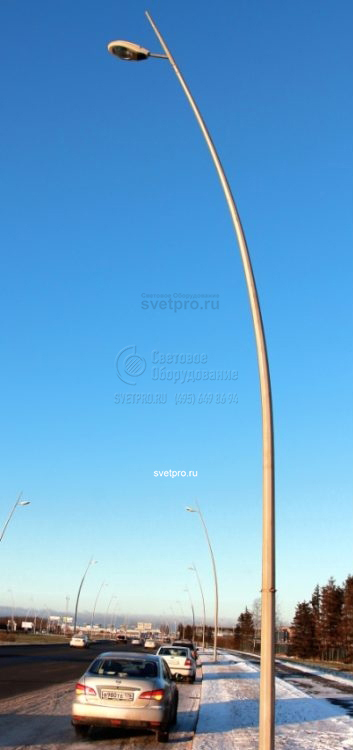

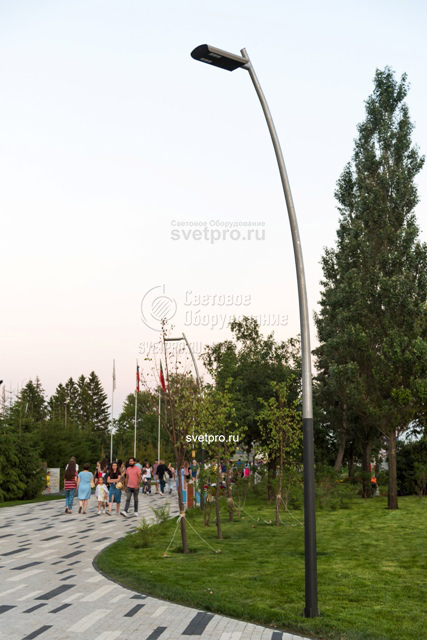

Фотогалерея
