ConTraffic BN Конусные ворота для светофора

Область применения:
  • Для установки светосигнального оборудования и информационных дорожных знаков на улицах и магистралях.
Назначение:
  • Светофорные опоры
Покрытие: Порошковая или гидродинамическая краска
Артикул производителя: ConTraffic BN
Материал: Оцинкованная сталь
Нагрузка на опору: 406-854 кг
Высота: 6 м

Производитель «Опоры: Valmont», Польша

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры ворот ConTraffic BN

Тип опорыВысота опоры H, мШирина ворот w, ммВысота люка W, ммШирина люка s, ммРасст. люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммРазмеры фундамента Hf/Sf, мНагрузка на опору, кг
ConTraffic BN - 6/406 6 10 400 110 600 440/300 М30/1090(х8) 1x1,7 406
ConTraffic BN - 6/417 6 11 400 110 600 440/300 М30/1090(х8) 1x1,7 417
ConTraffic BN - 6/484 6 12 400 110 600 440/300 М30/1090(х8) 1x1,7 484
ConTraffic BN - 6/495 6 13 400 110 600 440/300 М30/1090(х8) 1x1,7 495
ConTraffic BN - 6/532 6 14 400 110 600 440/300 М30/1090(х8) 1x1,7 532
ConTraffic BN - 6/543 6 15 400 110 600 440/300 М30/1090(х8) 1x2 543
ConTraffic BN - 6/580 6 16 400 110 600 440/300 М30/1090(х8) 1x2 580
ConTraffic BN - 6/591 6 17 400 110 600 440/300 М30/1090(х8) 1x2 591
ConTraffic BN - 6/636 6 18 400 110 600 440/300 М30/1090(х8) 1x2 636
ConTraffic BN - 6/647 6 19 400 110 600 440/300 М30/1090(х8) 1x2 647
ConTraffic BN - 6/758 6 20 400 110 600 440/300 М30/1090(х8) 1x2 758
ConTraffic BN - 6/769 6 21 400 110 600 440/300 М30/1090(х8) 1x2 769
ConTraffic BN - 6/854 6 22 400 110 600 540/400 М30/1090(х8) 1,4x2,5 854

ОПИСАНИЕ

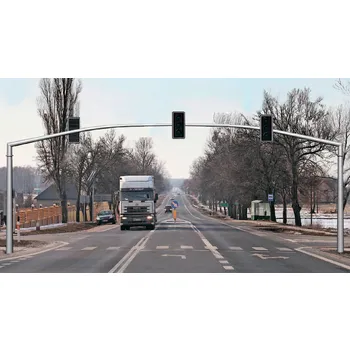

Конусные ворота для светофора ConTraffic BN – оригинальная техническая разработка компании VALMONT (Польша). Несущими элементами данной конструкции являются 2 круглые конические опоры, являющиеся «стойками» ворот. «Перекладина» выгнутой формы присоединяется к опорам фланцевыми соединениями. Поверхность ворот обработана от коррозии методом горячего цинкования, обеспечивающим не только защиту, но и качественное покрытие без неровностей и шероховатостей. При необходимости цвет может быть изменен на любой из палитры RAL или AKZO.

Высота ворот – 6 м, ширина от 10 до 22 м, то есть, ворота способны охватить порядка шести полос движения. На воротах может быть установлено несколько комплектов светосигнального оборудования. Вес каждого из них не должен превышать 30 кг, а площадь – 1,3 м2. Электрические комплектующие, кабели, располагаются в полых стволах ворот. Для их обслуживания в опорах, на высоте 600 мм от уровня земли, устроены лючки 400х110 мм, доступ закрыт крышками.

Ворота для светофора ConTraffic BN устанавливаются на фундамент с металлическим анкерным шаблоном. Фланец стоек ворот совмещается с анкерами фундамента и фиксируется гайками и шайбами. Размеры фундамента и фланца зависят от ширины (веса) ворот. При ширине 22 м (854 кг) применяется плоский фланец 540/400 мм и фундамент 1,4х2,5 м, 15-21 м – фланец 440/300, фундамент – 1,0х2,0 м, 10-14 м – фланец 440/300 и фундамент – 1,0х1,7 м. Размер анкерных болтов – М30/1090 мм.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
