ConTraffic BTN Конусные ворота для светофора с освещением дороги 0

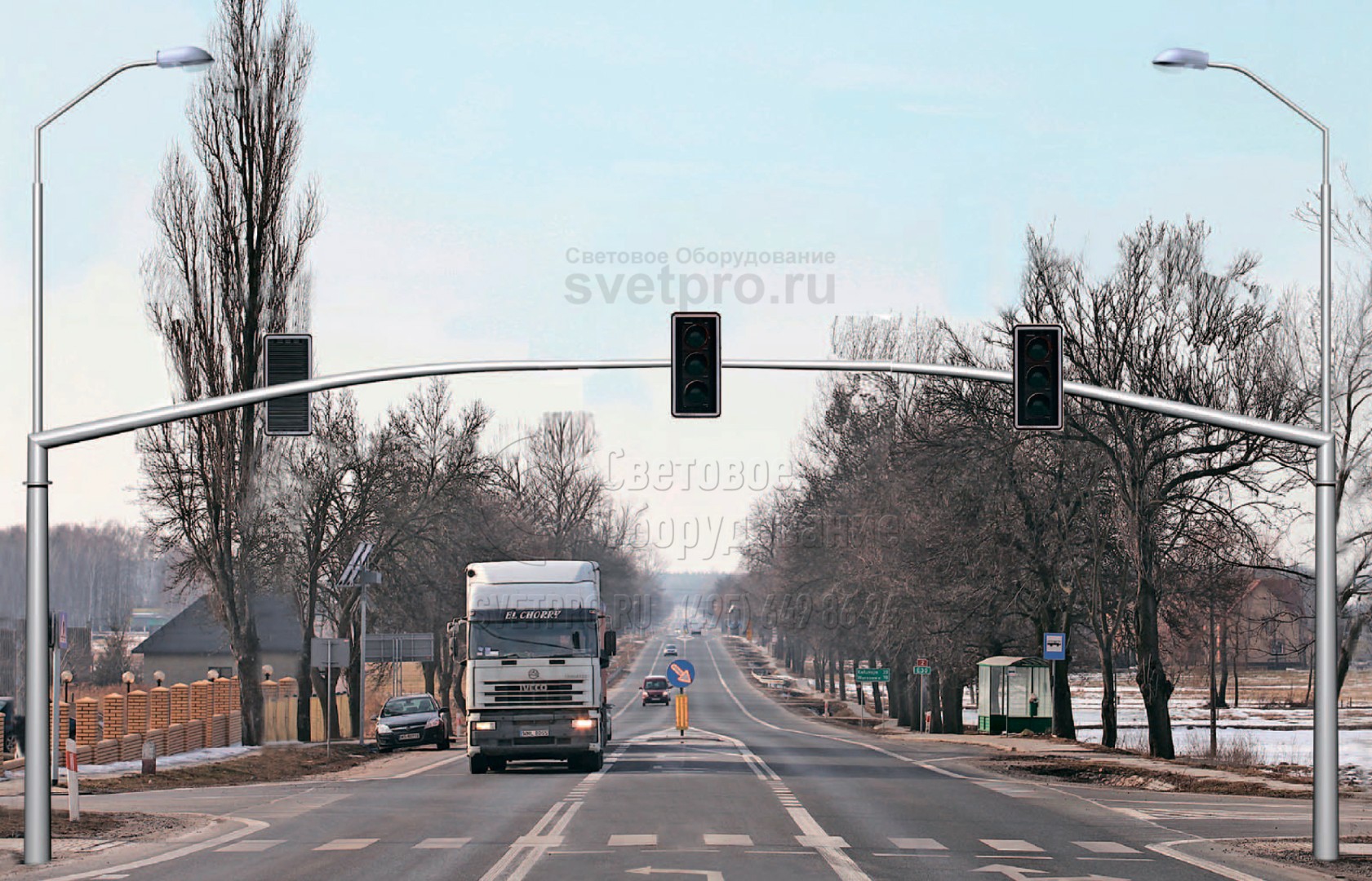

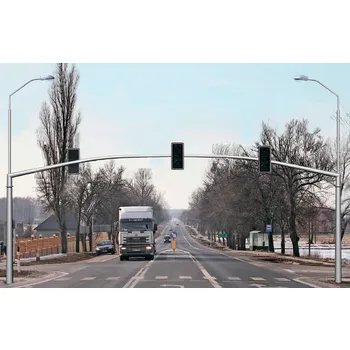

В целях обеспечения регулируемого транспортного потока на оживленных улицах и дорогах, призванного не только способствовать передвижению, но и обеспечивать безопасность для участников движения, компания VALMONT (Польша), создала конструкцию, получившую название – конусные ворота для светофора ConTraffic BTN. Данный тип ворот предназначен для одновременного освещения прилегающего участка дороги.

Конструкция изготовлена из стали, оцинкована. Качество защитного покрытия гарантирует гладкую, без пятен и шероховатостей, поверхность. Возможно декоративное окрашивание.

Ворота для светофора ConTraffic BTN, имея высоту 6,0 м, классифицируются по:

• высоте размещения осветительных приборов – 8 – 12 м;
• ширине ворот – 10 – 22 м.

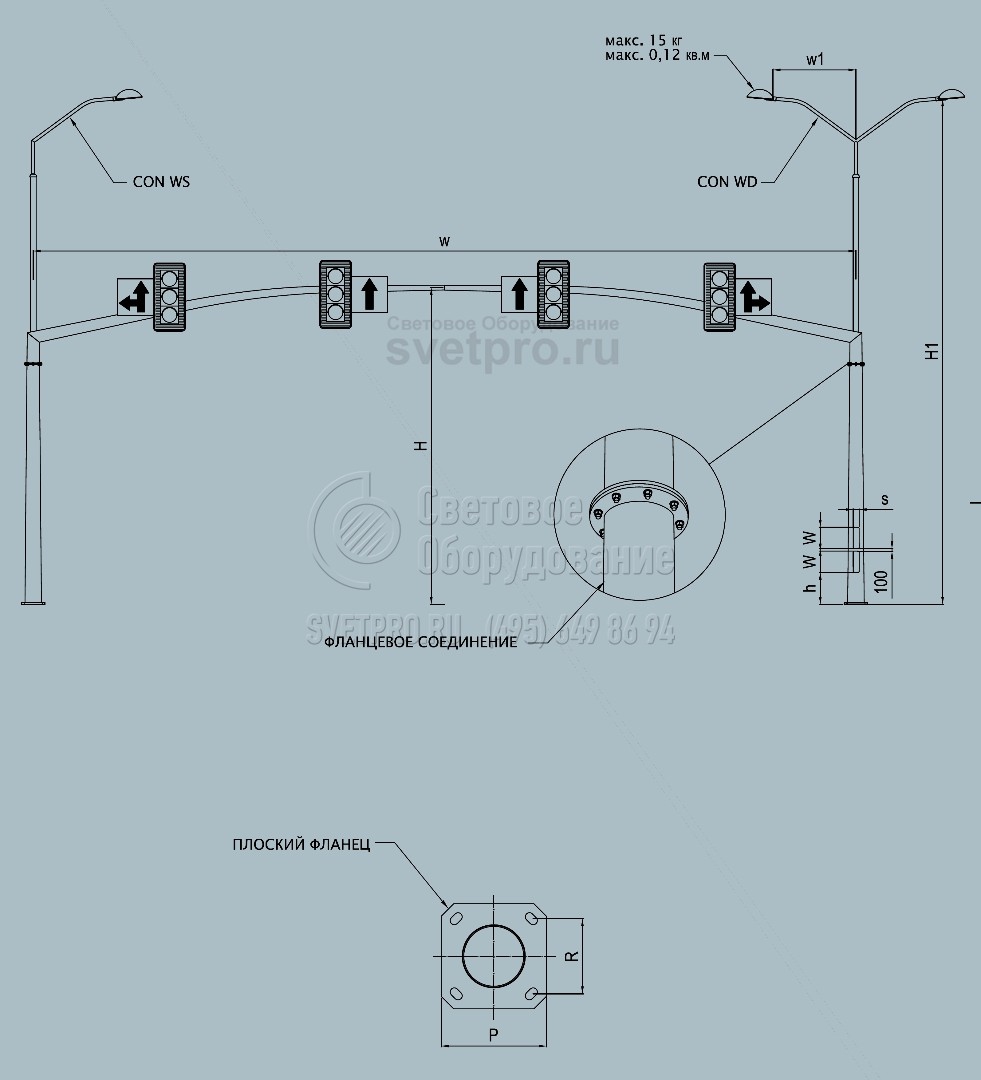

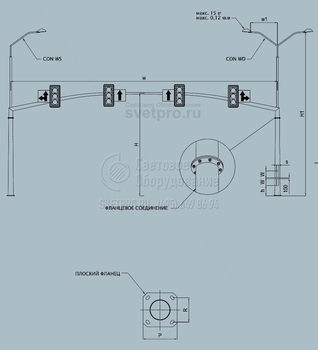

Поперечная часть ворот присоединена к круглым опорам с полым стволом фланцевым разъемным соединением. Вес одного комплекта светосигнального оборудования, располагаемого на поперечине, не должен превышать 30 кг, а его площадь – не более 1,3 м2. Консольные светильники устанавливаются посредством одно и двух рожковых кронштейнов с круглым сечением. Горизонтальный вылет кронштейна – 1,0 – 1,5 м. Допустимый вес светильника – 15 кг, а его площадь – до 0,12 м2. В одном из стволов ворот, устроены 2 одинаковых лючка для обслуживания – 400х110 мм. Первый лючок расположен на высоте 600 мм от уровня земли, второй выше первого на 100 мм. Доступ закрыт крышками.

Ворота устанавливаются на фундамент, размер которого рекомендован производителем:

• 1,0х1,7 м при ширине ворот 10 – 14 м;
• 1,0х2,0 м 15 – 21 м;
• 1,4х2,5 м 22 м.

Для соединения с анкерными болтами М30/1090 металлического шаблона фундамента, в нижней части ворот двойным сварочным швом приварен плоский фланец 440х300 (540х400) мм.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
