Hinge Опоры складывающиеся
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Hinge |
Установка: | Вкапыванием (заглубление на 1,0-1,7 м) или на фундамент с закладной деталью. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нижний диаметр: | 140-210 мм |
Верхний диаметр: | 60-90 мм |
Высота: | 6-12 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

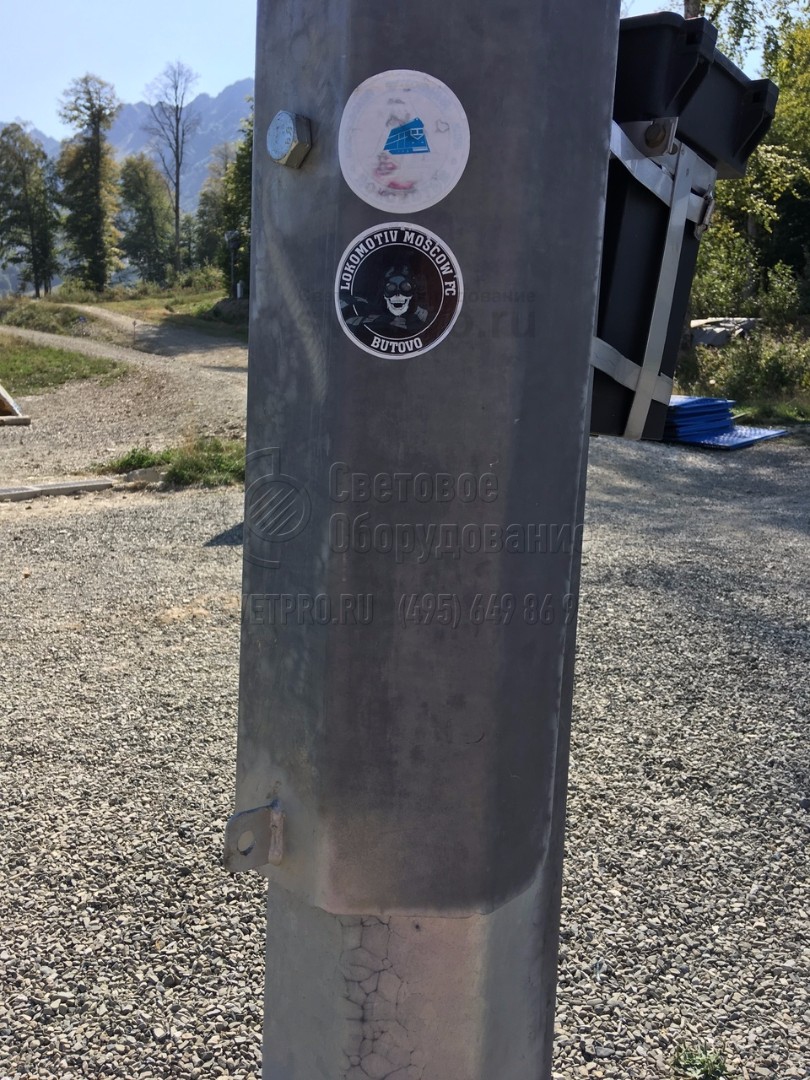

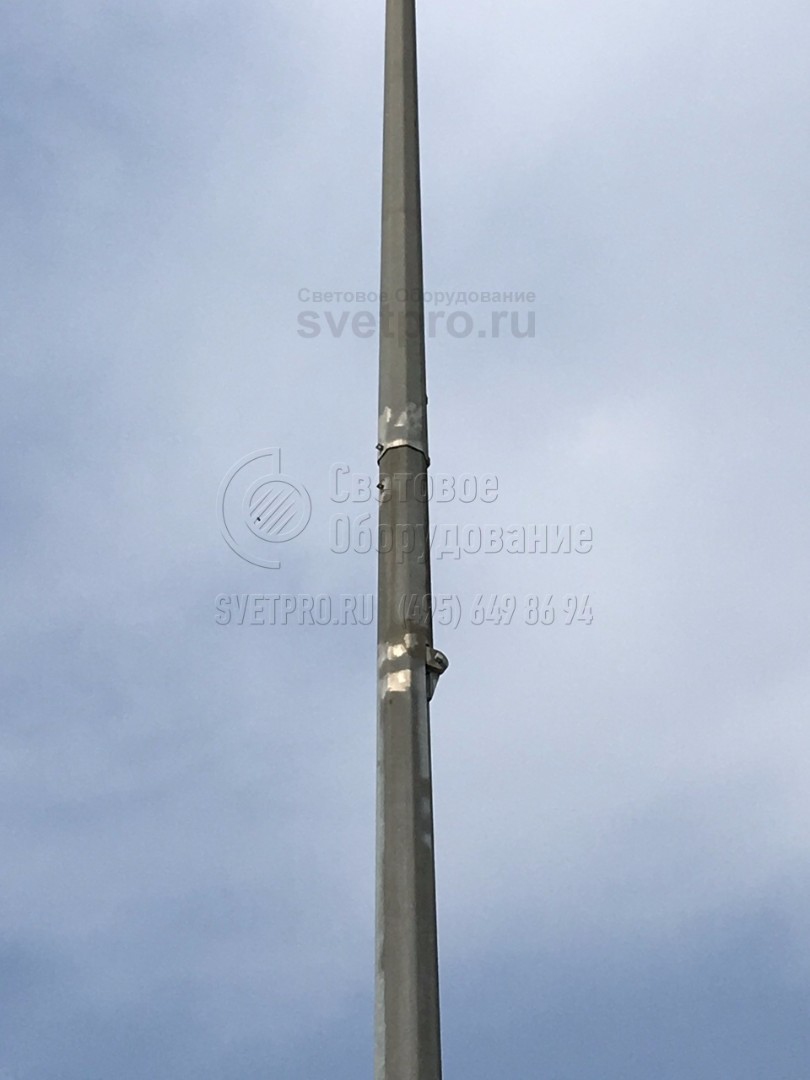

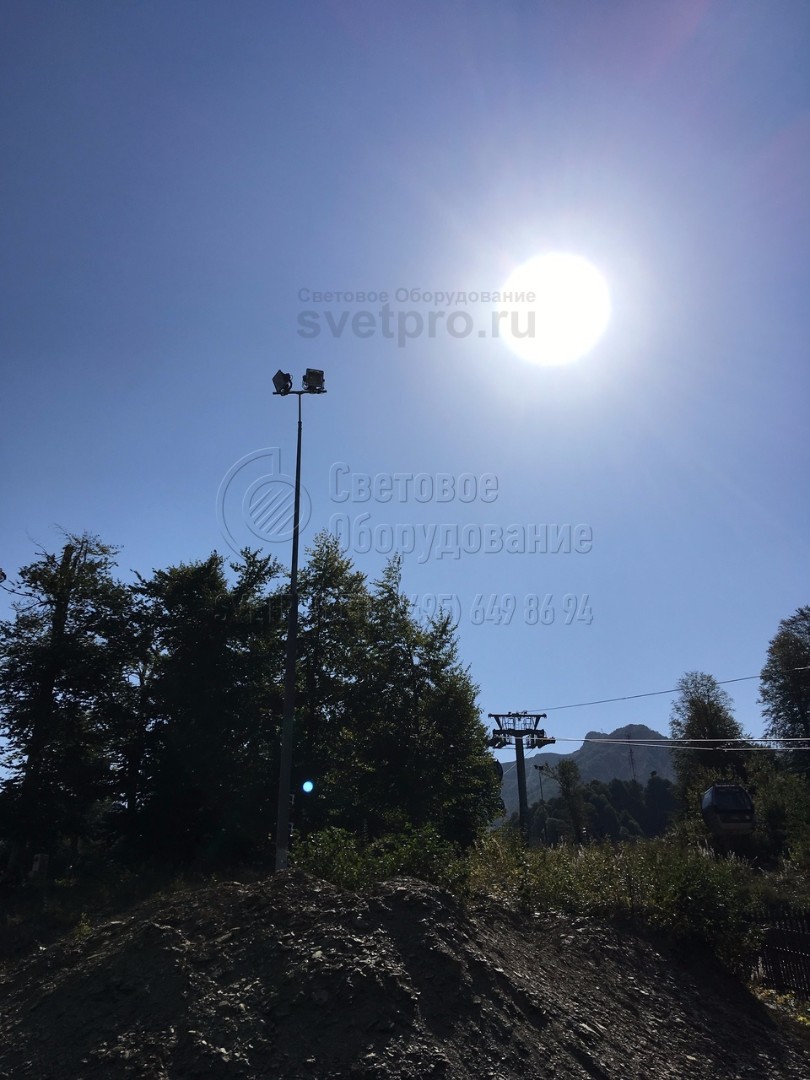

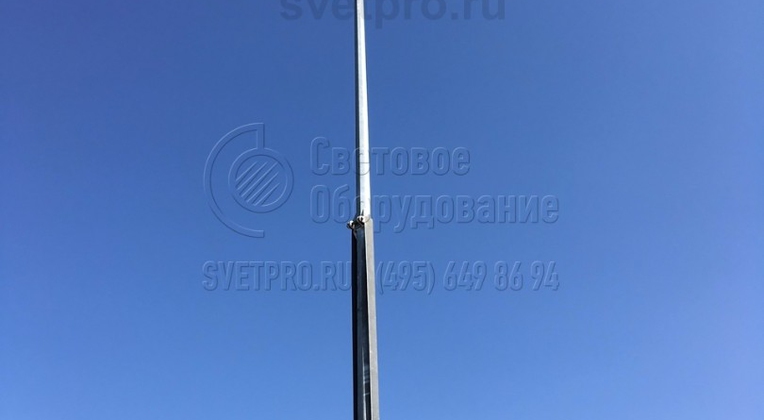

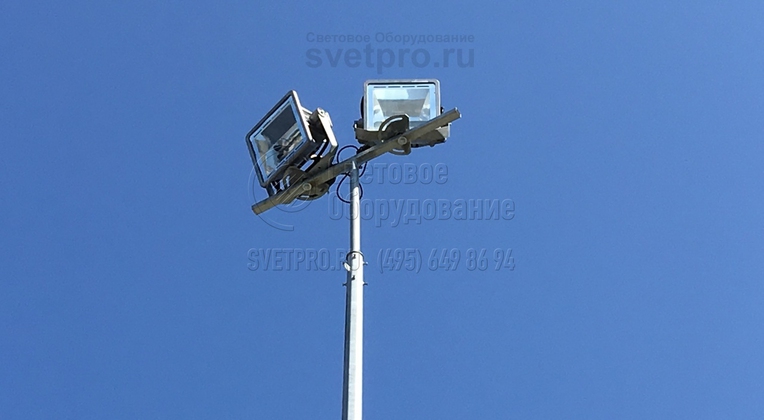

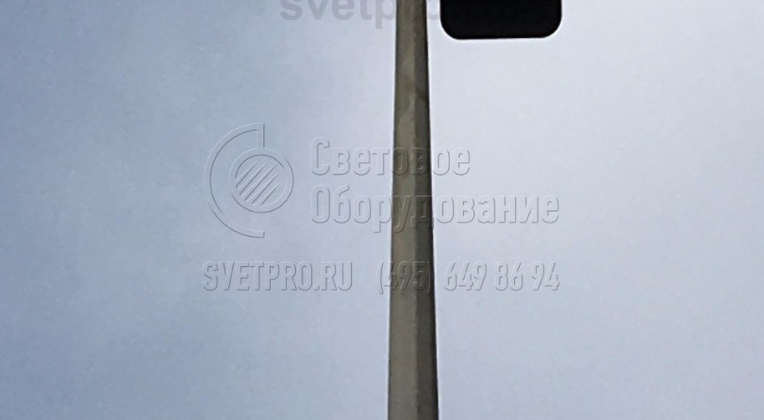

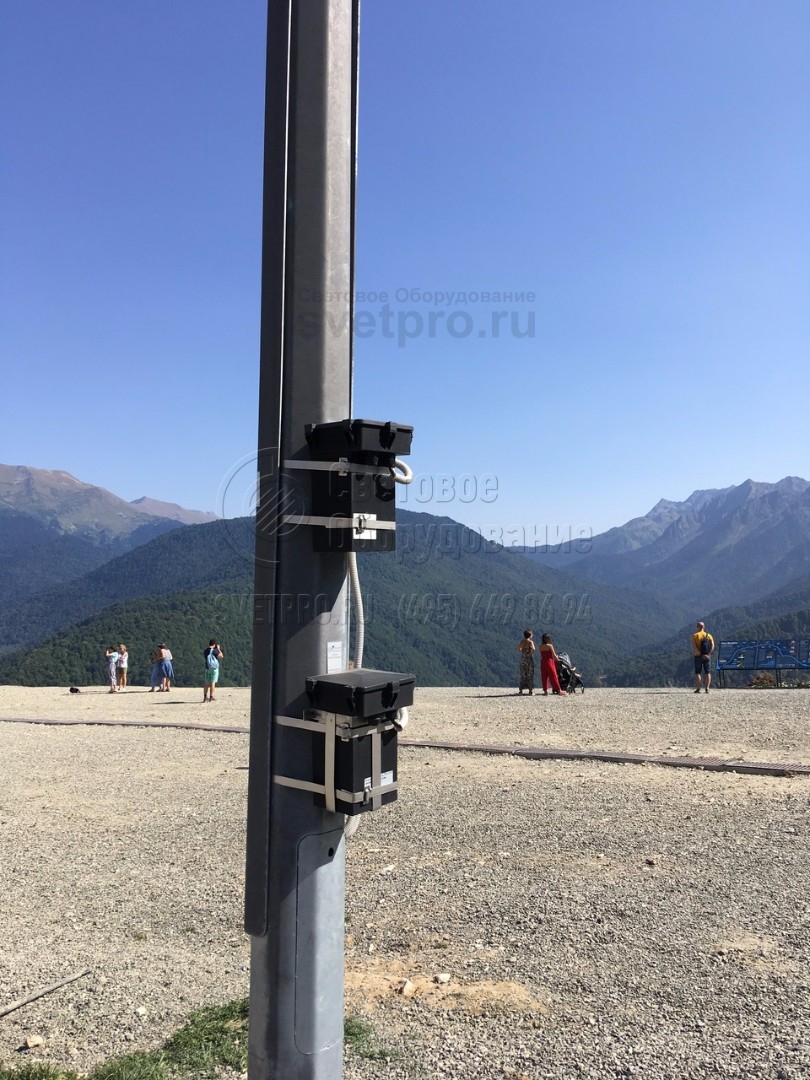

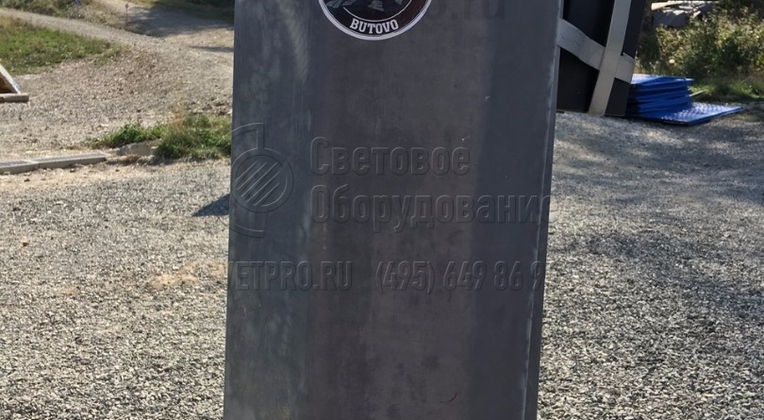

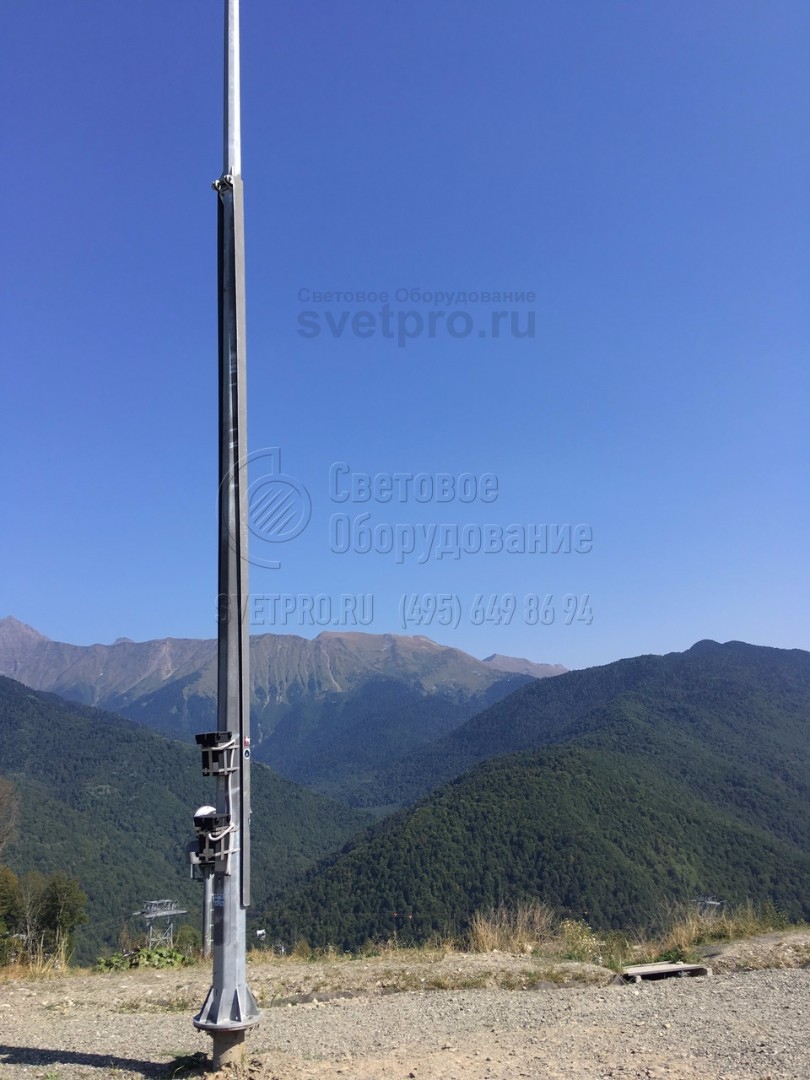

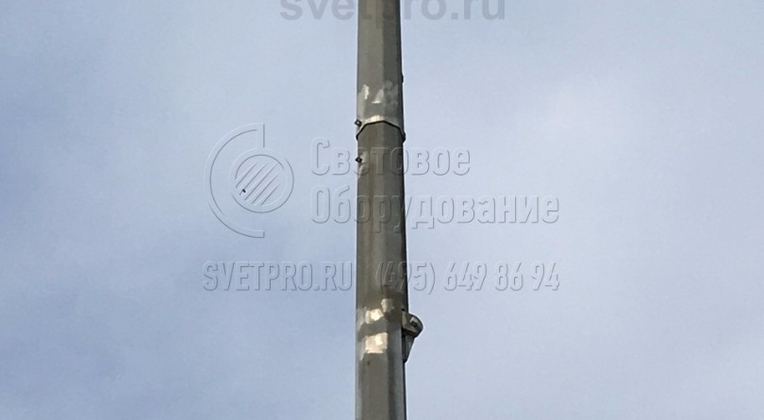

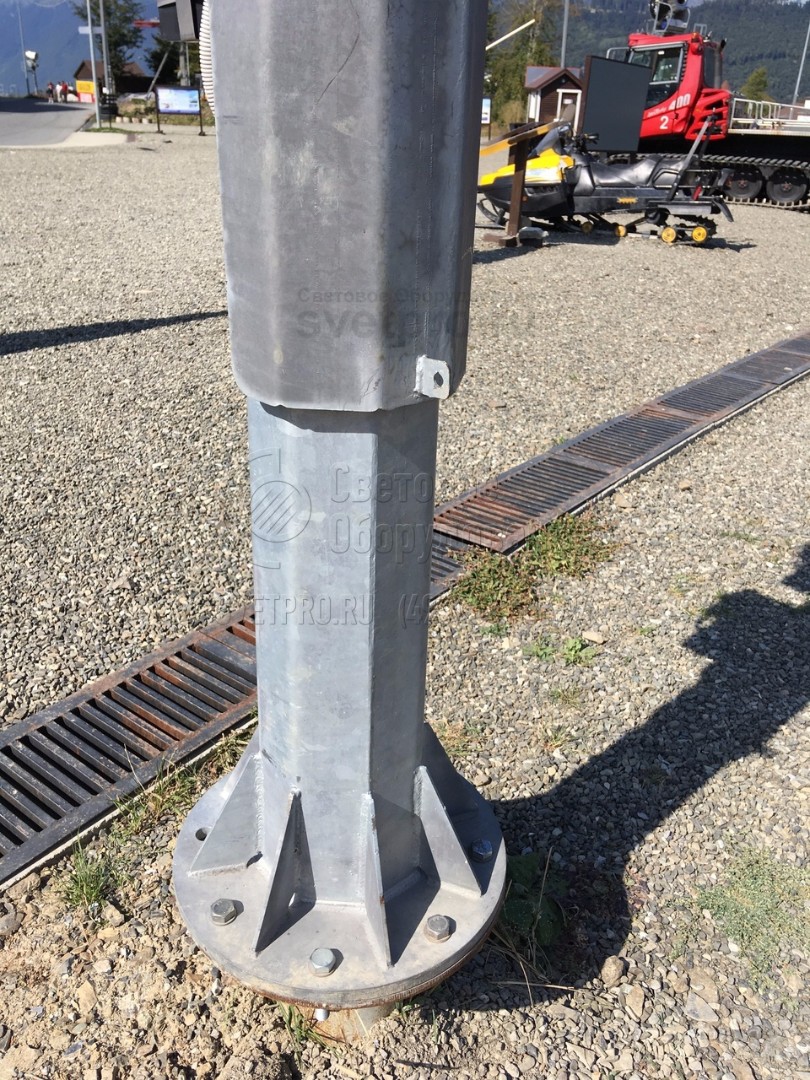

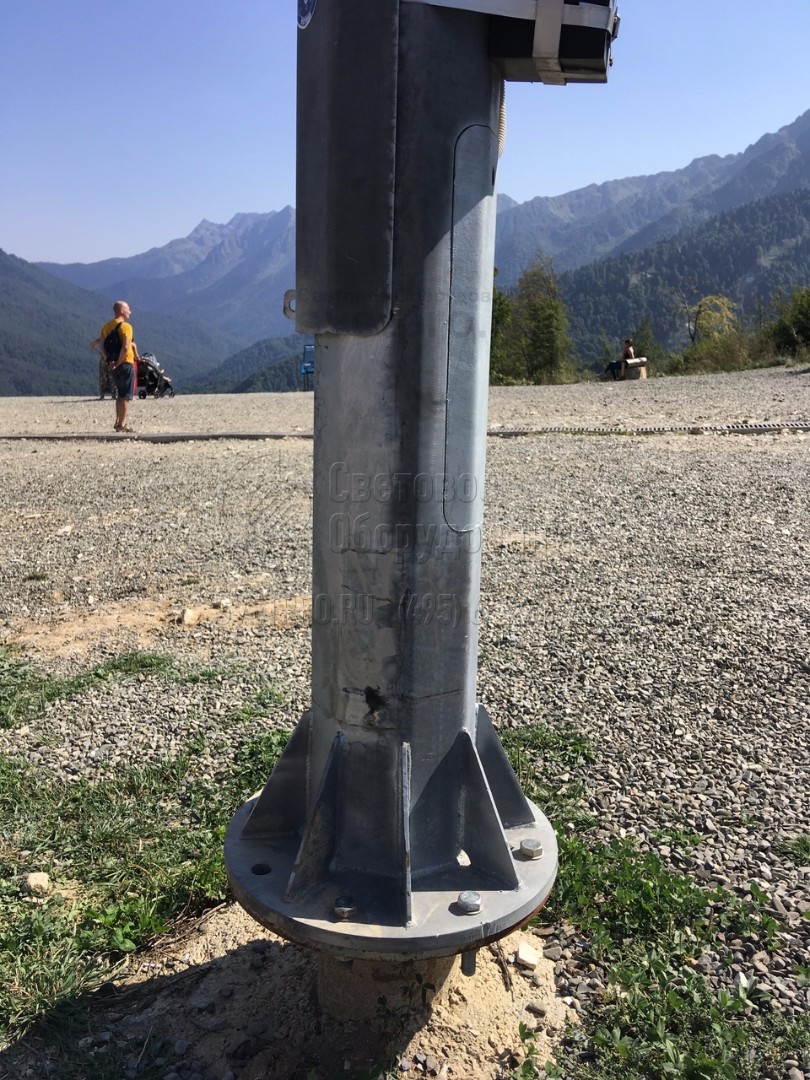

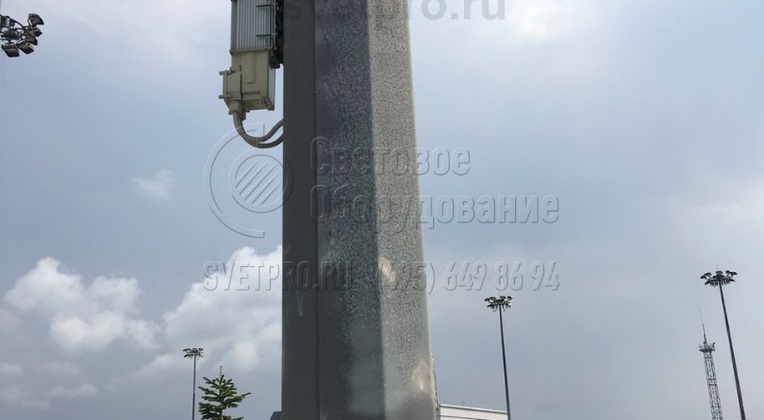

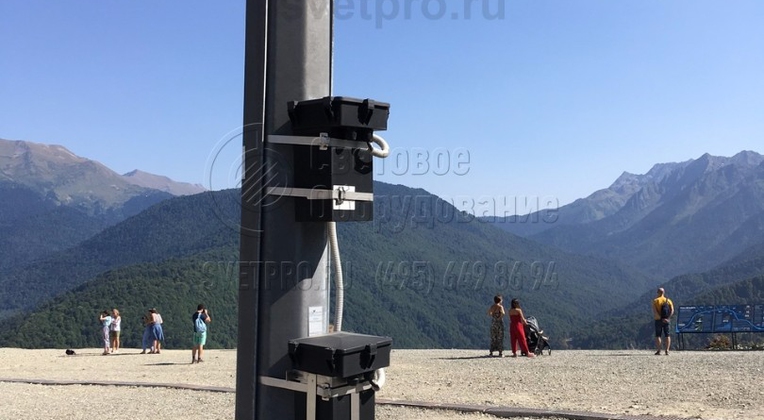

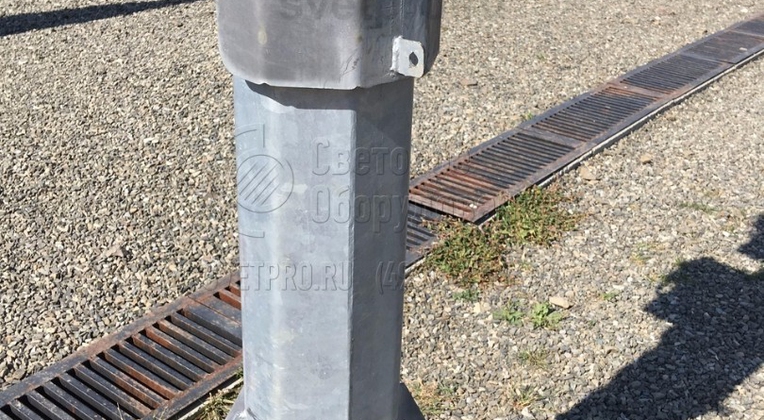

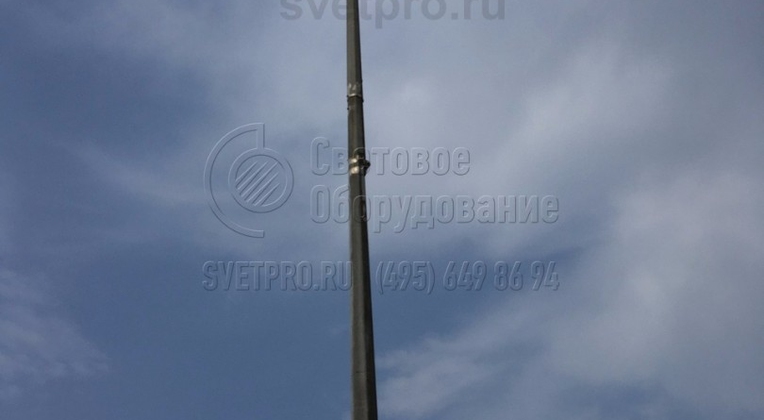

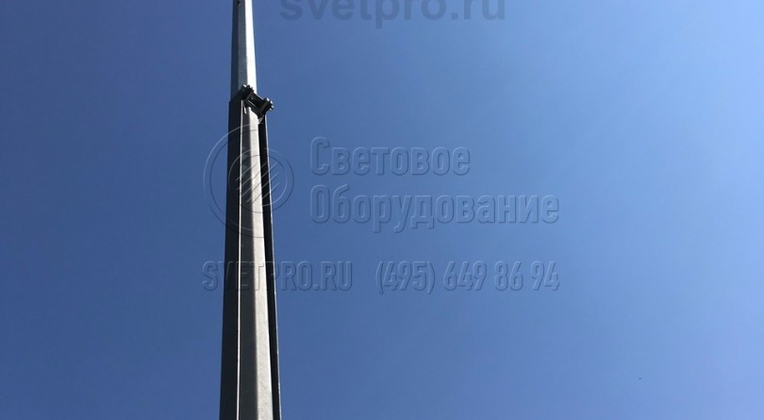

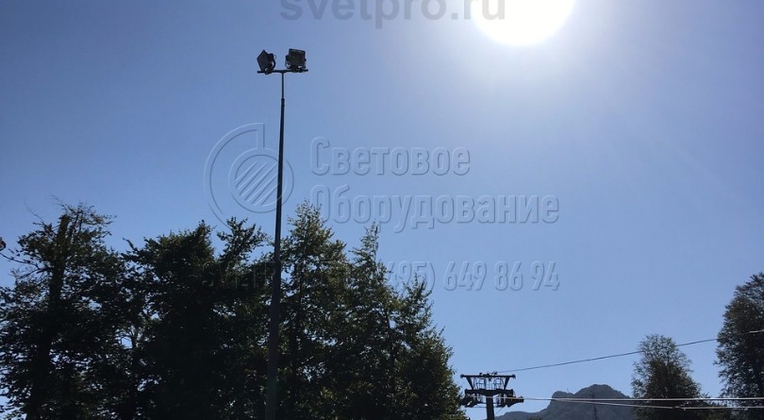

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Hinge
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|
Hinge - 6 | 6 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1000 |
Hinge - 7 | 7 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1000 |
Hinge - 8 | 8 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1200 |
Hinge - 9 | 9 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1200 |
Hinge - 10 | 10 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1500 |
Hinge - 11 | 11 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1500 |
Hinge - 12 | 12 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1700 |
ОПИСАНИЕ
Существует ряд объектов, для обеспечения освещения которых, необходимо использовать специальные опоры. К таким территориям относятся: железнодорожные перроны, огражденные открытые территории с дорогостоящим покрытием (корты, площадки для гольфа и т.д.), обрывы, горнолыжные и иные склоны, парки, садовые участки. Применение на данных территориях специального транспорта для обслуживания осветительных приборов невозможно или затруднено.

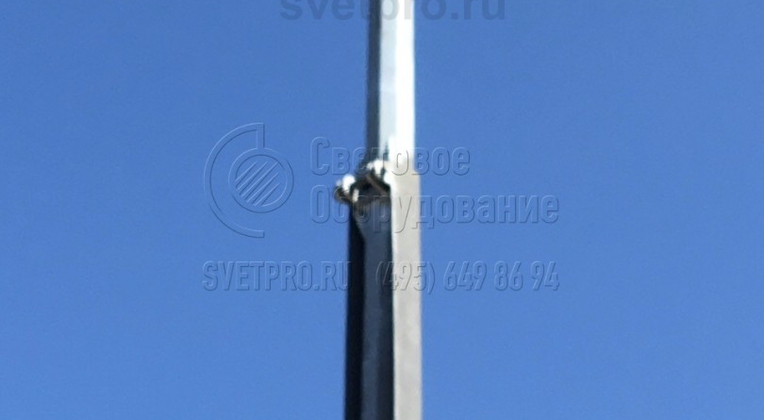

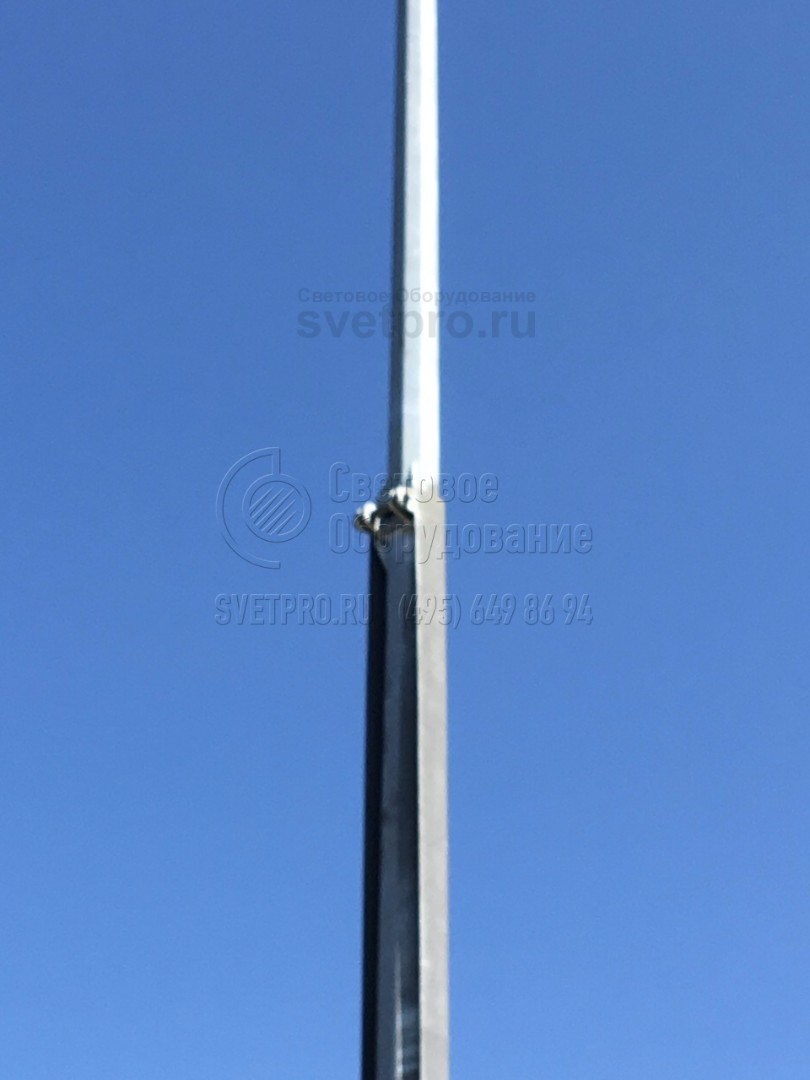

Складывающаяся опора Hinge - специальная версия восьмигранных несиловых опор. Высота опоры составляет от 6 до 12 метров, Диаметр верхнего основания – 60, 76, 90 мм, нижнее основание – 140; 160; 195 и 210 мм. Количество и вес ОП влияет на подбор противовеса, поэтому данный тип опор изготавливается практически всегда в индивидуальном порядке. Расчет выполняется с использованием специализированного программного обеспечения. При правильном выборе местоположения шарнирного узла и массы фартука (противовеса), процесс опускания и подъема подвижной части опоры с осветительными приборами, производится без особых усилий одним электромонтером.

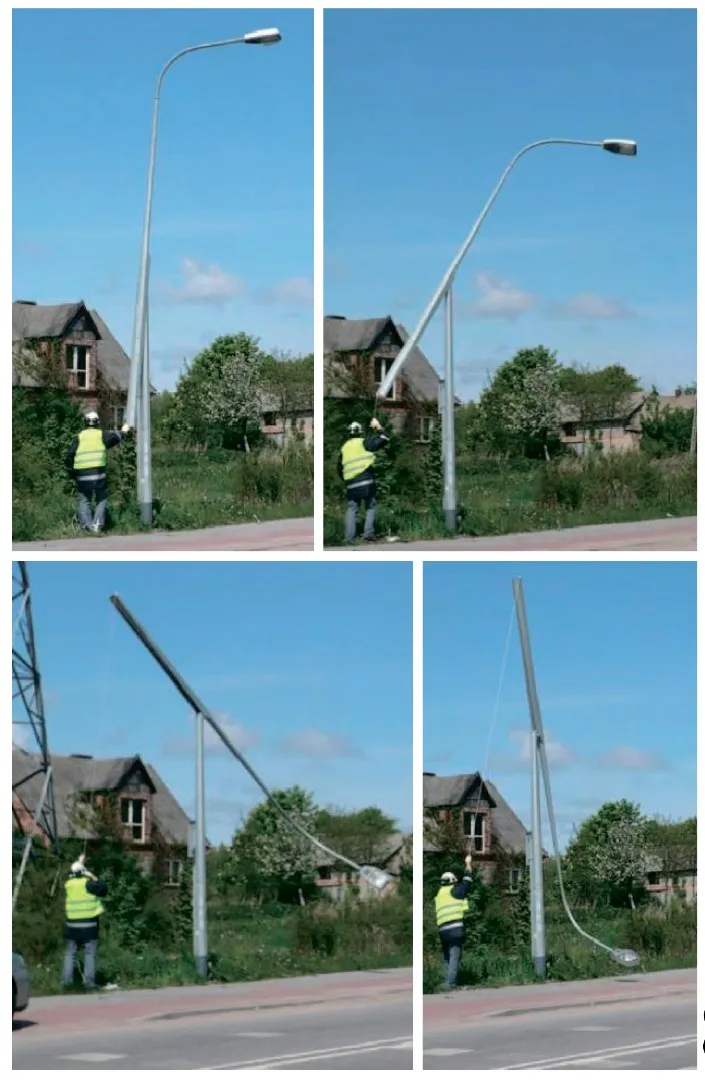

Для опускания части опоры необходим трос, проверенный на прочность весом в 50 кг. Он привязывается к фартуку опоры (хвосту) подвижной части. Удерживая трос, необходимо открутить болт, блокирующий подвижную часть и отпуская трос, опустить часть опоры. Подъем производится обратным способом.

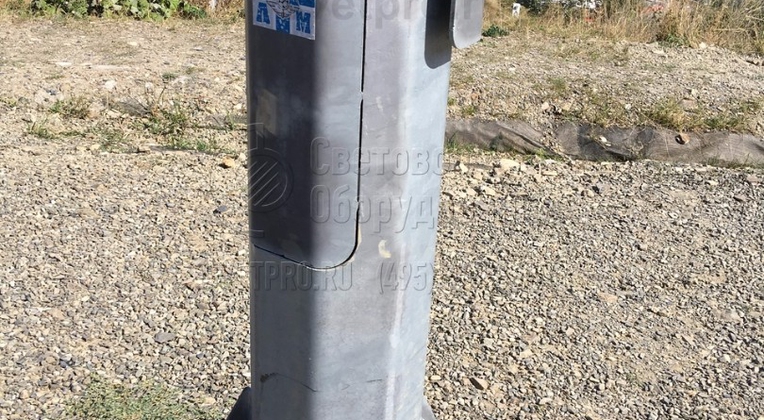

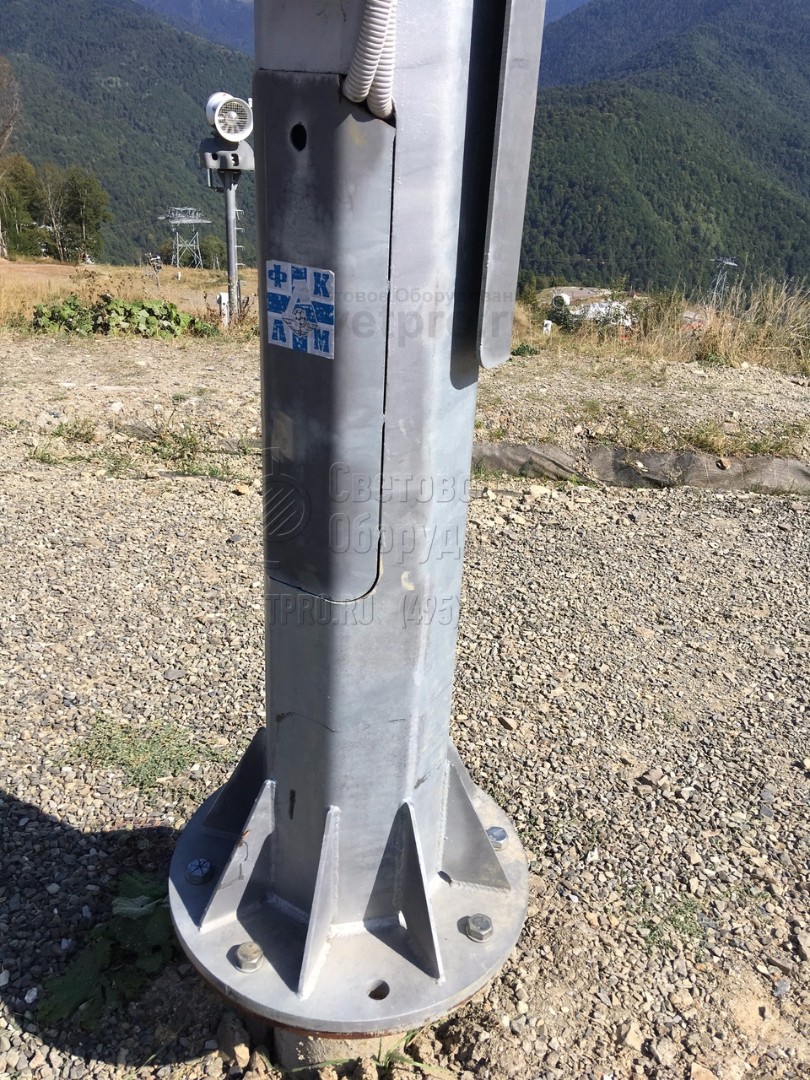

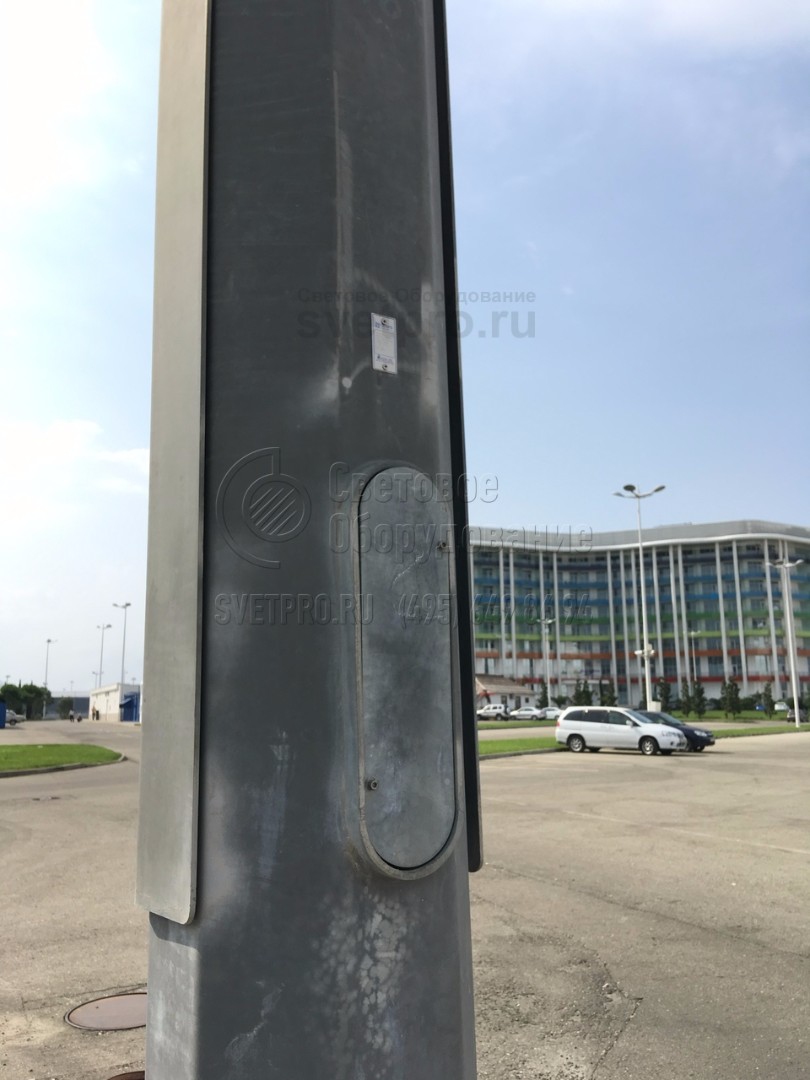

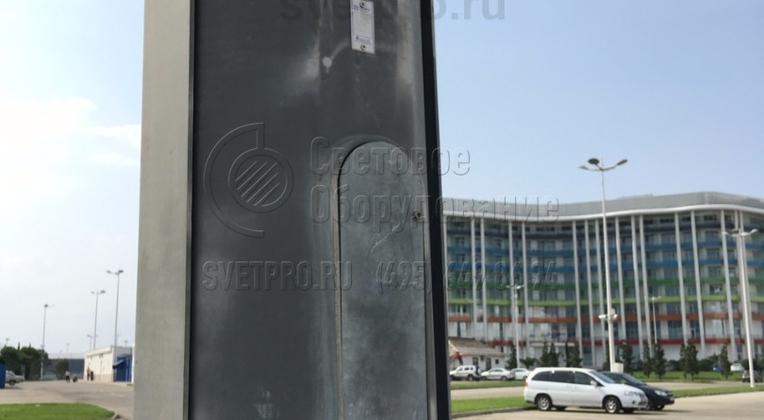

В нижней (неподвижной) части ствола, на высоте 500 мм от уровня земли, расположен лючок для обслуживания электрокомплектующих размером 400х110 (130) мм. Питающий кабель проходит внутри полого ствола опоры. Опоры устанавливаются вкапыванием (заглубление на 1,0-1,7 м) или на фундамент с закладной деталью.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
ВНИМАНИЕ
Практически все стандартные опоры и мачты производимые VALMONT POLSKA могут иметь складывающийся вариант.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

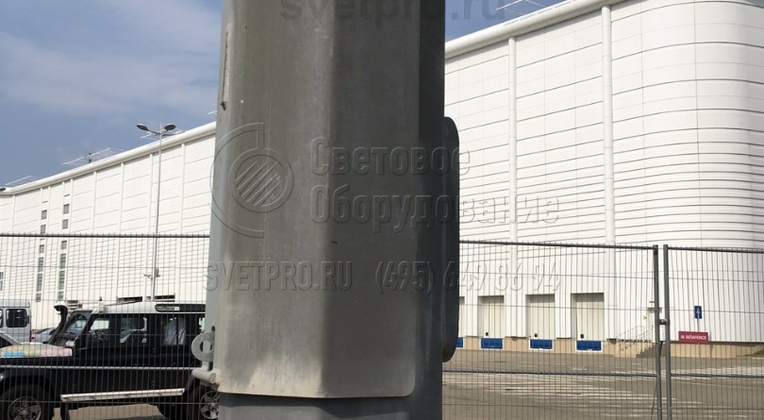

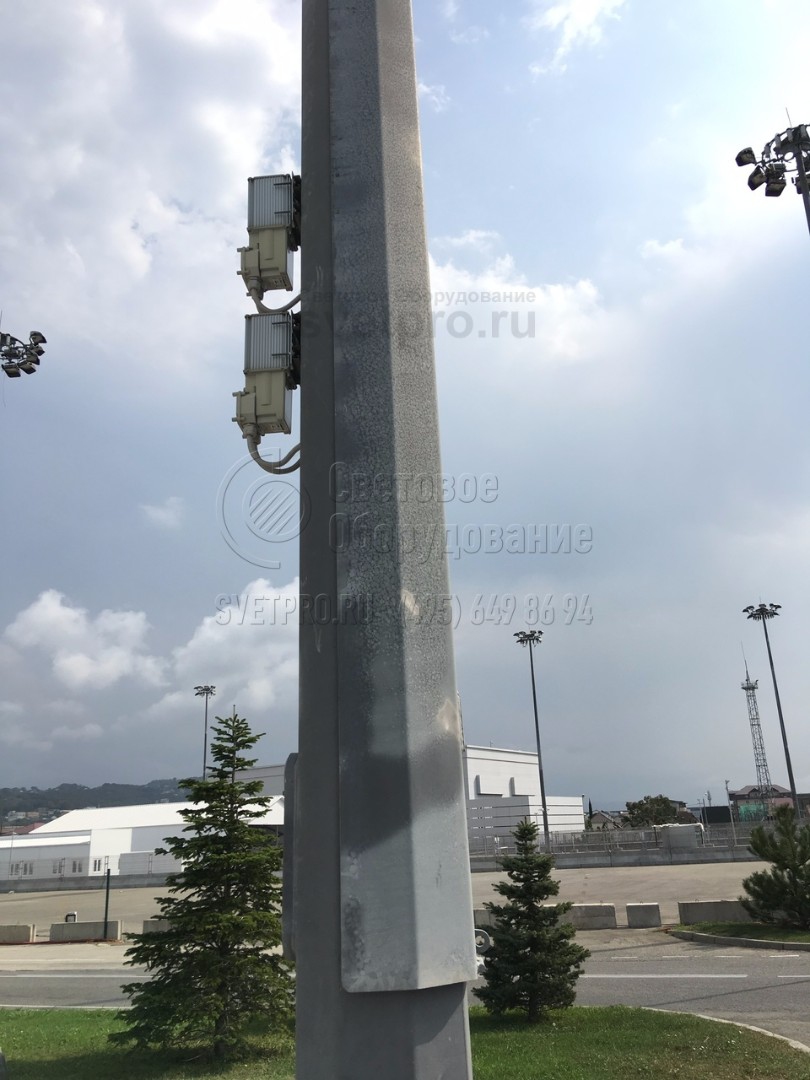

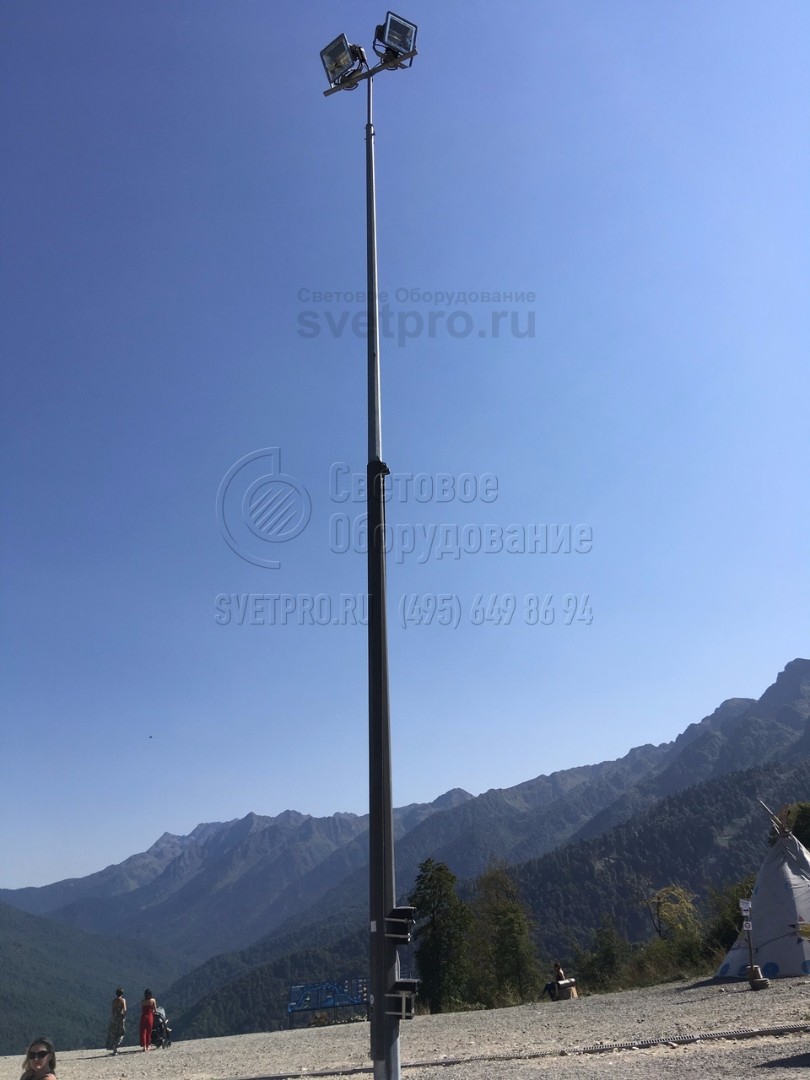

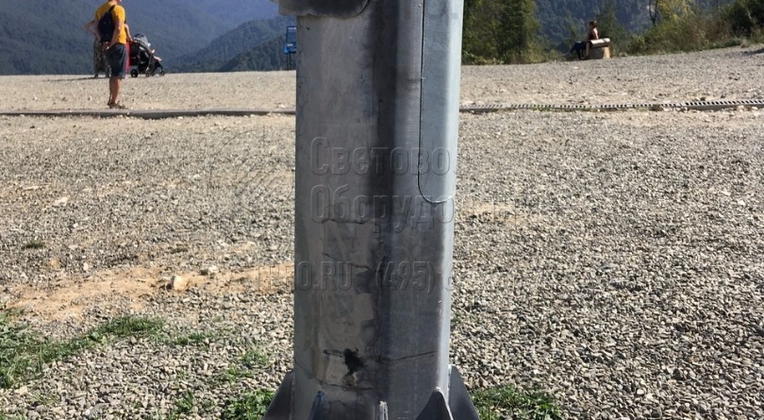

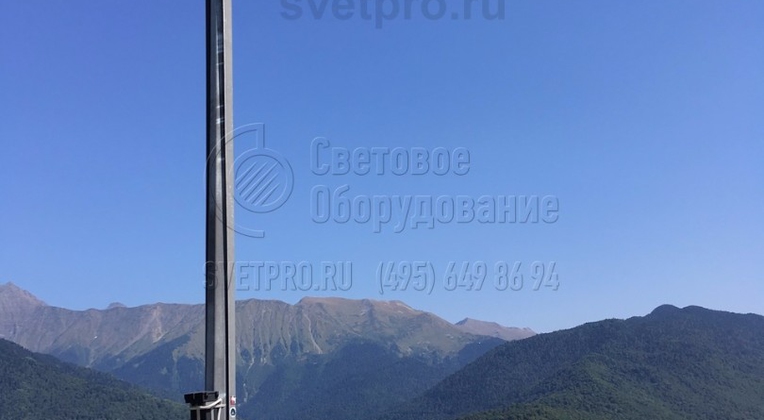

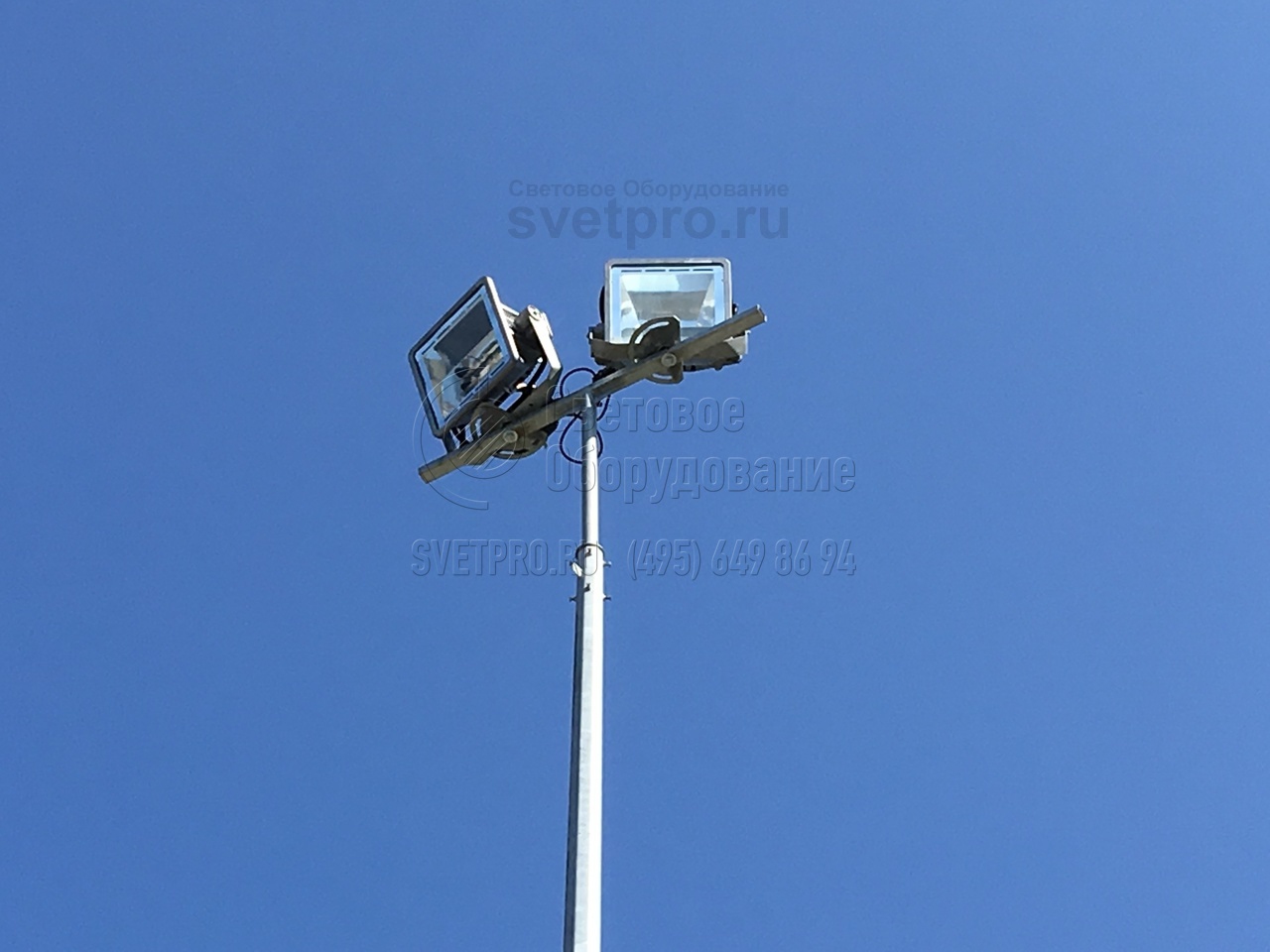

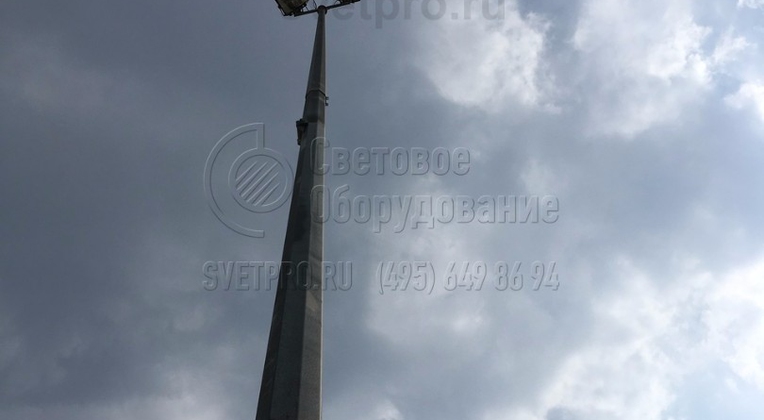

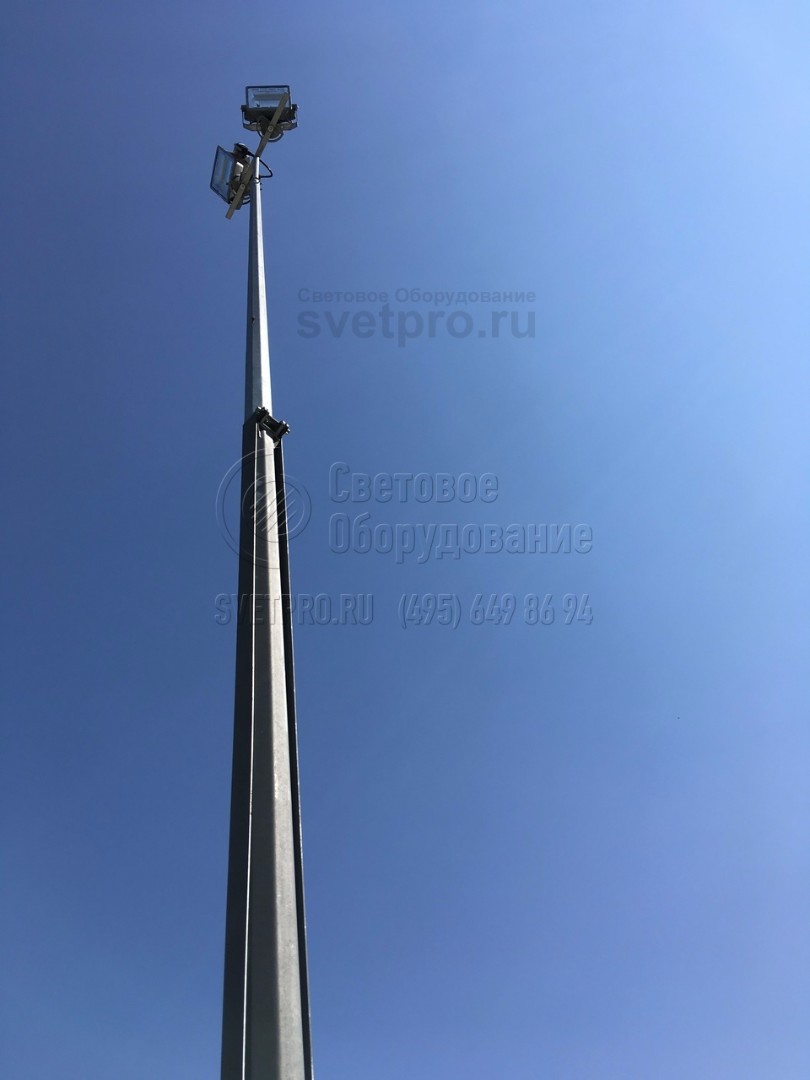

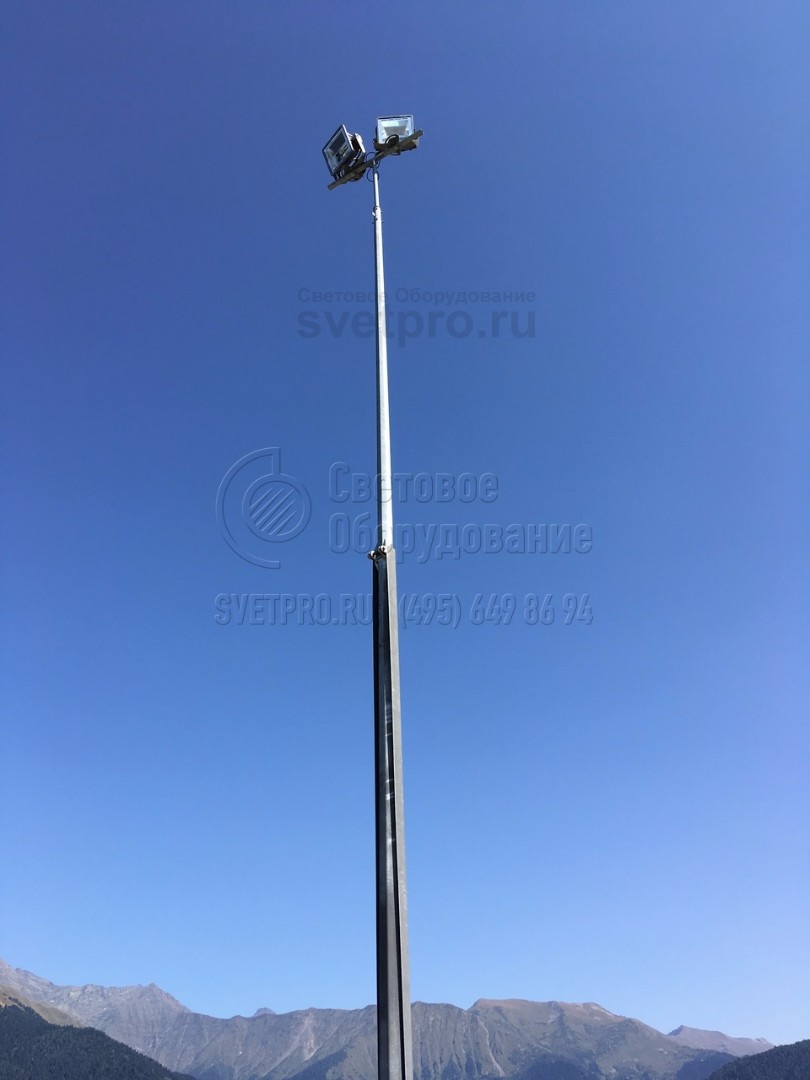

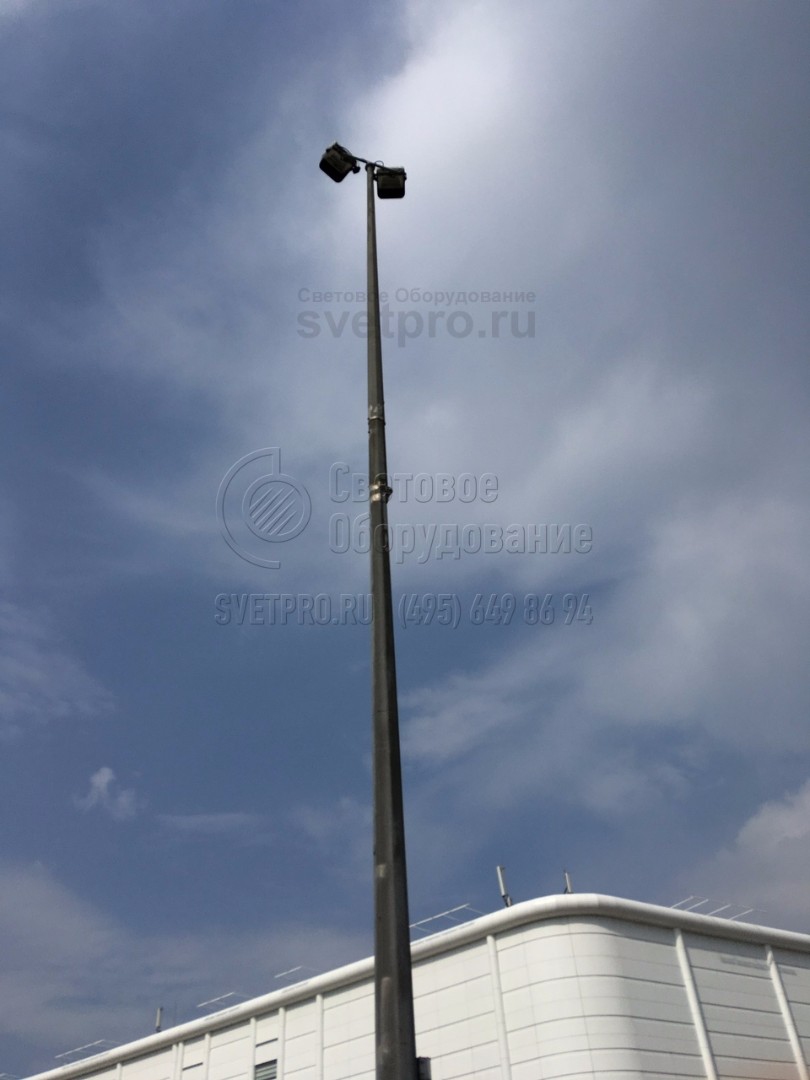

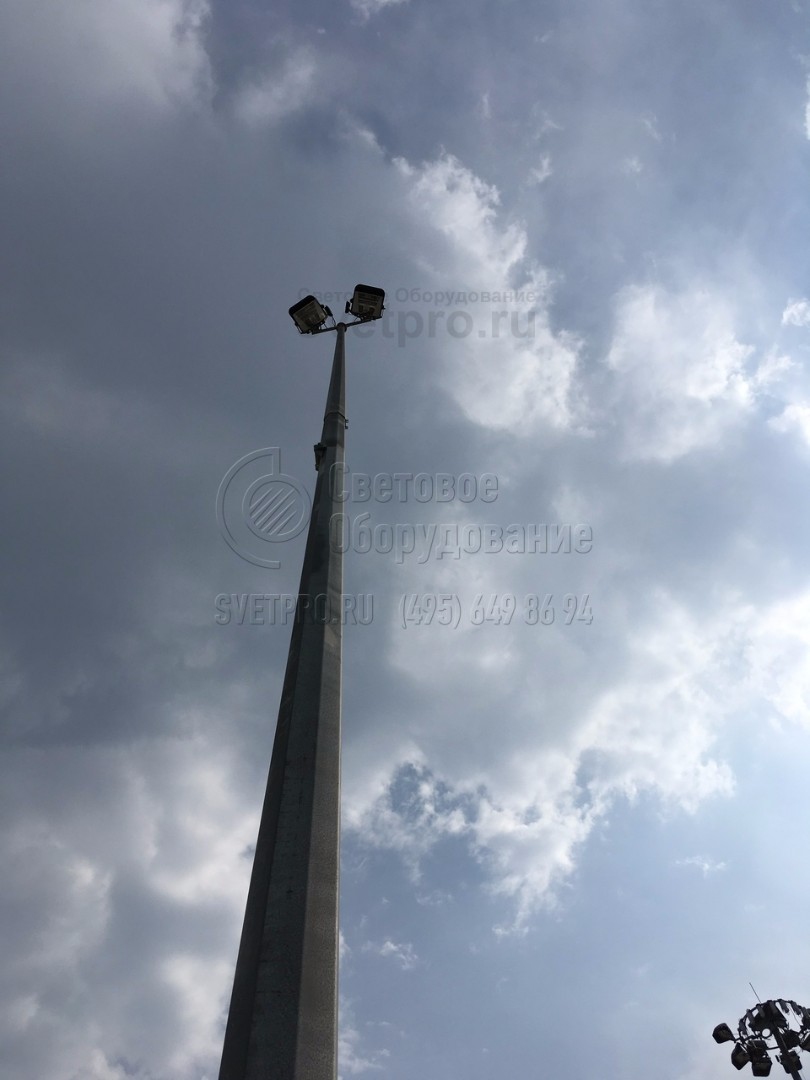

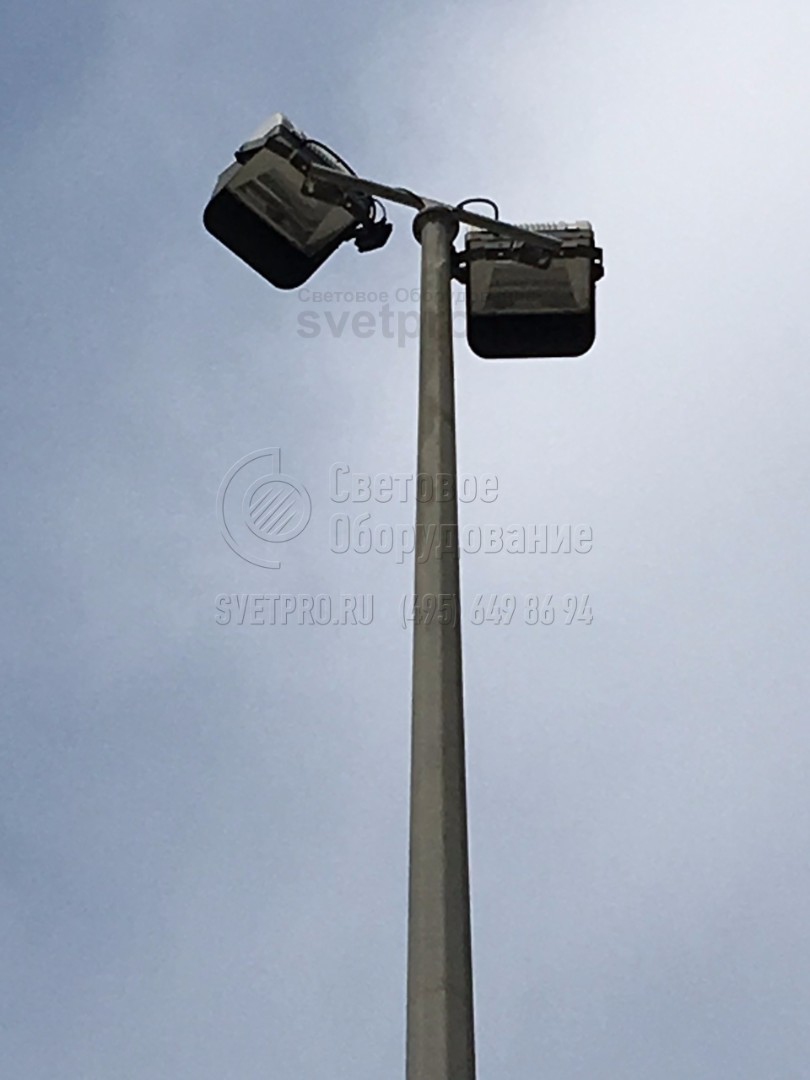

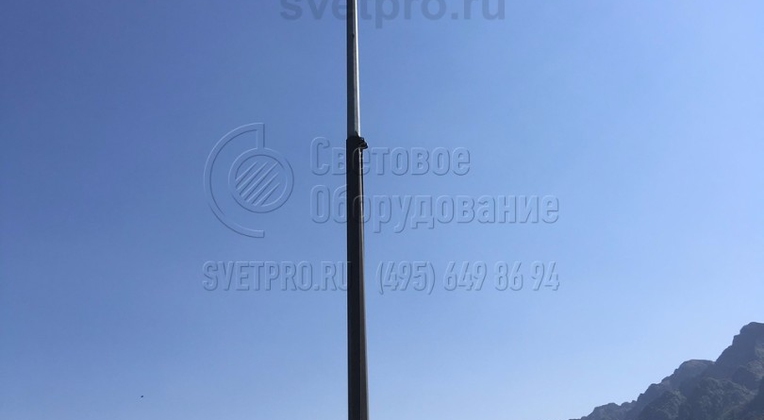

Пример использования опор
