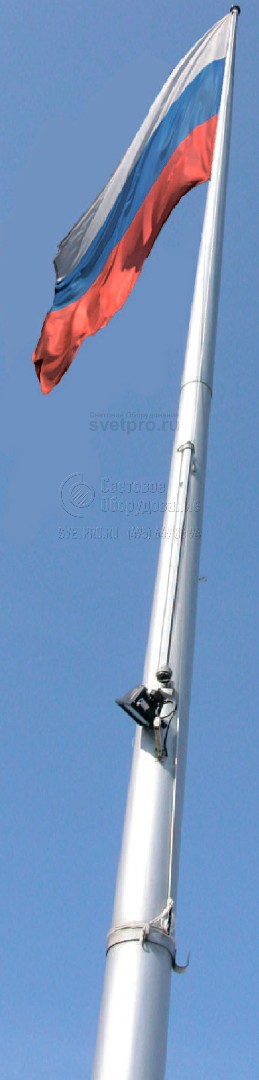

Sirius P Стальной флагшток круглый

Главная > Бренды > Опоры: Valmont > Sirius P Стальной флагшток круглый
Область применения:
  • Для установки флагов и другой символики на улицах, автозаправочных станциях, площадях, стадионах и пр.
Назначение:
  • Флагштоки
Артикул производителя: Sirius P
Количество крепежный отверстий: 4
Материал: Оцинкованная сталь
Покрытие: Порошковая или гидродинамическая краска
Нагрузка на опору: 47-132 кг
Нижний диаметр: 134-206 мм
Верхний диаметр: 60 мм
Вес: 5 кг
Высота: 6-12 м

Производитель «Опоры: Valmont», Польша

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

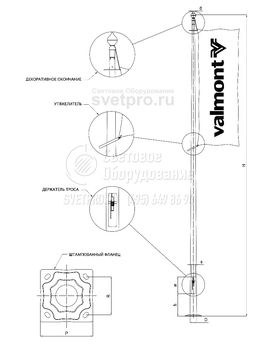

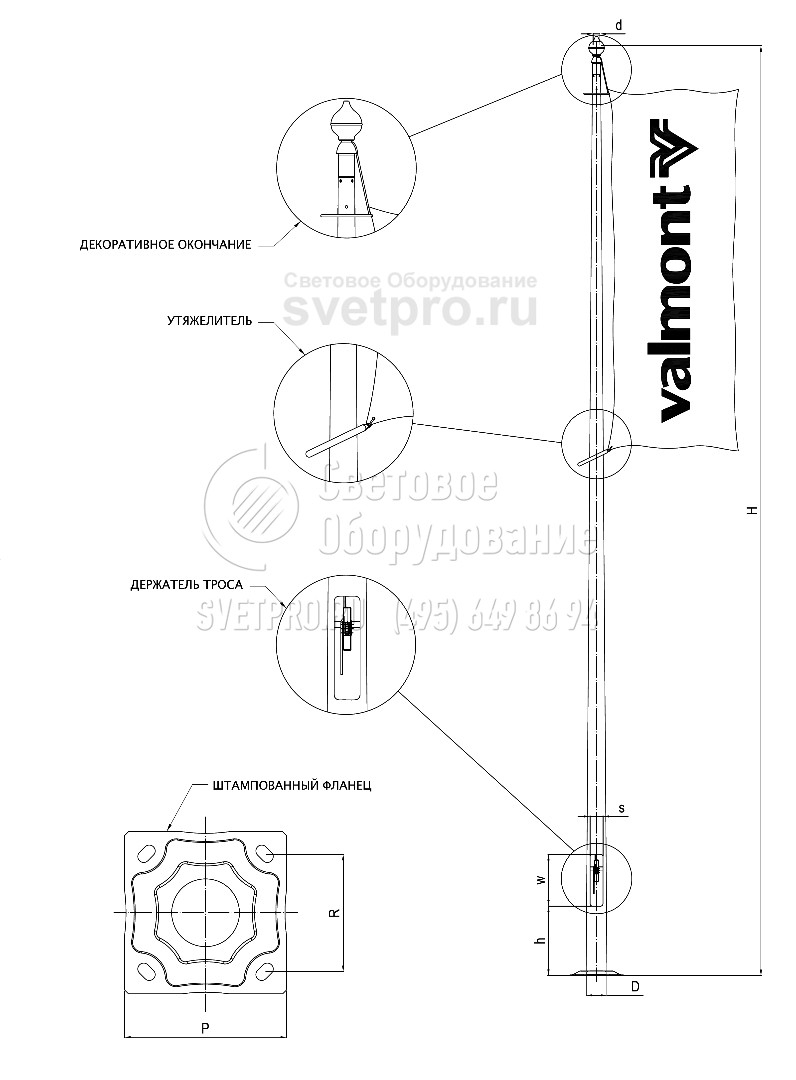

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры флагштоков Sirius P

Тип опорыВысота опоры H, мВерхний диаметр опоры d, ммНижний диаметр опоры D, ммВысота люка W, ммШирина люка s, ммРасст. люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммНагрузка на опору, кгРазмеры фундамента, смДлина вкапываемой части h, мм
Sirius P - 6 6 60 134 400 85 500 271/200 М18 47 100/30 1000
Sirius P - 7 7 60 146 400 100 500 412/300 М24 64 100/43 1000
Sirius P - 8 8 60 158 400 100 500 412/300 М24 76 100/43 1200
Sirius P - 9 9 60 170 400 100 500 412/300 М24 88 120/43 1200
Sirius P - 10 10 60 182 400 110 500 412/300 М24 101 120/43 1500
Sirius P - 11 11 60 194 400 110 500 412/300 М24 117 150/43 1500
Sirius P - 12 12 60 206 400 110 500 412/300 М24 132 150/43 1700
* в состав опоры входят: декоративное окончание, утяжелитель, держатель троса, трос

Несущая способность флагштоков Sirius P

Высота опоры H, мВес, кгПлощадь флага в зависимости от ветровой зоны, кв.мИзгибающий момент на уровне фланца, кГмУсилие на срез на уровне фланца, кг
Зона IЗона IIЗона IIIЗона IVЗона V
6 5 16 12 9 6 4 485 130
7 5 14 10 7 5 3 543 131
8 5 16 11 7 5 3 694 148
9 5 17 11 8 5 3 654 165
10 5 21 15 11 7 5 1286 211
11 5 23 16 11 8 6 1562 237
12 5 23 15 11 7 5 1680 243

ОПИСАНИЕ

В праздничные дни, при проведении спортивных состязаний и культурно-развлекательных мероприятий, непременным атрибутом является наличие флагов. Они украшают и придают особый колорит. Флаги вывешиваются на территории АЗС, офисов крупных компаний, при этом их цвет соответствует принятой компанией цветовой символике. Учитывая важность назначения, для размещения флагов и другой рекламной продукции: вывески, транспаранты, их размещают на флагштоках.

Флагшток Sirius P производится польской компанией VALMONT. Он состоит из стальной круглой опоры, высотой 6-12 метров, троса, утяжелителя и декоративного навершия. Вес флагштока – от 47 до 132 кг. Верхний диаметр флагштока, составляющий 60 мм, ориентирован на установку декоративного элемента, придающего конструкции художественную завершенность. Нижний диаметр составляет 134-206 мм. К нижней части флагштока приваривается квадратный штампованный фланец 271/200 (412/300) мм, предназначенный для установки конструкции на фундамент с закладной деталью, предварительно вкопанный на глубину 1,0-1,7 м. Фиксация соединения – гайками и шайбами. Установка. Поверхность Sirius P защищена от коррозии методом горячего цинкования.

Подъем и опускание флага является простой манипуляцией. Высоту подъема флага можно изменять, а площадь его поверхности, определяется высотой флагштока и ветровой зоной эксплуатации. Вес, устанавливаемого флага или иной рекламной продукции, не должен превышать 5 кг. При необходимости освещения флагштока, на нем может устанавливаться светильник. Питающий кабель, как и трос, размещаются в полом стволе. Для их обслуживания имеется лючок 400х85 (100,; 110) мм, расположенный на высоте 500 мм от фланцевого соединения.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

РайонХарактерное давление ветраХарактерная скорость ветра
ЗОНА Ia* qk=170Па Vk=16,7 м/с
Зона I qk=230Па Vk=19,4 м/с
ЗОНА II qk=300Па Vk=22,2 м/с
ЗОНА III qk=380Па Vk=25,0 м/с
ЗОНА IV qk=480Па Vk=28,1 м/с
ЗОНА V qk=600Па Vk=31,4 м/с
ЗОНА VI* qk=730Па Vk=34,6 м/с
ЗОНА VII* qk=850Па Vk=37,3 м/с

* Не включено в таблицу с результатами расчетов нагрузки

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
