Стальная молниеотводная мачта

Главная > Бренды > Опоры: Valmont > Стальная молниеотводная мачта
Область применения:
  • Для защиты от ударов молний зданий и со-оружений и перенапряжения в питающей сети.
Назначение:
  • Молниеотводы
Артикул производителя: Молниеотводная мачта
Установка: Производится либо с заглублением (вкапываемая часть равна 2,0 м), либо на фундамент.
Количество крепежный отверстий: 4
Материал: Оцинкованная сталь
Покрытие: Порошковая или гидродинамическая краска
Нагрузка на опору: 269-805 кг
Нижний диаметр: 230-420 мм
Высота: 18-30 м

Производитель «Опоры: Valmont», Польша

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

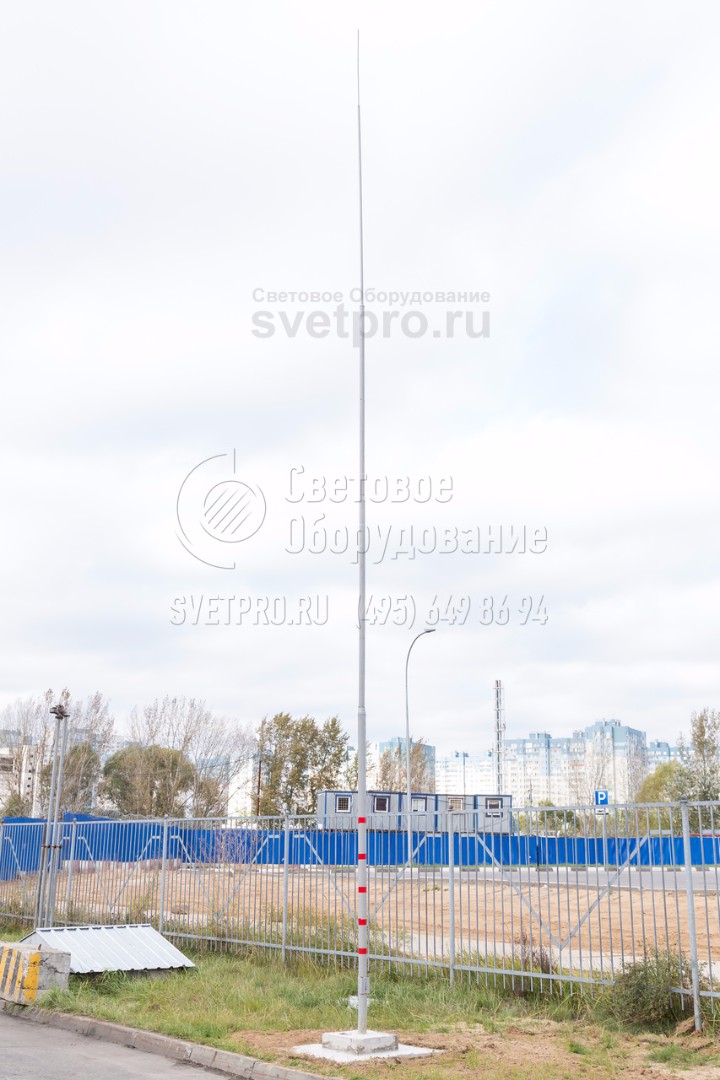

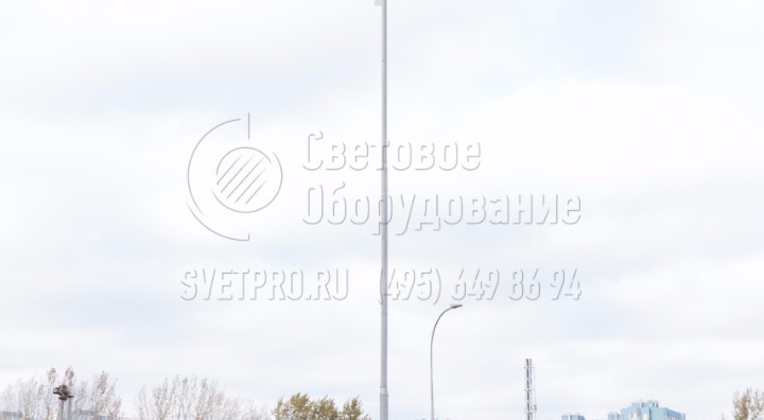

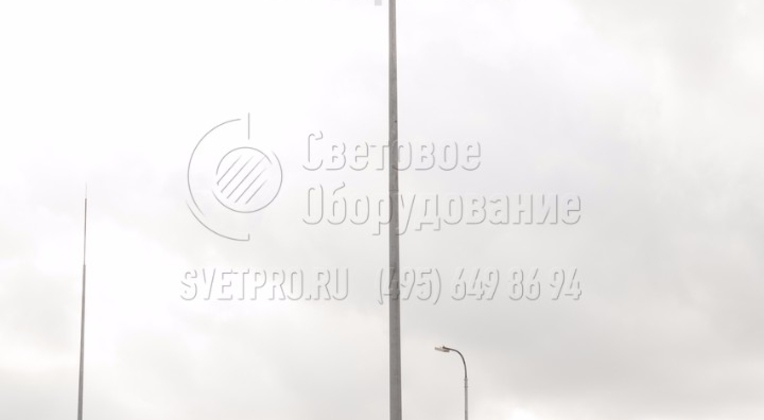

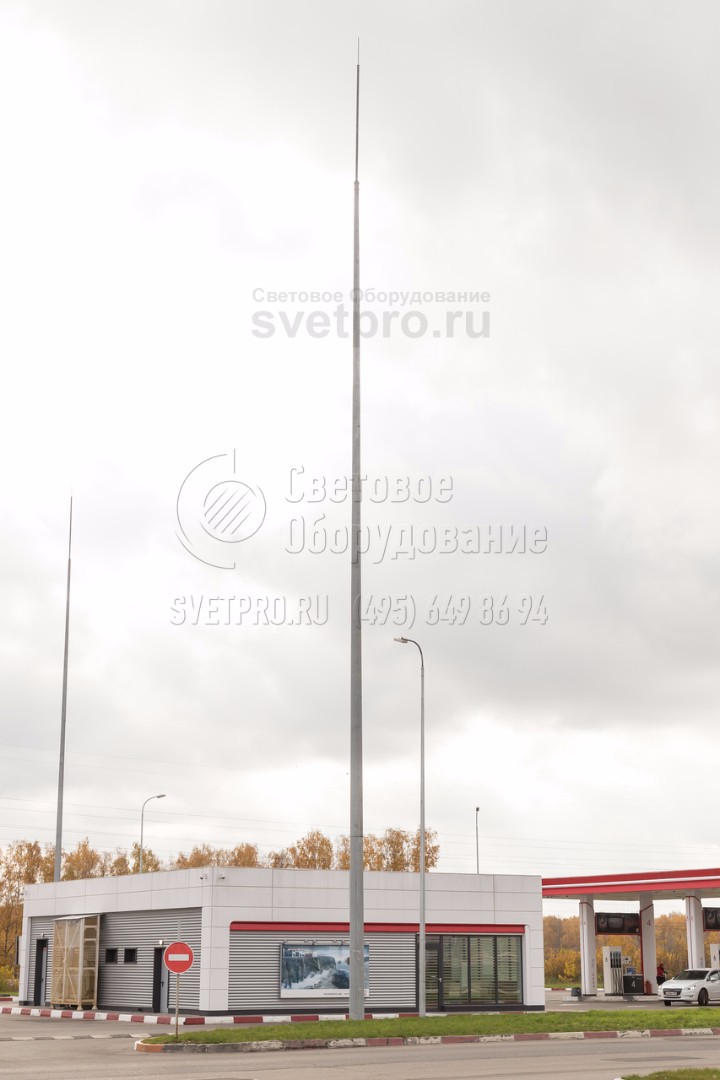

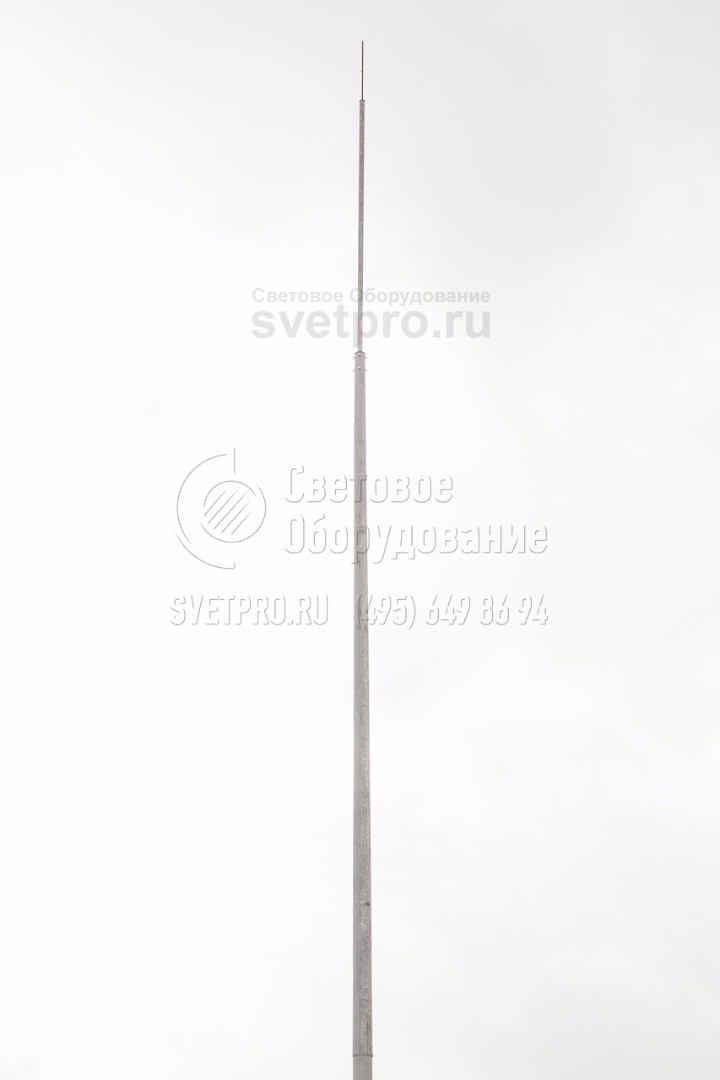

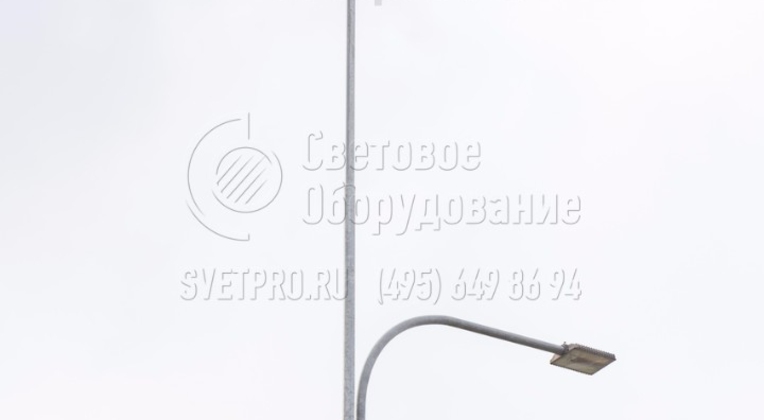

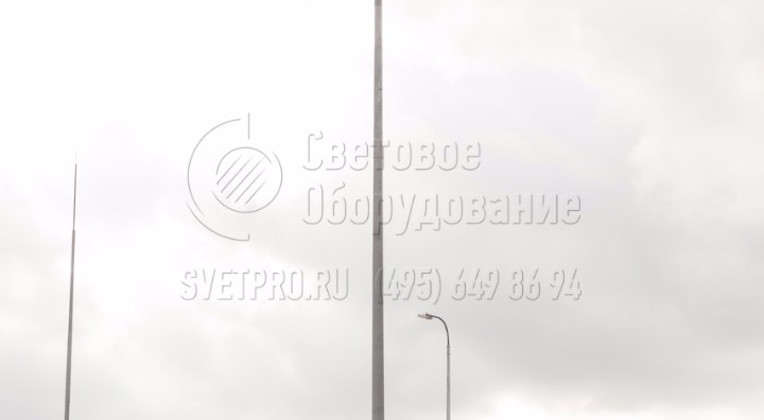

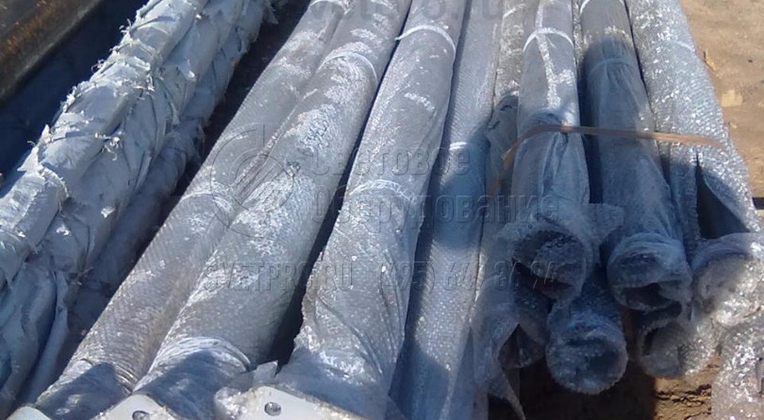

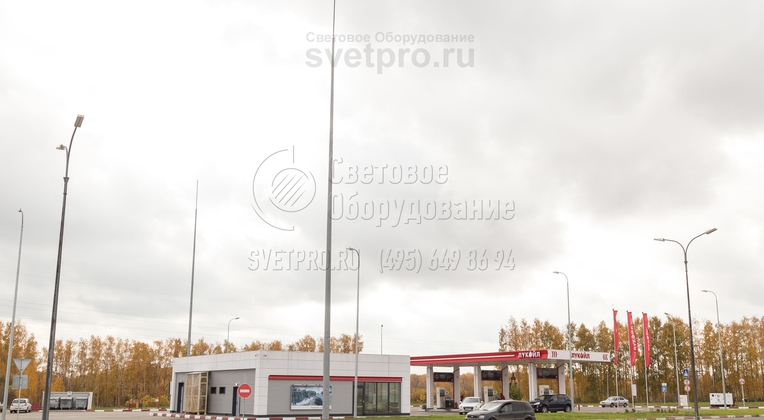

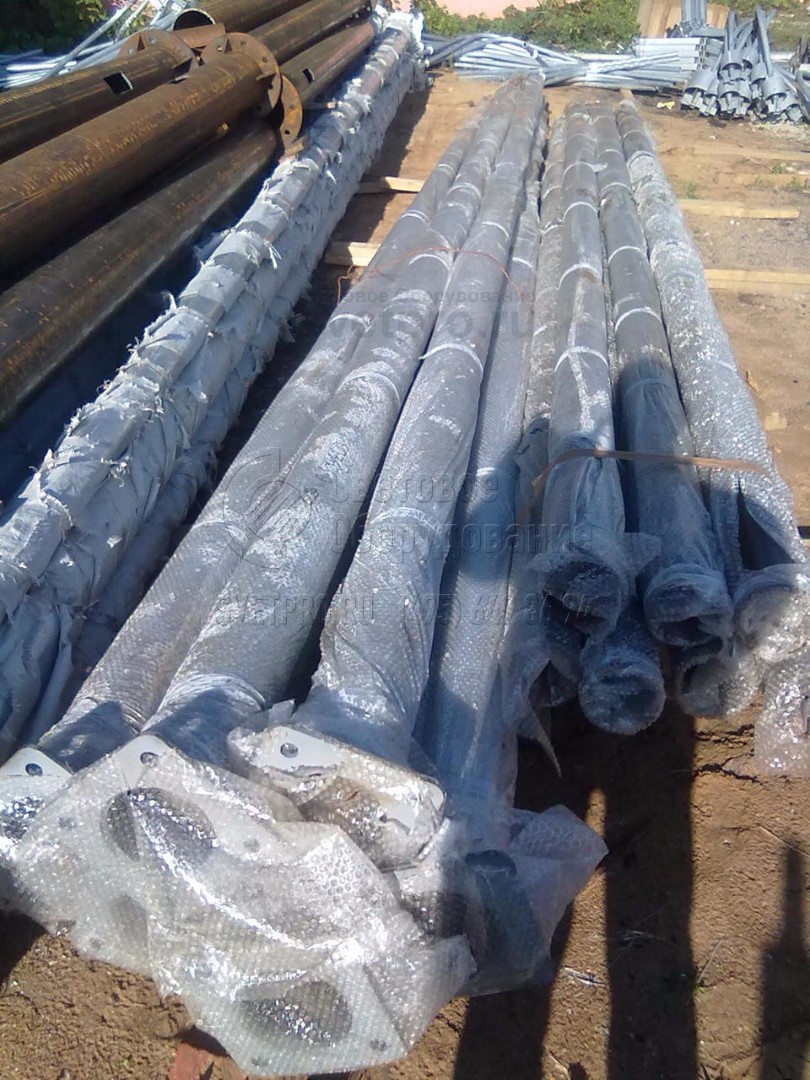

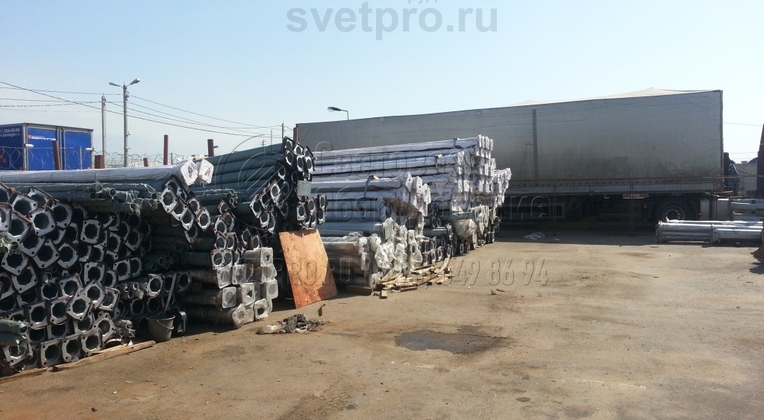

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры молниеотводных мачт

Тип опорыВысота опоры H, мНижний диаметр опоры D, ммВысота люка W, ммШирина люка s, ммРасст. люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммНагрузка на опору, кгРазмеры фундамента, смДлина вкапываемой части h, мм
СММ - 18 18 230 500 130 500 420/300 М27/1350 269 F-1 2000
СММ - 20 20 265 500 140 500 440/300 М33/1700 347 F-2 2000
СММ - 22 22 310 500 150 500 440/300 М33/1700 455 F-2
СММ - 24 24 340 500 160 500 540/400 М33/1700 524 F-5/1
СММ - 26 26 355 500 170 500 540/400 М33/1700 583 F-5/1
СММ - 28 28 390 500 180 500 560/400 М39/2000 713
СММ - 30 30 420 500 190 500 650/500 М39/2000 805

ОПИСАНИЕ

Одним из видов специальных конструкций, выпускаемых компанией VALMONT (Польша), является молниеотводная мачта. Основой для нее стали два элемента: граненая стальная мачта и металлический стержень – молниеприемник. Высота молниеотводной мачты складывается из их общей высоты и составляет от 18 до 30 метров. Молниеприемник крепится к мачте фланцевым соединением. Мачта молниеотвода имеет конусную форму. Граненая структура обеспечивает прочность и устойчивость к ветровым нагрузкам. Защита поверхности выполнена методом горячего цинкования. При необходимости наносится порошковая краска или гидродинамическое окрашивание поверхности в цвет палитры каталога RAL или AKZO. Заземляющий кабель проходит внутри полого ствола мачты. Для обслуживания в нижней секции ствола на высоте 500 мм от земли устроен лючок 500х130 (140-190) мм, надежно закрываемый крышкой. Нижняя часть ствола завершается плоским квадратным фланцем (420 (440) /300, 540 (560) /400 или 650/500 мм) с отверстиями, обеспечивающим установку мачт на фундамент с закладной металлической деталью.

Установка молниеотводных мачт, высотой 18 и 20 м производится либо с заглублением (вкапываемая часть равна 2,0 м), либо на фундамент. Прямостоечный вариант установки более высоких мачт, согласовывается с производителем. Тип фундамента, рекомендуемый для мачт, высотой менее 28 м – F-1, F-2,F-5/1. Для мачт 28 и 30 м, тип фундамента определяется с учетом условий эксплуатации.

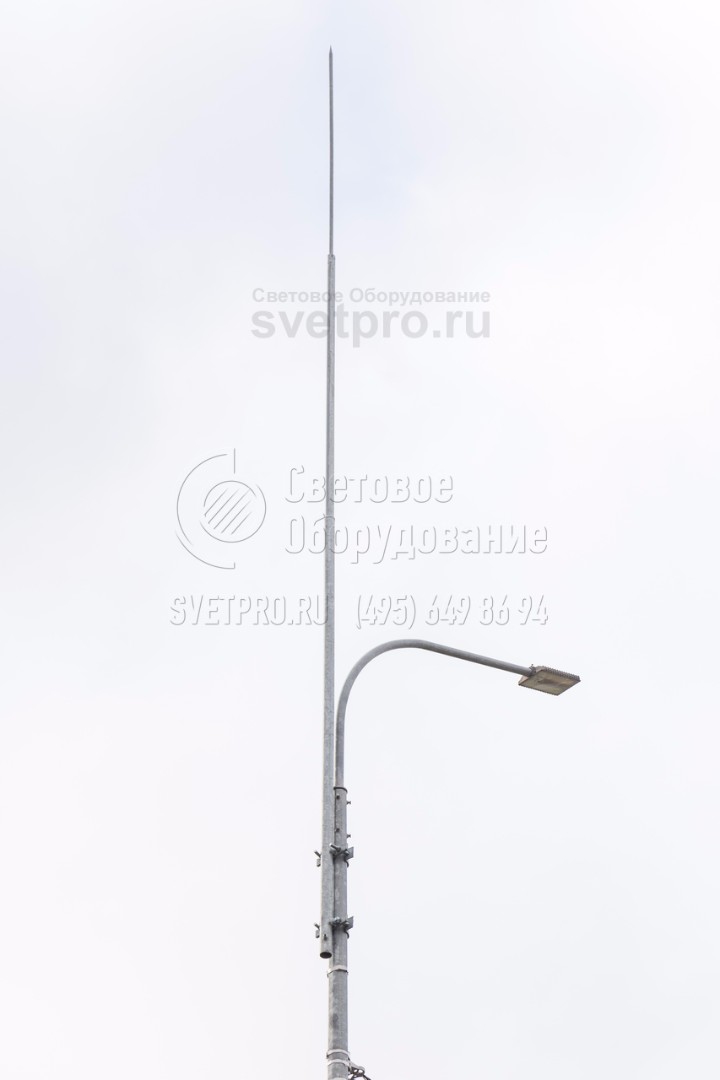

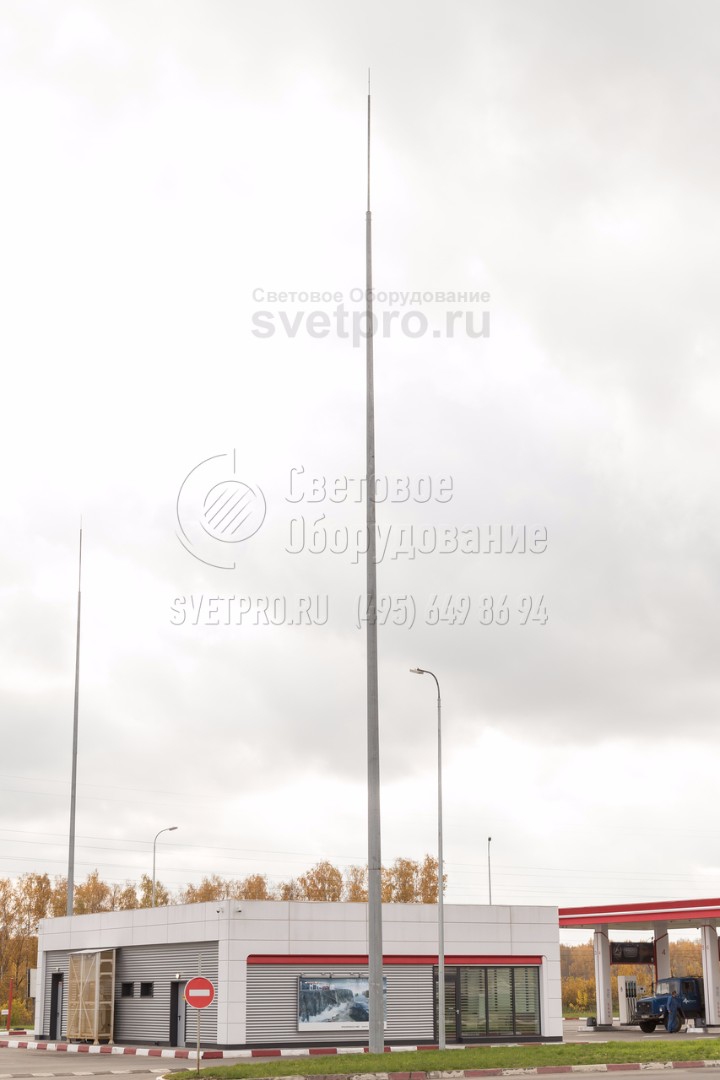

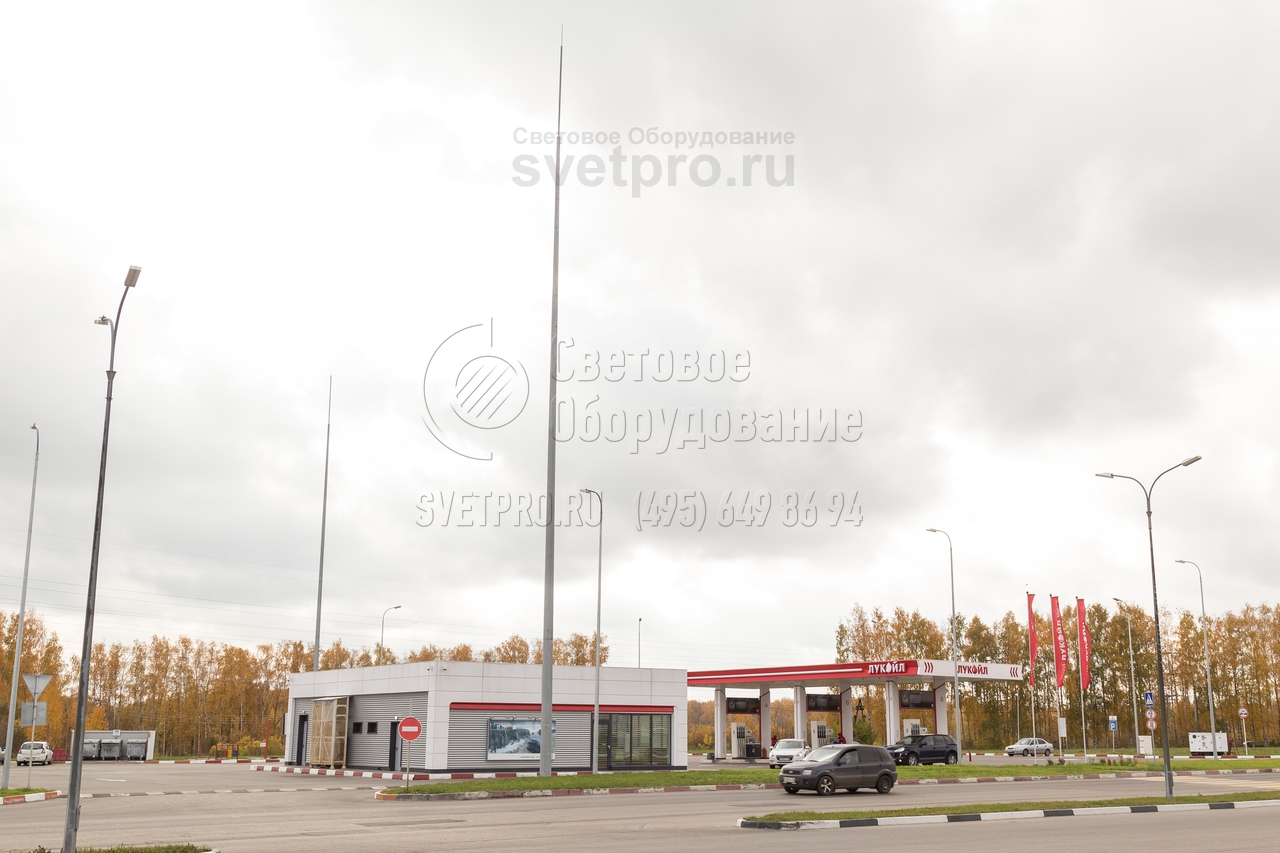

Наличие молниеотвода является обязательным условием эксплуатации пожара - и взрывоопасных объектов: АЗС, складов жидкого и газообразного топлива и иных. Установка молниеприемника может сочетаться с установкой осветительных приборов.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
