Sunpole P Опора для установки солнечных батарей
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Sunpole P |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 120-215 кг |
Нижний диаметр: | 202-253 мм |
Верхний диаметр: | 100 мм |
Высота: | 6-9 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

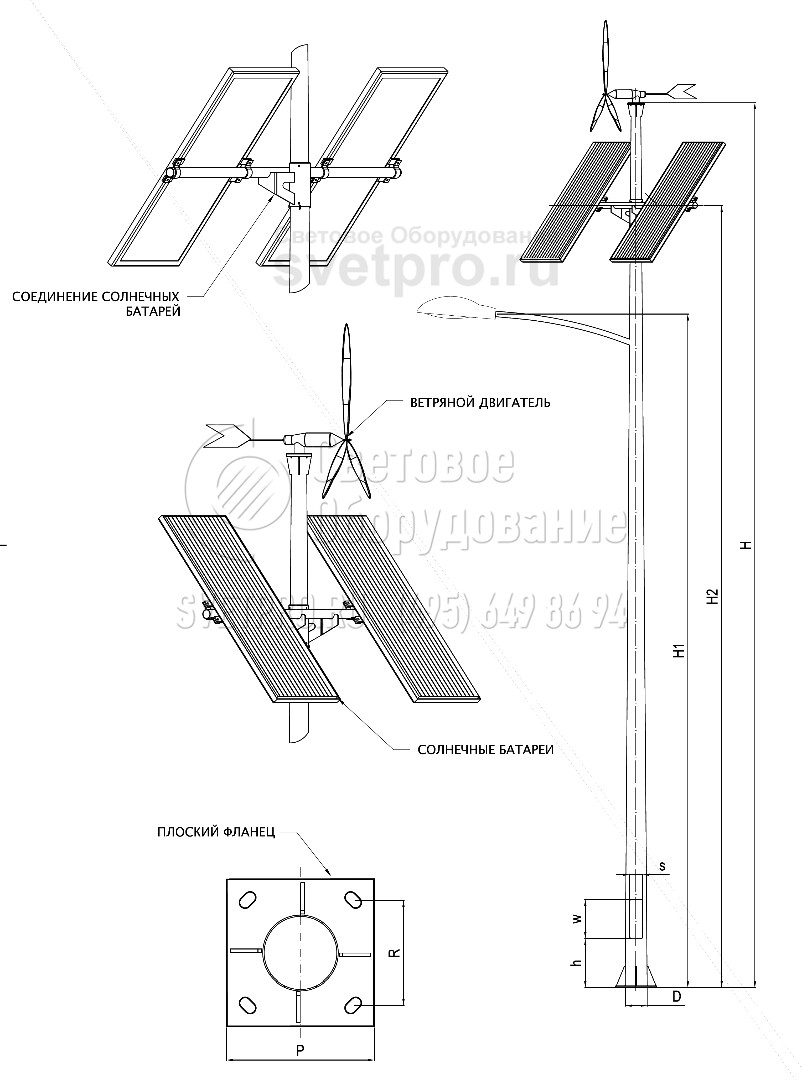

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sunpole P
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Sunpole P - 6 | 6 | 100 | 202 | 400 | 130 | 500 | 420/300 | М24 | 120 | 150/43 | 1000 |
Sunpole P - 7 | 7 | 100 | 219 | 400 | 130 | 500 | 420/300 | М24 | 167 | 150/43 | 1000 |
Sunpole P - 8 | 8 | 100 | 236 | 400 | 130 | 500 | 420/300 | М24 | 180 | 150/43 | 1200 |
Sunpole P - 9 | 9 | 100 | 253 | 400 | 130 | 500 | 420/300 | М27 | 215 | F-1 | 1200 |
Несущая способность опор Sunpole P
Высота опоры H, м | Ветряной двигатель | Солнечные батареи | Светильники | H1, м | H2, м | |||
---|---|---|---|---|---|---|---|---|
кг | кв.м | кг | кв.м | кг | кв.м | |||
6 | 30 | 0,7 | 50 | 2,2 | 12 | 0,1 | 7,5 | 7 |
7 | 30 | 0,7 | 50 | 1,8 | 12 | 0,1 | 6,5 | 6 |
8 | 30 | 0,9 | 50 | 2,2 | 12 | 0,1 | 5,5 | 5 |
9 | 30 | 1,1 | 50 | 2,2 | 12 | 0,1 | 1,5 | 4 |
* Максимальная ветровая нагрузка 22 м/с |
ОПИСАНИЕ
Использование для освещения объектов альтернативных источников энергии: ветряной, солнечной, требует и наличия высотных конструкций, на которых они могут быть одновременно размещены. Компания VALMONT (Польша) наладила производство круглых стальных опор Sunpole P. Опоры, высотой 6-9 м, имеют изящную, надежную, устойчивую конструкцию, обеспечиваемую процессом изготовления, в частности, для сваривания продольного шва применяется плазменная сварка, защита от коррозии соответствует требованиям стандарта EN ISO 1461 и наносится методом горячего цинкования. Финишное окрашивание может быть произведено в цвет из палитры каталога RAL или AKZO.
Установка оборудования на опоре производится в определенной очередности. Высота H1 определяет высоту размещения светильника, H2 – высоту размещения солнечных батарей и H – высоту установки ветряного двигателя. Вес применяемого оборудования – фиксированный, а площадь его поверхности, определяется высотой опоры:
ветряной двигатель – 30 кг, 0,7 м2 при высоте 6 и 7 м, 0,9 м2 – 8 м, 1,1 м2 – 9 м;
солнечные батареи – 50 кг, 2,2 м2 при высоте 6, 8, 9 м, 1,8 м2 – 7 м;
светильник – 12 кг, 0,1 м2.
Область применения Sunpole P ограничена ветровой нагрузкой 22 м/с.
В нижнем стволе опоры, на высоте 500 мм от фланцевого соединения имеется лючок для обслуживания 400х130 мм, закрытый крышкой.
При установке опоры вкапыванием, глубина подземной части для опор высотой 6 и 7 м составляет – 1,0 м, 8 и 9 м – 1,2 м. Для установки на фундамент к нижней части опоры приварен плоский квадратный фланец 420/300 мм с отверстиями. Фиксация фланца к анкерам М24 (М27) закладной детали фундамента F150V43, а для опор 9 м – F-1, производится гайками и шайбами.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

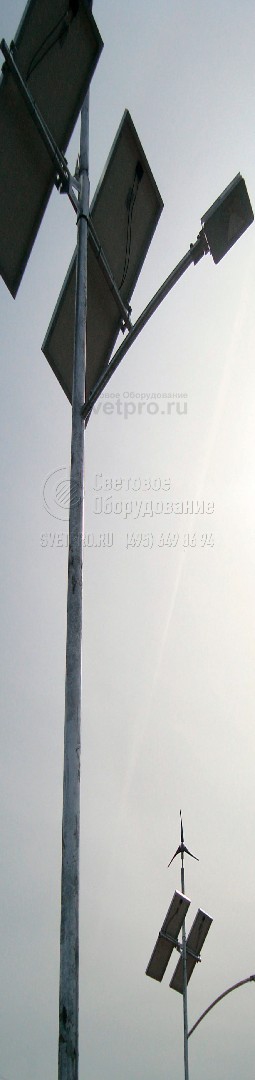

Фотогалерея
