TuboTraffic BR Трубчатые ворота для светофора
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | TuboTraffic BR |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 328-890 кг |
Высота: | 6 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры ворот TuboTraffic BR
Тип опоры | Высота опоры H, м | Ширина ворот w, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, м | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|
TuboTraffic BR - 6/328 | 6 | 10 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x1,7 | 328 |
TuboTraffic BR - 6/339 | 6 | 11 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x1,7 | 339 |
TuboTraffic BR - 6/376 | 6 | 12 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x1,7 | 376 |
TuboTraffic BR - 6/387 | 6 | 13 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x1,7 | 387 |
TuboTraffic BR - 6/432 | 6 | 14 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x1,7 | 432 |
TuboTraffic BR - 6/443 | 6 | 15 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 443 |
TuboTraffic BR - 6/616 | 6 | 16 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 616 |
TuboTraffic BR - 6/627 | 6 | 17 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 627 |
TuboTraffic BR - 6/628 | 6 | 18 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 628 |
TuboTraffic BR - 6/639 | 6 | 19 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 639 |
TuboTraffic BR - 6/724 | 6 | 20 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 724 |
TuboTraffic BR - 6/735 | 6 | 21 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1x2 | 735 |
TuboTraffic BR - 6/890 | 6 | 22 | 400 | 110 | 600 | 440/300 | M30/1090(x16) | 1,4x2,5 | 890 |
ОПИСАНИЕ

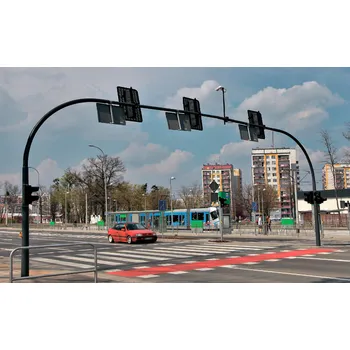

Трубчатые ворота для светофора, изготовленные компанией VALMONT (Польша), характеризуются высоким качеством применяемой стали, надежной защитой поверхности от коррозии, нанесенной методом горячего цинкования, устойчивостью, обусловленной способом установки и применяемыми способами соединения составных частей.
Высота ворот составляет 6 метров, ширина обеспечивает возможность подбора для оснащения различных дорог, при этом, максимальная ширина – 22 метра. Поперечная часть ворот состоит из нескольких составных частей и присоединяется к боковым опорам разъемным фланцевым соединением. Такая конструкция упрощает транспортировку ворот. Светосигнальное оборудование устанавливается на вертикальной и горизонтальной части ворот. Вес 1 светофора, устанавливаемого на поперечной (выносной) части, не выше 30 кг, а площадь его поверхности – не более 1,3 м2. Ворота могут использоваться для установки иного оборудования, к примеру, камер видеорегистрации. Протягивание кабелей, установка управляющей аппаратуры, производится в полом стволе ворот. Лючок обслуживания находится на уровне 600 мм от земли. Его размер 400х110 мм.
Ворота TuboTraffic BR устанавливаются на фундамент размером: 1,0х1,7 м, 1,0х2,0 м, 1,4х2,5 м (в зависимости от ширины). Фланец опорной части – плоский квадратный 440/300 мм. Закладной шаблон фундамента содержит анкерные болты М30/1090. На выводы болтов ворота устанавливаются отверстиями фланца и фиксируются гайками. Вес ворот от 328 до 890 кг.
Предусмотрена возможность окрашивания ворот в цвет палитры RAL или AKZO.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
