TuboTraffic BTR Трубчатые ворота для светофора с освещением дороги

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > TuboTraffic BTR Трубчатые ворота для светофора с освещением дороги
Область применения:
  • Для установки светосигнального оборудования и информационных дорожных знаков на улицах и магистралях.
Назначение:
  • Опоры освещения
Артикул производителя: TuboTraffic BTR
Количество крепежный отверстий: 4
Материал: Оцинкованная сталь
Покрытие: Порошковая или гидродинамическая краска
Нагрузка на опору: 412-974 кг
Высота: 6 м

Производитель «Опоры: Valmont», Польша

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры ворот TuboTraffic BTR

Тип опорыВысота опоры H, мВысота подвеса прожектора H1, мШирина ворот w, ммВысота люка W, ммШирина люка s, ммРасст. люка от земли h, ммФланец и расстояние между анкерными болтами P/R, ммАнкерный болт, ммРазмеры фундамента Hf/Sf, мНагрузка на опору, кг
TuboTraffic BTR - 6/412 6 8-12 10 400 110 600 400/300 M30/1090(x8) 1x1,7 412
TuboTraffic BTR - 6/423 6 8-12 11 400 110 600 400/300 M30/1090(x8) 1x1,7 423
TuboTraffic BTR - 6/460 6 8-12 12 400 110 600 400/300 M30/1090(x8) 1x1,7 460
TuboTraffic BTR - 6/471 6 8-12 13 400 110 600 400/300 M30/1090(x8) 1x1,7 471
TuboTraffic BTR - 6/516 6 8-12 14 400 110 600 400/300 M30/1090(x8) 1x1,7 516
TuboTraffic BTR - 6/527 6 8-12 15 400 110 600 400/300 M30/1090(x8) 1x2 527
TuboTraffic BTR - 6/700 6 8-12 16 400 110 600 540/400 M30/1090(x8) 1x2 700
TuboTraffic BTR - 6/711 6 8-12 17 400 110 600 540/400 M30/1090(x8) 1x2 711
TuboTraffic BTR - 6/712 6 8-12 18 400 110 600 540/400 M30/1090(x8) 1x2 712
TuboTraffic BTR - 6/723 6 8-12 19 400 110 600 540/400 M30/1090(x8) 1x2 723
TuboTraffic BTR - 6/808 6 8-12 20 400 110 600 540/400 M30/1090(x8) 1x2 808
TuboTraffic BTR - 6/819 6 8-12 21 400 110 600 540/400 M30/1090(x8) 1x2 819
TuboTraffic BTR - 6/974 6 8-12 22 400 110 600 560/460 M30/1090(x16) 1,4x2,5 974

ОПИСАНИЕ

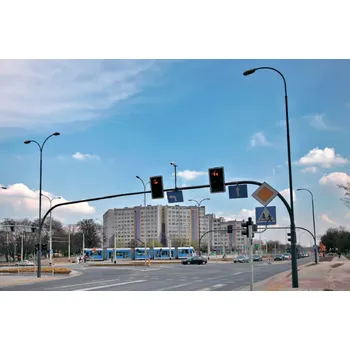

Трубчатые ворота TuboTraffic BTR, производимые компанией VALMONT (Польша), предназначены не только для размещения светосигнального оборудования над полосами дорожного движения, но и для одновременного освещения улиц и дорог. Конструкция обладает высокой устойчивостью к воздействию атмосферных факторов, обеспечиваемая нанесением методом горячего цинкования, слоя цинка. Качество сварных швов поперечной части ворот и фланцевые соединения, объединяющие вертикальную и выносную часть конструкции, а также точный расчет диаметра, применяемой трубной продукции, позволяют нести немалую нагрузку. Так, допустимый вес каждого комплекта светосигнального оборудования, составляет 30 кг, а его площадь – 1,3 м2. При этом светофоры устанавливаются и на вертикальной части ворот (опорах). Нагрузка на опору кроме этого, состоит и из веса одно и двух рожковых кронштейнов, необходимых для установки светильников весом до 15 кг каждый (площадь – до 0,12 м2).

Высота ворот TuboTraffic BTR – 6,0 м, ширина – от 10 до 22 м. Высота размещения светильников – 8 – 12 м, горизонтальный вылет – 1,0-1,5 кг. Обслуживание кабелей и управляющей аппаратуры производится через 2 лючка, имеющиеся в одной из опор (вертикальная часть ворот). Один лючок расположен на высоте 600 мм от уровня земли, второй – выше первого на 100 мм. Размер лючков – 400х110 мм. Доступ ограничен крышкой.

Ворота устанавливаются на фундамент с закладной металлической деталью. Тип фундамента зависит от параметров ворот, характеристик грунта. Рекомендуемый тип указан производителем. Опорный фланец имеет плоскую квадратную форму или форму круга. Круглый фланец с размерами 560/400 мм предназначен для ворот шириной 22 метра.

Ворота могут использоваться для установки: камер видеорегистрации и дорожных знаков.

МАТЕРИАЛ

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

ПОВЕРХНОСТЬ

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
