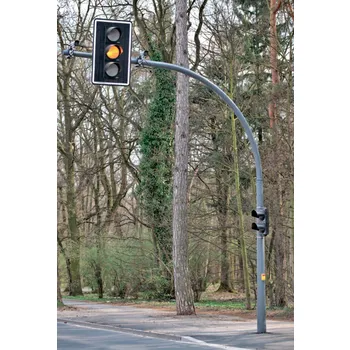

TuboTraffic LR/PR Трубчатая опора для светофора, трубчатый столбик для светофора
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | TuboTraffic LR/PR |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 121-589 кг |
Высота: | 6 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

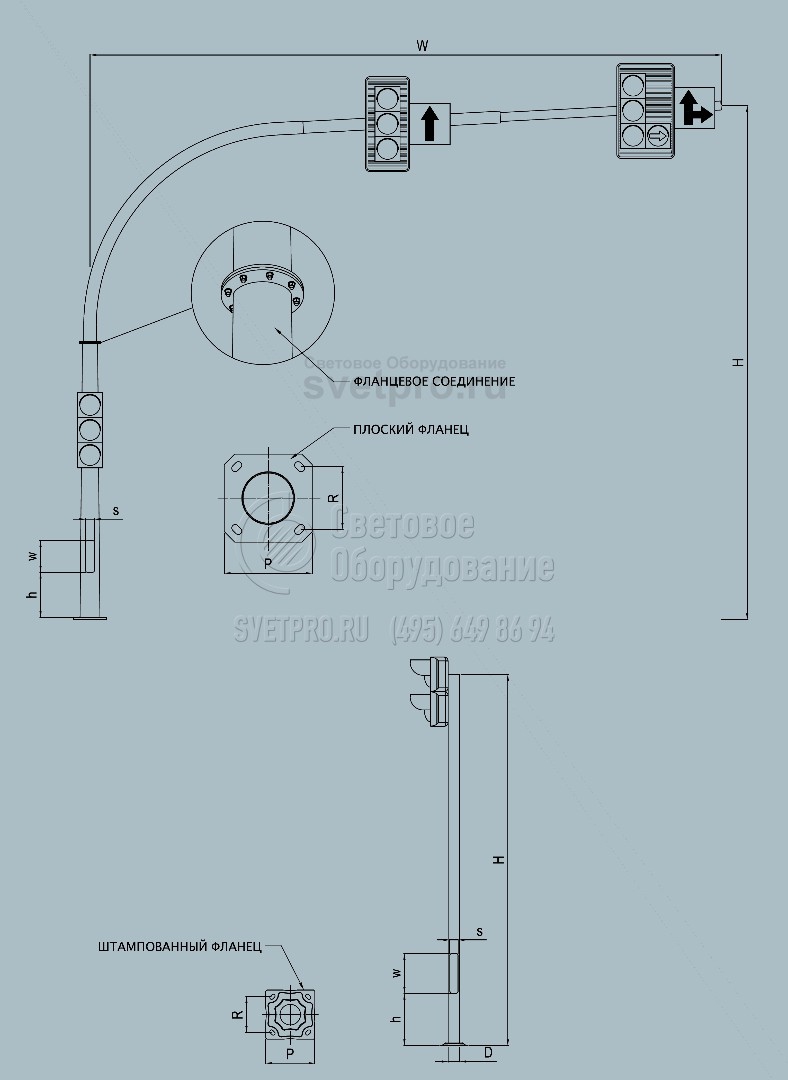

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор TuboTraffic LR/PR
Тип опоры | Высота опоры H, м | Вылет w, м | Высота люка d, мм | Ширина люка s, мм | Расст. люка от земли W, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента Hf/Sf, м | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|---|
TuboTraffic LR/PR - 6/121 | 6 | 3 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x1.7 | 121 |
TuboTraffic LR/PR - 6/153 | 6 | 4 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x1.7 | 153 |
TuboTraffic LR/PR - 6/177 | 6 | 5 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x1.7 | 177 |
TuboTraffic LR/PR - 6/205 | 6 | 6 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x1.7 | 205 |
TuboTraffic LR/PR - 6/297 | 6 | 7 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x2 | 297 |
TuboTraffic LR/PR - 6/303 | 6 | 8 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x2 | 303 |
TuboTraffic LR/PR - 6/351 | 6 | 9 | 400 | 110 | 600 | 440/300 | M30/1090 | 1x2 | 351 |
TuboTraffic LR/PR - 6/434 | 6 | 10 | 400 | 110 | 600 | 540/400 | M30/1090 | 1x2 | 434 |
TuboTraffic LR/PR - 6/562 | 6 | 11 | 400 | 110 | 600 | 540/400 | M30/1090 | 1x2 | 562 |
TuboTraffic LR/PR - 6/589 | 6 | 12 | 400 | 110 | 600 | 540/400 | M30/1090(x8) | 1.4x2.5 | 589 |
Характеристики столбика опор TuboTraffic LR/PR
Высота опоры H, м | Верхний диаметр опоры d, мм | Высота люка w, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Нагрузка на опору, кг |
---|---|---|---|---|---|---|---|---|
1,5 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 20 |
2 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 26 |
2.5 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 32 |
3 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 38 |
3.5 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 44 |
4 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 50 |
4.5 | 114 | 400 | 85 | 600 | 271/200 | M18 | 100/30 | 55 |
ОПИСАНИЕ

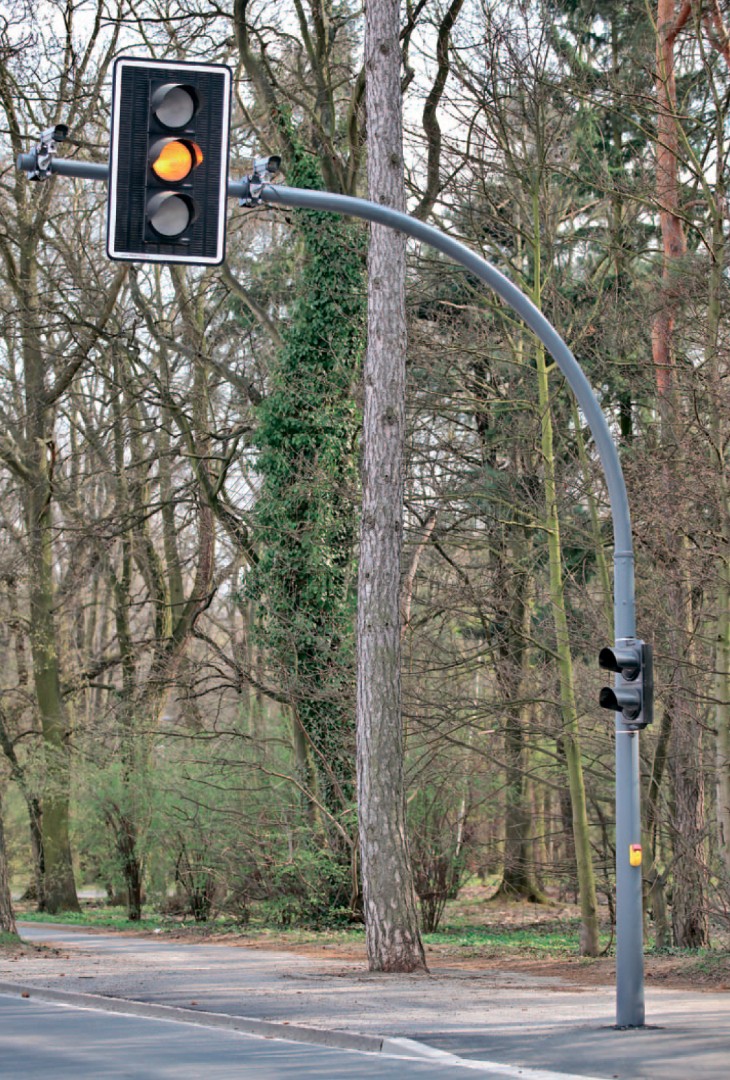

Польская компания VALMONT (Польша) является производителем стальных трубчатых опор и столбиков для установки светофоров - TuboTraffic LR/PR. Защита конструкции от коррозии выполнена методом горячего цинкования, выполненным в соответствии с требованиями стандарта EN ISO 1461. Обработанная поверхность – ровная, без изъянов и пятен. Возможно дополнительное окрашивание продукции в цвет палитры RAL или AKZO.
Широкие возможности при выборе 6-тиметровых трубчатых опор для светофора, предоставляются их горизонтальным выносом: от 3-х до 12-ти метров. Выносная (консольная) часть, образованная из труб с убывающим диаметром, присоединяется к вертикальной части, фланцевым соединением. Светосигнальное оборудование размещается как в вертикальной части опоры, так и в горизонтальной. Вес 1 комплекта оборудования, расположенного на выносной части, не должен превышать 30 кг, а его площадь – не более 1,3 м2.
Трубчатый столбик диаметром 114 мм и высотой от 1,5 до 4,5 м, обеспечит необходимую высоту размещения светосигнального оборудования.
В нижней части опоры и столбика на высоте 600 мм от установочного фланцевого соединения, устроен лючок для обслуживания, размер которого в опорах – 400х110 мм, в столбиках – 400х85 мм. Плоский квадратный фланец опор с горизонтальным выносом до 9 м (включительно) – 440/300 мм, с выносом 10-11 м – 540/400 мм. К опорам, обеспечивающим горизонтальный вынос 12 м, приварен фланец круглой формы 540/400 мм. Фланец столбиков – 271/200 мм. Размер и тип фундамента рекомендуется компанией VALMONT. Соединение фланца опоры и столбика с закладной металлической деталью фундамента – анкерный шаблон (М18, М30/1090), разъемное, фиксируемое гайками с шайбами.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
