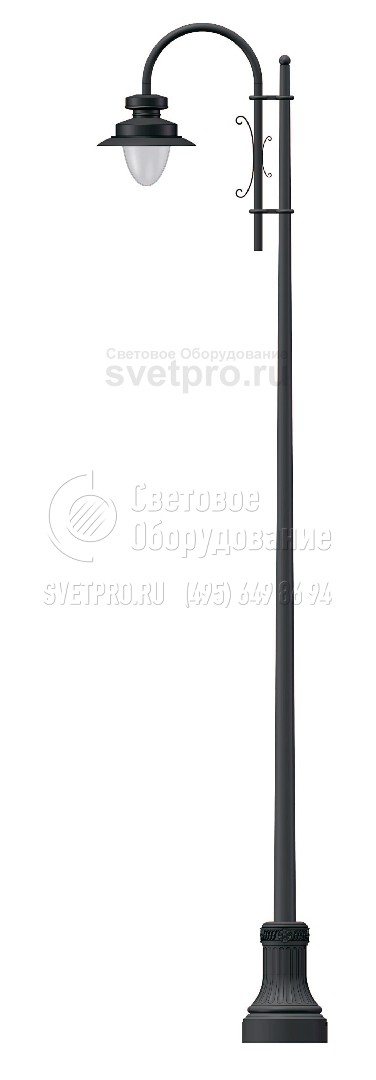

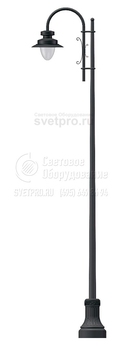

Umbria Декоративные стальные опоры, круглые с одинарным/двойным кронштейном и декоративной тумбой ISTRA
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Umbria |
| Материал: | Оцинкованная сталь |
| Верхний диаметр: | 60 мм |
| Вес: | 92-139 кг |
| Высота: | 7-9 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

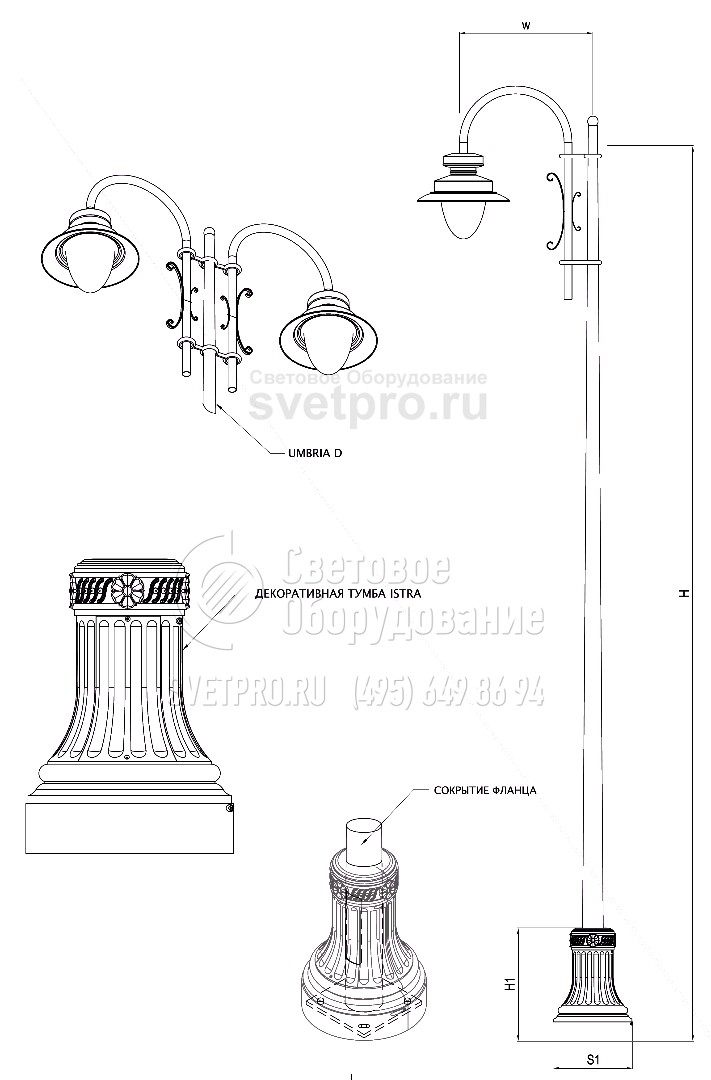

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Umbria с декоративной тумбой ISTRA
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Верхний диаметр крон-штейна d, мм | Высота люка W, мм | Ширина люка s, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм | Вес опоры Umbria S, кг | Вес опоры Umbria D, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Umbria - 7 | 7 | 1 | 60 | 400 | 100 | 412/300 | M24 | 100/43 | 1200 | 92 | 108 |
| Umbria - 8 | 8 | 1 | 60 | 400 | 100 | 412/300 | M24 | 120/43 | 1200 | 104 | 120 |
| Umbria - 9 | 9 | 1 | 60 | 400 | 110 | 412/300 | M24 | 120/43 | 1500 | 117 | 133 |
Основные параметры опор Umbria с декоративной тумбой ISTRA
| Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Верхний диаметр крон-штейна d, мм | Высота люка W, мм | Ширина люка s, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм | Вес опоры Umbria S, кг | Вес опоры Umbria D, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 1,5 | 60 | 400 | 100 | 412/300 | M24 | 100/43 | 1200 | 96 | 113 |
| 8 | 1,5 | 60 | 400 | 100 | 412/300 | M24 | 120/43 | 1200 | 108 | 126 |
| 9 | 1,5 | 60 | 400 | 110 | 412/300 | M24 | 120/43 | 1500 | 121 | 139 |
Характеристики тумбы опор Umbria с декоративной тумбой ISTRA
| Высота подвеса прожектора H, м | Высота декоративной тумбы H1, мм | Нижний диаметр декоративной тумбы S1, мм | Вес декоративной тумбы, кг |
|---|---|---|---|
| 7 | 865 | 610 | 22 |
| 8 | 865 | 610 | 22 |
| 9 | 865 | 610 | 22 |
ОПИСАНИЕ
Осветительная конструкция Umbria, производителем которой является компания VALMONT (Польша), состоит из круглой стальной осветительной опоры, одинарных или двойных декоративных кронштейнов и декоративной тумбы ISTRA. Опора выполнена в стиле «под старину» и рассчитана на применение в уличных и парковых зонах. Все конструктивные элементы конструкции защищены от коррозии методом горячего цинкования, чем обеспечен длительный срок эксплуатации и качественное, без шероховатостей покрытие. При необходимости производится декоративное окрашивание в цвет палитры RAL или AKZO.
Посадочный диаметр кронштейна – 60 мм, он фиксируется к опоре болтами. Опора и кронштейн обеспечивают размещение подвесного светильника на высоте 7, 8, 9 м. Горизонтальный вынос составляет 1,0 или 1,5 м. Параметры кронштейна и высота опоры, определяют ее вес, при этом минимальный равен – 92, а максимальный – 139 кг. Наличие полого ствола обеспечивает подвод питающего кабеля внутри опоры, защищая его и не нарушая эстетику конструкции. Декоративная тумба ISTRA, имеющая высоту 865 мм, ширину – 610 мм и вес – 22 кг, удачно скрывает установочное место опоры и лючок для обслуживания, находящийся в нижней части опоры. Размер лючка – 400х100 (110) мм. Небольшой вес, разъемные соединения кронштейнов и тумбы обеспечивают легкую транспортировку и не требуют особых усилий при установке.
Установка конструкции сводится к установке опоры. Рекомендованный тип фундамента – F100(120)V43. Приваренный к опоре фланец, имеет квадратную форму и 4 установочные отверстия. Размер фланца 412/300, где 300 – расстояние между отверстиями. Анкерный (М24) шаблон фундамента соединяется с фланцем опоры гайками и шайбами.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
РЕКОМЕНДУЕМЫЕ ДЕКОРАТИВНЫЕ ЦВЕТА
