Veneto Декоративные стальные опоры Cityquartz, с одинарным/двойным кронштейном и декоративной тумбой ISTRA
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Veneto |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 147-194 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 71-199 кг |
| Высота: | 6-10 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Veneto с декоративной тумбой ISTRA
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Верхний диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм | Вес опоры Veneto S, кг | Вес опоры Veneto D, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Veneto - 6 | 6 | 1 | 60 | 147 | 400 | 100 | 270/200 | M18 | 100/30 | 800 | 71 | 76 |
| Veneto - 8 | 8 | 1 | 60 | 171 | 400 | 100 | 400/300 | M24 | 100/43 | 1000 | 113 | 118 |
| Veneto - 10 | 10 | 1 | 60 | 194 | 400 | 110 | 400/300 | M24 | 120/43 | 1200 | 190 | 195 |
Основные параметры опор Veneto с декоративной тумбой ISTRA
| Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Верхний диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм | Вес опоры Veneto S, кг | Вес опоры Veneto D, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1,5 | 60 | 147 | 400 | 100 | 270/200 | M18 | 100/30 | 800 | 73 | 80 |
| 8 | 1,5 | 60 | 171 | 400 | 100 | 400/300 | M24 | 100/43 | 1000 | 115 | 122 |
| 10 | 1,5 | 60 | 194 | 400 | 110 | 400/300 | M24 | 120/43 | 1200 | 192 | 199 |
Характеристики тумбы опор Veneto с декоративной тумбой ISTRA
| Высота подвеса прожектора H, м | Высота декоративной тумбы H1, мм | Нижний диаметр декоративной тумбы S1, мм | Вес декоративной тумбы, кг |
|---|---|---|---|
| 6 | 660 | 432 | 11 |
| 8 | 865 | 610 | 23 |
| 10 | 865 | 610 | 23 |
ОПИСАНИЕ
Польская компания VALMONT разрабатывает и производит линию осветительных опор Veneto с различными декоративными тумбами в ретро-стиле. Данная разновидность опор – сама по себе произведение искусства, позволяющая внести изысканный архаичный налет классики и старины на проекты функционально-декоративного освещения.
Veneto – это стальная декоративная опора Cityguartz c одинарным или двойным кронштейном. Декоративная составляющая, являющаяся оригинальным украшением нижней части ствола опоры – тумба ISTRA, имеющая различные варианты исполнения.
Модель опоры с тумбой ISTRA имеет следующие параметры:
высота подвеса светильника – 6, 8, 10 метров;
диаметр кронштейна – 60 мм, вылет – 1,0 и 1,5 м;
диаметр основания опоры – 147, 171, 194 мм;
вес опор зависит от высоты подвеса ОП, типа кронштейна и его вылета. Минимальный вес – 76 кг, максимальный – 199 кг.
Отдельные характеристики для тумбы ISTRA: высота, диаметр основания и вес. Данные параметры подразделяются на 2 группы: для опор с высотой подвеса 6 м и опор 8 и 10 метров. Так, для 1 группы – 660 мм, 432 мм, 11 кг, для второй группы – 865 мм, 610 мм, 23 кг.
Поверхность стальных элементов конструкции: ствол опоры и кронштейны, защищена от коррозии методом горячего цинкования. Кроме этого, может выполняться декоративное окрашивание. Продольный сварочный шов, выполненный плазменной сваркой – невидим. Поперечное сечение опор – многогранник оригинальной формы.
Подвод питающего кабеля – внутри полого ствола опоры. Обслуживание электрокомплектующих – посредством лючка 400х100 (110) мм. Разъемная тумба скрывает и декорирует место установки и лючок. Монтаж опор производится вкапыванием или фланцевым способом на фундамент с металлической закладной деталью. Вкапывание, требует заглубления на 0,8 (1,0; 1,2) м, выравнивания и бетонирования. При фланцевой установке фланец опоры фиксируется на выводах анкерных болтов гайками.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
РЕКОМЕНДУЕМЫЕ ДЕКОРАТИВНЫЕ ЦВЕТА
Фотогалерея
Похожие товары

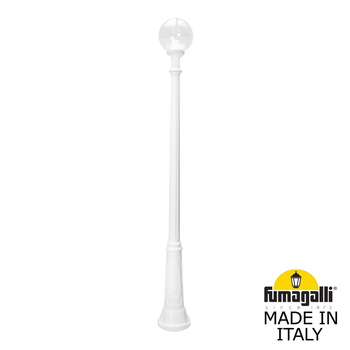

Венчающие торшерные светильники на объектах
