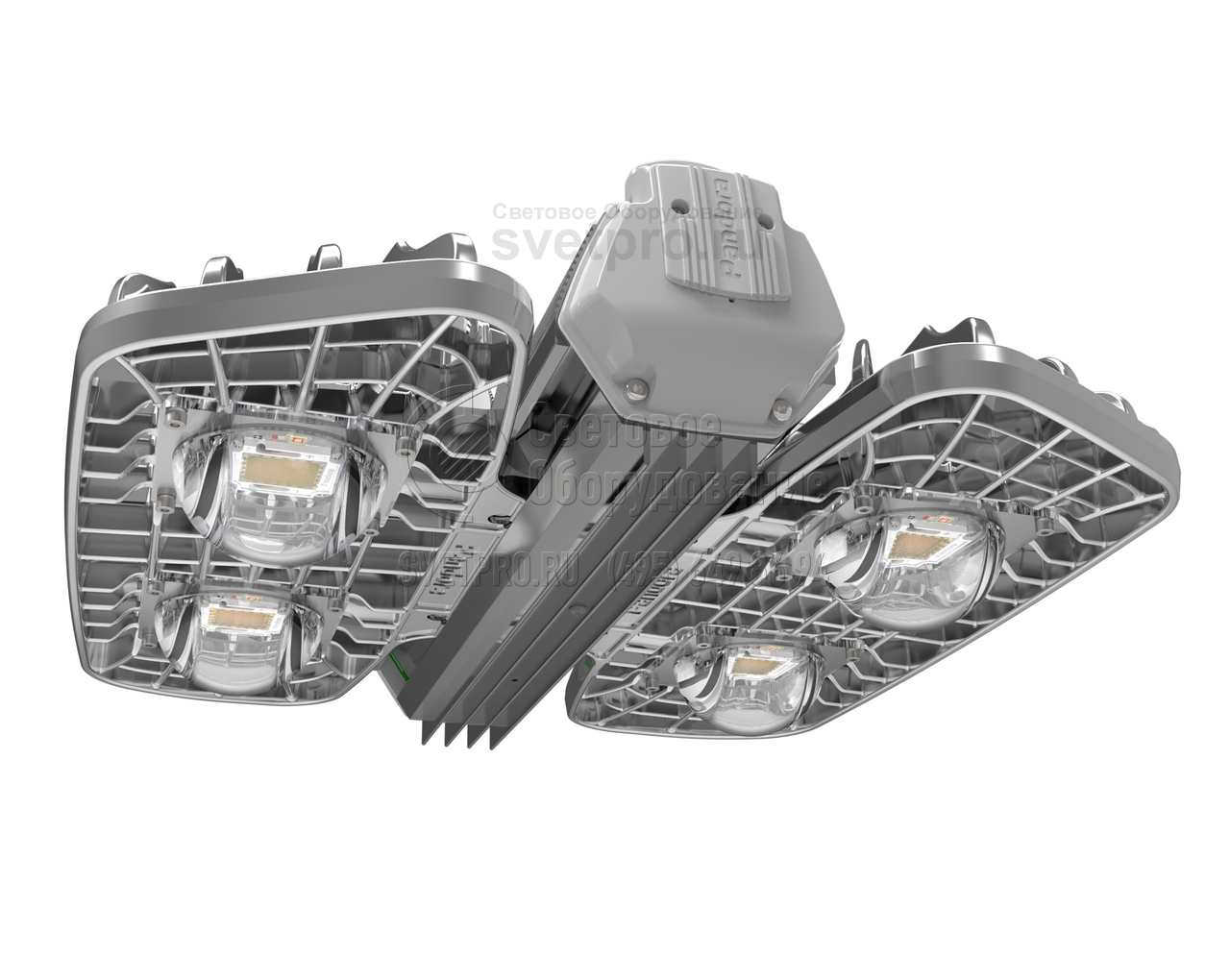

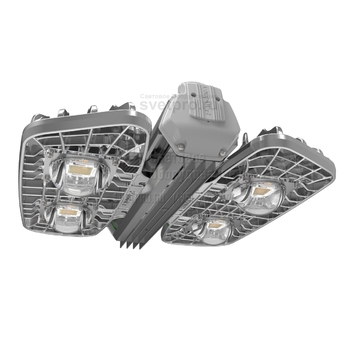

Pandora LED 505E-240 Промышленный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 505E-240 |
Мощность: | 212 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 5100 К |
Световой поток: | 27160 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Осветительные приборы Pandora LED 505E-240 применяют на объектах, расположенных внутри строений или под навесами: производственные участки, цеха, склады с напольным хранением, коридоры, парковки.
Минимальная отдаленность подвешиваемого изделия от рабочей поверхности – не менее четырех метров. При закреплении используются два крепежных кольца, расположенных на торцевых крышках корпуса.
Свет образуется четырьмя светодиодными модулями, электроэнергия к которым поступает от двухканального блока питания. Его работа корректна в интервале входного напряжения 78–265 В. В модели соблюдена защита от высоковольтных импульсов и перенапряжения. Количество образуемого света – 27 160 лм, тип КСС – глубокая. Световая отдача источников света ≥128 лм/Вт. Функция самодиагностики позволяет выявлять сбои в работе источников света. Длительность эксплуатации поддерживает компенсация временного снижения величины светового потока и соблюдение температурного баланса области светообразования.
В светильниках Pandora LED 505E-240 обеспечена степень герметичности IP65, что исключает влияние на работу внешних атмосферных компонентов. Влияние агрессивной среды предотвращает окрашивание алюминиевых конструктивных частей. КПД по использованию образуемого света ≥88%.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическимвоздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 505E-240/5100
Pandora LED – наименование светильника
505 – номер модели светильника в заводской программе выпуска
E – тип используемых линз, 85 гадусов.
240 – максимальная потребляемая мощность
5100 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 27160 |
Потребляемая мощность, W | 212 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12,5* |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт, не менее: | 128 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления BlueTooth (70м);GPS/Глонасс | - |
КСС | "Г" |
Степень защиты (IP) | 65 |
Вид климатического исполнения, УХЛ | 1 |
Крепление | подвес |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 9 |
Габаритные размеры ВхШхГ(мм) | 442х392х126 |
Рекомендуемая высота расположения (м) | 8-14 |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц | 4 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 5100 |
Цвет | темно-серый |
Оптический КПД светильника, не менее, % | 88 |
Заменяемый аналог | ДРЛ-700 (400, 250, 150), ДНаТ-400 (250, 150, 100) |
Гарантийные обязательства | 5 лет |

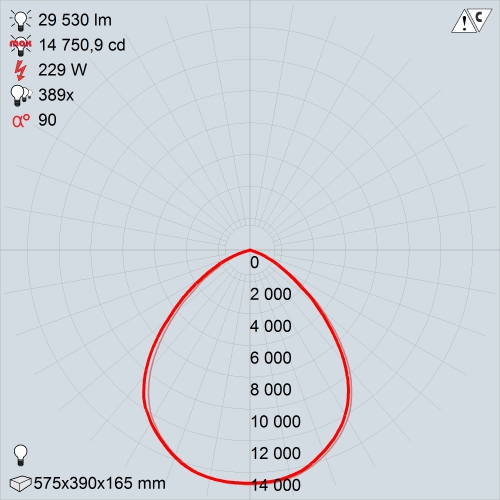

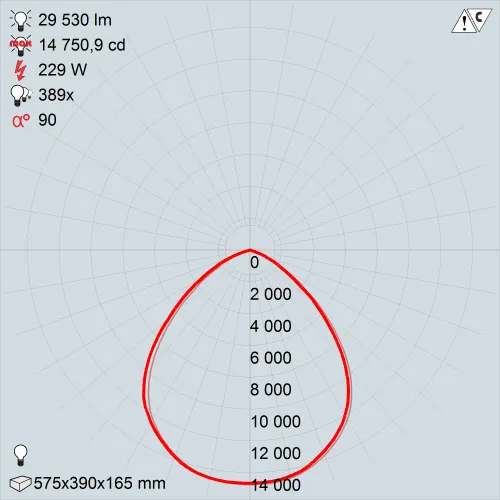

КСС
Обслуживание светильников
Светильник Pandora LED 505E-240/5100 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Руководство по монтажу
Рекомендуется подвешивать светильник горизонтально на высоте от 4 метров над уровнем освещаемой поверхности. Установите светильник на подвесы за кольца, расположенные на торцевых крышках .
Инструмент: отвертка РН 1
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
