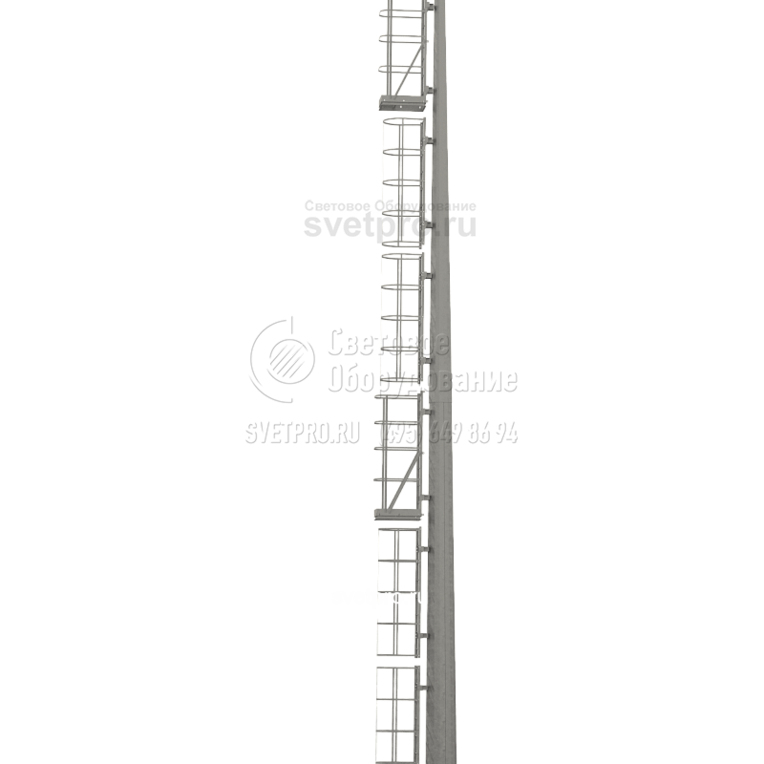

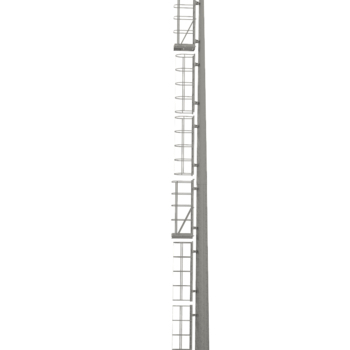

МГСК-КРП Высокомачтовые опоры со стационарной короной

Главная > Каталог продукции > Стальные опоры и мачты > Мачты прожекторные > МГСК-КРП Высокомачтовые опоры со стационарной короной
Область применения:
  • освещение пространств с относительно большой площадью
Назначение:
  • Мачты прожекторные
Высота: 20-30 м
Вес: 1960-5320 кг
Артикул производителя: МГСК-КРП

Производитель «Пересвет», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

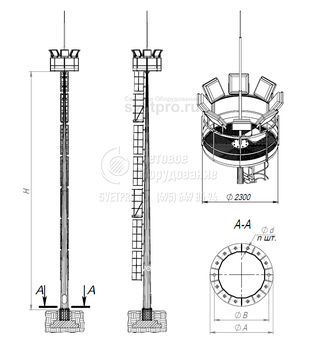

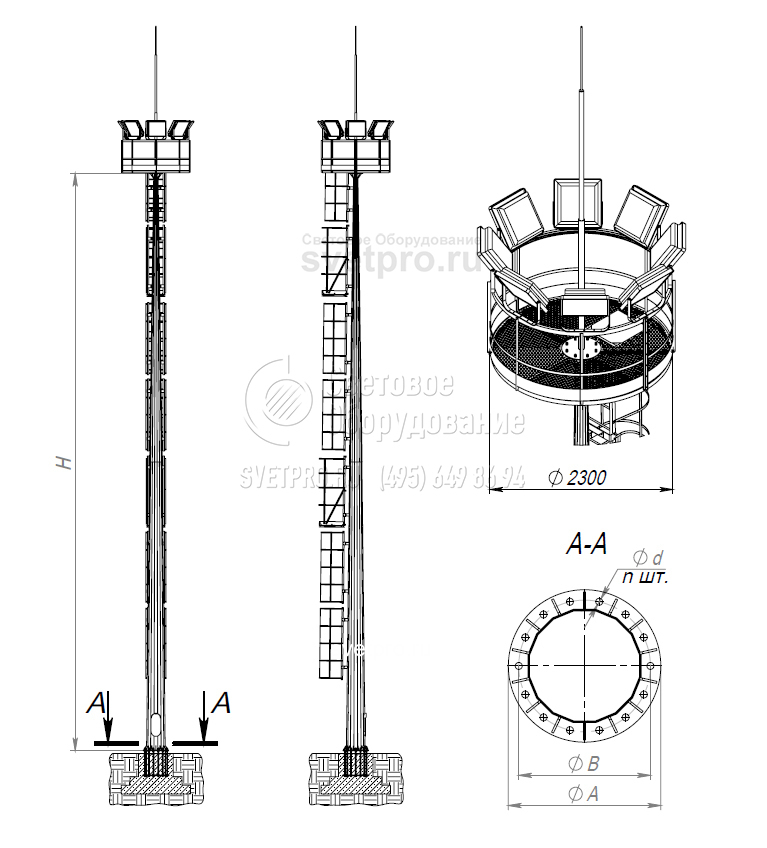

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеHnмасса
опоры
Наветренная площадь оборудованияНагрузки на фундаментАнкерный
блок
IIIIIIIVVVIVII
М2кол-
во
ОП
М2кол-
во
ОП
М2кол-
во
ОП
М2кол-
во
ОП
М2кол-
во
ОП
М2кол-
во
ОП
М2кол-
во
ОП
N,
т
P,
т
Mx,
т*м
МГСК-20-КРП-А 20 16 1980 2,8 16 2,1 12 0,7 4                 2,18 1,78 22,8 АБ-М30х1000-16-710
МГСК-20-КРП-Б 20 14 1960 3,5 20 3,5 20 3,15 18 1,4 8             2,16 2,48 32,7 АБ-М36х1000-14-760
МГСК-20-КРП-В 20 20 2370         3,5 20 3,5 20 2,8 16 1,4 8     2,61 3,9 50,3 АБ-М36х1000-20-860
МГСК-20-КРП-Г 20 16 2530                 3,5 20 2,8 16 1,75 10 2,78 4,93 63,7 АБ-М42х1000-16-970
МГСК-25-КРП-А 25 16 2580 2,45 14 2,45 14 1,05 6                 2,84 2,44 37,3 АБ-М36х1000-16-810
МГСК-25-КРП-Б 25 18 2710 3,5 20 3,5 20 2,1 12                 2,98 2,76 44,4 АБ-М36х1000-18-870
МГСК-25-КРП-В 25 18 3420         3,5 20 3,5 20 2,1 12         3,76 4,55 70,8 АБ-М42х1000-18-1020
МГСК-25-КРП-Г 25 20 5330                     3,5 20 1,75 10 5,86 6,84 104,5 АБ-М48х1200-20-1090
МГСК-30-КРП-А 30 18 3470 1,4 8 1,4 8                     3,82 2,62 48,2 АБ-М36х1000-18-910
МГСК-30-КРП-Б 30 20 3380 2,8 16 2,8 16 1,4 8                 3,72 3,3 57,8 АБ-М36х1000-20-980
МГСК-30-КРП-В 30 18 4030 3,5 20 3,5 20 3,15 18                 4,43 3,94 74,4 АБ-М42х1000-18-1040
МГСК-30-КРП-Г 30 18 5320             3,5 20 1,75 10         5,85 5,86 104,3 АБ-М48х1200-18-1090

ОПИСАНИЕ

Высокомачтовые опоры представляют собой свободностоящую (без оттяжек) конструкцию высотой от 16 до 30 и более метров. Предназначены для освещения пространств с относительно большой площадью. Ствол опоры выполнен составным из нескольких частей. Части представляют из себя многогранные полые стойки сужающиеся к верху. Сборка ствола мачты происходит последовательной стяжкой секций с посадкой одна в другую на величину от 0,6 до 1,5 м (в зависимости от типо размера и нагрузки).

Высокомачтовые опоры со стационарной короной имеют обширный спектр применения благодаря разнообразной конструкции площадок и кронштейнов для размещения оборудования. На ствол опоры возможна установка лестниц и площадок для обслуживания осветительного оборудования. Стандартный шаг площадок для отдыха 10-12,5 м, при необходимости он может быть увеличен, увеличенный шаг должен быть указан в заказе.

Опоры МГСК не комплектуются электрооборудованием, оно подбирается и заказывается отдельно.

Конфигурация опор подбирается в зависимости от конкретных условий из стандартного ряда или проектируется индивидуально при невозможности применения типовых решений.

Материал изготовления: для основных элементов опор применяются листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904, а также различный фасонный прокат. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении ≥ -45°С.

Покрытие мачт выбирается в зависимости от условий эксплуатации и эстетических соображений. Мачты защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое или лакокрасочное покрытие.

Мачты со стационарной короной МГСК изготавливаются в соответствии с ТУ 5260-006-61553457-2016.
