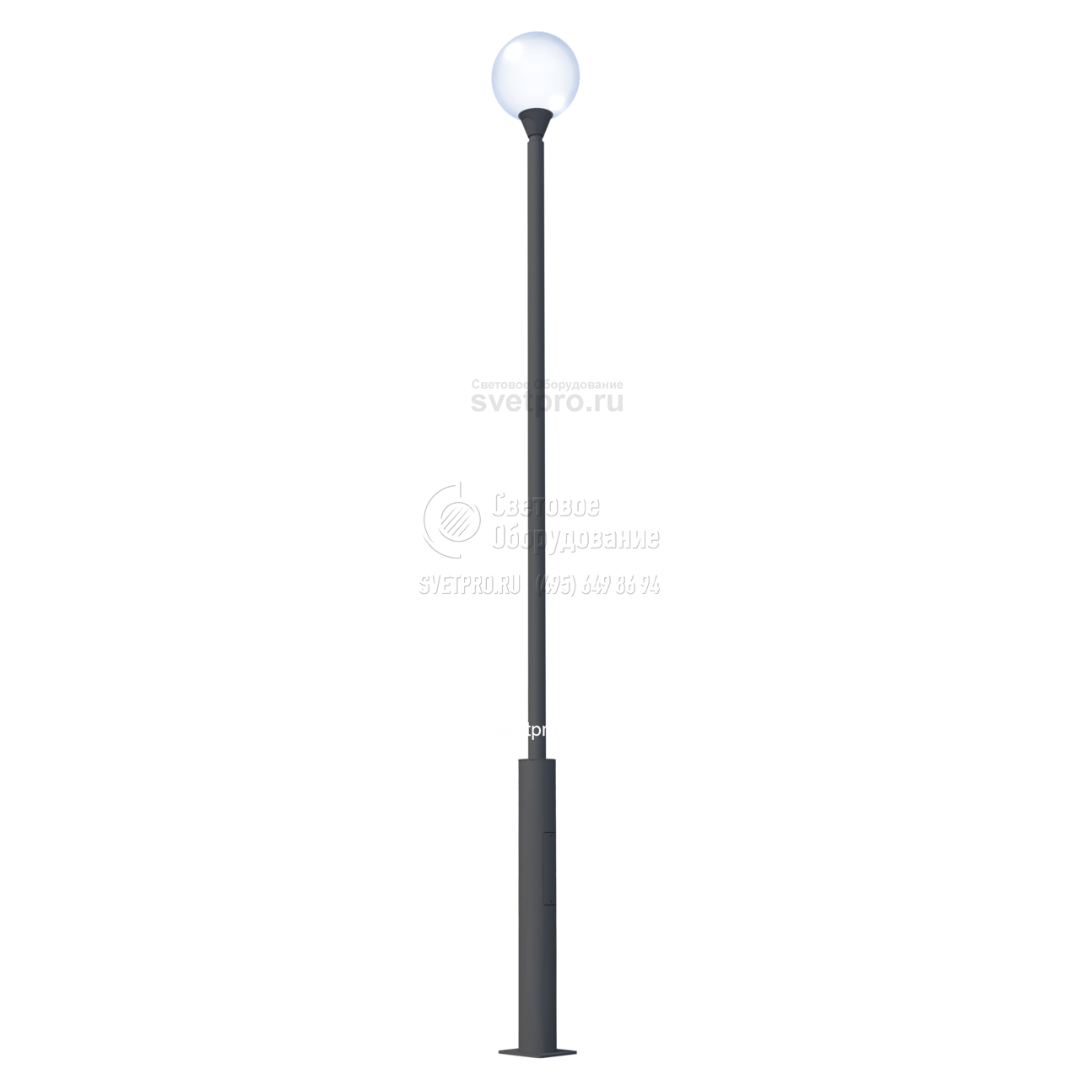

ОП2ф Опоры трубчатые несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 3,5-5 м |
| Вес: | 43-52 кг |
| Верхний диаметр: | 76 мм |
| Нижний диаметр: | 159 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОП2ф |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

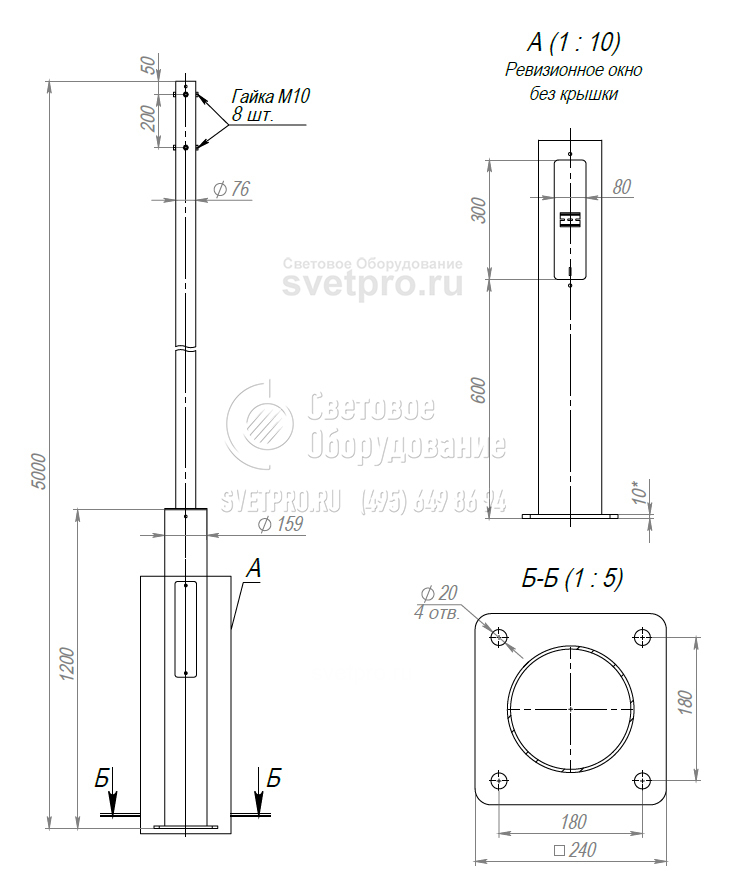

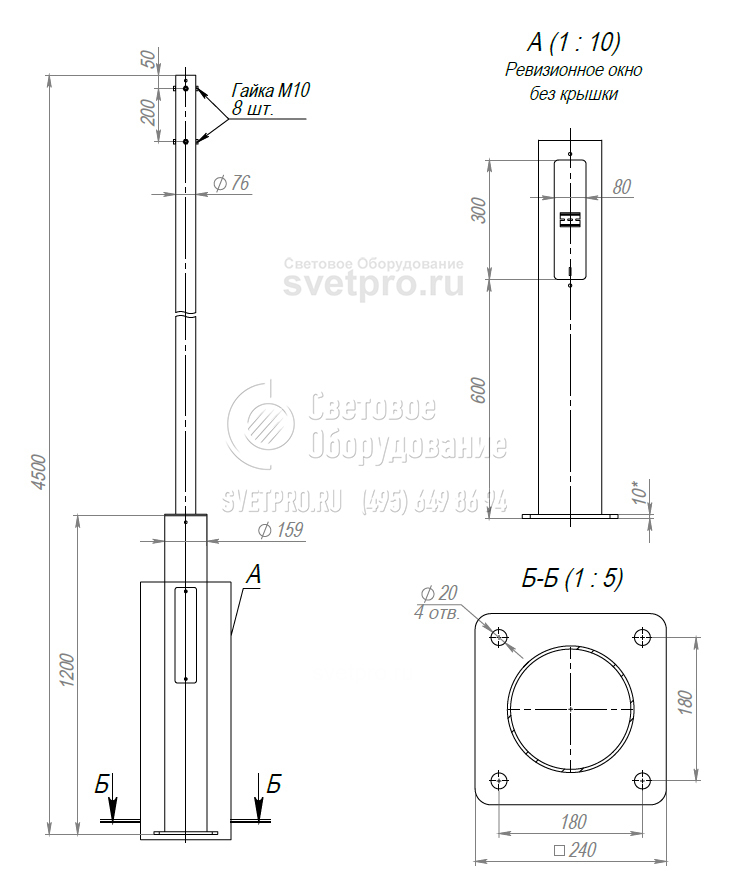

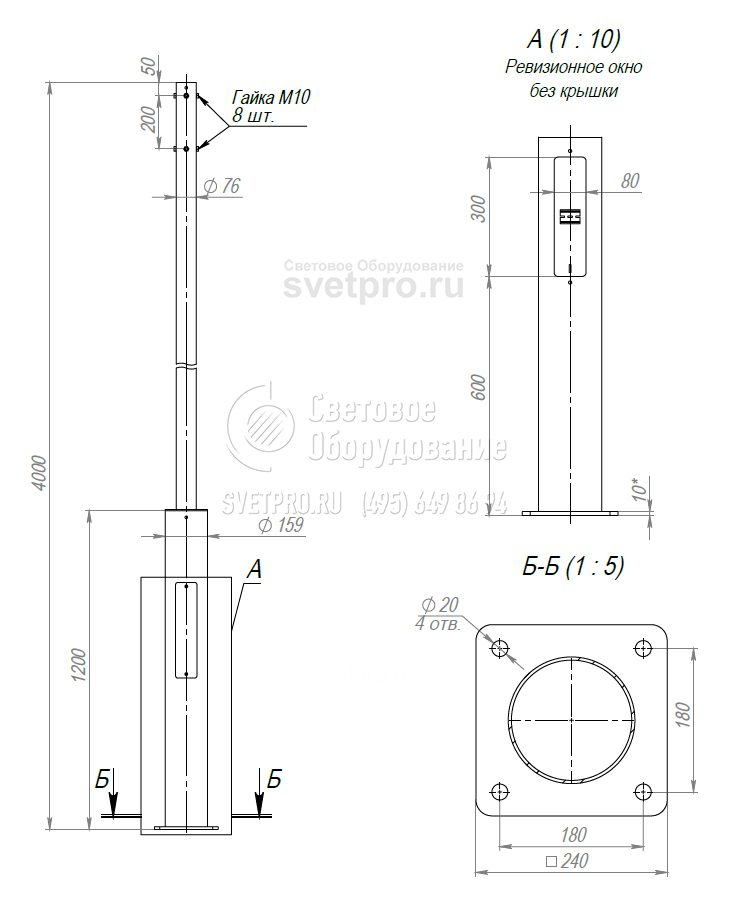

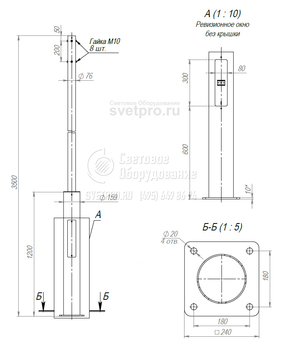

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M, т*м | N, т | Q, т | |||||||||||
| ОП2ф-3,5-159/76/г-ц | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-3,5-159/76/г-по | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-3,5-159/76/г-ц+по | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-3,5-159/76/т57-ц | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-3,5-159/76/т57-по | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-3,5-159/76/т57-ц+по | 3,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 43 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/г-ц | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/г-по | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/г-ц+по | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/т57-ц | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/т57-по | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,0-159/76/т57-ц+по | 4 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 46 | К240-180-4х20 | 0,45 | 0,09 | 0,15 |
| ОП2ф-4,5-159/76/г-ц | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-4,5-159/76/г-по | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-4,5-159/76/г-ц+по | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-4,5-159/76/т57-ц | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-4,5-159/76/т57-по | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-4,5-159/76/т57-ц+по | 4,5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 49 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/г-ц | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/г-по | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/г-ц+по | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/т57-ц | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/т57-по | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
| ОП2ф-5,0-159/76/т57-ц+по | 5 | 159 | 76 | 240/180 | 25 | 4 | 80 | К80 | 52 | К240-180-4х20 | 0,45 | 0,1 | 0,15 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОП2ф - опоры трубчатые несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.
Конструкция опоры
Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

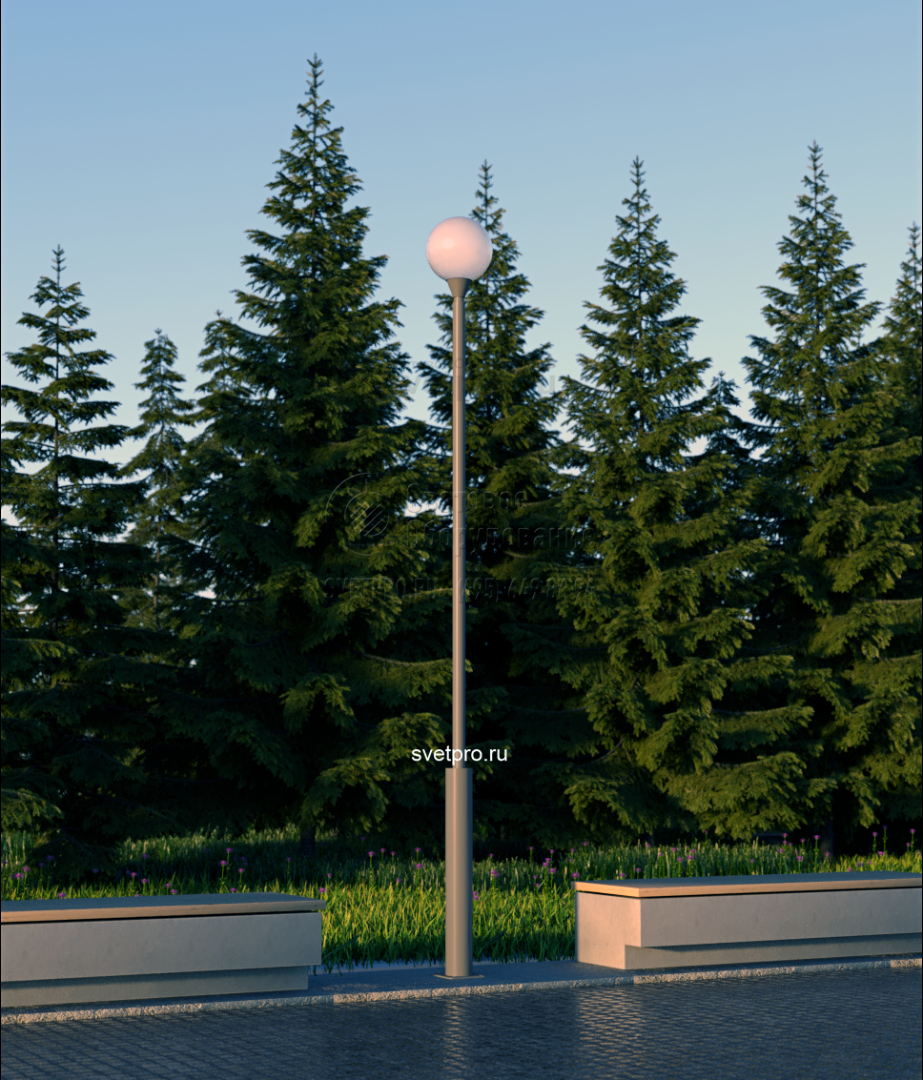

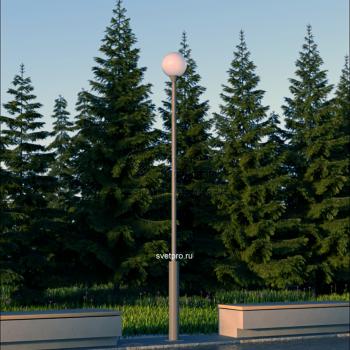

Фотогалерея
-
