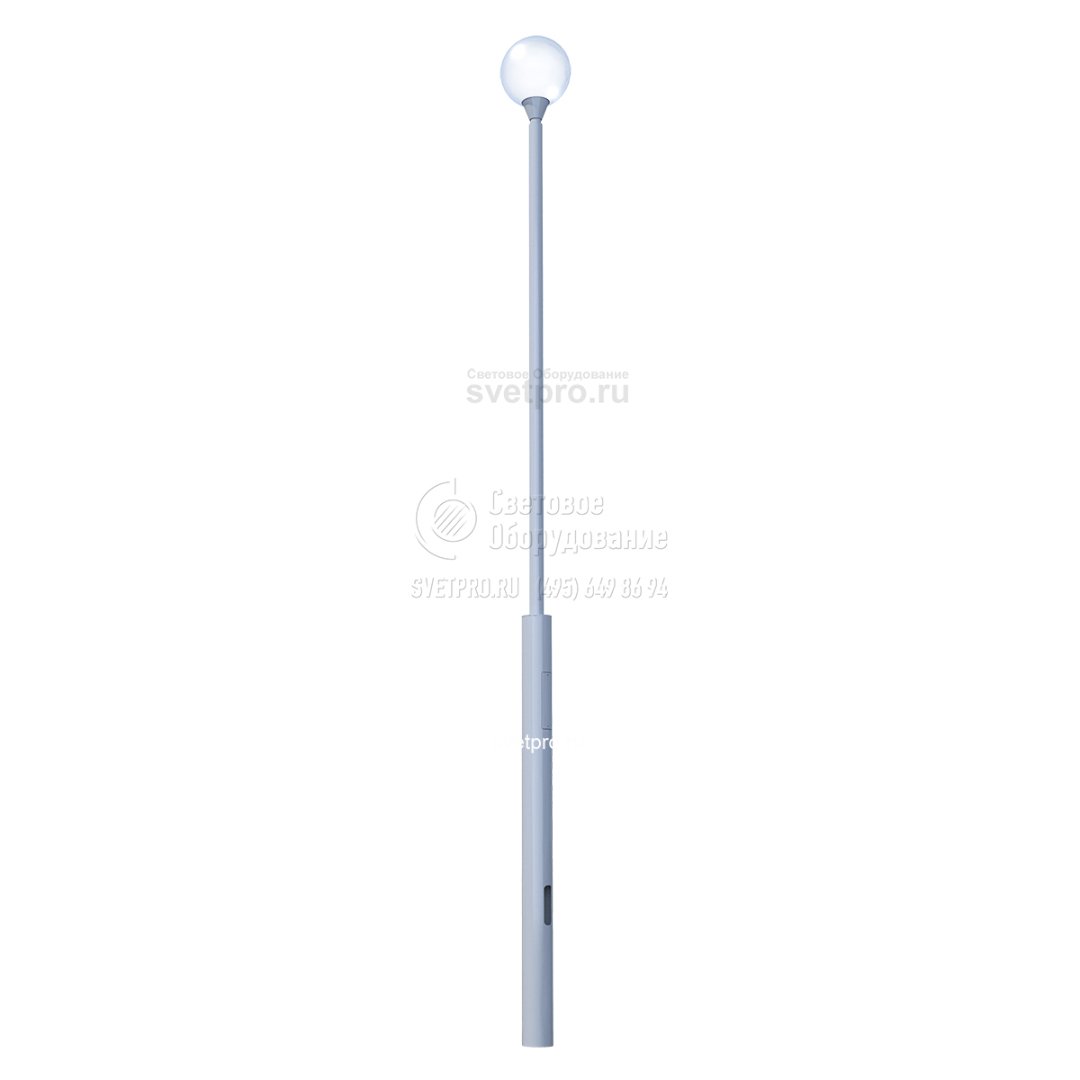

ОП2п Опоры трубчатые несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 3,5-5 м |
| Вес: | 54-63 кг |
| Верхний диаметр: | 76 мм |
| Нижний диаметр: | 159 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОП2п |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

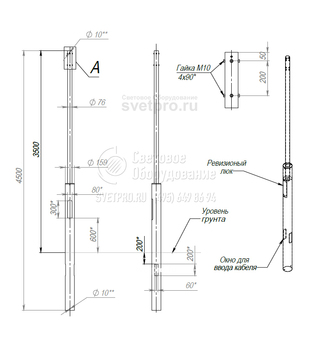

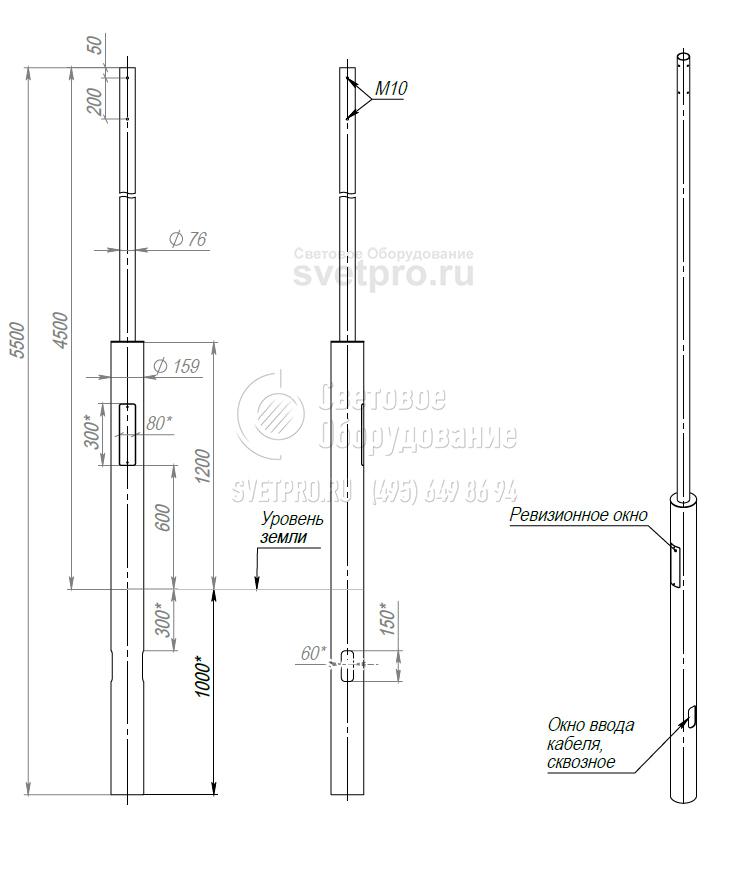

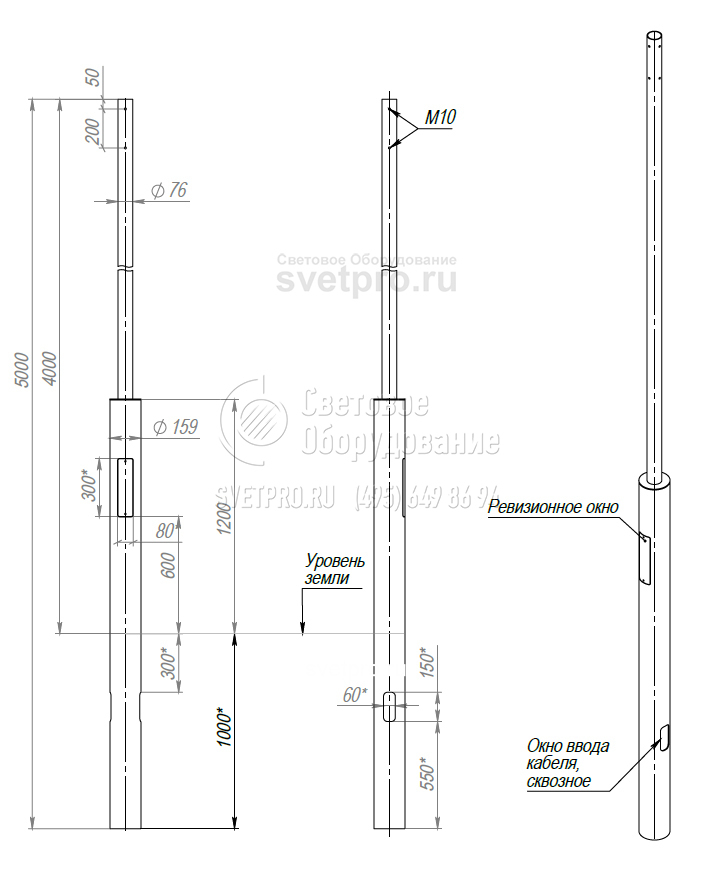

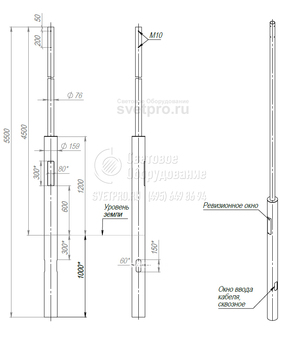

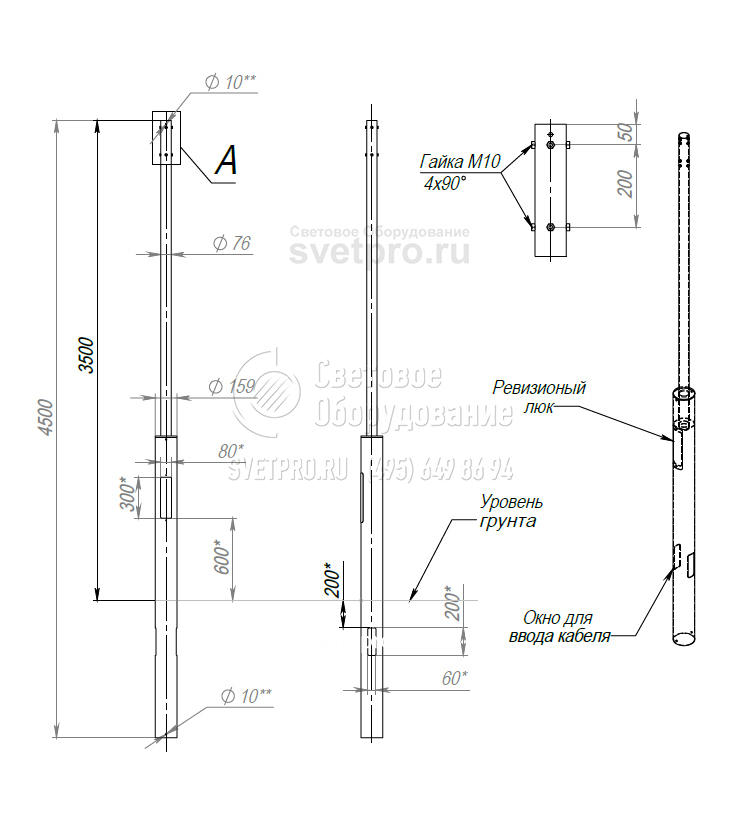

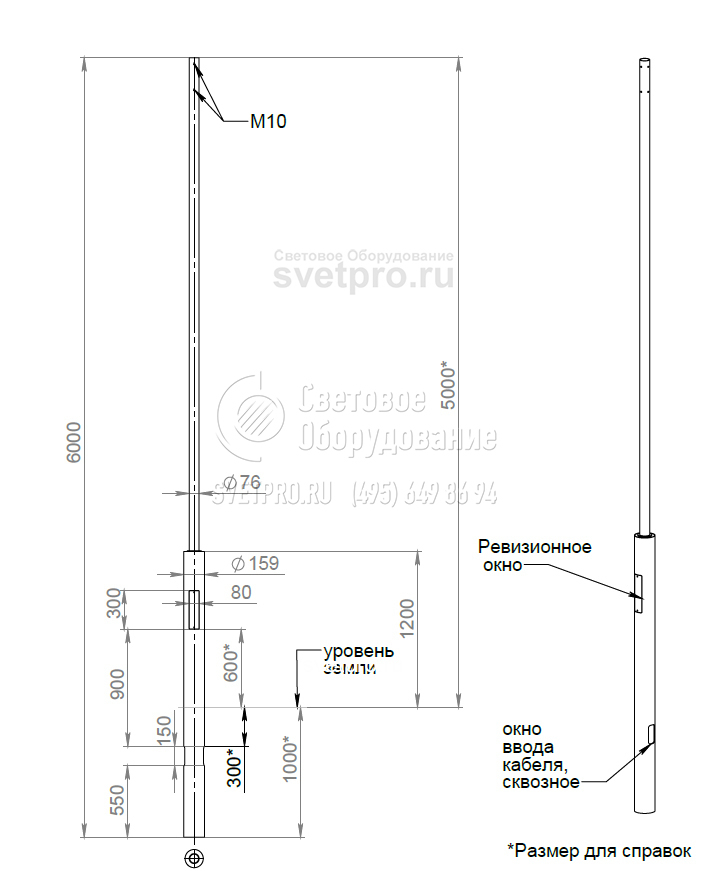

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | h, м | b, мм | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|
| M, т*м | N, т | Q, т | ||||||||
| ОП2п-3,5-4,5-159/76/г-ц | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-3,5-4,5-159/76/г-по | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-3,5-4,5-159/76/г-ц+по | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-3,5-4,5-159/76/т57-ц | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-3,5-4,5-159/76/т57-по | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-3,5-4,5-159/76/т57-ц+по | 3,5 | 159 | 76 | 1,0 | 80 | К80 | 54 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/г-ц | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/г-по | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/г-ц+по | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/т57-ц | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/т57-по | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,0-5,0-159/76/т57-ц+по | 4 | 159 | 76 | 1,0 | 80 | К80 | 57 | 0,45 | 0,09 | 0,15 |
| ОП2п-4,5-5,5-159/76/г-ц | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-4,5-5,5-159/76/г-по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-4,5-5,5-159/76/г-ц+по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-4,5-5,5-159/76/т57-ц | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-4,5-5,5-159/76/т57-по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-4,5-5,5-159/76/т57-ц+по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/г-ц | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/г-по | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/г-ц+по | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/т57-ц | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/т57-по | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
| ОП2п-5,0-6,0-159/76/т57-ц+по | 5 | 159 | 76 | 1,0 | 80 | К80 | 63 | 0,45 | 0,1 | 0,15 |
H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОП2п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.
Конструкция опоры
Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

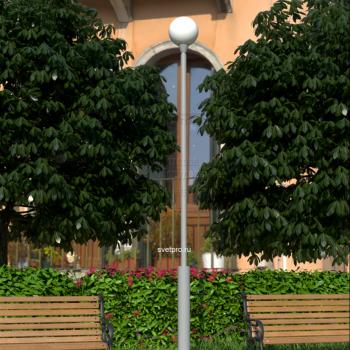

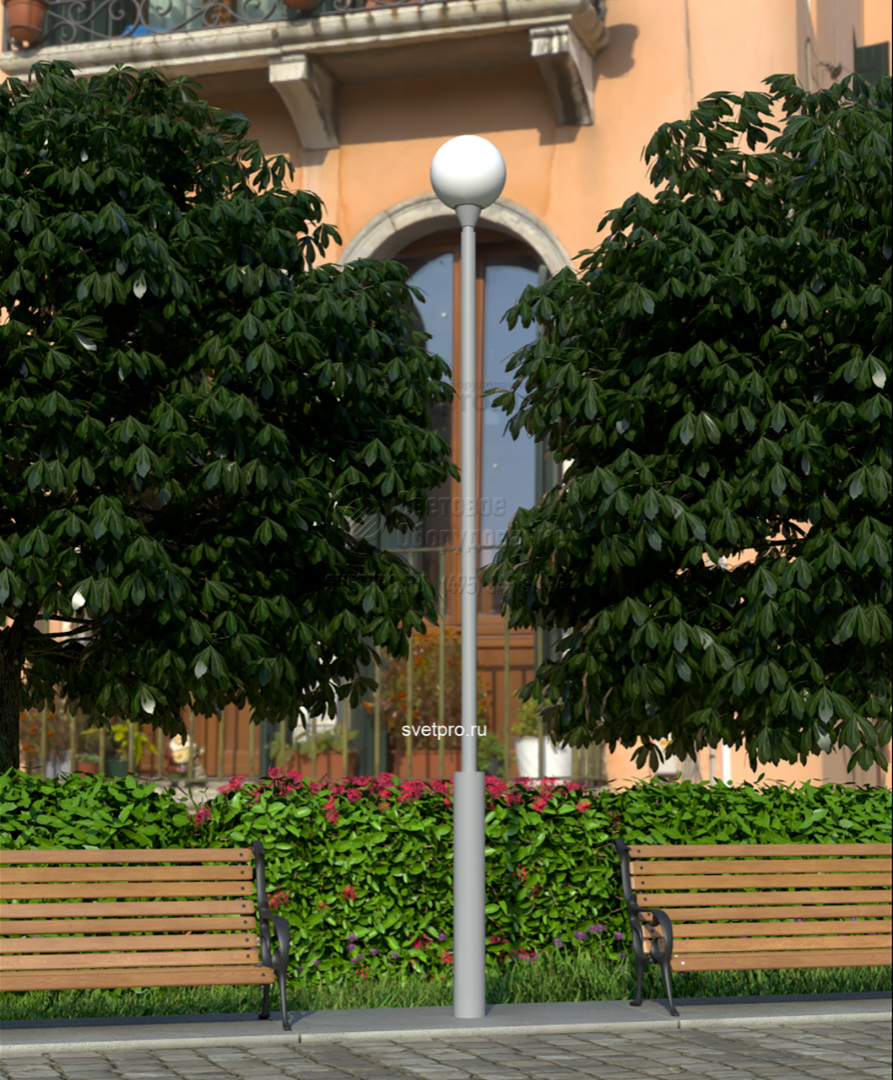

Фотогалерея
-
