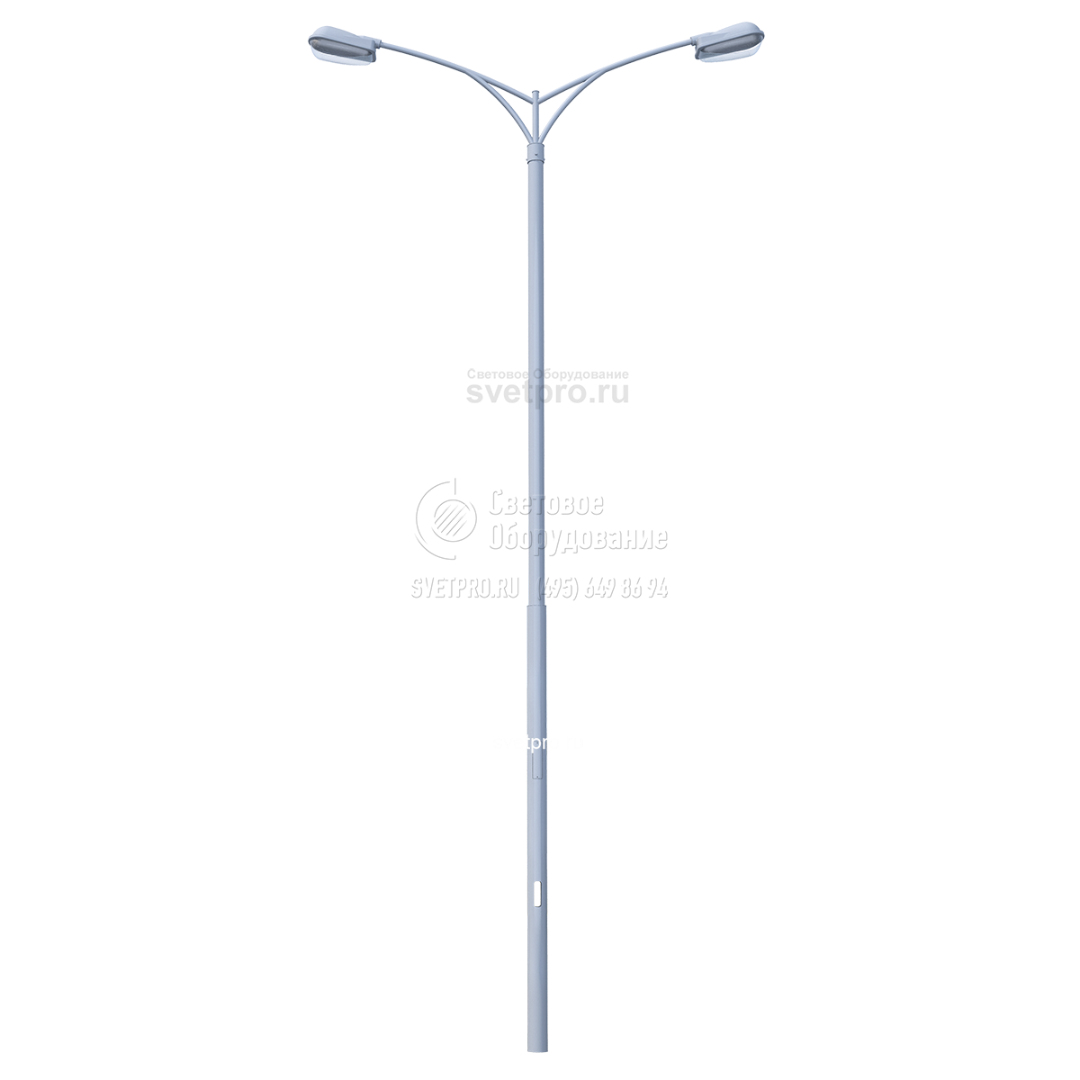

ОП3п Опоры трубчатые несиловые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 5-9 м |
| Вес: | 104-169 кг |
| Верхний диаметр: | 133 мм |
| Нижний диаметр: | 159 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОП3п |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | b, мм | Масса, кг | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|
| M, т*м | N, т | Q, т | ||||||||
| ОП3п-5,0-6,5-159/133/г-ц | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-5,0-6,5-159/133/г-по | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-5,0-6,5-159/133/г-ц+по | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-5,0-6,5-159/133/т57-ц | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-5,0-6,5-159/133/т57-по | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-5,0-6,5-159/133/т57-ц+по | 30 592 ₽ | 5 | 159 | 133 | 1,5 | 80 | 104 | 1,3 | 0,13 | 0,3 |
| ОП3п-6,0-7,5-159/133/г-ц | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-6,0-7,5-159/133/г-по | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-6,0-7,5-159/133/г-ц+по | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-6,0-7,5-159/133/т57-ц | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-6,0-7,5-159/133/т57-по | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-6,0-7,5-159/133/т57-ц+по | 35 298 ₽ | 6 | 159 | 133 | 1,5 | 80 | 120 | 1,3 | 0,15 | 0,3 |
| ОП3п-7,0-8,5-159/133/г-ц | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-7,0-8,5-159/133/г-по | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-7,0-8,5-159/133/г-ц+по | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-7,0-8,5-159/133/т57-ц | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-7,0-8,5-159/133/т57-по | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-7,0-8,5-159/133/т57-ц+по | 39 416 ₽ | 7 | 159 | 133 | 1,5 | 80 | 134 | 1,3 | 0,17 | 0,3 |
| ОП3п-8,0-10,0-159/133/г-ц | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-8,0-10,0-159/133/г-по | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-8,0-10,0-159/133/г-ц+по | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-8,0-10,0-159/133/т57-ц | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-8,0-10,0-159/133/т57-по | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-8,0-10,0-159/133/т57-ц+по | 45 593 ₽ | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
| ОП3п-9,0-11,0-159/133/г-ц | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
| ОП3п-9,0-11,0-159/133/г-по | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
| ОП3п-9,0-11,0-159/133/г-ц+по | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
| ОП3п-9,0-11,0-159/133/т57-ц | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
| ОП3п-9,0-11,0-159/133/т57-по | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
| ОП3п-9,0-11,0-159/133/т57-ц+по | 49 711 ₽ | 9 | 159 | 133 | 2,0 | 80 | 169 | 1,3 | 0,19 | 0,3 |
H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
как выбрать опору?

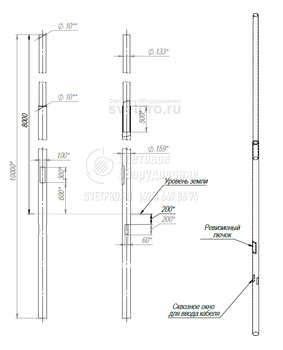

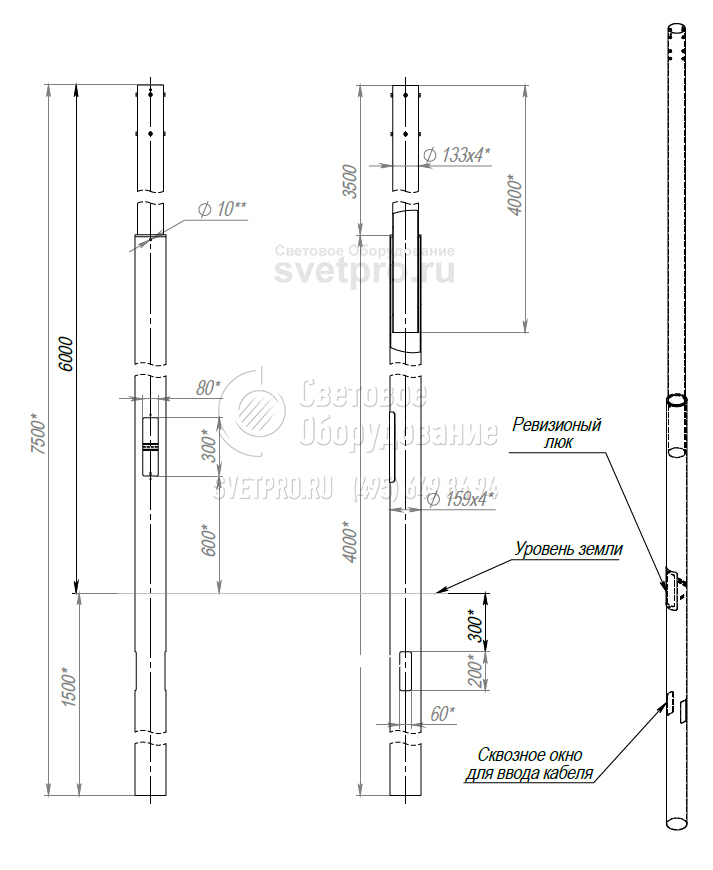

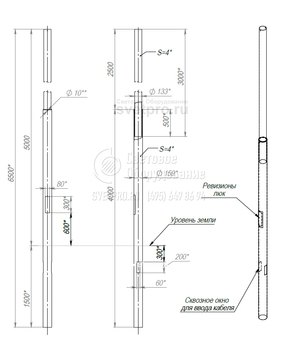

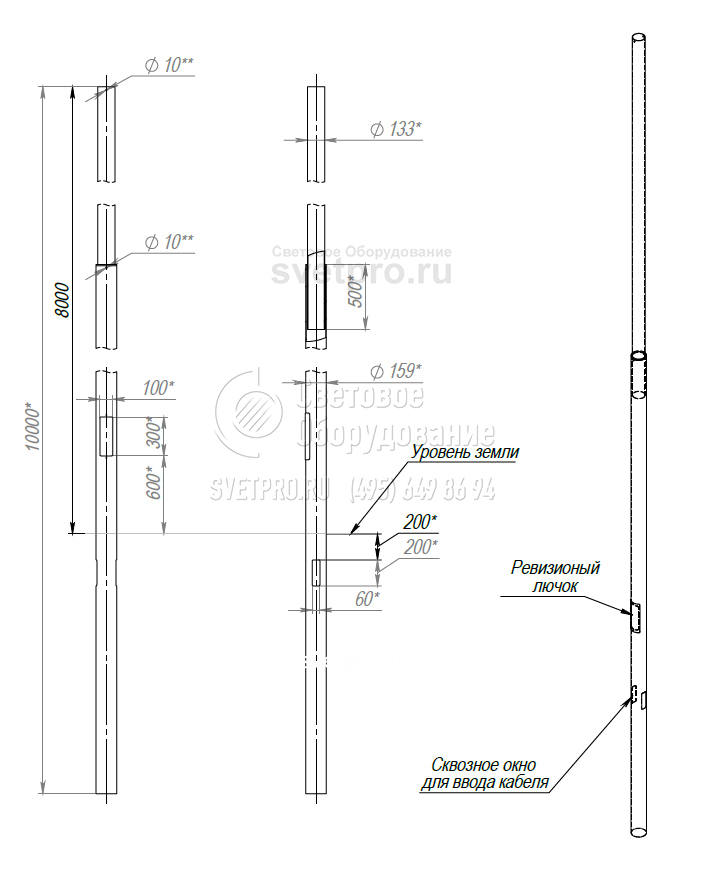

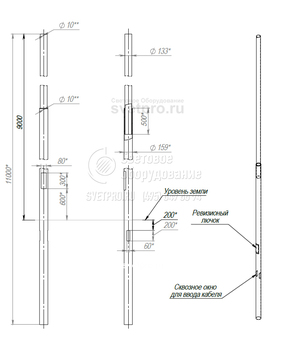

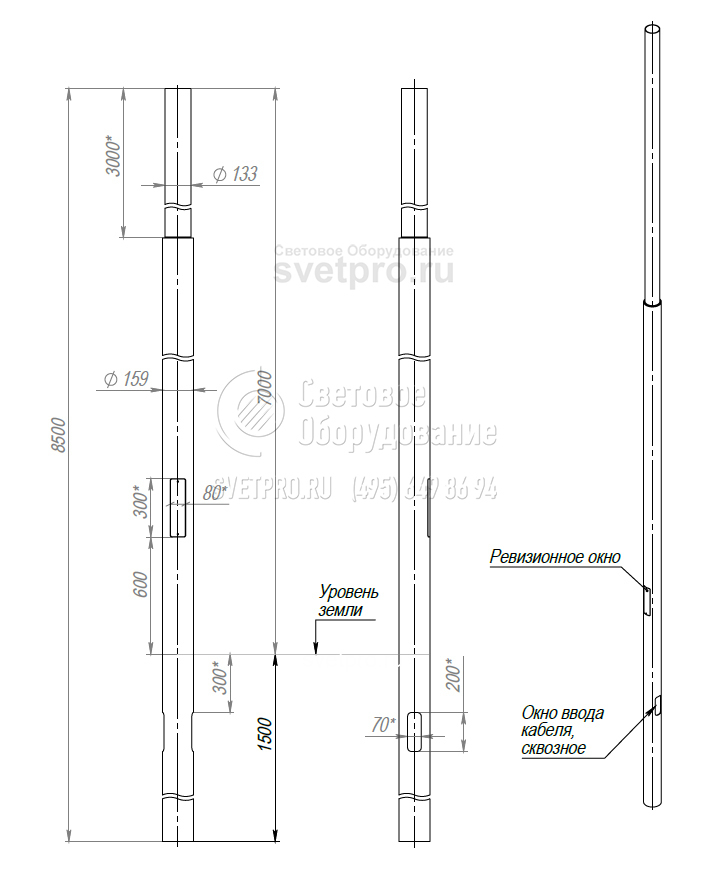

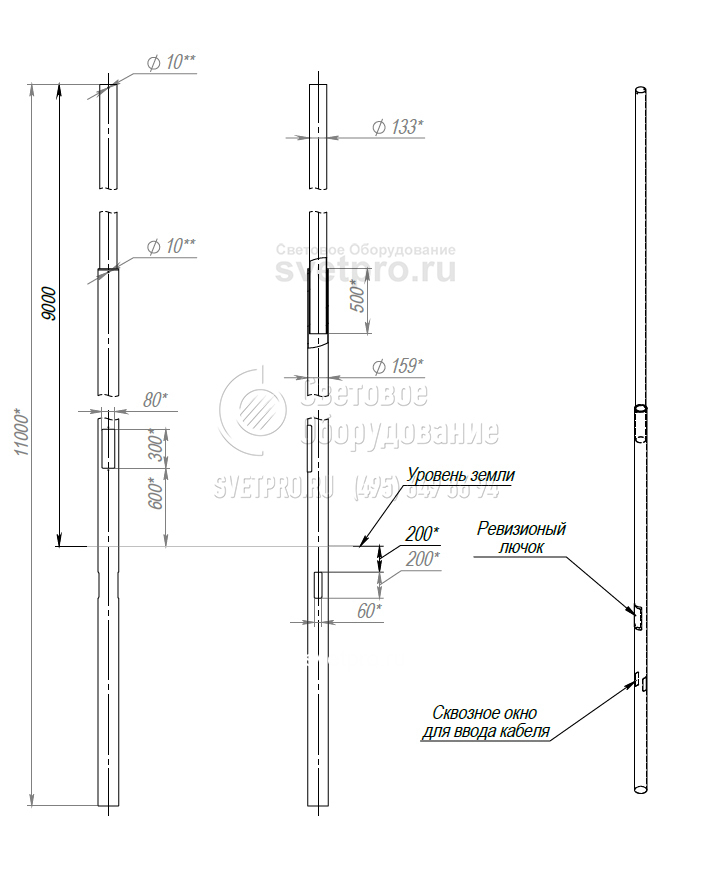

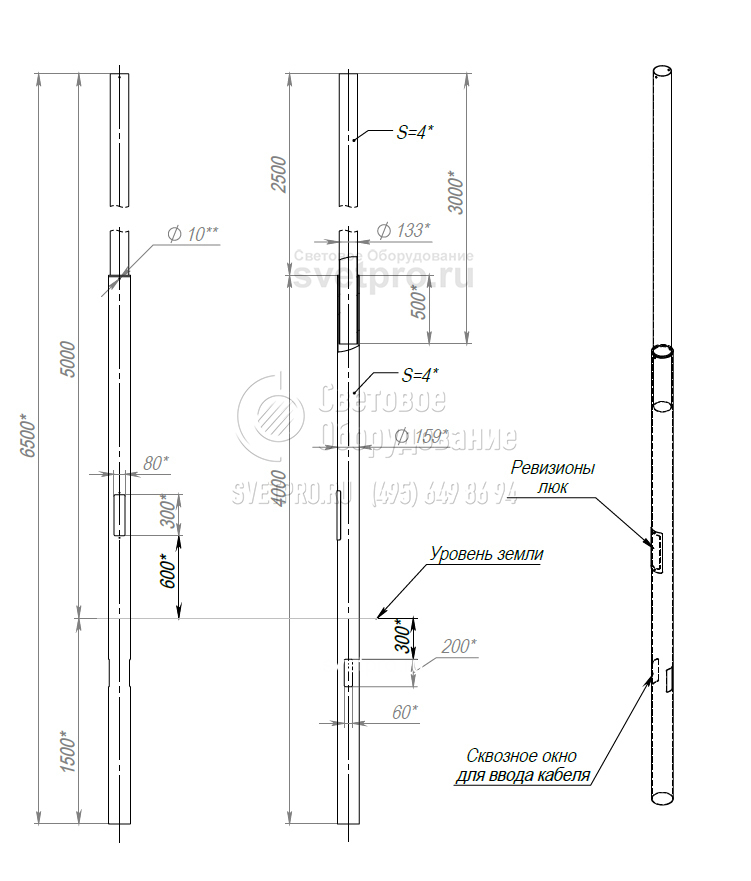

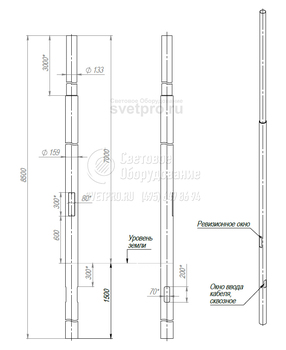

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Несиловые трубчатые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.
Конструкция опоры
Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

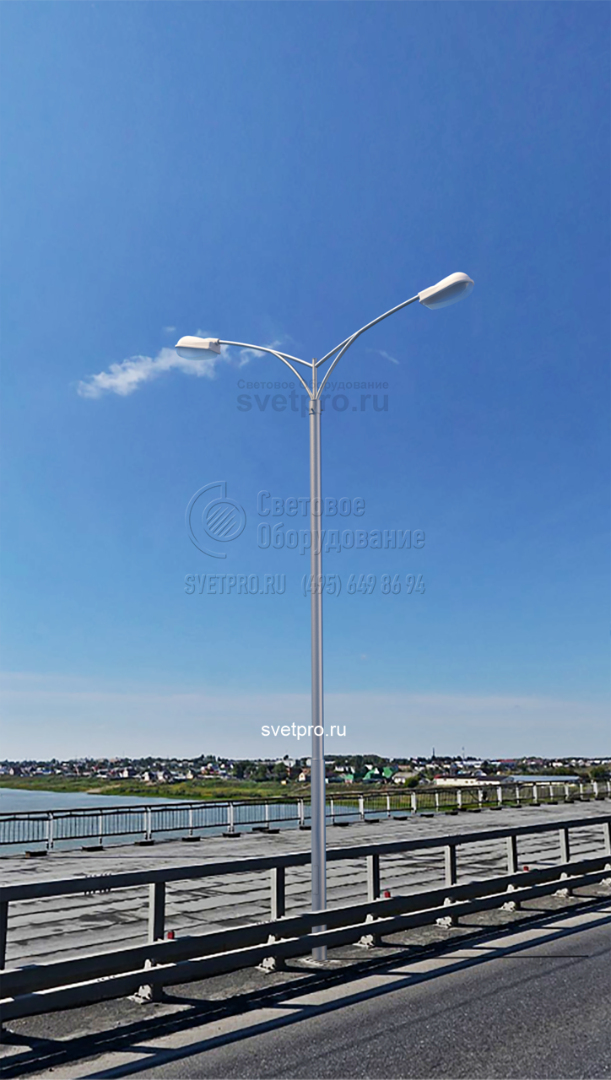

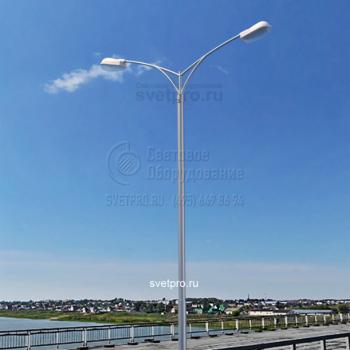

Фотогалерея
