Ретро Декоративные опоры
Область применения: |
|
Назначение: |
|
Высота: | 3-5 м |
Вес: | 37-68 кг |
Верхний диаметр: | 60-76 мм |
Нижний диаметр: | 93-115 мм |
Артикул производителя: | Ретро |
Производитель «Пересвет», Россия
как выбрать опору?

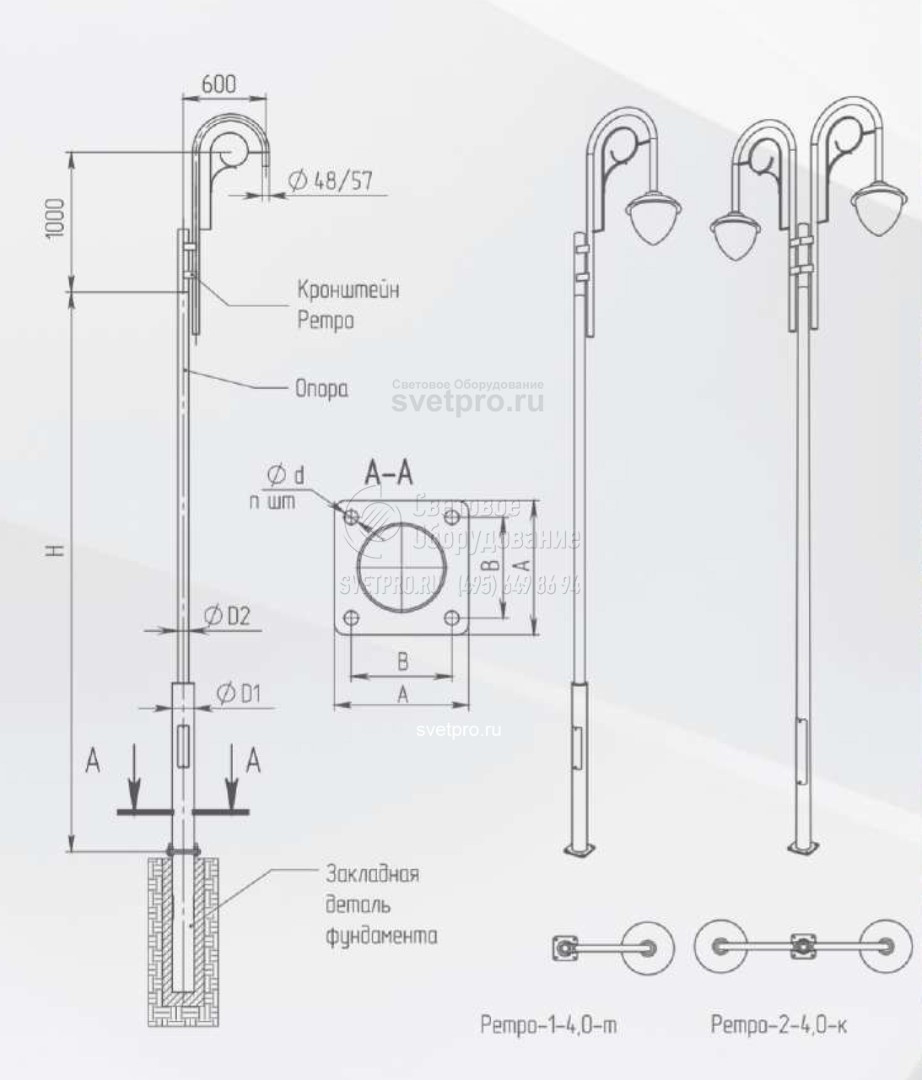

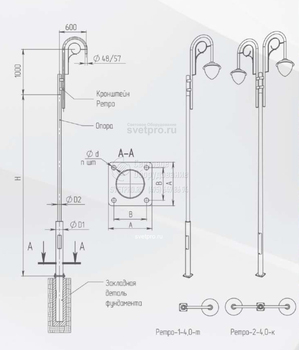

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Тип опоры | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Кол-во ОП | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M, т*м | N, т | Q, т | |||||||||||
Ретро-1-3,0-т | Трубчатая | 3 | 108 | 76 | 170/130 | 14 | 4 | 1 | 48 | ЗДФ-0,108-0,8 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-1-3,5-т | Трубчатая | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 1 | 51 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-1-4,0-т | Трубчатая | 4 | 108 | 76 | 170/130 | 14 | 4 | 1 | 54 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-1-3,0-к | Коническая | 3 | 93 | 60 | 170/130 | 14 | 4 | 1 | 37 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,23 | 0,07 | 0,1 |
Ретро-1-4,0-к | Коническая | 4 | 104 | 60 | 170/130 | 14 | 4 | 1 | 44 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 |
Ретро-1-5,0-к | Коническая | 5 | 115 | 60 | 170/130 | 14 | 4 | 1 | 52 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 |
Ретро-2-3,0-т | Трубчатая | 3 | 108 | 76 | 170/130 | 14 | 4 | 2 | 62 | ЗДФ-0,108-0,8 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-2-3,5-т | Трубчатая | 3,5 | 108 | 76 | 170/130 | 14 | 4 | 2 | 65 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-2-4,0-т | Трубчатая | 4 | 108 | 76 | 170/130 | 14 | 4 | 2 | 68 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
Ретро-2-3,0-к | Коническая | 3 | 93 | 60 | 170/130 | 14 | 4 | 2 | 51 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,23 | 0,07 | 0,1 |
Ретро-2-4,0-к | Коническая | 4 | 104 | 60 | 170/130 | 14 | 4 | 2 | 58 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 |
Ретро-2-5,0-к | Коническая | 5 | 115 | 60 | 170/130 | 14 | 4 | 2 | 66 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
ОПИСАНИЕ
Описание
Освещение пешеходных зон должно выполнять не только функциональную задачу освещения, но и должно эстетично смотреться в любое время суток. Эту задачу возможно решить с помощью декоративных опор.
Опоры этого вида представляют комбинацию металлических несиловых опор различных типов с декоративными кронштейнами.
Декоративные опоры предполагают установку светильников различных типов и поставляются отдельно от осветительных приборов.
Покрытие опор выбирается в зависимости от условий эксплуатации и эстетических соображений. Опоры защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования (или как самостоятельное) на опоры наносится полимерно-порошковое покрытие.
Типы применяемых светильников
Торшерные светильники с посадочным диаметром 60 мм.
Возможно изготовления других посадочных мест 40, 48, 60, 76 мм.
Возможно изготовление под следующее количество светильников: 1, 2, 3, 4.
Итоговая высота складывается из высоты опоры и высоты кронштейна (указана в таблице).
Подводка кабеля — подземная.
Установка
Опоры устанавливаются на фланец закладной детали фундамента.
Возможна установка дополнительного декоративного кронштейна.
