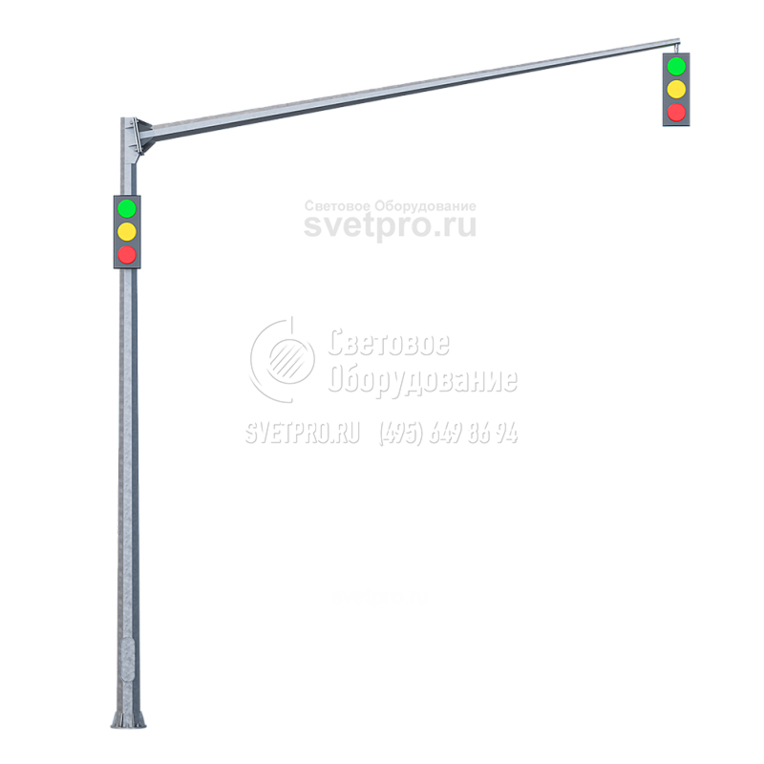

СС Светофорные стойки

Область применения:
  • стойки светофорные предназначены для размещения светосигнального оборудования и информационных знаков
Назначение:
  • Светофорные опоры
Высота: 6-8 м
Вес: 232-394 кг
Артикул производителя: СС

Производитель «Пересвет», Россия

Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

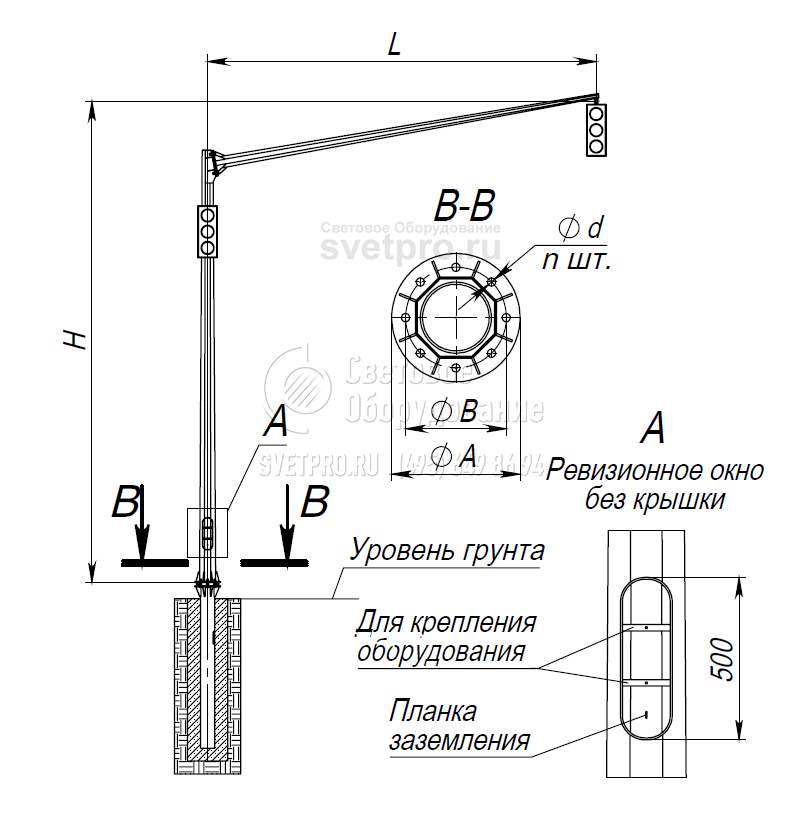

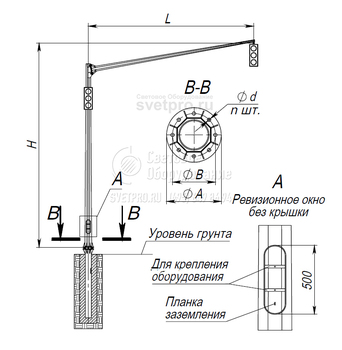

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

 Тип Н,
м
 L,
м
 А/B,
мм
 d,
мм
 n,
шт
 Масса,
кг
 Рекомендуемый
фундаментный
блок
Наветренная площадь
оборудования при ветровом
районе, не более, м2
Нагрузки на
фундамент
IIIIIIIVM, т*мN, тQ, т
СС-6,0-4,0 6 4 400/300 28 8 232 ЗДФ-0,219-2,5 (Д400-300-8х28) 4,6 3,1 2 1,3 3 0,28 0,55
СС-6,0-6,0 6 6 400/330 30 8 277 ЗДФ-0,219-2,5 (Д400-330-8х30) 3,8 2,6 1,8 1,1 3,3 0,32 0,65
СС-6,0-7,0 6 7 400/330 30 8 325 ЗДФ-0,219-2,5 (Д400-330-8х30) 4,1 2,8 1,9 1,2 3,5 0,37 0,69
СС-7,0-4,0 7 4 400/330 30 8 278 ЗДФ-0,219-2,5 (Д400-330-8х30) 4,7 3,1 2 1,2 3,8 0,33 0,64
СС-7,0-6,0 7 6 400/330 30 8 302 ЗДФ-0,219-2,5 (Д400-330-8х30) 3,7 2,5 1,7 0,9 3,9 0,35 0,72
СС-7,0-7,0 7 7 400/350 30 8 367 ЗДФ-0,273-2,5 (Д400-350-8х30) 4,7 3,2 2,2 1,2 4,6 0,42 0,79
СС-8,0-4,0 8 4 400/350 30 8 320 ЗДФ-0,273-2,5 (Д400-350-8х30) 4,6 3 1,9 1,1 4,7 0,37 0,75
СС-8,0-6,0 8 6 400/350 30 8 345 ЗДФ-0,273-2,5 (Д400-350-8х30) 4,2 2,6 1,5 0,7 4,7 0,39 0,83
СС-8,0-7,0 8 7 400/350 30 8 394 ЗДФ-0,273-2,5 (Д400-350-8х30) 4 2,4 1,3 0,5 4,6 0,44 0,87

H - высота
А/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
M - изгибающий момент
N - вертикальная нагрузка

ОПИСАНИЕ

Стойки светофорные предназначены для размещения светосигнального оборудования и информационных знаков. Стойки выполнены в виде Г-образной конструкции для возможности размещения оборудования над дорожным полотном. Консоль светофорной стойки соединяется с опорой на фланцевом узле. В стандартном исполнении стойки рассчитаны на подвод питания кабельной линией выполненной под землей. По запросу возможно изготовление стоек с возможностью воздушного подвода кабеля. По способу установки все стойки выпускаются фланцевого исполнения. Основным критерием при выборе стоек является высота и вылет, зависящие от проектного положения оборудования и его наветренная площадь.

Материал изготовления

Для изготовления основных элементов стоек применяется листовой горячекатанный и холоднокатанный прокат ГОСТ 19903, ГОСТ 19904. Материал проката СтЗ ГОСТ 380 и 09Г2С ГОСТ 19281. Расчетная температура района эксплуатации в стандартном исполнении ≥ -45°C.

Покрытие стоек выбирается в зависимости от условий эксплуатации и эстетических соображений. Стойки защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования на опоры наносится полимерно-порошковое покрытие.
