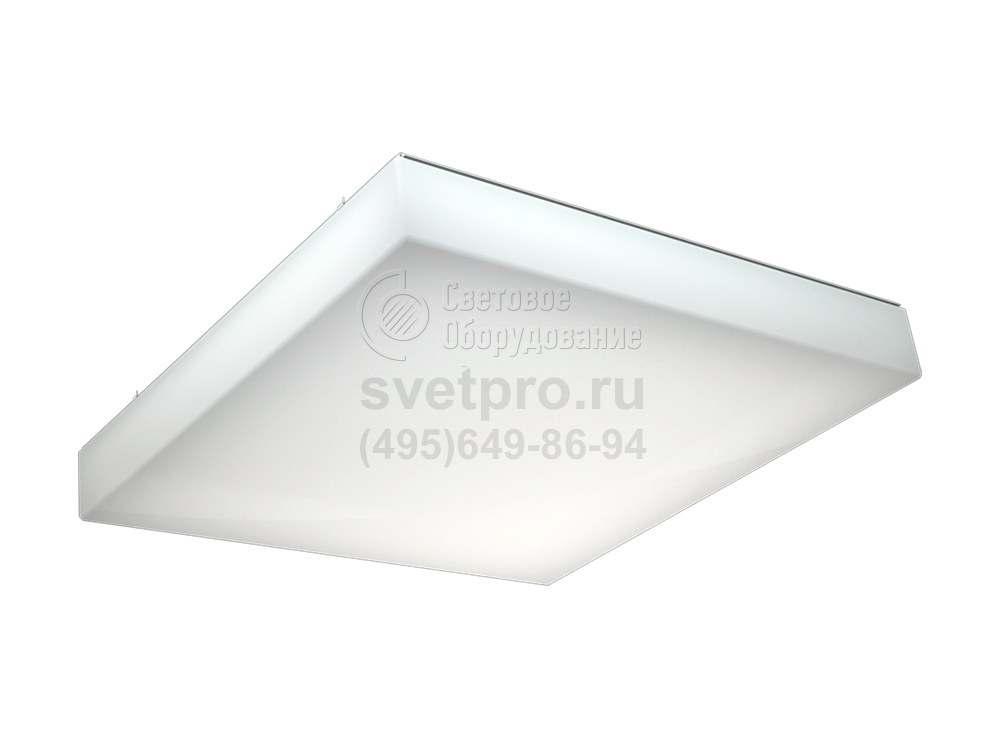

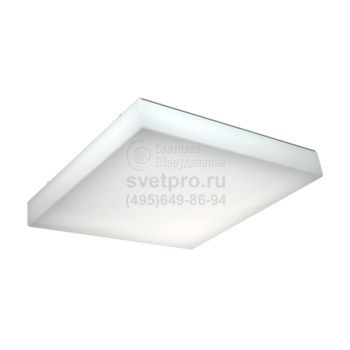

AOT UNI LED Светильник серии UNIVERSAL
Область применения: |
|
Назначение: |
|
Мощность: | 33 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | AOT UNI LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3200-3300 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы AOT UNI LED применяют для освещения объектов торговли, офисов, методических центров.
Модель устанавливается на поверхность потолка. Крепления являются аксессуарным дополнением.
Электропитание универсальных светодиодных модулей осуществляется посредством драйвера, установленного в полости корпуса. Мощность светильников модельного ряда – 33 Вт, значение светового потока: 3200 или 3300 лм. Тип КСС – косинусная. Модификации, укомплектованные аккумуляторной батареей, способны обеспечить аварийное освещение. В данный временной интервал (до 1 часа), свет излучает один модуль. Для всех модификаций свойственна эффективность использования мощности (cosϕ>0,95), естественность передачи цветовых оттенков (Ra>80) и нейтральная цветовая температура (4000К).
Светильники AOT UNI LED эксплуатируются в теплых помещениях (от +5°С до +35°С). Степень защиты изделия соответствует IP40. Поверхность стального корпуса приобретает белый цвет в результате порошкового окрашивания. Рассеиватель, изготовленный из полиметилметакрилата, в версиях: призматический или опаловый.
Светильник обеспечивает работу одного LED module при аварийном отключении питающего напряжения. Батарея поддер-живает работу LED module не менее 1 часа в данном режиме. Световой поток LED module при этом составляет 12% от номи-нального.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-1, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.15, ГОСТ Р 51514, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка. Установочные элементы для крепления заказываются отдельно – «Комплект крепления X4» (код зазказа – 2995000040).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый порошковой краской белого цвета либо цвета металлик. Внутри корпуса установлены линейные светодиодные модули и драйвер.
Оптическая часть
Призматический (PRS) или опаловый (OPL) рассеиватель из ПММА. Тип светодиодов: SMD.
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 20 A |
Блок аварийного питания | Да |

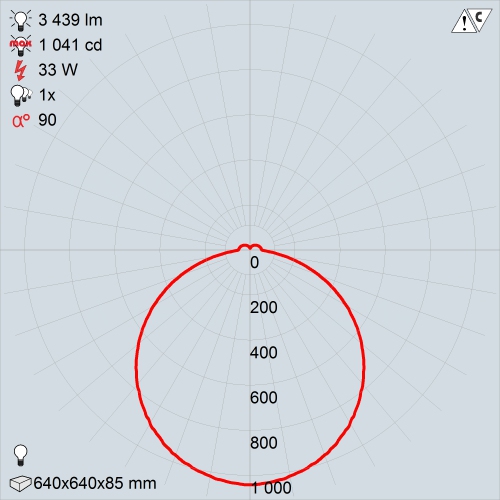

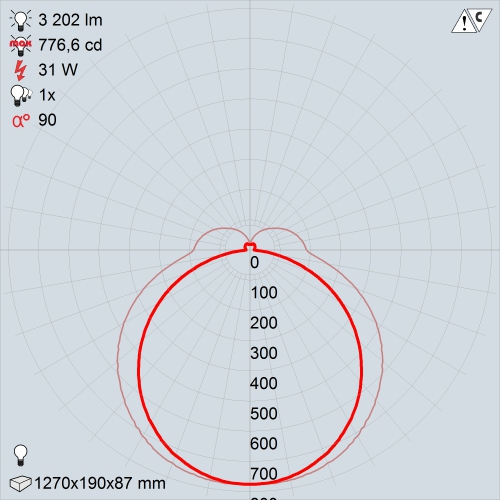

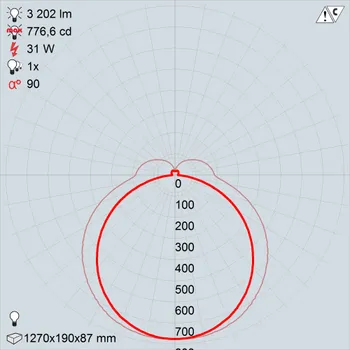

КСС
AOT.OPL UNI LED 1200x200 | AOT.OPL UNI LED 600 |

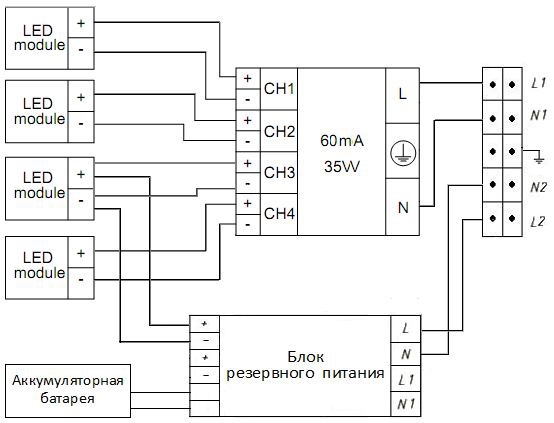

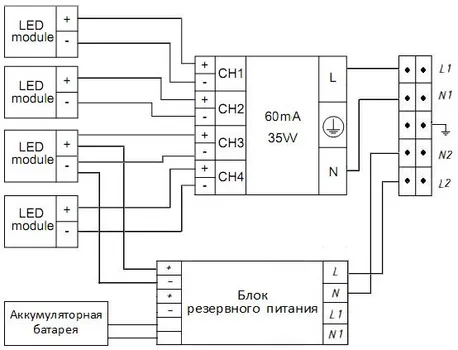

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления Х4 | 1 | 2995000040 | 0.013 |

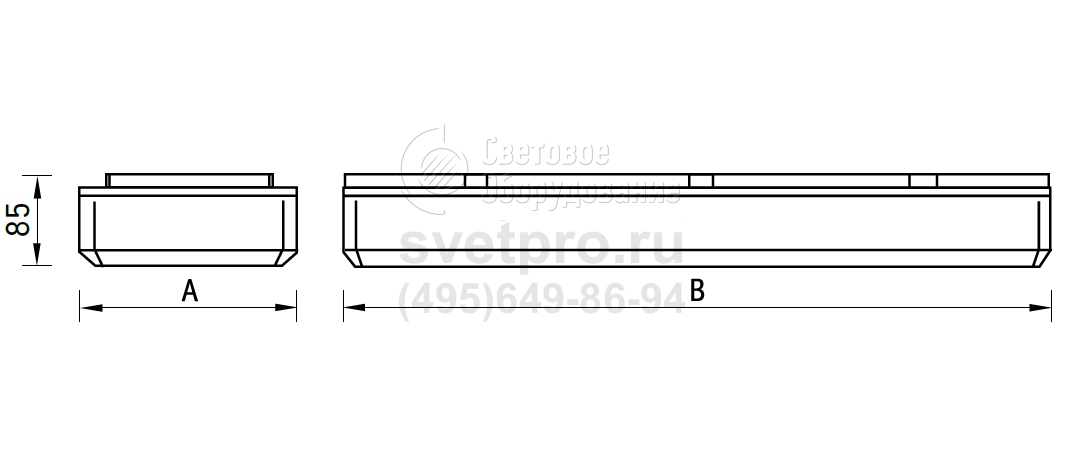

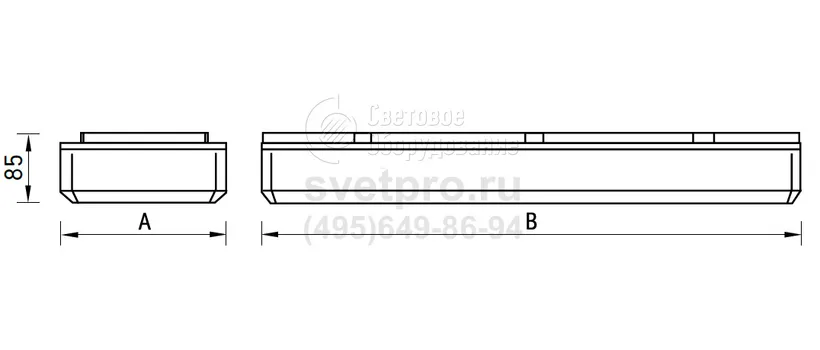

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
AOT.OPL UNI LED 1200x200 4000K | 3200 лм | 33 Вт | 97 | 1270 мм | 190 мм | 2,800 кг | 1386000020 |
AOT.OPL UNI LED 1200x200 EM 4000K | 3200 лм | 33 Вт | 97 | 1270 мм | 190 мм | 3,300 кг | 1066000040 |
AOT.OPL UNI LED 600 4000K | 3200 лм | 33 Вт | 97 | 640 мм | 640 мм | 4,100 кг | 1386000010 |
AOT.OPL UNI LED 600 EM 4000K | 3200 лм | 33 Вт | 97 | 640 мм | 640 мм | 4,500 кг | 1064000030 |
AOT.PRS UNI LED 1200x200 4000K | 3300 лм | 33 Вт | 100 | 1270 мм | 190 мм | 2,800 кг | 1068000030 |
