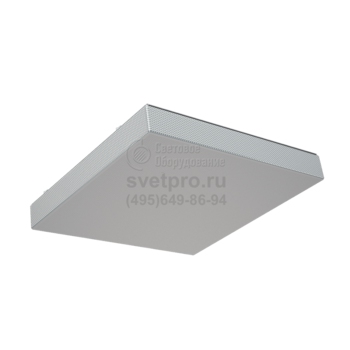

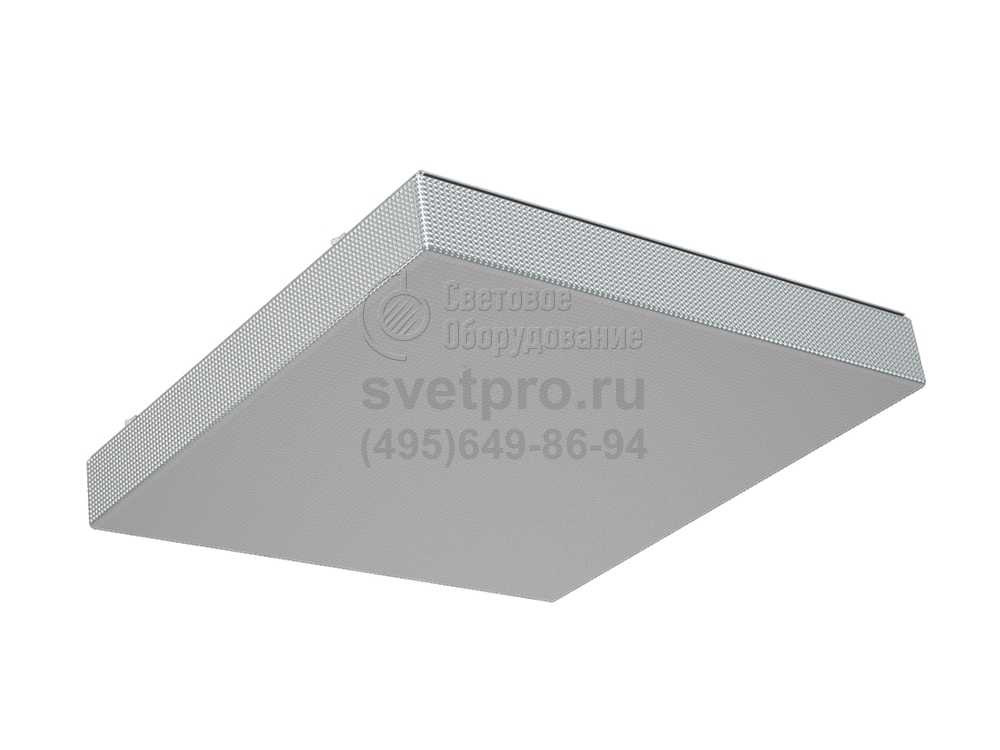

AOT.PRS Светильник с призматическим рассеивателем
Область применения: |
|
Назначение: |
|
Мощность: | 18-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | AOT.PRS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы AOT.PRS используют для освещения торговых залов в магазинах, гипермаркетах и бутиках, гостиницах и офисах.
Модель предназначена для установки на поверхность потолка.

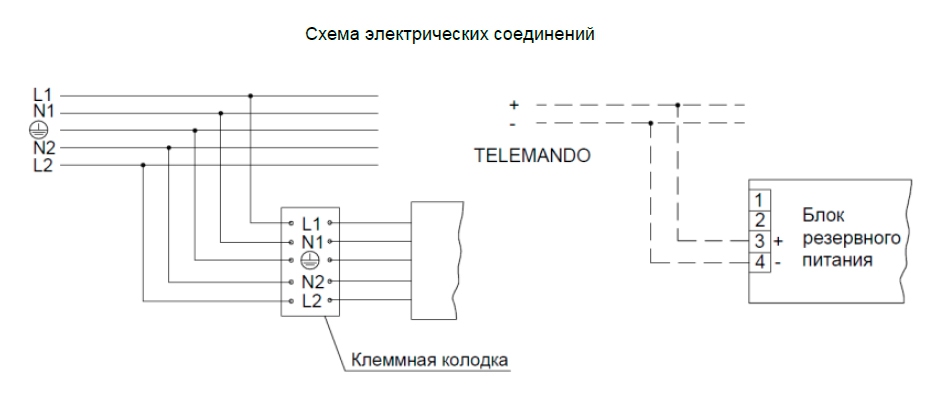

Светильник имеет версии, отличающиеся количеством (1, 2, 4) и мощностью (18, 36, 58) Вт ламп Т8. Их зажигание и стабильность электропитания обеспечивает ЭПРА. Имеются модификации, в состав которых входит блок резервного питания. В схеме включения таких изделий присутствует устройство TELEMANDO. Об активности электропотребления свидетельствует cosϕ>0,96. Наличие электронного балласта исключает гул, минимизирует пульсации (менее 5%), увеличивает период эффективной эксплуатации ламп.
Конструкцией светильника AOT.PRS обеспечена степень защиты IP40. Стальной, квадратной формы корпус, дополняет призматический ПММА рассеиватель. Его наличие позволяет обеспечить рассеивание светового потока и исключение вероятности слепящего действия света. Наружную поверхность корпуса покрывает слой белого порошкового окрашивания. Эксплуатация модели осуществляется в теплых помещениях (+5°С – +35°С).
Светильник обеспечивает работу одной лампы при аварийном отключении питающего напряжения. Батарея поддерживает работу лампы не менее 2,5 часов в данном режиме. Поток лампы при этом составляет 10% от номинального. Качество электроэнергии должно соответствовать ГОСТ Р 54149-2010.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка. Установочные элементы для крепления заказываются отдельно. Для AOT.PRS: 118, 136 – Комплект крепления X3. Код заказа – 2995000030. 218, 236, 258, 418 – Комплект крепления X4. Код заказа – 2995000040.
Конструкция
Цельнометаллический корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Призматический рассеиватель из прозрачного ПММА изготовлен методом выдува. Крепиться к корпусу поворотными задвижками.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | Да |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Блок аварийного питания | Да |

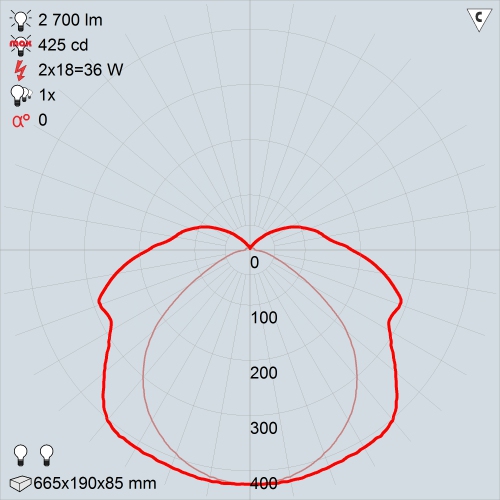

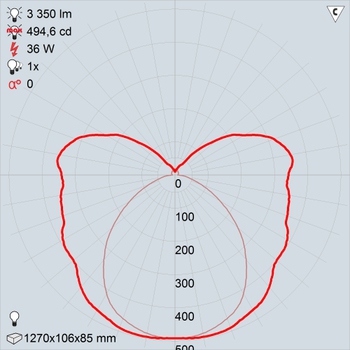

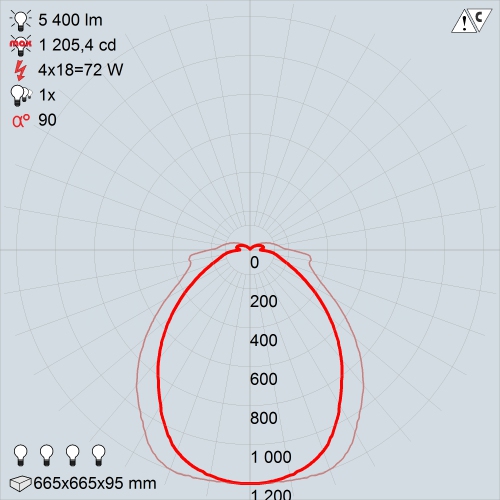

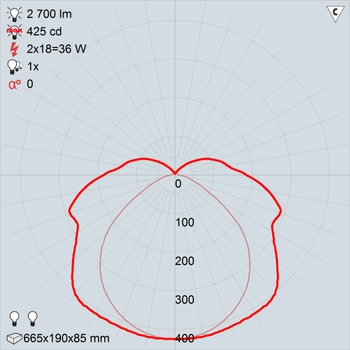

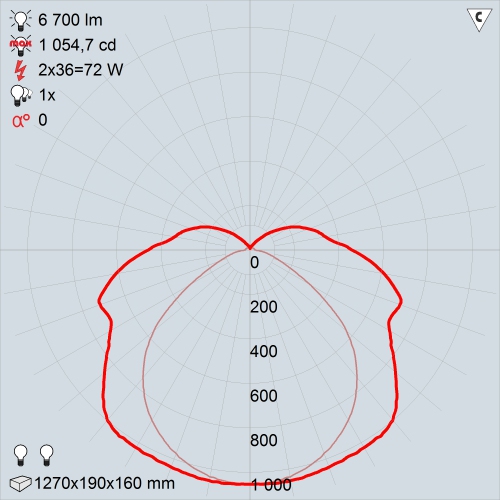

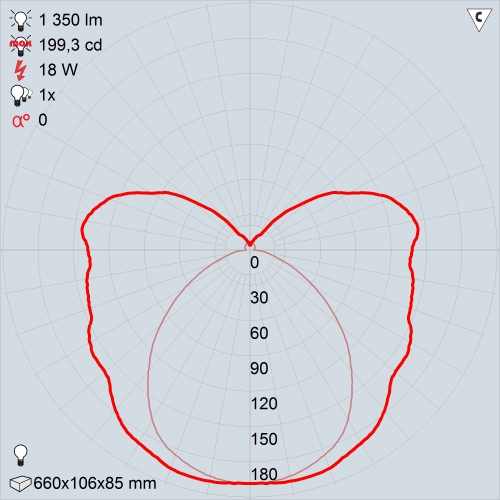

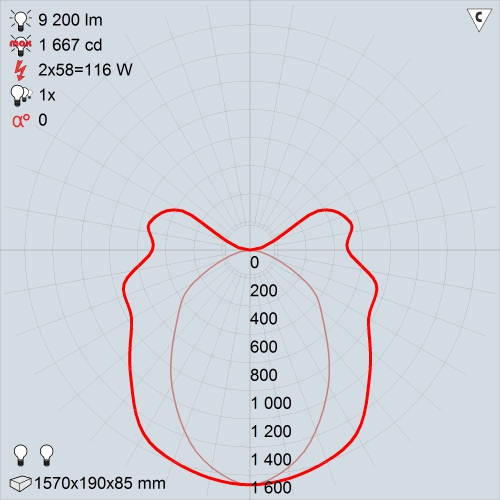

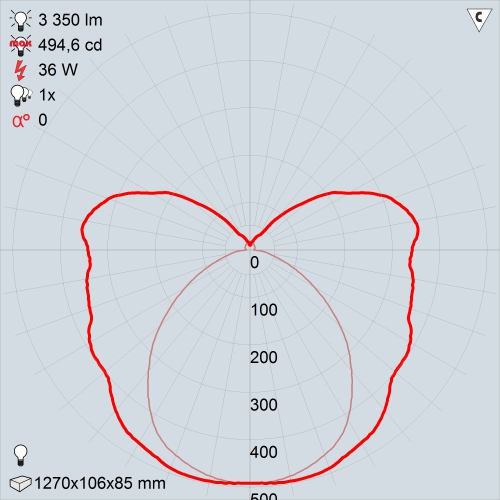

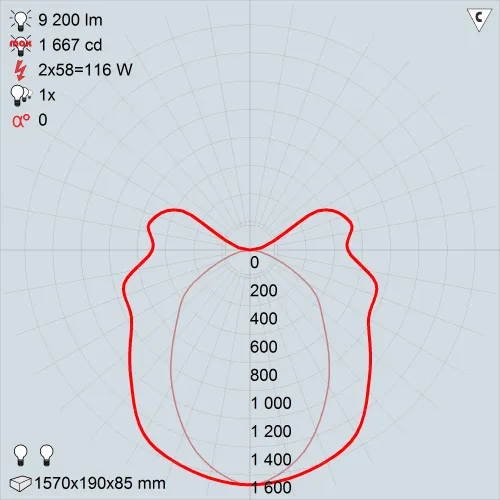

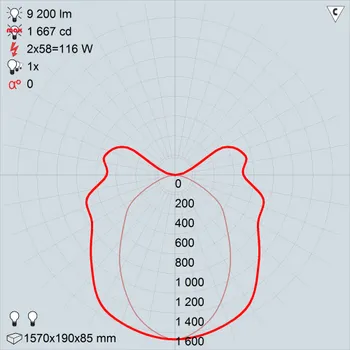

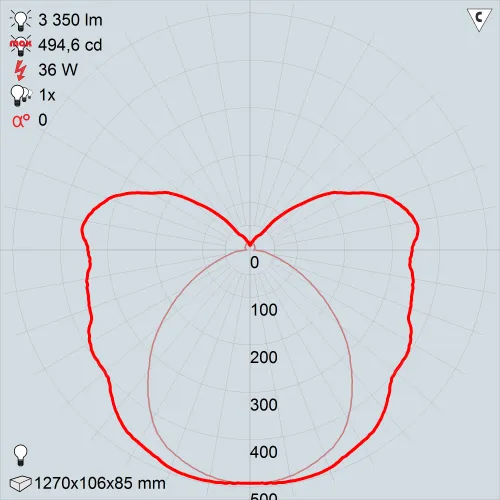

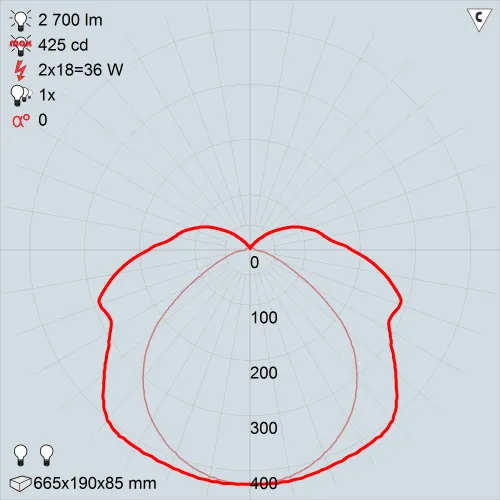

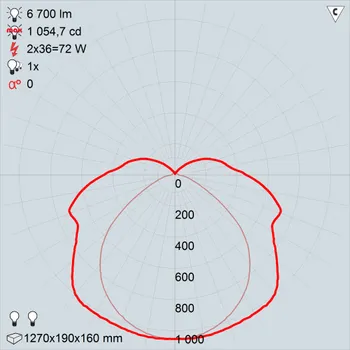

КСС
AOT.PRS 118 HF | AOT.PRS 136 HF | AOT.PRS 218 HF | AOT.PRS 236 HF | AOT.PRS 258 HF | AOT.PRS 418 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления Х3 | 2 | 2995000030 | 0.006 |
Комплект крепления Х4 | 1 | 2995000040 | 0.013 |

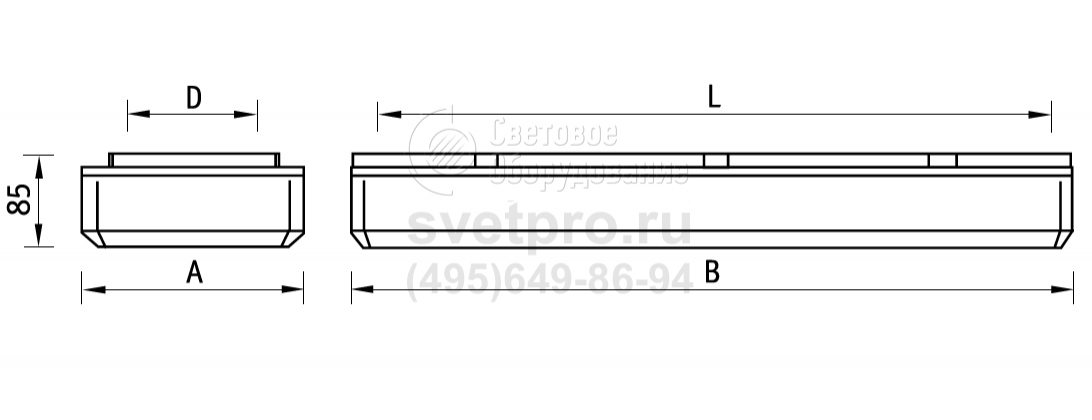

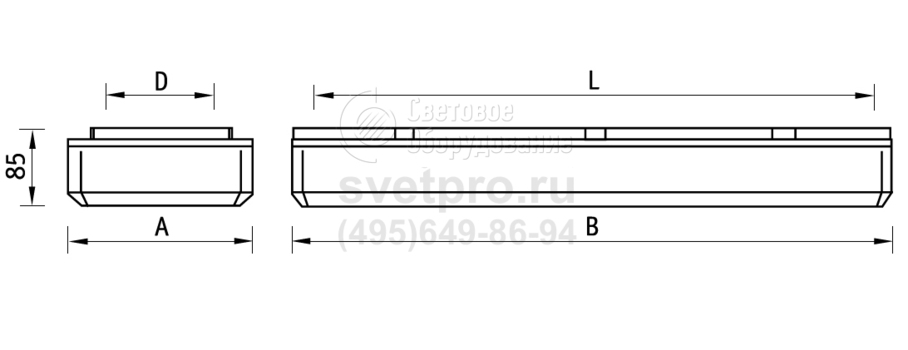

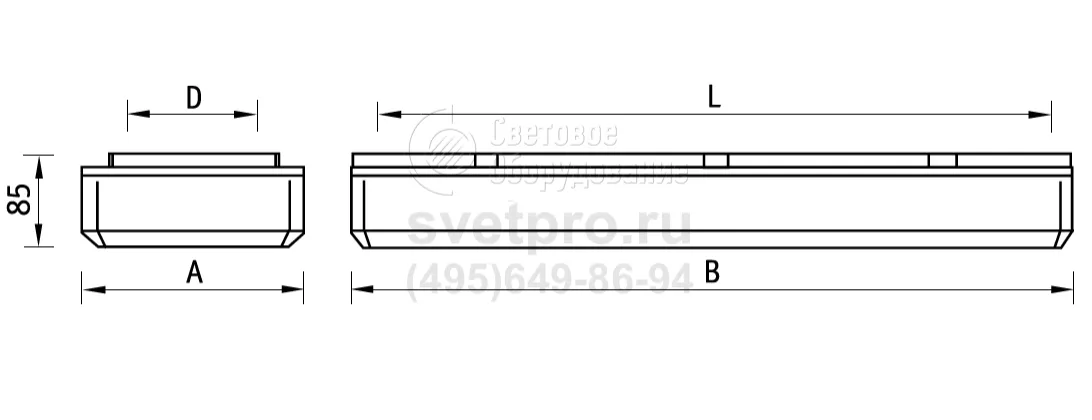

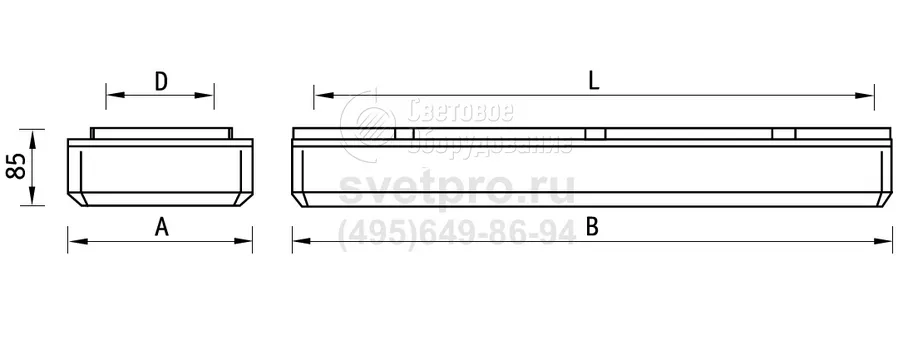

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
AOT.PRS 118 HF | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 660 мм | 106 мм | 1063000020 |
AOT.PRS 136 HF new | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1270 мм | 106 мм | 1063000050 |
AOT.PRS 218 HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 660 мм | 190 мм | 1063000101 |
AOT.PRS 236 HF ES1 new | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1270 мм | 190 мм | 1063000160 |
AOT.PRS 236 HF new | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1270 мм | 190 мм | 1063000150 |
AOT.PRS 258 HF new | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1570 мм | 190 мм | 1063000220 |
AOT.PRS 418 HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 665 мм | 665 мм | 1063000250 |
AOT.PRS 418 HF ES1 | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 665 мм | 665 мм | 1063000260 |
