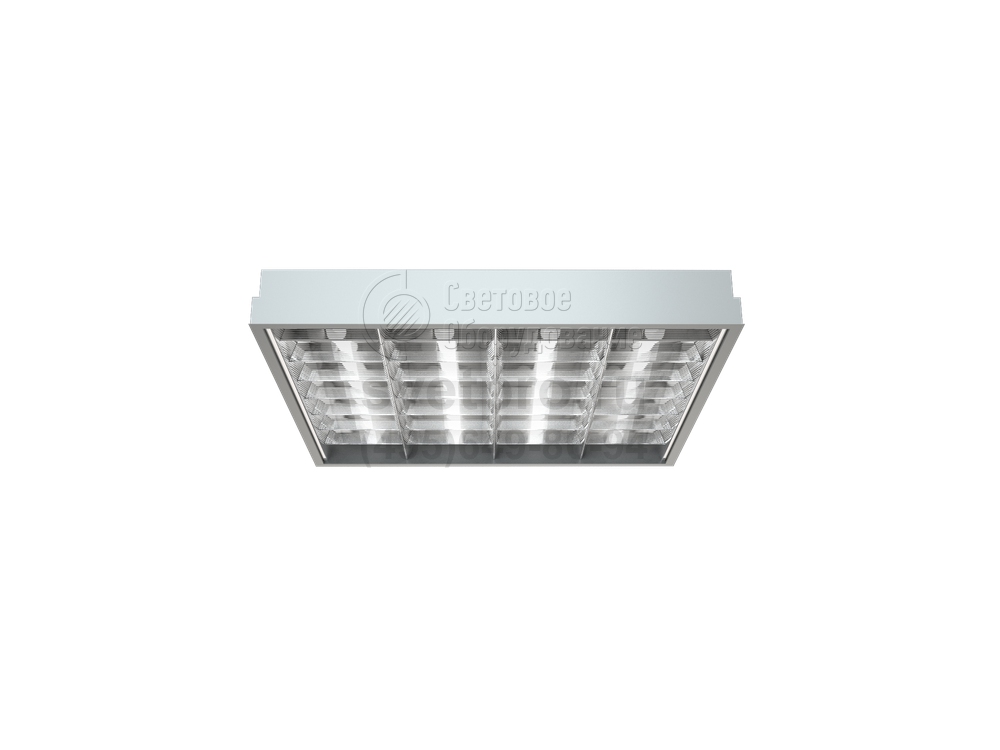

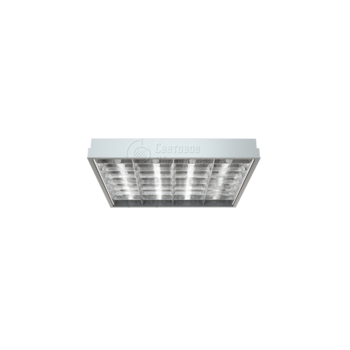

ARS/R Светильник с зеркальной экранизирующей решеткой
Область применения: |
|
Назначение: |
|
Мощность: | 36-144 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13, G5 |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ARS/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ARS/R применяют для общего освещения методических и офисных кабинетов, гипер- и супермаркетов.
Встраивание выполняется в потолки подвесного типа Армстронг и потолки, подшитые гипсокартонным листом.
ЭПРА обеспечивает работоспособность трубчатых люминесцентных ламп (2 или 4) и способствует повышению эксплуатационных качеств. Излучаемый лампами (14, 18, 36 Вт) свет, равномерен, коэффициент пульсаций составляет менее 3%. Распределение света осуществляется под воздействием зеркальной V-образной решетки, формирующей небольшой защитный угол и высокий КПД. Имеются версии с диммируемым световым потоком. Модификации, дополненные блоком аварийного питания, позволяют реализовать режим аварийного освещения длительностью 3 часа. Световой поток составляет 12% от номинального количества излучаемого света.
Размеры стального корпуса подчинены размерному формату ламп и их количеству. Учтены особенности установки профилей опорных потолочных конструкций. Поверхность корпуса окрашена. Рекомендуемые эксплуатационные условия: теплые помещения, воздушная среда которых не обременена пылью и влагой.
В светильнике предусмотрена работа одной лампы в случае аварийного отключения питающего напряжения. Батарея блока резервного питания обеспечивает работу лампы в течение 3 часов в данном режиме. Световой поток лампы при этом составляет 12% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совмести-мость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110 (6 штук — для модификации 4х36,4 штуки - для остальных).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Экранирующая решетка изготовлена из зеркального алюминия. Устанавливается в корпус скрытыми пружинами.
Светильник может комплектоваться решеткой из матового алюминия.
Параметры
Диммирование | Протокол 1-10 V |
cosFI | > 0,96 |
AC/DC | Да |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3% |
Ударопрочность | - |
Класс энергоэффективности | A, A...A+ |
Блок аварийного питания | Да |

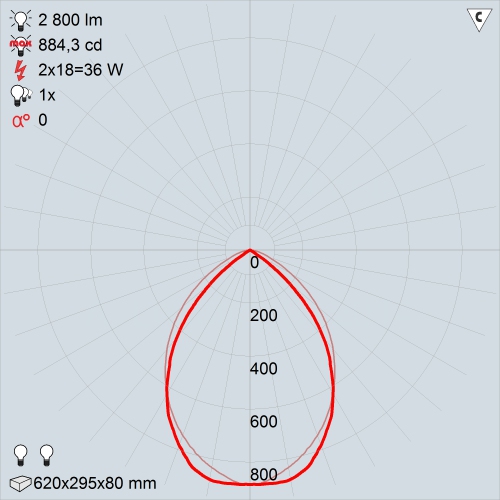

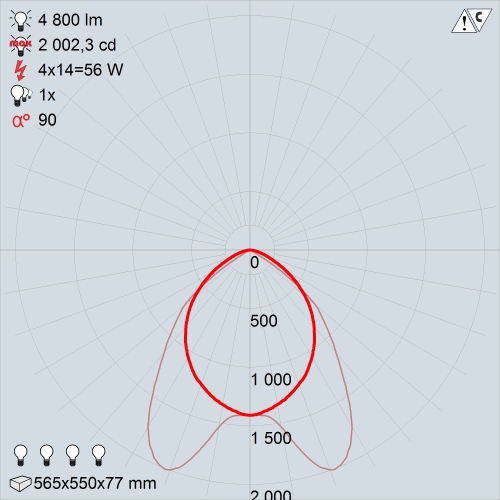

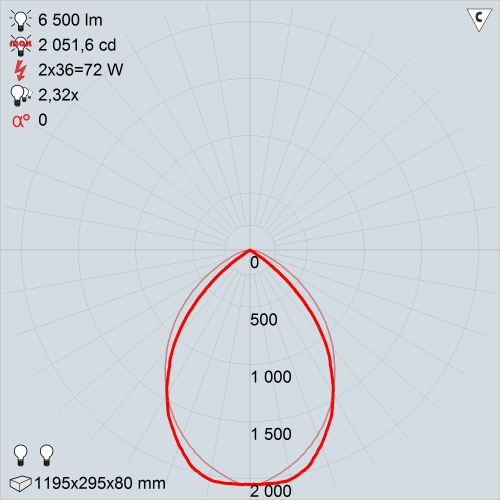

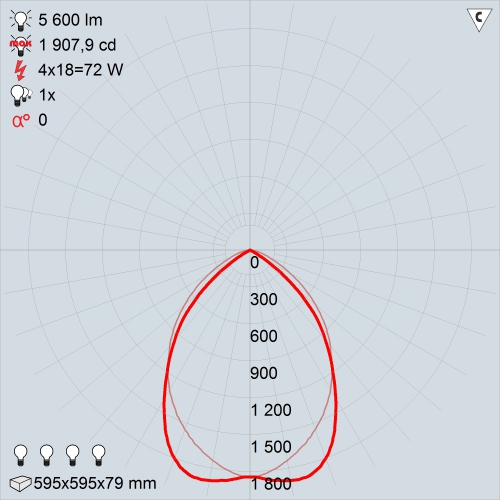

КСС
ARS/R 218 | ARS/R 236 | ARS/R 414 | ARS/R 418 |

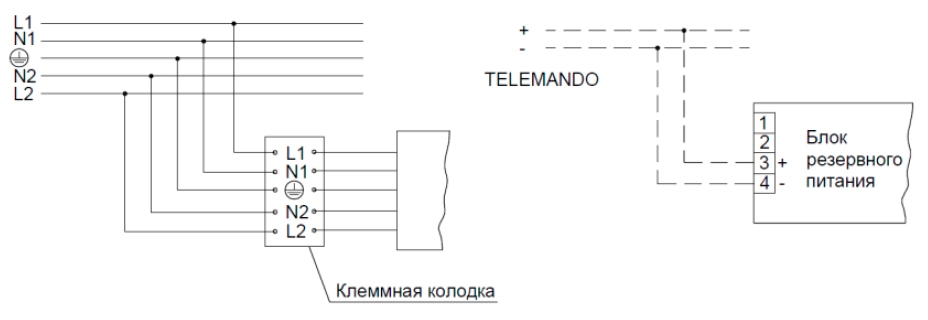

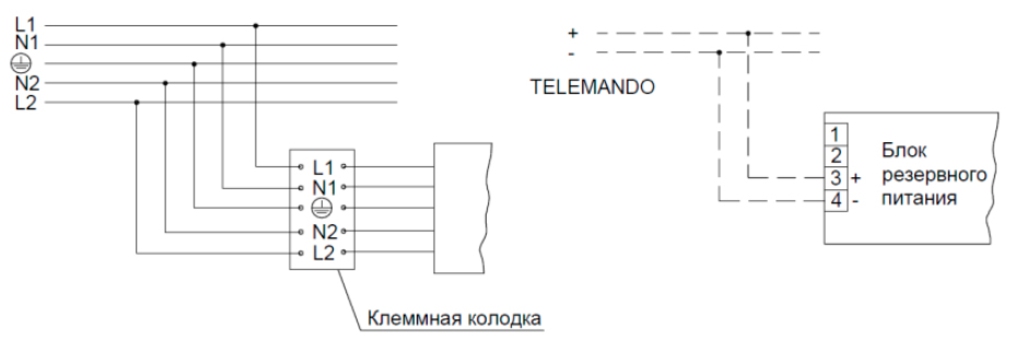

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

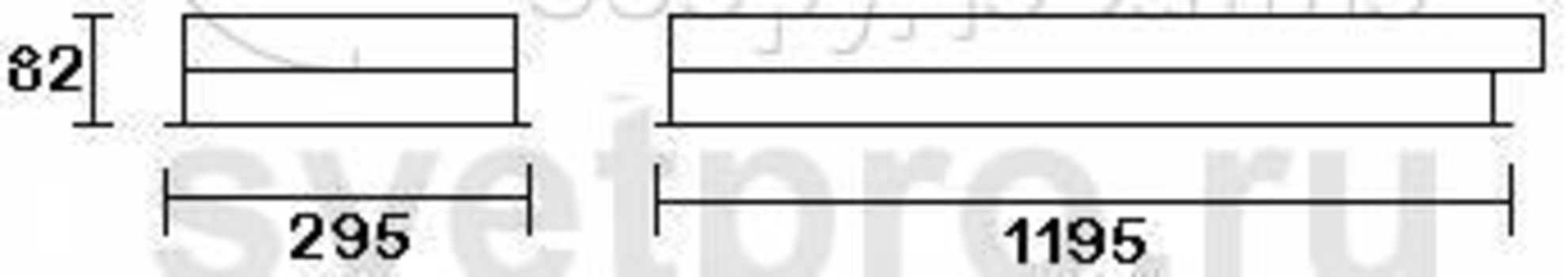

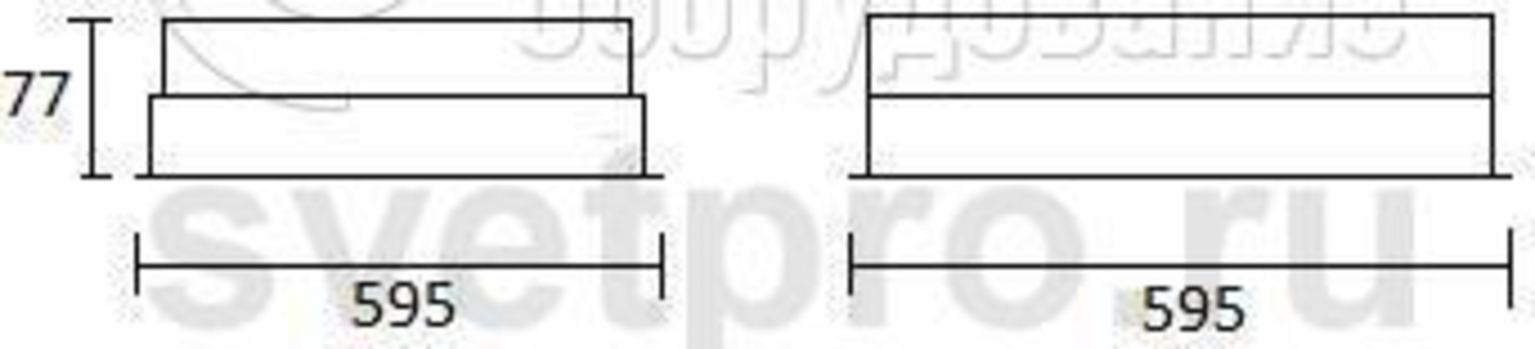

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
ARS/R 218 HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 295 мм | 1015000030 |
ARS/R 218 HFR | 2 | 36 Вт | ЭПРА 1-10В | G13 | ЛЛ | 595 мм | 295 мм | 1015000050 |
ARS/R 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1195 мм | 295 мм | 1015000100 |
ARS/R 414 HF | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1015000140 |
ARS/R 414 HF ES1 | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1015000150 |
ARS/R 418 /595/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 624 мм | 595 мм | 1015000280 |
ARS/R 418 /595/ HF ES1 | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 624 мм | 595 мм | 1015000300 |
ARS/R 418 /595/ HFR | 4 | 72 Вт | ЭПРА 1-10В | G13 | ЛЛ | 624 мм | 595 мм | 1015000320 |
ARS/R 418 /605/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 624 мм | 595 мм | 1015000460 |
ARS/R 418 /605/ HF ES1 | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 624 мм | 595 мм | 1015000470 |
ARS/R 436 /595/ HF | 4 | 144 Вт | ЭПРА | G13 | ЛЛ | 1205 мм | 605 мм | 1015000550 |
ARS/R 436 /595/ HF ES1 | 4 | 144 Вт | ЭПРА | G13 | ЛЛ | 1205 мм | 605 мм | 1015000560 |
