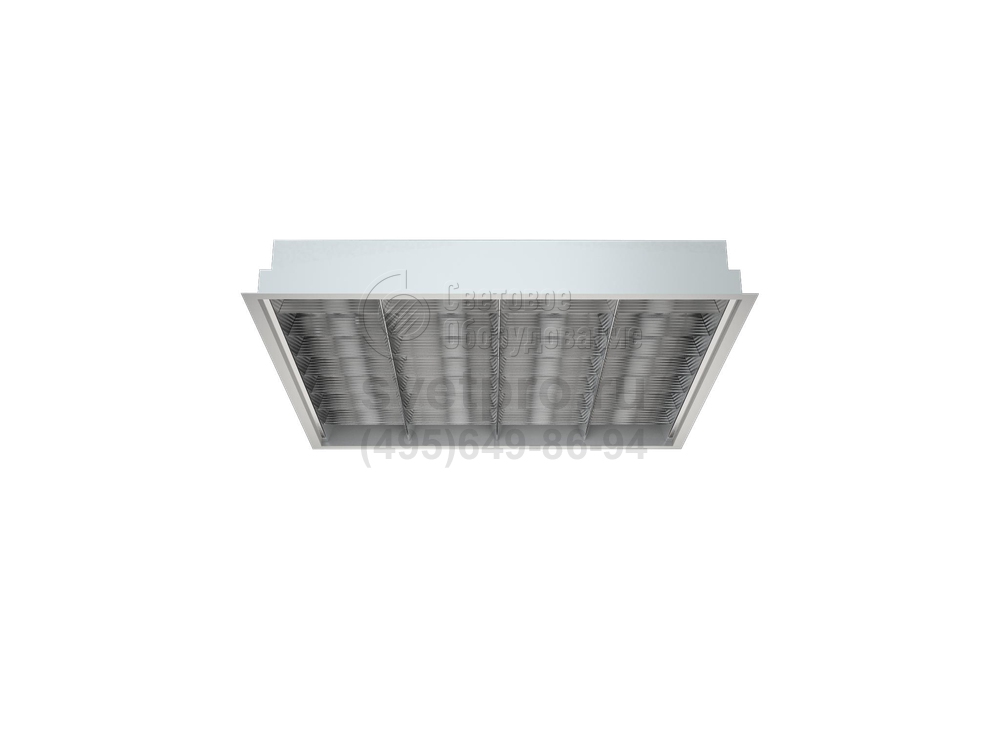

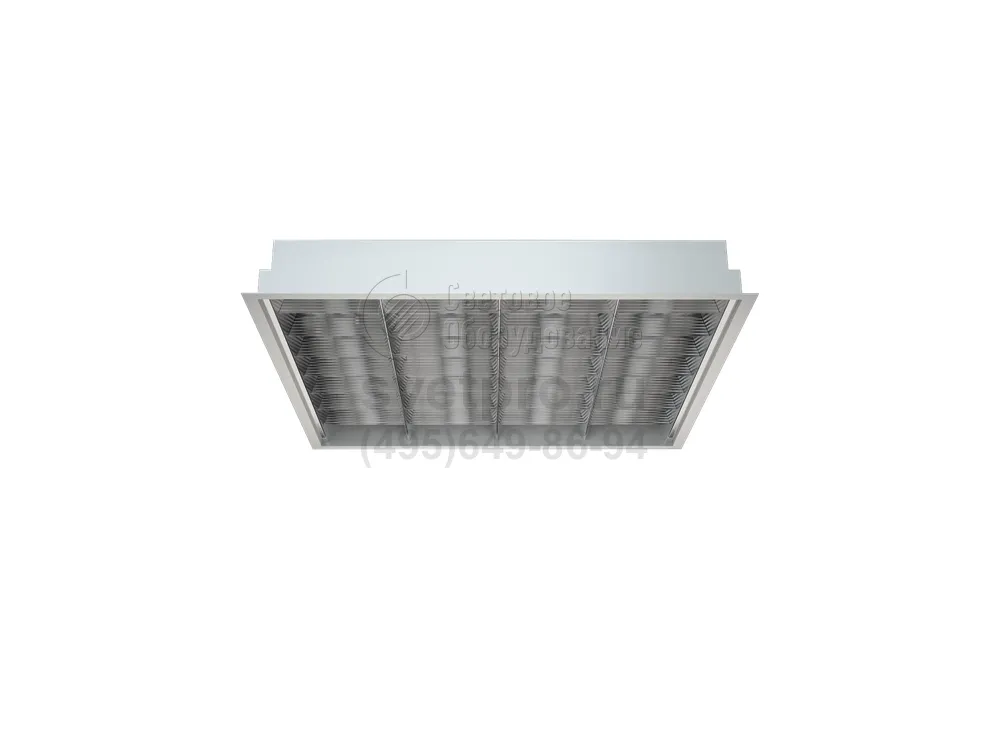

ARS/R UNI LED Светодиодный светильник серии UNIVERSAL
Область применения: |
|
Назначение: |
|
Мощность: | 17-33 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ARS/R UNI LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1425-2850 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Светильниками ARS/R UNI LED освещают объекты торговли, методические и учебные кабинеты, офисы, фойе и залы кинотеатров.
Осветительные приборы, габаритный формат которых увязан с размером ячеек, образуемых Т-профилем (полка 15 или 24 мм) подвесных потолочных конструкций типа Армстронг, встраиваются в данные потолки или вырезы потолков, подшитых гипсокартонном (крепится клипсами).
Светодиодные модули, мощностью 17 (33) Вт, излучают направленный свет в количестве 1425 (2850) лм. Зеркальная решетка создает защитный угол и повышает КПД. В модификациях применен нерегулируемый и регулируемый драйвер (цифровой управляющий протокол). Имеются версии с блоком резервного питания. В аварийном режиме свет излучается одним линейным модулем. Цветовая температура 4000К способствует работоспособности, цветовосприятие – естественное (Ra>80). Отсутствуют посторонние шумы и пульсации (<3%).
Сварной корпус светильника ARS/R UNI LED окрашен порошковым методом. Покрытие равномерное, белое. Решетку фиксируют скрытые пружины. Длительная, надежная и эффективная эксплуатация соблюдается в теплых помещениях, для которых нехарактерно наличие пылевых частиц и влаги (IP20).
Диффузное распределение света обеспечивает матовый рассеиватель, расположенный над светодиодным модулем. Защитный угол формирует алюминиевая V-образная решетка.
Светильник соответствует требованиям безопасности ТР ТС 004/2011«О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. Внутри корпуса установлены линейные светодиодные модули и драйвер.
Оптическая часть
Экранирующая решетка изготовлена из зеркального алюминия. Устанавливается в корпус скрытыми пружинами. Тип светодиодов: SMD.
Параметры
PFС | > 0,98 |
AC/DC | Да |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3% |
Ударопрочность | - |
Класс энергоэффективности | A |
Пусковой ток | 20 A |
Блок аварийного питания | Да |

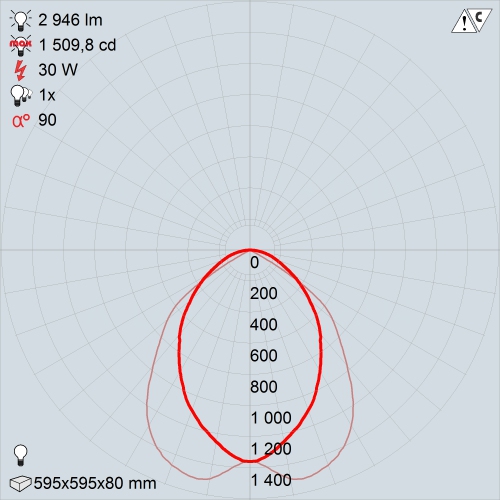

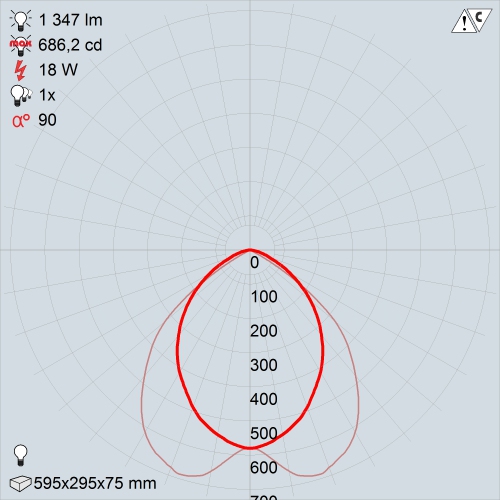

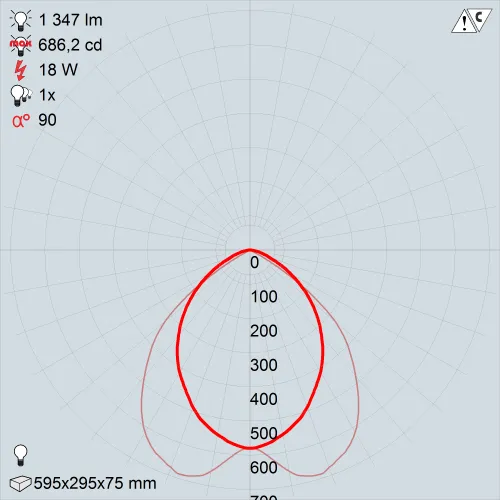

КСС
ARS/R UNI LED 300 4000K | ARS/R UNI LED 595 4000K |

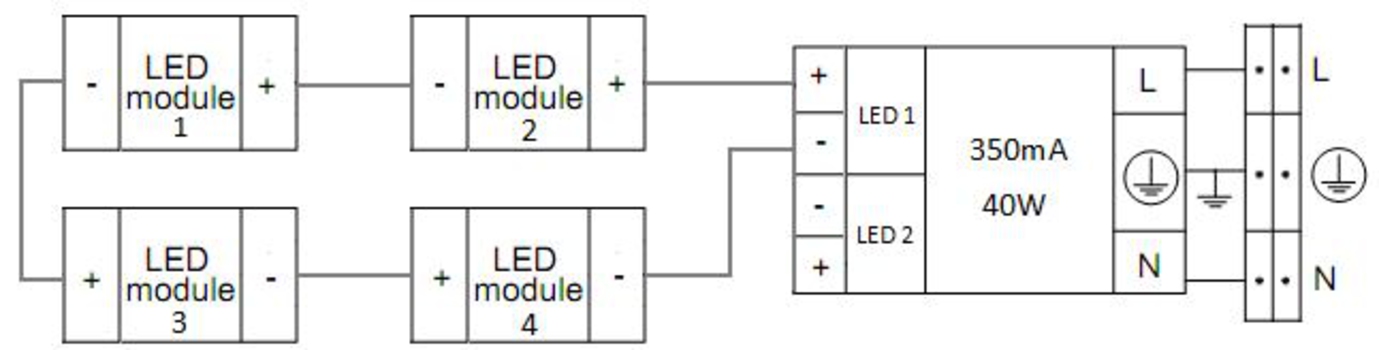

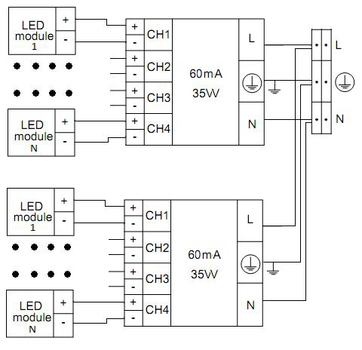

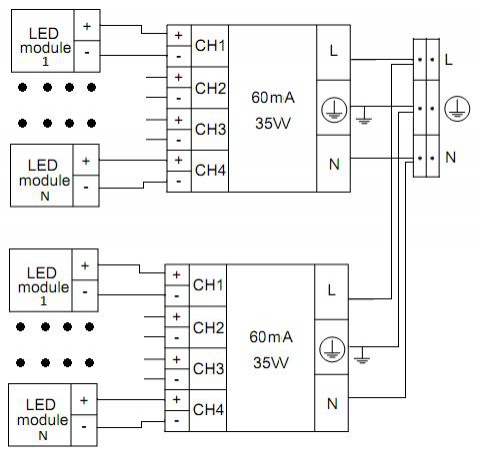

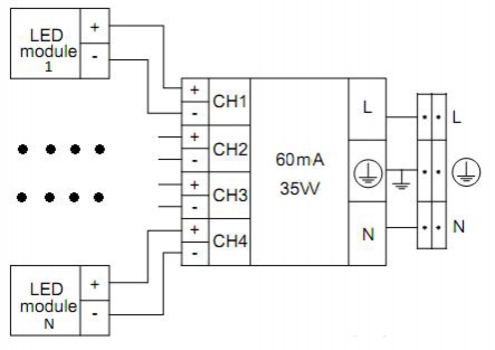

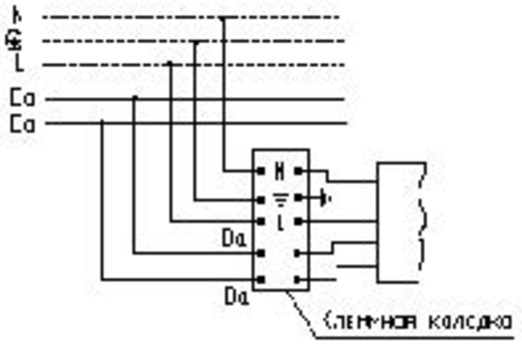

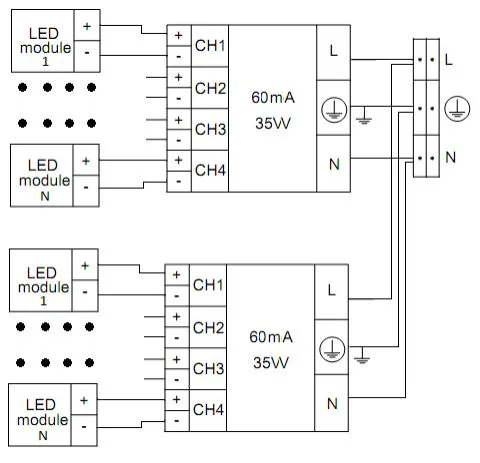

Схемы электрических соединений

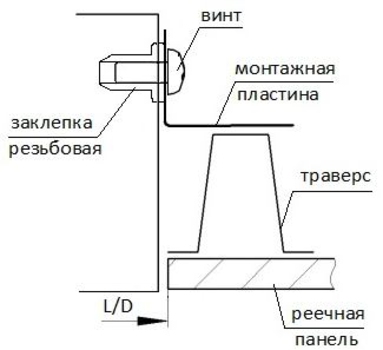

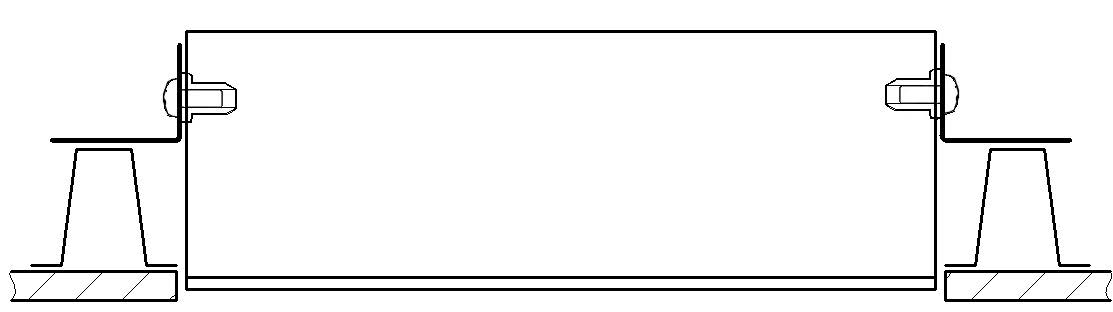

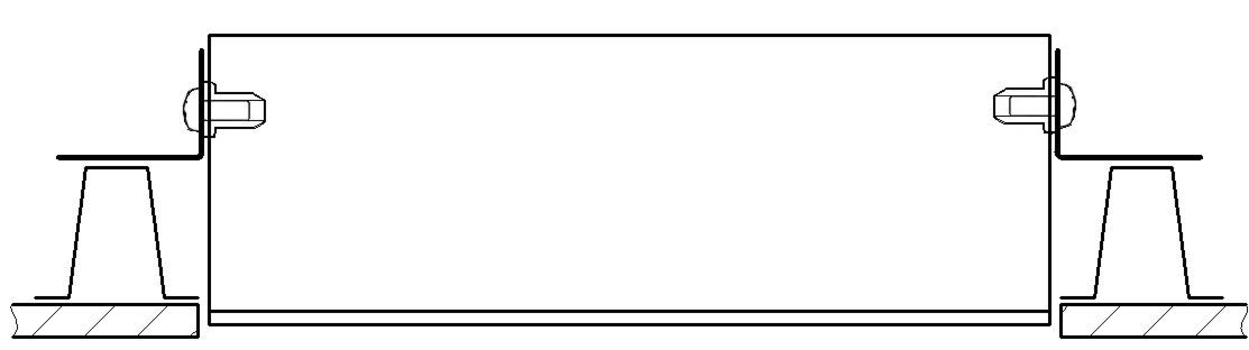

Схема установки в реечный потолок светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

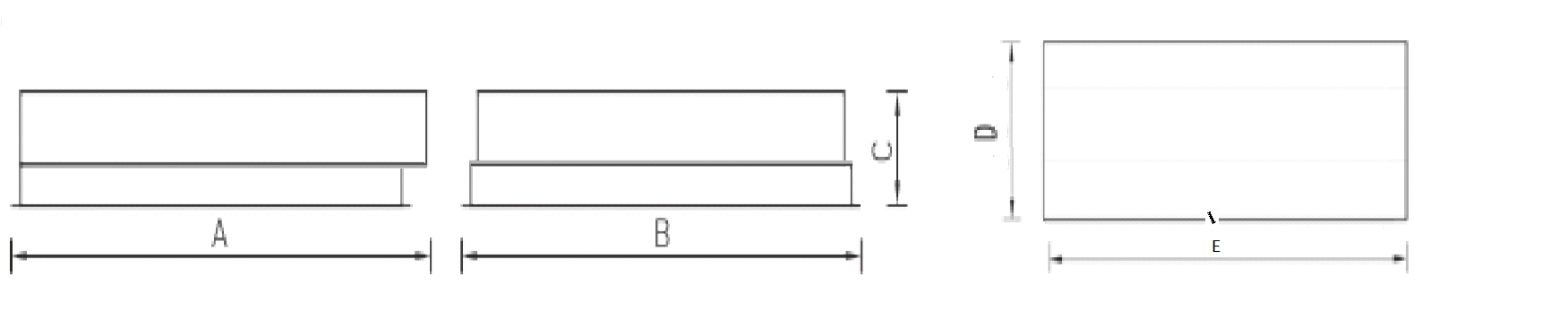

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
ARS/R UNI LED 300 4000K | 1425 лм | 17 Вт | 84 | 595 мм | 295 мм | 2,800 кг | 1016000020 |
ARS/R UNI LED 300 EM 4000K | 1425 лм | 17 Вт | 84 | 595 мм | 295 мм | 3,400 кг | 1016000190 |
ARS/R UNI LED 1200 4000K | 2850 лм | 33 Вт | 86 | 1195 мм | 295 мм | 4,000 кг | 1016000010 |
ARS/R UNI LED 1200 EM 4000K | 2850 лм | 33 Вт | 86 | 1195 мм | 295 мм | 4,400 кг | 1016000080 |
ARS/R UNI LED 595 4000K | 2850 лм | 33 Вт | 86 | 595 мм | 595 мм | 3,800 кг | 1016000030 |
ARS/R UNI LED 595 EM 4000K | 2850 лм | 33 Вт | 86 | 595 мм | 595 мм | 4,250 кг | 1016000060 |
ARS/R UNI LED 595 HFD 4000K | 2850 лм | 33 Вт | 86 | 595 мм | 595 мм | 3,800 кг | 1016000110 |
