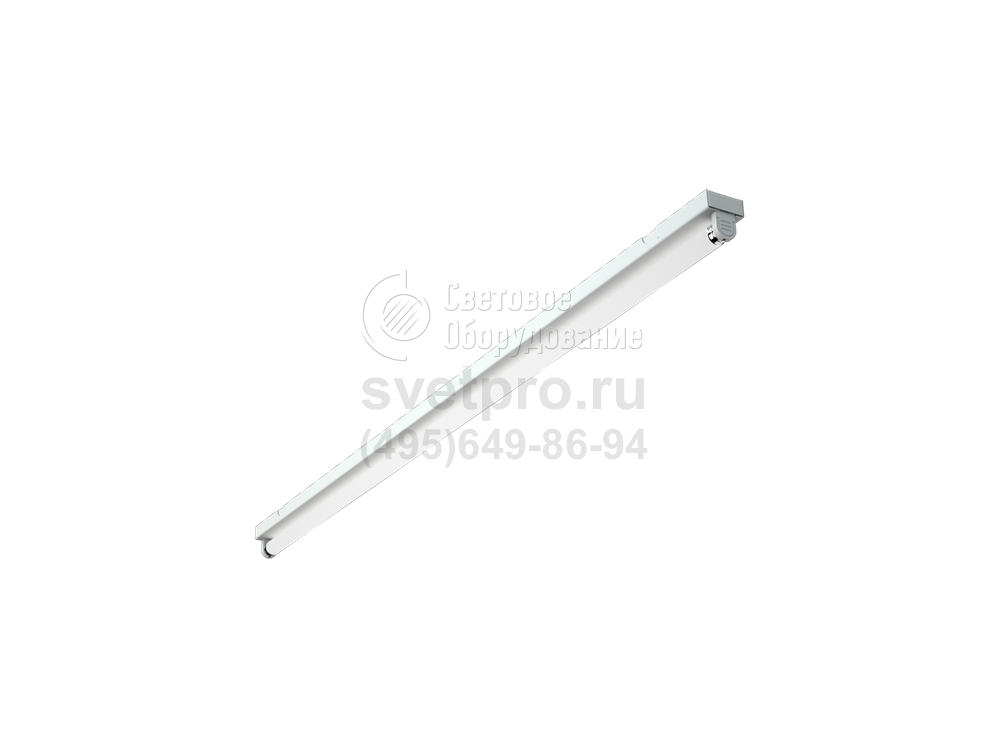

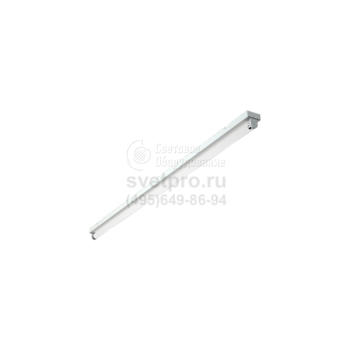

BAT T5 Светильник открытый с лампой Т5
Область применения: |
|
Назначение: |
|
Мощность: | 14-54 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | BAT T5 |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы BAT T5 используют для освещения торговых центров, небольших магазинов и бутиков, складов, технологических участков предприятий.
Модель расположена к настенной и потолочной установке. Комплект крепления приобретается в виде аксессуара.
Изделие укомплектовано электронным пускорегулирующим аппаратом, необходимым для зажигания и обеспечения длительности и эффективности эксплуатации ламп Т5. В модельном ряду используется источник света мощностью 14 – 54 Вт. Наличие ЭПРА не ведет к существенной потере мощности, cosϕ>0,96. Равномерность излучения света (пульсации менее 5%) благоприятна для окружающих, не ведет к стробоскопическому эффекту. Светильник можно дополнить отражателем, который является аксессуарной комплектующей. Можно остановить выбор на белом варианте рефлектора или установить зеркальный асимметричный отражатель.
Белое порошковое окрашивание нанесено на стальной корпус светильника BAT T5. Конструктивная форма соответствует степени защиты IP20. Это влияет на выбор изделия и его соответствие условиям эксплуатации. В помещениях поддерживают температуру от 5 до 35 градусов.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Стартеры, шт. по числу ламп
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка или стены. Комплект крепления Х3 – 299500030.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.Отражатели к светильнику заказываются отдельно.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | - |

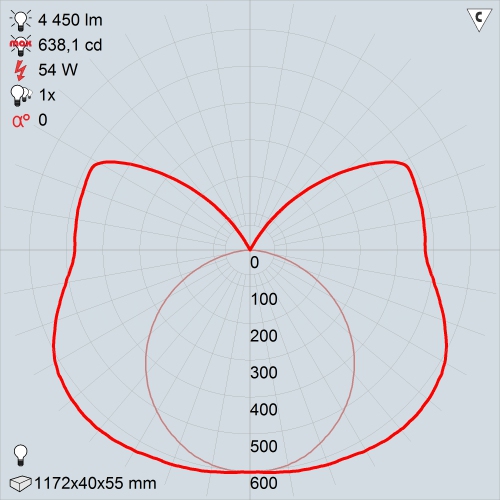

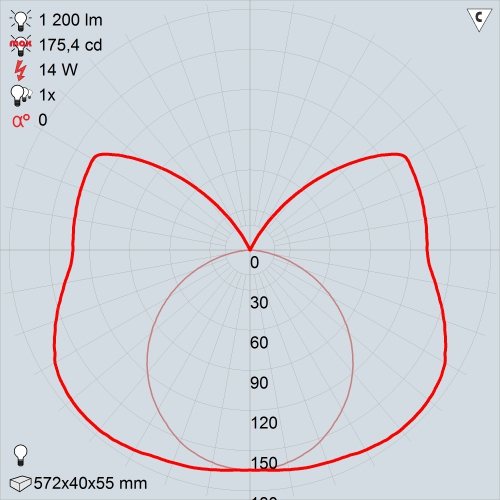

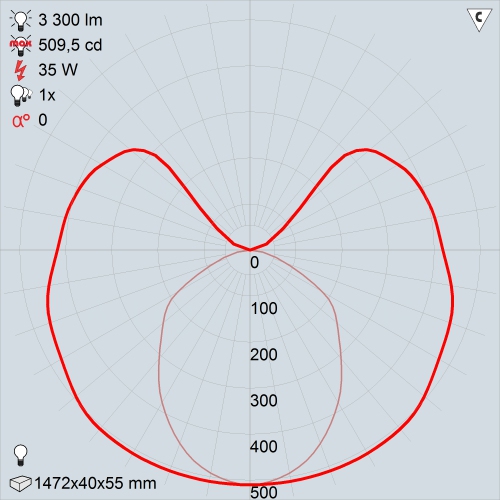

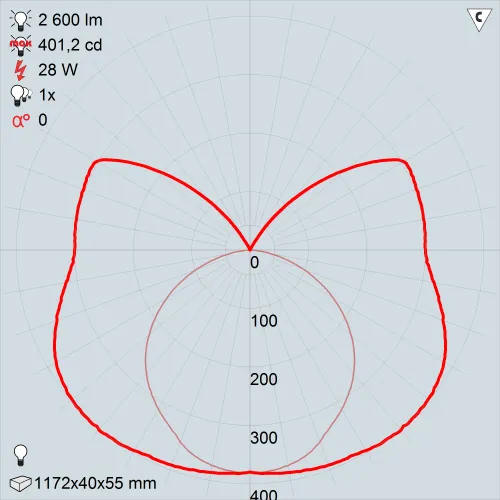

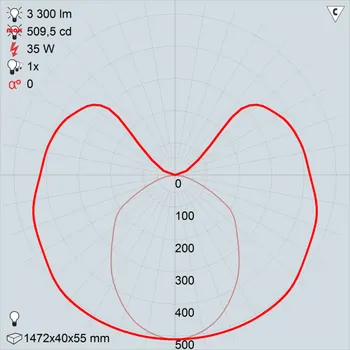

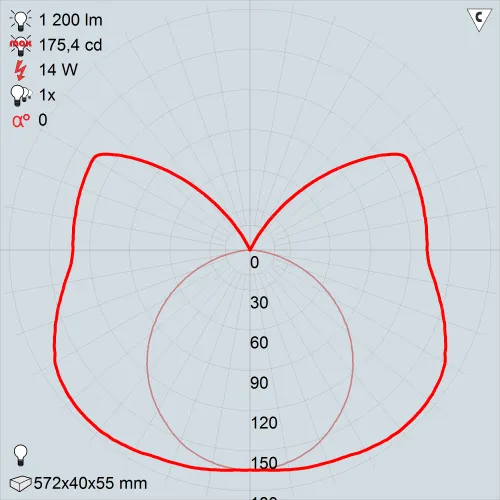

КСС
BAT 114 HF | BAT 128 HF | BAT 135 HF | BAT 154 HF |

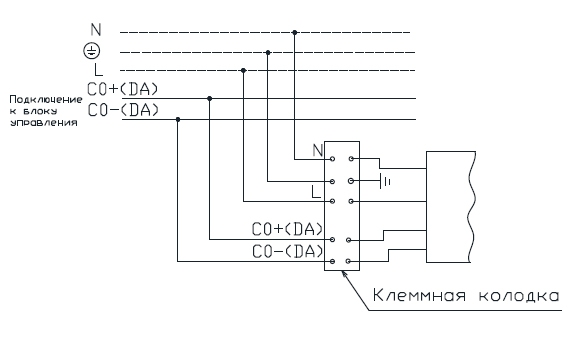

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
RW 28/54 отражатель для BAT | 1 | 2007000040 | 1.0 |
RZA 35 отражатель для BAT | 1 | 2007000240 | 0.3 |
Комплект крепления Х3 | 1 | 2995000030 | 0.006 |
Кронштейн BAT/ASM | 2 | 8101000080 | 0.61 |

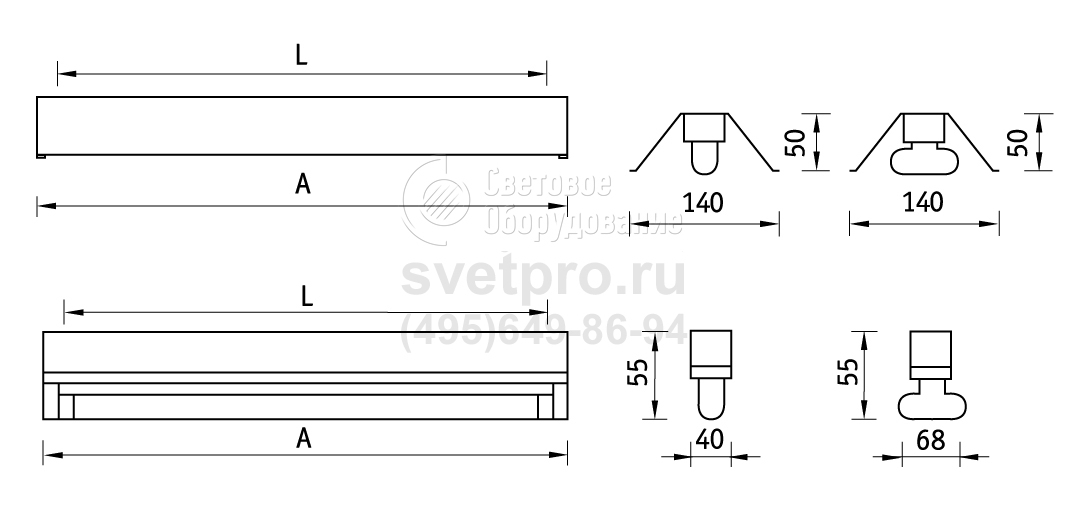

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
BAT 114 HF | 1 | 14 Вт | ЭПРА | G5 | ЛЛ | 572 мм | 40 мм | 1007000150 |
BAT 128 HF | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1172 мм | 40 мм | 1007000210 |
BAT 135 HF | 1 | 35 Вт | ЭПРА | G5 | ЛЛ | 1472 мм | 40 мм | 1007000260 |
BAT 154 HF | 1 | 54 Вт | ЭПРА | G5 | ЛЛ | 1172 мм | 40 мм | 1007000370 |
