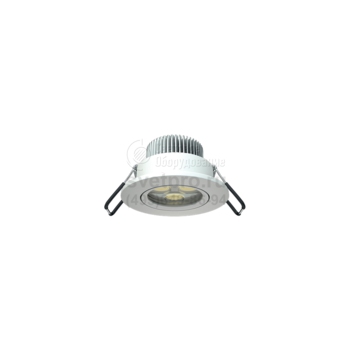

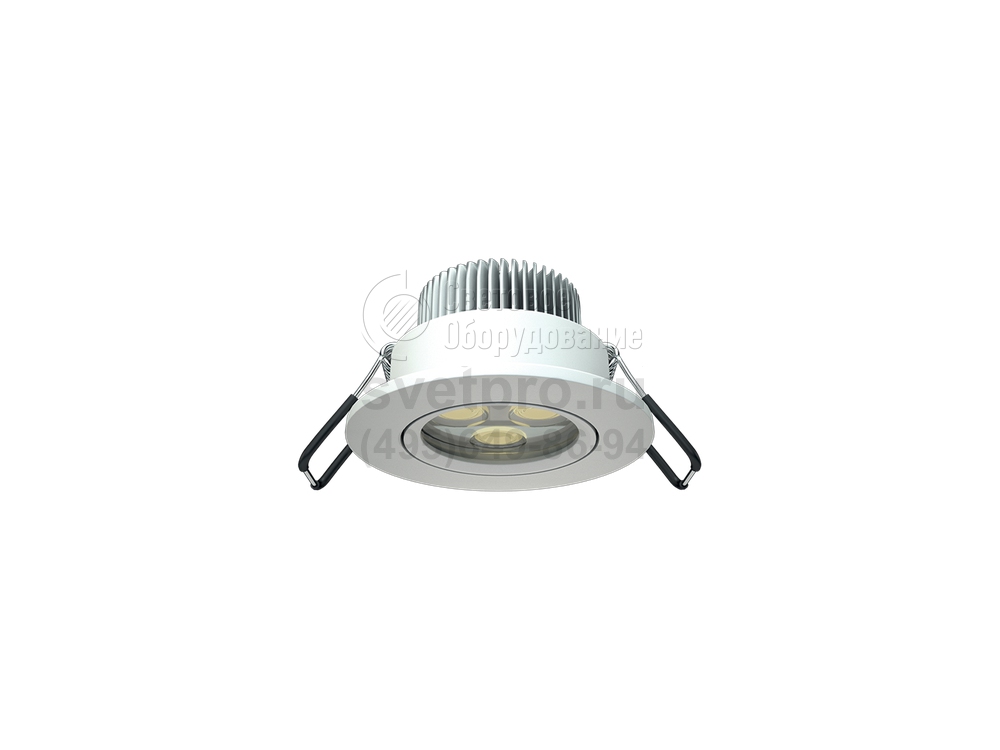

DL SMALL LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 4,8-6,3 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | DL SMALL LED |
Гарантийный срок: | 3 года |
Световой поток: | 200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы применяют для освещения и (или) реализации аварийного освещения в гипер- и супермаркетах, гостиницах, предприятиях, офисах, фойе и коридорах кинотеатров, ресторанов, медицинских учреждений.
Светильник устанавливается в вырез потолка и фиксируется в нем клипсами.
Модельный ряд включает изделия однотипного габаритного формата: Ø96 мм, высота – 48 мм, со светодиодными кластерами мощностью 5 Вт, отличающиеся типом источника питания. Все модификации обеспечивают постоянное выделение светом эвакуационных путей (световой поток 200 лм). Одна из версий включается в отдельную централизованную сеть аварийного освещения, другие оснащены аккумуляторной батареей. Отличия в них касаются длительности рабочего цикла: 1 или 3 часа. Аксессуаром к светильникам является устройство TELEMANDO. Угол раскрытия светового потока соответствует потребностям акцентного освещения.

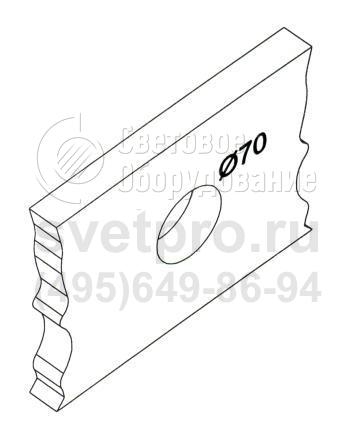

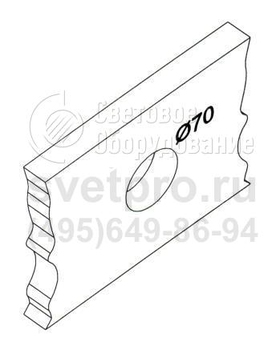

Металлический корпус светильника DL SMALL LED покрывает слой белого или серебристого порошкового окрашивания. Светодиодный индикатор информирует о работоспособности изделия. Диаметр выреза для монтажа – 70 мм. Обеспеченная конструкцией степень защиты от влияния воздушных составляющих – IP20.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.15, ГОСТ Р 51514, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
Комплект поставки
Светильник, шт. - 1

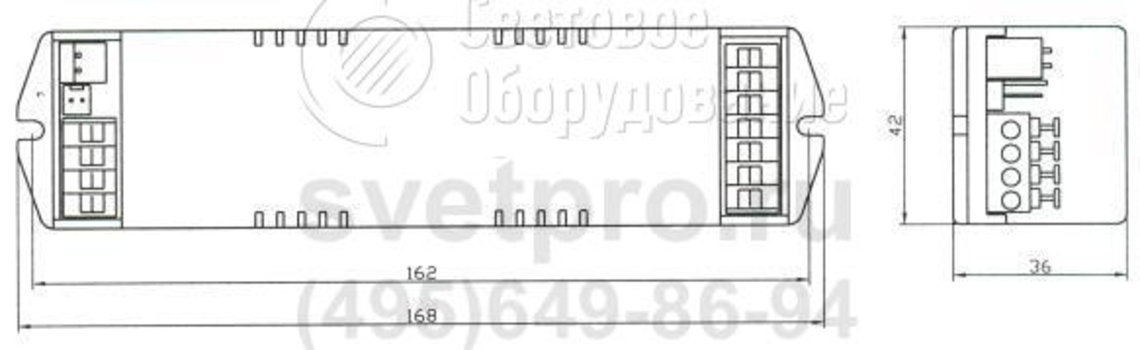

Блок аварийного питания - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются в потолок.
Конструкция

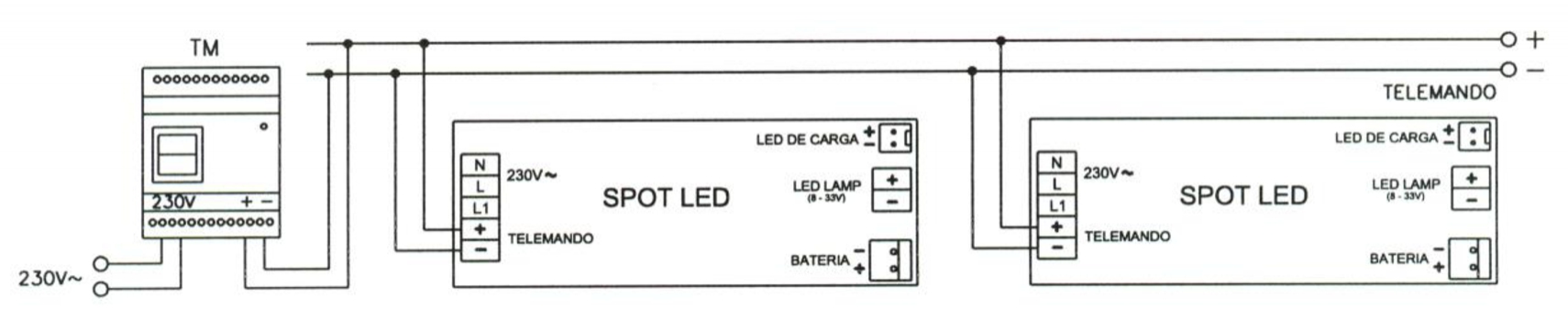

Корпус светильника изготовлен из металла, покрытого порошковой краской в двух цветах (WH — белый, SL — cеребро). На панель корпуса выведен светодиодный индикатор определения работоспособности светильника. Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO.
Параметры
Температурный режим | +0,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

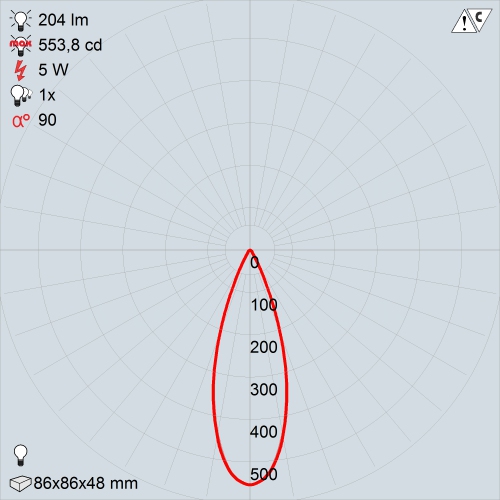

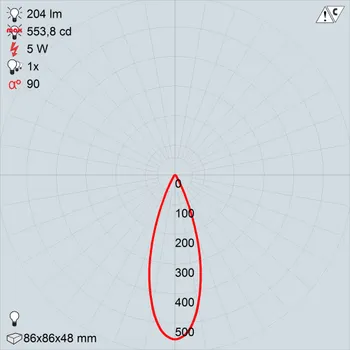

КСС
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |

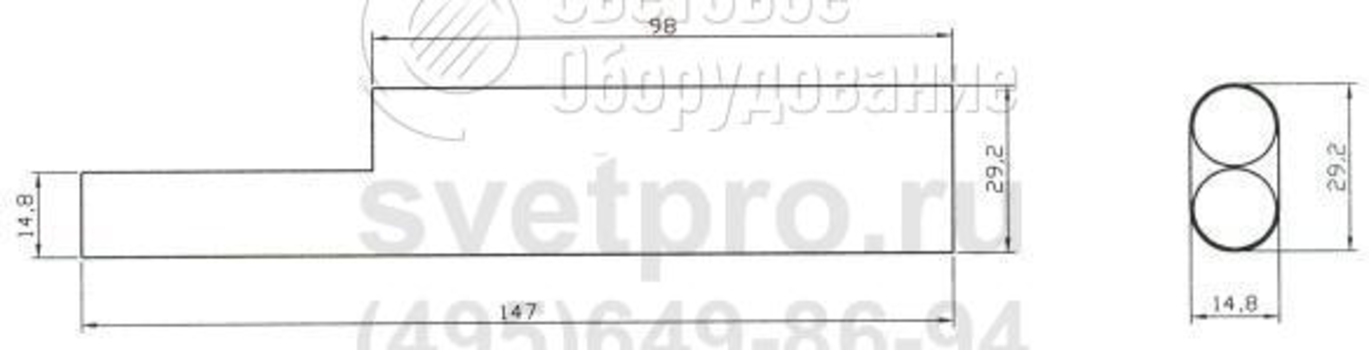

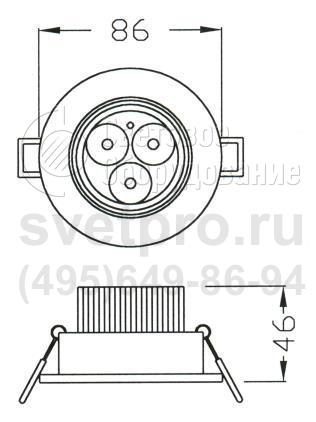

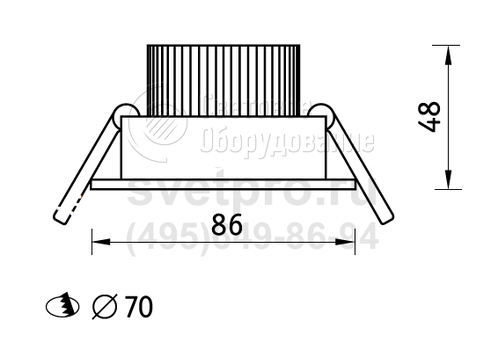

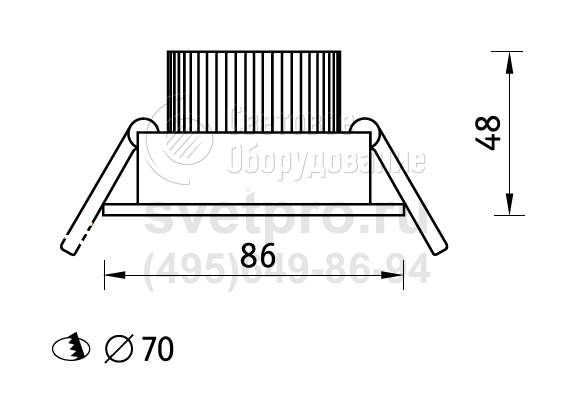

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность светильника | Аккумулятор NiCd | Вес | Диаметр | Высота | Артикул |
---|---|---|---|---|---|---|---|
DL SMALL 2000-5 LED WH | 200 лм | 4,8 Вт | Нет аккумулятора | 0,350 кг | 86 мм | 48 мм | 4502002860 |
DL SMALL 2021-5 LED WH | 200 лм | 5,6 Вт | RB 6,0 V 0,8 A*h | 0,450 кг | 86 мм | 48 мм | 4501007350 |
DL SMALL 2023-5 LED WH | 200 лм | 6,3 Вт | RB 6,0 V 2,5A*h | 0,690 кг | 86 мм | 48 мм | 4502002770 |
