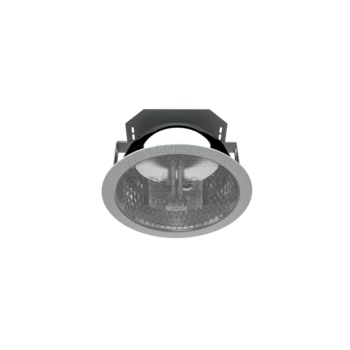

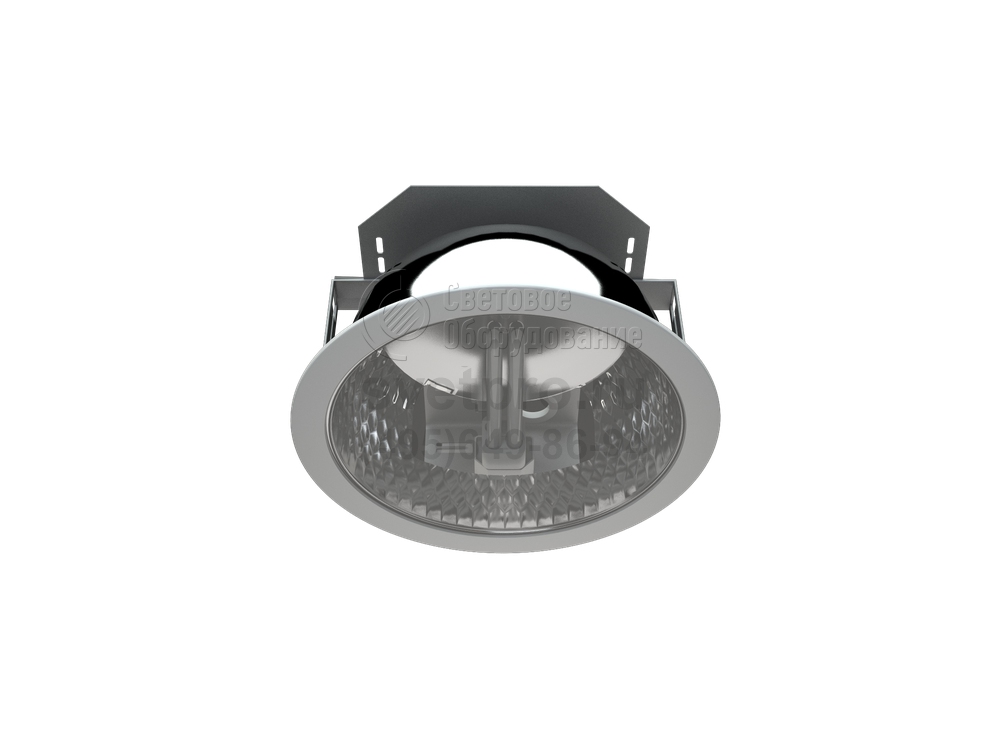

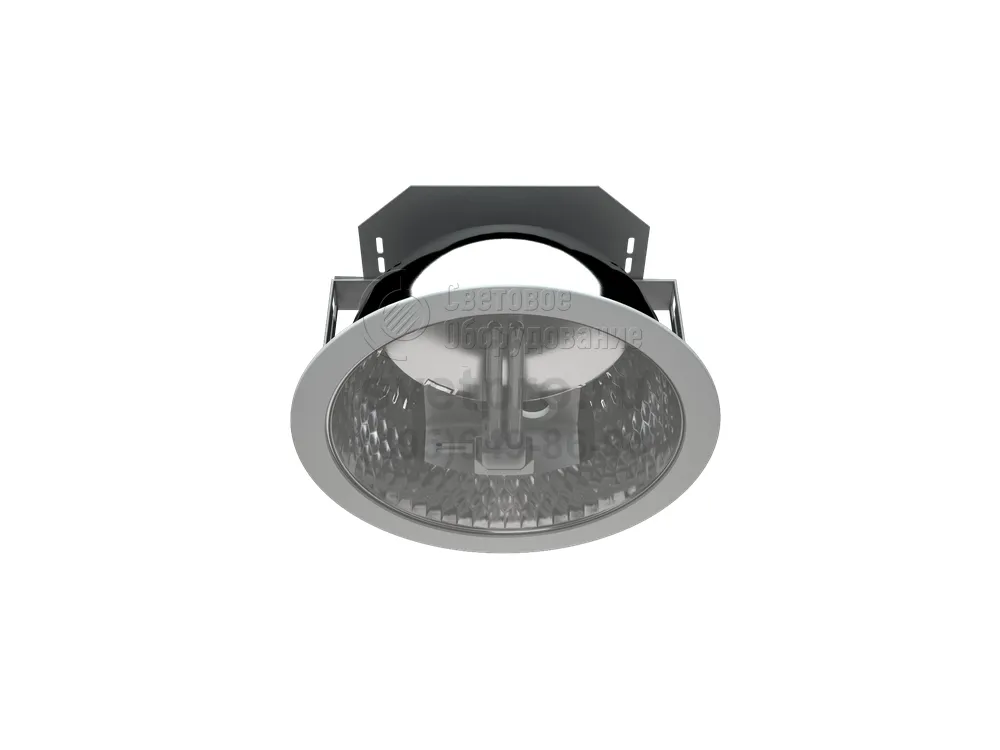

DLS Светильник типа Downlight под КЛЛ
Область применения: |
|
Назначение: |
|
Мощность: | 18-84 Вт |
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q4, GX24q3, G24q1, G24q3, G24q2 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | DLS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы DLS устанавливают в гипер- и супермаркетах, кафе, столовых, офисах, в фойе и холлах, парикмахерских, методических кабинетах.
Модель предназначена для встраивания в потолки, подшитые гипсокартонными плитами или подвесные потолочные конструкции.
Во всех модификациях применен электронный ПРА, установленный на корпусе светильника. К дополнительному оборудованию, которым комплектуется часть изделий, относится блок аварийного питания, cosϕ>0,96. В корпусе размещается 1 или 2 КЛЛ, потребляющая от 13 до 42 Вт. Значение светового потока, который под воздействием отражателя распределяется над частью освещаемого помещения, составляет от 1200 до 6400 лм. Равномерное образование света (пульсации менее 3%) не напрягает зрительный аппарат.
Версии светильника DLS отличаются габаритным форматом: диаметр от 190 до 260 мм, высота от 103 до 197 мм (без высоты ПРА). Зеркальный алюминиевый отражатель обрамлен кольцом белого цвета. Конструктивный элемент улучшает визуальное восприятие изделия и декорирует место встраивания осветительного прибора. Степень защиты от влияния пыли и влаги, обеспеченная конструктивным исполнением, IP20.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Коэффициент мощности – не менее 0,95.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг или в подшивные потолки из гипсокартона.
Конструкция
Зеркальный отражатель в окрашенном кольце. В одноламповом светильнике пускорегулирующая аппаратура установлена на корпусе (высота светильника увеличивается на 30 мм). В двухламповом светильнике пускорегулирующая аппаратура помещена в выносном боксе, который может устанавливаться как на поверхность подвесного потолка, так и на корпус светильника. В светильниках с ЭПРА пускорегулирующая аппаратура устанавливается на корпусе (высота светильника увеличивается на 45 мм).
Оптическая часть
Зеркальный отражатель из анодированного алюминия.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3%, >20% |
Ударопрочность | - |
Класс энергоэффективности | B…A+ |
Блок аварийного питания | Да |

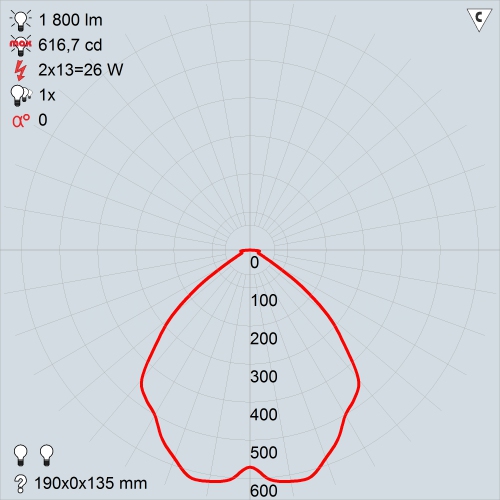

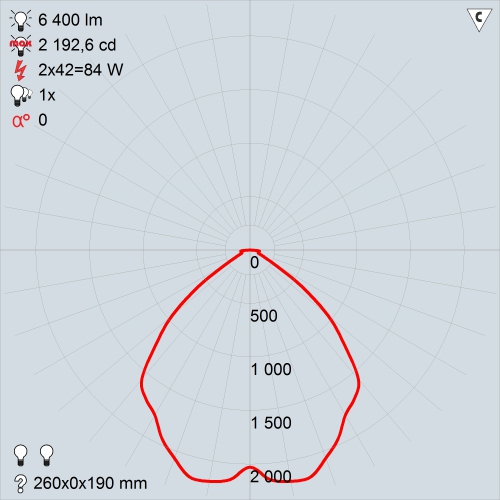

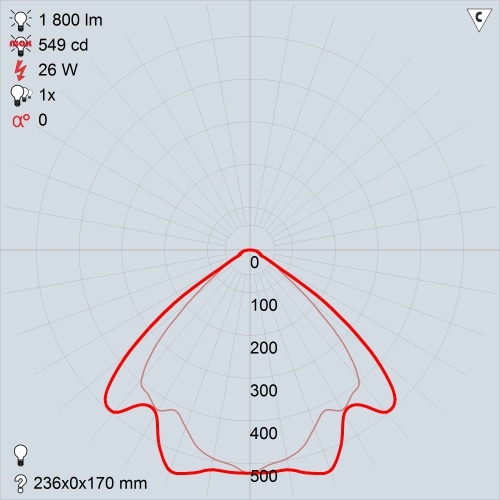

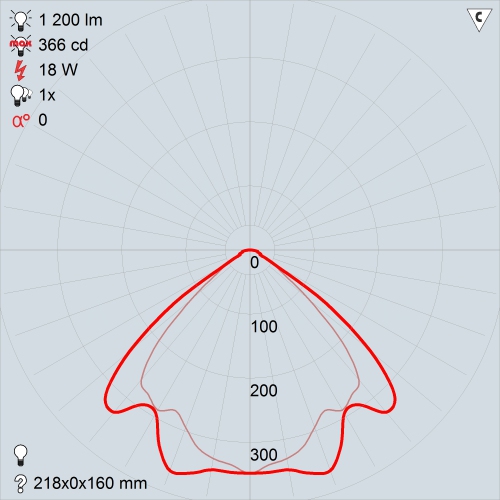

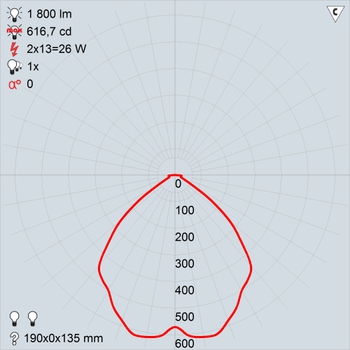

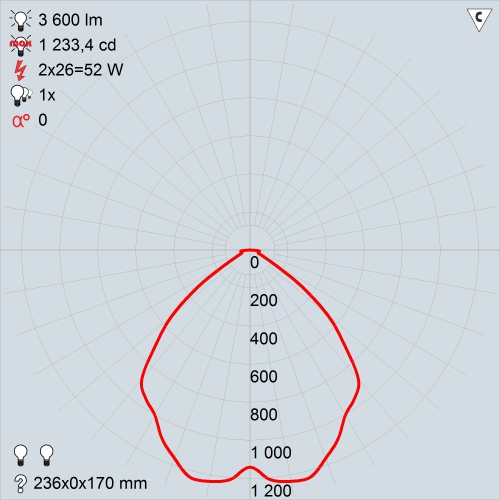

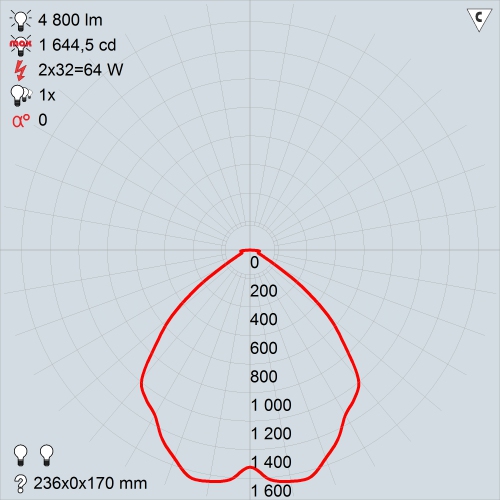

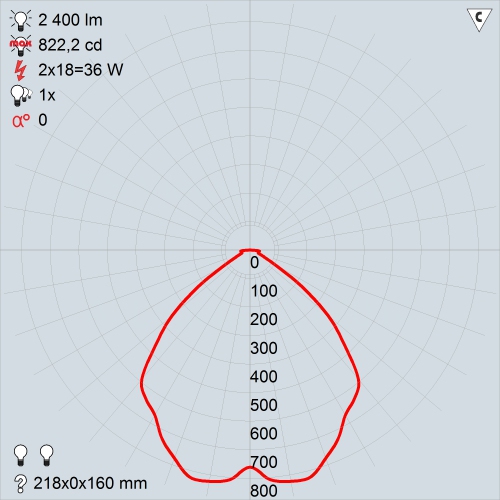

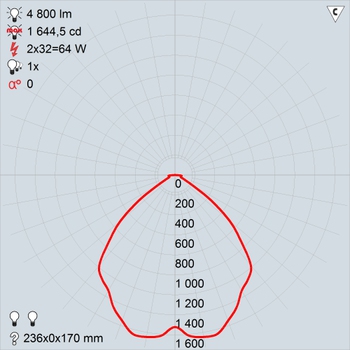

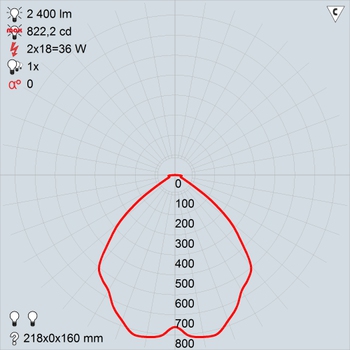

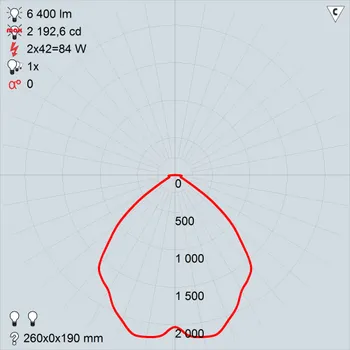

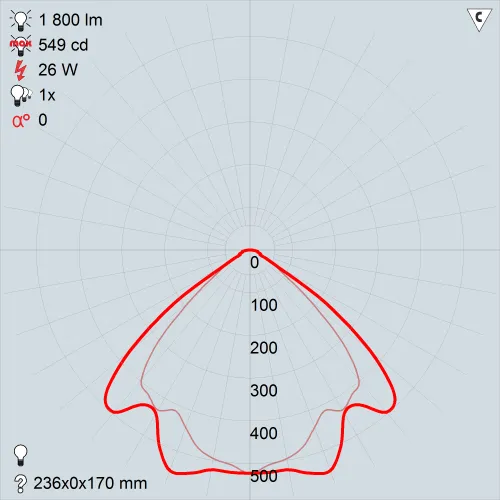

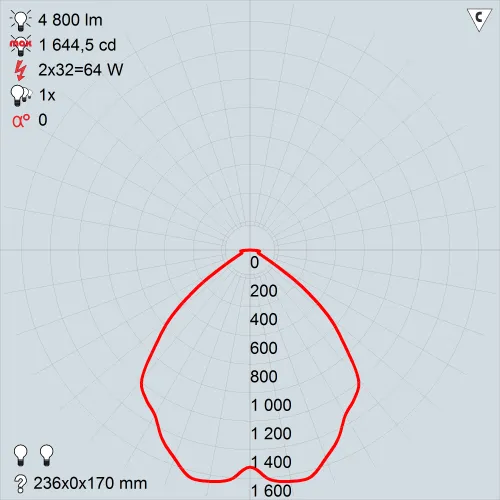

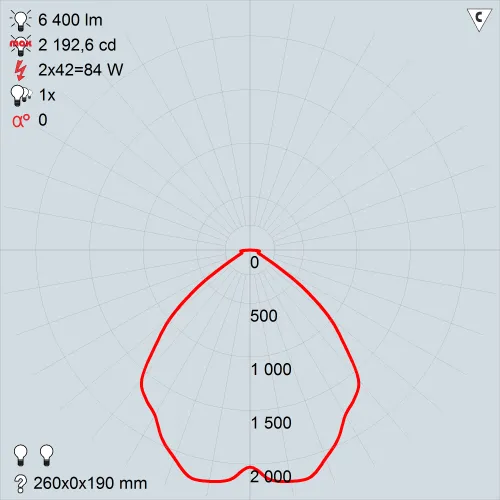

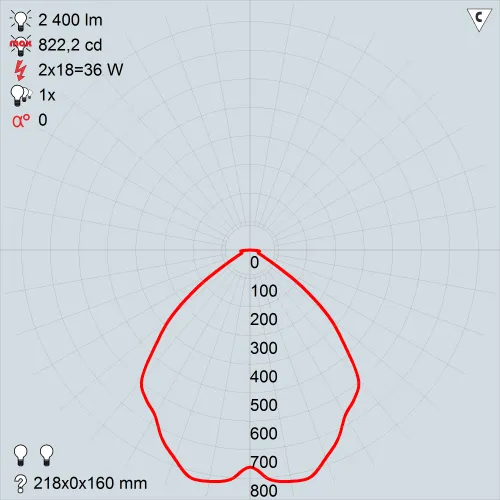

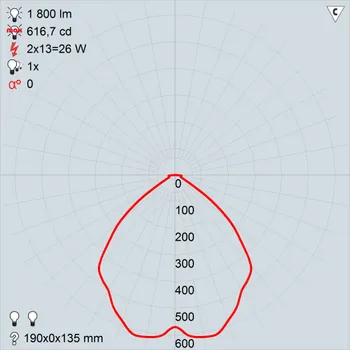

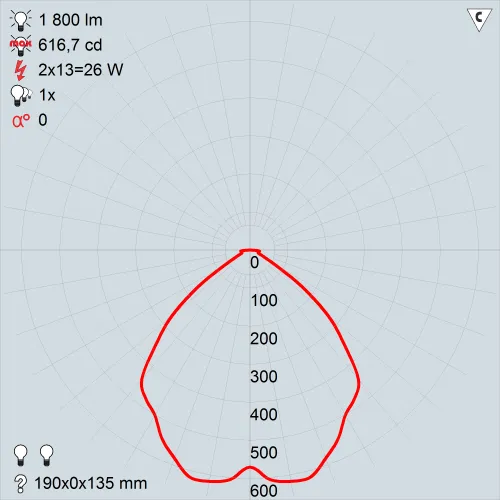

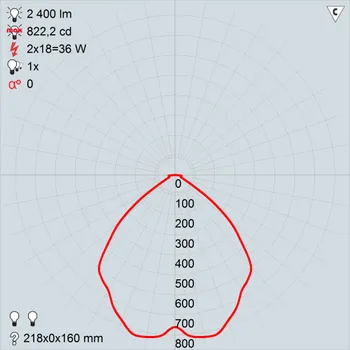

КСС
DLS 118 HF | DLS 126 HF | DLS 213 HF | DLS 218 HF | DLS 226 HF | DLS 232 HF | DLS 242 HF |

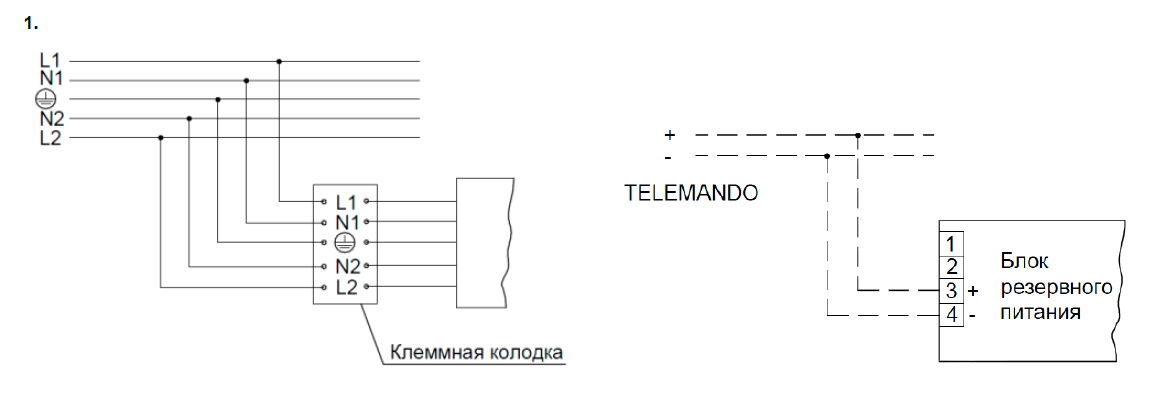

Схема электрических соединений

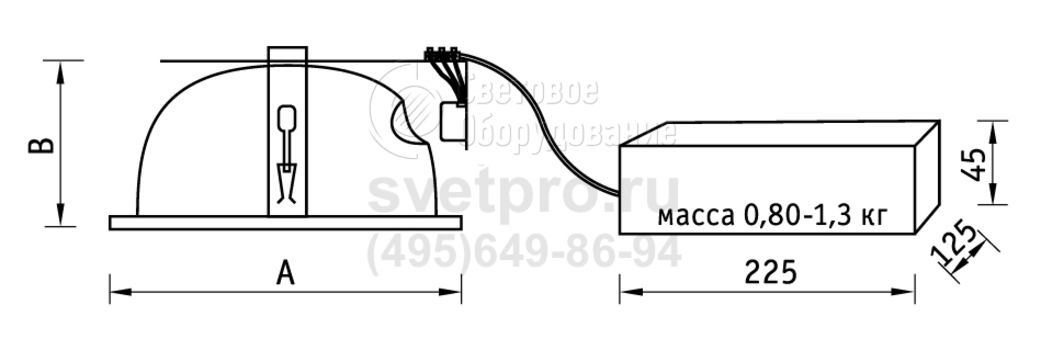

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Диаметр | Высота | Артикул |
---|---|---|---|---|---|---|---|---|
DLS 118 HF | 1 | 18 Вт | ЭПРА | G24q-2 | КЛЛ | 218 мм | 125 мм | 1201000090 |
DLS 118 HF ES1 | 1 | 18 Вт | ЭПРА | G24q-2 | КЛЛ | 218 мм | 125 мм | 1201000100 |
DLS 126 HF | 1 | 26 Вт | ЭПРА | G24q-3 | КЛЛ | 236 мм | 142 мм | 1201000150 |
DLS 126 HF ES1 | 1 | 26 Вт | ЭПРА | G24q-3 | КЛЛ | 236 мм | 142 мм | 1201000160 |
DLS 213 HF | 2 | 26 Вт | ЭПРА | G24q-1 | КЛЛ | 190 мм | 103 мм | 1201000240 |
DLS 218 HF | 2 | 36 Вт | ЭПРА | G24q-2 | КЛЛ | 218 мм | 125 мм | 1201000300 |
DLS 218 HF ES1 | 2 | 36 Вт | ЭПРА | G24q-2 | КЛЛ | 218 мм | 125 мм | 1201000310 |
DLS 226 HF | 2 | 52 Вт | ЭПРА | G24q-3 | КЛЛ | 236 мм | 172 мм | 1201000400 |
DLS 226 HF ES1 | 2 | 52 Вт | ЭПРА | G24q-3 | КЛЛ | 236 мм | 172 мм | 1201000420 |
DLS 232 | 2 | 64 Вт | ЭПРА | GX24q-3 | КЛЛ | 236 мм | 172 мм | 1201000490 |
DLS 242 | 2 | 84 Вт | ЭПРА | GX24q-4 | КЛЛ | 260 мм | 197 мм | 1201000540 |
