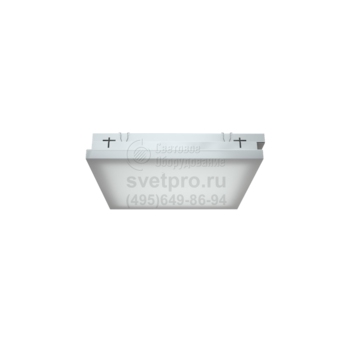

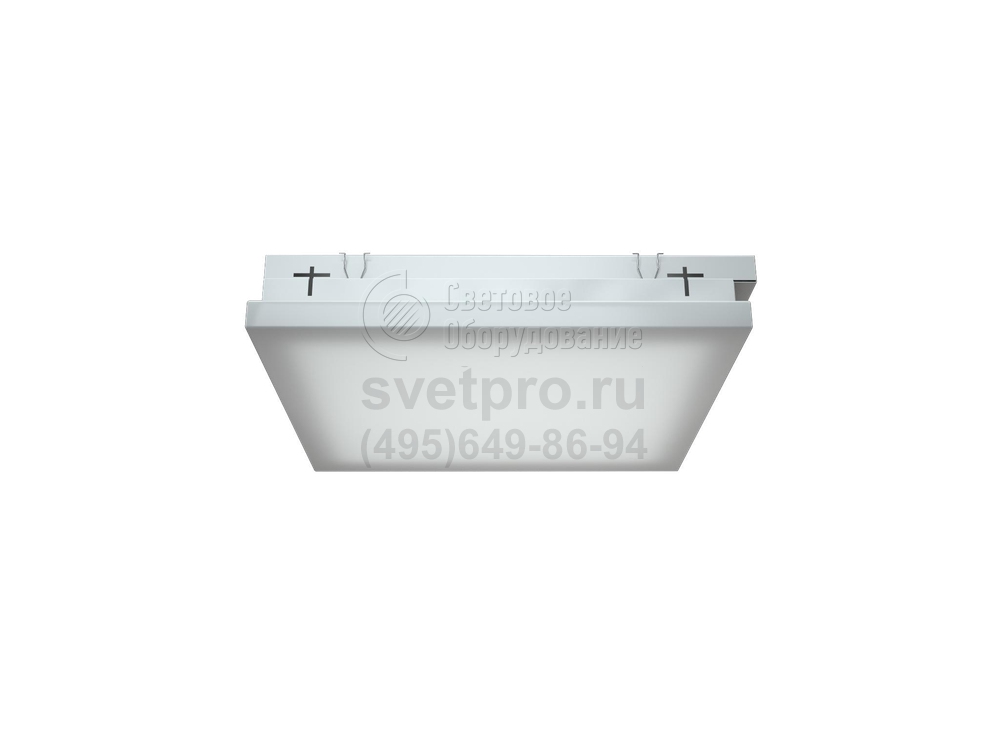

DR.OPL Светильник с опаловым дропдиффузором
Область применения: |
|
Назначение: |
|
Мощность: | 72 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP43/IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | DR.OPL |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модель используются для освещения учебных классов и аудиторий, офисов, спортзалов, магазинов, бутиков, гипермаркетов.
Встраивание осветительного прибора осуществляется в ячейки, образуемые профилем потолков типа Армстронг, или в вырезы, выполненные в потолках, подшитых гипсокартоном (комплект клипс приобретается в виде аксессуара).
Осветительные приборы эксплуатируются с четырьмя трубчатыми лампами Т8, мощностью по 18 Вт. Их работу поддерживает ЭПРА, благодаря чему исключаются посторонние шумы, повышается доля активно потребляемой мощности (cosϕ>0,96), минимизируются пульсации (менее 3%), увеличивается длительность периода эффективной эксплуатации. Дополненная блоком аварийного питания модификация, в течение 3-х часов обеспечивает освещение помещения одной лампой с интенсивностью света, составляющей 12% от номинального значения.
Комплектование светильника из отдельных частей, поставляемых в индивидуальной упаковке, осуществляется по месту монтажа. Объединение сварного стального корпуса с рассеивателем, изготовленным из полиметилметакрилата, выполняется с соблюдением герметичности оптического отсека (IP43). Порошковое окрашивание, наносимое на корпус – белое.
Светильник обеспечивает работу одной лампы при аварийном отключении питающего напряжения. Батарея поддерживает работу лампы не менее 3 часов в данном режиме. Поток лампы при этом составляет 12% от номинального.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2-99, ЭМС ГОСТ P 51318-99, ГОСТ Р 51514-99.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110 (4 штуки).
Конструкция
Цельнометаллический сварной корпус, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Опаловый рассеиватель из ПММА изготовлен методом выдува. Устанавливается в корпус скрытыми пружинами. Рассеиватель и корпус светильника упакованы отдельно. Рассеиватель входит в комплект.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Блок аварийного питания | Да |

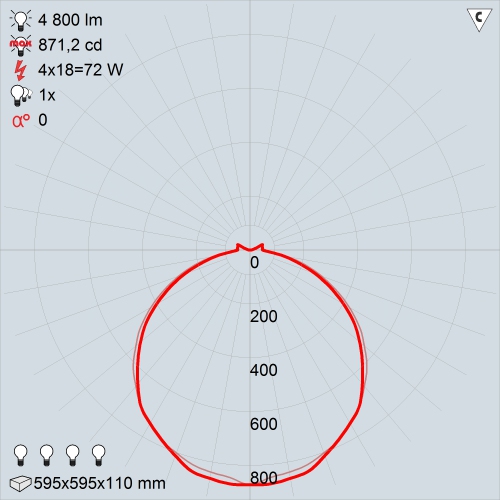

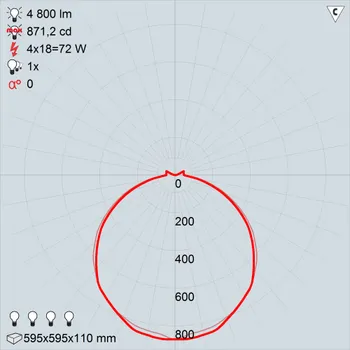

КСС

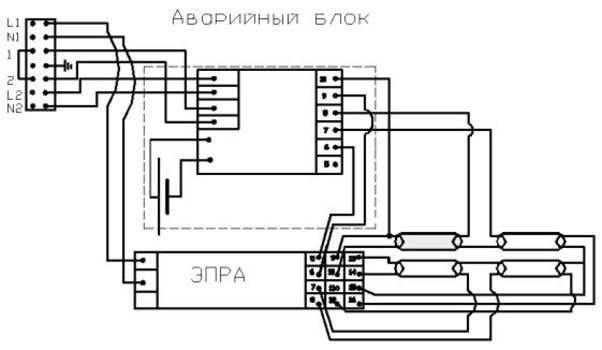

Схема соединений электрическая
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

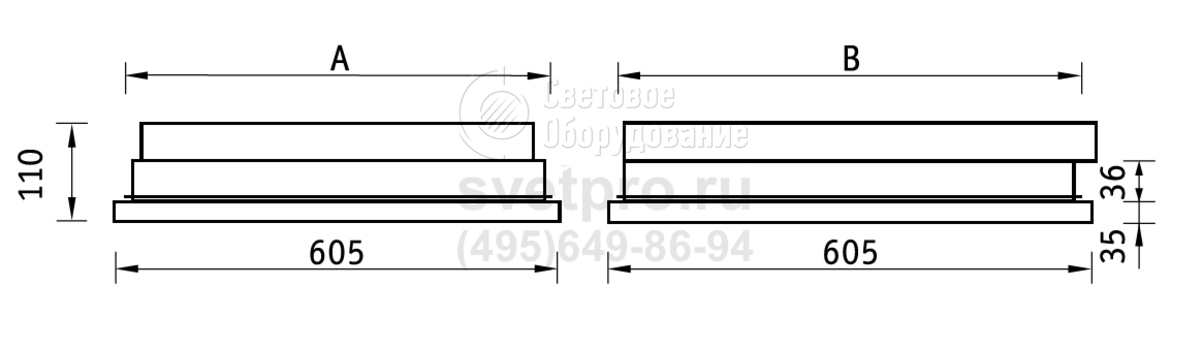

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
DR. OPL 418 /595/ HF ES1 SET | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 0 мм | 0 мм | 1025000120 |
DR. OPL 418 /595/ HF SET | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 0 мм | 0 мм | 1025000110 |
