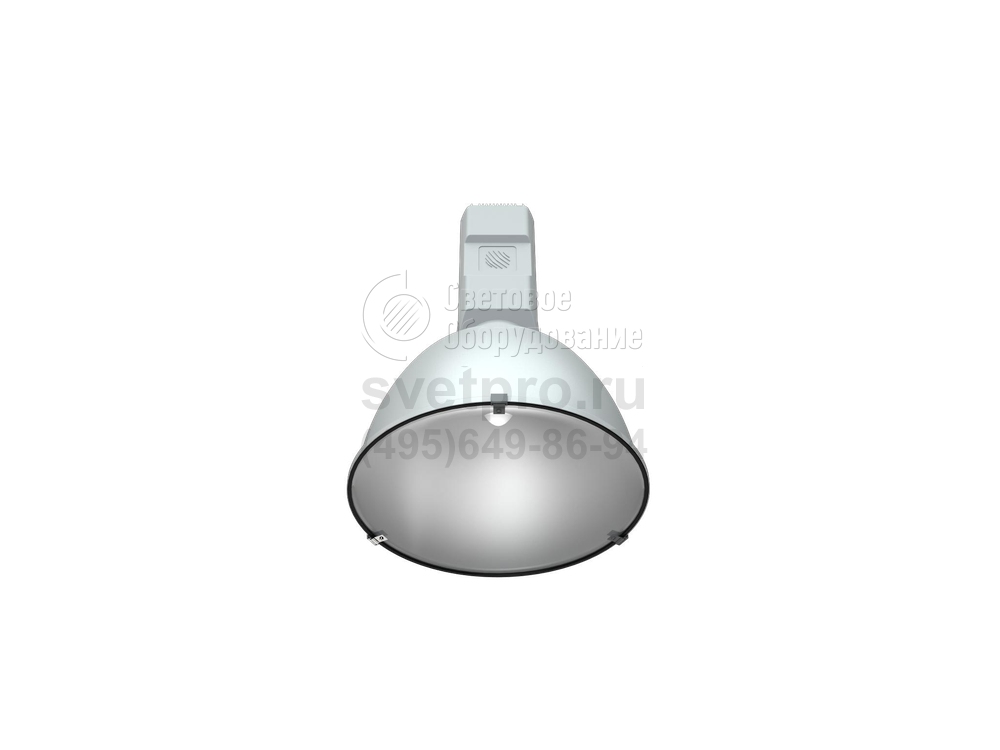

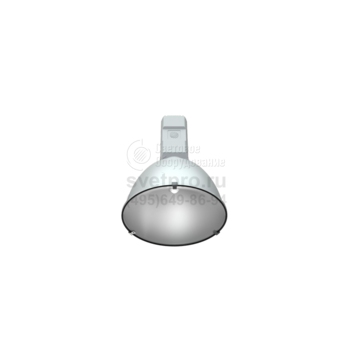

HBA AL Светильник серии HB
Область применения: |
|
Назначение: |
|
Мощность: | 250-400 Вт |
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65/IP23 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | HBA AL |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы HBA AL применяют в производственных цехах, складах предприятий и торговых объектов, сооружениях, оборудованных для проведения музыкальных и спортивных мероприятий.
Для изделий характерно одиночное расположение путем установки на тросовый подвес.
Газоразрядная лампа, мощностью 400 Вт (ДНаТ и МГЛ) и 250 Вт (МГЛ), установленная в патрон Е40, скрыта в полости, образуемой куполообразным отражателем. Таким образом формируется защитный угол светильника и тип светораспределения. Оптический отсек в модельном ряду изделия имеет степень защиты IP23 (без стекла) и IP65 (стекло прикреплено к отражателю клипсами). ЭмПРА и клеммная колодка входят в состав электрического отсека. Потери в балласте – до 15 %.
Защита внешней части корпуса от коррозии выполнена нанесением порошкового окрашивания. Воздействие внешней среды на алюминиевый отражатель ограничивает анодирование материала и обеспеченная конструктивная защита. Эксплуатационный температурный диапазон: -20°С – +40°С. По заказу модель дополняется химическим фильтром.
Светильник соответствует требованиям безопасности ГОСТ Р МЭК 60598-2-1, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ Р 51318.
Коэффициент мощности – не менее 0,85.
Возможно исполнение светильника HBT с химическим фильтром, который защищает от следующих воздействий: органические газы и пары, неорганические газы и пары, кислые газы и пары, аммиак и его органические производные, твердые и жидкие аэрозоли, пыль. Наличие фильтра позволяет избежать попадания в светильник мельчайших частиц пыли, что обеспечивает защиту источника света и отражателя, а так же позволяет сохранить оптические свойства светильника.
Комплект поставки*
Электрический бокс светильника, шт. - 1
Отражатель, шт. - 1
Стекло (для светильников с IP 65), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Наклейка, шт. - 1
*Лампа в комплект поставки не входит.
Установка
Тросовый подвес.
Конструкция
Корпус из литого под давлением алюминия покрыт порошковой краской серого цвета. Внутри корпуса установлена пускорегулирующая аппаратура.
Оптическая часть
Анодированный алюминиевый гладкий отражатель может комплектоваться тормостойким стеклом. Стекло крепится специальными клипсами. Масса стекла - 2,6 кг.
Характеристики
Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
Диммирование | - |
cosFI | > 0,85 |
AC/DC | - |
EMC | Да |
Температурный режим | от -20 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | П-I,II,IIа |
Коэффициент пульсации | <95%, <45% |
Ударопрочность | - |
Класс энергоэффективности | A…A+, A++ |
Блок аварийного питания | - |

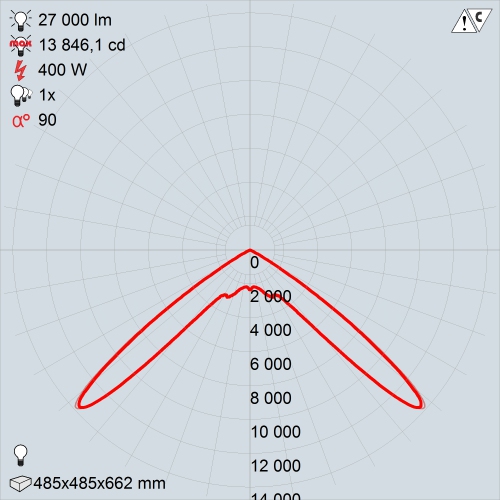

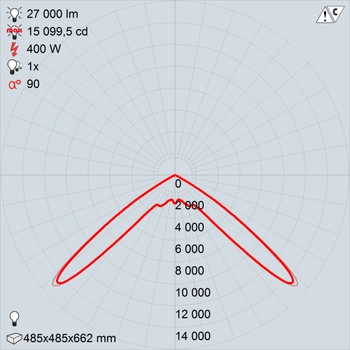

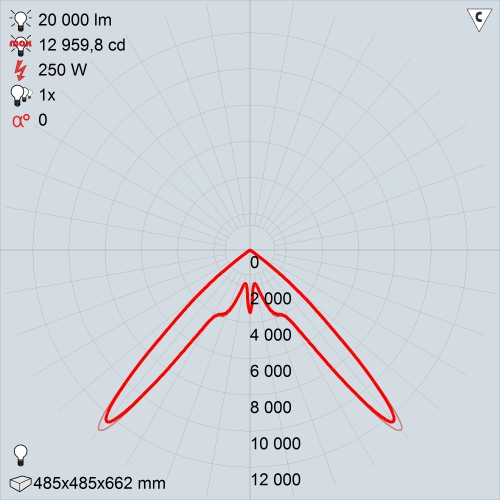

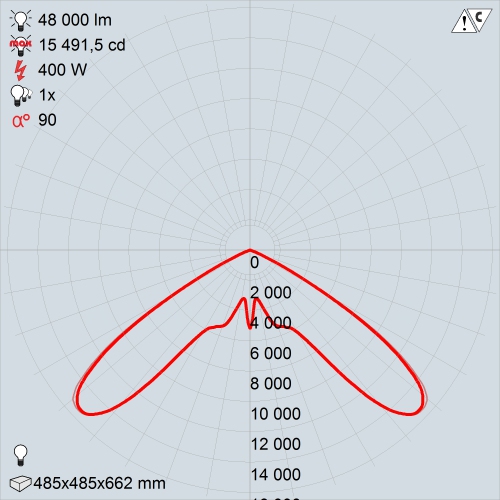

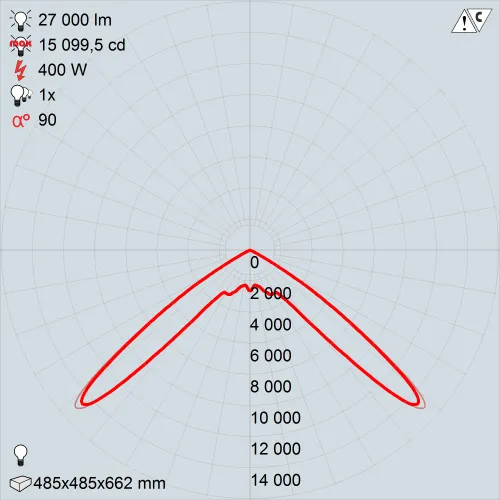

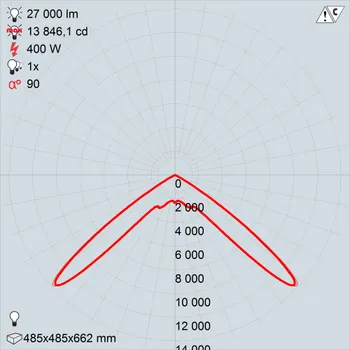

КСС
HBA AL 250H IP65 SET | HBA AL 400H IP23 SET | HBA AL 400H IP65 SET | HBA AL 400S IP65 SET |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления HB на трос с витым крюком | 1 | 2311000150 | 0.02 |

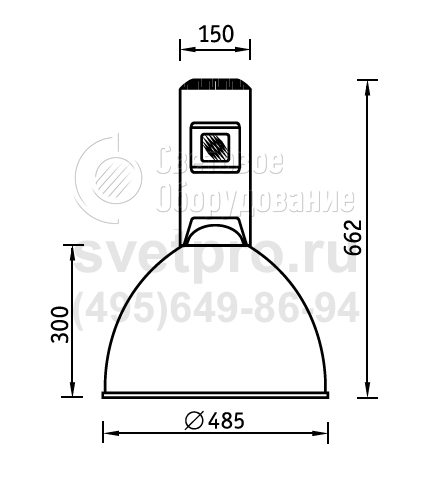

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Диаметр | Высота | Артикул |
---|---|---|---|---|---|---|---|---|
HBA AL 250 IP65 SET | 1 | 250 Вт | ЭмПРА | E40 | МГЛ | 0 мм | 0 мм | 1311002070 |
HBA AL 400H IP23 SET | 1 | 400 Вт | ЭмПРА | E40 | МГЛ | 0 мм | 0 мм | 1311002030 |
HBA AL 400H IP65 SET | 1 | 400 Вт | ЭмПРА | E40 | МГЛ | 0 мм | 0 мм | 1311002080 |
HBA AL 400S IP23 SET | 1 | 400 Вт | ЭмПРА | E40 | ДНаТ | 0 мм | 0 мм | 1311002050 |
HBA AL 400S IP65 SET | 1 | 400 Вт | ЭмПРА | E40 | ДНаТ | 0 мм | 0 мм | 1311002100 |
