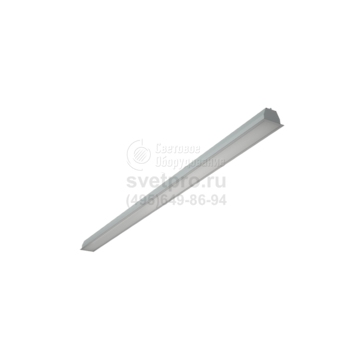

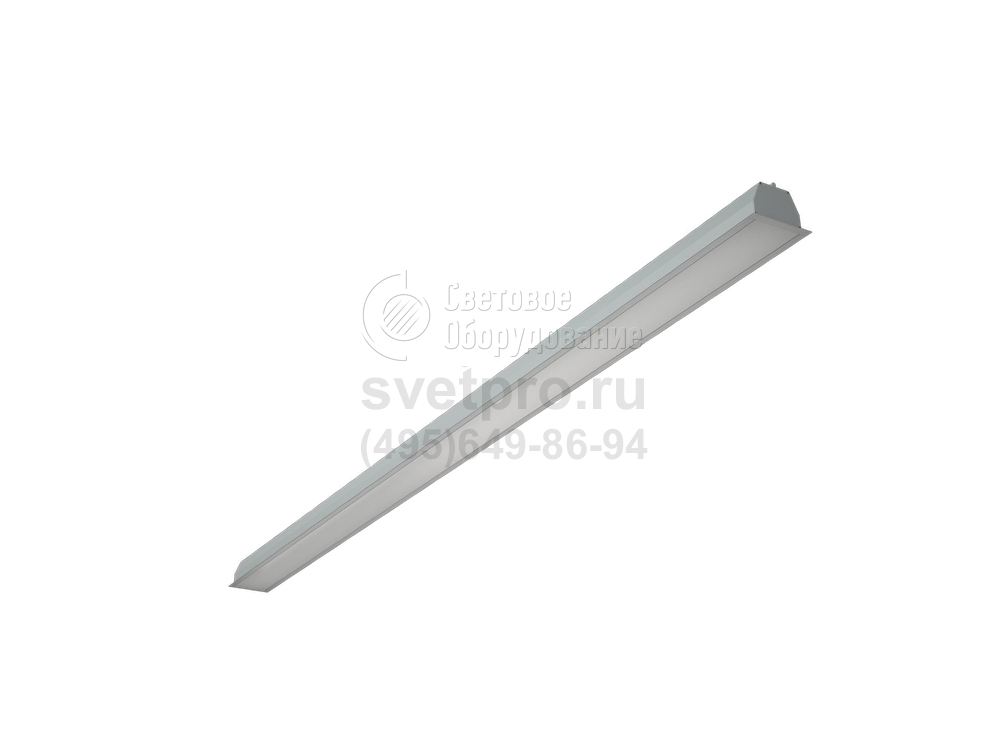

LINER/R DR LED Встраиваемая световая линия
Область применения: |
|
Назначение: |
|
Мощность: | 14-33 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LINER/R DR LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1000-2850 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LINER/R DR LED обеспечат нормируемую освещенность в гипер- и супермаркетах образовательных заведениях офисах гостиницах, местах отдыха и развлечений.
Модель комплектуется клипсами, предназначенными для фиксации в вырезах потолков или стен, обшитых гипсокартоном.
В модельном ряду предусмотрены версии для одиночного монтажа, которые также являются основной модификацией, предназначенной для световых линий, и изделия, предназначенные для образования угла и изменения направления линии по потолку и перехода конструкции с потолка на стену. Выбор версий по световому потоку доступен в диапазоне: 1000 – 2850 лм. Светодиодные кластеры излучают нейтрально белый свет (4000К), обеспечивающий стабильное эмоциональное настроение и естественное восприятие цвета. Драйвер позволяет поддерживать стабильное электропитание, пульсации света не более 5%.
При объединении светильников LINER/R DR LED, используются фиксаторы, присоединяемые к корпусам саморезами. Внешняя часть, выполненного из алюминиевого профиля корпуса, порыта слоем белого порошкового окрашивания. Опаловый рассеиватель, исключающий ослепление, установлен в металлическую рамку. Степень защиты, обеспеченная конструктивно – IP20.
Светильник предназначен для соединения в линию. Светильник может быть установлен в потолочную нишу из нормально воспламеняемого материала. При установке в линию необходимо заказать комплект торцевых крышек (в комплект поставки не входит). Для изменения цветовой температуры светильника LINER/R LED 1200 CF необходимо использовать систему управления освещением (поставляется по отдельному заказу)
Комплект поставки
Светильник, шт. - 1
Комплект крепежа, шт. - 1
Комплект торцевых крышек (поставляется по отдельному заказу), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подшивные потолки из гипсокартона с помощью кронштейнов (идут в комплекте). LINER/R DR – светильники для соединения как в линию, так и одиночно. Возможно соединение светильников под углом 90°, а также переход световой линии с потолка на стену. LINER/R CC LED – угловой элемент. LINER/R CW LED – угловой элемент, позволяющий осуществлять переход с потолка на стену.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской белого и цвета металлик.
Оптическая часть
Опаловый рассеиватель из ПММА. Тип светодиодов: SMD
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Пусковой ток | 20 A |
Блок аварийного питания | Да |

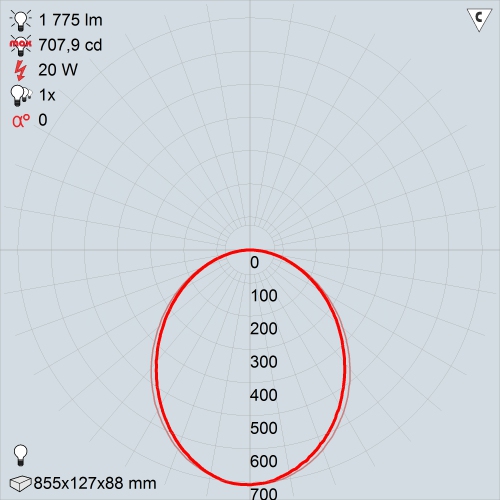

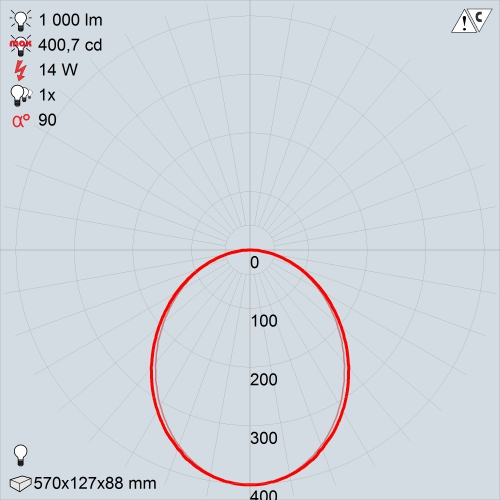

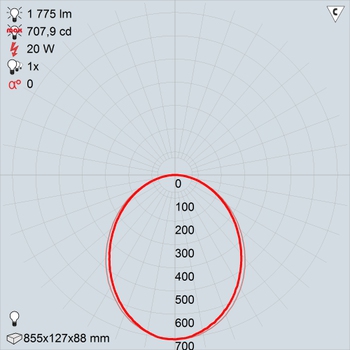

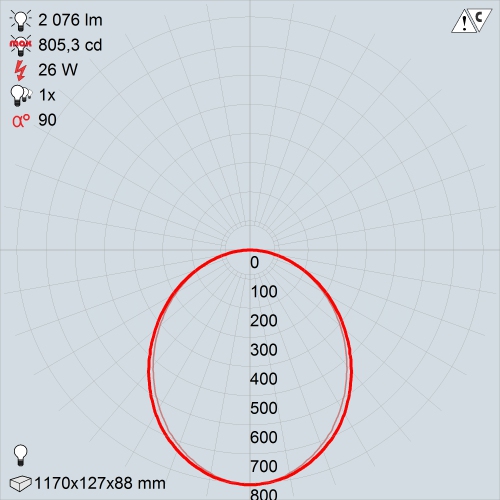

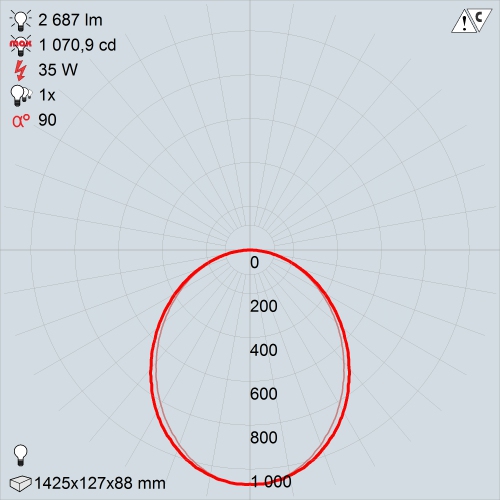

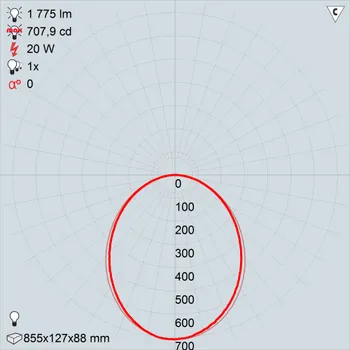

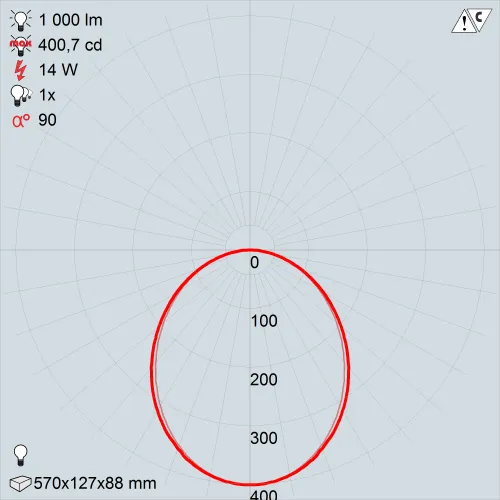

КСС
LINER/R DR LED 600 W | LINER/R DR LED 900 W | LINER/R DR LED 1200 S | LINER/R DR LED 1500 |

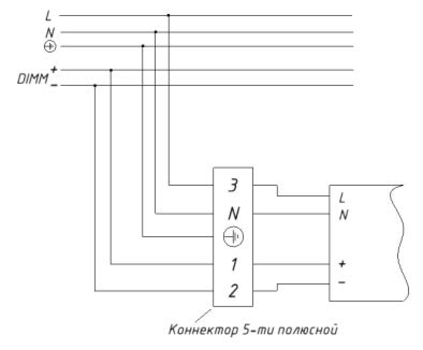

Схема электрических соединений с диммируемым драйвером
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крышек LINER/R DR, LR белый | 1 | 2471000010 | 0.35 |
Комплект крышек LINER/R DR, LR металлик | 1 | 2471000020 | 0.35 |

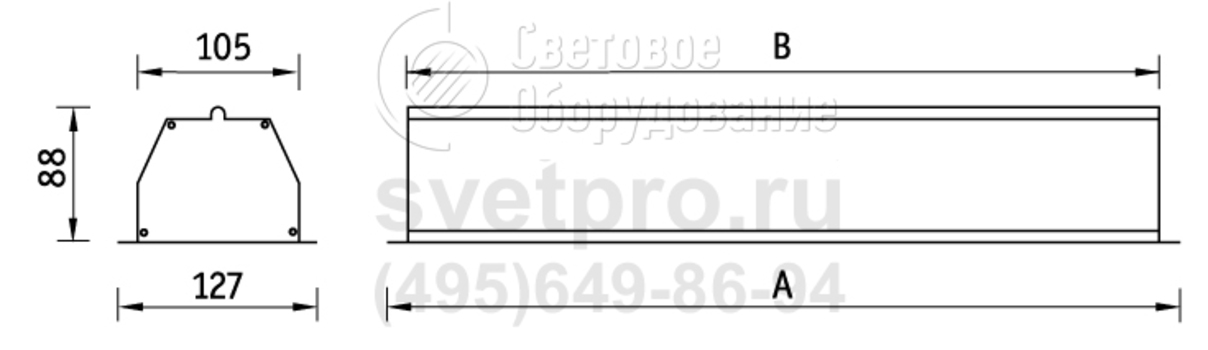

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
LINER/R DR LED 600 W 4000K | 1000 лм | 14 Вт | 71 | 570 мм | 127 мм | 2,700 кг | 1474000040 |
LINER/R DR LED 900 W 4000K | 1500 лм | 24 Вт | 63 | 855 мм | 127 мм | 3,800 кг | 1474000070 |
LINER/R CC LED W 4000K | 2000 лм | 26 Вт | 77 | 602 мм | 538 мм | 3,900 кг | 1474000100 |
LINER/R DR LED 1200 S 4000K | 2100 лм | 26 Вт | 81 | 1140 мм | 127 мм | 4,400 кг | 1474000020 |
LINER/R DR LED 1200 W 4000K | 2100 лм | 26 Вт | 81 | 1140 мм | 127 мм | 4,400 кг | 1474000050 |
LINER/R DR LED 1200 W EM 4000K | 2100 лм | 26 Вт | 81 | 1140 мм | 127 мм | 4,400 кг | 1474000360 |
LINER/R DR LED 1200 W HFD 4000K | 2100 лм | 26 Вт | 81 | 1140 мм | 127 мм | 4,400 кг | 1474000240 |
LINER/R CC LED S 4000K | 2000 лм | 31 Вт | 65 | 602 мм | 538 мм | 3,900 кг | 1474000130 |
LINER/R CW LED S 4000K | 2000 лм | 31 Вт | 65 | 485 мм | 585 мм | 4,000 кг | 1474000110 |
LINER/R CW LED W 4000K | 2000 лм | 31 Вт | 65 | 1510 мм | 110 мм | 4,000 кг | 1474000120 |
LINER/R DR LED 1500 S 4000K | 2800 лм | 33 Вт | 85 | 1423 мм | 127 мм | 5,300 кг | 1474000210 |
LINER/R DR LED 1500 W 4000K | 2850 лм | 33 Вт | 86 | 1425 мм | 127 мм | 5,300 кг | 1474000060 |
