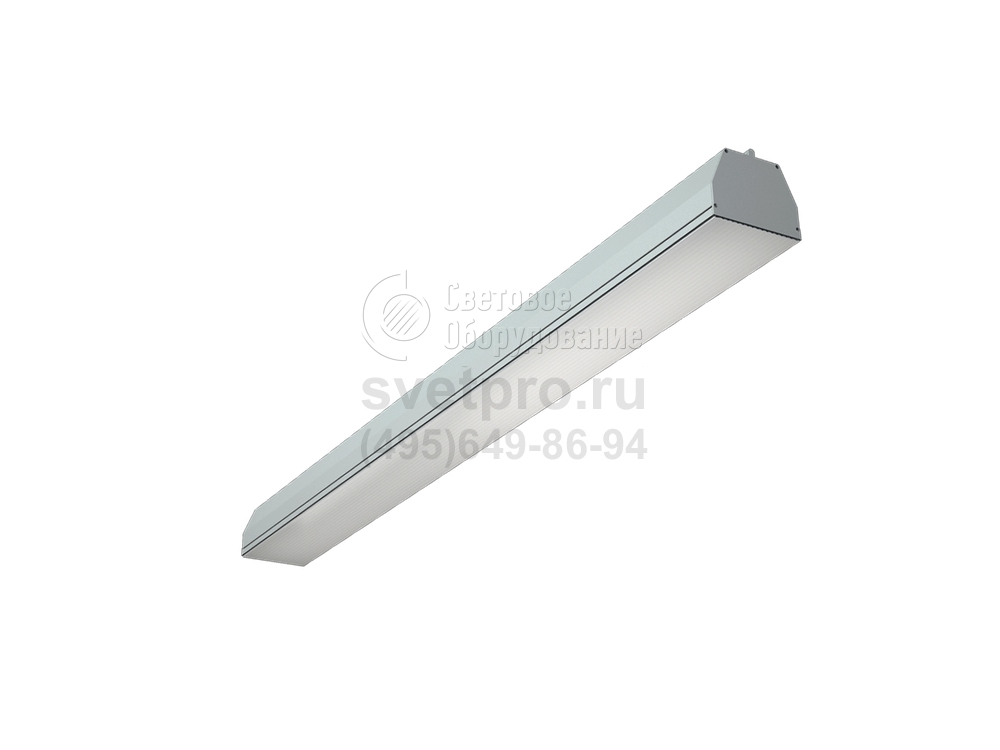

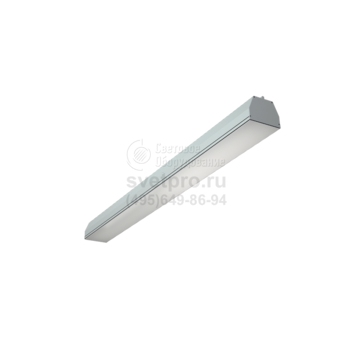

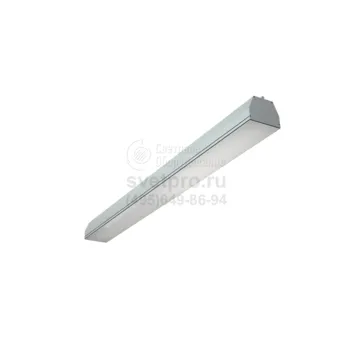

LINER/S DR Подвесные световые линии
Область применения: |
|
Назначение: |
|
Мощность: | 28-70 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LINER/S DR |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LINER/S DR применяют для освещения гипер- и супермаркетов, магазинов шаговой доступности, бутиков, гостиниц, офисов.
Модель предназначена для подвесной установки. Комплект подвеса входит в базовую поставку изделия.
Максимальная длина тросов – 2,0 м. Светильники можно объединять в линию.
В корпус светильника устанавливается одна (28 Вт) или две (28 или 35 Вт) трубчатые лампы Т5. Электронный ПРА входит в состав изделия. Источник света обеспечивает интенсивное светообразование, обеспечивающее естественность восприятия цветовых особенностей. Комфортность света заключается в его равномерности (пульсации составляют менее 5%) и в диффузном светораспределении, формируемом опаловым рассеивателем. Излучаемый лампами свет, распределяется по КСС косинусного типа под воздействием формы корпуса. Количество света в модельном ряду: 2600, 5200, 5600 лм.
Конструкция вытянутой формы образована из алюминиевого профиля. Торцевые крышки и крепеж, ввиду доступности индивидуальной установки и установки в линию, являются аксессуаром к основному изделию. Цвет порошкового окрашивания – металлик, на основании заказа – белый или черный.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Коэффициент мощности – не менее 0,96.
Комплект поставки
Светильник, шт. - 1
Комплект подвесов, шт. - 1
(для углового элемента LINER/S CC 2)
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Монтируются на поверхность потолка на тросовых подвесах (max 2 м). Система подвесов входит в комплект поставки. Возможно соединение светильников в линии. Необходимо заказать комплект крышек, в который входят: две торцевые крышки, крепежные элементы для торцевых крышек, а также комплект питания. (Коды заказа комплекта крышек для светильников LINER/S DR: белый - 2471000090, металлик - 2471000100; комплект питания LINER - 2471000400).
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской цвета металлик. В корпусе установлен электронный пускорегулирующий аппарат. Под заказ возможно изготовление корпуса из алюминиевого профиля, окрашенного порошковой краской белого,черного.
Оптическая часть
Опаловый рассеиватель из ПММА.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | - |

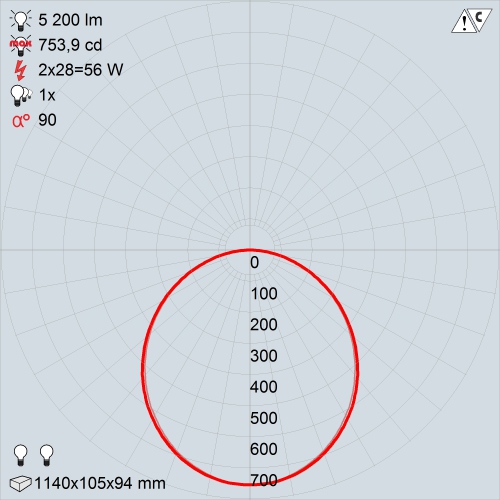

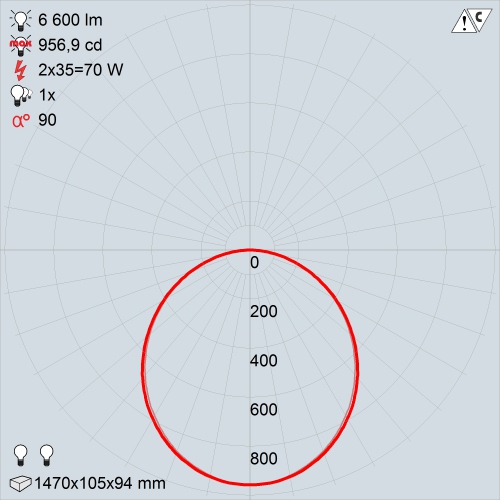

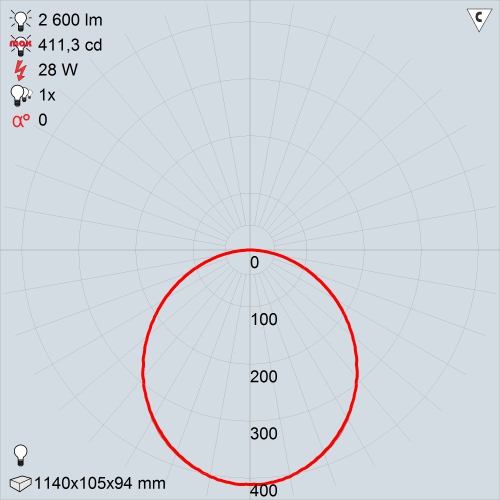

КСС
LINER/S DR 128 HF S | LINER/S DR 228 HF S | LINER/S DR 235 HF S |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крышек LINER/S DR, LR белый | 1 | 2471000090 | 0.55 |
Комплект крышек LINER/S DR, LR металлик | 1 | 2471000100 | 0.55 |

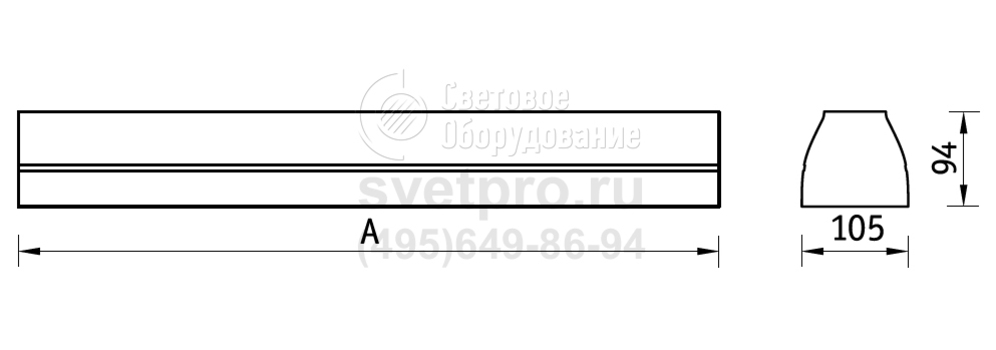

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
LINER/S DR 128 HF S | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1146 мм | 105 мм | 1477000920 |
LINER/S DR 228 HF S | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1146 мм | 105 мм | 1477000850 |
LINER/S DR 235 HF S | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1476 мм | 105 мм | 1477000860 |
