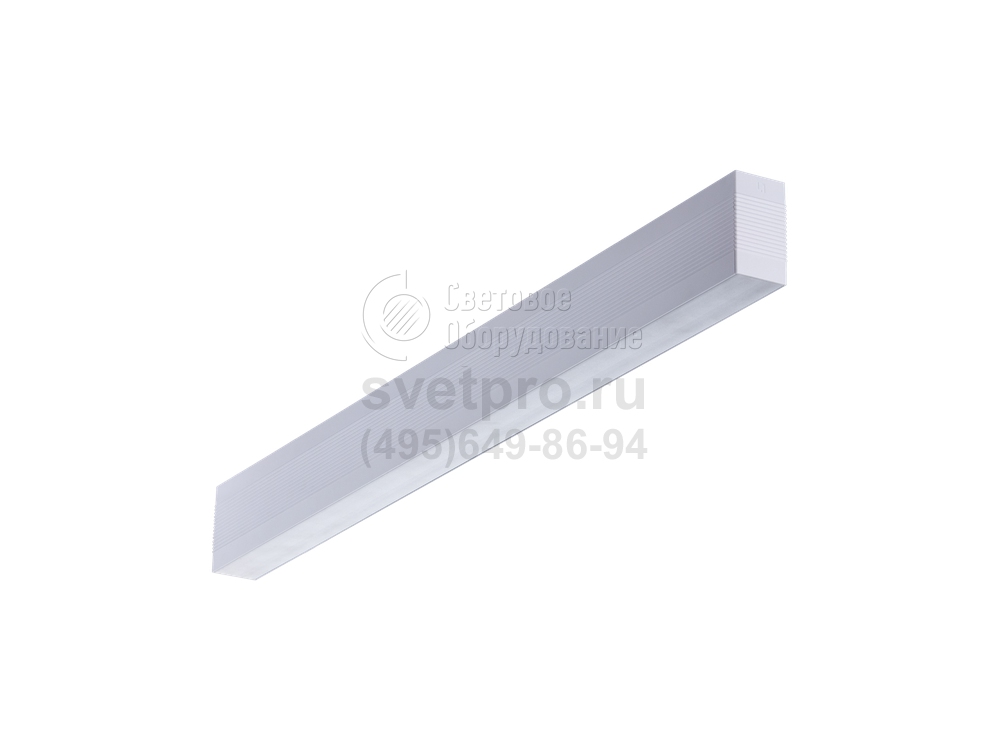

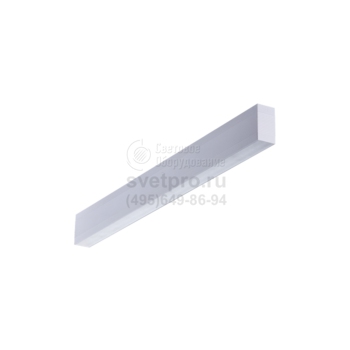

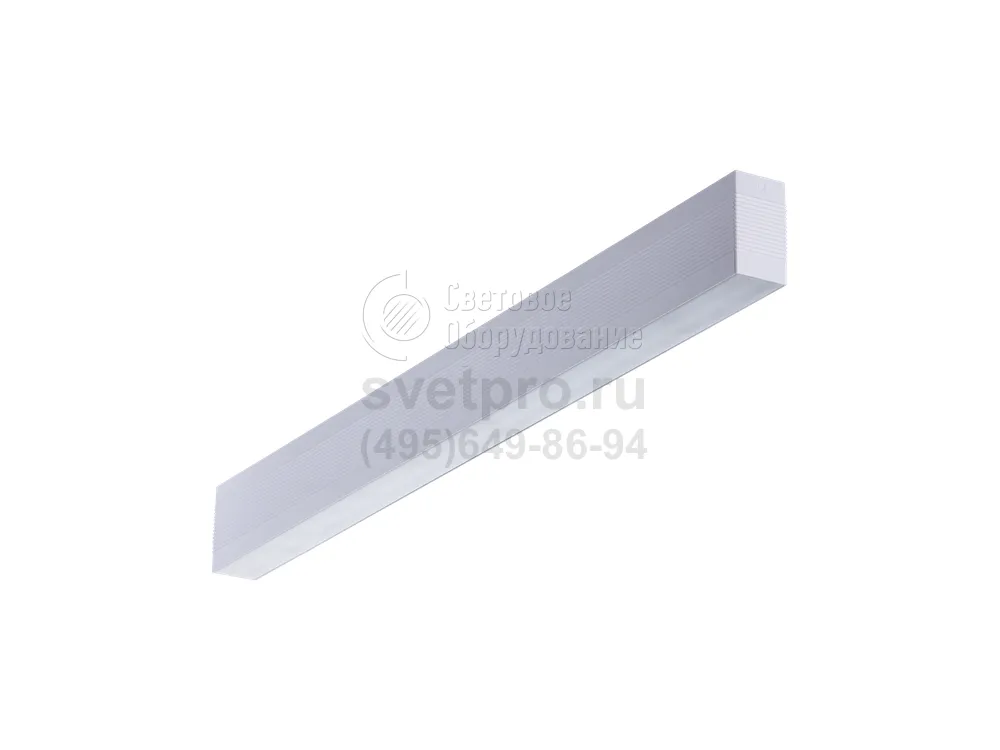

LINER/S LED TH Подвесные световые линии
Область применения: |
|
Назначение: |
|
Мощность: | 18-32 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LINER/S LED TH |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1500-3200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LINER/S LED TH применяются для освещения учебных аудиторий, офисов, переговорных, торговых залов, фойе, коридоров, холлов.
Модель предполагает 2 способа монтажа: накладной, принадлежности для реализации которого входят в комплектацию изделия, и подвесной – реализуемый посредством подвесов (аксессуар).
В модельном ряду представлены изделия с источником света, образуемым SMD светодиодами. Мощность светильников: 18 и 32 Вт, cosϕ>96%, потери в драйвере несущественные. Из предлагаемых версий выделяют модификации для индивидуальной установки и для оборудования световых бестеневых линий, направление которых можно изменить на 90°, используя угловые конструкции. Излучаемый свет (1500 – 3200 лм) отличает цветовая температура 4000К и естественность передачи цветовых оттенков (Ra>80). Опаловые рассеиватели, позволяющие формировать диффузный световой поток, являются аксессуарами.
Светильники LINER/S LED TH представлены двумя цветовыми вариантами: белый и серебристый. Цвет задает порошковое окрашивание, наносимое на алюминиевый корпус и торцевые крышки. Длина ПММА рассеивателей, которыми дополняется основное изделие, 2246 – 13500 мм, ширина – 60 мм. Именно такую ширину имеет образованная световая линия.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока).
КОМПЛЕКТ ПОСТАВКИ
Светильник, шт. - 1
Упаковка, шт. - 1
Комплект монтажный* - 1
Кронштейн потолочный - 2
Шайба уплотнительная - 2
Паспорт, шт. - 1
* Только для версий DR: провод ПуГВ-1,5 белый, 2шт., провод заземления ПВ-3 (1х1,5) 1шт., винт М4х8, 1 шт.
Установка
Подвешивается на тросах к потолку (max 2 м) или устанавливается непосредственно на опорную поверхность. Возможна как одиночная установка, так и соединение светильников в бестеневые линии. LINER/S D LED TH - светильник для одиночной установки. LINER/S DR LED TH - светильник для установки в линию. Максимальное количество светильников, установленных в линию – 50 шт. С помощью угловых элементов (LINER/S CС LED 600 TH 4000K) могут создаваться линии под углом 90 градусов.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской цветов металлик и белый. Драйвер расположен внутри корпуса светильника. Комплект подвеса необходимо заказать отдельно (код заказа 2477000020). Элементы для установки светильника на опорную поверхность идут в комплекте. В светильниках одиночной установки торцевые крышки и рассеиватель идут в комплекте. Элементы для соединения светильников в линию идут в комплекте. Для светильников, устанавливаемых в линию ( версий DR/СС) комплект торцевых крышек необходимо заказывать отдельно. Рассеиватель также заказыается отдельно, длиной соответствующей длине световой линии (или длинее ее).
Оптическая часть
Светодиодный модуль закрыт опаловым рассеивателем из ПММА, который исключает видимость отдельных светодиодов. Тип светодиодов: SMD.
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | серебристый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Пусковой ток | 19 A |
Блок аварийного питания | - |

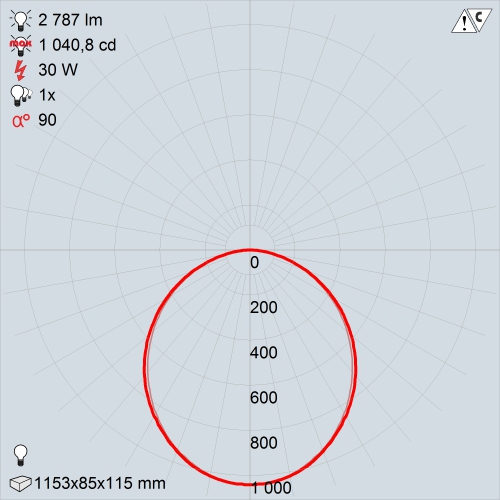

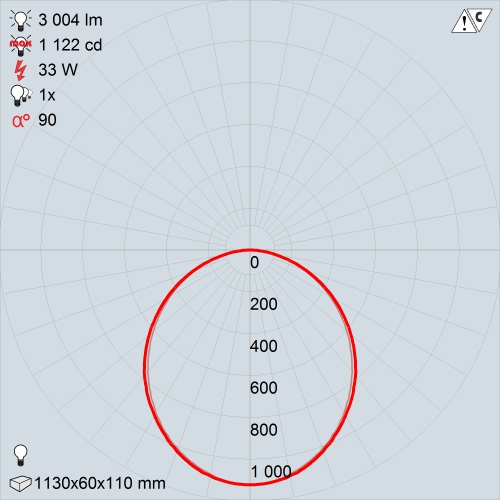

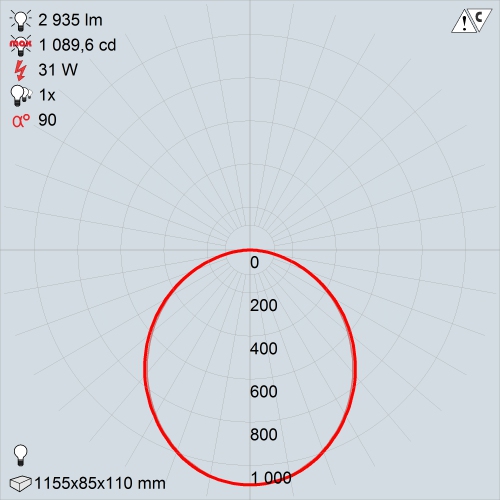

КСС
LINER/S LED 1200 TH S | LINER/S DR LED 1200 TH S | LINER/S DR LED 1200 TH W |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект торцевых крышек LINER/S LED TH W | 1 | 2473000010 | 0.05 |
Комплект торцевых крышек LINER/S LED TH S | 1 | 2473000020 | 0.05 |
Рассеиватель LINER LED TH 2246 мм (в упаковке) | 1 | 2473000060 | 0.27 |
Рассеиватель LINER LED TH 4500 мм (в упаковке) | 1 | 2473000070 | 0.55 |
Рассеиватель LINER LED TH 6750 мм (в упаковке) | 1 | 2473000080 | 0.82 |
Рассеиватель LINER LED TH 9000 мм (в упаковке) | 1 | 2473000090 | 1.1 |
Рассеиватель LINER LED TH 13500 мм (в упаковке) | 1 | 2473000100 | 1.65 |
Комплект подвеса LINER/S TH | 1 | 2477000020 | 0.35 |

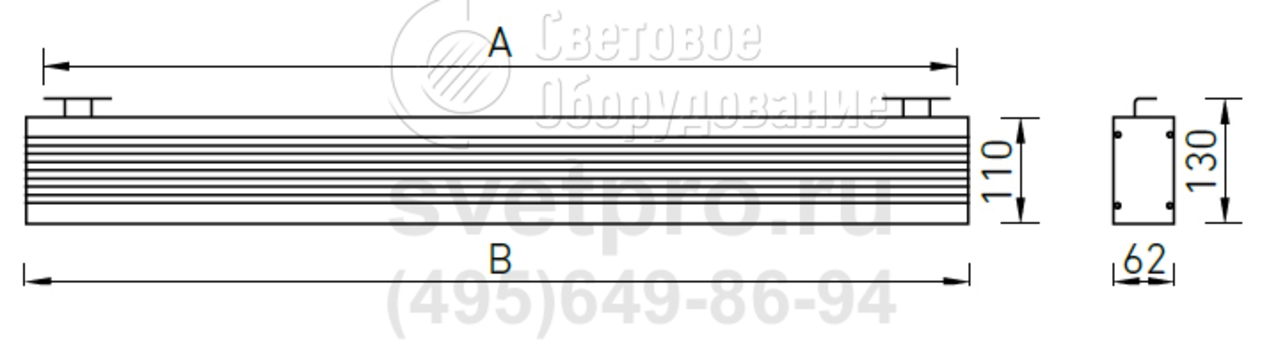

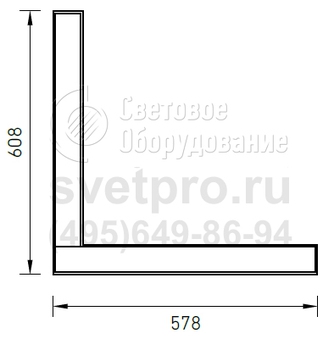

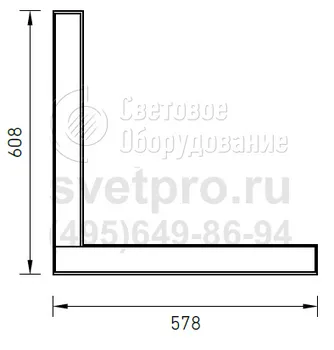

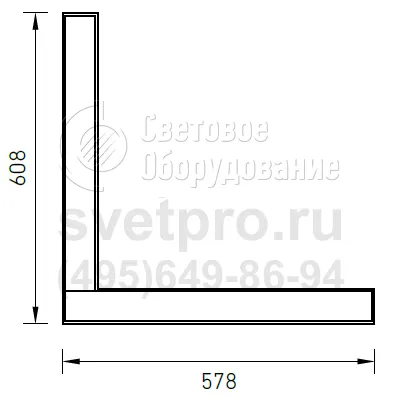

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
LINER/S DR LED 600 TH S 4000K | 1500 лм | 18 Вт | 83 | 562 мм | 60 мм | 1,600 кг | 1473000380 |
LINER/S DR LED 600 TH W 4000K | 1500 лм | 18 Вт | 83 | 562 мм | 60 мм | 1,600 кг | 1473000370 |
LINER/S CC LED 600 TH S 4000K | 3200 лм | 32 Вт | 100 | 610 мм | 582 мм | 3,600 кг | 1473000210 |
LINER/S CC LED 600 TH W 4000K | 3200 лм | 32 Вт | 100 | 610 мм | 582 мм | 3,600 кг | 1473000200 |
LINER/S DR LED 1200 TH S 4000K | 3000 лм | 32 Вт | 94 | 1123 мм | 60 мм | 3,000 кг | 1473000190 |
LINER/S DR LED 1200 TH W 4000K | 3000 лм | 32 Вт | 94 | 1123 мм | 60 мм | 3,000 кг | 1473000180 |
LINER/S LED 1200 TH S 4000K | 3200 лм | 32 Вт | 100 | 1123 мм | 60 мм | 3,200 кг | 1473000300 |
LINER/S LED 1200 TH W 4000K | 3200 лм | 32 Вт | 100 | 1123 мм | 60 мм | 3,200 кг | 1473000310 |
