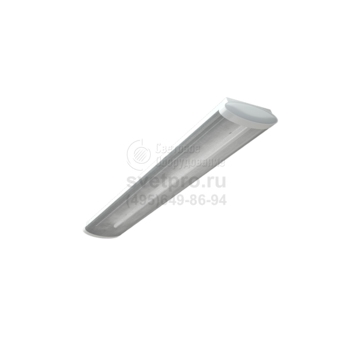

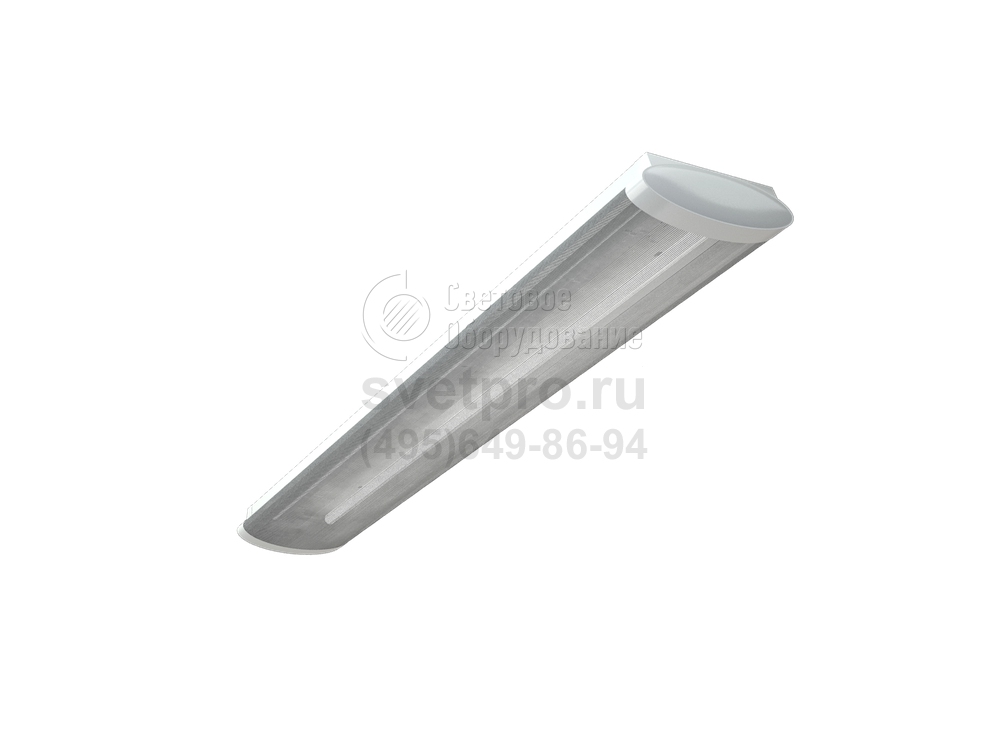

LTX, LTX LINE Светильник с призматическим рассеивателем
Область применения: |
|
Назначение: |
|
Мощность: | 72-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LTX, LTX LINE |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LTX, LTX LINE обеспечивают освещение торговых центров, магазинов, технологических линий, паркингов, площадок многоэтажных жилых домов, коридоров гостиниц.
Светильники крепятся на поверхность потолка (в отверстия монтажной платы устанавливаются пластиковые опоры) или подвешиваются на тросовых подвесах, длина которых регулируется в диапазоне 2-х метров.
В модельном ряду предусмотрены изделия для индивидуального монтажа и формирования световых линий. В линии присутствуют начальные, центральные и конечные светильники. Одиночные версии предполагают использование 2-х ламп Т8, мощностью 36 или 58 Вт каждая. В линию объединяются двухламповые светильники (2х 36 Вт). В корпусе модели установлен ЭПРА, благодаря чему соблюдаются качественные эксплуатационные характеристики: длительная работа, равномерность света (пульсации до 5%), отсутствие посторонних шумов, активное потребление мощности (cosϕ>0,96). Центральные светильники имеют версии с БАП.
Стальной корпус модели LTX, LTX LINE окрашен порошковым методом в белый цвет. Торцевые крышки и прозрачный рассеиватель с призматической структурой изготовлены из полимерного материала. Объединение составных частей обеспечивает степень защиты IP40.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 598-2-1-97, ЭМС ГОСТ P 51318-99.
Доступный накладной светильник с призматическим рассеивателем обеспечивает мягкое рассеивание света и равномерное его распределение в помещении. Возможно соединение светильников в линию (версии LS, LC, LF).
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка или на тросовых подвесах (max 2 метра). Код заказа подвесов – 2901000240 (2 комплекта подвесов на один светильник). Для установки светильника на поверхность потолка необходимо заказать -Комплект крепления X3 (код заказа – 2995000030). Светильник может комплектоваться защитной решеткой. Код заказа – 1451000010.
Конструкция
Цельнометаллический корпус из листовой стали, покрытый белой порошковой краской, с торцевыми крышками из полимерного материала. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Призматический рассеиватель из прозрачного полимерного материала, изготовлен методом экструзии.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | Да |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Блок аварийного питания | Да |

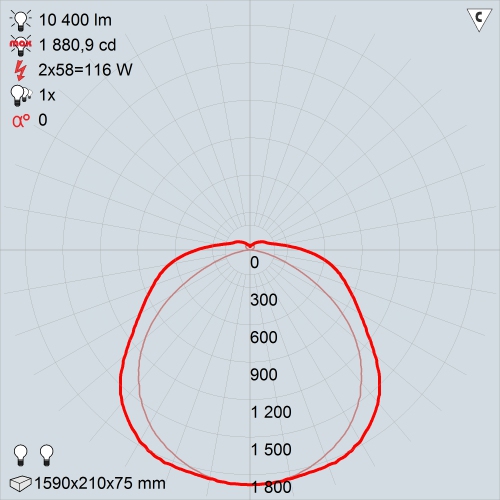

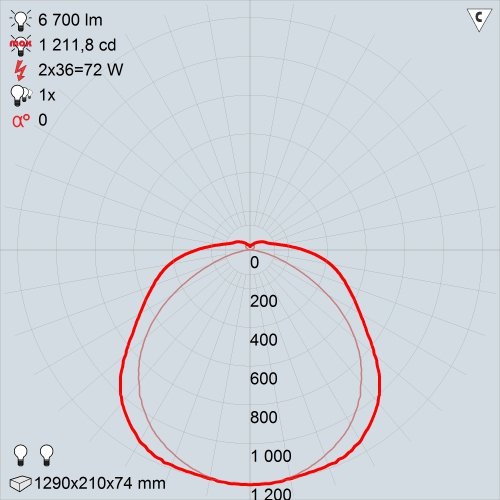

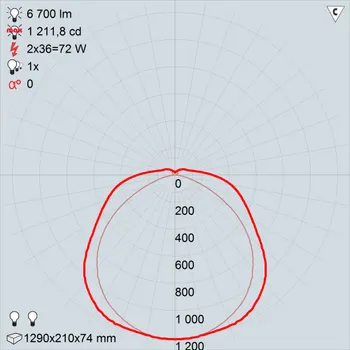

КСС
LTX 236 HF | LTX 236 HF ES1 | LTX 258 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Решетка 2x36 LTX Sport | 1 | 1451000010 | 2.0 |
Комплект крепления Х3 | 2 | 2995000030 | 0.006 |

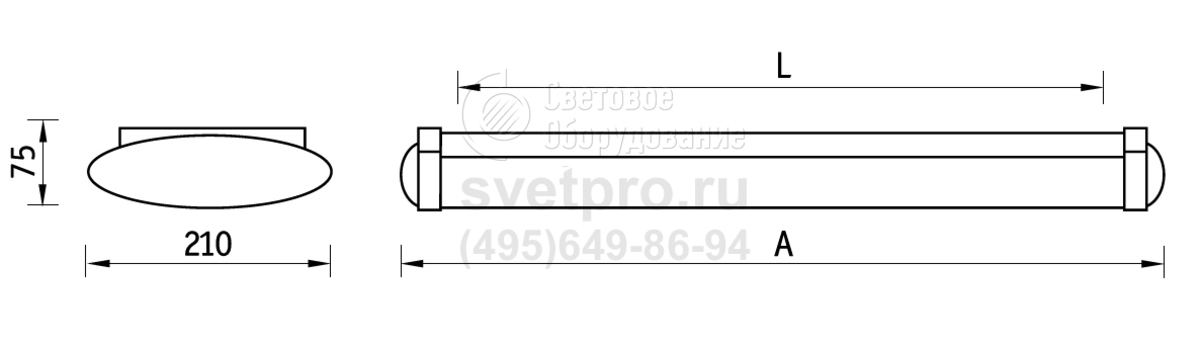

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
LTX 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1290 мм | 210 мм | 1055000060 |
LTX 236 HF ES1 | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1290 мм | 210 мм | 1055000070 |
LTX 258 HF | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1590 мм | 210 мм | 1055000110 |
LTX LC 236 HF ES1 | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1250 мм | 210 мм | 1055001410 |
LTX LF 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1270 мм | 210 мм | 1055001010 |
LTX LS 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1270 мм | 210 мм | 1055001110 |
