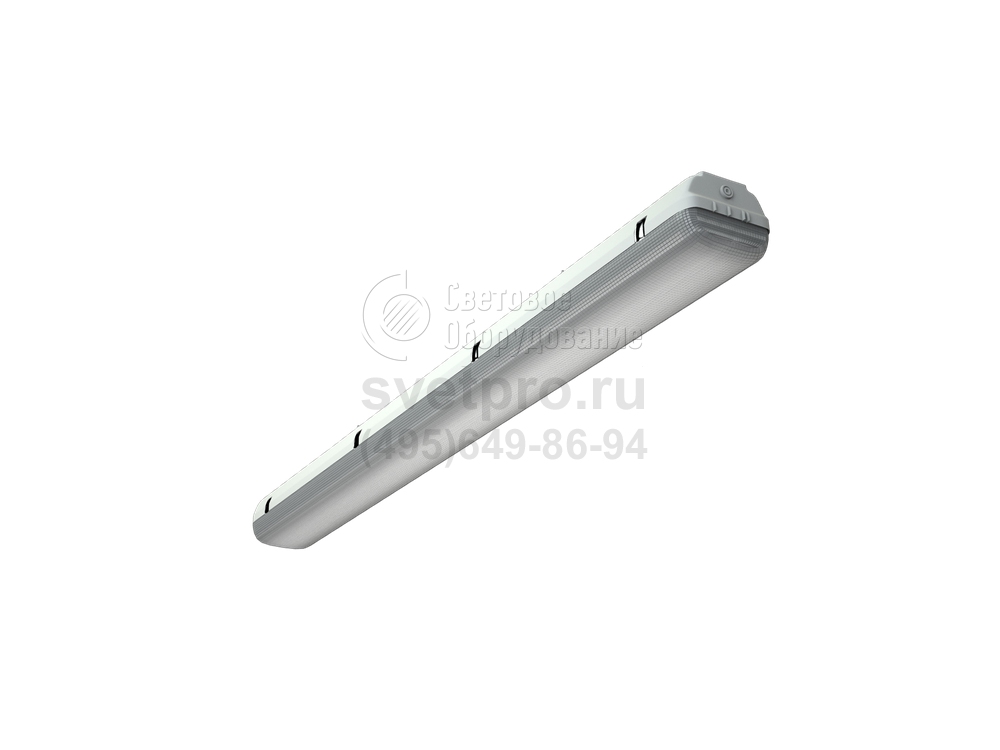

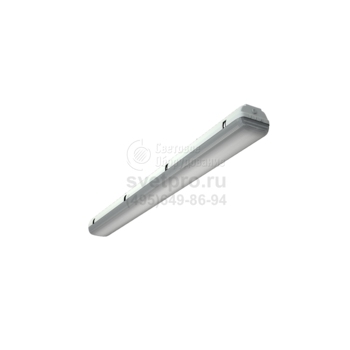

LZ Светильник серии LZ
Область применения: |
|
Назначение: |
|
Мощность: | 28-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13, G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | LZ |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LZ наделены потенциалом и конструктивной защитой, необходимой при освещении помещений промышленных предприятий, складов, магазинов, прачечных, гаражей, паркингов.
При помощи пластин светильник устанавливается на потолочную или стеновую поверхность.
В модификациях изделия устанавливаются 1 или 2 лампы Т5 (28 Вт) или Т8 (18, 36, 58 Вт). ЭПРА, поддерживая длительность эксплуатации и экономичный режим работы ламп, не обременителен с точки зрения потерь мощности, о чем свидетельствует cosϕ≥0,96. Пульсации светового потока, не превышающие 5% не способны вызвать стробоскопический эффект. Наличие версий с БАП, управляемых системой TELENANDO, позволяет обеспечить режим аварийного освещения. Световой поток при этом равен 10% от стандартного значения.
Части светильника LZ, образующие конструктивную оболочку (корпус и рассеиватель) изготовлены из поликарбоната, что формирует их ударопрочность. Объединяющие элементы – металлические защелки. Соблюдаемая степень герметичности – IP65. Удобство обслуживания ПРА обеспечено его размещением на съемной панели.
Светильник обеспечивает работу одной лампы при аварийном отключении питающего напряжения. Батарея поддерживает работу лампы не менее 2,5 часов в данном режиме. Поток лампы при этом составляет 10% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка и стен, а так же на подвесах в помещении или под навесом. В комплект входит установочные пластины и скобы.
Конструкция
Корпус серого цвета из поликарбоната. Съемная металлическая панель с пускорегулирующей аппаратурой.
Оптическая часть
Рассеиватель из поликарбоната. Устанавливается на корпус металлическими защелками.
Характеристики
Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | от -20 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5%, <45% |
Ударопрочность | - |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | Да |

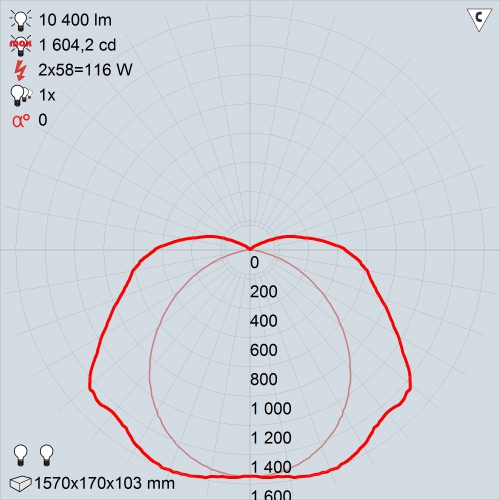

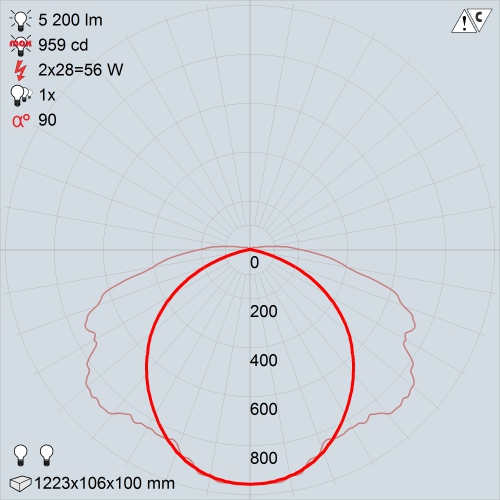

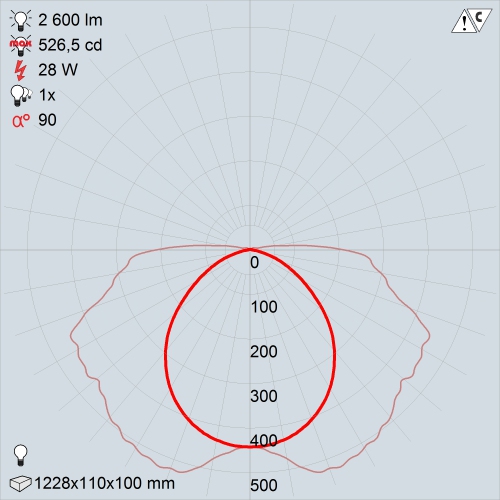

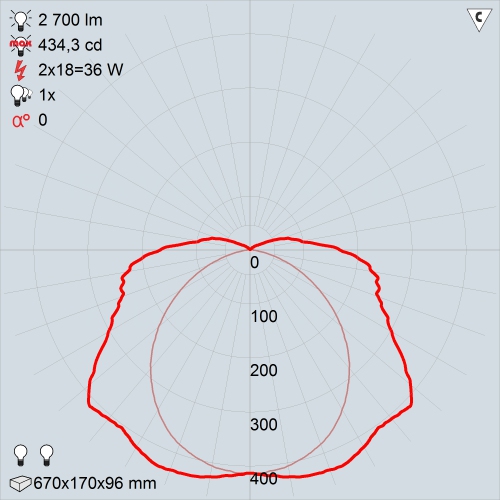

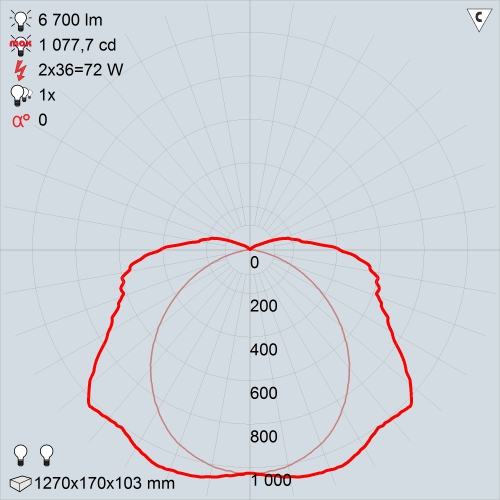

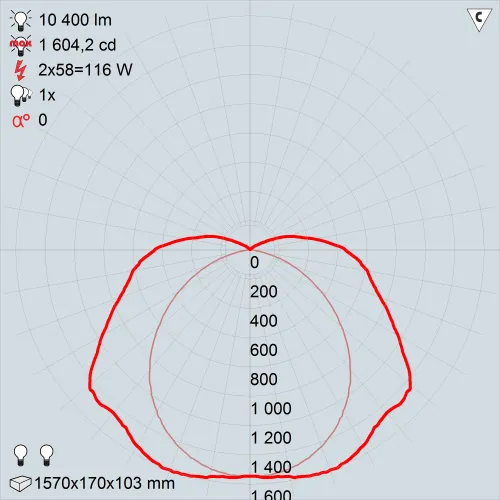

КСС
LZ 128 HF | LZ 218 HF | LZ 228 HF | LZ 236 HF | LZ 258 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект скоб для подвеса LZ | 1 | 2073000020 | 0.03 |
Комплект крепления Х3 | 1 | 2995000030 | 0.006 |

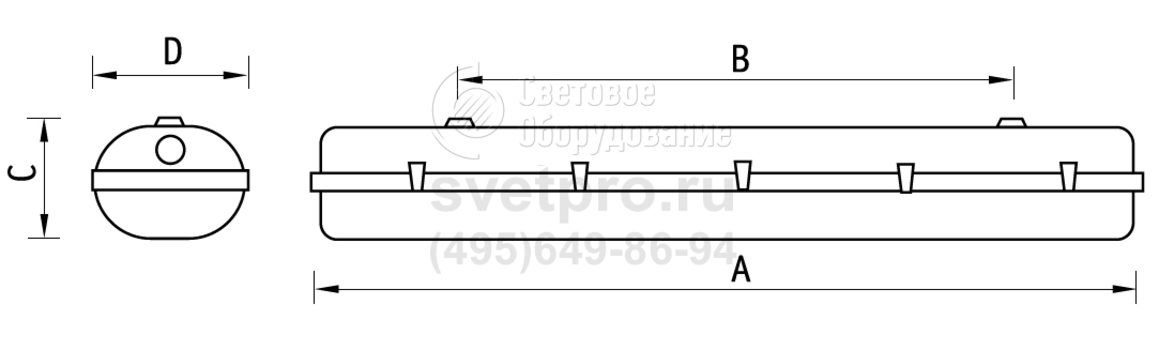

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
LZ 128 HF | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1224 мм | 110 мм | 1073000010 |
LZ 128 HF ES1 | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1224 мм | 110 мм | 1073000470 |
LZ 136 HF new | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1271 мм | 110 мм | 1073000050 |
LZ 218 HF new | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 671 мм | 173 мм | 1073000140 |
LZ 228 HF | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1224 мм | 110 мм | 1073000180 |
LZ 228 HF ES1 | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1224 мм | 110 мм | 1073000460 |
LZ 236 HF ES1 new | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1271 мм | 173 мм | 1073000240 |
LZ 236 HF new | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1271 мм | 173 мм | 1073000230 |
LZ 258 HF ES1 new | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1571 мм | 173 мм | 1073000340 |
LZ 258 HF new | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1571 мм | 173 мм | 1073000330 |
